Пескоструй своими руками: чертежи, видео, инструкция по изготовлению

Содержание

Из чего можно собрать пескоструйный аппарат в домашней мастерской

Если пескоструй необходим не для постоянной работы, а для бытового использования, то его дешевле собрать самостоятельно. Есть несколько вариантов такой конструкции, в зависимости от того, что конкретно есть под руками у мастера. Это обойдется дешевле, да и мастеру будет приятнее.

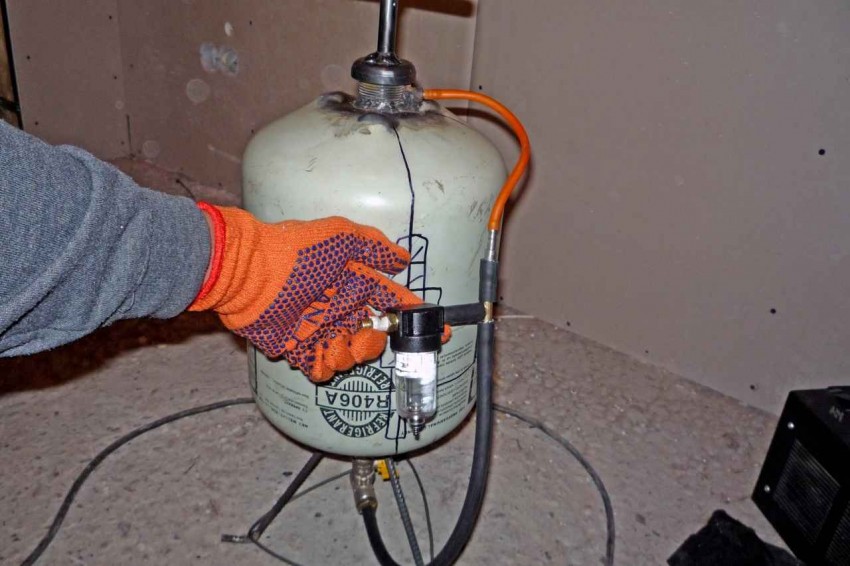

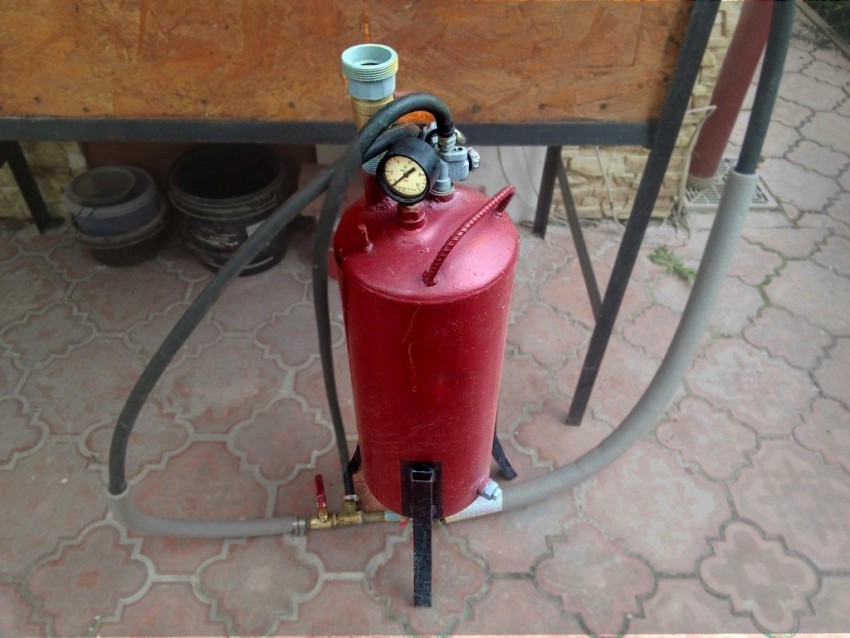

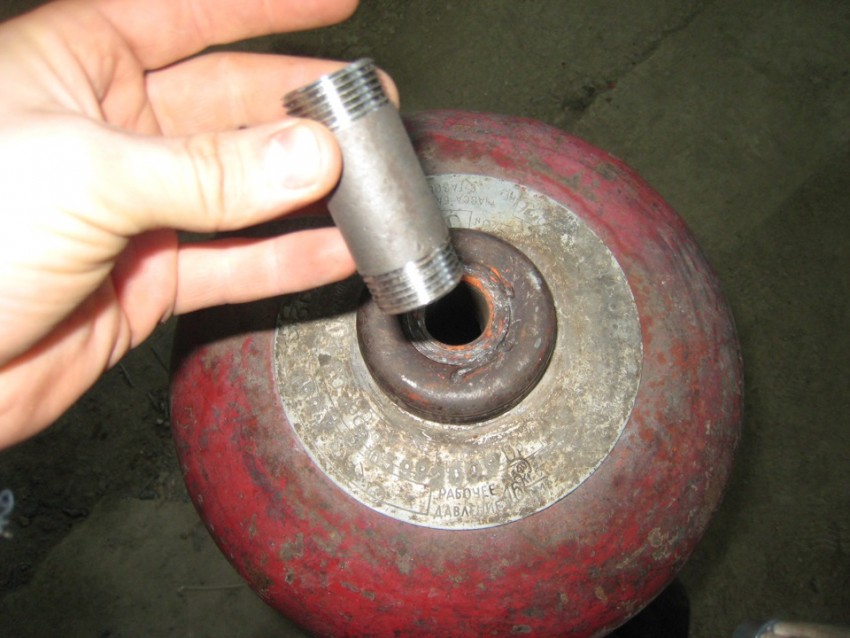

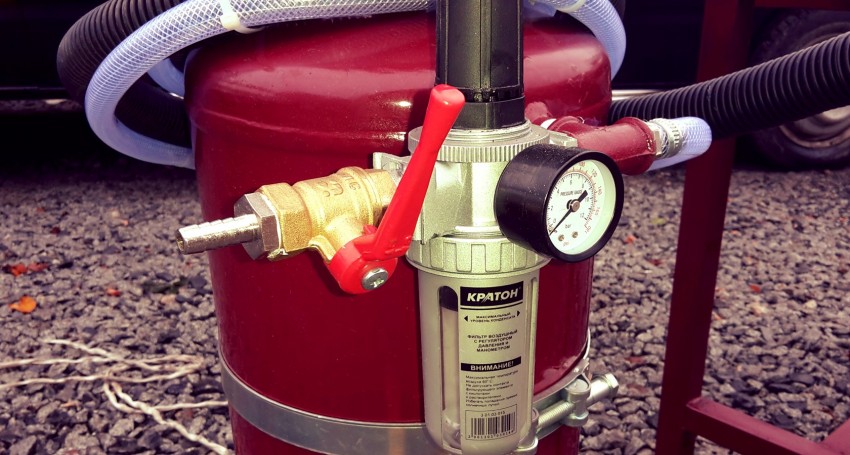

Из газового баллона, баллон из под фреона

Это наиболее простая конструкция. Для нее понадобится пустой газовый баллон, а также:

  • 2 шаровых крана;
  • кусок трубы для воронки, наполнения камеры песком;
  • 2 тройника;
  • рукава с приходом в 14 и 10 мм для подачи воздуха и абразива;
  • хомутики, чтобы прикрепить рукава.

Алгоритм изготовления:

  • Очистить и высушить внутреннюю поверхность баллона.
  • Проделать отверстия для засыпания песка и внизу для крана.
  • Установить кран.
  • За краном установить тройник и смесительный блок.

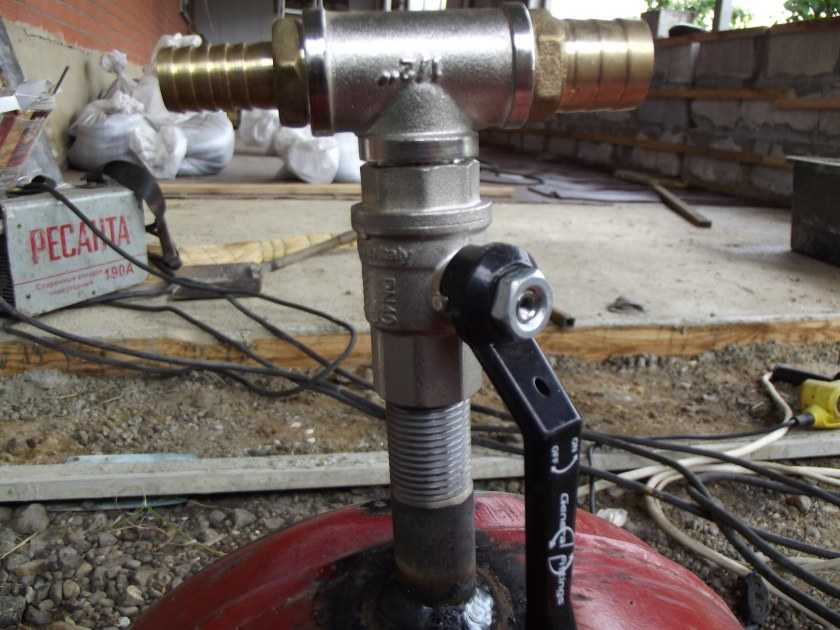

  • На вентиль баллона монтируется второй кран, а за ним тройник.

Для перемещения к устройству следует приварить колеса.

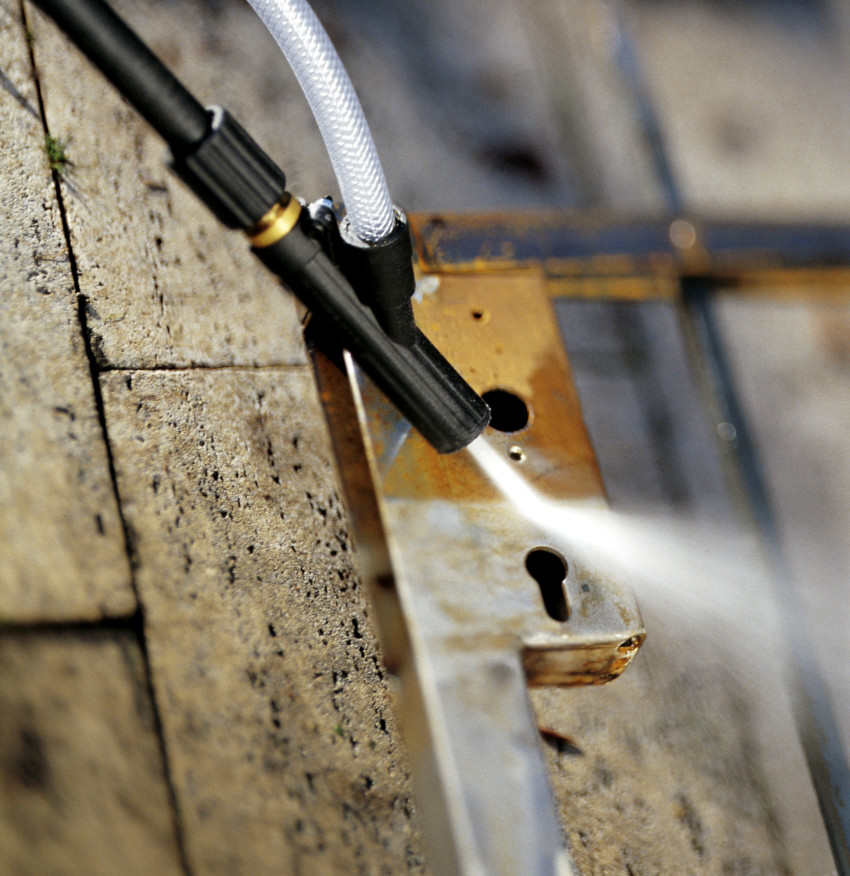

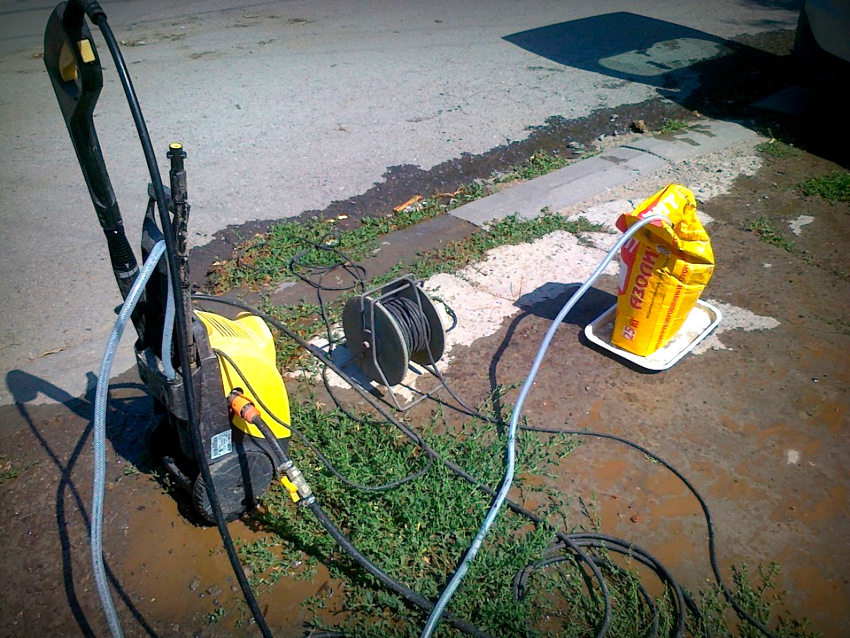

Из мойки высокого давления

Если нет газового баллона, то легко можно сделать пескоструй из мойки высокого давления Керхер или ее аналога.

Для этого понадобится:

  • армированный шланг;
  • керамическое сопло: можно сделать самостоятельно или приобрести в магазине;
  • тройник с насадкой;
  • труба для забора абразива;
  • блок регулировки подачи.

Такой пескоструй работает по электронной схеме. Жидкость нагнетается, проходит по смесительному блоку и образует вакуум в канале подачи песка, который под высоким давлением попадает на очищаемую поверхность вместе с жидкостью.

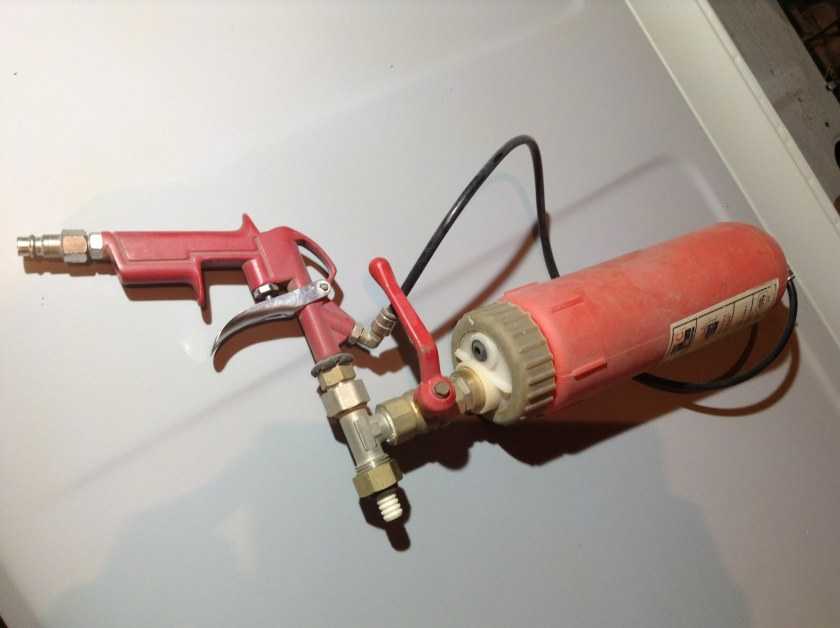

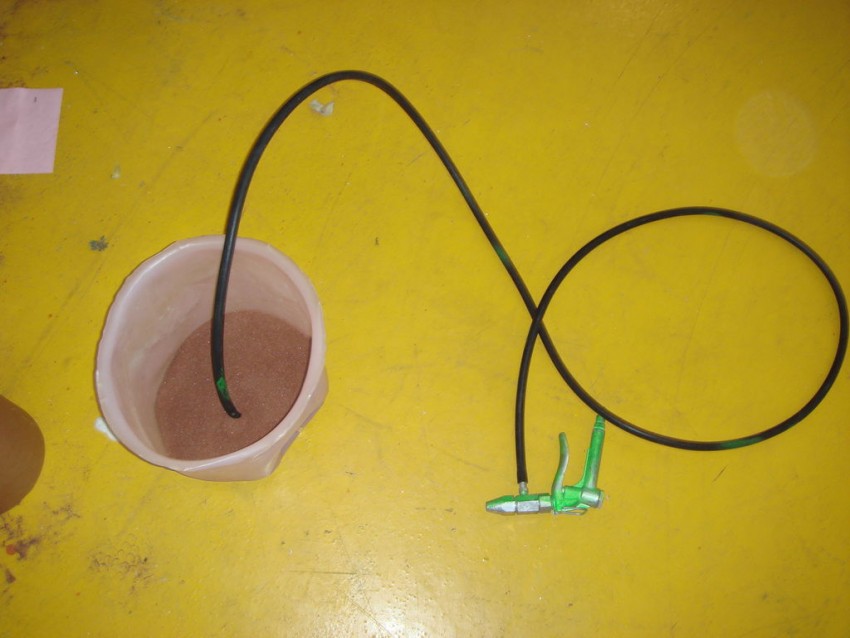

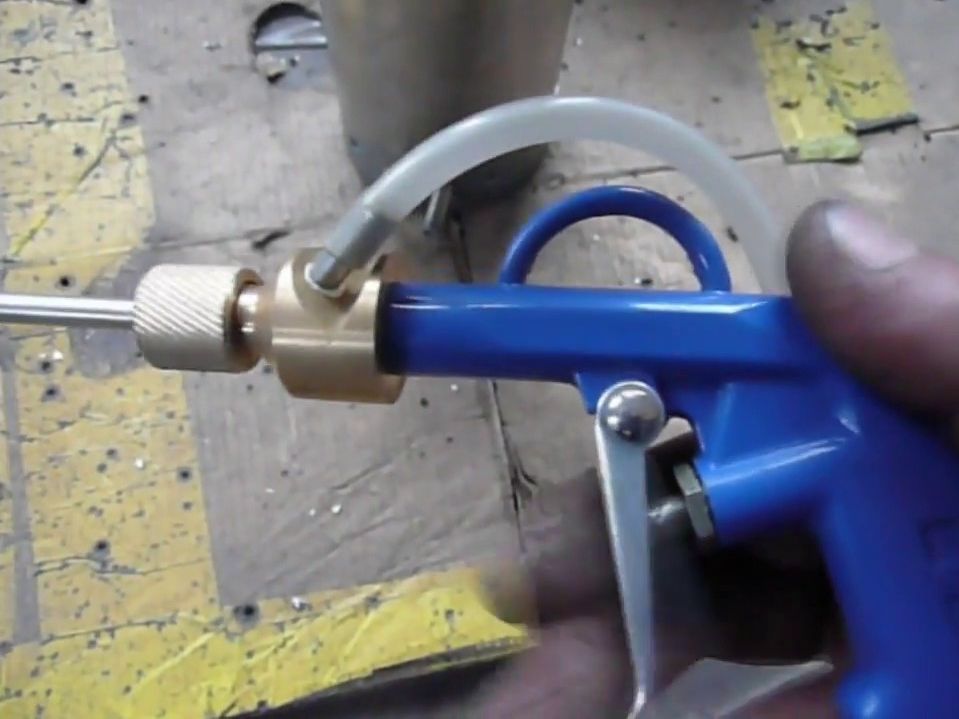

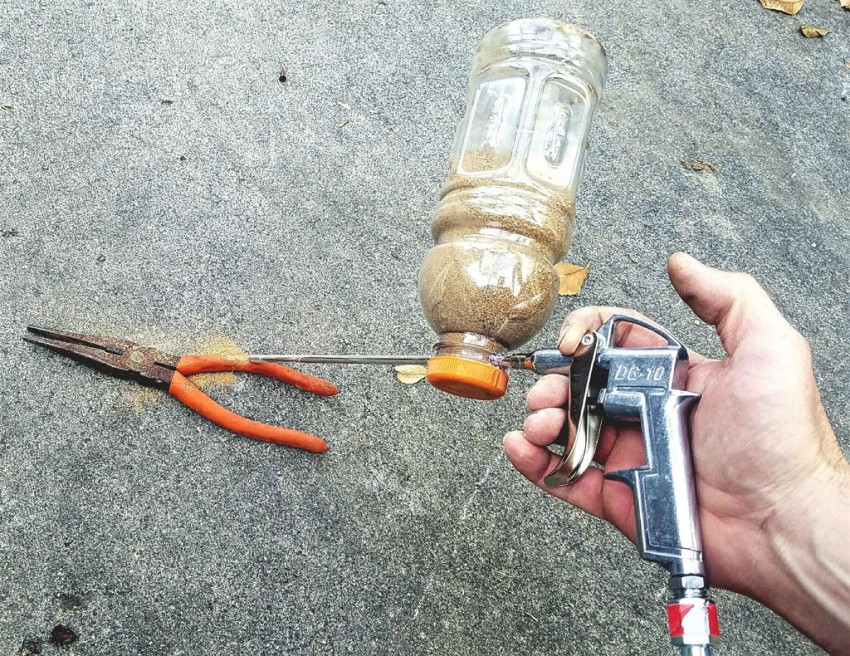

Из продувочного пистолета

Это самый небольшой вариант пескоструя. Его мощность зависит от применяемого компрессора. Для создания конструкции необходимо:

  • продувочный пистолет;
  • тройник;
  • шаровой кран;
  • насадку с зажимной гайкой.

В качестве бака для абразива подойдет простая пластиковая бутылка или небольшой огнетушитель.

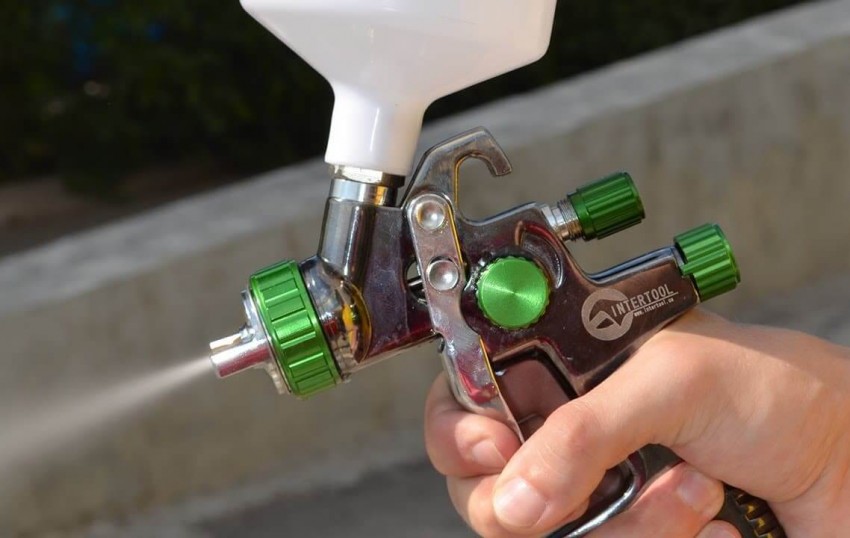

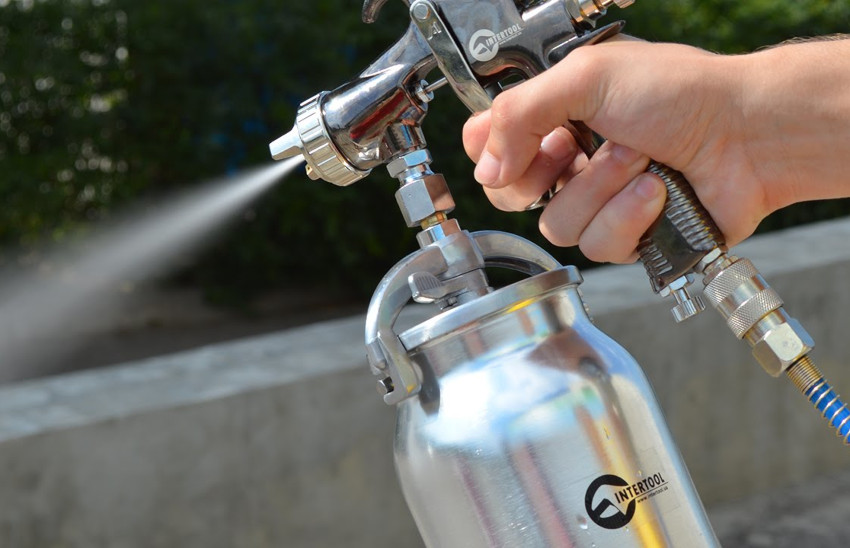

Используя краскопульт

Для производства пескоструя из краскопульта, необходимо приготовить следующие детали:

  • пистолет, который будет работать как смесительный клапан;
  • рукоятку с устройством для подачи воздуха;
  • пластиковая бутылка как тара для абразива;
  • тройник;
  • шаровый кран.

Алгоритм сборки готового аппарата:

  • Расточить пистолет до нужного диаметра выходной дюзы.
  • Присоединить смесительный тройник к пистолету.
  • Установить и прикрепить подающий и циркуляционные шланги.
  • Объема стандартной пластиковой бутылки хватает для очищения поверхности в течение 30 минут.

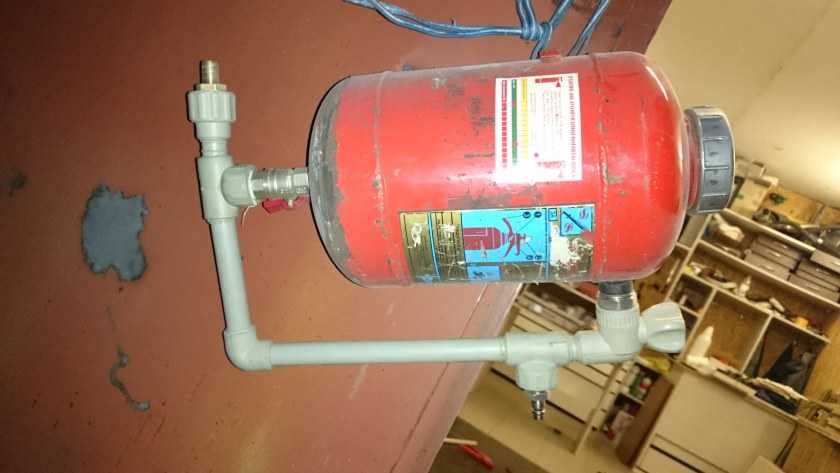

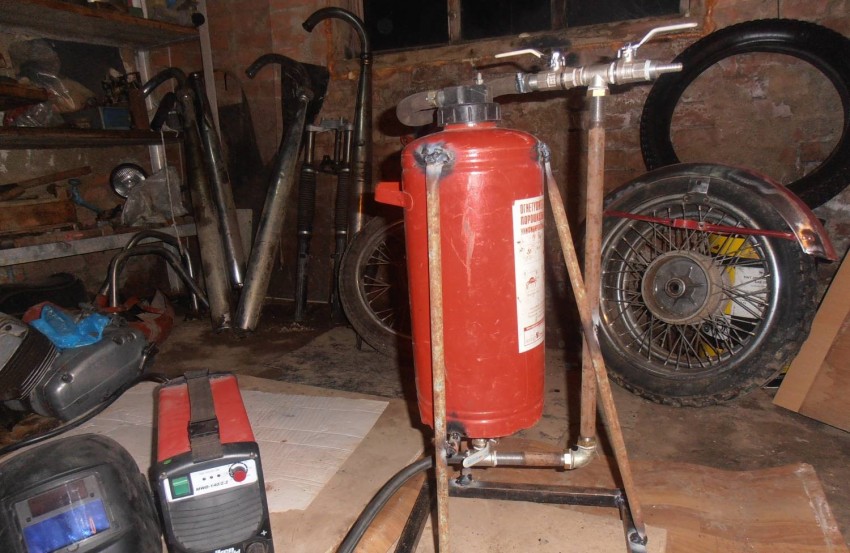

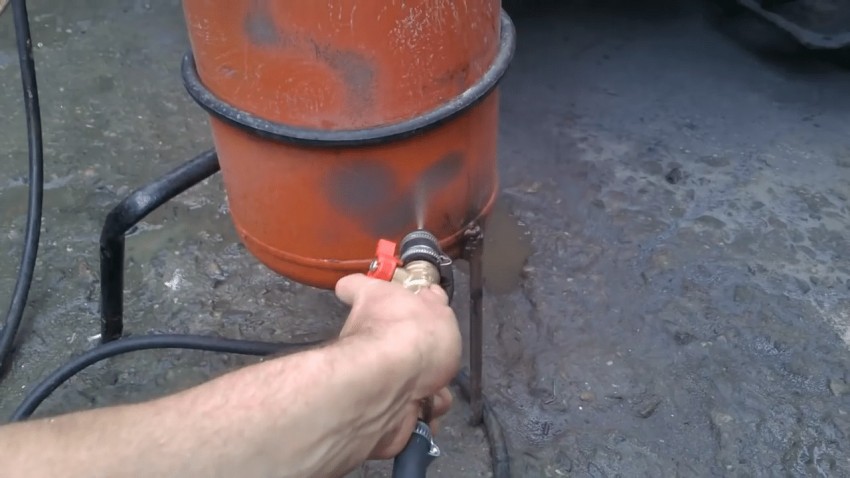

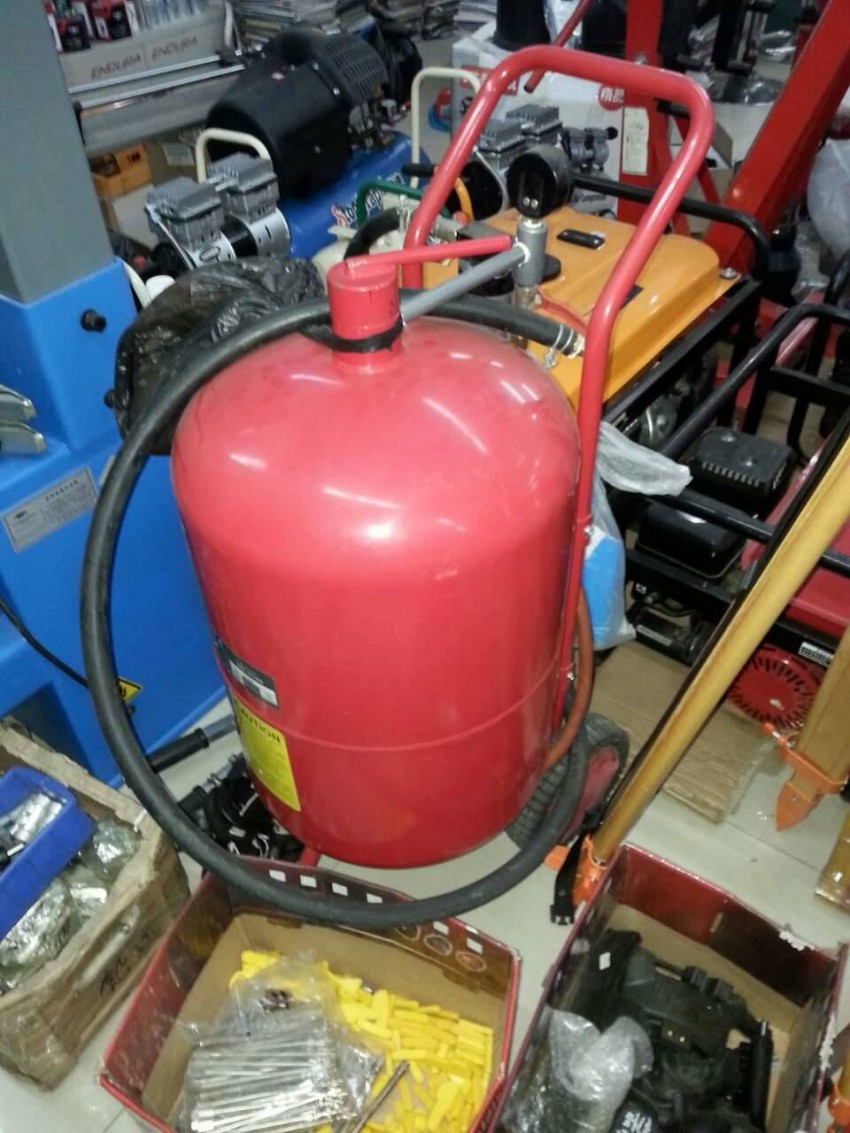

Мастерим  аппарат своими руками из огнетушителя

Данная конструкция полностью аналогична аппарату, который собран из газового баллона. Чтобы загерметизировать верх, необходимо поставить заглушку. Также в огнетушителе необходимо сделать два отверстия: одно на днище, второе сверху.

К нижней части привариваются ножка, которую обычно делают из круглого прутка или арматуры. После сборки и установки фитингов аппарат готов к работе.

Схема сборки

Рассмотрим самый простой вариант сборки пескоструйного аппарата. Схема выглядит примерно следующим образом:

Конструкция пескоструйного аппарата

Что касается емкости, то в этом случае можно использовать простой пластиковый бутыль для питьевой воды. Но если вы хотите использовать такое оборудование больше одного раза, то емкость лучше выбрать более надежную.

Исходя из вышесказанного, можно использовать практически любой чертеж для сборки пескоструйного аппарата по типу краскопульта. При сборке аппарата следует выбирать компоненты только лучшего качества. От этого зависит продуктивность оборудования и качество производимых операций.

Регулятор (кран) подачи песка

Емкость. Если пластиковая емкость не подходит, можно использовать металлический баллончик, бывший в употреблении

В таком случае обратите внимание, что баллон нужно хорошо очистить от остатков. Выбирая металлический баллон, примите к сведенью, что нужно произвести операции по нарезке резьбы, свариванию поверхности

Сопло. Это наиболее важная часть всего пескоструйного агрегата. И если сэкономить на емкости еще можно, то при выборе сопла этого делать не стоит. Можно изготовить сопло своими руками. Для этого нужно взять металлический стержень необходимого диаметра и расточить изнутри. Процесс довольно трудоемкий, поэтому более целесообразно приобрести уже готовое.

Шланг. Для пескоструйного агрегата следует выбирать только армированный шланг. Обусловлено это тем, что работа производится только под высоким давлением. Рекомендованный внутренний диаметр — 14 миллиметров. Длина такого шланга должна быть не менее 2 метров.

Кроме этого, перед тем как приступить к сборке, нужно иметь под рукой такие материалы:

  • фум-ленту;
  • краны;
  • зажим для шланга;
  • переходники для трубы;
  • штуцеры для шлангов.

Схема пескоструйной установки

Условно сборку аппарата своими руками можно расписать на такие этапы:

  • в баллоне или любой другой емкости песка делается 2 отверстия по диаметру трубы;
  • для песчаного стока внизу емкости крепится труба;
  • на выходы труб монтируются краны, стыки проматываются фум-лентой;
  • на свободные концы тройника ставятся штуцеры, на один из них крепят шланг;
  • первый выход на тройнике монтируют для подачи воздуха, второй для песка.

Выполняя все требования правильно, то на выходе должен получиться качественный пескоструйный агрегат. Если использовать для работы металлическую емкость, то сделанный своими руками аппарат может выглядеть примерно так:

Самодельный пескоструйный аппарат

Главное, перед тем как начать работу, нужно выбрать правильный и максимально понятный чертеж. Подготовив все необходимые компоненты и верно собрав их согласно схеме своими руками, в итоге, можно получить пескоструйное оборудование, пригодное для домашнего и даже промышленного использования.

Песок для пескоструйного аппарата

Использование механической обработки иногда не полностью отвечает требованиям производства. В таких случаях используется абразивный порошок или песок. Наиболее распространенными являются материалы капер шлаки, песок кварцевый, другие виды сырья. Различный размер позволяет выбрать песок под необходимые нужды.

Выбор продукта происходит по некоторым критериям:

  • Показатели твердости характеризуют стойкость абразива. Твердость сырья оценивается по десятибалльной шкале, повышенная оценка означает более стойки свойства материала при обработке.
  • Фракция означает степень зернистости. Подразделяется на комплексную, основную и минимальную зернистость. Выбор сопла зависит от свойств фракций кварцевого песка.
  • Механическая устойчивость определяет характерность разрушений при контакте с обрабатываемыми поверхностями.
  • Абразивность — важный измеритель, воздействует на параметры материала, необходимой для обработки.

Песок для пескоструйного пистолета

Важно помнить, что мелкие частицы песка экономят время при обработке, а более крупные создают зернистую поверхность, что делает более доступной дальнейшую обработку. Использование различных зерен влияет на обработку поверхности

Пескоструй – фото не передаст всех его достоинств

Необычность, красота, воздушность рисунка – все это можно сказать о результатах пескоструйной обработки стекла или зеркала. Но главным преимуществом данного вида витражного искусства является прекрасная возможность нанесения любого изображения на основание. Это не только художественные рисунки и картины, но и графические изображения, фотографии людей, животных. Данная технология так и называется – фотопескоструй. Применения ее неограниченны в самых разных областях: создание логотипов для коммерческих предприятий, вывесок, табличек – все они будут смотреться стильно и сдержанно, при этом богато и изящно. В жилом помещении можно нанести фото пескоструем крупным планом с изображением людей, к примеру, на фасады шкафа-купе. При использовании пескоструя, получаются детальные фото хорошего качества, которые можно вставить в рамку, как обычный бумажный снимок. Можно даже создать целую фото галерею пескоструйных стекол с изображением членов семьи и друзей. Перечислим вкратце другие достоинства фотопескоструя:

  • Имеет огромное количество применений: могут использоваться для перегородок, зеркал, дверей шкафов-купе, мебельных фасадов, душевых кабин в ванной, дверей, в сочетании с подсветкой отлично смотрятся на потолках, в нишах и в виде панно.
  • Не наносит вред здоровью: изготавливается из экологически чистых материалов, поэтому безвреден для здоровья. Можно использовать в детской комнате.
  • Изготавливается на цельном стекле-основании, рисунок можно нанести на стекло, имеющее любую площадь, поэтому подходит для масштабных картин.
  • Демократичная цена: благодаря богатому виду, легкости и воздушности рисунка смотрится как настоящее произведение искусства, которое вполне доступно покупателю со средним достатком.

Конструкции компрессоров для самостоятельного изготовления

Основными типами воздушных компрессоров, которые можно изготовить своими руками, являются:

Поршневые – в них поршень совершает возвратно-поступательное движение. Работу регулируют впускной и выпускной клапаны. Такие устройства получили наибольшее распространение.

Винтовые – сжатие и проталкивание газа осуществляется двумя винтами, которые вращаются навстречу друг друга. Пространство между вращающимися валами уменьшается, поэтому поступивший в него газ сжимается.

Мембранные – в них имеется кривошипно-шатунный механизм, он действует на мембрану через приводную жидкость. Как и в поршневых устройствах за всасывание и нагнетание газа отвечают клапаны. Производительность у подобных установок небольшая, хотя они могут создавать довольно сильное давление.

Зубчатые имеют камеру, в ней вращаются шестерни навстречу друг другу. Сжимаемый газ перемещается по периферии. Подобные устройства обладают хорошей производительностью, но высокое давление могут развивать только при работе с жидкостями.

Роторно-лопастные – в них имеется ротор и статор. Статор – это пустотелый цилиндр с полированными внутренними поверхностями. В роторе имеются пазы, в них перемещаются пластины. При его вращении постоянно меняется объем в пространстве между подвижными и неподвижными элементами. Сжатый газ проталкивается в подающую магистраль. Пока подобные установки не получили широкого распространения. Проблема в уплотнении между пластинами и стенками.

Из всех типов устройств можно использовать только эти компрессоры для пескоструйного аппарата. На практике применяются еще несколько типов, но их назначение совсем иное.

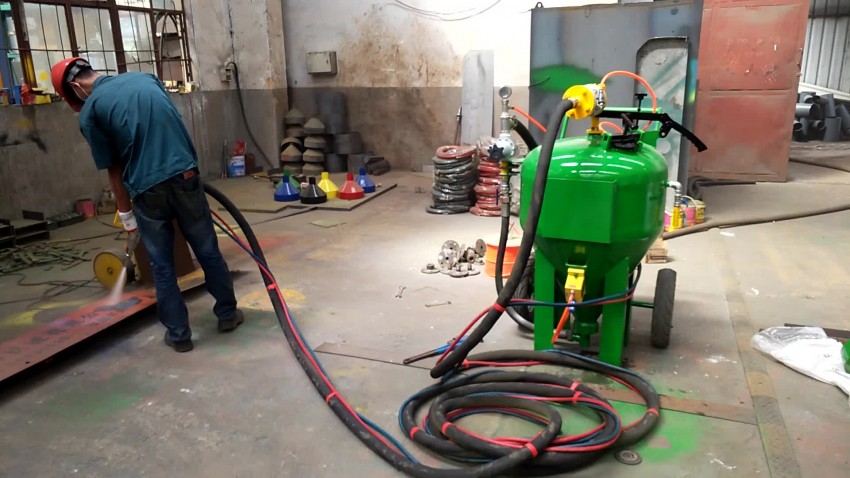

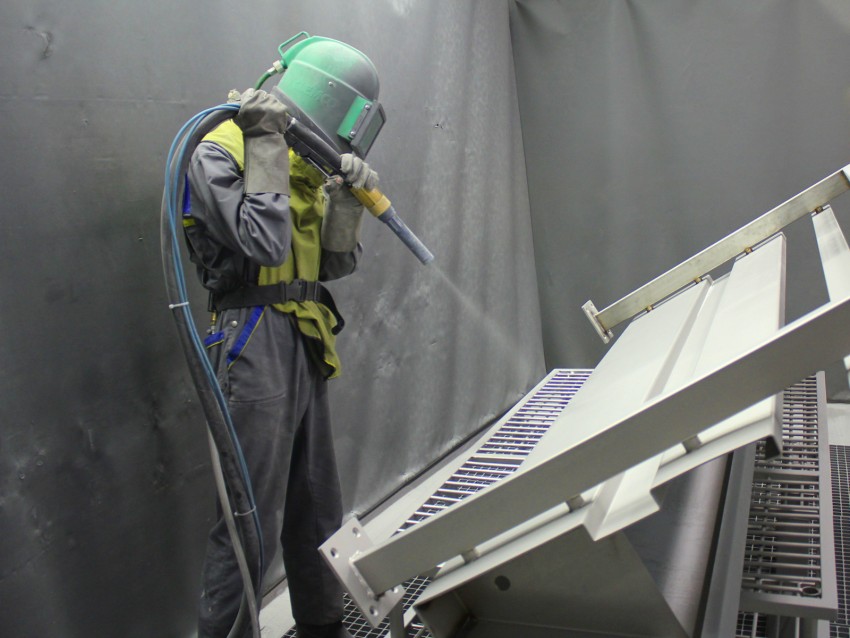

Как работать пескоструйным пистолетом — основные рекомендации

Если понимаете принцип работы пескоструя, то не составит труда освоить тактику пропесочивания поверхности с целью удаления коррозии, краски, лака и прочих загрязнений. Перед началом проведения работ следует подготовить рабочее место, а также надеть защитное обмундирование. Что представляет собой процесс подготовки к пескострую, рассмотрим подробно:

Выбор места проведения работ. Лучше всего работы проводить в закрытом помещении, так как песок разлетается на большие площади, что усложняет его сборку, а также вредит экологии, в зависимости от типа применяемого абразива. Работы проводить на улице можно, если необходимо удалить ржавчину или краску с ворот или забора, а также прочих масштабных поверхностей
Простелить на пол клеенку или линолеум. Это надо для того, чтобы после окончания работ было легко собрать песок, и воспользоваться им повторно
Обеспечить хорошее освещение помещения

Это очень важно, так как работа в плохо освещаемом помещении приведет к тому, что останутся необработанные участки. При проведении работ снижается видимость за счет облака пыли
Убрать все лишние предметы, которые не нуждаются в обработке

Если поток из пистолета попадет на поверхность, то это приведет к его порче

Немаловажно выбрать необходимые защитные средства при проведении работ:

  1. Специальные защитные очки. К очкам предъявляются следующие требования — они должны плотно прилегать к телу, и изготавливаться из стекла. Пластиковые стекла при попадании на них песка поспособствуют снижению видимости
  2. Респиратор — причем нужно использовать не простую маску, а полноценный респиратор, особенно если работы проводятся в закрытом помещении
  3. Плотная одежда и головной убор

После этого можно приступать к проведению пескоструйных работ. Трудности с их проведением не возникает, так как суть заключается в удалении поверхностного покрытия с обрабатываемой детали. В зависимости от типа обрабатываемого материала, нужно отрегулировать давление и подачу песка, после чего приступать к обработке. Пистолет нужно держать под углом 45 градусов к обрабатываемой поверхности, так как именно под таким углом эффект отрыва частиц от поверхности является максимальным.

Это интересно! Длительность удержания инструмента на одном участке зависит от толщины удаляемого слоя с поверхности, и устанавливаются экспериментально. После окончания работ поверхность необходимо обезжирить, и можно приступать к покрасочным работам.

1 Принцип функционирования подобной конструкции

Купить пескоструйное устройство можно в специализированном магазине, однако качественная конструкция стоит дорого, а бюджетные варианты чаще всего являются некачественными. Поэтому стоит задуматься о том, чтобы сделать самодельный пневмо пескоструйный пистолет с верхним бачком. Самодельное устройство не лишено недостатков, но их можно перекрыть хорошей производительностью и низкой стоимостью приспособления. При помощи подобного изделия можно самому выполнять различные работы: матировать стекла, удалять ржавчину и т.д.

Чтобы сделать подобную конструкцию, нужно определить принцип ее работы. Устройство функционирует следующим образом: абразивная струя, которая находится под высоким давлением, будет вылетать из пистолета. Результат выполняемых работ зависит от того, какие материалы планируется использовать.

Чтобы соорудить данную конструкцию своими руками, понадобится подготовить маленький компрессор и специальный песок для строительства. Последний элемент можно не покупать, а просеять обыкновенный песок через сито с маленькими ячейками. Качество используемого песка нужно выбирать исходя из поставленных задач

Во время работы с пескоструйным пистолетом важно помнить о технике безопасности

Специальный песок для пескоструйных работ

Понадобится изучить сферу использования пескоструйного устройства и понять, как работает данное изделие

После этого важно определиться с тем, в каких целях будет использоваться изготавливаемая конструкция. Если изделие будет необходимо для декоративной обработки стекла, понадобится соорудить пескоструйную камеру

Если планируется выполнять очистку деталей из металла, то будет необходимо устройство открытого типа.

Самодельное приспособление состоит из нескольких главных элементов: рукоятки с наконечником и двух штуцеров. Перед тем как приступать к сооружению конструкции, понадобится выбрать сопло, через которое будет выбрасываться струя воздуха с абразивным материалом. Данный элемент лучше всего приобрести в готовом виде, нет смысла вытачивать его своими руками, так как очень сложно получить деталь необходимого качества. Говоря о том, как выбрать данную деталь, нужно знать, что чаще всего используются устройства с керамическим соплом.

Далее под сопло следует изготовить корпус пистолета, к которому в дальнейшем будут подсоединяться штуцеры и рукоятка. Самое простое устройство состоит из фитингов, тройников и бутылки из пластика. Также нужен компрессор, от которого к приспособлению будет подводиться сжатый воздушный поток.

Как сделать пескоструй из пластиковой бутылки и компрессора своими руками

Для создания пескоструйного аппарата на основе бутылки и компрессора понадобится приобрести также распылитель. Он необходим для непосредственной подачи абразивного материала на обрабатываемую поверхность.

Подготовка распылителя

Для изготовления пескоструйного аппарата рекомендуется приобретать распылитель со сменными соплами. Если изначальный наконечник подойдет для устройства по размерам, его можно будет оставить. Но слишком маленькое сопло при необходимости окажется легко заменить.

Алгоритм подготовки распылителя к использованию выглядит так:

  1. Перед монтажом сопла на приспособление устанавливают переходник с наружной резьбы на внутреннюю. Это исключит рассеивание абразивной струи. Для смены резьбы используют переходную муфту диаметром 1 см.
  2. Для придания соединению герметичности переходник обматывают тефлоновой лентой по часовой стрелке. Место стыка надежно затягивают пассатижами, чтобы исключить любые люфты.
  3. Распылитель несильно зажимают в настольных тисках и при помощи шлифмашинки с отрезным диском удаляют примерно 0,6-1,3 см от длины сопла.

При вырезании отверстия в наконечнике необходимо очень тщательно наносить предварительную разметку. Длину снимают с предельной аккуратностью, поскольку шлифмашинка часто захватывает лишнее.

Пропиливать в наконечнике большое отверстие не рекомендуется, поскольку это увеличит расход абразива

Изготовление резервуара

Превратить пластиковую бутылку в резервуар пескоструйного аппарата можно по такой схеме:

  1. На горлышке емкости острым ножом снимают цветное кольцо, оставшееся от крышки.
  2. На месте убранной детали сверлом 3 мм проделывают сквозное отверстие.
  3. Расширяют дырку при помощи насадки 4,8 мм.

После этого бутылку переворачивают вниз дном, через горлышко засыпают абразив и плотно закручивают крышку. Наполнять сосуд нужно доверху, но слегка не доходя до проделанного отверстия.

Чтобы сверлить жесткое горлышко бутылки было удобнее, тару следует аккуратно зажать в тисках

Сборка и проверка конструкции

На последнем этапе остается соединить части пескоструйного аппарата между собой. Делают это так:

  1. Вставляют сопло в проделанное сквозное отверстие в бутылке.
  2. Обрабатывают места соединений термоклеем для герметизации.
  3. Подключают распылитель к компрессору с небольшой мощностью 3-5 атм.
  4. Испытывают конструкцию в работе на небольшом участке поверхности.

При помощи самодельного пескоструя на основе бутылки удобно очищать от ржавчины мелкие металлические детали.

Видео о пескоструе своими руками из бутылки показывают, что домашний аппарат обладает невысокой мощностью, но грязи в процессе использования все равно оставляет много. Работать с приспособлением нужно в защитной одежде, очках и респираторе.

Собираем все необходимое для создания аппарата

Что нам понадобится для изготовления пескоструя:

  • Компрессор повышенной мощности.
  • Фум-лента (используется для герметизации резьбовых соединений).
  • Газовый баллон (будет применяться для подачи песка).
  • Прочным шланг (армированный шланг для газа отлично подойдет).
  • Цанговый зажим.
  • Штуцеры.
  • Фитинги (переходники, заглушки и т.д.).
  • Шаровые краны.
  • Отрезок стальной трубы длиной 10 см.

Все эти компоненты можно приобрести в любом строительном или хозяйственном магазине, вполне реально уложиться в 1500-1700 рублей.

Также нужно приобрести сопла, они являются расходным материалом, поэтому при работе они будут нужны вам всегда. Можно купить в магазине стальные сопла или керамические, из вполне будет хватать на 2 часа работы пескоструйным аппаратом.

Если вы не хотите покупать сопла, то можете изготовить их самостоятельно. Умельцы для этого используются электроды из свечей зажигания. Дело в том, что они изготавливаются из качественной марки стали и поэтому обладают хорошей износостойкостью.

Как собрать пескоструйную камеру дома?

Если вы часто работаете с небольшими деталями, то рекомендуется сделать пескоструйную камеру своими руками. Для комфортной и безопасной работы с деталями в данной конструкции вам необходимо будет сделать защитной стекло на верхней грани контейнере.

Для большего удобства, вы можете сделать его под углом

Защитное стекло крайне важно при работе с камерой, потому как расходник, вылетающий под давлением может серьезно повредить кожу. Также поэтому стоит обрабатывать детали строго в защитных очках

В пескоструйной камере невозможно обрабатывать детали с голыми руками, поэтому на боковые грани контейнера крепятся перчатки, а сам самодельный пескоструй, сделанный своими руками, проводится и крепится внутри камеры.

Перчатки и защитное стекло со временем изнашиваются, поэтому стоит заранее запастись ими. Также настоятельно рекомендуется выбирать их из тех, что произведены из качественный материалов, потому как это не только продлит их срок службы и не будет отвлекать вас во время работы, но и обезопасит Вас от получения травм.

Обратите внимание!

  • Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

  • Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

  • Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

Песок для пескоструя: какой лучше использовать

Для пескоструйной обработки рекомендуется не только песок. Чаще бывает выгоднее использовать другие абразивы. Но для пескоструйных аппаратов, изготовленных своими руками, наилучшим абразивом будет кварцевый песок. Использовать их на слишком жёсткие загрязнения никто не будет, а (к примеру) для того, чтобы снять ржавчину на крыле или капоте автомобиля перед тем, как подкрасить это место, кварцевого песка вполне достаточно.

Кварцевый песок легко можно купить в строительных магазинах

Размер фракций по областям применения распределяется следующим образом:

  • 0,1−0,8 мм – ровным просеянным песком производится матирование стекла;
  • 0,3 мм – полировка медных, алюминиевых деталей;
  • 0,3−0,6 мм – лакокрасочные покрытия;
  • 0,6−0,16 мм – глубоко въевшаяся ржавчина.

В остальных случаях используются более крупные и жёсткие абразивы.

Применение технологии

Обработка с использованием песка применяется для следующих целей.

  1. Обработка металлических изделий для устранения ржавчины или остатков краски перед нанесением на поверхность элементов конструкции антикоррозионных покрытий и других защитных средств.
  2. Шлифовка поверхности деревянных, каменных, пластмассовых, керамических или металлических заготовок, деталей или готовых изделий для последующего нанесения на них декоративного покрытия.
  3. Нанесение надписей и рисунков на предметы быта или мебель.
  4. Матирование стекла. Используется при обработке зеркал для придания им непрозрачного эффекта, для нанесения узоров на стекло (художественное матирование). Этот метод применяется и для декорирования стеклянных поверхностей посуды, обработки оконных стёкол, панелей душевых кабин. Применяется на производстве.
  5. Реставрация предметов декоративного искусства или других изделий.
  6. Обезжиривание металлических деталей перед их последующим покрытием лаком или краской.
  7. Обработка стен с целью придания им эффекта шероховатости поверхности.
  8. Придание деревянным изделиям эффекта состаривания. Применяется при обработке мебели, предметов интерьера, элементов декора: шкатулок, статуэток, коробов, ящиков.
  9. Шлифовка деталей автомобилей и поверхностное очищение кузова от грязи и коррозии для последующей обработки.

Фото пескоструйных аппаратов своими руками

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Генератор дыма
  • Ветрогенератор своими руками
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Пресс из домкрата
  • Золото из радиодеталей
  • Штанга своими руками
  • Как установить розетку
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Что это такое — конструкция и виды аппаратов

Исторически сложилось так, что существует несколько видов абразивных обработок, которые выполняются по разным технологиям. Таким образом, аппараты, представленные на рынке, могут различаться по своей конструкции, принципу действия и характеристикам. Тем не менее, в основе большинства пескоструйных аппаратов лежит один и тот же конструктивный принцип.

В основе каждого пескоструйного аппарата есть несколько ключевых элементов:

  • емкость для абразивного материала (песка, стальной дроби и т.д);
  • шланг из устойчивого к трению материала, по которому из емкости поступает абразив;
  • сопло на шланге, которое позволяет регулировать подачу песка;
  • элементы управления — приборная панель, блок питания и автоматического регулирования.

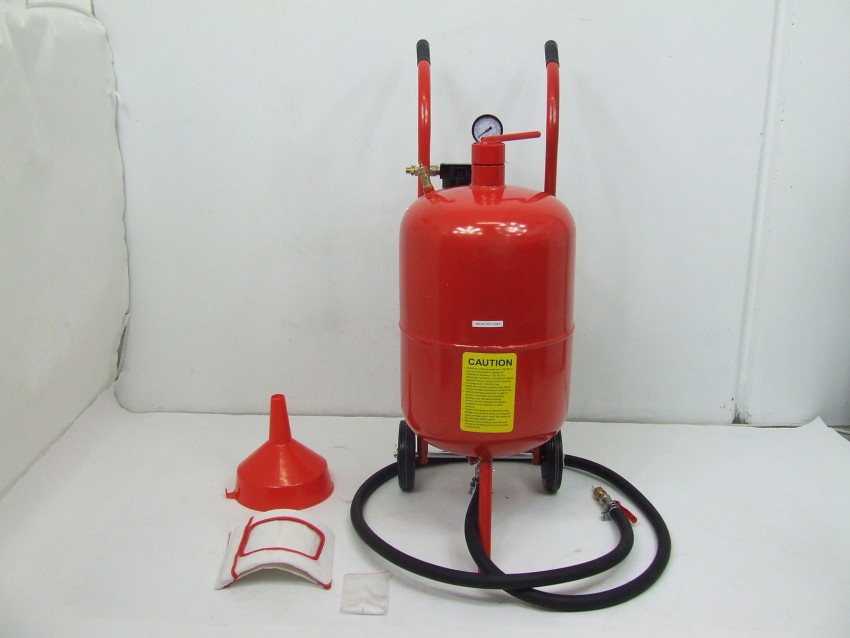

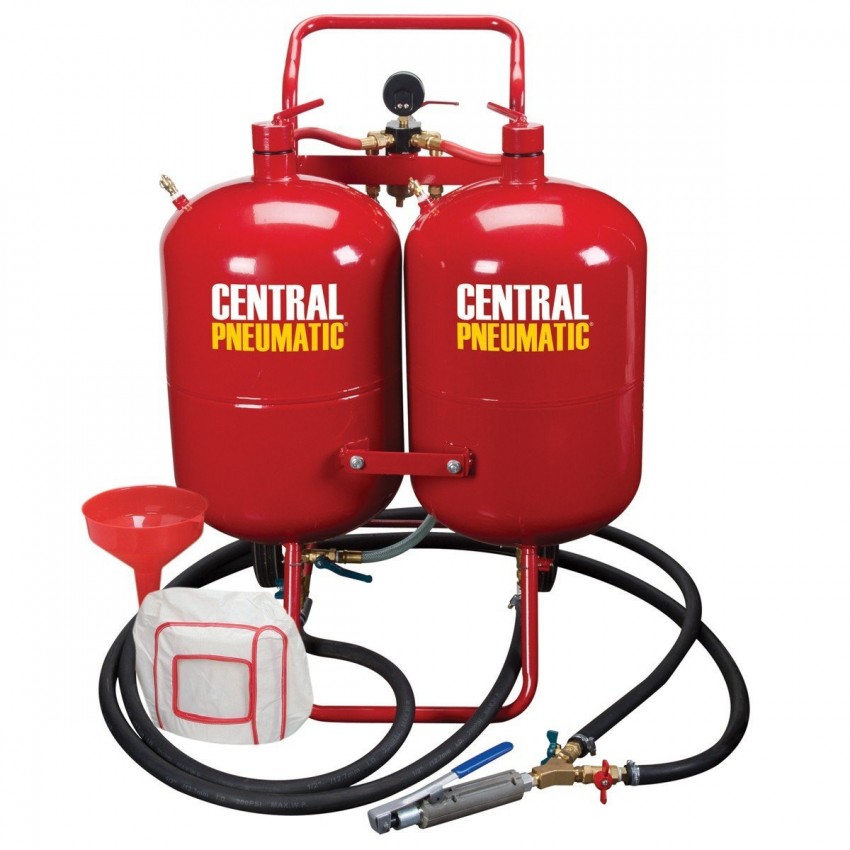

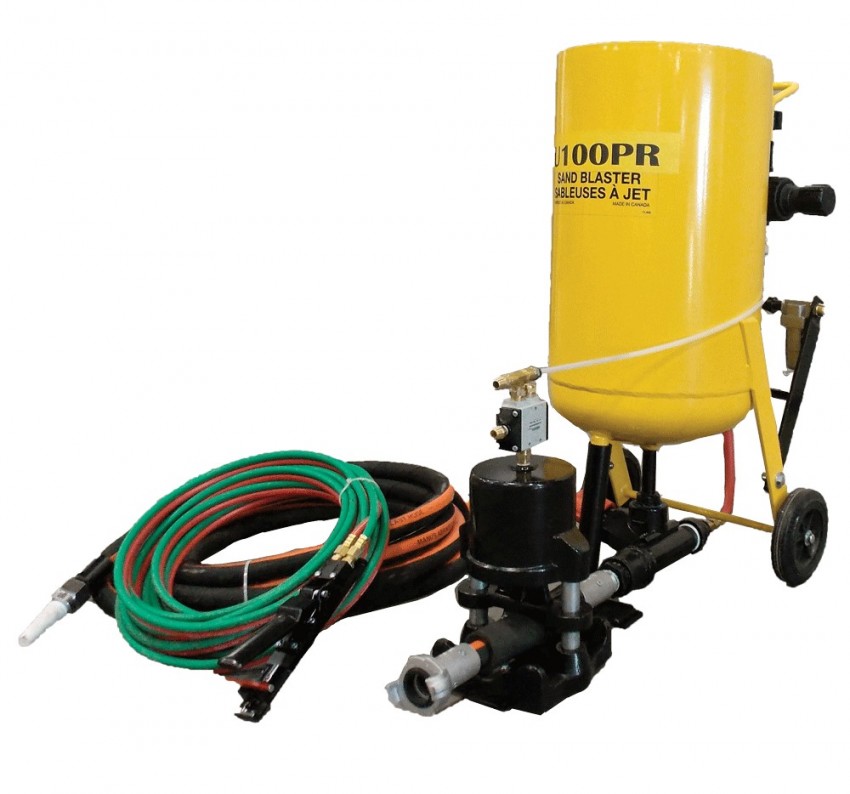

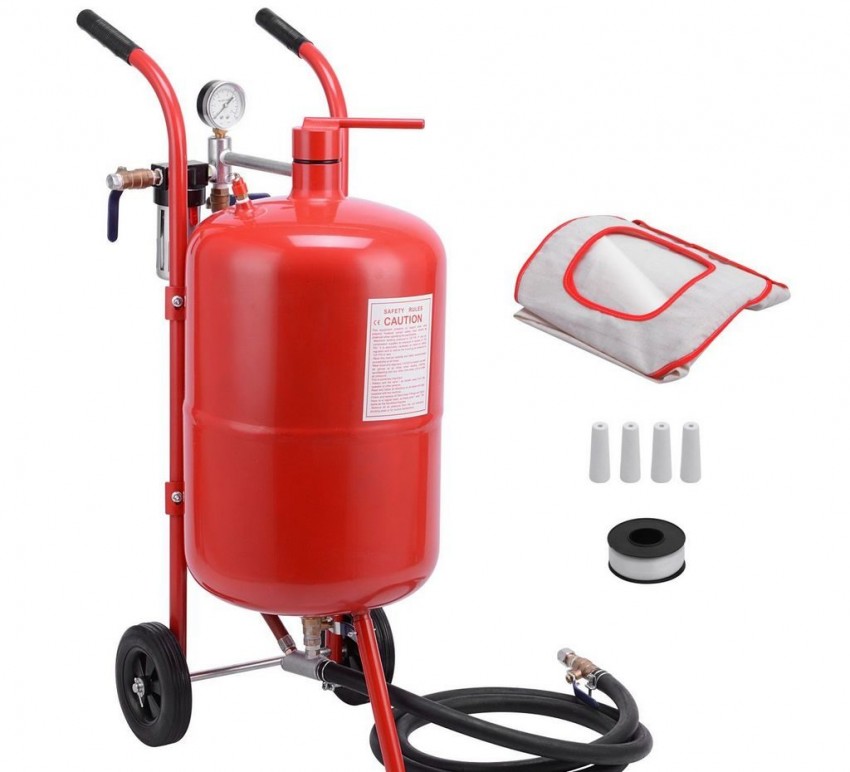

Емкость для пескоструйного аппарата может быть герметичной или не герметичной. В первом случае песок подается под давлением, что увеличивает эффективность работы. Такие пескоструйные аппараты называют напорными. Во втором случае (негерметичные) песок или другой абразив подается под обычным атмосферным давлением. Такие аппараты дешевле, но по своей эффективности они значительно уступают герметичным.

Инжекторные аппараты используются еще и в тех случаях, когда поверхность, обрабатываемая песком, может повредиться из-за лишней мощности. Емкости отличаются объемом, материалом изготовления, формой.

Шланг пескоструйных аппаратов бывает двух видов: для подачи сухого и для подачи влажного песка. Все пескоструйные аппараты в России предназначены для подачи влажного песка, так как сухая обработка запрещена санитарно-эпидемиологическими правилами. Такой же запрет существует и в некоторых других странах.

Запрет связан с тем, что обработка сухим песком опасна для работника и окружающей среды из-за того, что в воздух выделяется большое количество силиката (пыли), которая попадает в легкие человека и оседает на окружающие предметы. Силикатная пыль может вызывать заболевания дыхательных путей у человека.

Сопло на шланге — это конструкция из керамики или стали, по которой песок подается непосредственно в пистолет (выходное отверстие). Керамические материалы более устойчивы к трению, поэтому их использование предпочтительнее.

С другой стороны, некоторые из металлических видов сопел позволяют значительно экономить количество абразива, затрачиваемого на конкретный вид работы (до 40%), что в определенных условиях позволяет сэкономить больше денег.

На каждом пескоструйном аппарате есть приборная панель, которая позволяет работнику управлять им. Некоторые из аппаратов оснащены специальной автоматикой, которая может автоматически управлять питанием аппарата или подачей песка. Это делает пескоструйный аппарат более безопасным и удобным в обращении.

Какого типа ёмкость на Вашем пескоструйном аппарате?

ГерметичнаяНе герметичная

Камерные

Обычно, когда говорят о пескоструйных аппаратах, речь идет о конструкции, описанной выше. Тем не менее, отдельного упоминания заслуживают и камерные аппараты для пескоструирования, которые можно условно назвать герметичными. Это стационарное пескоструйное оборудование в виде металлической камеры с дверью. Внутрь камеры можно поместить предметы, которые нужно подвергнуть обработке.

Как и обычные пескоструйные аппараты, оборудование камерного типа оснащено емкостью для абразива. Отличие от нестационарных аппаратов заключается в том, что при работе аппарат выделяет минимальное количество пыли и песка в окружающую среду, что позволяет людям без защитной экипировки свободно находиться в помещении.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

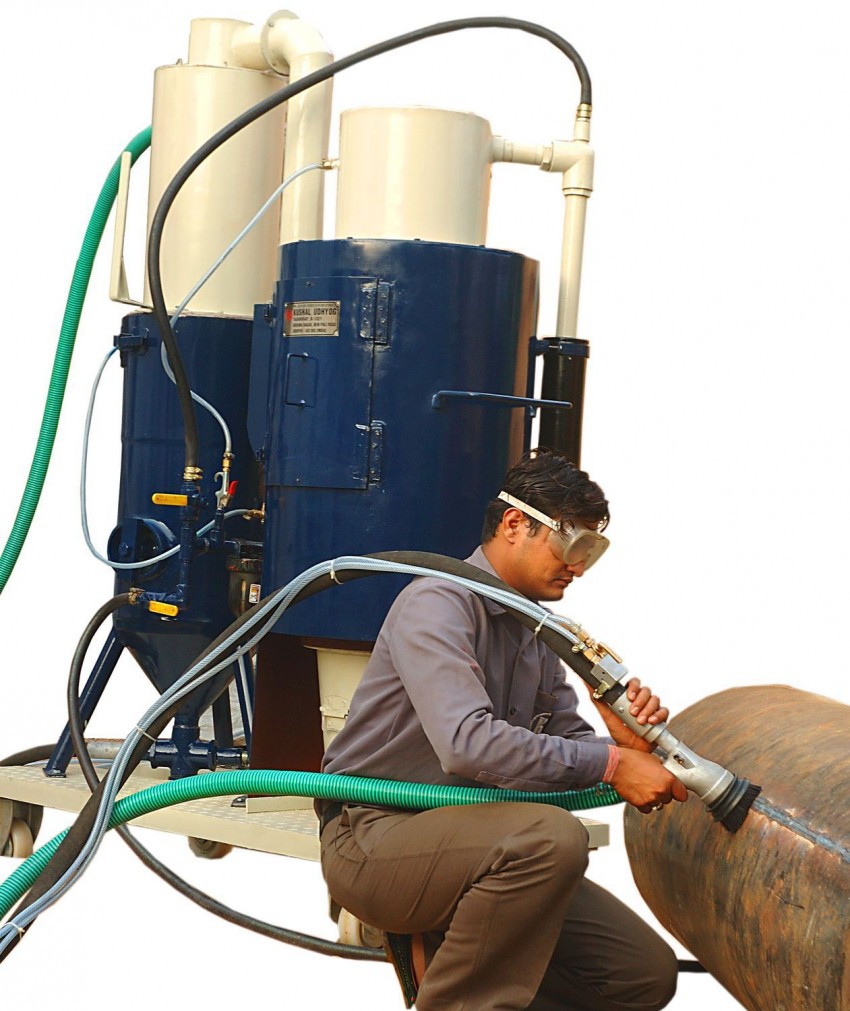

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

  • самодельное или керамическое сопло;
  • качественный армированный шланг;
  • узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
  • блок регулировки подачи, который представляет собой цилиндрический дозатор;
  • труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

  • продувной пистолет пневматического типа;
  • тройник для сантехнических работ;
  • шаровый кран, при помощи которого будет регулироваться подача абразива;
  • выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

  • рукоятку, оснащенную механизмом подачи воздуха;
  • клапан для смешивания, который берется из пистолета-краскопульта;
  • емкость для абразива;
  • тройник;
  • шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Самодельные пистолеты

Такие устройства изготавливаются в домашних условиях. По своим конструктивным особенностям относятся к баковым пескоструйным пистолетам, в качестве бака для хранения абразивного порошка в них используется обыкновенная бутылка из пластика.

Самыми важными частями пескоструя являются распылительный наконечник и сопло. Они должны быть выполнены из самого прочного материала, так как подвергаются самому сильному воздействию абразивного порошка и давлению сжатого воздуха.

Керамические и чугунные детали быстро выходят из строя при таком воздействии и могут быть применены непродолжительное время, так как такие материалы не являются износостойкими. Для того чтобы пистолет был использован как можно дольше, лучше отдать предпочтение моделям, у которых сопло изготовлено из вольфрама, или выбрать боровые детали.

Сам корпус для пескоструя должен быть изготовлен под размеры сопла. Затем к нему прикрепляется рукоятка, к которой приделаны два штуцера. Один из них расположен сверху. Он будет нужен для пластиковой бутылки с песком. Второй штуцер должен быть присоединён к компрессору, который также нужно приобрести. В качестве корпуса самодельного пистолета для пескоструя часто используется водопроводный тройник.

Компрессор для пистолета должен быть оснащён ресивером, который будет обеспечивать равномерную подачу воздушной струи воздуха под действием стабильного давления. Мощность компрессора зависит от того, какую поверхность планируется подвергнуть обработке. Для бетонных и металлических поверхностей потребуется большая мощность компрессора, а для деревянных поверхностей меньшая.

Нельзя использовать обычный речной песок в качестве материала для пистолета. Даже если его тщательно промыть и просеять, добиться нужного качества абразива не удастся в домашних условиях, так как самодельный пескоструйный аппарат быстро придёт в негодность. Кроме того, обрабатываемая с его помощью поверхность тоже не будет отличаться хорошим качеством. Поэтому, чтобы не случилось преждевременного выхода из строя аппарата и для соблюдения технологии обработки, лучше всего покупать требующийся абразивный материал в специализированном магазине. Стоимость такого песка не потребует больших денежных затрат.

Неважно, какой пистолет для пескоструя будет выбран — самодельный или изготовленный на производстве. Главное, чтобы он прекрасно справлялся со своими функциями, позволяя добиться наилучших результатов
