Безотказная зажигалка для газовой плиты своими руками

Электронные

Электронные чикфаеры не так давно начали появляться в продаже. Для создания искры в данном случае используются батарейки и основные принципы электроники. Эти устройства можно использовать не только в доме, но и на природе. Качественность и срок службы приятно радуют пользователей электронных зажигалок для газовой плиты. Главное, чтобы на устройство не попала жидкость или жир, поскольку это может стать причиной поломки. После подобной поломки оно не будет подлежать ремонту. Основным недостатком данного типа воспламенителей является постоянная надобность замены батареек. Радует, что они есть в большинстве магазинов.

Электрозажигалка для сигарет своими руками

Наверное все слышали и видели на Ютубе зажигалки (для сигарет или плиты газовой), производящие электрическую дугу, но в этой конструкции благодаря модуляции получаются ещё и звуковые эффекты — своеобразный плазменный динамик. В конструкции установлен Li-ion аккумулятор, который питает транзисторные ключи. Управляющий сигнал транзисторов выходит из микроконтроллера PIC12F1840. Он генерирует сигнал ШИМ 15 кГц, а модуляция в ритм музыки позволяет транслировать звук через горящую электрическую дугу. Код программы и схему вы найдете далее.

Как это работает

Программа управляет трансформатором при помощи комплементарных ШИМ-сигналов на несущей частоте 15 кГц для генерации дуги.

Полезное:  Радар для парковки авто — самодельный ИК датчик препятствия

Затем она модулирует сигнал (а следовательно, и плазменную дугу) на звуковых частотах, чтобы создать мелодию.

На фотографиях показано готовое заводское устройство, но по приведённой схеме можно собрать такую плазменную поющую зажигалку самому — вот прошивка.

Разобранное устройствоЗажигалка электрическая — плата с деталямиЗажигалка с модулированной электрической дугой

Питание электрозажигалки от литиевого аккумулятора подходящих размеров, например от старого мобильного телефона или побитого смартфона. АКБ заряжается от Micro-USB (смотрите распиновку) через микросхему ЗУ LTC4054.

Видео работы зажигалки

Далее смотрите онлайн видео демонстрации работы этого оригинального прикуривателя.

4— 4,25

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Возможные причины неисправности устройства

• Причиной неисправности схемы может являться в первую очередь неисправный тиристор. Его можно заменить на аналогичный, к примеру — MCR2208.
• Вторая причина неисправности схемы может быть в транзисторе. В процессе работы он может выйти из строя по разным причинам. Транзистор желательно заменить на более мощный — кт815/817, хотя можно использовать и маломощные — КТ315 или, что еще лучше КТ3102.
• Редко, схема может выйти из строя из-за диода. Дело в том, что в некоторых схемах зажигалок для газа, используется обычный выпрямительный диод, но в последнее время почти во всех устройствах можно увидеть импульсный диод серии FR107.

Простой высоковольтный преобразователь, на выходе которого образуется высокое напряжение в виде электрических разрядов. Напряжение этих разрядов может достигать нескольких десятков тысяч вольт, но сила тока слишком мала, поэтому никакой опасности из себя такая зажигалка не представляет. Раньше, когда такие зажигалки только начали входить в моду, они имели достаточно мощную схему, высоковольтные разряды были ощутимы на «вкус», но со временем их начали «ослаблять» и народ не стал покупать, поскольку газ не воспламенялся от серии маломощных разрядов. Но электронщик знает, что ненужных вещей не бывает, в тот день купил аж 5 таких зажигалок.

Как использовать и заправлять

Некоторые люди не знают, как пользоваться вечной спичкой. На самом деле здесь всё предельно просто. Работать с ней ничуть не сложнее, чем с обычными спичками. Распишем для наглядности весь процесс:

• Выкрутить спичку из контейнера.
• Провести с легким нажимом навершием по магниевой полосе.
• Поджечь растопку или другой легко воспламеняющийся материал.
• Засунуть спичку в контейнер и плотно закрутить, чтобы бензин не вылился – из-за недостатка кислорода пламя моментально погаснет.

Как видите, работать с вечной спичкой ничуть не сложнее, чем с обычной.

Теперь перейдем к следующему вопросу – чем заправлять вечную спичку? Лучший вариант – бензин для зажигалок. Приобрести его можно во многих специализированных магазинах. Высокая степень очистки позволяет практически полностью избавиться от примесей, вызывающих неприятный запах при горении. Да и чадит такое топливо гораздо меньше, чем бензин с заправки.

Виды неисправностей

Рассмотрим некоторые из возможных случаев, когда схема китайской гирлянды не понадобится. Из курса электротехники известны всего 2 проблемы, связанные с неполадками электричества: короткое замыкание и разрыв цепи. В случае с неработающей гирляндой нужно искать разрыв. Допустим, не горит синий цвет. Возможно 2 варианта:

• где-то порвался провод, соединяющий синие лампочки;
• перегорел один из элементов синего цвета.

Теперь следует найти разрыв или сгоревшую лампочку. Как правило, в этом нам поможет визуальный осмотр. Чаще всего разрыв видно невооруженным взглядом, и ремонт на этом быстро заканчивается. Чтобы соединить два конца провода, не нужно даже иметь под рукой паяльник — помогает простейшая скрутка. в обязательном порядке необходимо замотать изолентой.

Внимание! Любой ремонт электрического изделия производится без подключения к сети. Если разрыва не видно, следует обратить внимание на коробочку с кнопочкой

Китайская гирлянда, схема которой не отличается от стандартной, имеет управляющий блок в плоской коробочке. Открутив 2 или больше винтика, можно увидеть маленькую печатную плату с несколькими элементами. К ней подходит 2 провода от вилки: фаза и ноль, а также 4 провода с лампочками четырех разных цветов. Разрывы чаще всего происходят в месте соединения жил проводков

Если разрыва не видно, следует обратить внимание на коробочку с кнопочкой. Китайская гирлянда, схема которой не отличается от стандартной, имеет управляющий блок в плоской коробочке

Открутив 2 или больше винтика, можно увидеть маленькую печатную плату с несколькими элементами. К ней подходит 2 провода от вилки: фаза и ноль, а также 4 провода с лампочками четырех разных цветов. Разрывы чаще всего происходят в месте соединения жил проводков.

Целый ряд неисправностей связан с нарушением работы Здесь может выйти из строя сама кнопка переключения режимов. «Лечится» такая проблема чисткой контактов либо полной заменой. Китайская гирлянда, схема которой стандартная, обязательно имеет в своём составе контроллер. Он также может испортиться, и его тоже можно заменить. Слабым звеном может стать любой из 4 тиристоров — по одному на каждый цвет.

Электроимпульсная зажигалка

Всем прекрасного настроения. Как курящий человек я всегда интересуюсь новинками «огня» на рынках Китая в частности в интернет магазине Алиэкспресс. Читаю отзывы и комментарии, смотрю ролики на youtube, короче помешан на этом. У меня были и бензиновые и пьеза, несчитанное количество простых — одноразовых, предпоследний писк моды зажигалка с нагревом спирали. Ну да упрекнете, если не упомяну турбо зажигалку она тоже имеется в наборе. Но сегодня в обзоре товара с Алиэкспресс речь пойдет действительно о выдающейся, быстрым ходом набирающей популярность электроимпульсной USB зажигалке. Нашел ее у одного продавца Алиэкспресс. Хорошие комментарии, посылки отправляются быстро, не теряются в пути. Дальше дело было в малом, оформил покупку, отправили, с Почты России я забрал сверток через 34 дня, долго, но привычно. Все зажигалки, бывшие до этого в вашем пользовании отойдут на задний план, останется только она единственная. Начнем. После вскрытия пакета обнажилась белая коробочка.

Внутри еще коробка.

Ура, вот она.

Комплект. 1. Электроимпульсная USB зажигалка, она же плазменная. Скорпион на корпусе будет явно оценен служившим в сухопутке. 2. Очень смешной, короткий шнурок зарядки 3. Краткая инструкция.

В чем суть. Вместо привычного нам пламени и нагревательного элемента, горит плазма проще говоря электроимпульс.

Потребления тока незначительное, одной зарядки хватает на 10 дней. По поводу зарядки. Все очень удобно, осуществляется через USB шнур. Имея под рукой такой шнурок, вы сможете зарядится дома, работе, от телефона, PowerBank. При наличии переходника даже в машине. Удобно, хоть прыгай.

Между делом. Электроимпульсная USB зажигалка заряжается за 40 минут – это полный заряд. При недозаряде вы все ровно сможете эксплуатировать плазменную зажигалку.

Немаловажно знать, что такой плазменный девайс работает при сильных ветрах, дождях, снегопадах. Под плотной струей воды не заработала, видимо короткое замыкание

При работе издает писклявых звук сначала весело, потом надоедает.

Электроимпульсная зажигалка выглядит как культовая вещь именитого производителя Zippo имеет металлический корпус устойчивый к удару и падениям.

Общий вывод. Это крайне интересная и полезная вещица

Электроимпульсная USB зажигалка выручит в любое ненастье, дожди, снега неважно. Заряд держит долго, заряжается по USB быстро

На вид красивая – можно стиль подобать для себя. В общем рекомендую к приобретению.

Нашел и видео обзор. Не такая но принцип тот же.

Ссылки и данные о товаре, продавце.

• Ссылка на товар (укажите в комментарии если ссылка битая, не соответствует описанию): Электроимпульсная зажигалка НЕ ЗАБЫВАЙТЕ ПОДТВЕРЖДАТЬ ДОСТАВКУ!
• Цена на момент покупки: 525 рублей.
• Фото: соответствует действительности
• Описание: соответствует действительности
• Доставка: за 34 дней
• Код отслеживания: предоставлен
• Оценка: 10 из 10

Ценовая политика

На современном рынке уже не встретишь электрозажигалок для газовой плиты времён СССР. Цена на советские приборы на порядок ниже современных. Устаревшие модели практически не используются в быту. Они не имеют удобных приспособлений, которыми усовершенствовали новые модели. Одними из самых дешёвых воспламенителей являются электронные зажигалки для газовой плиты. Их цена может начинаться со 130 рублей. Это прекрасный вариант для людей, имеющих небольшие денежные возможности. Качество вполне оправдывает цену изделия, главное – не мочить его, чтобы электронная часть не вышла из строя.

Хорошим воспламенителем газа является электрозажигалка для газовой плиты. Цена такого устройства немного больше электронных зажигалок. Она может колебаться в пределах 200–300 рублей. Конкретная цена зависит от модели и её характеристик, а также от фирмы-производителя.

:: ЭЛЕКТРОЗАЖИГАЛКА::

S1 — микровключатель типа ПД-9-2. Тиристор можно использовать любой, с рабочим напряжением не менее 200 В. Трансформаторы Т1 и Т2 крепятся к плате клеем.

Устройство выполняется на печатной плате а разместить ее можно даже в пустой пачке от сигарет

Разрядная камера располагается между двумя жесткими проводами диаметром 1…2 мм на расстоянии 80…100 мм от корпуса. Искра между электродами проходит на расстоянии 3…4 мм.Схема потребляет ток не более 180 мА, и ресурса элементов питания хватит более чем на два часа непрерывной работы, однако не прерывная работа устройства более одной минуты не желательна из-за возможного перегрева транзистора VT2 (он не имеет радиатора).При настройке устройства может потребоваться подбор элементов R1 и С2, а также изменение полярности включения обмотки 2 у трансформатора Т1. Желательно также проводить настройку с неустановленным R2: проверить напряжение на конденсаторе СЗ вольтметром, а после этого установить резистор R2 и, контролируя напряжение осциллографом на аноде тиристора VS1, убедиться в наличии процесса разряда конденсатора СЗ.Разряд СЗ через обмотку трансформатора Т2 происходит при открывании тиристора. Короткий импульс для открывания тиристора формируется транзистором VT3 при возрастании напряжения на конденсаторе СЗ более 120В.

Устройство может найти и другие применения, например, в качестве ионизатора воздуха или электрошокового устройства, так как между электродами разрядника возникает напряжение более 10 кВ, что вполне достаточно для образования электрической дуги. При малом токе в цепи это напряжение не опасно для жизни.

Как заправить газовую зажигалку: пошаговая инструкция

Чтобы избежать случайного попадания воздуха в зажигалку, всегда заправляй ее в перевернутом положении. Впрыскивание воздуха в зажигалку может разбавить топливо внутри нее и привести к ее неисправности.

1. Встряхни баллончик с бутаном 5-6 раз и переверни его.

2. Вдави стержень флакона в клапан заправки на зажигалке и убедись, что он плотно прилегает к клапану. Не держи зажигалку под углом, иначе она может погнуть стержень и, возможно, впустить воздух.

Совет: если стержень слишком велик или мал, тебе, возможно, потребуется использовать специальный переходник — как правило, они продаются вместе с баллонами, но ты также можешь приобрести подходящий адаптер в табачном или онлайн-магазине.

3. С помощью стержня баллончика, помещенного в клапан зажигалки, соверши несколько трехсекундных очередей, чтобы распылить бутан или пропан в зажигалку. Ты поймешь, что она наполнилась, когда газ начнет вытекать из стержня.

В зависимости от того, насколько пустой была зажигалка, тебе может потребоваться от двух до трех очередей, чтобы наполнить ее. Некоторые зажигалки имеют датчик, который показывает уровень топлива. Проверь его, чтобы убедиться, что табачный аксессуар заполнен.

Как заправить пластиковую зажигалку

Обычная газовая зажигалка крикет, бик или прозрачная пластиковая «китайка». Практически все эти виды зажигалок оснащают клапаном для дозаправки, за исключением одноразовых зажигалок на одну пачку сигарет.

Правила безопасности перед зарядкой зажигалки:

• Откройте форточки и окна — нужно обеспечить хорошую проветриваемость.
• Понадобятся перчатки и сменная одежда — у газа въедливый запах.
• Зажигалку нужно заправлять до ⅚ от изначального объема. По времени — это 8 секунд контакта с газовым баллоном.

Заправляем обычную газовую зажигалку в домашних условиях:

Закрутите до упора регулятор силы пламени на зажигалке. Он выглядит как рычажок рядом с металлической вставкой, но учтите, что не все модели им оснащены.

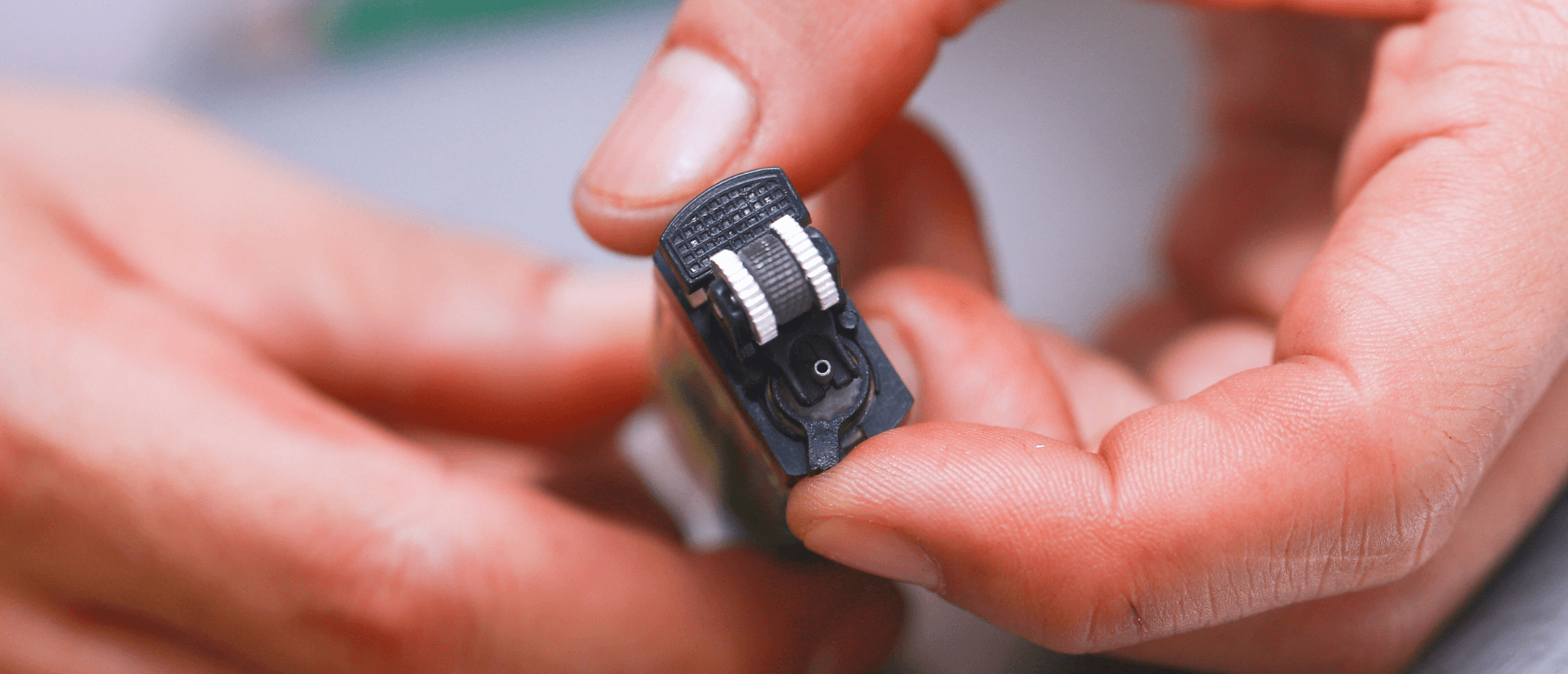

Металлическая заглушка снята, на фото — рычаг регулировки газа на минимуме

Найдите клапан на дне зажигалки.

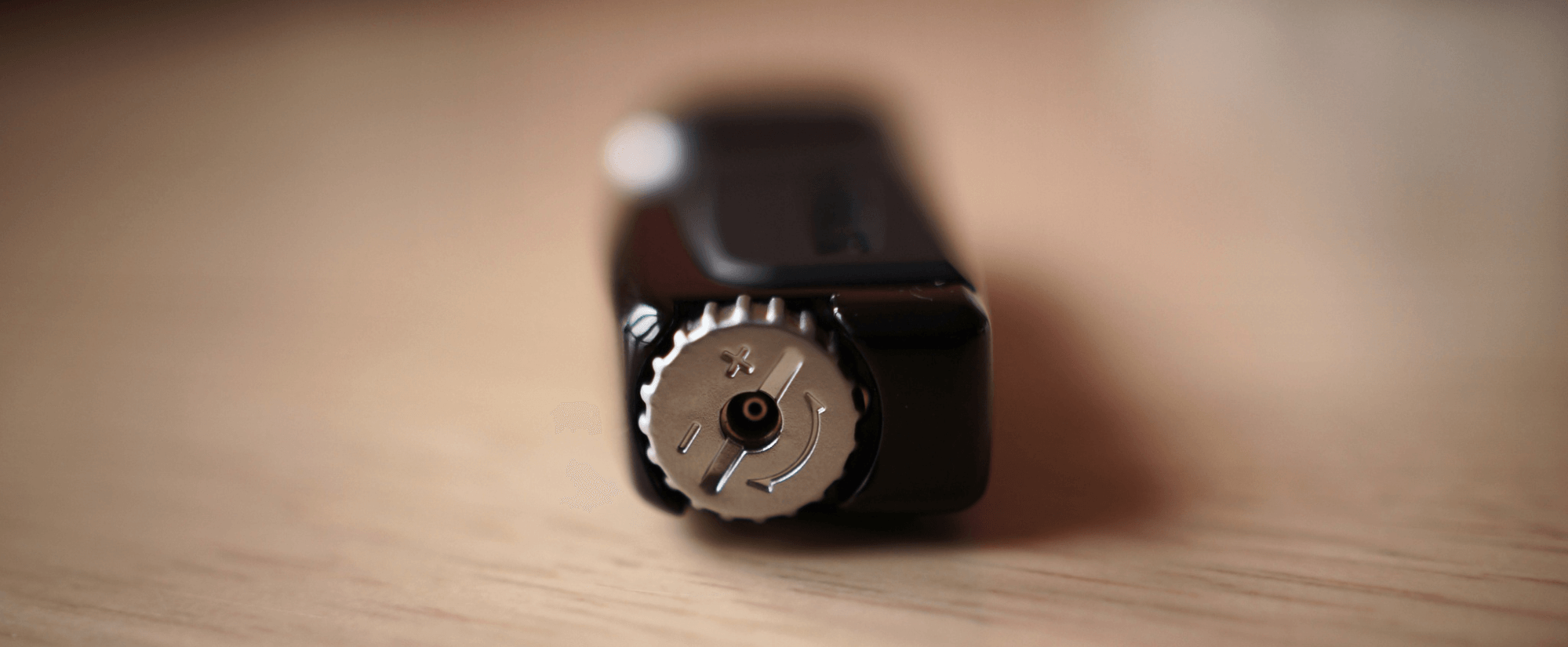

Клапан зажигалки — вид в профиль. На нем — кольцо регулировки давления в клапане

В некоторых моделях клапан может быть закрыт пластиковой заглушкой — подденьте её ножом и снимите.

Чтобы прочистить клапан зажигалки от мусора и выпустить лишний газ, прижмите клапан иглой, зубочисткой или острым кончиком пилочки для ногтей — легкий «пшик» оповестит о выходе газа.

Пора достать баллон для заправки газом и подобрать «носик» для клапана.

Баллоны для заправки зажигалок всегда идут в комплекте с насадками — одна подходящая всегда найдется.

Как понять, что «носик» подходит зажигалке?

Насадите зажигалку на переходник — если она плотно сидит, значит переходник ей подходит.

Проводим стыковку баллона для заправки с зажигалкой.

Поверните зажигалку клапаном вверх, баллон — штоком вниз. Как на фото.

Прижмите их друг к другу с силой на 8 секунд, после чего выдерните носик баллона из зажигалки. Прежде чем чиркнуть кремнем: подождите пять минут, чтобы давление внутри зажигалки выровнялось.

Лайфхак для экономных — положите зажигалку в морозилку на 6 минут, достаньте и уже потом заправляйте. Таким образом внутрь зайдет больше газа.

На пьезоэлементах

Не малоизвестными считаются и пьезозажигалки для газовых плит. Их принцип работы достаточно простой: внутри корпуса устройства размещаются пьезокристаллы, которые сжимаются при нажатии на кнопку. За счёт их сжатия возникает ток небольшого уровня, который даёт искру. Попадание газа на полученную искру становится причиной воспламенения. К основным достоинствам подобного устройства относятся:

• удобный и компактный корпус;
• стопроцентная безопасность во время эксплуатации;
• отсутствие проводов и батареек в отличие от электронной и электрической зажигалки газовой плиты;
• возможность использования вне дома.

Несмотря на достаточно большое количество преимуществ поджигателей данного типа, у них есть один большой недостаток. При любой поломке и малейшему выходу кристалла из строя устройство не подлежит ремонту. Возможно, этот фактор стал причиной не особо большой популярности пьезозажигалок.

Как заправить одноразовую зажигалку

Рынок сегодня наполнен зажигалками, которые рассчитаны на одноразовое использование. После расходования топлива ее выбрасывают и покупают новую. Но умельцы предлагают не спешить тратить деньги и описывают способы, как можно приборы заправлять повторно, переведя их в статус многоразовых устройств.

Чтобы заправить одноразовую зажигалку в ее дне тонким сверлом (3,5…4,0 мм) сверлят отверстие. Предварительно определяются с его размещением, так как можно попасть в перегородку, которая присутствует в конструкциях всех приборов. Заметить ее можно, рассмотрев рисунок дна или посмотрев на корпус на просвет.

Изготавливают из резины гермоклапан. Материал должен быть мягкий – лучшим вариантом будет вакуумная резина, если ее нет, то подойдет и школьный ластик, который используют для удаления на бумаге карандашных следов.

Из резины вырезают брусок квадратного сечения. Пользуясь точилом, напильником, один из его концов делают в виде усеченного конуса. Этот конец смазывают слегка маслом (подходит, к примеру, сливочное), вставляют его в проделанное в дне корпуса зажигалки отверстие.

Резиновый брусок заталкивают в отверстие, одновременное прокручивая, пока конусная его часть не зайдет вовнутрь зажигалки на 7…9 мм. Обрезают внешний конец, оставляя выступ 3…5 мм.

Пользуются медицинской иглой 0,5…0,6-миллиметрового диаметра. Ее нижней частью плотно надевать на пластиковый переходник, которым оборудован баллон с заправочным газом. Иглой протыкают гермоклапан, устроенный в дне корпуса зажигалки из резинового бруска.

Придерживая иглу одной рукой, второй давят на баллон с газом. Через 10…15 секунд иглу вытягивают. За это время зажигалка заправляется газом примерно наполовину.

Чтобы заполнить полностью нужно выполнить подготовительные работы: зажигалку охлаждают, разместив ее на полчаса в морозильной камере холодильника; газовый баллон наоборот подогревают, опуская в нагретую до 50…60°С воду (кипяток использовать нельзя). После опять протыкают иглой гермоклапан, придерживая ее, давят на баллон 10…15 секунд. Операция приводит к полной заправке зажигалки.

Способ позволяет выполнять заправку многократно. При обнаружении протечек через клапан его меняют.

Есть способ, при котором сверлить отверстие не нужно. Снимают кожух, закрывающий верхний узел зажигалки. Выкручивают клапан несколько раз, отводя в сторону. Нажимают на рычаг зажигания, в результате чего клапан поднимется. Вставляют под клапан тонкий гвоздик, который не даст ему закрыться.

Берут газовый баллон, вставляют его в открывшееся отверстие под клапаном, надавливают и заправляют зажигалку. После снимают баллон, вынимают гвоздик, закрывают клапан, регулируют подачу газа.

Пьезо

Устройство пьезозажигалки.

Принцип поджигания, основанный на пьезоэффекте (от греч. ?? – piezo – давлю). Это явление, открытое братьями Жаком и Пьером Кюри в 1880 г, заключается в том, что при сдавливании монокристаллов некоторых веществ на их гранях возникают электрические заряды. Такой монокристалл заменяет в конструкции зажигалки кремень. Пьезоэлемент в зажигалке представляет собой маленький кристалл кварца, наделенный пьезоэлектрическими свойствами. Когда к кристаллу прилагается напряжение, кристаллическая решетка деформируется и меняются размеры кристалла. Это называется прямым пьезоэффектом. И, наоборот, при растяжении или сжатии кристалла кварца на его поверхности образуется напряжение. Этот явление называется обратным пьезоэффектом. Слабый удар по кристаллу кварца, разположенному в зажигалке, порождает напряжение в несколько сотен вольт. Так происходит электрический пробой, и между электродами проскакивает искра. Газ загорается. К слову сказать, пеьезозажигалка — это наукоемкое изделие, детище высоких технологий второй половины ХХ века и является своего рода мини- электростанцией … на ладони. В самом деле, не чудо ли, когда нажатие пальца на клавишу силой всего 20-30 Н напрямую преобразуется в высокое напряжение 10-20 тысяч Вольт? Более того, это практически неиссякаемый источник энергии, срок службы пьезоэлементов такого механизма не менее 12 лет!

Эти зажигалки не нуждаются в источниках энергии или других расходных материалах (кроме газа конечно же). Пьезоэлектричество генерируется в ходе инновационного процесса, в котором не используются стандартные электрические провода. Вместо этого искру получают при помощи естественных сил. Воспламенитель пьезо очень надежен. Пьезоэлектричесво не использует электрические соединения, хотя во многих приборах для получения искры в определенном месте используют провода. Для воспламенения в таких приборах обычно нужно нажать на кнопку.

Возможные причины неисправности устройства

• Причиной неисправности схемы может являться в первую очередь неисправный тиристор. Его можно заменить на аналогичный, к примеру — MCR2208.
• Вторая причина неисправности схемы может быть в транзисторе. В процессе работы он может выйти из строя по разным причинам. Транзистор желательно заменить на более мощный — кт815/817, хотя можно использовать и маломощные — КТ315 или, что еще лучше КТ3102.
• Редко, схема может выйти из строя из-за диода. Дело в том, что в некоторых схемах зажигалок для газа, используется обычный выпрямительный диод, но в последнее время почти во всех устройствах можно увидеть импульсный диод серии FR107.

Наступает Новый год — и вот из коробок на свет достаются ёлочные украшения и гирлянды. И если игрушка просто вешается на выбранное для неё место, то с гирляндами бывают разные случайности. Особенно это касается дешёвых вариантов. Каждый, кто хоть раз ремонтировал это чудо техники, знает, что китайская гирлянда, схема которой проста, имеет некоторые особенности.

Электронная плазменная зажигалка повышенной мощности

Не так давно в китайском интернет магазине алиэкспресс появились плазмозажигалки. Да, именно те, которые работают на основе дугового разряда. Те старые добрые дужки, которые так любят пускать новички — шокеростроители, и за которые порой их журили старшие товарищи.

На Ютубе уже появились ролики самодельных зажигалок того же типа, работающих на блокингах от одной банки 18650 аккумулятора. Все эти поделки имеют схожую особенность — длинная и тонкая дуга которая с легкостью поджигает бумагу, но с картоном и пластиком справляется крайне слабо. Так же, низкий кпд устройства, сильный нагрев полевика, вылеты при кз или кривой намотке повышающего транса.

Несколько лет назад уже приходилось собирать такую зажигалку на обратноходном инверторе. Мощность и злость конечно же выше тех, что висят в топе Ютуб. Питание 3.7в литиевого аккума, нагрев транзистора присутствует. Получив первую партию фетов ирф3205 с али, я незамедлительно эту хреновину и собрал, параметры тогда не мерил, за ненадобностью. Видео работы устройства ниже.

На том же Ютуб, в коментах под видео, человек пытающийся повторить конструкцию столкнулся с некими трудностями. Нестабильность работы устройства и сильный перегрев транзистора. После чего я вновь попытался собрать данный девайс.

К моему удивлению проблемы нестабильности настигли и меня, хотя как казалось, все должно было работать сразу. Оказалось, что новая партия фетов ирф3205 пришедшая из Китая, отличалась от предыдущих.

С ними то и пришлось повозиться, доводя до ума новую конструкцию.

Плазмо-зажигалка параметры:

Питание 2 банки литий-ионов, 3.7в. Напряг на момент замеров 8.2в.

Потребление тока 3.5, потребляемая мощность 29вт

Фет холодный после 10 сек работы, трансформатор ч-25 броневой феррит МН2000, на выхлопе порядка 25вт

Немагнитный зазор 4 кружочка бумаги А4, первичка 10витков 4 жилы 0.2мм, вторичка 900-1000 0.09мм.

Резистор частотозадающий 1.1к, Скважность 16,3к (51% заполнение), капы 10 нан. Кап по питанию lowesr 1000мк 25в

Прансформатор залит эпоксидкой под вакуумом, намотан на намоточном станке. (Ручками сколько не мотал пробивает)

Пробой стабильный воздуха 8мм, яркая оранжевая дуга. Толстый слой картона воспламеняется за секунду, по середине. (см. видео)

Рис1. схема устройства

Данный инвертор очень критичен к выбору трансформатора. Если вы намереваетесь использовать любой другой сердечник, скорее всего придется вновь подгонять параметры схемы.

Подгонку схемы лучше осуществлять меняя сопротивление резистора скважности, используя при этом ОДНУ банку лития 18650. Далее по возможности следует померить частоту и индуктивность первички, дабы рассчитать реактивное сопротивление дросселя

(Можно воспользоваться програмкой) 6я вкладка которой отвечает за рассчет реактивного сопротивления.

В моем случае реактивное сопротивление составило 33 ома, если снизить частоту, соответственно снизится и сопротивление дросселя, что может привести к пробою транзистора.

Насыщение сердечника — весьма неблагоприятное явление, связанное с увеличением частоты задающего генератора. В то время как сердечник входит в насыщение, его реактивное сопротивление падает, остается только активное, то-есть сопротивление провода. При использовании мощных аккумов транзистор при этом взрывается).

Нагрев сердечника-магнитопровода может свидетельствовать о близком к насыщению режиме работы трансформатора. На практике замечено — Ш образные сердечники входят в насыщение быстрее чем «броневые» Чтобы избавиться от насыщения следует установить в сердечник немагнитный зазор.

В моем случае зазор подбирался опытным путем.

рис. 2 жирная дуга

При нормальном режиме работы задающего генератора и правильном соотношении параметров трансформатора на выходе получаем злую оранжевую дугу, которая за секунды оставляет глубокие выгары в мясе. Так же быстро воспламеняются и предметы.

Принцип работы пьезоэлектрической газовой зажигалки

Процесс воспламенения газа длится доли секунды и для успешной диагностики поломки зажигалки и ее ремонта нужно представлять, что в этот момент происходит.

При нажатии на клавишу зажигалки она одновременно надавливает на рычаг управления клапаном подачи газа и шток пьезоэлектрического элемента.

Рычаг проворачивается относительно точки опоры и поднимает вверх газовое сопло, которое связано с клапаном подачи газа. Клапан открывается и газ поступает в сопло.

В этот же момент срабатывает пьезоэлектрический элемент и в зоне выхода газа из сопла возникает электрический разряд в виде длинной искры, которая и поджигает газ.

В кремневых зажигалках, в отличии от пьезоэлектрических, искра образуется за счет проворачивания пальцем стального колеса с насечкой, соприкасающегося с кремневым цилиндром.

Высота пламени регулируется с помощью поворота за выступ кольца, надетого на систему горения. При повороте по часовой стрелке, если смотреть со стороны сопла, высота пламени уменьшается и наоборот. В случае, если диапазона регулировки не хватает, то кольцо можно снять и установить в другое положение.

Газовая зажигалка может иметь другую форму или назначение, например, для поджога газа газовой плиты или проточного водонагревателя, но принцип работы у всех газовых зажигалок одинаковый. В момент включения подачи газа в его зоне возникает искра или электрическая дуга его воспламеняющая.

Электрозажигалка для газа своими руками

Радиолюбители и люди, разбирающиеся в электронике, не покупают воспламенители, ведь знают, что можно сделать плазменную электрозажигалку для газовой плиты в домашних условиях. На первый взгляд, это может показаться трудно, но если разобраться, всё гораздо проще, чем кажется. Для самоделки необходимо взять всего 3 вещи: неработающий высоковольтный модуль, батарейку мощностью 3,7 вольта и пробку. Такое устройство способно зажечь даже сырые материалы, оно воспламеняет гораздо лучше спичек и даже некоторых дешёвых моделей зажигалок.

План действий для создания самодельной электрической зажигалки для газовой плиты таков:

От края корпуса высоковольтного модуля необходимо отмерить 5 см.
Остаток аккуратно отрезаем по намеченной линий.
Отрезанную часть можно выкинуть, а на оставшейся можно увидеть два провода (вывод напряжения с трансформатора).
К этим проводам вкручиваем два небольших шурупа, немного рассверлив отверстия.
Из проволоки необходимо сделать контакты.
Шуруп возвращаем в модуль.
Осторожно припаиваем кнопку и блок питания.
С помощью изоленты скрепляем модуль с батарейкой.

Самодельное средство для зажигания готово. Можно опробовать его на бумажных изделиях или газовой плите. Такое устройство способно прослужить долгое время. Таким образом можно дать новую жизнь сломанному высоковольтному модулю, да ещё и сделать это с пользой.

https://youtube.com/watch?v=Ii26J4Qebqw

ТОП лучших зажигалок

Когда речь идёт о выборе бытового воспламенителя, важно не ошибиться и подобрать самое подходящее устройство. Все устройства имеют разнообразные характеристики, с которыми следует внимательно ознакомиться

Определиться поможет рейтинг пяти лучших воспламенителей.

Tefal K00511

Относится к лучшим пьезозажигалкам для газовой плиты. Её по праву можно назвать универсальным устройством, ведь она может использоваться как в доме, так и на природе. Для удобного хранения производители разместили на воспламенителе петлю, за которую его можно подвешивать. Удобная ручка позволяет поджигать газ с полной безопасностью. В Москве на зажигалку для газовой плиты предоставляется гарантия 24 месяца.

Irit IR-9066

Отличное решение для тех, кому нужна долговечная зажигалка на пьезоэлементе для газовой плиты. Пьезозажигалка Irit IR-9066 представляет собой уникальную модель, которая совместила в себе и кристалл, и газ. Долгий срок её службы обеспечивает возможность дозаправки газом. Сила пламени регулируется, а кнопку можно заблокировать, чтобы избежать случайного включения. Корпус изделия выполнен в синем цвете из пластика и металла. Проводник пламени имеет удлинённую форму и может гнуться, мощность огня регулируется.

Wisen 47052 WB-4

Одной из лучших пьезозажигалок для газовой плиты является Wisen 47052 WB-4. Она удобная в использовании, цвет воспламенителя может иметь разные вариации. Приятным моментом является небольшой вес зажигалки (100 г), длина изделия достигает 130 мм.

Polaris PGL 4001

Polaris PGL 4001 – универсальная зажигалка, имеющая пьезоэлемент и баллончик с газом. При необходимости можно осуществлять дозаправку газом. Цветовая гамма данных устройств состоит из жёлтого, зелёного и серого. Дизайн зажигалки очень стильный, поскольку корпус изделия полупрозрачный. Сила производимого огня регулируется, кнопка воспламенения имеет функцию блокировки. Зажигалка пьезоэлектрическая для газовых плит способна прослужить достаточно долгое время при правильной эксплуатации и дозаправке пропаном.

Nova Home Флэкси

Данная модель представляет собой девайс с огромными возможностями. Гибкая деталь для воспламенения обеспечивает простое использование прибора в труднодоступных местах, например, в духовом шкафу, колонках для нагревания воды. Кристаллы в зажигалке особенные: они не разрушаются. Это обеспечивает долгий срок службы изделия. Отлично подойдёт для дома, в котором есть малыши, поскольку имеет блокировку кнопки. При необходимости можно дозаправить зажигалку газом.

Изготовление оригинальной зажигалки — своими руками. Часть первая

Предлагаю вашему вниманию описание процесса создания оригинальной зажигалки.

В оформлении зажигалки использована памятная монета из серии «Иерусалим «.

Фото готовой зажигалки сзади — со стороны люка заправки бензином.

Фото готовой зажигалки спереди.

Пост рассчитан на людей, у которых руки растут из правильного места — из ПЛЕЧ !Поэтому — для всех )Думаю — опытным мастерам тут знакомы практически все технологические моменты и секреты, но в любом случае прошу не ругать — а добавлять свои секреты и подсказывать и начинающим мастерам, и мне.Я старался более-менее подроюно описать и сфотографировать основные моменты этого процесса.

Не могу не признать — долго, тяжело и даже немного нудновато — но результат довольно таки симпатичен, и оригинален (ИМХО ).Но и покупатели , и получающие в подарок — довольны этой зажигалкой, можно сказать очень.Заказчик этой зажигалки — девушка, и выбитое на этой зажигалке имя «NORAH» — это имя дедушки ( этой девушки) .

И весь заказ — это подарок дедушке, именно поэтому выполнено как подарочный набор.

Далее сам процесс изготовления в деталях.

Подарочный набор.

• Необходимые инструменты:Дремель или похожее — основной инструментмолоток железный и + мягкий
• плоскогубцы, круглогубцы
• олово, но предпочтительнее — оловянная паста

мечик на 3ммгазовая горелка

Вид сверху.

Начало. Материалы.

1. основное тело — медная тркбка 10-12 мм. от кондиционера, длина 15-18 см.2. куски латуни толщиной 0.5 -1мм.,45 на 45мм. + кусок латуни 30/30mm. — на люк.3. латунный патрон, куплена на EBAY 5,5$.4. Трубка 4мм — для кресала и кремня + 2 кусочка латуни 1 мм. (я беру от монеты)5. латунная штучка для украшения люка + латунная штучка для скрытия сварки.6.

2 латунные монеты7. медная проволока 2х4мм. для бортика на монеты8. 2 латунных колпачка для велика8. два переходника для велика ( под колпачок )9. два латунных болта 3х12 мм.10. 4 клёпки.11. свёрла разного диаметра.12 начинка для зажигалки : кресало, кремень, пружина, вата, фитиль.всякие мелкие штучки — которые можно заменить на свои — смотрите фото.

Расплющиваем латунную трубку — до ровной медной полосы.

Выбиваем — или нет — ваше имя.

Гнём до идеального круга — я делаю это мягким молотком.

свариваем ( пропаиваем) кольцо — тело зажигалки.

Скрываем украшаем место сварки — диаметр под клёпки 1.5 мм.

Отрезаем от патрона ( дремелем ) кусок резьбы для люка.

Предварительно так …

Припаиваем лист латуни — место под люк. Фиксация : канцелярские прищепки .

Припаяно

Не обращаем внимание на грязь

обрезаем лишнюю латунь, шлифуем, чистим.

Размечаем место под люк заправки.

Процесс — дремель работает.

Отверстие готово.

После вырезки отверстия — припаиваем резьбу для люка.

Чистим — примериваем кольцо люка.

Вид сбоку.

Подготавливаем материалы для изготовления держателя кресала.

готовая трубка для кремня с держателем кресала ( колёсико ).

Сверлим в теле зажигалки — отверстие для трубки — с противоположных сторон тела

Примерка трубки

Готовим держатель фитиля — отрезаем от переходника — кусок низа с накаткой, он нужен далее.

примерка держателя фитиля , гайка — часть латунного колпачка, отрезанного ранее.

общая примерка.

Привариваем. Олово будем чистить далее.

Вид снизу.

Чистим.

Вид снизу. далее — нарезаем резьбу снизу 3мм.

Примериваем болтик.

Подготовка — «приварка» второй стороны с монетой.

Примерка.

Примерка монеты и текста.

Набиваем текст. Снизу — огонь.

Припаиваем с прищепками — даже маленький сдвиг — очень критичен.

Результат.

Вид со стороны припаянной монеты.

обрезаем грубо.

Вид обрезанного снизу. Далее следует…

Спасибо — если смогли дочитать до этого момента )))

Поделился — Magen Kening.

Похожие записи:

Кальян из подручных средств в домашних условиях Как построить красивый дом в minecraft Домик на дереве своими руками Процесс создания воскопресса своими руками Сколько по времени нужно заряжать аккумулятор автомобиля? Плюсы и минусы пеноплекса для основания каркасного бассейна и инструкция по установке
