Подъёмник в гараж траверса на смотровую яму своими руками

Классификация моделей по разным характеристикам

Расточка блока цилиндров. Зачем нужно двигателю и можно ли сделать своими руками подробное видео

Существует множество исполнений одной задумки – системы блоков, объединенных канатом. Их дифференцируют в зависимости от способа применения и конструктивных особенностей. Познакомьтесь с разными типами подъемников, выясните, в чем заключается их назначение и чем отличается устройство.

В зависимости от сложности механизма выделяют

  • простые;
  • сложные;
  • комплексные полиспасты.


Пример четных моделей Простой полиспаст представляет собой систему последовательно соединенных роликов. Все подвижные и неподвижные блоки, а также сам груз объединяются одним тросом. Дифференцируют четные и нечетные простые полиспасты.

Четными называют те грузоподъемные механизмы, чей конец троса крепится к неподвижной опоре – станции. Все комбинации в таком случае будут считаться четными. А если конец веревки прикреплен непосредственно к грузу или месту прикладывания усилия, эта конструкция и все производные от нее будут называться нечетными.


Схема нечетного полиспаста

Сложный полиспаст можно называть системой полиспастов. В этом случае последовательно соединяются не отдельные блоки, а целые комбинации, которые вполне могут использоваться сами по себе. Грубо говоря, в этом случае один механизм приводит в движение другой подобный.

Комплексный полиспаст не относится ни к одному, ни к другому виду. Его отличительная черта – ролики, движущиеся навстречу грузу. В состав комплексной модели могут входить как простые, так и сложные полиспасты.


Объединение двукратного и шестикратного простого полиспаста дает сложный шестикратный вариант

В зависимости от того, что хотят получить при использовании полиспаста, их подразделяют на:

  • силовые;
  • скоростные.


А – силовой вариант, Б — скоростной

Силовой вариант используется чаще. Как следует из названия, его задача – обеспечить выигрыш в силе. Так как для значительного выигрыша нужны столь же значительные потери в расстоянии, неизбежны и потери в скорости. К примеру, для системы 4:1 при поднятии груза на один метр нужно натянуть 4 метра троса, что замедляет работу.

Скоростной полиспаст по своему принципу представляет собой обратную силовому конструкцию. Он не дает выигрыша в силе, его цель – скорость. Применяется для ускорения работы в ущерб прикладываемому усилию.

Основной показатель, на который обращают внимание при организации подъема грузов –кратность полиспаста. Этот параметр условно обозначает, во сколько раз механизм позволяет выиграть в силе. Фактически, кратность показывает, на сколько ветвей каната распределен вес груза

Фактически, кратность показывает, на сколько ветвей каната распределен вес груза.


Кинематическая кратность

Кратность подразделяют на кинематическую (равную количеству перегибов каната) и силовую, которая рассчитывается с учетом преодоления тросом силы трения и неидеальным КПД роликов. В справочниках приведены таблицы, которые отображают зависимость силовой кратности от кинематической при разных КПД блоков.

Как видно из таблицы, силовая кратность существенно отличается от кинематической. При низком КПД ролика (94%) фактический выигрыш в силе полиспаста 7:1 будет меньше выигрыша шестикратного полиспаста с КПД блоков 96%.


Схемы полиспастов разной кратности

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата

Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров. Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки. На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следующий шаг – изготовление задней балки, необходимо для поддерживания автомобиля со стороны, противоположной опрокидываемой. Длина балки должна быть примерно равна длине машины, потому берут четыре уголка 32 длиной 1500 мм, сваривают по два в квадратный профиль.

Их следует соединить между собой с помощью стержня квадратного сечения, вставляемого вовнутрь профилей, и с помощью заклепок.

Посередине задней балки необходимо приварить соединительный узел, изготавливаемый из листового металла. Он необходим для соединения задней, верхней и нижней балки между собой.

Последняя делается из сваренных в квадратный профиль металлических уголков и после крепится к задней балке и передней стойке. Остается лишь изготовить пальцы-стопоры, установить домкрат и все – самодельный автомобильный подъемник-опрокидыватель готов.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Создание основы

Чтобы сделать подъемник для ямы своими руками

, сначала требуется подготовить необходимые инструменты и материалы. Для конструкции нужны 2 металлические валы на 20, которые по длине соответствуют смотровой яме. В них прорезаются канавки с помощью небольшой болгарки и вставляются штопорные кольца.

Также для подъемника в яму гаража

нужны подшипники с внутренним диаметром 20 мм. Они надеваются с обеих сторон вала и обеспечивают свободное скольжение оборудования над гаражной ямой.

Дальше вал вставляется в металлическую трубу. Подшипники при этом должны быть снаружи, чтобы обеспечивать подвижность подъемника. При необходимости коммуникации подрезаются. Аналогичным образом оборудуется второй вал. Найти дельные советы и ознакомиться с рекомендациями профессионалов поможет мастерская полезных самоделок

Между трубами устанавливаются металлические перемычки, которые закрепляются с помощью сварки. В гараже подъемник

должен свободно перемещаться над ямой. Затем сверху на конструкцию требуется подобрать домкрат.

Подъемник в яму гаража

лучше брать на 3 тонны. Установку рекомендуется усилить арматурными прутьями. Дальше приваривается домкрат, а к нему присоединяется сваркой большая стальная труба, внутрь которой с двух сторон помещаются 2 коммуникации меньшего диаметра.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

  1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
  2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
  3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
  4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

  • вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
  • стопорное устройство оказалось неправильной конструкции;
  • стопорное устройство не выдержало нагрузки;
  • опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

  • магазинах, торгующих комплектующими для специальной техники;
  • предприятиях, имеющих на балансе старую строительную технику;
  • предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
  • пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство. Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью. Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Изготовление траверсы

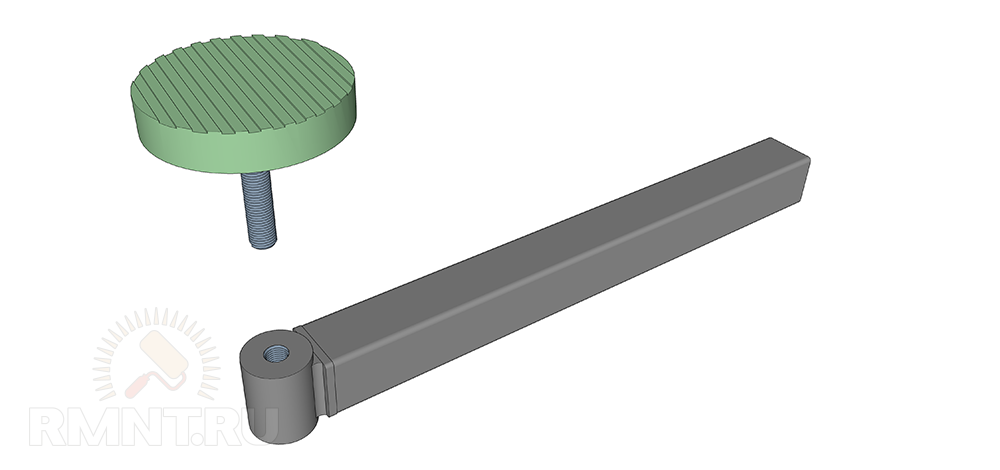

Внутрь балки с каждой стороны вставляют отрезки трубы 40х40х5 мм, длина каждого должна быть вдвое меньше центральной части траверсы. Наружные края крыльев глушат, затем приваривают к ним вертикально втулки с внутренней резьбой 14х1,5 мм. Втулки предназначены для вкручивания регулируемых по высоте упоров.

В стаканы площадки нужно вставить направляющие отрезки трубы 40х40х5 мм. Их длина может быть произвольной, но обычно достаточно 80–100 см. Направляющие расклинивают в стаканах с равномерным со всех сторон зазором, используя сложенную в несколько раз бумагу, а затем располагают на одинаковой высоте. Сверху накладывается и прихватывается сваркой балка траверсы. После этого нужно проверить свободу хода траверсы по вертикали, попутно выполняя крепление сваркой. Чтобы во время выполнения основного шва направляющие не покрутило, их нижние края рекомендуется связать двумя отрезками арматуры, расположенными перекрёстно по диагонали. Крепление направляющих к балке нужно усилить небольшими косынками. В месте примыкания к направляющим косынки должны иметь высоту не более 40 мм и прямоугольные порожки длиной 20–25 мм, выполняющие роль обратного упора. Таким образом, общая высота траверсы над полом составляет не более 100 мм.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления

Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору

Инструкция по эксплуатации и ТБ

При въезде автомобиля на яму траверсу выравнивают по опорным точкам, регулируя вылет крыльев и высоту упоров. Далее производится блокировка катков. При снятом домкрате устанавливается штанга-толкатель, которая поджимается винтовым штоком домкрата. Далее усилием гидравлики траверса поднимается на нужную высоту, и подъёмник блокируется шпильками.

Если домкрат не обеспечивает нужную высоту подъёма, его сливают, оставляя блокировочные шпильки для временного упора. После этого штанга меняется на более длинную и производится подъём в более высокое положение. Для большинства ситуаций нужен комплект максимум из 2–3 штанг разной длины, которые стыкуются со штоком домкрата переходной втулкой.

Спуск автомобиля производится в обратном порядке: сначала удаляются блокировочные пальцы, затем сливают домкрат. Если использовалась удлинённая штанга, спуск производится с промежуточным положением для замены толкателя. При необходимости переместить автомобиль вдоль ямы его нужно опустить до уклона не более 3–5°, затем убрать клинья из-под катков и перекатить подъёмник вручную или с помощью небольшой лебёдки. Такая конструкция допускает полноценное безопасное поднятие автомобиля с двух сторон, однако для этого рекомендуется продумать систему жёстких связей между обеими площадками, например, с помощью длинных резьбовых шпилек.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

  • Демонтировать крепления двигателя, болты, гайки.
  • После происходит подвод петель из стального троса, сцепление конструкции.
  • Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Покупка или самостоятельное изготовление?

У человека, который столкнулся с необходимостью завести себе автолифт, есть несколько вариантов решения этой проблемы. Новые подъемники всех типов можно купить в магазине или приобрести подходящий пользованный аппарат «с рук». Есть и третий вариант – сделать самому.

На первый взгляд, изготовленный самостоятельно автолифт должен стоить намного дешевле нового, поскольку в его цену не заложена зарплата рабочего, который над ним работал. Но так кажется только на первый взгляд. Новые китайские автолифты обойдутся в 90-100 тысяч рублей, в то же время материалы для собственного подъемника буду стоить от 100 до 120 тысяч.

С другой стороны, бившие в употреблении автолифты от дорогих фирм, могут обойтись дороже, чем новые китайские подъемники. Таким образом, основным критерием подбора остается надежность механизма.

При самостоятельном изготовлении подъемника берется за основу разработанная кем-то схема нагрузок, на которую и приходиться полагаться при эксплуатации автолифта. Прежде чем принять решение покупать подъемник и сделать его самому, каждый должен ответить на вопрос, кому он доверяет больше: себе или рабочим завода и технологиям, которые создали тот или иной автолифт?

Видео: автоподъемник своими руками.

Это интересно: Самостоятельное изготовление ручной картофелесажалки

Самодельный подъемник для авто своими руками чертежи

Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей. Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является подъемник для автомобиля.

Выбираем конструкцию

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства

Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное

Скорее всего, первым на глаза вам попадется двухстоечный подъемник, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

Еще один тип подъемника – ножничный, где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы – никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом.

Стоит также озаботиться изготовлением стопорных механизмов, позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.

И основная проблема, с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем. Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата

Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

  • на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
  • на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

Инструкция к гаражному подъёмнику

Во время выбора автоподъёмника в гараж следует детально разобраться в технических характеристиках и возможностях устройства. Правильный выбор – залог качественных работ в дальнейшем. Получить информацию можно у производителя или поставщика данного механизма.


Схема и размеры подъемника.

Рассмотрим, какие существуют виды подъёмников:

  1. Одностоечный подъёмник можно купить в специализированном магазине. Механизм представляет собой компактный кран, занимающий мало места, что подходит для частных гаражей.
  2. Двухстоечный подъёмник может быть оснащён электромеханическим или электрогидравлическим приводом. Такой автоподъемник используется практически в каждой автомастерской, он позволяет выполнить любые слесарные работы. Во время конструирования в учёт берутся высота до перекладин и промежутки между стойками.
  3. Гидравлический кран – наиболее популярный тип. Агрегат имеет высокую грузоподъёмность. Используя данный вид автоподъёмника, владелец сможет контролировать вытекание жидкости из сальников.
  4. Реечные. У них рассчитана опорно-рычажная система. Происходит взаимодействие рейки и храпового механизма.
  5. Пневматические. При самостоятельном сооружении такого типа подъёмника потребуется насос. Можно использовать колёса, прикрутив их к днищу домкрата, чтобы система была подкатной.
  6. Винтовые конструкции являются устойчивыми, компактными и эффективными. Но они обладают низкой грузоподъёмностью, небольшой высотой подъёма и необходимостью постоянно контролировать резьбу.

Самодельный подъёмник изготовляется исключительно под габариты автомобиля, а в первую очередь – под вес. Создание индивидуальной конструкции возможно при выполнении сборки и монтажа своими руками. Также, в итоге, получится более экономный вариант устройства.

Ремонтные ямы считаются менее практичными, чем подъёмные устройства. Станциями технического обслуживания автомобилей, как правило, используются двухстоечные подъёмники грузоподъёмностью 3-4,5 тонны. Рассмотрим четыре этапа, которые выполняются при создании подъёмника червячного типа.

Сначала нужно вмонтировать в боковые стены помещения заготовленные уголки из стали. В итоге, капот автомобиля должен находиться под этими уголками. Сантиметровая плита крепится при помощи восьми болтов на полках уголков. Её размещение над двигателем автомобиля можно менять при необходимости.

После этого на плите фиксируется червячный редуктор. Далее надевается шпонка на приводной вал и выполняется её фиксация. В плите нужно смастерить отверстие для цепи диаметром 2 см. Далее пропускается цепь через пройму и смыкается кольцом. После этого необходимо надеть на выходной вал звёздочку поменьше и соединить их.

Принцип использования подъёмника

После создания подъёмника следует правильно его эксплуатировать для большего срока службы.


Чертеж подъемника для установки в гараже.

Приступаем к работе:

  • открутить болты, которые крепят двигатель к раме;
  • петли, сделанные из троса, подводятся под двигатель, а потом концы петель набрасываются на крюк;
  • выполняется запуск вращения приводного вала конструкции путём перебирания окольцованной цепи;
  • неторопливо и осмотрительно начинайте подымать двигатель;
  • после выхода двигателя из-под капота прекратите подъём;
  • отгоните автомобиль на 1 метр вглубь помещения, освобождая место для столика.

Обязательно использование надёжного столика, поскольку ему придётся выдерживать большие грузы. Рекомендуется, чтобы столик был с колёсиками для упрощения его перемещения по гаражу.

Большие размеры автомобиля

Автовладельцу не всегда приходится работать с легковым автомобилем. Для работы с большим двигателем задействуются несколько помощников, которые будут оттягивать двигатель, висящий на тросах, к прочному столу. Первый человек, не задействованный в оттягивании двигателя, крутит редуктор в обратную сторону.

Если однажды пришлось выполнять такую роботу, то может возникнуть желание модернизировать конструкцию. Есть возможность приделать к стальной плите колёсики с целью оттягивания её к боковой стене, а там уже опустить двигатель на стол. Для улучшения и упрощения процесса эксплуатации подъёмника его можно оснастить электрическим мотором.

Где взять проект

Здесь возможны два варианта:

  1. Сделать проект гаража с хозяйственной частью самостоятельно. Все не так страшно, и сил и времени данный процесс займет не так уж и много, а деньги сэкономить получится большие. Да и временные затраты сократятся, ведь отпадет необходимость в поиске специалистов, ожидании в порой весьма длительной очереди. Застройщик вполне в состоянии самостоятельно сделать несложный чертеж, если предварительно уже определился с толщиной и размерами стен.
  2. Если финансы позволяют, то лучше всего обратиться за помощью в создании проекта гаража с навесом и хозблоком к специалистам. В подобной ситуации вы точно уверены в правильности всех расчетов, вплоть до мелочей, а соответственно – на этапе строительства не возникнет никаких досадных недоразумений, а постройка получится надежной и добротной.
