Двигатель на 380 подключить на 220 в через конденсаторы и без конденсаторов

Содержание

Схема включения трёхфазного электродвигателя на 220В

Электродвигатели с возможностью подключения и к двум типам электрической цепи, имеют различные технические характеристики, касающиеся рабочего напряжения. От этого зависит схема их подключения к 220В, и показатели потери рабочих мощностей.

Установить, как подключить определённый тип мотора, можно по обозначению на шильдике корпуса:

Для подключения двигателя к однофазной цепи используются два варианта:

Подключение трёхфазного электродвигателя потребует использования конденсаторов для переменного тока. Без них электричество от одной фазы будет проходить по обмоткам, но вращения ротора не происходит. Чтобы создать смещение фазы, получить крутящий момент магнитного поля, к одной из обмоток подключаются конденсаторы. Важный момент – использовать конденсаторы постоянного тока для переменной сети нельзя, из-за высокой вероятности их взрыва в процессе работы.

Всего в схеме присутствуют два их типа: С1 – пусковой, и С2 – рабочий. Номинальное напряжение у каждого из них должно быть не менее 300В. В идеале, лучше взять устройства с ещё большим показателем – свыше 350В. В продаже можно встретить конденсаторы, специально предназначаемые для запуска электродвигателя. Они имеют соответствующее обозначение, и использовать их как рабочие запрещено. Минимально необходимая ёмкость конденсаторов зависит от мощности электродвигателя, и показана в таблице в микрофарадах:

Сама схема подключения трёхфазных электродвигателей с использованием конденсаторов, как в варианте «звезды», так и «треугольника», будет выглядеть весьма просто:

Схема звезда треугольник

Во многих отечественных электрических двигателях уже собрана схема звезда, нужно только реализовать треугольник. По сути, Вам необходимо произвести подключение трех фаз и собрать звезду из оставшихся шести концов обмотки. Для лучшего понимания ниже просмотрите чертеж звезды и треугольника электродвигателя. Здесь концы нумеруются с левой стороны на правую, номера 6, 4 и 5 присоединяются три фазы, как на схеме:

Фото – Звезда и треугольник электродвигателя

В соединении звезда с тремя выводами или как его еще называют звезда треугольник, самым главным достоинством является то, что вырабатывается максимальная мощность электрического двигателя. Но вместе с тем, это соединение довольно редко используется на производстве, гораздо чаще его можно встретить у мастеров-любителей. Главным образом это потому, что схема очень сложная, и на мощных предприятиях просто нет смысла организовывать такое трудоемкое соединение.

Читать также: Как припаять латунь к нержавейке


Фото – подключение звезда

Для того чтобы схема работала, Вам понадобится три пускателя. Схема изображена на чертеже ниже.


Фото – схема подключения звезда треугольник

К первому пускателю, который обозначен К1, с одной стороны подключается электрический ток, а к другому присоединяется обмотка статора. Свободные концы статора присоединяются к пускателям К2 и К3. После этого обмотки с пускателя К2 также подсоединяются к остальным фазам, для образования треугольника. Когда в фазу включается пускатель К3, то остальные концы немного укорачиваются и у Вас получается схема звезда.

Заметьте, что третий и второй пускатели на магнитах нельзя включать одновременно. Это может привести к короткому замыканию и аварийному отключению автомата электродвигателя. Для того, чтобы этого избежать, реализовывается своеобразная электроблокировка. Принцип её работы прост – когда включается один пускатель, то выключается другой, т.е. блокировка размыкает цепь его контактов.

Принцип работы схемы относительно прост. Когда в сеть включается первый пускатель, обозначенный К1, реле времени электродвигателя включает также третий пускатель К3. После двигатель заводится по схеме звезда и начинает работу с большей мощностью, чем обычно. Спустя определенный временной отрезок, реле времени отключает контакты третьего пускателя и включает в сеть второй. Теперь двигатель работает по схеме треугольника, немного снижая мощность. Когда нужно отключить питание, включается цепь первый пускатель, во время очередного цикла схема повторяется.

Нужно отметить, что мы не рекомендуем реализовывать такое соединение без определенного опыта и навыков. В любом случае при самостоятельной работе лучше проконсультироваться с профессионалами.

Видео: двигатель 380 в 220

Синхронный мотор

Синхронный — это двигатель переменного тока, у которого частота вращения ротора равна частоте вращений магнитного поля . Если по-простому вращение магнитного поля статоре и вращение ротора одинаковы. Это почти автомат с постоянными параметрами.

Если ещё проще, что асинхронный что синхронный имеют одинаковые статоры , но разные роторы, а значит разные способы как подключить электромотор. Если на роторе есть электрообмотка проводов к которой подается ток — это синхронный. Если есть магниты — это тоже будет синхронный электродвигатель, правда постоянного тока, что используется в стиральной машине автомат фирмы LG.

Достоинства

Работа с cos Фи~1. Мы знаем, что:

Постоянный ток

Переменный ток

где:

  • P — мощность
  • U — напряжение
  • I -Сила тока

По-простому это часть сопротивления, что выходит в результате индукции (что-то вроде второго резистора);  *1

  • Из-за высокого cos Фи -экономны в плане электричества чем асинхронные при одинаковой мощности;
  • Высокая механическая прочность;
  • Можно использовать как генератор;
  • Максимальный момент, развиваемый на валу равномерный с самого нуля. Используется линейная зависимость от сети, а не квадратичная как у асинхронных двигателей, что так же является плюсом в стиральных машинах;
  • На валу постоянная скорость — стабильна скорость вращения при перегрузках. просадках не используя дополнительных автомат систем;
  • Подключение не вызывает проблем;

Недостатки

  • Сложность конструкции;
  • Сложнее пуск;
  • Необходимость дополнительных автоматов, блоков и устройств;
  • Дороже, а значит чаще ремонт и обслуживание
  • Дороже, что так же увеличивает стоимость стиральной машины. Для стиральной машины автомат это не большая разница, а вот для стиральных прошлых времен — это огромное удорожание.
  • Дополнительные контакты, а следовательно шанс выхода их из стоя;
  • Регулировка скорости вала двигателя возможна только одним способом, с помощью применения частотного преобразователя.

Сфера применения

Где нужна большая мощность (при больших мощностях их преимущества превосходят недостатки.), где не надо частые пуски, остановки,а также нет необходимости в регулировки оборотов  применяют синхронные двигателя:

  • В промышленых стиральных машинах автомат;
  • В компрессорах;
  • Прокатных станках;
  • Мельницы;
  • Соковыжималки;
  • Поршневых насосах и другом подобном оборудовании;

Какую схему выбрать и какая лучше?

Итак, как соединить обмотки звездой и треугольником мы разобрались, но здесь как раз и начинается «все самые интересные вопросы», причем эти вопросы у людей возникают чаще всего либо при подключении трёхфазного двигателя к однофазной сети, либо при подключении двигателя к частотному преобразователю с однофазным входом и линейными 220В на выходе и в других ситуациях.

Возможность изменения схемы соединения обмоток нужна для того, чтобы один и тот же двигатель мог эксплуатироваться в электросетях с различным напряжением.

Какую схему лучше выбрать? Вопрос не корректный, нужно соединять обмотки в ту схему, номинальное напряжение которой соответствует напряжению в электросети. Эта информация указана на шильдике электродвигателя.

Если на шильдике вашего двигателя указано как на фото выше «Δ/Y 220/380» — это значит что если линейное напряжение в питающей сети 220В – нужно соединять обмотки треугольником, если 380В – звездой. Если вы будете его подключать к однофазной сети 220В с конденсаторами – обмотки также соединяются треугольником.

Если на шильдике указано только одно напряжение и значок схемы (см. рисунок ниже), то возможности изменить схему соединения нет, и в брно, скорее всего, выведено будет 3 провода.

Встречаются и двигатели, которые в сети 380В работают, соединенными по схеме треугольника, схема звезды в этом случае рассчитана на работу в сети 660В, что вы можете наблюдать на следующей фотографии.

Но зачастую такие двигатели используются для пуска с переключением со звезды на треугольник, это делают для понижения пусковых токов.

В этом случае напряжение 380В подаётся сначала на обмотки соединенные по схеме звезды, так как номинальное напряжение для этой схемы 660В двигатель в момент пуска питается от пониженного напряжения и к каждой из обмоток прикладывается всего по 220В.

Когда обороты двигателя возрастают, происходит переключение на треугольник. И уже к каждой обмотке прикладываются их номинальные 380В.

Схема подключения электродвигателя с переходом со звезды на треугольник при пуске

Что будет если перепутать звезду и треугольник?

Чтобы ответить на этот вопрос вспомним формулы мощности трёхфазной нагрузки:

Для упрощения представим, что у нас есть сеть с каким-то определенным напряжением, пусть это будет 220/380 вольт, а также есть 3 лампы накаливания с номинальным напряжением 220В. И еще раз посмотрим на рисунок с распределением напряжений и токов в звезде и треугольнике.

Так как линейное напряжение у нас 380В, а в «звезде» фазное в 1.73 раза ниже линейного, то делаем вывод, что для работы в номинальном режиме нужно подключить эти лампочки звездой, тогда к каждой из них будет приложено 220В.

Теперь соединим их в треугольник, и что получится? Первое что бросается в глаза – к каждой лампе приложено уже 380В вместо 220В номинальных.

Несложно догадаться, что в этом случае наши лампочки просто сгорят, то же самое произойдет и с обмоткой двигателя.

Что при этом происходит с мощностью?

Если питающее напряжение и нагрузка неизменны, то при переключении со звезды на треугольник мощность, выделяемая на этой самой нагрузке, возрастёт в 3 раза. Это происходит потому, что напряжение на каждой лампе увеличилось в 1.73 раза, за ним настолько же вырос и ток.

Формулы для вычисления мощности в обоих случаях одинаковые, но цифры в них различаются, давайте проведем 1 расчет для примера.

Допустим, ток нагрузки в схеме звезды у нас был 1А, тогда полная мощность в звезде равна:

При этом мощность одной лампы в этом случае равна 220 ВА.

В треугольнике к каждой лампе приложено напряжение в 1.73 раза выше – 380В, соответственно и ток через лампу (фазный ток)

возрастет на столько же. При этом не забывайте, чтолинейный ток в звезде и так будет в 1.73 раза больше, чем фазный. Найдем полную мощность по трём фазам:

S=√3*Uл*Iл=1.73*380В*(1.73А*1.73) = 1.73*380В*3А=1972 ВА

А на одной лампе выделится мощность равная:

Но это не значит, что при соединении по схеме треугольника двигатель будет выдавать в 3 раза большую мощность, при питании от номинального для этой схемы напряжения двигатель будет выдавать свою номинальную мощность.

Источник

Общие схемы подключения двигателей с 380В на 220В через конденсатор

Чаще всего при необходимости решения такой задачи используют рабочий и пусковой конденсаторы (батареи конденсаторов). Базовые схемы подключения треугольником и звездой на 380В можно видеть на следующей иллюстрации:

Нефиксированная кнопка «Разгон» используется для активации параллельно подключенного пускового конденсатора. Ее необходимо удерживать до тех пор, пока двигатель не наберет максимальных оборотов. После этого пусковую цепь необходимо обязательно разъединить, чтобы предотвратить перегревание обмоток. Если мощность двигателя мала, пусковым конденсатором можно пренебречь, работая только через рабочий.

Расчет емкости конденсаторов ведется по следующим формулам:

Емкость пускового конденсатора при этом должна быть вдвое выше рабочей. Если не прибегать к расчету по формулам, то можно воспользоваться значением 7 мкФ/кВт.

Практическое применение показывает, что более эффективным является подключение треугольником, так как при этом распределение напряжения в обмотках будет более равномерным, да и мощность снижается меньше. Есть правда одно ограничение, которое касается компоновки клеммного блока двигателя. Если под его крышкой находится лишь три вывода на 380, то имеет место заранее предустановленная схема соединения, которую не изменишь. Если же там располагается шесть выводов, то можно выбирать, какой вариант организовать. Характерное обозначение наносится на металлическую табличку с характеристиками.

Если 380-вольтовый двигатель предполагается использовать на 220В в режиме с частыми пусками и остановками, то базовую схему можно доработать с организацией цепи динамического торможения:

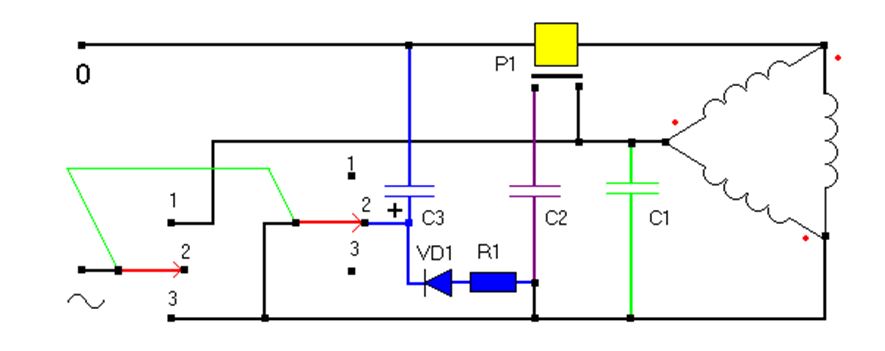

Здесь можно видеть включение двигателя треугольником через емкостную цепь конденсаторов С1 (пускового) и С2 (рабочего). Дополнительно организована цепь на транзисторе и элементе сопротивления, которая подключается трехпозиционным ключом. Когда он находится в положении «3», напряжение сети 220В поступает на обмотки статора и кнопкой К1 можно совершить его запуск. Для остановки двигателя ключ переводится в положение «1», после чего на обмотки подается постоянный ток и осуществляется торможение. Следует отметить, что этот переключатель имеет только два фиксированных положения «2» и «3». Для использования обычного двухпозиционного ключа в эту цепь необходимо будет добавить еще один конденсатор. Выглядит это следующим образом:

Ранее уже упоминался тот факт, что однофазный ток приводит к организации разнонаправленных эквивалентных магнитных полей статора и ротора, которые можно сдвинуть (заставить вращаться) в ту или иную сторону. Следовательно, можно реализовать на практике схему реверсного подключения электродвигателя на 380В:

Схема является в некотором роде комбинацией двух предыдущих, только здесь использованы сдвоенный переключатель и пуск через реле Р1.

https://youtube.com/watch?v=tqwz6Uv7mlE

Рассмотренные в статье схемы являются базовыми, но в зависимости от конкретного случая их можно модифицировать как угодно, чтобы добиться включения в однофазную сеть 220В трехфазного асинхронного электродвигателя на 380В.

Способы подключения трехфазного электродвигателя в однофазную сеть 220 В

Можно использовать различные способы при необходимости подключить такой двигатель в сеть 220 В. Все они имеют и достоинства, и недостатки.

Во-первых, можно изменить способ подключения обмоток на «треугольник», придерживаясь нужной полярности, если до этого использовался способ «звезда». Ведь треугольник является более оптимальным способом подключения для сохранения мощности, так как напряжение для каждой обмотки будет распределено одинаково — по 220 В.

Как это сделать? Согласно схеме на рисунке выше, соединение звездой предполагает подключение начал обмоток (1; 2; 3) к сети, а соединение концов (6; 4; 5) в месте перемычкой. Чтобы изменить соединение обмоток на «треугольник», нужно установить перемычки между: (1-6); (2-4); (3-5). Указанная схема очень проста для применения, однако ее можно использовать только к двигателям мощностью не более 1,5 кВт.

Для электродвигателей большей мощностью для гарантированного пуска двигателя и нормальной работы  необходимо использовать другие способы, где возможно изменить направление вращения (реверс двигателя). Схема такого подключения показана на рисунке ниже.

В чем заключается принцип действия этого способа? Способ подключения обмоток — также «треугольник». Сp и Cп — конденсаторы, Cп необходим для запуска и разгона электродвигателя, а Ср — при дальнейшей после запуска работе. Кн — кнопочный выключатель, R — резистор, разряжающий конденсатор после пуска двигателя, а изменение направления движения двигателя осуществляется с помощью переключателя SA.

Зачастую бывает, что под рукой нет емкости с необходимым номиналом. Для достижения нужной емкости собираются батареи из конденсаторов. Если соединить их параллельно друг другу, емкость суммируется.

Благодаря существующим формулам можно точно рассчитать емкости рабочих конденсаторов, эти формулы можно найти в интернете и успешно применять. Однако чтобы не углубляться в сложные математические расчеты, можно на каждые 100 Вт брать 7 мкФ (микрофарадов). Также в интернете можно найти сервисы, позволяющие произвести онлайн-расчет емкости конденсатора. Используйте тот вариант, который удобен вам! Что касается пусковых конденсаторов, их емкость должна быть в 3 раза больше, чем у рабочих.

Для пусковых конденсаторов также можно применять электролитические . Их основное преимущество — большая емкость при равных габаритах, которое достигается особым строением электродов.

Учитывайте то, что мощность двигателя в этом случае достигнет лишь 50-60%, зато вы сможете работать с прибором от однофазной сети 220 В.

Как правильно подобрать конденсаторы?

Чтобы получить надёжную работу трёхфазного асинхронного двигателя в однофазной электросети конденсаторы надо правильно выбрать. При этом надо помнить о том, что величина 220 В напряжения однофазной электрической сети это величина условная, поскольку реально напряжение изменяется от нуля и до амплитудного значения, которое больше чем 220 В и равно примерно 310 В, то есть больше в 1,42 раза. Но реальные величины напряжения могут быть ещё больше. А поскольку для конденсатора существует номинальное напряжение, его величина при работе от электросети должна быть выбрана с небольшим запасом. Желательно использовать конденсаторы с номинальным напряжением 350 В.

Если нашёлся асинхронный движок предназначенный для трёхфазной электросети в которой величина фазного напряжения меньше 220 В вместо схемы «треугольник» надо применить схему «звезда». Конденсаторы также будут для такого варианта с иными величинами ёмкости применительно к мощности движка. Она является паспортной величиной и всегда указывается в сопроводительной документации к электродвигателю и обычно есть на его металлическом ярлыке, расположенном на корпусе (на шильдике). По величине мощности легко определить силу тока в номинально нагруженном движке. Для этого делится его мощность в Ваттах на 220.

Полученное значение умножается на коэффициент 12,73 для схемы «звезда» и на коэффициент 24 для схемы «треугольник». В результате получается ёмкость в микрофарадах. Ёмкость конденсаторов при запуске двигателя суммируется из двух конденсаторов. Дополнительный конденсатор подбирается опытным путём по запуску нагруженного движка. При опытах надо быть предельно аккуратным в обращении с заряженными конденсаторами. Поскольку рекомендуется применять различные модели металло- бумажных конденсаторов, они долго удерживают заряд. Поэтому рекомендуется припаять к клеммам конденсаторов резисторы с сопротивлением 3 – 5 кОм для ускорения их разряда.

Важно запомнить, что при подключении электродвигателя 380 В на 220 В стандартных решений нет. Всегда приходится идти на эксперимент

Его надо выполнять при строгом соблюдении мер безопасности.

В домашнем хозяйстве на участке нередко приходится пользоваться электродвигателями, которые работают от трехфазной сети на 380 вольт. И если три фазы к участку подведены, то проблем с подключением электрического мотора не возникает.

А что делать в том случае, если на участок заходят всего два провода (ноль и фаза), то есть на участок подается однофазное напряжение 220 вольт? Выход один – провести подключение электродвигателя 380 на 220 В, для чего можно воспользоваться разными схемами.

Схема подключения трехфазного двигателя к однофазной сети.

Сразу же оговоримся, что оптимальный вариант подключение электрического двигателя, работающего на 380В, к трехфазной сети. Это обеспечит и номинальную мощность прибора, и номинал вращения, отсюда и эффективность работы агрегата. Поэтому любое вмешательство в параметры создает условия снижения качества эксплуатации.

Схемы подключения

Давайте рассмотрим обе схемы подключения. Начнем с треугольника

В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:

  • Два контакта подсоединяются к сети.
  • Один через конденсатор к обмотке.

Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться. Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой. На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.

В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.

Этапы подключения пускателя для второго конденсатора

Для начала были произвольно выбраны 2 контакта, которые были соединены между собой перемычкой. Здесь клеммы можно протягивать сразу – больше никаких дополнительных проводов к ним коммутироваться не будет.

Устанавливаем перемычку между контактами второго пускателя

Здесь дело вот в чём. Конечно, монтаж второго магнитного пускателя – это дополнительные проблемы, однако, в моём случае, была поставлена цель вообще ничего не приобретать в магазине. Как уже говорилось, кнопочные посты, оказавшиеся в наличии, были старого образца – на пусковой кнопке присутствовал лишь один постоянно разомкнутый контакт. Если же их два, то необходимость в монтаже второго пускателя сразу отпадает, что значительно облегчает работу. В описываемом мною варианте работы больше, зато она учитывает все возможные нюансы, которые могут возникнуть в процессе коммутации.

От перемкнутых контактов второго пускателя отводим провод – он нужен для подачи питания и присоединяется к клемме подачи фазы на первое устройство, а именно на «L1».

Подключение провода для подачи питания на второй пускатель

Катушка второго магнитного пускателя

Понятно, что второй магнитный пускатель не сможет обойтись без стабильной подачи напряжения на катушку. Для обеспечения стабильности, соединяем контакт «L2» первого устройства с её клеммой при помощи отдельного провода. В моём случае, для наглядности, выбрана тёмно-коричневая жила.

Подключение коричневого провода на контакт «L2» рабочего пускателяКоммутация другого конца жилы с одной из клемм катушки второго пускателя

У некоторых может возникнуть вопрос, почему вся коммутация производится на клеммах магнитного пускателя? Ведь, если большую её часть перенести на вводной автомат, обслуживание и ремонт впоследствии будет проводить значительно проще. Изначально и я так подумал, однако столкнулся с проблемой малого размера контактора – несколько проводов в него просто не помещались. Что же касается клеммы пускателя, то она значительно больше, что упрощает сам процесс коммутации. После её окончания, для удобства, можно объединить несколько жил, подходящих к одной клемме, при помощи небольшого хомутика или просто смотать их изолентой.

Схемы подключения

Давайте рассмотрим обе схемы подключения. Начнем с треугольника

В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:

  • Два контакта подсоединяются к сети.
  • Один через конденсатор к обмотке.

Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться. Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой. На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.

В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.

Выбор емкости рабочего и пускового конденсатора

Напряжение его должно быть не менее 300 В, но оптимальным вариантом это 400 В. Рекомендуется брать типов МБГО, МБПГ, МБГЧ.

Расчет рабочей емкости производится по формуле:

Сраб. = 4800 × I U, где I номинальный ток электродвигателя, А. U, напряжение сети, В.

При включении по схеме треугольник рассчитывается по формуле:

Сраб. = 2800 × I/ U

В некоторых случаях принимают приблизительный расчет емкости, на каждый киловатт мощности электродвигателя берется 70 – 100 мкФ емкости. Такой расчет используют, когда двигатель после перемотки и существует определенная погрешность, так как нельзя в условиях электроцеха сделать ремонт и при этом достичь номинальных технических характеристик. В этом случае рабочую емкость нужно собирать из нескольких, что бы потом добавлять или уменьшать.

Расчет пусковой емкости Спуск=Сраб×(2-3)

Несколько советов

  • Включение двигателей мощностью более 4 киловатт 380 В на 220 В в частных домах не рекомендуется. Просто будет выбивать автоматический выключатель.
  • После окончания работы на контактах конденсаторах долгое время присутствует опасное напряжение, остерегайтесь к ним прикосновения
  • При схеме подключения двигателя 380 на 220 В он не должен работать в холостую, так как при этом он сгорит.

Схема подключения электродвигателя на 220В через конденсатор

Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор. Давайте разбираться в ней.

Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток. Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается. Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

  • Скорость вращения не изменяется.
  • Мощность сильно падает. Конечно, говорить о конкретных цифрах здесь не приходиться, потому что падение мощности будет зависеть от разных факторов. К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Но в любом случае потери будут составлять от 30 до 50 процентов.

Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды. У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В. Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду

С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.

И еще один очень важный момент. Если вы устанавливаете в однофазную сеть электродвигатель с напряжением 127/220 вольт, то понятно, что к сети напряжением 220В можно подключиться через звезду. Потери мощности гарантированы. Но сделать в данном случае ничего нельзя. Если будет произведено подключение этого прибора через треугольник – мотор просто сгорит.

Соединение конденсаторов

В электрических цепях нередко производят подключения, состоящие из нескольких конденсаторов, имеющих разные типы соединений.

Последовательное соединение

Если левая пластина первого конденсатора несет заряд со знаком «плюс», правая из-за электростатической индукции получит его со знаком «минус». При этом он будет смещен от левой обкладки второго конденсатора, что, в свою очередь, положительно зарядит ее и т. д.

Последовательное соединение конденсаторных элементов

Напряжение, приложенное к общей емкости конденсаторов, будет складываться из напряжений на каждом из них:

а для всей батареи последовательных элементов:

то q/С = q/С1 + q/С2 + q/С3.

Количество электричества в последовательной цепи одинаково, значит допустимо разделить обе части уравнения на q.

Рассчитать емкость элементов, собранных в последовательную цепь, можно по формуле:

1/С = 1/С1 + 1/С2 + 1/С3 + …

Важно! Величина, обратная суммарной емкости конденсаторных элементов, соединенных в последовательную цепь, составляет сумму обратных величин емкостей отдельных компонентов

Параллельное соединение

Когда емкость конденсаторов мала, они включаются параллельно. Как рассчитать общую емкость такой цепи, определяется теми же зависимостями, но с учетом того, что напряжение на конденсаторных пластинах будет одинаковым:

Параллельное соединение конденсаторных элементов

Количество электричества на каждом конденсаторе составит:

q1 = V x C1, q2 = V x C2, q3 = V x C3.

Общий заряд конденсаторной батареи:

q = q1 + q2 + q3 = V/C1 + V/C2 + V/C3 = V x (C1 + C2 + C3), а С = С1 + С2 + С3.

Важно! При параллельном соединении конденсаторных элементов каждый из них подключен на полное напряжение электроцепи, а общая емкость суммируется. В сети есть сайты, имеющие калькулятор для расчета конденсатора при разных конфигурациях электросхемы, а также позволяющих определить емкость, задавая свои структурные параметры, как для плоских, так и для цилиндрических элементов

В сети есть сайты, имеющие калькулятор для расчета конденсатора при разных конфигурациях электросхемы, а также позволяющих определить емкость, задавая свои структурные параметры, как для плоских, так и для цилиндрических элементов.

Подсчет итоговой ёмкости

При параллельном соединении конденсаторов их ёмкости складываются, а вот при последовательном — наоборот, суммарная ёмкость будет меньше, тут равна сумма обратных значений. Когда два одинаковых конденсатора соединяются параллельно суммарная ёмкость удваивается, а если последовательно, то уменьшается в два раза. То есть сумма ёмкости двух конденсаторов по 100 микрофарад может быть и 200 μF, и 50 μF. Всё зависит от типа их соединения между собой.

Другой пример: суммарная ёмкость конденсаторов 60 μF и 90 μF при параллельном соединении будет 150 μF, при последовательном — 36 μF. Это можно творчески использовать при подборе из того, что есть, или при покупке подешевле.
