Типичные места подсоса воздуха
Воздух обычно попадает через неисправные уплотнения или отказавшие запорные клапаны, поскольку механические разрушения стенок трубопроводов маловероятны.
Топливная система
Топливная система находится под давлением, создаваемым погружным бензонасосом. Появление воздуха на его входе скорее можно характеризовать как отсутствие некоторого количества топлива, чем подсос кислорода. Далее в топливопроводы воздух также попасть не сможет из-за перепада давления. Остаётся один путь – через вентиляцию бака, которая относится к топливной системе.
Вентиляция происходит принудительно через адсорбер и его клапан. Именно отказ клапана станет причиной появления лишнего воздуха. Блок управления уверен, что клапан закрыт, а значит не учитывает этот дополнительный кислород, отсюда и перебои в работе.
Впускной коллектор
Основной путь неучтённого потока может происходить чрез впускной коллектор, поскольку он расположен уже после дроссельной заслонки и датчиков расхода.
Здесь имеются многочисленные уплотнения, каждое из которых может отказать. Лишний кислород вызовет обеднение смеси, которое не сможет стабильно компенсироваться топливной коррекцией. Мотор начнёт «троить», подёргиваться и часто глохнуть, мощность понизится, а расход возрастёт.
Чаще всего теряет герметичность стык между коллектором и головкой блока, уплотнённый прокладкой. Со временем она потеряет упругость, а подтяжка шпилек коллектора ослабнет.
Форсунки
Топливные форсунки (инжекторы) располагаются на общей рампе с одной стороны, а с другой – вставлены на силе упругости резиновых уплотнительных колец в гнёзда впускного коллектора вблизи стыка с головкой.
Слишком большая механическая нагрузка на эти кольца, а также высокая рабочая температура, особенно если рядом расположен ещё и выпускной коллектор или агрегат турбонаддува, способствуют потере герметичности и началу подсоса воздуха через уплотнения форсунок во впускной коллектор.
Вакуумный усилитель тормозов (ВУТ)
Вакуумный усилитель получает разрежение из того же впускного коллектора через штуцер, шланг и обратный клапан.
Возможностей для появления неплотностей здесь достаточно, прохудиться может всё перечисленное плюс мембрана усилителя или его корпус. Что приведёт к проявлению тех же общих симптомов подсоса во впускной коллектор.
Дроссельная заслонка
Пропускать воздух в нужном количестве – основная работа дроссельного патрубка с заслонкой, регулирующей поток по команде водителя. Эта система сбалансирована через датчик положения дросселя и регулятор холостого хода, перекрывающий дополнительный байпасный канал в обход дросселя.
Если заслонка по каким-то причинам плотно не закрывается или открывается на ненормированную величину, то блок управления двигателем этого не замечает, поскольку данные он берёт исключительно об угле поворота оси заслонки, считая общую геометрию узла штатной.
Причин неполного закрытия достаточно, основной из них может стать загрязнение канала. Отсюда и дополнительный воздух со всеми вытекающими, а точнее, втекающими последствиями.
Выпускной коллектор
Трещины или прогар прокладок на выпуске ведут к выходу выхлопных газов наружу с характерным звуком. Но имеется также и парадоксальный с виду факт обратного забора воздуха.
Дело в том, что процесс выхлопа носит пульсирующий характер, поэтому во время провалов давления снаружи забирается воздух, содержащий кислород.
На входе в катализатор имеется датчик, задача которого состоит как раз в определении наличия этого газа в выхлопе с последующей выдачей сигнала контроллеру двигателя.
Опознав это, как чрезмерно бедную смесь, компьютер начинает её обогащать, что ведёт к увеличению расхода, перегревам и прочим неприятностям. Виною тому оказывается неожиданный с виду подсос в выпускной коллектор.
Вентиляция картерных газов
В штатном режиме её влияние учтено и подобные заборы посторонних газов не мешают работе двигателя. Имеется лишь одна характерная неисправность – отказ клапана, который иногда ставится в систему вентиляции. Вот в этом случае и начинается забор неучтённого воздуха.
Газобаллонное оборудование не всегда является штатным оснащением, поэтому его монтаж и регулировки могут быть выполнены небрежно, что приводит к переобеднению смеси лишним кислородом. По обеим причинам, некачественной настройке или нарушениям герметичности.
При использовании подобных систем необходимо производить регулярные проверки, именно их дефекты ведут к изменению температурного режима и механическим поломкам в моторе.
Способы проверки
Многие автолюбители считают, что найти место подсоса легко. Главное, прислушаться и уловить характерный свист. Однако без специальных инструментов сделать это сложно. Обнаружить проблему еще тяжелее, если неисправность кроется в небольшой трещине или в вакуумных шлангах. Здесь не обойтись без специализированного оборудования.
Первым делом, если видимых трещин и звуков не обнаружено, необходимо проверить герметичность вакуумного усилителя. Заглушив машину, водителю нужно жать на тормоз и удерживать педаль. После запуска двигателя наблюдают за состоянием педали. Если она провалилась, то это говорит об отсутствии подсоса.
Чаще всего подсос возникает в области соединения усилителя с патрубком. Эта проблема характерна для российских машин, по типу ВАЗ 2110. На помощь в обнаружении неисправности приходит мыльная жидкость. Владельцу нужно разбрызгать раствор на узел и обнаружить пузырьки. Неисправные соединительные части меняют на новые.
Для определения неисправности иногда используют компрессор, но описанная методика не всегда бывает эффективной. С помощью компрессора часто обнаруживают развоздушивание. Сначала необходимо открепить фильтр, при этом подсоединить компрессор к системе подачи воздуха. Систему замыкают, используя в качестве переходника топливные фильтры ГАЗ.
Продемонстрировать проблемную область поможет дымогенератор. Данный предмет не всегда встречается в мастерских, но водитель может смастерить его самостоятельно. Для проведения диагностики во впускной коллектор направляют дым. После этого становится понятно, откуда дым уходит. В этих местах нарушена целостность системы.
Для создания дымогенератора используется пневматический пистолет, компрессор с ресивером и сигареты. В пистолет устанавливают сигарету, при этом подсоединяя его к компрессору. Дым поступает в коллектор, а водитель старается уловить место его выхода.
Если водитель заметил повреждения вакуумного шланга, то это еще не говорит о том, что ему нужно срочно покупать новый. В автомобильных системах установлены длинные шланги, которые можно обрезать и снова соединить его с «движком». Обычно повреждения обнаруживаются в конце шланга. Чтобы в дальнейшем утечек больше не было, стоит проверить надежность затянутых хомутов. Как только неисправность устранена, нужно включить мотор и дать ему поработать на холостых. В этот момент следует внимательно прислушаться к звукам. При желании владелец может заменить шланг на новый, но стоит купить аналогичный по размерам элемент.
Методы обнаружения неисправности
Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.
Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:
- Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
- Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
- Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.
Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.
Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.
Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:
- Наберите в шприц объемом 20 см 3 бензина.
- Запустите двигатель и обождите, пока холостой ход немного выровняется.
- Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
- Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.
Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.
Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.
Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.
Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.
Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.
Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!
Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.
Основными симптомами подсоса воздуха являются:
- возросшие обороты холостого хода
- плавающие обороты на холостом ходу
- неадекватное реагирование двигателя на нажатие/отпускание педали газа
- возросший расход топлива
Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.
Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?
Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.
Способы проверки герметичности
Есть несколько способов проверить герметичность. Некоторые из них быстрее, чем другие, а некоторые требуют дорогостоящего оборудования. Рассмотрите следующие способы, чтобы найти лучшее решение в вашем случае.
1. Осмотрите и проверьте, нет ли незатянутых шлангов на двигателе
Первое место для проверки утечки вакуума — шланги на двигателе. Проверьте наличие трещин или ослабших креплений. Каждый автомобиль имеет уникальную схему вакуумных трубок. Убедитесь, что хомуты достаточно затянуты.
Попробуйте сдвигать хомуты сбоку. Если они легко двигаются, значит их нужно затянуть. Если вы все ещё не можете определить место утечки — дополнительно осмотрите поверхности.
2. Распылите мыльную воду вокруг зоны впуска
Это, вероятно, самый простой и дешёвый способ проверить подсос воздуха. Разбрызгивайте мыльную воду вокруг впускного коллектора и поврежденных шлангов во время работы двигателя. Вы увидите пузырьки воздуха, в зонах утечки.
Смотрите видео о том, как искать подсос воздуха с помощью мыльного раствора:
3. Используйте дымогенератор
Это профессиональный способ. Его используют автомеханики для проверки подсоса воздуха в течение нескольких минут. Но для этого потребуется дорогое оборудование.
4. Распылите очиститель карбюратора
Есть те, кто использует очиститель карбюратора для обнаружения подсоса воздуха. Для этого запустите двигатель на холостой ход. Распылите очиститель на области, которые вы подозреваете в утечках. Обороты двигателя начнут увеличиваться, когда есть подсос воздуха.
Это связано с тем, что очиститель карбюратора попадет в двигатель и горит с топливом.
Это интересно: Подробный расчёт окупаемости газового оборудования на автомобиль
Выявление
Выхлопная труба, потерявшая герметичность.
Уплотнения топливного насоса высокого давления.
Подача воздуха осуществляется через ручной рычаг бензонасоса.
Дымо или парогенератором
Уплотнения топливного насоса.
Моральное старение пломб.
Диагностика неисправности заключается в отключении топливного насоса и заправке его от другой емкости (например, пластиковой канистры). Емкость емкостью 3 ÷ 4 литра, два прозрачных шланга длиной один метр, пара хомутов. Соблюдая чистящие средства, замените прямую и обратную топливопроводы от ТНВД на прозрачные трубки, и удалите из них воздух.
Один из способов удалить стравливающий воздух — очистить рабочую зону и зону бака над топливным насосом. Необходимо открутить «возвратный» винт, через который воздух выходит через сифон до появления топлива. Крепежный винт вставлен на место. Запустив двигатель на несколько минут, удаляют оставшийся воздух.
Возможные неисправности
Завершается проверкой топливного фильтра (обычного фильтра), помещая его под топливный насос высокого давления.
- Возникновение утечек в топливной системе в автомобилях с дизельным двигателем вызвано атмосферным давлением. Это выше давления, создаваемого при перекачке топлива из бака автомобиля. Он предполагает замену латунных топливопроводов на резиновые, пластиковые и соединение их стяжками. Шланги из таких материалов имеют меньший срок службы. Это связано с тем, что синтетические шланги в пространстве под капотом нагреваются, провисают, трутся и способствуют утечке воздуха в результате истирания.
- Таким образом, механическое напряжение, перегрев, использование очищающих средств, способных размягчать неметаллические материалы и герметики, можно отнести к первопричине всасывания воздуха.
- Датчик положения дроссельной заслонки используется для определения скорости и степени открытия дроссельной заслонки. Датчик положения дроссельной заслонки, сокращенно DPDZ, — это устройство, которое изначально было разработано для преобразования угла положения дроссельной заслонки в постоянное напряжение. Этот датчик считается одним из датчиков всех электронных систем управления двигателем на автомобиле с впрыском топлива. После получения сигнала от датчика положения дроссельной заслонки контроллер контролирует угол отклонения дроссельной заслонки. Электронный модуль управления использует информацию от датчика положения дроссельной заслонки для выбора режима «только дроссельная заслонка».
Прежде чем обсуждать диагностику датчика положения дроссельной заслонки и симптомы неисправности, поговорим о значении датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, так как его показания позволяют блоку управления рассчитывать пропорции топлива и регулировать угол опережения зажигания. Если датчик выходит из строя, водитель немедленно информирует водителя о проблеме. Появляется сообщение об ошибкена панели приборов, а именно индикатор «Чек»
Обратите внимание, что возникающая неисправность указывает только на неисправность цепи датчика положения дроссельной заслонки, но не может быть обнаружена. Это означает, что если настройки датчика нарушены, устройство не сможет распознать ошибку
Электрическая система системы управления двигателем обнаруживает обрыв провода или короткое замыкание. В системе зажигания и питания могут быть некоторые признаки неисправности. Кроме того, воздух может засасываться так называемым дроссельной заслонке или к увеличению оборотов из-за неисправности. Вращение имеет некоторые внешние признаки, но коды ошибок не сохраняются в памяти электрического блока. Разберем основные признаки неисправности:
Как сделать дымогенератор для проверки подсоса воздуха своими руками
Дело в принципе не хитрое. Достаточно под рукой иметь пачку сигарет, герметичный контейнер для пищи, пару шлангов и самодельный дымогенератор готов. Такой прибор можно использовать даже для профессиональной диагностики автомобилей.
В контейнере вырезаем два отверстия и герметично вставляем в них два шланга. В один из низ соединяем автомобильный компрессор или любой другой. А в другой шланг изнутри контейнера засовываем сигарету и подключаем к ресиверу впускного коллектора. Закрываем герметичную крышку. Дым от дымогенератора будет показывать утечки впуска на авто.
Таким образом, в домашних условиях своими руками можно определить подсос воздуха.
Такой приборчик для диагностики авто тоже будет стоить средств. Надо купить контейнер, шланги, хомуты, компрессор для подкачки шин. Все это выйдет в копеечку и пользоваться таким способом поиска подсоса воздуха стоит в крайнем случае.
По – возможности для проверки надо ехать к спецам, у которых есть профессиональный прибор. Заплатив порядка 300 рублей, узнаете, где нет герметичности на вашем авто и тут же устраните.
Проверка ДВС на воздушный подсос
Чтобы убедиться есть ли в двигателе подсос воздуха, нет необходимости ехать на СТО и отдавать кругленькую сумму. Наличие подсоса воздуха можно проверить самостоятельно.
Для этого откручиваем ДМРВ от бокса воздушного фильтра и вынимаем его.
Далее запускаем автомобиль и закрываем впуск рукой или каким-либо предметом.
При герметичной системе двигатель должен заглохнуть, а впускная гофра сжаться и оставаться в сжатом положении несколько секунд.
Если автомобиль не глохнет или глохнет, но гофра не сжимается, то вероятнее всего в автомобиле имеется подсос воздуха и необходимо приступать к его поиску.
Как определить место подсоса воздуха
Выявить место подсоса воздуха сложно, если нет специальных приспособлений. Частенько, при маленькой трещине в пайпах или вакуумных шлангах, без специального оборудования найти ее невозможно. Хотя наличие подсоса воздуха можно определить на слух — по характерному свисту или шипению.
Проверка герметичности тормозного вакуумного усилителя и его соединений
Выявить неисправность вакуумника довольно просто. Как правило, достаточно на заглушенном автомобиле 3-4 раза нажать педаль тормоза и держать ее. После этого следует запустить силовой агрегат. Если педаль немного провалилась, значит, подсоса нет.
Есть и другой метод. Если двигатель реагирует на нажатие педали тормоза, то следует заглушить вакуумную магистраль до усилителя, например, болтом по размеру шланга. После этого прогреть силовой агрегат и совершить пробную поездку. Если двигатель стал работать четко и без перебоев, то виноват во всем вакуумный усилитель.
Также на автомобилях отечественного производства, таких как ВАЗ 2106-2115, подсос возникает в месте соединения вакуумного усилителя с его патрубком. Это легко проверить с помощью мыльной воды: с помощью пульверизатора обильно обработать узел, и если есть пузыри воздуха, то следует заменить неисправный соединительный элемент.
Использование компрессора
Данный способ не является самым эффективным, но при этом может помочь выявить развоздушивание системы. Для этого требуется отсоединить воздушный фильтр, и с помощью переходника подключить компрессор к системе подачи воздуха, при этом следует замкнуть систему. Как правило, в роли переходника отлично подходят топливные фильтры от автомобилей ГАЗ, поскольку они имеют большой корпус и маленькое входное отверстие.
Метод поливки соединений
Подсос воздуха даст о себе знать, если место обильно полить мыльным раствором. Как правило, прохудившийся узел начнет пузыриться. Делать такую процедуру следует на заведенном двигателе. Обычно после попадания воды на проблемный узел, силовой агрегат отзывается снижением оборотов.
Также обработать соединения можно горючей жидкостью, например, аэрозольным карбклинером. После попадания на место подсоса, очиститель проникает во впуск, из-за чего обороты силовой установки увеличиваются, затем опускаются. Такой метод очень эффективен, если проблема заключается в прохудившихся прокладках, изношенных резинках форсунок или в неплотно закрученных соединениях.
Генератор дыма
Это один из самых эффективных способов, что практикуется на станциях технического обслуживания. Дымогенератор четко указывает на место подсоса воздуха. Он крепится сразу после ДМРВ к впускному коллектору. После того как дым поступает во впуск, он сразу же распределяется по всему пространству, после чего создается небольшое давление, под действием которого дым выходит из мест подсоса воздуха. Такой метод очень эффективен и позволяет без особых усилий выявить проблемную деталь во впускной системе. Стоимость опрессовки дымом составляет 600-900 рублей, в зависимости от региона.
При желании дымогенератор можно сделать самостоятельно. Для этого понадобится свеча накала от дизельного двигателя, железная или стеклянная банка, шланг и сосок для бескамерных шин. Как же сделать дымогенератор из этих предметов? Все предельно просто: в крышке банки нужно сделать три отверстия. Одно — под сосок, второе — под свечу накаливания, а третье — под выходной шланг. Затем наливаем в тару глицерин или моторное масло так, чтобы свеча накаливания была немного погружена в него, и надеваем крышку. К нашему нагревателю подключаем питание 12v, после чего начнется выделение дыма, затем соединяем выходной патрубок с заглушенным мотором и накачиваем его дымом, подключив к штуцеру от безкамерки автомобильный компрессор.
Выявление
Рассмотрим разные способы выявления подсоса воздуха в двигатель через форсунки.
Опрыскиванием
Признаки подсоса определяются опрыскиванием воды (можно шприцем) на шланги работающего двигателя. Жидкость, попадая в щели, на отверстия, трещину рукавов или пробитую прокладку, вызывает снижение оборотов мотора.
Другим аналогичным методом проводится орошение этого же сегмента узлов эфиром, что приводит к повышению оборотов. Итак, выявляя места подсоса, следует внимательно отслеживать чистоту работы двигателя. Для нахождения места просачивания можно воспользоваться измерением степени разряжения за дросселем. В этом случае снятый шланг подключается к элементу управления дроссельной заслонки.
Видео о выявлении подсоса методом опрыскивания
Дымо или парогенератором
Прибор обнаруживает подсосы во внутренних полостях, где есть воздух. Закрывая дроссельную заслонку какой-либо пробкой, подключают его к впускному коллектору. Через неплотности, трещины начинают просачиваться струйки дыма.

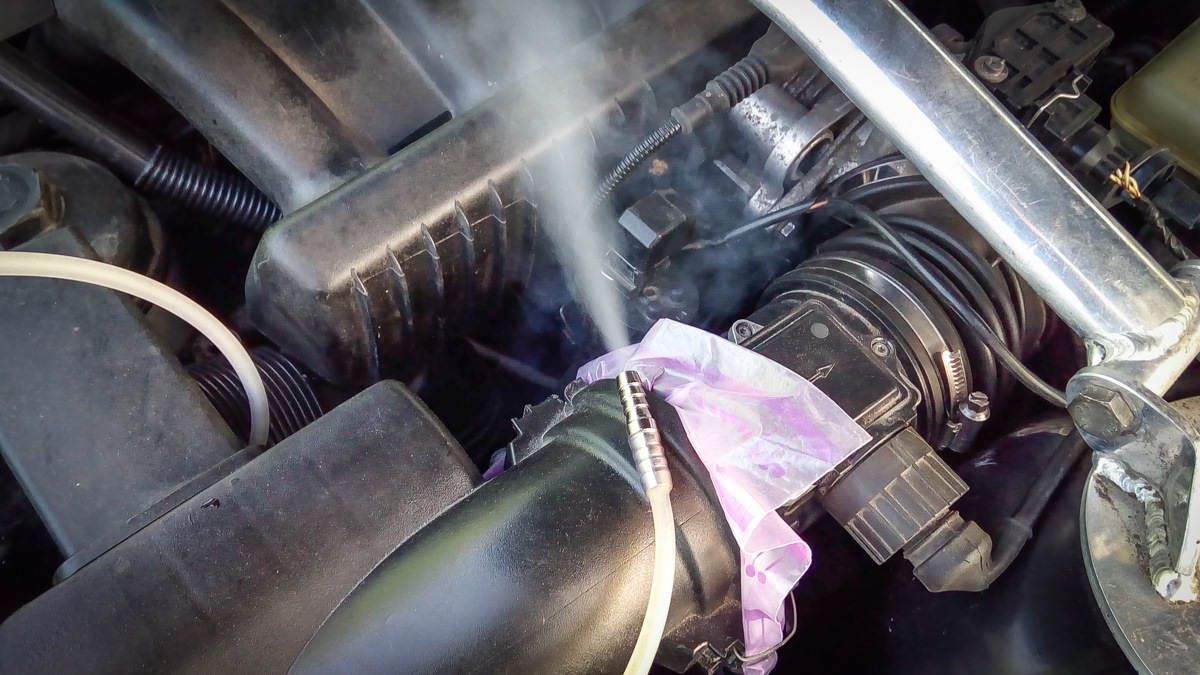

Проверяем подсос воздуха с помощью дымогенератора
Устройством проверяется также места утечки в выпускной системе, заглушив выхлопную трубу глушителя. Достигается это выставлением поршня любого цилиндра в ВМТ и убеждением в перекрытии клапанов. В этом случае дым, пройдя открытые клапана, перетекает в выхлопную систему, выявляя изъяны плотности этого участка. С этой целью мотор запускается и в режиме холостого хода прослушивается возможное появление шипения, специфического свиста.
Видео о проверке подсоса воздуха с помощью парогенератора
Возможные неисправности
Зная возможные участки просачивания, выявляются неисправности:
- Трещина в соединении выпускных клапанов.
- Пробоина прокладки коллектора.
- Прокладки дросселя.
- Вакуумный усилитель, шланги.
- Неполадки крышки РХХ (задней).
- Рукава от воздушного фильтра до дроссельного узла.
- Уплотнения манжет форсунок.
- Заглушка ресивера.
- Клапан адсорбера.
- Диафрагма датчика давления топлива.
Не услышав каких-либо звуков, можно начинать процесс пережима шланга, идущего к впускному коллектору.
Сжимая рукава ВУТ (вакуумный усилитель тормоза) или регулятора давления смеси слышится стабильная работа двигателя. Убирая инструмент (круглогубцы), чувствуется сброс оборотов. Этот дефект свидетельствует о наличии отверстий или трещин на проверяемом шланге. Возможны неисправности усилителя, клапана адсорбера.
Особенности проверки на карбюраторных двигателях
Как мы уже говорили выше, первое на что нужно обратить внимание на таких двигателях при подозрении на подсос воздуха – карбюратор. Проверьте, все ли топливо проходит через режим холостого хода
Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана
Проверьте, все ли топливо проходит через режим холостого хода. Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана.
Если двигатель заглох, то ситуация упрощается, так как клапан рабочий. Снимите его и отверните жиклер холостого хода. Проверьте диаметр отверстия жиклера он должен быть 0.40 – 0.45 мм (смотрите характеристики вашего карбюратора). Если диаметр жиклера больше, чем согласно ТУ, то замените его.
Заведите двигатель и методом откручивая ЭМК постарайтесь выставить ХХ. Если это не получается сделать и ощущается, что двигателю не хватает топлива, то значит где-то подсасывает воздух.
Обратите внимание на возможный изгиб фланца карбюратора. Чтобы проверить подсасывает под ним воздух или нет, налейте под него воду
Если двигатель начал глохнуть, значит проблема в изгибе. В данном случае мы горючую жидкость не применяем, так опасно. Все подробности смотрите в видео от Наиля Порошина.
