Стал подбирать детали, не стал ударятся в точность схемы, собрал пассивные элементы и вместо КТ3102 поставил КТ315, по справочнику посмотрел у какой буквы больше коэффициент усиления, их и поставил. Вместо КТ503 впиндюрил КТ3107.

Взял лак для ногтей и начал мазать кисточкой, а она широко рисует, заменил кисточку отверткой для часовых дел. Забыл, я ж с начала нарисовал карандашом на текстолите, просверлил отверстия (сверлить лучше на деревяшке: текстолит не гнется и есть куда сверлу уходить)

Потом сел паять и паял, паял, паял. Фух, устал паять. Дай думаю еще и басуху заэкранирую. Снял звучки, вытащил все крутилки. Нашел медную пластину, вырезал по размерам. Зафиксировал собранный экран внутри басухи. Сделал коробочку из того же медного материала. Вот что вышло.

Один недостаток — выключатель внутри остался, он по идее делается на гнезде для штекера. Так как я живу в деревне, у нас нет магазинов, где продаются такие разъемы. Я сделал выключатель.

Гитарный усилитель (ГОЛОВА)

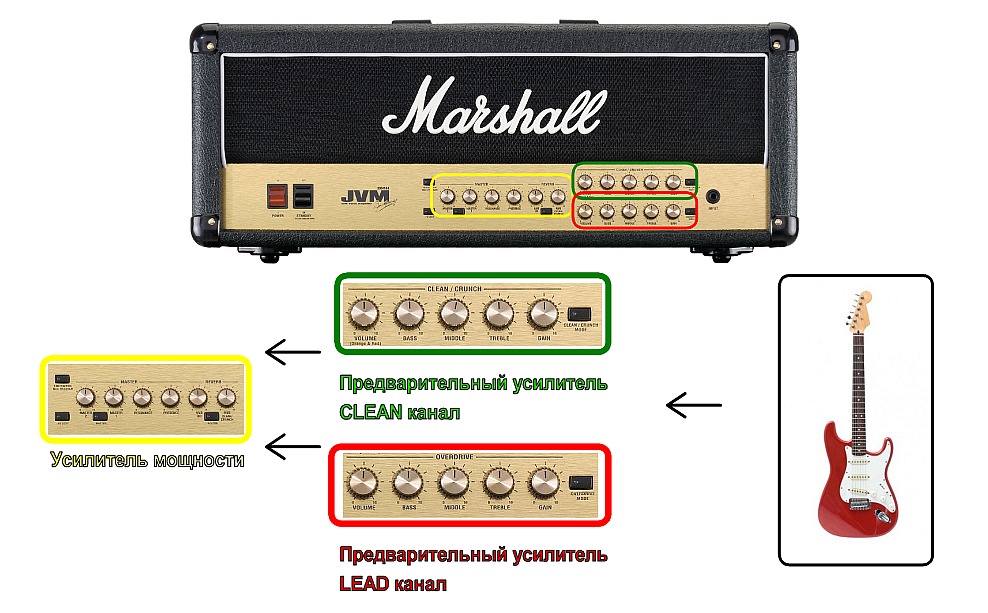

Принципиальная модульная схема схема такого усилителя показана на рисунке ниже. Гитарный усилитель состоит из двух основных модулей. Это предварительный усилитель (ПРЕАМП), и усилитель мощности (ПОВЕРАМП или ОКОНЕЧНИК). Предварительный усилитель является главной частью устройства. Именно в нем формируется весь основной звук. Конструктивно он состоит из нескольких, как минимум двух, независимых каналов усиления. Каждый из них имеет свой отдельный темброблок и другие элементы управления. Первый канал усилителя — это канал чистого звука (CLEAN). Он предназначен для игры на неискаженном звуке гитары. Отличается невысоким усилением и минимальными искажениями сигнала. Второй канал — это канал перегруженного звука (LEAD) именно он нам делает «хеви метал».  После формирования звука в предварительном усилителе, его надо усилить по мощности и вывести на динамик. Этим занимается усилитель мощности. Надо отметить, что оконечный усилитель тоже может вносить искажения в сигнал и формировать звук, но не стоит забывать, что делает он это только на максимальной мощности и, если мы говорим о домашнем применении, то использование его в таком режиме практически не допустимо. Вы просто оглохнете и не сможете услышать, что вам будет говорить полиция и соседи, которые ее вызвали, а ведь это так интересно!

Гитарная колонка и динамик (КАБИНЕТ)

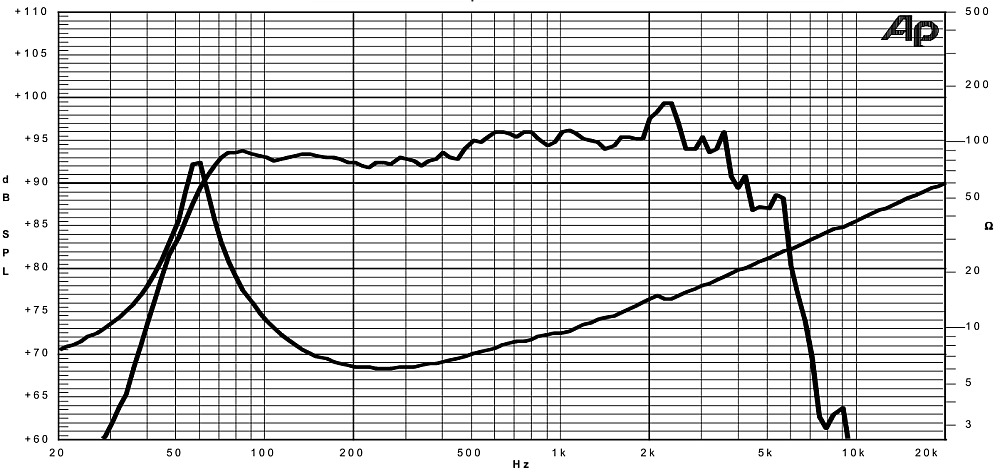

С усилителя наш звук идет на гитарный кабинет. Чем же он отличается от вашей любимой HI-FI колонки? Первое и самое главное, что надо знать о гитарном кабинете, это то, что он имеет очень сильный завал на частотах свыше 5Кгц. В то время как HI-FI колонка имеет диапазон до 20Кгц. Но ведь все знают, что чем больше, тем лучше!? А вот и нет! В нашем случае это не так. Дело в том,  что  гитара — инструмент среднечастотный и не имеет никакого полезного музыкального сигнала на частотах более 5Кгц. Типичная частотная харрактеристика гитарного динамика показана на рисунке.Более того! Когда мы переходим на канал перегруза, то гитарный сигнал начинает обогощяться различными гармоническими  искажениями, и эти искажения возникают по всему частотному диапазону и простираются гораздо дальше заветных 5Кгц. На слух это выглядит как страшный зудо-срач на высоких частотах. Именно этот эффект называется ПЕСКОМ. Слушать такое решительно не возможно, и остается одно самое правильное решение – срезать все выше 5Кгц, и желательно в ноль! Тем более, что в гитарном динамике это получилось само собой!  В отличие от домашнего музыкального центра основное требование к гитарной колонке всегда была громкость и звуковое давление. Это приводило  конструкторов к увеличению размера динамика и повышение его чувствительности. Побочным эффектом выполнения этих требование было создание легкого бумажного диффузора. А он имеет как раз такую узкую полосу пропускания.  Но не будем подробно на этом останавливаться. Потом почитаете  в специальной статье, посвященной гитарным кабинетам.

Примеры звука

Исходный «опорный» звук – просто запись в линию.

Guitar.ru · Запись в линию

Через лампу:

Guitar.ru · Запись через лампу

Чувствуется, что звук стал более прозрачным, ярким. Играл через такой преамп долгие годы в транзисторный комбик; однажды воткнулся напрямую и поразился – настолько мутным показался звук без лампы. Перейдя на ламповый комбик, ламповый преамп снял с «боевого дежурства» – там от его применения эффекта нет.

При использовании нескольких примочек втыкайте данный преамп после полупроводникового овердрайва – в этом случае звук станет более читаемым. Также хорошие результаты показал он на басу: звук становится более ярким, в особенности с бриджевого датчика; басить при этом нисколько не мешает.

А сейчас небольшая попытка теоретического изыскания.

Гитарный предварительный усилитель — схема

Предварительный гитарный усилитель паяем на отдельной плате, позже помещённой в экран от помех. Фото платы предусилителя показано ниже. Его основа два операционных усилителя с блоком регулировки тембров и усиления.

Это простое, но проверенное схемное решение, которое обеспечивает отличную тональность всего диапазона. Конструкция идеально подходит для тех гитаристов, которые хотели бы получить отличный звук. Элементы управления тембром имеют достаточный диапазон, чтобы охватить практически что угодно, от скрипки и до бас-гитары.

Предусилитель использует двойной операционный усилитель для усиления. Транзистор, включен по схеме эмиттерного повторителя и имеет низкое выходное сопротивление, после мастер-регулятора громкости. Как показано на схеме, есть типичный гитарный вход, с которого можно получить очень жирный овердрайв, а затем настройку подходящего уровня

Обратите внимание, что при использовании операционного усилителя TL072, возможен шум с большим количеством высоких частот. Настоятельно советуем использовать OPA2134 — операционный усилитель от Texas Instruments, тогда вы получите действительно самый тихий гитарный усилитель, который вы когда-нибудь слышали!

Простой встроенный предусилитель для бас-гитары

Сидел я как-то, искал в Сети простую примочку на басуху, чтоб звук нормальный и овердрайва наворотить можно. Тут друг говорит, что хочет активный звукосниматель купить на гитару. Вот я и подумал, а что, верно, фон и шумы в основном в кабеле от гитары до примочки возникают. А если непосредственно запихать в басуху этот предусилитель? Ведь принцип активного звучка — это предусилитель в звукоснимателе. И вдобавок заэкранировать гитару.

Короче, нашел на Датагоре статью «Портативный усилитель для головных телефонов RED-31 c 3V питанием». По параметрам он как раз подходит, как предусилитель. Начал собирать, взял басуху.

Предусилитель для гитары с каналом Distortion.

Предусилитель для гитары с каналом Distortion.

Гитарный предусилитель с каналом Distortion

Проект с сайта Construyasuvideorockola. Пьезо-датчики и гитарные звукосниматели имеют малый выходной сигнал, поэтому его невозможно подключить напрямую ко входу усилителя мощности. Для этих целей между гитарой и усилителем ставится предварительный усилитель. Один из вариантов схемы гитарного предварительного усилителя рассмотрен ниже. Он включает в себя два канала, первый для чистого звука, второй реализует гитарный эффект Distortion. Оба канала имеют независимые трехполосные регуляторы тембра. Данный преамп возможно использовать практически с любым усилителем мощности и прекрасно подойдет для конструкций гитарных комбиков. Принципиальная схема показана на двух изображениях, то есть схема самого предусилителя, и схема канала Distortion соответственно:

Предусилитель с 3 полосным эквалайзером

Схема входного предусилителя с регулятором перегруза

Предварительный усилитель с темброблоками построен на ОУ TL074, канал эффекта Distortion реализован на ОУ JRC4558. Именно 4558 советует автор, но за неимением такового можно поставить TL072. Оба операционных усилителя не являются дефицитом, равно как и все остальные элементы схемы.

На плате установлена кнопка типа П2К 6Pin с двумя группами контактов и двумя фиксированными положениями, она включает эффект Distortion. Автор советует применить переключатель, имеющий в своей конструкции крепежную пластину, посредством которой он крепится с помощью болтов к печатной плате. Эта мера предотвратит выламывание контактов и нарушению пайки этих контактов с дорожками печатной платы. В качестве входа применен разъем под гитарный Jeck 6,3 mm с выводами под монтаж на плату.

Печатная плата в формате LAY6 рисовалась с применением исходников, повзаимствованных на сайте Construyasuvideorockola (com), вид платы следующий:

Фото-вид платы гитарного преампа в формате LAY6:

Preamp for guitara electro LAY6 FOTO

Список элементов для повторения схемы гитарного предусилителя с каналом Distortion:

• JRC4558 или TL 072 – 1 шт. • TL 074 – 1 шт.

• 100K – 4 шт. • 68K – 2 шт. • 220K – 2 шт. • 12K – 4 шт. • 1K2 – 4 шт. • 3K9 – 4 шт. • 1K8 – 4 шт. • 10K – 3 шт. • 1M – 2 шт. • 56K – 2 шт. • 390R – 1 шт. • 200K – 2 шт.

• 1 uF /25v – 6 шт. • 2200 uF /25v – 2 шт. • 100 uF / 25v – 2 шт. • 330 pF (331, керамика) – 1 шт. • 100 nF (104 пленка) – 5 шт. • 22 pF (керамика) – 2 шт. • 22 nF (пленка) – 2 шт. • 0.47 uF/ 25v – 2 шт. • 47 nF (473 пленка) – 2 шт. • 4,7 nF (472 пленка) – 4 шт. • 0.01 uF (103 пленка) – 1 шт.

• Диодный мост на 1 Ампер типа W04 (W06) – 1 шт. • 1N4148 – 2 шт.

• 100K – 6 шт. • 20K – 2 шт. • 10K – 1 шт. • 500K – 1 шт.

• Jack 6,3 mm моно под монтаж на плату – 1 шт. • Кнопка типа П2К 6Pin – 1 шт. • Трансформатор 9V + 9V на ток порядка 300 mA – 1 шт.

Схема внешних соединений:

Плата гитарного предусилителя в сборе:

Размер архима с материалами по гитарному преампу с Distortion-каналом – 1,4 Mb.

Можно ли чередовать эффекты?

Вы можете поэкспериментировать на основе рассмотренных вариантов, убирая или добавляя эффекты, меняя их местами, подстроив цепь под свои потребности. Например, если ваш перегруз сам по себе дает сильный фон, можете переместить шумодав, поставив его следующим после перегруза, настроив порог срабатывания. Или поменять местами компрессор и wah-wah или вовсе сдвинуть компрессор почти в конец цепи, поставив его перед дилеем и ревером, все это ощутимо отразится на звуке. Или поставить в цепь два перегруза, настроив их так, чтобы получилось три-четыре варианта перегруза.

Более того, по мере освоения эффектов и получения навыков их настройки, вы можете делать более сложные цепочки эффектов, добавляя различные разветвления и даже разводя сигнал на несколько усилителей, например, как сделал наш обзорщик Фил Чекалин в видео.

Несколько слов о главном

Ну и напоследок хотелось бы сказать несколько слов о важных мелочах. Как только количество ваших педалей приблизится к двум-трем, непременно станет вопрос их транспортировки на репетицию, концерт и другие мероприятия, удобства и скорости коммутации и, конечно же, обеспечения их бесперебойного питания. Самым простым способом будет сборка всего этого в педалборд, на данный момент на рынке присутствует множество педалбордов, в виде сумок Ehx Bag или кейсов, рассчитанных под определенные педали, например, Boss со встроенным блоком питания и всей коммутацией в комплекте. Или просто свободных кейсов, вмещающих любые педали, которые у вас хватит фантазии в них уложить, например, Stagg.

Выбирая вариант без встроенного питания, стоит подумать о хорошем блоке питания, с защитой от замыкания, раздельными выходами и способным запитать все ваши педали, например Force FPS-02, ну и не забудьте патч-кабели для коммутации всех педалей между собой. Все это позволит вам сэкономить кучу времени и нервов на концертах и репетициях, свести к минимуму наводки, шумы и различные форс-мажорные обстоятельства при работе с вашим оборудованием.

Цепи эффектов

Мы рассмотрели виды основных гитарных эффектов. Теперь необходимо понять, как собрать их в одну цепь и заставить работать. Сразу стоит сказать, что способов это сделать, великое множество и не существует каких-либо рамок. Все ограничивается только вашей фантазией и поставленными задачами. Сейчас мы рассмотрим, несколько самых простых и распространенных вариантов.

Сбор цепи эффектов

Гитара – нойз гейт – компрессор – wah-wah – перегруз – эквалайзер – хорус – дилей – ревер – Input усилителя.

Один из самых простых и распространенных способов. Сигнал с гитары поступает на шумодав, который убирает все шумы и наводки датчиков инструмента, после чего компрессор выравнивает сигнал перед подачей его на педаль wah-wah. Здесь можно поставить октавер, питч шифтер и другие. Далее идет перегруз, звук которого вам больше по вкусу. После эквалайзером корректируем частотные характеристики и отправляем на обработку эффектам модуляции хорус/флэнжер/файзер. После чего сигнал обрабатывается при помощи дилея и ревера для придания большего объема звуку и приходит на вход преампа усилителя на его чистый канал.

Если у вашего усилителя есть петля для подключения эффектов, можно попробовать следующий вариант.

Гитара – нойз гейт – компрессор – wah-wah – перегруз – input усилителя, effect send – хорус – дилей – ревер – effect return.

Сигнал с гитары приходит на шумодав, далее компрессор, квак, перегруз на вход преампа усилителя. В данном случае перегруз может работать как самостоятельный эффект, в чистый канал преампа усилителя или как «грелка», просто добавляя гейна преампу усилителя и в чистый и в перегруженный канал. Далее сигнал из преампа усилителя через effect send идет на хорус, дилей, ревер и через effect return на оконечник гитарного усилителя.

Гитара – нойз гейт – компрессор – wah-wah – преамп – хорус – дилей – ревер – effect return.

В данном варианте, мы используем напольный преамп вместо преампа гитарного усилителя. Сигнал с гитары через шумодав, проходит на компрессор, далее wah-wah и приходит на преамп, после предусиления обрабатывается хорусом, дилеем, ревером и через effect return поступает на оконечник гитарного усилителя.

Гитара – нойз гейт – компрессор – wah-wah – преамп или перегруз со спикосимом – эквалайзер – хорус – дилей – ревер – микшер/звуковая карта.

Данный вариант позволит вам обойтись вообще без гитарного усилителя, например, для домашней записи или на случай если на репетиции или концерте усилитель вышел из строя.

Сигнал с гитары проходит через шумодав, компрессор, wah-wah, на перегруз со встроенным спикосимом, например, рассмотренный выше BEHRINGER CL9, с выхода педали mixer-сигнал приходит на эквалайзер, на котором вы корректируете частотные характеристики по своему вкусу, далее хорус, дилей, ревер и после – вход звуковой карты или вход микшера.

Попытка миниатюризации

Приведённые варианты питания накала и анода получаются довольно громоздкими: целых два сетевых адаптора. Нельзя ли поминиатюрней? Как-никак в 21 веке живём. Приведу варианты, включая и неудачные – чтобы никто не повторял моих ошибок.

Скажу сразу, вариант питания анода пониженным напряжением в принципе не рассматривается. Где-то в Сети видел ламповый овердрайв с питанием 9 Вольт – в приведённом там сэмпле звук крайне отвратителен. Также мой собственный опыт по реализации преампа на клине с пониженным питанием выдал звук, оставляющий желать лучшего. Поэтому рассматриваем только полноценное высоковольтное питание.

Специализированные высоковольтные dc-dc преобразователи

1. Есть интегральные преобразователи на 300 Вольт, но они дороги. Например, DC-DC преобразователь фирмы Traco Power MHV 12-300 S10 P стоит порядка 200 долларов за корпус. Для радиолюбительской практики это не очень, поэтому далее не рассматриваем.

2. Готовый dc-ac преобразователь 12-220 Вольт с Алиэкспресс. Вот такой:

Стоит дешево. На холостом ходу потребляет порядка 200 миллиампер. На выходе имеется диодный мост, при подключении внешнего конденсатора к которому имеем порядка 300 Вольт. Размеры позволяют вполне встроить его хоть бы в плату преампа:

Но увы, при работе он наводит такие помехи, что сигнал на аноде лампы обрастает высокочастотной «бородой».

3. Интегральные преобразователи Aimtec.

Имеющиеся в широкой продаже интегральные dc-dc преобразователи компании Aimtec относительно недороги, имеют небольшие габариты и не создают помех. Но они не высоковольтные. Самое высокое напряжение, что они выдают, это +/- 24 вольта. Однако +/-24 вольта – это 48 вольт на крайних выводах – почти 50. Соединяем несколько преобразователей последовательно, набираем нужное значение.

Это работает. Ниже приведена схема преобразователя на 300 вольт. Сразу имеем и накал с гальванической развязкой, и анодное питание.

Каких-то помех не обнаружено, можно ставить хоть на одну плату с лампой.

УСИЛИТЕЛЬ ДЛЯ ГИТАРЫ

Гитарные усилители, наряду с самими электрогитарами, всегда интересовали многих начинающих и не только музыкантов. Тембра, усиление и перегрузочные характеристики очень индивидуальны, и идеальное сочетание варьируется от одной гитары к другой. Нет такого усилителя, что полностью удовлетворяет всем требованиям, да и это схемное предложение не будет исключением. Но оно является универсальным, мощным (около 100 ватт) и имеет все необходимые регулировки. В отличии от покупного усилителя, если вы строите УНЧ самостоятельно, вы можете изменить многие вещи, чтобы удовлетворить собственные потребности. Возможность экспериментировать представлена в полном виде. Да и намного почётнее играть на своей аппаратуре, ведь наша индивидуальность проявляется в первую очередь творчеством. Предлагаемый гитарный усилитель рассчитан на 100 Вт мощности в 4 Ом нагрузке. Это обычная мощность для гитаристов, которой хватит и для дома, и для концертов.

Частотная коррекция

В приведённой схеме преампа имеется конденсатор C4, который явно выполняет роль частотной коррекции – подъём верхов. Также за подъём верхов может отвечать конденсатор тонкомпенсации C5. Ниже приведена АЧХ межкаскадной цепочки в разных положениях регулятора громкости (для удобства приведено к одному нормированному уровню).

Зелёная кривая – потенциометр в положении 100% (нет тонкомпенсации), жёлтая кривая – потенциометр в положении 25% (наибольшая тонкомпенсация).

А что, если вся эта яркость и прозрачность звука на ламповом преампе есть просто результат частотной компенсации? И лампа вовсе не нужна? Доводилось слышать такое мнение на форуме по гитарной электронике, что хвалёный ламповый звук якобы есть просто результат «эквализации», присущей ламповым усилителям.

Проделаем эксперимент – цепочку межкаскадной связи с частотной коррекцией включим в полупроводниковую схему:

Слушаем звук.

Guitar.ru · Эксперимент с частотной коррекцией

Что изменилось? Практически ничего. Басов разве что стало меньше.

Вывод. Яркость, «кристальная чистота», прозрачность звука лампового преампа есть результат отнюдь не частотной коррекции, а присущему лампе обогащению сигнала чётными гармониками. Что существенно, по сравнению с транзистором в нелинейном режиме в большей степени присутствуют гармоники, кратные гармоникам исходного сигнала, а комбинационные частоты (воспринимаемые как грязное звучание, «песок») имеют гораздо меньший уровень – на лампе в линейном режиме их практически не слышно.

Конденсатор же C4 здесь отвечает за бОльшую яркость звука. Во всех схемах ламповых преампов подобный конденсатор есть и называется «Яркость» — примеры ниже. Без него прозрачность звука тоже есть, просто она не столь яркая.

Guitar.ru · Яркость звука в ламповых преампах

И касательно обогащения гармониками. В своё время аналогичное моделирование проводил на полевых транзисторах. Известно, что на начальном участке ВАХ полевого транзистора квадратична – почему бы там не получить тоже самое? Выводил транзистор на начальный участок ВАХ, добавлял пресловутую цепь межкаскадной коррекции – увы, грязь в звуке слышится гораздо раньше, чем обогащение полезными гармониками. Результат воспроизводить не буду, чтобы не раздувать статью.

Таким образом, даже в 21 веке лампа не утратила своей актуальности.

Продолжение следует.

↑ Схема усилителя

Саму схему усилителя можно разделить на 3 части: предусилитель, буфер и усилитель мощности. Схему предусилителя я выбирал долго, ибо нужно было добиться хорошего качества минимальной ценой и энергопотреблением. Больших трансформаторов тоже не хотелось делать. Зато у меня валялись 2 советских ТАН-11 с четырьмя обмотками по 28 Вольт и двумя по 6 Вольт. Именно их я и решил использовать. Но анодное напряжение получалось небольшим. Выход был один — использовать известный предусилитель TOMATO. За несколько лет работы у меня дома, этот предусилитель ни разу не подвел, и оказался очень неприхотливым и качественным, при своей простоте. Вопрос о буфере не вставал, использовал стандартный ход на операционном усилителе TL072, включенном с К.У. = 1. Темброблок решил делать фендеровским, уж очень он мне нравится.

В качестве УМЗЧ использовал TDA2005, включенную в мостовом режиме.

Вот что получилось в итоге:

↑ Использованные детали

В предусилителе использованы конденсаторы с рабочим напряжением 250 Вольт, в темброблоке и дальше по схеме 50 Вольт. Конденсаторы в катодах половинок лампы на 50 Вольт. Электролит на 2.2 мкф желательно использовать униполярный, еще лучше не электролит вообще

Питание ламповых преампов

Правильное питание – очень важный фактор, во многом определяющий качество звучания ламповых схем. При неправильной реализации получаем звук, изобилующий сетевым фоном, что слышно даже на многих приведенных в Сети звуковых примерах. Как реализовать питание лампы в настоящее время, когда анодно-накальный трансформатор достать не так просто?

Питание накала

Самый простой вариант для популярной лампы 12AX7 – взять блок питания на 12 Вольт. Если он импульсный, этот вариант пройдёт, но обычный «трансформаторный» блок питания может без нагрузки выдать и все 20 вольт, а под нагрузкой – меньше 12. Соответственно нужна как минимум стабилизация.

Очень важная деталь: цепь питания накала должна быть изолирована от сигнальной массы. В противном случае имеем «токовую петлю»: токи накала протекают по сигнальной массе, создавая там переменный ток пульсаций (за счет недодавленных пульсаций блока питания); соответственно создаётся переменное напряжение пульсаций, проникающее в сигнальную цепь. Лампа такие помехи прекрасно воспроизводит – то есть, имеем хорошо слышимый фон. То же касается импульсного блока питания. И если у вас есть еще какие-то примочки, питайте их от другого источника – на каждую примочку свой блок питания.

В приведенной схеме используется стабилизатор L7812 – проще всего взять его в изолированном корпусе TO-220FP и прикрутить к корпусу устройства для теплоотвода.

Питание анода

Самый простой вариант – взять сетевой тороидальный трансформатор 1:1 (220 Вольт на вторичной обмотке). Лучше разместить его в отдельном корпусе на манер сетевого адаптера: экономия места и отдаление источника помех.

Если корпус нашего «сетевого адаптера» металлический, ни в коем случае не соединяйте его с минусом анодного питания: рискуете получить удар током при размыкании выходного разъёма.

На входе анодного питания преампа ставим активный фильтр пульсаций, чтобы додавить пульсации – мы ведь хотим получить звук более качественный, чем у ламповой радиолы. Пульсации анодного напряжения лампа также хорошо воспроизводит.

Фильтр размещается именно в корпусе преампа во избежание короткого замыкания транзистора – сгорит моментально. Конденсатор C3 неэлектролитический. Схема эта не совсем правильно называется «электронный дроссель»; полное описание её работы можно найти в Сети.

Если всё же трансформатор питания располагается в одном корпусе с преампом, обратите внимание на разводку платы. Сначала ведём отдельный проводник от минуса диодного моста на сглаживающий конденсатор, потом на фильтр пульсаций, и только после фильтра пульсаций подсоединяем минус питания к общей сигнальной шине

Пьезодатчик для акустической гитары своими руками

Если Вам нужен очень простой в повторении звукосниматель для акустической гитары в виде пьезодатчика с предусилителем, который можно сделать на скорую руку своими руками то эта статья для Вас.

Пьезодатчик с предусилителем для акустической гитары своими руками

Для создания звукоснимателя нам понадобится:

• Пьезоэлектрический излучатель (пьезоизлучатель или пьезоэлемент);
• Держатель (отсек) для батарейки;
• Экранированный кабель;
• Транзистор КТ315;
• Резисторы;
• Аудио гнездо типа Джек;
• Пальчиковая батарейка.

Делаем пьезодатчик с преампом для акустической гитары, пошаговая инструкция:

Схема предусилителя для гитары на одном транзисторе очень простая и собрана из доступных радиокомпонентов, для питания хватит всего одной пальчиковой батарейки Duracell, которой мне обычно хватает при активном пользовании на месяц. Усиление данного предусилителя вполне хватает и при этом нет лишних шумов. Схема была взята с форума Радиокота.

Шаг 1

Нужно достать пьезоизлучатель, это не сложно, так как они применяются много где, от игрушек, наручных часов (например, часы Монтана), так и в играющих открытках или же можно просто купить, сейчас они продаются практически во всех радиомагазинах.

Пьезодатчик с предусилителем для акустической гитары своими руками

Шаг 2

Паяем несложную схему, состоящую всего из одного активного элемента – транзистора и небольшую обвязку из резисторов.

Пьезодатчик с предусилителем для акустической гитары своими руками

Так как схема преампа для акустической гитары очень простая то я не стал травить плату, а просто вырезал канцелярским ножом дорожки на меленьком куске фольгированного стеклотекстолита и напаял детали на сторону дорожек. Ниже привожу свою печатку, которая была вырезана по форме задней части держателя батарейки и потом приклеена к нему, получилось достаточно компактно. При желании можно сделать корпус, но у меня батарейку придерживает резинка, в будущем хочу заменить её на липучку, чтобы можно было легко и быстро вынимать после игры на гитаре батарейку.

Пьезодатчик с предусилителем для акустической гитары своими руками

Сам датчик клеится клеился липучкой внутри корпуса, нужно выбрать лучшее для это место крепления, Я же прижимаю пьезодатчик возле центрального отверстия прищепкой от тюнера настройки гитары, а сам предусилитель с батарейкой можно разместить или внутри гитары, протащив тащив шнур с бокового отверстия если такое у Вас есть или же закрепить всё на самой гитаре.

Пьезодатчик с предусилителем для акустической гитары своими руками

Пьезодатчик с предусилителем для акустической гитары своими руками

Пьезодатчик с предусилителем для акустической гитары своими руками

Пьезодатчик с предусилителем для акустической гитары своими руками

От себя скажу самодельный пьезодатчик с предусилителем для акустической гитары получился очень удачным и звук хорошо усиливается по всему звуковому диапазону гитары, а делать его проще некуда.

Пьезодатчик с предусилителем для акустической гитары своими руками

Забрать к себе:000

Похожие самоделки:

• Гитара-коробка своими руками
• Простейший FM жучок на одном транзисторе своими руками
• Переделка фонарика под одну батарейку 1,5 В
• Простой усилитель для электретного микрофона своими руками
• Простой транзисторный FM приёмник своими руками
• Простой детектор скрытой проводки на одном транзисторе
• Повышающий преобразователь напряжения для питания…
• Как сделать флюс для пайки чёрных и цветных металлов
• Кабельный тестер (Cable Tracker), поисковик места…

Tags:гитара, звукосниматель, пьезодатчик

↑ Анодное питание

С анодным питанием и накалом чуть сложнее, но только чуть. Главный вопрос был как подключить трансформатор ТА-11.

Однако, благодаря информации, которой в интернете как снега зимой, удалось скоммутировать 3 обмотки по 28 Вольт последовательно для анода. Получилось ок. 84 Вольт переменки, а дальше выпрямление и схема удвоения напряжения.

В выпрямителе анода я использовал конденсаторы, выкорчеванные из старых блоков питания для компьютеров. Они на напряжение 200 Вольт. Сейчас кто-то возьмется за сердце, мол маловато напряжение, однако, у моего БП выхлоп под нагрузкой получился около 170 Вольт. Так что на первое время можно точно использовать

Усилители мощности

С выхода каждого канала фильтра сигналы ВЧ-СЧ-НЧ подаются на входы усилителй мощности, которые, также, можно собрать по любой из известных схем в зависимости от необходимой мощности всего усилителя. Я делал УМЗЧ по известной давно схеме из журнала «Радио», №3, 1991 г., стр.51. Здесь даю ссылку на «первоисточник», так как по поводу этой схемы существует много мнений и споров по повод её «качественности». Дело в том, что на первый взгляд это схема усилителя класса «B» с неизбежным присутствием искажений типа «ступенька», но это не так. В схеме применено токовое управление транзисторами выходного каскада, что позволяет избавиться от этих недостатков при обычном, стандартном включении. При этом схема очень простая, не критична к применяемым деталям и даже транзисторы не требует особого предварительного подбора по параметрам К тому же схема удобна тем, что мощные выходные транзисторы можно ставить на один теплоотвод попарно без изолирующих прокладок, так как выводы коллекторов соединены в точке «выхода», что очень упрощает монтаж усилителя:

При настройке лишь ВАЖНО подобрать правильные режимы работы транзисторов предоконечного каскада (подбором резисторов R7R8) — на базах этих транзисторов в режиме «покоя» и без нагрузки на выходе (динамика) должно быть напряжение в пределах 0,4-0,6 вольт. Напряжение питания для таких усилителей (их, соответственно, должно быть 6 штук) поднял до 32 вольт с заменой выходных транзисторов на 2SA1943 и 2SC5200, сопротивление резисторов R10R12 при этом следует также увеличить до 1,5 кОм (для «облегчения жизни» стабилитронам в цепи питания входных ОУ)

ОУ также были заменены на ВА4558, при этом становится не нужна цепь «установки нуля» (выходы 2 и 6 на схеме) и, соответственно меняется цоколёвка при пайке микросхемы. В результате при проверке каждый усилитель по этой схеме выдавал мощность до 150 ватт (кратковременно) при вполне адекватной степени нагрева радиатора.

Последние комментарии

08.11.2011 11:47 | ZeiGan

Вот я решил для себя схему подключения оборудывания на данный момент:
Гитара\Микрофон — ART Tube MP(ламповый предусилитель/Di Box, фантомное питание 48V) — Creative Audigy2 ZS(лин.вх) — Guitar Rig 5 (VST) — Сиквенсор Ableton.

Как видно все оборудование бюджетное, но думаю конфигурация оптимальная для начала.Т.к я использую ламповый преамп каторый усилит мой сигнал от гитары или микрофона, то от звуковой карты моей требуется в основном хороший АЦП/ЦАП и Creative Audigy2 ZS (24\96) я думаю справится.

14.11.2011 16:26 | Сергей

а какой микрофон?

02.01.2012 01:19 | Andy

2ZeiGan: расскажешь потом, как оно? достаточно ли бюджетной звуковой карты или захочется что-то другое приобрести?

17.04.2012 00:10 | Сергей

Хочу создать маленькую студию для записи дома игры на губной гармошке через микрофон. Имею:
1. Микрофон shure 57
2. Звуковую карту M-AUDIO FAST TRACK USB со встроенным преампом.
3. Есть еще преамп Ламповый ART TUBE MP PROJECT SERIES.
Как использование лампового преампа при последовательном подключении к карте  повлияет на качество?
Можно ли в звуковой карте отключить преамп?

23.05.2012 10:53 | Димон

Выкинье вы свой ART TUBE на помойку.

01.02.2013 09:43 | много железа

Автор статьи- теоретик. Реальность жёстче. 70% звукового продукта для тв производится самодельщиками дома за копейки, на краденых плагинах. Звук тоже копеечный и потребитель такой-же. Крупному заказчику нужно дёшево, а не качественно. Я-бы запретил такого вида самообразовательные статьи, которые плодят кривоухих самопальщиков.

02.03.2013 19:05 | Дмитрий

Спасибо,очень полезная статья!

28.01.2014 04:49 | slavka

Спасибо за полезную статью.

17.02.2014 11:49 | Evgen

отличная статья!!!

17.02.2019 20:34 | Sergey

Очень круто! Молодцы

Блок питания УНЧ

Силовой трансформатор должен быть тороидальный для лучшей производительности и минимума помех. Усилитель предназначен для максимально питания +/-35В, и это значение не должен быть превышено. Трансформатор должен быть рассчитан на 25-0-25 вольт, и не более того. Меньше — нормально, если полных 100 Вт не нужно. Мощность трансформатора должна быть 150VA (3 A тока вторички). Более 250VA — это излишество. Используйте хорошего качества электролиты фильтра БП, поскольку они будут подвергнуты нагрузкам по току и температуре. Ток диодного мостового выпрямителя должен быть 35 A. Тип крепления — на шасси с термопастой.

Все предохранители должны быть такими, как указано по схеме — не поддавайтесь искушению использовать более мощные. Входные и выходные соединения показаны на рисунке.

Гнёзда Preamp out и power amp in позволяют вставлять в звуковой тракт эффекты, такие как сжатие, реверберация, цифровые эффекты и другие. Выход предварительного усилителя подключен так, что предусилитель сигнала могут быть извлечены без отключения усилителя мощности, поэтому может быть использован для прямой подачи звука. Это особенно полезно для баса. Выход предусилителя выход может быть использован и для другого усилителя мощности.
