Прицеп для велосипеда: виды и типы, назначение и конструкции, преимущества и недостатки

Разновидности

Тут все предельно просто. Если вы решите купить уже готовый велоприцеп, тогда обязательно взгляните на его конструктивные особенности.

Разделение идет по принципу количества используемых колес. В итоге велоприцеп может быть:

• Одноколесный. Наибольшее распространение конструкция получила именно в сфере туристических велопутешествий. Одноколесные модели наиболее маневренные и компактные, что позволяет проехать с ними даже по самым узким дорожкам и сложным участкам;

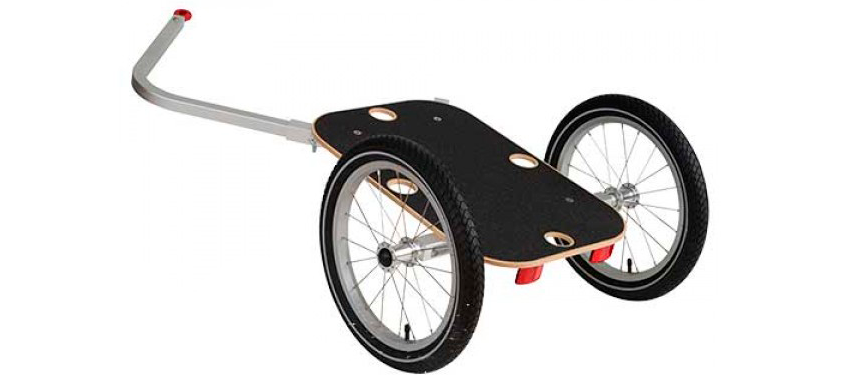

• Двухколесный. Более массивная конструкция, ориентированная на перевозку тяжелых грузов, животных, детей и пр. При этом пользуется не меньшей популярностью именно за счет грузовых возможностей. Маневренность не такая идеальная, но все зависит от вашего маршрута и количества вещей, которые нужно взять с собой.

Вот вам и вся классификация. Иных принципов разделения велоприцепов пока не используют.

Велосипедная люлька на дорогах: правила безопасности передвижения

С дополнительным грузом байк становится более опасным как для самого водителя, так и для других участников дорожного движения. Выходя с прицепом на дорогу, велосипедист должен удостовериться:

• в исправности всех креплений в прицепе;
• в надежности соединений труб дышла друг с другом и с велосипедом;
• в безопасном расположении груза.

Разрешенные габариты перевозимого груза в ширину – не более 0,5 м в каждую сторону. На прицеп желательно прикрутить светоотражающий элемент, если он самодельный.

Так или иначе, дополнительная тележка сзади ухудшает управляемость велосипедом, особенно на крутых поворотах. Общая скорость передвижения с прицепом должна быть ниже той, которой велосипедист придерживается обычно. Иными словами, велосипед превращается в тихоходное транспортное средство.

Велосипед и катящийся за ним прицеп могут стать нешуточной приманкой для собак. Все велосипедисты не понаслышке знают об их неравнодушии к двухколесному транспорту, а представьте, если они увидят четыре таких колеса? Нападение животных на велосипед отвлекает от управления, а может обернуться несчастным случаем. Помня об этом, выбираем безопасный маршрут. Неплохо иметь при себе защиту – электрошокер или перцовый баллончик.

Велосипедный прицеп – незаменимый помощник деловым велосипедистам, предпочитающих самостоятельно справляться с трудностями перевозки вещей. Он отлично послужит и для поездок на дачу, а также на участке. Более того, прицеп отдельно от велика можно применять в качестве тачки. Загорелись идеей приобретения велоприцепа? Тогда скорее в магазин или в мастерскую, чтобы сделать его самостоятельно.

Другие рекомендации

Сборочные работы предусматривают использование специального аппарата. Обращаться с ним следует с учетом техники безопасности

При проведении монтажных работ уделяют внимание нижеприведенным моментам:

1. Из-за применения большого количества металла следует помнить о том, что коррозия может снизить срок службы конструкции. Именно поэтому металл покрывается краской или другими защитными веществами. Если не окрасить металл, то он не прослужит долго.
2. Дерево также не служит долго. Именно поэтому при его использовании нужно покрывать поверхность краской.
3. При создании прицепа следует учитывать установленные стандарты в ППД. Примером назовем то, что прицеп не может использоваться в темное время суток без светотехники.
4. Довольно много трудностей возникает при оформлении прицепа. Без соответствующей документации нельзя использовать прицеп на дорогах общего пользования.
5. Устанавливаемые диски и покрышки должны быть рассчитаны на большую нагрузку.
6. Конструкция должна иметь крылья, так как, в противном случае грязь будет разлетаться во все стороны.
7. Следует периодически обслуживать конструкцию, просматривать сварочные швы, покрывать поверхность краской. Только в этом случае можно существенно продлить срок службы конструкции.

При желании на бортах можно сделать крепления для тента. При его использовании можно защитить основание конструкции и груз от воздействия окружающей среды.

Какие бывают прицепы для велосипеда

На таком прицепе можно перевозить всё: вещи, продукты, прогуливаться с детьми, выгуливать собак и т. д.

Дополнительный привод

Этот велосипедный прицеп позволяет взять с собой в поездку ребёнка среднего возраста. Чтобы вам было легче передвигаться, то он может при помощи своих педалей внести свой вклад в движение велосипеда (если захочет).

Туристические велоприцепы

Предназначены для перевозки большого количества вещей, необходимых в длительном велопоходе, когда их нельзя поместить в велосумку или рюкзак. некоторые конструкции предполагают размещение на прицепе раскладывающейся палатки.

Велоприцепы с приводом

Для тех, кто имеет невысокие физические возможности или просто хочет проехать не напрягаясь существуют прицепы с электроприводом или двигателем внутреннего сгорания. Полезный объём прицепа разделён на две части — для двигателя и багажное отделение.

Прицепы для коммерческого использования

Для коммерческих перевозок (доставка товаров на дом, вывоз мусора, выездная торговля и др.) используют прицепы к велосипедам больших размеров, для объёмных грузов. В случае, когда с прицепа осуществляется торговля, то на него устанавливают дополнительное оборудование в виде прилавка, кофейного аппарата. комплектов для продажи пива и др.

Также читать на эту тему:

Сколько груза можно перевезти на прицепе велосипеда? Теоретически человек может перевозить груз на прицепе велосипеда очень большого веса и размера. Но на практике эти показатели намного занижены из-за дополнительных факторов, ограничивающих физические возможности человека…

Всё своё вожу с собой. Вес прицепа без вещей составляет 25 кг при объёме в 155 литров. В зависимости от диаметра колёс велосипеда от 20-ти до 29-ти дюймов, дорожный просвет прицепа имеет регулировку по высоте. Размеры палатки 230 х 81 х 100 см, что позволяет с комфортом спать одному человеку…

Прицеп для велосипеда с электроприводом. Такой двигатель мощностью 500 Вт может разогнать велосипед до 31 км/ч. Свинцово – кислотного аккумулятора хватает на расстояние до 20 км пробега. Время полной зарядки аккумулятора – 5 – 6 часов…

На велосипеде с собакой. Выгул собаки на велосипеде при помощи поводка хорошо укрепляет её выносливость. Таким способом выгуливают собак больших и средних размеров. Маленькие просто не смогут долгое время поддерживать темп, чтобы успеть за велосипедом, даже если ехать очень медленно…

С ребёнком на велосипеде. Когда не на кого оставить маленького ребёнка дома, а папа или мама являются заядлыми любителями велосипедных прогулок, то можно его взять с собой. Для этого и придумали детские кресла, устанавливаемые на велосипед…

Сборка велотележки своими руками

Как мы уже выяснили, велосипедный прицеп – весьма нужная и полезная в хозяйстве вещь, которая может использоваться для самых разных целей. Одно только плохо – стоимость качественной тележки часто превышает цену самого велосипеда, а некачественная и даром не нужна, так как развалится в одночасье. Выходом из создавшегося положения станет сборка такого устройства своими руками, что для квалифицированного домашнего умельца не составит особого труда.

Итак, чтобы сделать самую простую тележку, нам понадобятся два велосипедных колеса одинакового размера, несколько стальных труб круглого или квадратного сечения, четыре толстые металлические пластины, болты с гайками, доски или фанера, и ещё кое-какие мелочи. Также нужен сварочный аппарат, дрель и гаечные ключи.

Перед сборкой основания тележки нужно определиться с размерами. Трубы следует обрезать таким образом, чтобы две из них были по длине равны ширине прицепа. Они будут фронтальными элементами. Длина остальных четырёх, которые станут боковинами, должна быть равна длине тележки минус удвоенная толщина труб. Теперь все эти элементы нужно сварить таким образом, чтобы между внешними и внутренними боковинами свободно входило колесо. В результате должно получиться нечто подобное тому, что изображено на рисунке ниже, только мы ничего не гнули, и поэтому углы у нас везде прямые. Поперечин у нас тоже нет, но для большей прочности их тоже можно вварить.

Основание тележки

Теперь следует взять металлические пластины и сделать в них вырезы такого размера, чтобы в них легко, но плотно садились оси наших колёс. Эти пластины будут выполнять роль дропаутов, и их нужно приварить к раме.

Крепление колёс на раме

На получившуюся основу можно уложить настил из досок или фанеры, установить на неё ящик, сиденья или любое другое оборудование, которое покажется вам необходимым. Чтобы закрепить его на раме, придётся сначала просверлить в ней отверстия, а для фиксации используются болты с гайками.

Вот и всё, наша самодельная тележка получилась не хуже покупной, а сделали ее мы своими руками, затратив совсем немного времени, сил и денег. Остаётся только подумать над подходящим соединением, с помощью которого ваш новый прицеп будет соединён с велосипедом. Одним из самых простых способов является крепление к задней оси байка с помощью дышла и шарнира, но вы можете использовать и какой-то другой метод, благо, их существует довольно много, и найти соответствующие чертежи не составит труда.

Крепление тележки к задней оси велосипеда

Велосипедные тележки зарекомендовали себя как очень удобное и многоцелевое приспособление, которое существенно расширяет транспортные возможности обычного байка. Современная промышленность выпускает большое количество самых разнообразных устройств этого вида, и выбрать подходящее для ваших нужд и финансовых возможностей не составит труда. Велоприцеп можно также изготовить самостоятельно, причём в этом случае вы не только сэкономите деньги, но и получите огромное удовольствие от самого процесса.

Особенности конструкции велоприцепа

Если в случае с перевозкой на машине прицеп для транспортировки великов использовать не обязательно, поскольку существуют специальные велокрепления на фаркоп, а также на заднюю дверь или более распространенный вариант на крышу, то для того, чтобы тянуть какой-то груз за самим велосипедом, без тележки не обойтись.

Велоприцепы служат для транспортировки тяжелых, но компактных грузов. Вес во многом зависит от того, сколько взрослый человек будет в состоянии осилить. Потому к таким конструкциям предъявляются повышенные требования в плане прочности и надежности. Параллельно велоприцеп должен получиться маневренным и легким. И еще не забывайте о возможности быстрого ремонта в случае поломки. Это заставляет делать подобные прицепы конструктивно простыми и понятными для любого человека.

Велоприцепы могут применяться для каких-то вещей, для собак, порой даже для детей с целью развлечения или спокойной поездки по парку. В этом случае конструкция обязана быть устойчивой и оснащенной ремнями безопасности.

В некоторых городах встречается даже аренда подобных прицепов. Причем цена вполне приемлемая, и позволяет ощутить все преимущества велоприцепа. Точно знаю, такая услуга есть в Москве и в Украине. Если вы знаете еще прицепы, оставляйте отзывы.

Грузовые велоприцепы могут быть в виде цельной или сборной конструкции, для которой дополнительно предусмотрено оснащение в виде чехла, каких-то сеток, ремней безопасности, решеток для животных и пр. Движение осуществляется относительно оси самого велосипеда. Это дает возможность создать безопасные и надежные условия передвижения даже по не самым качественным дорогам и при максимальной загрузке конструкции. Чаще всего используется боковой или двухсторонний способ фиксации.

Если говорить о грузоподъемности, то в основном они рассчитаны на вес до 50 килограмм. Есть модели от Thule и других известных брендов, где этот параметр достигает 70 и 90 килограмм.

Тележки для велосипедов

Несмотря на рост популярности, велосипед до сих пор воспринимается как снаряд для занятий спортом или забава для детей и подростков. Но это в корне неверно, так как он способен выполнять многие функции, которые обычно возлагаются на автомобили. Велосипед в качестве дешёвого городского транспорта набирает обороты, а вот грузовые модели на дорогах бывшего СССР увидишь нечасто. Видимо, виновата в этом инерция мышления. Но в других странах специальный байк, перевозящий пассажиров или товары, вовсе не редкость, а обыденное явление. Существует большое количество различных грузовых аппаратов, конструкция которых адаптирована именно к этим целям, однако их применение оправдано далеко не всегда. Во многих случаях гораздо проще использовать специальный прицеп или тележку для велосипеда.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

Ваш результат был записан в таблицу лидеров

Капча:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

1. С ответом

2. С отметкой о просмотре

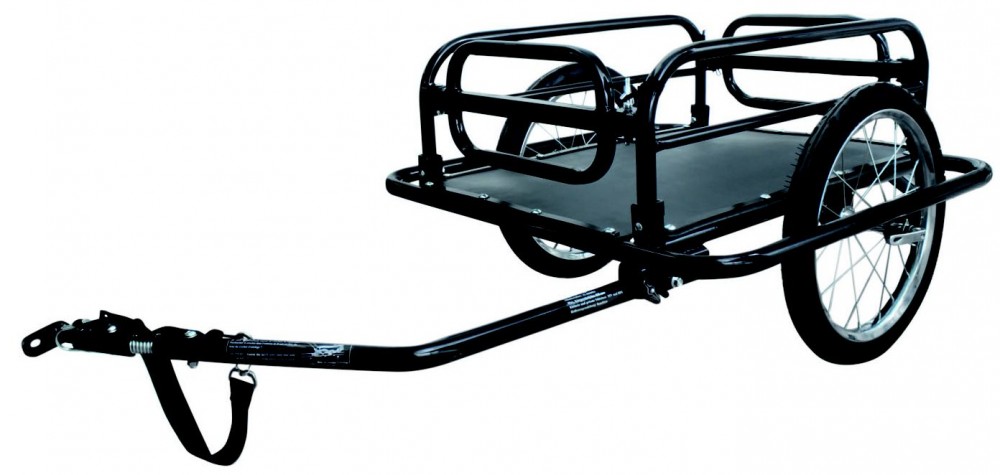

Грузовой велоприцеп и его конструкция

Поскольку велоприцеп предназначен для перевозки тяжелых, но малогабаритных грузов, его конструкция должна отличаться максимальной прочностью. Но вместе с тем велоприцеп должен быть легким и маневренным

Также важно, чтобы в случае какой-либо поломки владелец данного приспособления мог самостоятельно устранить проблему, поэтому конструкция велосипедного прицепа должна быть незамысловатой и понятной простому человеку

Грузовой велоприцеп может представлять собой как цельную, так и сборную конструкцию, дополнительно оснащенную чехлом из водонепроницаемого полипропилена. Данные устройства движутся относительно оси велосипеда, тем самым обеспечивая надежность и безопасность при езде по грунтовой проселочной дороге, даже с учетом полной загрузки прицепа.

Грузовые прицепы позволяют перевозить до 50 кг груза, а иногда и до 70 кг. Одна из самых грузоподъемных моделей – велоприцеп Y-Frame, в котором можно транспортировать до 90 кг, при этом сам он отличается легкостью и практичностью.

Неоспоримым достоинством грузовых прицепов для велосипедов является удобство во время длительных поездок. Это идеальный вариант для велопутешествий, поскольку имеется возможность взять с собой все необходимое.

Виды велоприцепов:

• двухколесные;
• одноколесные. В основном используются для туристических поездок. Одноколесный велоприцеп является более маневренным и позволяет без проблем проехать по узким тропам и дорожкам.

Три базовые составляющие велосипедного прицепа:

1. Рама, которая в стандартном виде представляет собой конструкцию, состоящую из косых крепежных отвесов и выровненной оси для колес. Рама велосипедного прицепа обязательно должна отличаться прочностью и надежностью. Как правило, ее изготавливают из алюминиевого или стального профиля.
2. Платформа, основная задача которой выдерживать нагрузку. Чаще всего ее изготавливают из пластика, МДФ или фанеры. При выборе прицепа следует сопоставлять материал, из которого выполнена платформа, с погодными и дорожными условиями, в которых будет эксплуатироваться устройство. Например, некоторый материал может размокать от излишней влаги.
3. Система крепления прицепа к велосипеду, которая является одной из важнейших деталей велоприцепа. От качества выполнения данной составляющей зависит маневренность и функциональность всего устройства.

Сегодня на рынке представлено большое разнообразие моделей грузовых прицепов для велосипедов. Выбирая себе такого помощника, следует отдавать предпочтение уже проверенным и известным производителям. Грузовой прицеп может быть специального назначения (например, для перевозки доски для серфинга) или универсальным, некоторые модели могут трансформироваться в ручные тележки и т. д.

Одним из ярких представителей данного сегмента является прицеп фирмы Burley Travoy, на котором можно перевозить груз до 27 кг. К достоинствам данного прицепа можно отнести то, что он легко отстегивается от велосипеда и может выполнять функции магазинной тележки. К тому же прицеп легко складывается до размера чемодана, что упрощает его хранение.

Изготовление своими руками

Двухколёсная

Двухколёсную деревянную тележку своими руками сделать достаточно просто. Для этого не понадобится оборудование для резки металла или сварочный аппарат. Обработка дерева осуществляется стандартными инструментами. Но прочность, вместимость и долговечность таких тележек значительно уступает металлическим изделиям с большим количеством колёс. Пошаговый алгоритм создания выглядит следующим образом:

1. Для изготовления рамы надо использовать толстые доски (не менее 70 х 70 мм.). В углы каркаса загоняют шурупы, рамную конструкцию укрепляют дополнительными перекрытиями.
2. Следует прикрутить две рейки для подшипников к нижней части каркаса. Затем – закрепить колёса.
3. Ручку желательно изготовить из металла. Это сделает тележку более стойкой к нагрузкам. Для этого можно использовать руль от старого велосипеда или длинную металлическую палку.
4. Затем на раму следует установить борты из досок. От их величины зависит вместимость тележки. Прочность конструкции обеспечивает надёжная рама и прочно установленные колёса.

Двухколёсная тележка с колёсами от велосипеда будет достаточно устойчива

Четырёхколёсная

Четырёхколёсная тележка имеет следующие преимущества: вместимость, прочность и долголетие. Такие коляски изготавливают из металла, так как другой материал не выдержит больших нагрузок. Четырёхколёсные металлические коляски, сделанные своими руками, могут перевозить грузы весом до 100 кг. Для изготовления потребуется слесарный набор инструментов. Пошаговый алгоритм создания четырёхколёсной тележки своими руками выглядит следующим образом:

1. Сначала следует изготовить ёмкость для груза. Если перевозится жидкость, то надо проверить герметичность конструкции.
2. Для установки каркаса придётся использовать сварочный аппарат. К раме следует приварить ручку. Для изготовления рамы подойдут обрезки труб.
3. Необходимо заранее произвести все замеры грузовой платформы. В случае с изготовлением четырёхколёсной платформенной тележки размер рамы зависит от габаритов ёмкости для груза.
4. Затем к нижней части рамы надо приварить колёса.
5. Далее следует позаботиться о грузоподъёмности конструкции. Пневматические колёса могут увеличить грузоподъёмность тележки до 80 кг.

Металлические трубы обеспечивают высокую грузоподъёмность

Видео: «Собираем четырёхколёсную платформенную тележку»

Складная

Складная тележка, сделанная своими руками, выдерживает грузы до 50 кг. Её основное преимущество — компактность. Пошаговая инструкция по изготовлению складной тележки выглядит следующим образом:

1. Для изготовления выбирайте трубы толщиной от 2 мм.
2. Необходимо сделать чертежи рамы натуральной величины, чтобы пользоваться ими как шаблоном при сгибании труб.
3. Втулки шарнира привариваются к рамке площадки.
4. Затем втулки привариваются к основной раме.
5. Все швы надо очистить и заполировать.

Рис.1 Конструкция складной тележки: 1- ручка в убранном положении, 2- втулка ручки, 3- рама, 4- поперечины, 5- колесо, 7- пространство для груза, 8- поперечины пространства, 9- фиксатор, 10- ось, 11- втулка грузовой площадки, 12- втулка рамы

Сборка лодочного прицепа

Стоит упомянуть, что чертежи лодочных прицепов должны содержать четкие размеры, которые будут подходить для вашего индивидуального случая.

Старайтесь сделать такую конструкцию, которая будет подходить именно для вас, так как в дальнейшем могут возникнуть проблемы с фиксацией лодки. Тщательно измерьте габариты катера или лодки, и только тогда приступайте к работам.

Как советуют специалисты, все элементы лодочного прицепа своими руками должны соединяться с помощью сварки. Можно использовать и болты, но только не заклепки. Для большей надежности на стыки конструкции необходимо приварить дополнительные косынки.

Далее нужно просверлить отверстия под болты М12, и выполнить соединение сцепки с осью

Непосредственно перед сборкой тщательно проверьте, как сбалансирована рама, а также обратите внимание на привальное соотношение конструкции оси к балке

Советуется такую процедуру выполнять старым, проверенным методом: установите колеса, присоедините самодельный лодочный прицеп к авто и проведите тест драйв, проще говоря тестовый заезд.

Во время движения удостоверьтесь, что прицепное устройство идет ровно и не отклоняется в какую-либо из сторон. Автомобиль должен ехать ровно, а руль при этом не должно вести в сторону.

Если все в порядке, и никаких проблем не обнаружено необходимо установить стояночную ножку, а также страховочный трос для надежности. Некоторые устанавливают еще и «рулевое колесо», которое позволяет с легкостью перекачивать тележку с места на место, но это не обязательно.

Для монтажа лебедки лодочного прицепа вам нужна труба 60×40×2, которая также понадобится и для опоры кильблоков и крыльев. Затем возьмите металлические полосы 4 мм и скрепите килевые ролики.

Такие полосы можно изготовить самостоятельно просто предварительно их вырезав и сварив. Когда ролики будут установлены проверьте легкость их хода. Они должны вращаться максимально свободно.

Для самодельного прицепа для лодок можно использовать заводские ролики, или сделать их собственноручно с помощью полиуретана. Это можно сделать на токарном стенке, выточив два боковых и два килевых ролика.

В качестве осей для колесиков можно использовать болты М14 предварительно сделав в колесиках дыры под соответствующие болты. Учтите, что держатель для роликов должен быть выполнен в П-образной форме.

После того, как конструкция автоприцепа для перевозки лодки сделана, нужно тщательно проверить качество швов и остальных крепежей, после чего обработать их антикоррозийным средством и окрасить.

О видах и типах велосипедных прицепов

В советское время широко выпускались велосипеды для взрослого населения и детские. К взрослому велосипеду полагался задний багажник и можно было так же приобретать велосипед с корзиной спереди под продукты.

Были единичные модели велосипедов соединённых конструкций, двух колёсных и прочих, не получивших продолжение развития. Сегодня на рынке, в связи с возросшей потребностью появились модели, имеющие дополнительные аксессуары, облегчающие перевозку велосипедистам.

В основном, дополнительные вспомогательные устройства закрепляются к задней раме велосипеда и применяются для перевозки каких-либо небольших грузов, личных вещей, даже малых детей в специально оборудованных перевозных домах. Тележка для велосипеда становится обязательным устройством к самому велосипеду.

Существуют следующие виды вело прицепов для перевозки:

• Одноосные модификации прицепов;
• Двухосные конструкции;
• Грузовые конструкции прицепов;
• Универсальные конструкции;
• Модели прицепов для перевозки детей.

Шаг 5: Вилка прицепа.

Вилка прицепа позволяет прицепу передвигаться в боковом направлении.

Эта шарнирная труба была изготовлена с использованием однодюймовой тонкостенной металлической трубки длиной 10 дюймов и приваренных сверху и снизу шайб размером 5/16″ х 1 1/4″.

Шайбы скрепляются вместе стержнем 5/16 дюймов с гайками, которые выступают в роли опорной точки данной конструкции. Шайбы нужно приварить к трубке и отшлифовать. С одной стороны стержня использовалась колпачковая гайка.

Перед сваркой обязательно зашлифуйте оцинкованное покрытие трубы с помощью лепесткового круга.

Рама для вилки прицепа изготовлена из тонкостенных металлических трубок 1/2″, которые сгибались с помощью гибочной машины. Перед тем, как приварить раму к дропаутам, она была отшлифована с помощью 4-дюймового шлифовального круга. Две нижних трубы рамы были сначала приварены к дропаутам, а потом и к шарнирной трубе. Аналогично были приварены и две верхние трубы.

Чтобы облегчить вращение прицепа, сверху и снизу шарнирной трубы были помещены нейлоновые прокладки.
