Солнечная батарея своими руками: как сделать самодельную панель

Содержание

Расчет размеров

Расчёт размеров для того чтобы изготовить солнечный коллектор для отопления своими руками, прежде всего, направлен на определение нагрузки системы теплоснабжения, покрытие которой берет на себя это устройство. Само собой, что подразумевается использование нескольких источников энергии в комплексе, а не только энергии солнца

В этом деле важно расположить систему таким образом, чтобы она взаимодействовала с другими – тогда это даст максимальный эффект

Для определения площади коллектора нужно знать, для каких целей он будет использоваться: отопление, подогрев воды или и того, и другого. Проанализировав данные водомера, потребностей в обогреве и данные инсоляции местности, в которой планируется установка, можно высчитать площадь коллектора. К тому же, надо учесть потребности в горячей воде всех потребителей, которые планируется подключить к сети: стиральной машины, посудомоечной машины и т.д.

Немного теории: типы фотоэлементов для солнечных батарей

Самая большая проблема — приобрести фотоэлектрические преобразователи. Это те самые кремниевые пластины, которые преобразуют солнечный свет в электричество. Вот тут нужно немного разбираться в типах фотоэлементов. Их выпускают двух типов: поликристаллические и монокристаллические. Монокристаллические более дорогие, но имеют более высокий КПД — 20-25%, поликристаллические — дешевле, но и производительность у них меньше — 17-20%. Как их отличить внешне? Поликристаллические имеют ярко-синий цвет. Монокристаллические немного темнее и у них не квадратная, а многогранная форма — квадрат со срезанными краями.

С фотоэлектрическими преобразователями для солнечных батарей все не очень сложно: монокристаллические и поликристаллические

О форме выпуска. Есть фотоэлементы для солнечных батарей с уже припаянными проводниками, а есть наборы, где проводники прилагаются и все нужно паять самостоятельно. Что покупать решает каждый сам, но нужно сказать, что без навыка хотя-бы одну пластину вы повредите, а скорее, не одну. А если и паять умеете не очень… то лучше немного дороже заплатить, но получить уже почти готовые к использованию детали.

Сделать фотоэлементы для солнечных батарей своими руками нереально. Для этого нужно уметь выращивать кристаллы кремния, а потом его еще обрабатывать. Потому нужно знать, где купить. Об этом дальше.

Особенности расчета мощности систем

Перед тем как закупить комплектующие и сделать солнечную панель, рассчитывают необходимую мощность прибора и емкость аккумулятора.

Самый простой способ – воспользоваться онлайн-калькуляторами, размещенными на некоторых сайтах в интернете.

Количество энергии, заявленное в техническом паспорте изделия, рассчитано для идеальных условий. На них невозможно ориентироваться, ведь устройства работают по-разному в зависимости от времени года и суток. Потери энергии происходят постоянно, в т.ч. в аккумуляторах, инверторе (+)

Важнейший показатель, который придется учитывать, – среднемесячное количество потребляемой энергии. Его можно определить по счетчику.

Также следует сделать скидку на особенности работы самих солнечных батарей. Они способны выдавать предельную мощность лишь при условии чистого неба, причем угол падения солнечных лучей должен быть прямым.

Если погода пасмурная или угол падения лучей слишком острый, мощность батарей может упасть в 20 раз. Даже малейших облаков достаточно, чтобы вдвое снизить показатели. Поэтому при расчетах ориентируются на то, что 70% энергии будет вырабатываться с 9 до 16 часов, а в остальное время – до 30%.

Зимой от гелиосистем мало пользы: из-за пасмурной погоды они вырабатывают минимальное количество энергии. Зато ветрогенераторы работают на полную мощность и способны компенсировать эти потери. Комбинация двух таких устройств очень эффективна

В условиях, приближенных к идеальным, в «рабочее время» панели мощностью 1кВт вырабатывают 7 кВт/ч, а ранним утром и вечером – около 3 кВт/ч. Второй показатель лучше вообще не брать в расчет и оставить «про запас» с учетом возможной облачности и изменения угла падения лучей.

Получается, что следует ориентироваться на 210 кВт/ч в течение 1 календарного месяца. Это идеальный показатель, который требует корректировки.

На Еbay можно найти неплохой набор для изготовления солнечной батареи своими руками. Иногда это устройства, которые отбраковали на производстве (т.н. модули В-типа). Они дешевы, но вполне пригодны для сборки домашней системы, поскольку эксплуатационные характеристики близки к заявленным

Чтобы определиться с реальным количеством энергии, следует найти данные о том, сколько солнечных дней в году бывает в конкретном регионе. В эти периоды мощность батарей не будет составлять даже половины от паспортного показателя. Если устройства будут работать осенью и зимой, то нужно сделать поправку в 30-50% на пасмурную погоду.

Проект солнечной энергосистемы для дома и дачи

В начале проводится расчет мощности солнечных батарей: просчитывается нагрузка задействованных приборов, подсчитывается число соединяемых фотопреобразователей и площадь, занимаемая готовыми панелями. Средняя мощность отдельного элемента размером 6×6 (15,24×15,24 см) составляет 4Вт, напряжение ‒ 0,5В. То есть для получение хотя бы 18 В потребуется 36 элементов. С учетом небольшого промежутка между ФЭП размер самодельной панели будет не менее 95×95 см, а учетом потерь при передаче и аккумулировании энергии она будет выдавать не более 0,12 Квт в день.

Далее отталкиваются от потребности в электричестве. Средняя величина потребления для загородного дома в день составляет 7,5 кВт, то есть для полного обеспечения потребуется не менее 62 панелей (и примерно столько же занятых м2 на крыше). Помимо площади возникает проблема веса: покупная панель мощностью 260 Вт с легкой алюминиевой рамой размером около 160×100 см весит не менее 20 кг. Собранная батарея своими руками весит еще больше (трудно найти легкое и прочное основание)

Поэтому перед размещением панелей следует проверить состояние кровли, и не важно: будут ли это собранные солнечные батареи своими руками или покупные

По понятным причинам отдача фотопреобразователей выше в ясные дни, панель размещается на южной стороне крыши и, в идеале, отслеживает движение солнца. Причем крышу не должны окружать высокие деревья или другие объекты, дающие тень. Большинство продаваемых панелей уже имеют поворотные механизмы, при самостоятельной сборке этот вопрос требует проработки. Это усложняет подключение солнечных панелей, но только при соблюдении этих условий достигается эффективность фотопреобразования в пасмурные и зимние дни.

Классификация и особенности современных фотоэлементов

Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:

монокристаллические;
поликристаллические;
из аморфного Si.

Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.

Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами

В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.

Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов

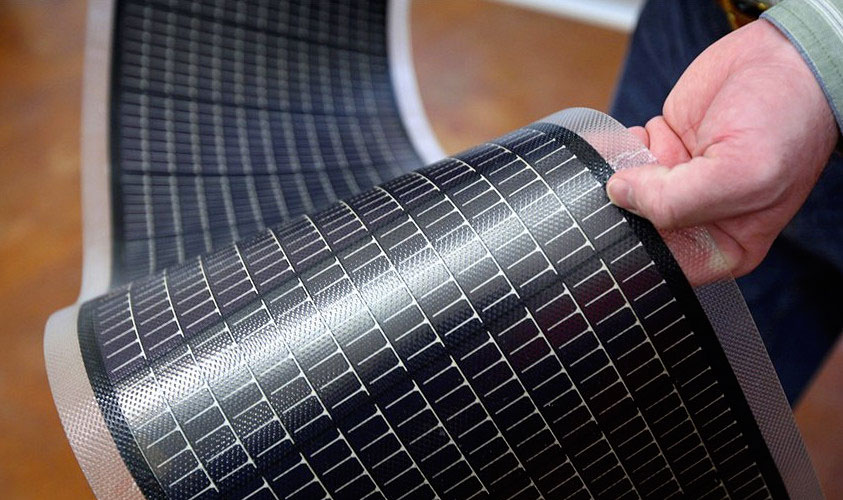

Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.

Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели

Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:

на основе теллурида кадмия;
из тонких полимеров;
с использованием индия и селенида меди.

О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем

Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)

Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

Как меньше платить за свет легально
Как выбрать солнечные батареи для дома
Как сделать светодиодный прожектор своими руками
Схемы подключения солнечных батарей

Общий принцип выбора и компоновки деталей для солнечных батарей

В связи с последними требованиями к производству электрической энергии, которые направлены на переход с традиционного сырья, используемого при его производстве, тема солнечных источников питания принимает все более практическое значение. Массовое производство элементов для создания собственной электрической сети уже предлагает потребителю различные варианты обеспечения автономной электроэнергией. Но пока еще стоимость автономного солнечного источника питания достаточна высока и недоступна для массового потребителя.

Но это не значит, что нельзя смастерить солнечные батареи своими руками. При этом просто необходимо определиться со способом сборки такого устройства. Или, приобретая отдельные элементы, компоновать их самостоятельно, или делать все составные части собственноручно.

Из чего, собственно, состоит система питания, основанная на преобразовании солнечной энергии в электрический ток? Основным, но не последним из ее элементов, является солнечная батарея, конструкция которой была рассмотрена выше. Вторым элементом в схеме является контроллер солнечной батареи, задача которого состоит в контроле зарядки аккумуляторных батарей электрическим током, полученным в солнечных батареях. Следующей частью домашней солнечной электростанции является батарея электрических аккумуляторов, в которой и накапливается электричество. И последним элементом «солнечной» электрической цепи будет инвертор, позволяющий полученное электричество небольшого вольтажа использовать для бытовых приборов, рассчитанных на 220 В.

Рассматривая каждый элемент домашней гелиоэлектростанции отдельно, можно увидеть, что каждый ее элемент может быть приобретен в розничной сети, на электронных аукционах и т. д. или собран собственноручно. И даже контроллер солнечной батареи своими руками можно изготовить – при наличии определенных навыков и теоретических знаний.

Теперь что касается задач, которые ставятся перед собственной электростанцией. Они просты и сложны одновременно. Простота их в том, что солнечная энергия используется для определенных целей: освещения, отопления или полного обеспечения потребностей жилища. Сложность – в правильном расчете требуемой мощности и соответствующем подборе комплектующих частей.

Подбор и пайка элементов

На Еbay можно купить солнечные элементы для батареи с уже припаянными проводниками. Вы должны сами расценить свои силы, так как пайка контактов в такой сложной конструкции является достаточно сложным процессом, который усугубляется хрупкостью элементов.

Если вы решили сами паять элементы, то сначала проводники нужно нарезать при помощи картонной заготовки и аккуратно положить его на фотоэлемент. Потом на место припаивания наносят кислоту и припой. Для удобства проводник фиксируют тяжелым предметом. Необходимо аккуратно проводник припаять к фотоэлементу, не пережимая хрупкий кристалл. По нормативу серебряное напыление на проводниках должно выдерживать три цикла пайки.

Изготовление каркаса

Идеально для этого подходит ящик с невысокими бортиками, не затеняющими фотоэлементы. Его не тяжело сделать из любого из перечисленных выше материалов, учитывая, что толщина должна быть 9,5 мм, а толщина реек – 19 мм.

Обязательно нужно предусмотреть вентиляционные отверстия в ящике, которые помогут в борьбе с температурой и излишками влаги.

В готовый ящик укладывают не проводящие ток ДВП, ДСП или другие материалы. На них крепятся солнечные элементы.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

Сборка из уголка прямоугольного каркаса.
В каждом углу конструкции сверлятся отверстия под крепления.
Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

Шины размечаются и разрезаются на требуемое количество полосок.
Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Особенности солнечной батареи

Солнечная панель представляет собой полупроводниковое сооружение, которое призвано преобразовывать солнечное излучение в электроэнергию. Такие системы выполняют главную задачу – бесперебойное, экономичное и надежное электроснабжение дома

В особенности, важно устанавливать устройство в труднодоступных районах проживания, а также в случаях, если нередко происходят перебои с подачей электроэнергии от основного источника

Альтернативное устройство достаточно практично, поскольку солнечные батареи для дома, по ценам существенно отличаются от традиционного источника энергоснабжения. Изготовление своими руками позволит владельцу не просто сэкономить финансовые средства, но также и оптимизировать электропотребление.

Преимущества установки солнечной батареи

Среди основных достоинство солнечных панелей можно выделить следующие:

простота в установке, за счет отсутствия необходимости прокладывания кабеля к опорам;
минимальные затраты времени на обслуживание системы;
электроэнергия вырабатывается с нулевым вредом для экологической среды;
малый вес панелей;
отсутствие подвижных частей конструкции;
бесшумность при работе;
независимость поставки электричества от распределительной сети;
длительный срок службы устройства при минимальных расходах.

Недостатки солнечной панели

Несмотря на весомые преимущества солнечных батарей, в их функциональности можно выделить некоторые недостатки:

трудоемкий процесс изготовления;
занимают много места;
чувствительность к загрязнениям;
ночью панель не работает;
эффективность работы зависит от природного фактора, т.е. от пасмурных/солнечных дней.

Эффективная альтернатива или всеобщее заблуждение?

Разговоры об автономном питании бытовых приборов и освещении в домах с использованием солнечной энергии ведутся еще с середины прошлого века. Развитие технологий и всеобщий прогресс позволили приблизить эту технологию к обыкновенному потребителю. Утверждение о том, что использовать солнечные батареи для дома станет довольно эффективным способом замены традиционных энергосетей, можно было бы считать бесспорным, если бы не пара существенных «но».

Основным требованием эффективности использования гелиевых батарей является количество солнечной энергии. Устройство солнечной батареи позволяет эффективно пользоваться энергией нашего светила только в регионах, где большую часть года солнечно

Необходимо также принимать во внимание и широту, на которой монтируются солнечные батареи, – чем выше широта, тем меньшей силой обладает луч солнца. В идеале можно добиться эффективности около 40%

Но это в идеале, а на практике все несколько иначе.

Следующий момент, на который стоит обратить внимание, – необходимость использования достаточно больших площадей, позволяющих смонтировать автономные солнечные батареи. Если батареи планируется размещать на дачном участке, загородном доме, коттедже, то здесь проблем не будет, а вот живущим в многоквартирных домах думать об этом придется серьезно

Типы автономных солнечных батарей

Кремневый тип солнечных батарей представлен монокристаллическими и поликристаллическими устройствами, а также аморфными кремниевыми панелями. Монокристаллические батареи состоят из множества ячеек, в которых встроены кремневые преобразователи, соединенные в общую схему и заполненные силиконом. Просты в эксплуатации, с высоким (до 22%) КПД, водонепроницаемые, легкие и гибкие, но для эффективной работы требуют прямого солнечного потока. Облачная погода может стать причиной полного прекращения выработки электроэнергии.

Поликристаллические батареи от монокристаллических отличаются количеством преобразователей, размещенных в каждой ячейке и установленных разнонаправленно, что обеспечивает их эффективную работу даже при рассеянном свете. Это наиболее распространенный вид батарей, которые применяются и в городских условиях, хотя их КПД несколько ниже, чем у монокристаллических.

Аморфные кремниевые источники питания, несмотря на свою низкую энергоэффективность – около 6%, тем не менее считаются более перспективными. Они поглощают солнечный поток в двадцать раз больше, чем кремниевые, и намного эффективнее в пасмурные дни.

Все это промышленные устройства, которые имеют свою – и в настоящее время не очень демократичную – цену. А возможно ли собирать солнечные батареи своими руками?

Как самостоятельно сделать солнечную батарею: пошаговый инструктаж
