Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Выгодная переделка болгарки

Крутые идеи выгодной переделки болгарки. Эти интересные самоделки помогут использовать вашу углошлифовальную машинку по максимуму. Думаете, неё надо брать в руки и что-нибудь отпилить? Давайте думать не как все и самоделки делать на всю катушку.

Ранее канал школа ремонтника уже рассказывал про станки из УШМ. Каждый самодельщик делает по-своему. Вот вам один вариантов. Такой станок прекрасно подходит для распиловки погонажных изделий. Плюс этой самоделки в том, что она имеет свой удлинитель. Это делает ее более мобильной. Сама же конструкция очень просто. Изготавливается основной стол. Пушки с возвратной пружиной. Платформа для крепления болгарки. Прижим. Розетка.

Посмотрите товары для изобретателей. Ссылка на магазин.

А вот самоделка, которая понадобится многим. Это циркулярка из болгарки. Все пытаются банально пользоваться болгаркой с пильным диском по дереву без каких-либо приспособлений и защит. А это очень опасно! Данная же приспособа представляет собой кожух для болгарки с салазками. Также предусмотрено ручка для удобного использования. Можно регулировать глубину пропила. Такой кожух маленький и комфортный. Его всегда можно взять с собой на различные работы. Да вот и самая простая станина для болгарки, который можно собрать на скорую руку при минимальном количестве материалов. Что для этого нужно? Прикрепить подошва к болгарке. В нашем случае это кусок листового металла прямоугольной формы с небольшим изгибом. Соединить подошва со столом при помощи петли. Натянуть эластичным жгутом. Остается только прикрепить к столешнице направляющие.

Следующая станина устанавливается просто. Всего-то нужно кусок уголка 50 x 50, профильная труба 20 x 20, два подшипника, внутренний диаметр которых позволяет ставить профильную трубу. Хомуты листовой металл для бокового искрогасителя. Оригинальности искрогасителя в том, что он откидной. Это позволяет без труда менять диск. Согласитесь, очень удобно. Для реза под 45 градусов можно использовать такую съемную направляющую.

Универсальный станок. На нём можно резать погонажные изделия. Фрезеровать стальные изделия. Точить сверла. Чистить и шлифовать металл. Использовать как раскроечный станок для листового металла. Для резки под различным углом и наклоном, фиксация в любом положении это позволяет.

Следующая самоделка не выдерживает критики из-за очень большой опасности работа на ней. Цепная пила из болгарки. Делается просто. На вал надевается цепная звёздочка. Такая пила пилит, но очень не рекомендуем пользоваться ей. В ней нет самого главного, что необходимо для безопасности! Это система сцепления, что, возможно, спасет вам жизнь при заклинивании цепи. При этом мы не говорим о смазки цепи и обо всём остальном. Решил показать только как пример отчаянного мышления наших самодельщиков.

Тут о подставке для этого инструмента, которая сделает работу приятней.

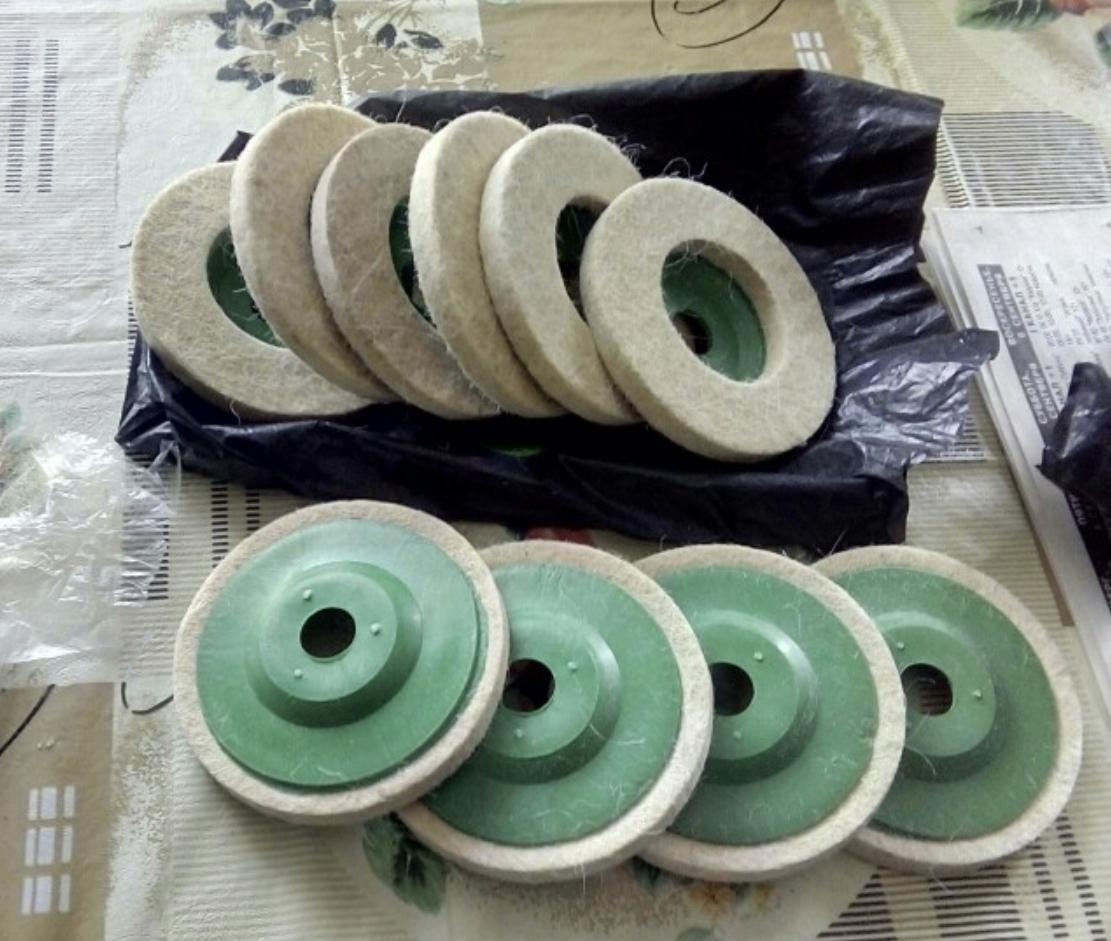

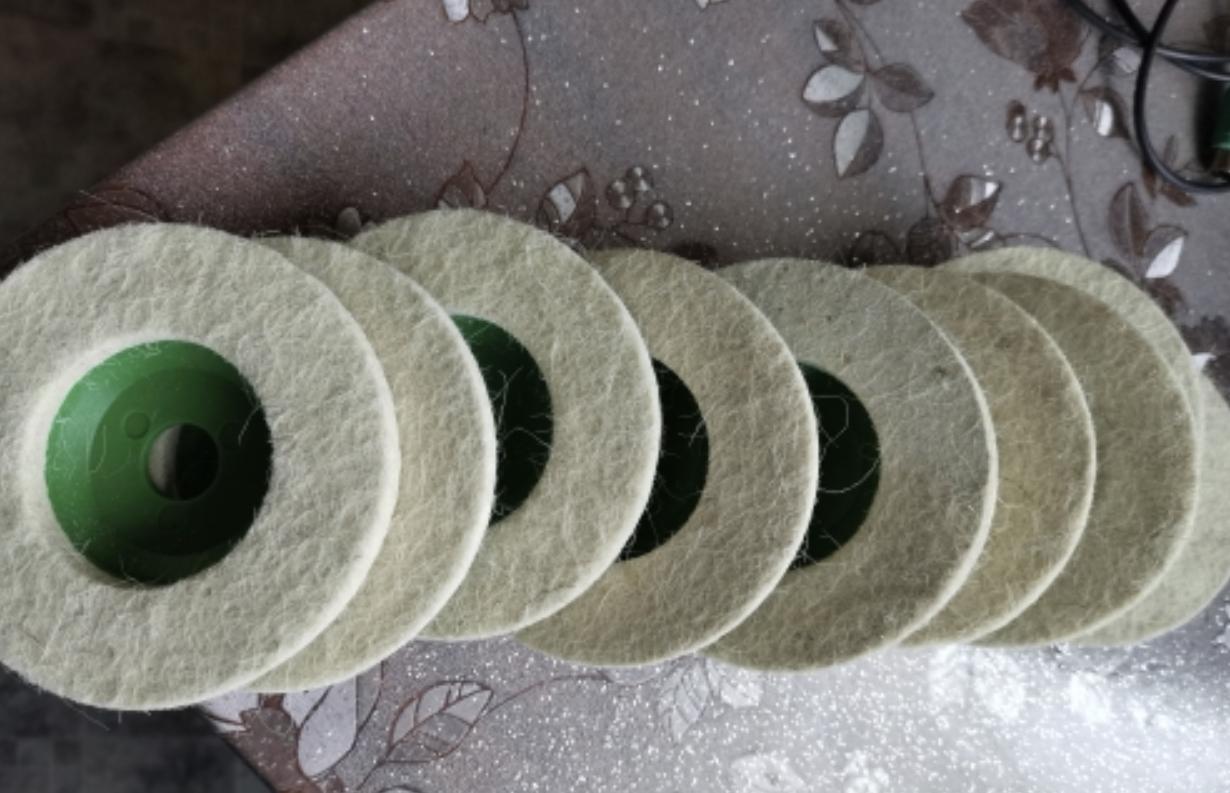

Полировочные насадки для УШМ

Приспособление, используемое для полировки мебели, автомобилей, деревянных, мраморных и металлических изделий. Выполняет бережную обработку обслуживаемой поверхности.

Не допускает повреждения основы – будь там дерево, металл, камень или стекло. Может использоваться для полировки самых разных хозяйственных и рабочих инструментов.

Основа полировочного диска – металл. На металлической основе закреплен шлифовальный материал – шелк. Полировочный круг рассчитан на работу с популярными видами «болгарок» – способными работать с дисками 100 мм и больше. Он прост в установке и замене. При наличии качественных полиролей обеспечивает устранение мелких царапин и трещин с обрабатываемой поверхности.

Рекомендую почитать:

• Вещь! Электролобзик BOSCH PST 800 PEL – Мой надежный помощник в работе;
• Мой обзор и отзыв об электрической газонокосилки Carver LME-1640;
• 10 уникальных и недорогих ручных инструментов из Aliexpress.

Отрезной станок

Отрезной станок используют для резки и раскроя металла и профиля, получения одинаковых по размерам заготовок, пропила на определенную глубину, резки керамической плитки и т. д. В торговой сети можно приобрести готовую конструкцию, которая стоит немалых денег. Сделать приспособление, которое будет выполнять те же функции в домашних условиях и небольших мастерских, можно из болгарки мощностью от 0,9 кВт.

На рисунке видно, что для изготовления такого приспособления необходимо лишь продумать конструкцию и надежную фиксацию УШМ. Для этого необходимо предварительно определиться с размерами и закрепить в 2-3 точках, чтобы в процессе выполнения резки инструмент не перемещался

И это очень важно

Болгарка может располагаться и снизу столешницы стола. В этом случае она будет не только разрезать разные материалы на части, но и работать как циркуляционная пила.

Фрезерный станок

• с подвижной УШМ. В этом случае инструмент надежно крепится в вертикальной плоскости к специальной раме, позволяющей перемещать болгарку относительно фрезеруемой заготовки, которая закреплена неподвижно;
• с жестко закрепленной УШМ. При таком исполнении заготовка перемещается в нужном направлении, а болгарка неподвижна.

В обоих случаях необходимо продумать конструкцию, закупить все необходимое для ее сборки, а также купить держатель фрезы цангового типа или изготовить его самостоятельно из шестигранника. На рисунке простая, быстро изготавливаемая конструкция фрезера из болгарки.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск

Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Самодельная мельница и дробилка для зерна

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Засыпаем половину банки зерна – и через несколько минут получаем муку грубого помола. После просеивания получаем качество не хуже магазинного.

Это достаточно нестандартное применение инструмента, а вот зернодробилка для домашней птицы – технология, проверенная временем.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

И на десерт – совсем уж экзотическое приспособление из болгарки – аппарат для производства сахарной ваты.

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

Различные приспособления для болгарки сделанные своими руками — видео. Универсальный станок или приспособа для болгарки сделана своими руками — видео

Особенности выбора инструмента

Когда назрела необходимость в покупке такого инструмента, лучше следовать нехитрым инструкциям:

Выбрать необходимую мощность инструмента

Здесь важно руководствоваться предстоящим объемом работ. Маломощные штроборезы (до 1,3 кВт) подойдут для решения небольших бытовых задач

Инструменты средней мощности (1,3 кВт — 2 кВт) справятся со всеми бытовыми задачами, греются они намного меньше маломощных аналогов, да и ресурс работы значительно выше. Мощные модели свыше 2 кВт имеет смысл покупать только для регулярных и очень больших, объемных работ. Кроме того, чем мощнее инструмент, тем он тяжелее. Следует учитывать и эту особенность.
Определиться с такими характеристиками как необходимая максимальная глубина и ширина штробления, возможность реза штробы под углом, диапазон регулирования оборотов электродвигателя.
Наличие дополнительных опций: муфта скольжения, защита от перегрева и перегрузок, система контроля износа щеток, возможность использования в «режиме болгарки», наличие системы виброзащиты.

Электрический

Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.

Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.

Техника безопасности

Как вы поняли, при изготовлении станины из металла вам придётся работать со сваркой. Но перед тем как взять в руки это устройство, надо обязательно ознакомиться с техникой безопасности. Сварщик имеет дело с электрическим током, поэтому неправильное обращение с оборудованием может привести к непоправимым последствиям.

Прежде чем включать аппарат в сеть, нужно осмотреть его. Убедитесь в том, что изоляция кабелей не повреждена. Если состояние проводов вас насторожило, то не пользуйтесь этой сваркой, пока не замените их.

После внешнего осмотра включаем аппарат нажатием кнопки «вкл.». При запуске должен быть слышен только звук работающего кулера. Это говорит о том, что вместе с аппаратом заработало принудительное охлаждение. При работе со сваркой нужно помнить о высокой температуре – накладываемые швы очень горячие, поэтому все манипуляции с металлами нужно выполнять в спецодежде. Используйте специальные перчатки, маску и ботинки на резиновой подошве. Последние ни в коем случае не должны быть коваными.

Циркульная магнитная насадка для болгарки своими руками

Здравствуйте, уважаемые читатели и самоделкины! Многие из Вас достаточно часто работают с болгаркой, и иногда возникает задача вырезания кругов из листового металла. Вручную выполнить эту задачу с высокой точностью и без последующей обработки практически невозможно. В данной статье автор YouTube канала «Самоделкин Иван» расскажет Вам, как он изготовил специальную приставку для болгарки, с помощью которой можно вырезать круги даже больших диаметров без сверления отверстия в центре.

Это приспособление достаточно просто изготовить, однако потребуется небольшой объем сварочных работ.

Материалы. — Неодимовый магнит под винт — Стальная шпилька, удлиненная гайка М16 — Шариковый подшипник 6001RS, корпус — Стальные профильные трубы 25X25 20X20, полоса 40 мм — Гайка, болт, барашковая гайка М10.

Инструменты, использованные автором. — Болгарка, отрезной диск — Сварочный аппарат — Тиски, молоток, маркер. Процесс изготовления. Одним из основных элементов этой конструкции послужит мощный неодимовый магнит, такие часто используют при различных поисковых работах. К обратной стороне этого магнита уже приварена цилиндрическая удлиненная гайка наружным диаметром 12 мм. Первым делом мастер запрессовывает шариковый подшипник 6001RS в корпус.

С другой стороны в корпус вставляется удлиненная гайка М16, и обе детали свариваются между собой

При этом важно соблюдать их соосность

По центру противоположной стороны детали высверливается отверстие диаметром 10 мм, затем приваривается гайка М10, в нее вкручивается прижимной болт. К головке болта приваривается барашковая гайка (можно сразу взять болт М10 с барашковой головкой).

В удлиненную гайку закручивается обрезок шпильки М16, а уже на нее навинчивается вторая часть держателя.

Теперь мастеру нужно сделать крепление для болгарки. Из 40-й стальной полосы вырезаются две вот такие заготовки, и в них сверлятся отверстия М10. Острые края деталей обрабатываются лепестковым зачистным диском. Обе детали прикручиваются к штатным отверстиям для рукоятки на болгарке.

Из той же полосы вырезается деталь в виде трапеции, и приваривается к первым двум.

Далее, из профильной трубы вырезается рукоятка, на одном конце которой сверлится сквозное отверстие диаметром 10 мм. Также изготавливается похожая, короткая деталь, которая в дальнейшем будет приварена к креплению на болгарке.

Остается сделать еще две вот такие детали для шарнирного соединения.

Все детали готовы, и соединяются между собой болтами и гайками М10.

Последние сварочные работы, и все элементы приспособления готовы.

Неодимовый магнит очень мощный, и его практически невозможно оторвать от поверхности металла, поэтому автор предусмотрительно подкладывает кусочек картона, чтобы немного снизить усилие.

Держатель примагничивается к листу, и направляющая вставляется в него.

Затем регулируется нужный радиус, и направляющая фиксируется барашковым винтом. Остается отрегулировать вертикальное положение болгарки и диска так, чтобы он касался поверхности заготовки.

Второй край направляющей одновременно является и рукояткой, слегка поднимая которую, диск прижимается к заготовке.

Лист нержавейки, из которого мастер вырезает круг, достаточно толстый, а диск изнашивается быстро. После нескольких проходов по кругу, автор опускает верхнюю часть конструкции при помощи шпильки с гайкой.

Итак, получился отличный круг из листа нержавейки толщиной 4,5 мм.

Еще раз о предназначении частей приспособления. Вот это шарнирное соединение позволяет регулировать не только расстояние от шпинделя до заготовки (это нужно как при износе дисков, так и для разных их диаметров), но и выставлять нужный угол реза. Второй узел позволит более точно регулировать высоту по мере постепенного износа диска, для этого на шпильку навинчена контргайка. По мнению автора, это приспособление позволит вырезать круги до двух метров диаметром.

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Универсальный привод для станка

В том случае, когда редуктор болгарки износился или инструмент пришёл в негодность, успешно можно применить электродвигатель для изготовления металлорежущего оборудования для мастерской. Примером того, что можно сделать из болгарки своими руками, может служить самодельный фрезерный станок. Учитывая, что электродвигатель шлифмашинки имеет высокие обороты, его не стоит применять к сверлильному или токарному станку. Фрезерный станок — это то, что надо.

Для изготовления можно приспособить обыкновенный старый журнальный столик. В столешнице просверлить отверстие для выхода фрезы. От болгарки отсоединить редуктор и снять с вала двигателя ведущую шестерню. В магазине купить цанговый зажим ЕР11 и надеть его на выступающий конец вала ротора мотора.

Снизу к столешнице закрепить вертикальный кронштейн, имеющий прорези для перемещения привода. К нему прикрепить привод, торцевая фреза должна выступать сквозь отверстие в столешнице. Для удобства фрезерования на крышке стола установить направляющий упор.

Originally posted 2018-07-04 08:19:34.

Как сделать приспособление для резки дерева своими руками

При наличии желания и достаточного количества свободного времени сделать насадку «Цепная пила» на болгарку можно в домашних условиях.

Необходимые инструменты, материалы, навыки

Для этого, кроме самой болгарки, потребуется наличие сварочного полуавтомата, дрели или сверлильного станка, а также навыки всем этим пользоваться. К необходимому арсеналу инструментов следует отнести:

• направляющее полотно с цепью;
• звездочку привода;
• металлическую трубу;
• металлический лист толщиной 1 – 2 мм;
• сверлильный станок или дрель;
• сверла и режущие коронки по металлу;
• сварочный полуавтомат;
• набор гаечных ключей;
• смазку глубокого проникновения.

Какую УШМ выбрать для этой цели

Если вы все-таки решились изготовить пильный адаптер самостоятельно, стоит правильно подойти к выбору угловой шлифмашинки. В этом случае следует помнить, что выбранная модель должна обладать достаточной мощностью, производительностью и запасом прочности.

Пошаговая инструкция изготовления

Для того, чтобы изготовить цепную насадку на болгарку необходимо выполнить следующие действия:

1. Подобрать металлическую трубу необходимого диаметра. Она должна одеваться на редуктор болгарки без зазоров и люфтов.
2. С помощью болгарки или стационарного циркулярного станка отрезать от трубы заготовку высотой около 3 см.
3. Из металлического листа сделать основу будущего адаптера. От полученной заготовки отрезать боковой сегмент.
4. При помощи фрезы или коронки по металлу с противоположного конца заготовки проделать круглое отверстие. Впоследствии в него будет устанавливаться приводная звездочка.
5. К полученной детали приложить направляющую шину и разметить местоположение фиксирующих болтов.
6. Высверлить два отверстия для болтов.
7. Установить болты в отверстии закрутить их гайками, прижав направляющее полотно. Для большей надежности рекомендуется приварить их головки к основанию адаптера.
8. Со стороны головок болтов установить ранее вырезанное металлическое кольцо и приварить его к основанию детали.
9. От металлической полосы отрезать две заготовки, которые в дальнейшем будут фиксировать адаптер и болгарку между собой.
10. В заготовках просверлить сквозные отверстия. Они должны соответствовать диаметрам фиксирующих отверстий на болгарке.
11.  Установить заготовки на соответствующие места на инструменте и приварить их к основанию адаптера.
12. Установить полученную заготовку на болгарку надежно затянув фиксирующие болты. После этого смонтировать направляющую шину, пильную цепь и приводной механизм на вал.
13. Из металлического листа вырезать полосу. Изогнув ее по контуру адаптера, приварить к основанию.

Посмотрев видео, можно ознакомиться с нюансами изготовления цепной насадки на болгарку и посмотреть ее применение на практике.

https://youtube.com/watch?v=ZnDkY1SR2Ys

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

• разделение металлопрофиля на отрезки необходимой длины;
• раскрой листового металла;
• получение большого количества однотипных заготовок в короткие сроки;
• резка керамической плитки;

• разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Штатив для УШМ

Промышленные штативы для крепления УШМ. Позволяют сделать из обычной болгарки отрезной станок.

Такой мини станок решает главную проблему при работе с болгаркой: если инструмент держать обеими руками, фиксировать заготовку крайне тяжело. В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Причем штатив позволяет устанавливать правильный угол отреза, а диск перемещается строго вертикально. Работа выполняется качественно и безопасно.

Приспособления для болгарки по резке металла и других твердых компактных заготовок, мастера давно научились делать самостоятельно.

Станины собирают из металлического профиля, автомобильных амортизаторов, или даже из фанеры. Добротно изготовленный станок не менее надежен и безопасен, чем заводской.

ВАЖНО! При работе с любым станком – фабричным или самодельным, необходимо помнить о правильном положении защитного кожуха.

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности.

В этом случае, главная причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в древесине, устранена. Но сам диск по-прежнему может травмировать.

Самодельный штатив для крепления УШМ.

Поэтому при изготовлении такого устройства выключатель лучше выполнить не фиксируемым. Например – в виде ножной педали. Тогда вы сможете моментально отключить питание, если приспособа выйдет из под контроля.

Когда нет необходимости работать с деревом, а надо лишь нарезать большое количество металлических заготовок – существуют более простые варианты.

Такое крепление можно изготовить за час, а удобство в работе повысится на порядок. Если вы знаете, как «отваливаются» руки после нарезки полусотни колышков из металлического уголка – эта конструкция для вас.

Выбираем подходящую болгарку для резки и обработки древесины

Если предстоит распилить древесный материал, то сделать это болгаркой можно, но с учетом правильного выбора инструмента. Болгарки выпускают разных размеров и мощности, от чего зависит возможность применения насадок диаметром 115, 125, 150, 180 и 230 мм. УШМ для отрезных дисков по дереву на 115 мм — это не лучшее решение. Это обусловлено такими недостатками:

• На инструмент устанавливается диск маленького размера, которым практически ничего не возможно распилить или обработать
• Неудобство проведения работ маленькой болгаркой при обработке больших поверхностей

Лучшее решение для распила древесины болгаркой — это инструмент под круги с диаметром 125 мм. Он не только позволяет осуществлять эффективное распиливание материала, но еще и считается максимально безопасными. Однако не настолько безопасными, что их можно использовать даже новичкам. Инструменты под 150, 180 и 230 круги лучше не использовать для резки дерева, так как высокая мощность таких болгарок требует много усилий.

Это интересно! Болгарка — это не бензопила, и не электропила, поэтому без надлежащих навыков ее не стоит использовать для распила древесины.

Самым безопасным вариантом считается УШМ под круги диаметром 125 мм. Именно такую машинку следует применять, когда требуется воспользоваться инструментом для распиливания деревообрабатывающих материалов. Перед тем, как купить насадку с зубьями для резки дерева, нужно учитывать не только ее наружный диаметр, но и внутренний — посадочное отверстие. Для современных стандартных инструментов выпускаются диски с диаметром 22,2 мм.

ШТРОБОРЕЗ ИЗ БОЛГАРКИ СВОИМИ РУКАМИ

Нет смысла покупать штроборез стоимостью от 500 долл. для того, чтобы проштробить несколько каналов для укладки труб в бетонной стене. Проще изготовить насадку для домашней болгарки, тем более что конструктивно приспособление состоит всего из трех элементов:

• Защитный кожух с патрубком для подключения пылесоса;
• Система направляющих роликов;
• Крепление с промежуточной вставкой, позволяющей закрепить на валу болгарки одновременно два отрезных круга.

Понятно, что механизм болгарки, и в первую очередь редуктор, должен быть абсолютно исправным. Даже один диск с алмазной кромкой на высоких оборотах создает на корпусе болгарки ощутимые вибрационные нагрузки. Два режущих круга в случае наличия биения в зацеплении могут сжечь червяк и колесо болгарки за несколько часов работы штробореза с насадкой.

Оптимальная мощность двигателя 1,9-2 кВт. Все промышленные образцы штроборезов оборудованы автоматом плавного запуска двигателя, в обычной болгарке его может и не быть, поэтому лучше всего планировать насадку под диски 125 мм.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Для изготовления насадки для болгарки потребуется:

• Черная листовая сталь толщиной 2,5-3 мм. Алюминий и пластик, тем более дерево, не выдерживают раскаленных искр, а куски оплетки и камня отрезного диска по бетону нередко пробивают кожух из мягких материалов;
• Арматура или стальной прут толщиной 6-8 мм;
• Пара подшипников с внутренним диаметром втулки, равным поперечному размеру стального прута;
• Стальная втулка — заготовка под изготовление переходного вала и крепежной гайки.

Лучше всего для изготовления использовать черный металл, основу корпуса можно сварить электросваркой, а боковую панель выполнить съемной на барашковых зажимах или на защелках-клиньях.

Не обязательно покупать товарное листовое железо для изготовления насадки – штробореза на болгарку, может сгодиться любая кастрюля небольшого размера, обрезок трубы или старый бачок из-под масла. Помимо прочего, потребуется подобрать небольшой патрубок диаметром, равным сечению насадки шланга домашнего пылесоса.

ЧЕРТЕЖИ И СХЕМЫ

Наиболее простой вариант самодельной насадки на болгарку представлен на фото и схеме. Конструкция представляет собой разъемный чехол из металла, закрепляемый на болгарке вместо штатного стального половинчатого кожуха.

Размеры защитного кожуха насадки выбираются исходя из мощности и габаритов самой болгарки, а также диаметра отрезных кругов.

Чем больше диск, тем дороже обойдется эксплуатация болгарки. Для дома достаточно диска 125-150 мм, круги в 180-190 мм потребуют использовать с двигателем под 2 кВт. Более того, для корпуса насадки на болгарку придется использовать металл толщиной 3-3,5 мм, что заметно утяжеляет инструмент.

ИЗГОТОВЛЕНИЕ ЗАЩИТНОГО КОЖУХА

Наилучшей заготовкой для изготовления корпуса кожуха будет старая металлическая эмалированная кастрюля. Черный металл заготовки позволяет легко сваривать, сверлить, клепать, резать без ограничений, а эмалевое покрытие послужит дополнительной защитой от разлетающихся бетонных крошек и абразива.

В первую очередь размечаем положение отверстия под выходной вал, фланец и крепежную гайку болгарки.

Отверстие вырезаем кольцевым сверлом.

Используя запчасти от старого кожуха болгарки, приклепываем к стенке насадки дополнительное усиление из полоски стали, к которой привариваем крепежный хомут.

В торце заготовки вырезаем отверстие под отводной патрубок подключения пылесоса, а в верхней части насадки — штробореза ввариваем шпильку М10 для установки новой рукоятки.

Вторую щеку кожуха вырезаем из круглой заготовки, диаметром на 15-20 мм больше размера уже готовой части насадки. По периметру нарезаем лепестки, отгибаем их под углом 90о. Готовую «щеку» вставляем в главную часть корпуса.

Что такое штроборез, предназначение

В современных условиях жилые, административные здания и различные сооружения оснащены разветвлённой сетью внутренних коммуникаций. Это электропроводка, телевизионные и интернетовские кабели. В некоторых случаях в стены прячут сетевые элементы отопления. Для их проводки в вертикальных ограждениях делают продольные углубления, которые после укладки проводной продукции заделывают шпаклёвкой либо другой финишной отделкой.

Рассматриваемый инструмент оснащён резцами, которыми прорезают канавки в кладке стен. Устройство настраивают на определённую глубину канала. Сечение канала определяется количеством и величиной сечения проводов и кабелей.

Работа с соблюдение техники безопасности, наличие защиты

Во всех рассмотренных примерах кабель от болгарки свободно болтается, а должен быть закреплён к подвижной части стойки, а в последнем случае, фото №6, вообще тянется через рабочую зону за спину оператора, что делает нашу стойку крайне опасным, избегайте подобных упущений при конструировании и работе.

Рекомендую, перед началом работы все же закрепить сетевой шнур на обычные пластиковые хомуты в нескольких местах во избежание попадания его под режущий инструмент и, вообще, он просто не будет мешаться под рукой.

Важно! забывайте перед началом работы осмотреть режущий круг, на нем не должно быть сколов и видимых повреждений, что может привести к его разрушению при вращении. Обязательно одевайте защитные очки. Одеть очки гораздо быстрее, чем лечить глаза.

Одеть очки гораздо быстрее, чем лечить глаза.

Если неудобно работать в очках сделайте, как показано на видео ниже.
Пример отличного приспособления для защиты от шлама, летящего во время резки металла. Простое, удобное в использовании и быстросъемное.

Выгодная переделка болгарки

Крутые идеи выгодной переделки болгарки. Эти интересные самоделки помогут использовать вашу углошлифовальную машинку по максимуму. Думаете, неё надо брать в руки и что-нибудь отпилить? Давайте думать не как все и самоделки делать на всю катушку.

Ранее канал школа ремонтника уже рассказывал про станки из УШМ. Каждый самодельщик делает по-своему. Вот вам один вариантов. Такой станок прекрасно подходит для распиловки погонажных изделий. Плюс этой самоделки в том, что она имеет свой удлинитель. Это делает ее более мобильной. Сама же конструкция очень просто. Изготавливается основной стол. Пушки с возвратной пружиной. Платформа для крепления болгарки. Прижим. Розетка.

Посмотрите товары для изобретателей. Ссылка на магазин.

А вот самоделка, которая понадобится многим. Это циркулярка из болгарки. Все пытаются банально пользоваться болгаркой с пильным диском по дереву без каких-либо приспособлений и защит. А это очень опасно! Данная же приспособа представляет собой кожух для болгарки с салазками. Также предусмотрено ручка для удобного использования. Можно регулировать глубину пропила. Такой кожух маленький и комфортный. Его всегда можно взять с собой на различные работы.

Следующая станина устанавливается просто. Всего-то нужно кусок уголка 50 x 50, профильная труба 20 x 20, два подшипника, внутренний диаметр которых позволяет ставить профильную трубу. Хомуты листовой металл для бокового искрогасителя. Оригинальности искрогасителя в том, что он откидной. Это позволяет без труда менять диск. Согласитесь, очень удобно. Для реза под 45 градусов можно использовать такую съемную направляющую.

Универсальный станок. На нём можно резать погонажные изделия. Фрезеровать стальные изделия. Точить сверла. Чистить и шлифовать металл. Использовать как раскроечный станок для листового металла. Для резки под различным углом и наклоном, фиксация в любом положении это позволяет.

Следующая самоделка не выдерживает критики из-за очень большой опасности работа на ней. Цепная пила из болгарки. Делается просто. На вал надевается цепная звёздочка. Такая пила пилит, но очень не рекомендуем пользоваться ей. В ней нет самого главного, что необходимо для безопасности! Это система сцепления, что, возможно, спасет вам жизнь при заклинивании цепи. При этом мы не говорим о смазки цепи и обо всём остальном. Решил показать только как пример отчаянного мышления наших самодельщиков.

Тут о подставке для этого инструмента, которая сделает работу приятней.

Похожие записи:

Плюсы и минусы керамзитобетонных блоков с отзывами владельцев Делаем валентинки и сердечки своими руками: 10 мастер-классов Дизайн стен на кухне Пайка проводов паяльником в домашних условиях Батарейки и аккумуляторы «крона» с напряжением 9 вольт, их специфика Что нужно знать о шлакоблоке и о кладке для получения
