Приспособления для ручной дисковой пилы своими руками

Содержание

Выносная каретка на подшипниках

Для облегчения работы и более качественного результата можно воспользоваться изготовленной тоже своими руками кареткой для циркулярки на подшипниках. Применяя каретку, не нужно будет беспокоиться о плотности прижима вручную пилы к заготовке, тем самим намного увеличив ее допустимую ширину.

Для изготовления каретки понадобятся пластины из металла и уголок. Ширина пропила настраивается барашковыми зажимами, которые устанавливаются в подвижные пазы сверху каретки. Каретка крепится на алюминиевый профиль, конфигурация которого должна обеспечивать крепеж струбцины С-образной формы внутри направляющих. Подошва пилы присоединяется к каретке на одной из ее сторон.

Шина подобной конструкции обеспечивает раскрой заготовок большого размера. Благодаря применению подшипников подача легкая и плавная. Осуществляется при помощи направляющей штанги или рук.

Функции направляющих шин

При использовании высокопроизводительного ручного электроинструмента всегда актуально стоит вопрос качества выполняемых работ. Высокое качество во многом зависит от профессионализма работающего с инструментом мастера. Поэтому кроме базовой комплектации большинства электрических циркулярных пил рекомендуется использовать дополнительные аксессуары. Эти приспособления облегчают работу и обеспечивают высокое качество работы, даже когда с ней работают новички.

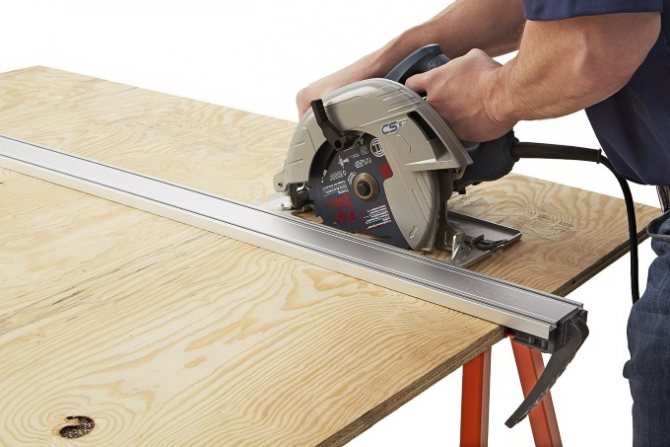

Направляющая для циркулярной пилы обладает многими функциями, которые существенно облегчают работу с инструментом. В числе таких важных функций стоит отметить:

обеспечение высокой точности при распиле материала большого размера;
направляющая позволяет обеспечить правильный раскрой с высокой точностью;
при работе с устройством можно выполнять не только распил по прямой линии, но и выполнение работ по выполнению криволинейного реза;
заготовка при использовании направляющей легко и аккуратно режется как в продольном, так и поперечном направлении;
с этим приспособлением легко обрабатывать заготовки под один стандарт;
устройство дает возможность делать обработку нескольких заготовок по одному шаблону;
работа с направляющей шиной обеспечивает высокую степень безопасности в работе.

Как сделать своими руками

Эти простейшие устройства часто делают своими силами. Особенность самодельных приспособлений в том, что не существует двух одинаковых экземпляров. Каждый мастер делает приспособление для своих задач.

Даже если изделие копируется по внешнему виду и функционалу, оно будет уникальным. Отличия будут в размерах, используемых материалах и т.д. делаются приспособления самого разного назначения и конструкции. Поэтому приводить чертежи какого-либо одного устройства нет смысла.

Для ручной дисковой пилы

Готовые упоры, поставляемые в комплекте, делать уже не надо. Но когда для распила широких заготовок не хватает длины, делают аналог с более длинными штырями или пластинами.

Простейший упор делать практически не надо. Берут металлический уголок (25х25, 50х50 и т.д.) нужной длины и 2 струбцины для его крепления.

Немного сложнее изготовление направляющей шины с двусторонним ограничением. Пример такого варианта:

Пример более простого приспособления с односторонним ограничением

Для циркулярного станка

При распиле на стационарной циркулярке сама заготовка движется относительно пильного диска. Потому направляющие устанавливают для заготовки (доски, бруса). Отличие от работы с направляющими для ручной пилы в том, что упор не надо переставлять каждый раз, когда требуется напилить много заготовок одной ширины.

Например, когда из доски толщиной 25 мм и шириной 200 мм требуется нарезать бруски 25Х25 мм, параллельный упор выставляют на 25-27 мм от обеих концов диска. На выходе из диска допускается минимальное увеличение расстояния на 0,5-1 мм.

Чаще всего используется металлический уголок.

Такой упор может быть как по всей длине рабочего стола, так и более коротким, до начала-середины диска.

Первый вариант легко крепится по краям стола с помощью струбцин за края стола. Для крепления второго, укороченного варианта требуются отверстия под болт в середине стола и в самом параллельном упоре.

Для того, чтобы упор можно было передвигать, отверстия в столе или уголке делают в виде паза или делаю короткий паз в уголке и несколько отверстий в столе.

Переднюю часть укороченного упора крепят к краю стола с помощью струбцины или также с помощью болтов через отверстия-пазы.

Укороченный до начала, максимум до середины диска вариант предпочтительнее. Отдельные заготовки, доски могут иметь внутреннее напряжение. При распиле и выходе из диска отпиленная и оставшаяся части могут начать расползаться «коромыслом» из-за перерезанных волокон и высвободившегося напряжения.

Если направляющая укорочена до диска, распиленные части после диска просто разойдутся в разные стороны. Но если параллельный упор до конца рабочего стола, то либо заготовку начнет отталкивать от диска, либо диск будет зажат. Это может привести к остановке двигателя, пробуксовке ремней или горению древесины от трения.

Изготовление своими руками

В первую очередь определяются с тем, что именно нужно: простая направляющая на рабочий стол на всю длину или до диска, или упор-шина с одно или двусторонним ограничением.

Выбирается доступный материал.

Направляющая должна иметь абсолютно ровную поверхность, и быть достаточно прочной. В зависимости от конструкции направляющей, используются разные материалы:

металлические уголки;
прямоугольные куски фанеры, ДВП, пластика достаточной прочности и нужной длины;
деревянные бруски подходящего сечения;
металлический профиль, квадрат или прямоугольник.

Далее решается вопрос крепления. Для крепления простых направляющих к рабочему столу или листам используют струбцины, резьбовой крепеж, саморезы.

Как пример крепления прямоугольных упоров:

Для крепления между собой частей направляющих типа шины из мягких материалов используются подходящие саморезы подходящей длины. Если концы саморезов выходят за толщину соединения, их срезают УШМ с кругом по металлу, либо стачивают на абразивном круге.

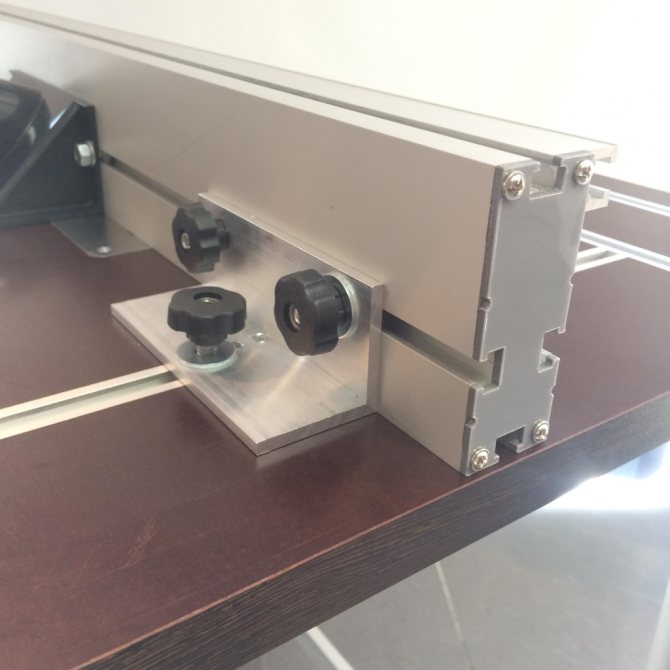

Комплектующие к PR TR100/1SM:

Наконечник к профиль-шине PR TR100

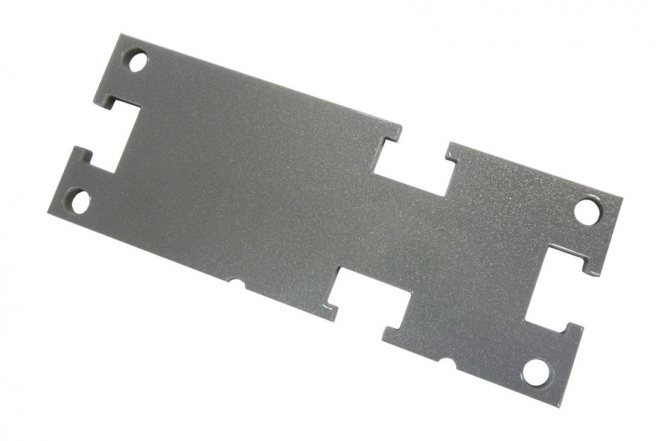

Наконечник предназначен для закрытия торцов профиль-шины 100 мм и создания вакуума при подключении пылеудаления.

Крепится к профиль-шине четырьмя винтами М4 (в комплект не входят).

Профиль-ползун T-track 13 мм (PR TR013/1SM)

Профиль-ползун 13 мм помещается во все пазы профилей 19, 51 и 100 мм, предназначенные под под головку болта М8, овальную гайку 12х25 М6 или М8. Применяется для перемещения закрепленных на нем упоров, кареток, транспортиров и различных приспособлений, а также для соединения шин между собой.

Наименование

: Профиль-ползун 13 мм PR TR013/1SM, анод., серебро матовое, 3,05 м, 0,894 кг.

* Продается кратно 0,5 хлыста (3,05 м).

Толщина плёнки 0,23 и 018 мм

Патрубок пылеотвода Д. 50

Патрубок для пылеотвода предназначен для подключения шланга пылесоса с боковому упору изготовленному из Профиль — шины PR TR100

или других конструкций.

Внутренний диаметр выходного отверстия – 50 мм

Крепится с профиль-шине 100 мм с помощью болта и гайки М8 (не входит в комплект).

Отверстия для крепежа сверлятся самостоятельно.

Барашек со сквозной резьбой М8х30мм

Ручка-барашек М8х30мм предназначена для крепления Профиль — шины PR TR100 и других приспособлений к фрезерному столу.

Внутренний диаметр М8

Наружный диаметр 30 мм.

Крепится с помощью болта М8 (в комплект не входит)

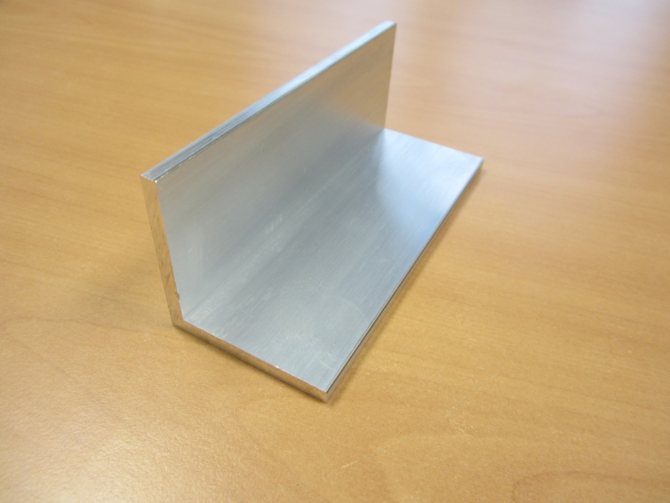

Уголок соединительный 130 мм предназначен для крепления профиль-шины 100 мм (параллельного упора) и других приспособлений к рабочему столу.

Цвет – алюминий неокрашенный.

Толщина стенки — 5 мм.

Крепится к шине через отверстия (сверлятся самостоятельно) болтом М8 (в комплект не входит) и ручкой-барашек М8х30мм.

Гайка овальная 12х25 М6 предназначена для крепления к профиль-шинам 19,51, 100 мм различных приспособлений (уголки, упоры, каретки и т.д .)

Скруглённая форма обеспечивает мягкое скольжение внутри паза профиль-шин без заеданий.

Процесс изготовления направляющей для циркулярной пилы

Что касается размера предлагаемой конструкции направляющей, то он подбирается индивидуально под глубину запила имеющейся пилы, а также тех заготовок, которые в дальнейшем будут обрабатываться.

Для изготовления столешницы применяется фанерный лист. Его длина может быть какой угодно. Ширину можно сделать 35 см, что будет удобным для подавляющего большинства циркулярок. Отступив 10 см от длинного края фанеры нужно нанести разметку для установки профиля с Т-образным пазом. Желательно, чтобы профиль был короче фактической длины столешницы, что позволит в дальнейшем облегчить хранение станка. Профиль нужно посадить в паз. Удобнее всего его выбирать ручным фрезером установив параллельный упор. При работе с фанерой лучше углубляться постепенно, сделав выборку в несколько проходов.

Чтобы убрать дефекты на поверхности столешницы нужно прошлифовать фанеру.

Профиль с Т-образным пазом запрессовывается в полученное гнездо заподлицо. Он закрепляется саморезами по всей длине.

Для непосредственной направляющей для самого электроинструмента можно найти уголок, но зачастую он имеет одинаковые стороны, что не совсем удобно. Гораздо лучше приобрести швеллер и распилить его вдоль, получив 2 отличных уголка с низким бортиком.

Теперь нужно изготовить упоры для направляющей. Для этого следует взять 2 доски с сечением 30 мм, длиной соответствующей ширине фанерной столешницы. В данном случае их длина составляет 35 см. Что касается ширины досок, то она должна быть равна фактической глубине реза циркулярки плюс 8 мм. Совместив доски между собой и поставив их на ребро нужно отметить 7 см от края. От этой линии отмеряется длина, соответствующая ширине подошвы пилы. Вторая отметка ставиться немного шире, с учетом толщины стенок уголка и зазора 1 мм.

Зажав доски в тисках нужно запилить все по начертанным линиям ножовкой на глубину 1 см, после чего выбрать паз.

Теперь нужно прикрепить доски к столешнице. Для этого они сначала приклеиваются, после чего дотягиваются шурупами

Обратите внимание, что вторая доска закрепляется в конце профиль с Т-образным пазом, а не фанеры. Перед вклеиванием нужно зависти в профиль Т-болт. На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости

Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом

На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости. Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом.

Также можно сдвинуть полозья направляющей, чтобы было возможно ее использовать для фрезера. Потребуется сделать еще пару отверстий и поставить мебельные дюбели.

Покрасим получившееся приспособление.

Для удобства дальнейшего хранения станка в подвешенном состоянии, на выступающей за пределы рабочей части столешницы фанере можно прорезать сквозное отверстие.

Теперь нужно поставить циркулярку на полозья. Ее следует включить и проехать с одного края столешницы до второго. Слегка выступающий диск сделает себе канавку примерно в 2 мм, благодаря тому, что пазы стоек были углублены не на 8 мм, а на 1 см.

Чтобы при движении пила не уходила в перекос и не тормозила, на ее подошву можно прикрепить мебельный уголок, слегка его проточив. Это может и не понадобиться, многое зависит от типа подошвы.

Пользуясь уже практически готовым станком можно сделать направляющие для крепления заготовок под углом. В первую очередь пригодятся упоры под 45 и 30 градусов. Для этого взяв 2 рейки нужно просверлить в них отверстие под скользящий Т- болт.

Закрепив одну заготовку под углом 45 градусов и прижав гайку ручной настройки нужно срезать выступающий торец пилой. Полученный в результате отрезок следует приклеить к снизу обратной части планки, создав дополнительный упор. Он будет упираться в боковой торец столешницы, поэтому в дальнейшем можно будет фиксировать направляющую без транспортира. Таким же способом можно подготовить специальные направляющие и для других углов.

На выступающий из Т-образного направляющего профиля болт можно фиксировать прижимную лапку, направляющие и прочее столярные приспособления, расширяя возможности полученного станка. Себестоимость изготовление такого оборудования невысока, при этом его функционала достаточно для обработки некрупных заготовок или точного быстрого торцевания пиломатериалов.

Наглядная работа с пилой:

Работа с фрезером:

Каретка для циркулярки и монтаж переднего и заднего упоров:

Добавочная рейка (F) на каретке, рисунок 1, нужна для работы с длинными заготовками. (Примечание: Рейка может быть установлена и с правой стороны, Т- гайки для болтов вставляются в потаи с внутренней стороны упора .)
Далее, просверлить сквозные отверстия в упоре и добавочной рейке, вставьте гайки и закрутите болты.
Сделайте пропил в основании салазок, не боле чем на 1/2 от общей длины каретки, фото С.
Отключите пилу. С помощью угольника установите перпендикулярно задний упор к пильному диску, фото С. Закрепите жестко упор к основанию с помощью струбцин.
Используйте широкий кусок древесины, из отходов и с абсолютно параллельными сторонами, сделайте тестовый поперечный рез, фото D. После реза переверните одну из половинок на 180 градусов и приложите его рез к резу другой половинки. Регулировку можно считать оконченной, когда между резами не будет зазора, фото D вставка.
После всех регулировок пришло время закрепить на шурупы вначале задний упор (С), а потом и передний упор (В).

Установка кожуха для диска и стоп-блок для салазок:

Приклейте и закрепите кожух для диска (E) к упору (С), фото E.
В целях безопасности, каретка для циркулярки должна остановиться в тот момент, когда верхняя часть лезвия пильного диска коснется кожуха диска, рисунок 1.
Два куска древесины жестко закрепленных на каретке и сбоку циркулярного стола решают эту задачу, рисунок 1.
Чтобы избежать потерю ручек, Фото G, рассверлите потаи под размер резиновых уплотнительных колец на внутренней поверхности добавочной рейки, Фото H.

Сделайте стоп-блок для заготовки, как показано на фигуре 2, он состоит из трех частей: передний стоп-блок (G), основной стоп-блок (H) и полоса стоп-блока (I). Перед склейкой трех частей блока, убедитесь, что все грани и ребра квадратные друг с другом.
Каретка для циркулярки смазана воском в нижней части салазок и бегунка, это позволит плавное скольжения каретки.

Предварительные размеры каретки для циркулярки показаны в таблице ниже:

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

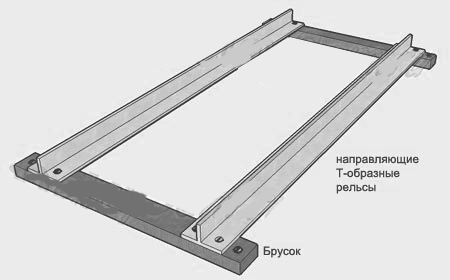

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

привод от ручной дисковой пилы;
станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

деревянные бруски;
лист OSB или фанеры;
крепежные метизы;
дрель с набором сверл;
ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
Короб фиксируется со столом при помощи металлических уголков и шурупов.
Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Самодельная настольная мини-пилорама

Пила ручная циркулярная — обязательный инструмент в домашней мастерской уважающего себя хозяина. Для успешной работы она должна иметь направляющую шину для циркулярной пилы. Немалое значение имеют пильные диски, от их толщины и размера зубчиков зависит качество и точность резки. Чем меньше зуб, тем чище будет поверхность, которая подвергается обработке.

Хорошо оборудованная мастерская имеет ручной электрический инструмент, у которого есть направляющая шина для дисковой пилы, своими руками сделанная и настроенная для успешной работы. А также специальное подключение для пылесоса и мешки или контейнеры для опилок. Это очень практичное решение, потому что при длительной распиловке не придётся каждую минуту останавливаться, чтобы убрать рабочее место. Такая пила выпускается компанией Bosch для профессионалов. Кроме того, она имеет возможность настройки угла отклонения от вертикали и глубины резки.

Правильный выбор инструмента

Перед покупкой стоит убедиться, что выбранный инструмент обеспечивает необходимую глубину резки вертикально и под углом. Дополнительным аспектом, который может облегчить нормальную работу, является длина кабеля. Если условия не благоприятствуют для использования удлинителя, следует выбрать пилу с длинным кабелем.

Предлагаемые пилы известных производителей оборудованы устройством для лёгкой замены дисков, что дополнительно упрощает работу. Это отличный электрический инструмент, который можно использовать при мелких ремонтных работах дома или в саду.

Как сделать подвижную каретку для циркулярки своими руками

Самый простой вариант салазок показан на следующем видео:

Пошаговая инструкция изготовления

Изготовление подобных простых вариантов проводится по следующей последовательности.

Расчет размеров

Они должны соответствовать размеру рабочего стола, с учетом размеров заготовок, которые будут пилиться. Для маленьких заготовок требуется небольшая площадь, и наоборот. На приведенном видео, салазки значительно шире рабочего стола, используются дополнительные опоры.

Выбор материала

Используется материал, который есть под рукой, либо в продаже по доступной цене.

Разметка листа для рабочего стола.
Распиловка материала на подвижный стол электролобзиком, ручной или электропилой, УШМ и т.д.
Замер направляющих брусков (уголков, профиля) на продольные и задний поперечный упоры.
Распиловка направляющих по длине.
Сборка. При этом главное, чтобы направляющие с обеих сторон были строго параллельно диску. Для этого выдерживается следующий порядок: Прикручивается одна направляющая, салазки ставят на место. Вторая направляющая прикручивается по фактическому расположению ползунка. Затем выполняется пропил рабочего стола салазок под диск самим пильным диском по дереву. При этом салазки просто передвигают навстречу работающему диску. Если стол из металла, его прорезают диском по металлу по разметке.
Установка заднего упорного бруска.

В варианте, показанном на видео, в качестве регулятора ширины пропила используется боковой упор – простой П-образный металлический профиль на струбцине.

На фото боковые направляющие выполнены другим способом.

Здесь они не прикреплены с боков неподвижного стола, а расположены снизу. На дне салазок прикреплены ползунки, на неподвижном рабочем столе под ползунки имеются пазы.

Такой вариант меньше склонен к перекосу и заклиниванию.

Самодельные салазки с заводскими линейными направляющими, имеющие подшипники скольжения, такого недостатка лишены совсем. Их устанавливают сбоку неподвижного стола, на специальной станине. Подвижный рабочий стол может проходить как сверху неподвижного, так и на одном уровне, как на станках заводского изготовления. При этом расстояние от подвижного стола до пильного диска должно быть минимальным.

Необходимые материалы и инструменты

Для изготовления простейших салазок, типа показанных на видео, требуется:

Листовой материал. Рабочий стол может быть выполнен из разных материалов:

фанера толщиной от 10 мм и выше;
алюминий толщиной от 5-10 мм;
черный металл толщиной от 3-5 мм (чем больше площадь, тем толще, чтобы не гнулся), но это тяжелый материал;
любые другие негибкие и не хрупкие, достаточно прочные материалы (текстолит, стеклотекстолит, пластики с подходящими свойствами, ОСБ и т.д.);
брусок для фиксации заготовки сверху стола;
упор для ограничения ширины заготовки (уголок на струбцине, брусок на саморезах и т.д.).

Направляющие могут быть выполнены из разных материалов: бруски из сухой твердой древесины, мебельного ДСП, металлические уголки, специальный профиль для направляющих заводского изготовления, в том числе и с подшипниками.

Инструмент для изготовления применяется разный, в зависимости от наличия его у мастера и материала. Например, пилить материал можно ручной ножовкой, пилкой по металлу, отрезным диском УШМ, дисковой электропилой, сабельной пилой, электролобзиком.

Закрутить саморезы можно шуруповертом, электродрелью с регулятором оборотов, ручной отверткой и т.д.

В принципе, конструкция довольная простая и не требует каких либо чересчур подробных пошаговых инструкций.

Торцовка из циркулярки

Когда приобрести такой инструмент сложно из-за недостатка финансов, его можно сделать собственноручно.

Для монтажа понадобится:

Утолщенный лист металла.
Уголки из стали для прижима (используйте старую кровать).

Сварочник используют для резки в листе стали отверстия, а его торцы обрабатывают напильником.

Особо мощный электрический мотор для использования инструмента не требуется, хватит 0,9 кВт. Его монтируют на основу добавочной пружиной, исполняющей стабилизирующую задачу. Для вращения агрегата необходимо приделать ручку, в результате получится достичь постепенного передвижения пилы. Характеристики следующие:

0,2 м – диаметр режущего диска;
1500 об/мин – скорость вращения.

Это позволит при помощи инструмента, сделанного собственноручно, легко обрабатывать древесину толщиной до 0,07 м. Позаботьтесь о настраиваемых стойках и опорах. Для маятниковых стояков берите швеллер, крепящийся на основание из металла. В результате наш инструмент станет прочнее и тяжелее, однако торцовочные работы благодаря ему будут производиться с легкостью. Можно взять трехфазный электрический двигатель (2,3 кВт) и качающуюся на шарнирах плиту.

Надеть ремень на шкив электродвигателя. Маятник можно закрепить на основании материала каркаса. Для удобной работы с деревом диаметр пилы обязан быть 0,42 м, а скорость вращения – от 2800 об./мин. Прорезаем щель под диск.

Как видим, качественный инструмент возможно не только приобрести, но и сделать своими руками. Вот что у нас получилось:

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

направляющая из фанеры;
рельсовое стусло из уголка;
шина из алюминиевого профиля;
линейка из строительного правила;
выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Приспособления для циркулярного станка своими руками

Выносная каретка на подшипниках

Функции направляющих шин

Как сделать своими руками

Для ручной дисковой пилы

Для циркулярного станка

Изготовление своими руками

Комплектующие к PR TR100/1SM:

Профиль-ползун T-track 13 мм (PR TR013/1SM)

Патрубок пылеотвода Д. 50

Барашек со сквозной резьбой М8х30мм

Процесс изготовления направляющей для циркулярной пилы

Каретка для циркулярки и монтаж переднего и заднего упоров:

Другие виды

Шина из алюминиевого профиля

Линейка из строительного правила

Рельсовое стусло

Выносная каретка на подшипниках

Популярные модели и производители

Бюджетные модели

BOSCH PKS 55

Интерскол ДП-190/1600М

Hammer CRP 1500 D

ВИХРЬ ДП-190/1800

Средний ценовой сегмент

BOSCH GKS 600

BOSCH GKS 190

Makita HS7601

Metabo KS 55

Премиальные модели

Makita 5903RK

BOSCH GKS 85 G

Варианты изготовления станка для работы по дереву

Как сделать стационарный распиловочный станок — пошаговое руководство

Самодельный отрезной станок с приводом от стиральной машинки

Распиловочный станок из дрели в домашних условиях

Самодельная настольная мини-пилорама

Правильный выбор инструмента

Как сделать подвижную каретку для циркулярки своими руками

Пошаговая инструкция изготовления

Расчет размеров

Выбор материала

Необходимые материалы и инструменты

Торцовка из циркулярки

Что это такое?

Похожие записи:
