Как сделать устройство своими руками?

Как уже указывалось выше, шаблонные конструкции бывают заводскими (пластиковыми) и самодельными (фанерными, деревянными, металлическими).Сделать своими руками шаблон можно из подручных материалов. Для этого необходимо определиться с расходниками и инструментом, который поможет их сделать.

В процессе работы понадобятся ножовка (лобзик) или пила (болгарка с насадкой) по металлу, основной древесный (фанера, брусья) или металлический материал (квадратные профиля из хорошей марки стали), крепеж разного вида (болты, саморезы, металлические длинные прутья, винты).

Этапы создания формы заключаются в следующем:

Делают части каркаса из дерева или металла (стали, алюминия) по заданным размерам.
Берут стальные или деревянные бруски, и соединяют их друг с другом, по чертежу конструкции с помощью болтов или саморезов

Здесь важно надежно соединить боковые планки.
Металлические части профилей сваривают друг с другом по линиям соединения.
Направляющие части укрепляются с поверхностной частью планки регулирующимися болтами.. Каркасы можно делать из простой и ламинированной фанеры

Для удобства пользования к ним можно приделывать дверные ручки

Каркасы можно делать из простой и ламинированной фанеры. Для удобства пользования к ним можно приделывать дверные ручки.

Нюансы изготовления пеноблочной перегородки

Внутри здания перегородки из пенобетона выстроить своими руками несложно. Затруднения могут быть связаны с большим количеством строительных материалов на этажи, расположенные выше.

С такой работой могут справиться только хорошо подготовленные работники. Для того чтобы строить из пеноблочного материала, требуется приложение значительных усилий и большого терпения. Но это того стоит, поскольку дом, выстроенный из пенобетона, долго будет способен сохранять тепло и передавать особую атмосферу уюта.

Последовательность действий для устройства перегородки:

1. Прежде чем начать строить, размечают место под планируемую перегородку.
2. В поверхности несущих элементов и пола устанавливают арматурную сетку. В качестве альтернативного варианта могут выступать гибкие подвесы из алюминия, укрепляемые одним краем за блок, а другим — за стену.
3. Затем по натянутой леске осуществляют укладку начального ряда пеноблоков.
4. Начальные три и последние три ряда кладки армируют сеткой. Между завершающим рядом и поверхностью потолка оставляют пространство в 1 см, которое в последующем запенивают.
5. Установленную перегородку тщательно грунтуют для дальнейшего облегчения оштукатуривания.

Уметь класть стены из пенобетона — навык очень полезный, который пригодится в любом случае при строительстве из пенобетона, даже тогда, когда возведением дома будут заниматься специально нанятые рабочие. Любое приобретенное знание никогда не пропадет даром.

Приспособление для кладки кирпича

Процесс возведения кирпичной стены – ответственная задача, от качества которой будет завесить прочность и безопасность любого сооружения. Вся трудность заключается в необходимости соблюдения множества параметров, начиная от правильности выявления осевых плоскостей, межэлементных размеров и заканчивая смешиванием склеивающих растворов. Все это влияет как на внешние данные самой кладки, так и на ее технические особенности, проявляющиеся в процессе использования. Именно поэтому требуется специальное приспособление для кладки кирпича – покупное или сделанное своими руками, суть от этого не меняется.

Какой нужен инструмент?

Строительные работы, связанные с укладкой камня, требуют особого опыта, внимательности и вложений большого количества времени, которое, помимо основных работ, потребуется для решения измерительных задач.

Набор «Кирпич» для облицовочной кладки кирпича

Весь комплект используемого инвентаря можно подразделить на три основные категории:

• главные элементы,
• контрольно-измерительные устройства,
• механические приспособления.

Мастерки (кельма)

Конструкция состоит из лопатки и держателя. С помощью мастерка осуществляется нанесение цементного или другого связующего материала на верхнюю поверхность и однородного распределения по ним. Мастерки также можно использовать в случае необходимости обрезания и устранения излишней связующей смеси уже на возведенной стене. Ими же, при необходимости, скалывают раствор.

Расшивка

Предназначается для проверки слоя наносимого раствора и придания ему определенной формы. Состоит из ручки и удлиненной рабочей части с определенной опалубкой, в виде которой будут выполняться последующее формирование швов. Профиль желоба может быть вогнутого или выпуклого типа.

Молоток-кирочка

Используется в процессе выполнения нескольких основных задач по обтесыванию камня для создания необходимой формы, исправления неправильной установки без демонтажа блоков и с применением технологии легкого постукивания. Кирочка производится в двух видах – с округлым рабочим элементом и широким, квадратным.

Шаблоны для шлакоблоков

Значение шаблонов при укладке шлакоблоков

При укладке стен и перегородок, возводя всевозможные строения, используются специальные инструменты и приспособления, предназначенные облегчить каменщику его нелёгкий труд, а кладку выложить ровной, прочной и красивой. Традиционно для этого применялись шнуры, уровни, мастерки. В последнее время ассортимент всевозможных приспособлений пополнился шаблонами для укладки блоков и кирпича.

Классический инструмент каменщика

Основные инструменты любого мастера, занимающегося кладкой блоков или кирпича, бывают ручные, разметочные.

Ручные инструменты это:

• мастерок, напоминающий маленькую лопатку, которым наносится и равняется раствор, а также удаляются его излишки. Заполняется и затирается промежуток между блоков. Рукояткой, постукивая по блоку, его выравнивают;
• молоток, напоминающий кирку. Один его боёк заострён, другой напоминает прямоугольный брусок. Заострённой частью делают небольшие сколы на блоке, тупой раскалывают блок пополам;
• расшивку используют в завершении работ для декоративных целей и делая шов сплошным;

Разметочные инструменты это:

• строительные отвесы – ими осуществляют контроль стен по вертикали и горизонтали;
• причальные шнуры – ими контролируется горизонталь при кладке ряда;
• угольники — ими проверяется точность углов;
• строительные уровни – ими осуществляется текущий контроль над вертикальностью и горизонтальностью поверхности;
• линейки;
• рейки из алюминия длиной до 3метров, для замера общей вертикальности и горизонтальности;
• контроллеры, в виде водяных глазков.

Общие понятия о шаблонах

Опытному профессиональному каменщику вышеперечисленного инструмента достаточно для постройки обычных зданий и гаражей. Возводя здания с повышенной требовательностью к лицевой стороне кладки, нужно использовать специальные приспособления, повышающие качество и эффективность работ.

Конструкции шаблонов для изготовления швов обычно бывают горизонтальными и вертикальными. Их применение упрощает кладку блоков. Устроены они достаточно просто. Конструктивной основой является рама в виде прямоугольника с упорами внизу, предназначенными фиксировать её на кладке из блоков. Они не дают возможности конструкции сместиться в сторону, а только передвигаться по стене. Это даёт определённую возможность сохранить горизонтальность укладки блоков.

Размер между параллельными планками, расположенными вдоль кладки, соответствует ширине блока. Плоскость шаблона пустотелая, имеет такие размеры, что после наполнения её раствором, образуется слой заданной толщины. Излишки смеси, образующиеся в ходе работ, зачищаются мастерком либо самим шаблоном. Для нанесения раствора на торец блока применяют вертикально расположенные шаблоны.

Как выбрать электрорубанок для газобетона для дома

Если изготовить рубанок своими руками нет возможности, следует выбрать инструмент в строительном магазине. Это может быть обычный деревянный рубанок для газобетона. Но производительность труда с его помощью невысока. Ускорить работу можно, используя ручной электрорубанок.

Как выбрать наиболее подходящую модель? Рекомендуется обращать внимание на следующее

Глубина строгания: для обработки газобетона достаточно минимального значения этой характеристики (2 мм)

Важно, чтобы шкала регулятора глубины строгания начиналась не с нуля, а с отрицательных значений.
Ширина строгания: чем она будет большей, тем легче будет качественно выполнить работу. Предпочтительнее модели с подошвой не уже 110 мм.
Качество подошвы рубанка: она должна быть гладкой и идеально ровной.
Вес: инструмент должен быть легким (не более 3,0- 3,5 кг), так как большой мощности (что взаимосвязано) от него не требуется.
Мощности достаточно минимальной. Рубанок мощностью около 1000 Вт будет стоить дешевле.
Наличие пылесборника: такая деталь избавит от необходимости работать в респираторе.
Ножи для электрорубанка должны быть изготовлены из твердого сплава ТСТ

Лезвия из такого металла долго не тупятся.

Рубанок мощностью около 1000 Вт будет стоить дешевле.
Наличие пылесборника: такая деталь избавит от необходимости работать в респираторе.
Ножи для электрорубанка должны быть изготовлены из твердого сплава ТСТ. Лезвия из такого металла долго не тупятся.

На заметку: заточка электрорубанка является сложным процессом, доступным только специалистам со специальным оборудованием

Важно, чтобы в комплекте с инструментом было приспособление для заточки ножей электрорубанка

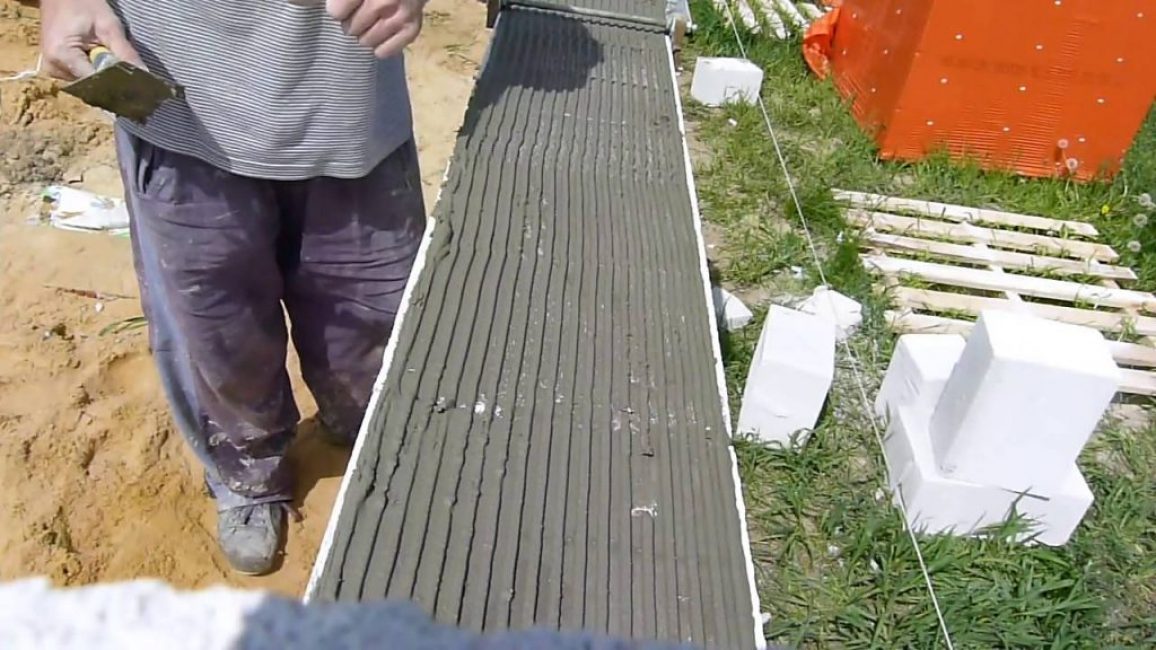

“Приспособа” для формирования клеевого слоя

Суть этого изделия весьма проста – максимальное ускорение нанесения клеевого слоя для укладки блоков. Для этого нужно:

1. Изготовить короб на салазках. Он должен легко перемещаться вдоль ряда стены и не будет с него не съезжать. Для этого боковые стенки должны свисать с ряда на 1-2 см
2. Приспособу оснастить шпателем для равномерного нанесения раствора, — лучше использовать зубчатую кельму. При этом фиксируют ее под углом 40-50° — так лучше будет на ряд подаваться клей
3. Поскольку ширина клеевого слоя нужна несколько уже блочного ряда – излишки клея не будут выдавливаться при установке блоке – приспособу изнутри нужно оснастить ограничительными брусками.

Для изготовления понадобится:

• Зубчатый шпатель
• Доска шириной 100-150 мм и длиной около 1м
• Брусок на 10-20 мм, длиной около 40-50 см
• Крепеж: саморезы
• Ножовка по дереву
• Шуруповерт
• Топор

Плюсы и минусы самостоятельного монтажа

А благодаря весу и размерам – процесс пойдёт быстро и без применения спецтехники.

К тому же, такие блоки можно не только укладывать самостоятельно, но и даже производить в домашних условиях.

Материал негорючен и экологичен. Его использование не повредит здоровью человека. Также кладка керамзитобетонных блоков своими руками позволит создать здание такой формы, какой хочется хозяину дома, применив весь его креатив и вкус.

Минус в том, что керамзитобетон – хрупкий и гигроскопичный материал

Поэтому работать с ним нужно акуратно и очень осторожно

А после кладки стен из керамзитобетона важно обязательно позаботиться о его дальнейшей отделке и утеплении. Кладка элементов специалистами в этом отношении вызывает больше надёжности и уверенности

Преимущества шаблона

К ним относится:

• применение шаблонов при укладке блоков, позволяет устанавливать их на слой из раствора одной толщины без всяких излишков, что облегчает работу и делает ее более производительной. Помимо всего заметно снижается расход раствора. Возможно, с достаточной точностью сделать расчет нужного его количества;
• шаблоны используются как для облицовочных работ, так и для укладки основного каркаса здания;
• даже неопытному мастеру такая конструкция поможет получить кладку хорошего качества, с блоками, уложенными на одном расстоянии, строго по горизонтали и вертикали;
• невысокая стоимость шаблонов доступна всем, кто пожелает их приобрести.

Поэтому начинающим мастерам или людям, самостоятельно решившим сделать кладку, эта конструкция будет незаменима.

Инструмент по газобетону своими руками

Инструмент для газобетона своими руками предоставит возможность снижения стоимости кладки. Благодаря простоте его конструкции справиться с задачей сможет даже малоопытный человек.

Изготовление штробореза из болгарки

Для того чтобы сделать инструмент, рекомендуется провести установку дополнительного диска на болгарку. Фиксация первого диска проводится обычным методом. Для того чтобы прикрепить второй диск, нужно использовать еще одну гайку, которая имеет шайбу-гровер для фиксации.

Защита рук во время работы с инструментом обеспечивается благодаря специальному кожуху, который рекомендуется предварительно установить. Он обеспечивает направление пыли в противоположную сторону при работе с инструментом. К задней части кожуха рекомендуется прикрепление пылесосного механизма. Для крепления трубки рекомендуется использовать хомуты.

Самодельная кельма

При изготовлении самодельной кельмы нужно учитывать, что максимальная нагрузка приходится на место соединения рукоятки и рабочего ковша. Изначально из бумаги вырезается шаблон ковша, в соответствии с которым делается разметка на листе стали. Вырезаем заготовку. Далее в применением киянки выгибаем ковш необходимой формы на наковальне. Для скрепления швов используется сварка.

С применением болгарки на рабочей кромке делаем зубцы. Для обеспечения прочного крепления рукоятки нужно насквозь просверлить отверстие на всю его длину. В ковше также делаем отверстие, которое соответствует диаметру прутка. Прут вставляется в отверстие ковша таким образом, чтобы его закрыла шляпка. С другой стороны прутка нарезает резьбу. На ручку надеваем деревянную основу и фиксируем ее с помощью гайки. Для того чтобы улучшить качество соединения под гайку укладываем шайбу-гровер.

Рубанок для газобетона

Скребок рубанок предназначается для выравнивания выступающих частей газобетонных блоков. Его делают из деревянной доски, которая с одной стороны имеет рабочие элементы, а с другой – ручку. Для рабочих элементов используются сегменты твердосплавной пилы в количестве 8-10 штук.

Берется доска, толщина которой составляет 50 миллиметров. По ее кромкам с каждой стороны нужно сделать по 4-5 пропилов под углом в 65 градусов к продольной оси основания. В подготовленные пазы нужно вставить предварительно подготовленные куски пилы, предварительно нанося на них клей. Рубанок можно использовать после того, как полностью высохнет клей.

Ручной штроборез

Инструмент может иметь изогнутую или прямую форму рукояток. Для удобного использования инструмента на нем делают две рукоятки. С применением болгарки отрезаем 70-80 сантиметров трубы, диаметром ½. Один из ее концов сгибаем под углом 90 градусов с применением болгарки.

На следующем этапе берем стальную пластину и сгибаем ее u-образно. Это будет резец конструкции в дальнейшем. Его нужно заточить с помощью болгарки и приварить к прямой части трубы. Далее из нового куска трубы, длиной в 15 сантиметров, делаем рукоятку. Ее прикрепляют к штанине штробореза с помощью сварки.

Если изготовить инструмент своими руками нет возможности или времени, то можно купить его в Москве или других городах СНГ в специализированных магазинах.

Популярностью пользуется , который характеризуется точностью, надежностью и долгим сроком эксплуатации. Специалисты так же рекомендуют слайдер для нанесения раствора porotherm
, с помощью которого обеспечивается равномерное распределение клеевой смеси по блокам.

Строительство различных сооружений из газобетонных блоков можно упростить с применением специальных инструментов. Рекомендуется использовать приспособления высокой точности, что обеспечит надежность и долговечность здания из газобетона.

Часто в строительстве используют газобетон. Популярность он получил благодаря уникальным свойствам:

• низкая стоимость;
• небольшой вес;
• низкий уровень теплопроводности.

Исходя из этих качеств, процесс строительства с использованием газобетона проходит в разы быстрее, с меньшей затратой сил. Для упрощения рабочего процесса, достижения лучшего результата мастера используют специальные инструменты.

Многие работают с подручными средствами, которые вполне заменяют профессиональный инструментарий, хотя не дают такого же хорошего эффекта.

Рубанок для газобетона на основе наждачной бумаги

Основа этого варианта рубанка — влагостойкая наждачная бумага шириной в 20 см с абразивностью порядка 40 (для грубой работы). Кроме нее, понадобится:

• кусок ровной многослойной фанеры;
• доска для изготовления ручки;
• шурупы, лобзик, дрель, степлер.

Ручку можно вырезать лобзиком, а затем обработать наждачной бумагой. Удобнее, если она с одной стороны будет выше, чем с другой. Размеры узкой стороны фанерного основания определяются шириной полосы наждачной бумаги, а его длину можно сделать равной поперечному размеру блока или немного больше.

Ручка прикручивается к основанию двумя шурупами. Под головки шурупов должна быть выполнена зенковка, а в ручке желательно просверлить отверстия, чтобы она не треснула. Затем отрезается кусок наждачной бумаги нужной длины и пристреливается степлером к торцам основания. Крепление бумаги может быть и другим. Рубанок-терка для газобетона готов.

Виды захватов

Подъемные приспособление для переноски газобетонных блоков бывают двух типов: продольные и поперечные. Каждый тип захватов имеет разную конструкцию и назначение.

Поперечный зажим

Позволяет удерживать газобетон силами одного человека, если он использует сразу две руки. Заводские инструменты этого типа выпускаются с тремя диапазонами длины захвата: 250-300 мм, 350-400 мм, 45-50 мм. При выборе поперечного зажима нужно учитывать размеры газоблока, с которым предстоит работать.

Продольный захват

Применяется для перемещения газобетона двумя людьми. Этот тип инструмента можно использовать для подъема сразу нескольких блоков. Стандартный размер длины захвата — 600-650 мм, то есть приспособление является универсальным и может использоваться для любых материалов.

При выборе захвата следует обратить внимание на наличие резиновых накладок на зажимных пластинах. Накладки защищают поверхность блоков от царапин металлическими пластинами

Самостоятельное изготовление шаблонов

При проведении строительства строительной компанией, шаблоны на площадку завозятся в наборе. Для самостоятельной укладки блоков, мастера в основном сами делают деревянные, пластиковые или фанерные конструкции нужной формы и размеров. От материала зависит срок эксплуатации изделия и способы крепления его частей.

Наиболее легкая сборка деревянных шаблонов. Используя в качестве упоров уголки из металла или бруски, соединяют их с конструкцией саморезами или болтами. Соединив направляющие с помощью винтов, можно сделать регулируемый шаблон.

Деревянные части, подверженные нагрузкам, покрывают лаком. По завершению работ шаблоны очищают от раствора и промывают.

“Приспособа” для формирования клеевого слоя

Суть этого изделия весьма проста – максимальное ускорение нанесения клеевого слоя для укладки блоков. Для этого нужно:

1. Изготовить короб на салазках. Он должен легко перемещаться вдоль ряда стены и не будет с него не съезжать. Для этого боковые стенки должны свисать с ряда на 1-2 см
2. Приспособу оснастить шпателем для равномерного нанесения раствора, — лучше использовать зубчатую кельму. При этом фиксируют ее под углом 40-50° — так лучше будет на ряд подаваться клей
3. Поскольку ширина клеевого слоя нужна несколько уже блочного ряда – излишки клея не будут выдавливаться при установке блоке – приспособу изнутри нужно оснастить ограничительными брусками.

Для изготовления понадобится:

• Зубчатый шпатель
• Доска шириной 100-150 мм и длиной около 1м
• Брусок на 10-20 мм, длиной около 40-50 см
• Крепеж: саморезы
• Ножовка по дереву
• Шуруповерт
• Топор

Советы по выбору инструмента

• Для облегчения распиловки блоков рекомендовано использовать сабельную пилу по газобетону.
• Не рекомендовано проведение резки блоков с применением обычной ручной пилы. Специалисты рекомендуют использование пилы-аллигатора, полотно которой имеет победитовые напайки. С помощью этого инструмента обеспечивается быстрая и качественная распиловка блоков.
• Для выравнивания блоков нужно использовать шлифовальную машинку. Во время проведения работ нужно использовать защиту от пыли.
• Подъем газобетонных блоков должен проводиться с использованием самодельного ромбового захвата.
• Для обеспечения удобств во время строительства нужно переносить блоки с применением специального приспособления.
• Для определения продольного положения блока рекомендуется использовать строительный уровень, длина которого составляет не менее 2 метров. Поперечное измерение проводится инструментом, который имеет меньшую длину.
• Усаживание материала на раствор должно проводиться с применением резиновой киянки.

Инструмент для кладки пеноблоков своими руками: видео, фото

Строительные работы, связанные с укладкой камня, требуют особого опыта, внимательности и вложений большого количества времени, которое, помимо основных работ, потребуется для решения измерительных задач.

Предлагаем ознакомиться Какая глина нужна для кладки печи — Отопление

Набор «Кирпич» для облицовочной кладки кирпича

Весь комплект используемого инвентаря можно подразделить на три основные категории:

• главные элементы,
• контрольно-измерительные устройства,
• механические приспособления.

Выбираем инструмент

Ab ovo

Результат любой деятельности прямо зависит от уровня понимания делателем процесса. Чтобы не попасть в ситуацию стрелка по воробьям из пушки, прежде чем начинать уничтожение воробьев (если вдруг таковая необходимость обнаружилась), стоит узнать размеры этих птах и их повадки.

В случае с пеноблоками, прежде чем закупать инструменты для укладки пеноблоков, хорошо бы знать свойства этого материала.

Материал, в обиходе называемый пеноблоками, может быть в нескольких вариантах, причем различия подразумевают совершенно разные материалы. Хотя оба вида относятся к материалам из облегченного ячеистого бетона, по составу и способу изготовления, так и по техническим и эксплуатационным параметрам они отличаются.

1. Пенобетон. Изготавливается из цементно-песчаной смеси с добавлением химического реагента, образующего пену. В качестве пенообразователя могут служить органические или синтетические вещества. Пенообразователь вводится в готовый раствор под давлением. В дальнейшем, смесь заливается в формы и отвердевает в естественных условиях. Пузырьки пены застывают внутри, образуя закрытые поры.
2. Газобетон. Для производства газобетона необходимы условия крупного производства. Процесс изготовления происходит в автоклавных установках при повышенной температуре и давлении. В составе газобетона смесь цемента, извести и кварцевого песка. Поры газобетона образуются в ходе химической реакции извести с алюминиевой пудрой. В результате реакции выделяется водород, пузырьки которого при застывании и образуют пористую структуру материала. Готовый материал режут на отдельные блоки.

Предлагаем ознакомиться Арка из доборов и наличников своими руками

Способ производства вносит различия и в потребительские качества продукции. Газобетон имеет большую плотность, равномерную по всему объему блока. В пеноблоках внутри могут встречаться более плотные участки. Изготовление блока в форме приводит к возможному нарушению геометрии, поэтому при кладке могут потребоваться более широкие швы.

Создание кирпичной кладки – сложная и ответственная работа, без которой редко обходится строительство или капитальный ремонт дома. Главная трудность кроется в необходимости точного соблюдения осевых и межэлементных расстояний, что в конечном итоге влияет не только на внешний вид кладки, но и на ее эксплуатационные характеристики.

Поэтому как любители, так и профессиональные каменщики все чаще изготавливают приспособления для кладки кирпича своими руками. Это не так сложно, как может показаться на первых взгляд, особенно в случае наличия хорошей теоретической базы.

Как сделать захват для газобетона своими руками

Предлагаем подробную инструкцию по изготовлению зажимного механизма для газобетонных блоков:

Шаг №1: Ищем чертеж

Рекомендуем использовать простой чертеж, разработанный ООО «Стропканат»:

На чертеже А(мин) — это размер газоблока, В(мах) — максимальная ширина захвата до закручивания стопора.

Шаг №2: Готовим материалы и инструменты

Для изготовления приспособления нужны:

• 2 стальные пластины шириной 30-50 мм, длиной — равной длине блока;
• 1 пластина для хвата длиной 350 мм;
• 2 металлических уголка №40;
• 7 болтов 7*16 мм;
• 7 пар гайка-контргайка;
• электрическая дрель со сверлами по металлу;
• ножовка по металлу;
• набор гаечных ключей;
• сварочный аппарат.

Шаг №3: Выполняем монтаж

1. На пластинах, отступив на 150-160 мм от края, выпиливаем поперечные пазы для будущих рычагов.
2. В 35 мм от прорезей в сторону длинной стороны просверливаем отверстия размером 6 мм для центральной оси вращения стопора.
3. В просверленные отверстия вставляем рычаги и крепим с помощью болта: гайку — немного не докручиваем, контргайку — на «стоп»-резьбу.
4. Аналогично соединяем остальные крепления.
5. Делаем разметку отверстий для хвата: пластину 350 мм прикладываем к разведенным концам рычагов, на местах перекрещивания отмечаем точки.
6. На размеченных точках делаем отверстия под болты размером 6 мм.
7. На торцах рычагов делаем 3 отверстия в ряд размером 8 мм, чтобы получились пазы размером 15-16 на 8 мм.
8. К нижним концам рычага под углом 90 градусов привариваем уголки №40, выполняющие функцию клещей.
9. Завариваем все пазы и испытываем механизм.

Приспособление для работы с керамзитным камнем

Хотя по времени кладка керамзитобетона проходит гораздо быстрее, чем кладка кирпича, но есть один нюанс – много сил и времени отнимает формирование толщины клеящего раствора или цементно-песчаной смеси.

На фото можно увидеть приспособление для укладки, подходящее для любого типа блоков:

Для самостоятельного сооружения формировщика швов необходимы:

• листы фанеры или доски;
• саморезы;
• гребёнка либо кусок стали.

Задняя стенка приспособления должна по длине быть равной толщине блока, чтобы можно было легко перемещаться вдоль изделия.

Боковины или ограничительные бруски должны свисать с ряда примерно на 1-2 см. Стороны между собой соединяются саморезами.

Впереди можно прикрутить готовую гребёнку (купленную в магазине) с нужной высотой зубьев либо сделать её самостоятельно, используя лист стали и подручный инструмент для создания зубчиков (болгарку или ножницы по металлу).

Гребёнку или её самодельную замену (с ручкой – для удобства захвата приспособления) фиксируют под углом от 40 до 50°, чтобы клей с лёгкостью разравнивался по поверхности блока. Благодаря боковинам клей не будет выдавливаться наружу и шов сразу будет формироваться правильной формы и красивого внешнего вида.

“Приспособа” для формирования клеевого слоя

Клееукладчик

Суть этого изделия весьма проста – максимальное ускорение нанесения клеевого слоя для укладки блоков. Для этого нужно:

1. Изготовить короб на салазках. Он должен легко перемещаться вдоль ряда стены и не будет с него не съезжать. Для этого боковые стенки должны свисать с ряда на 1-2 см
2. Приспособу оснастить шпателем для равномерного нанесения раствора, — лучше использовать зубчатую кельму. При этом фиксируют её под углом 40-50° — так лучше будет на ряд подаваться клей
3. Поскольку ширина клеевого слоя нужна несколько уже блочного ряда – излишки клея не будут выдавливаться при установке блоке – приспособу изнутри нужно оснастить ограничительными брусками.

Для изготовления понадобится:

• Зубчатый шпатель
• Доска шириной 100-150 мм и длиной около 1м
• Брусок на 10-20 мм, длиной около 40-50 см
• Крепёж: саморезы
• Ножовка по дереву
• Шуруповерт
• Топор

Зубчатый шпатель

Этапы изготовления приспособы для укладки клея

Кладка газосиликата

Для изготовления боковин приспособы нужно подготовить две дощечки одинаковой длины по 30 см, с одной стороны доски спиливаются под углом 40-50°.

Также нужна задняя стенка из дерева длиной соответствующей ширине укладываемых блоков, плюс 5 мм для технологического зазора – чтобы короб не застревал на ряду.

Для ограничителей отрезают два бруска 10-20 мм. Длина их соответствует длине боковых дощечек минус толщина задней стенки. Не забываем с одной стороны под углом, таким же как и у боковин.

Конструкция клееукладчика

К боковым стенкам вдоль на саморезы крепят по одному ограничительному бруску. Для этого брусок прикладывают к боковой доске так, чтобы он находился от торца боковины на расстоянии толщины задней стенки, а снизу – на расстоянии 1-2 см.

Далее к боковинам крепят заднюю стенку приспособы так, чтобы она оказалась между боковыми стенками. Низ доски должен соответствовать ограничительным брускам по нижнему их краю.

Должна получиться П-образная конструкция с отпиленными под углом ножками. К этим ножкам крепят зубчатый шпатель на том же уровне, что и задняя стенка с ограничительными брусками.

Приспособления для укладки клея готово. Чтобы обезопасить себя от занос по время работы острые грани у приспособы можно подтесать топором и зачистить шкуркой.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Виды рубанков

Из большого количества существующих вариантов рубанков, для газобетона наиболее подходят такие типы моделей:

Электрический

Инструмент, оснащенный электродвигателем, позволяет расширить эффективность и производительность труда. Это в свою очередь способствует достижению больших результатов, уменьшив трудозатраты.

Ручные или механические

Приспособления могут быть исполнены из таких материалов как ПВХ, металл, древесина или из комбинированных элементов. От материала зависят технические качества рубанка. Инструменты пользуются популярностью у частных строителей.

Самостоятельное изготовление шаблонов

При проведении строительства строительной компанией, шаблоны на площадку завозятся в наборе. Для самостоятельной укладки блоков, мастера в основном сами делают деревянные, пластиковые или фанерные конструкции нужной формы и размеров. От материала зависит срок эксплуатации изделия и способы крепления его частей.

Наиболее легкая сборка деревянных шаблонов. Используя в качестве упоров уголки из металла или бруски, соединяют их с конструкцией саморезами или болтами. Соединив направляющие с помощью винтов, можно сделать регулируемый шаблон.

Деревянные части, подверженные нагрузкам, покрывают лаком. По завершению работ шаблоны очищают от раствора и промывают.

Какие ошибки могут возникнуть при монтаже пенобетонных стен

При возведении стен из газобетона могут быть допущены такие ошибки, как:

1. Проведение кладочных работ в сырую погоду, а также при отрицательной температуре. Повышенная влажность и низкая температура воздуха способствуют разрушению кладки, делая ее некачественной.
2. Неправильное заполнение стыков и нанесение смеси. Если швы заполнены не до конца, это может привести к потере прочности кладки, а также к повышению величины теплопотерь.
3. Некачественное схватывание элементов вследствие плохо проведенных подготовительных работ. Если с поверхностей пеноблоков не удаляется строительный мусор или фундамент не очищается от пыли и грязи, не пропитывается грунтовкой для увеличения сил адгезии, то материал не будет иметь прочного сцепления, могут пойти трещины и, как следствие, кладка разрушится в скором времени.
4. Неправильная укладка пеноблоков по первому ярусу. В этом случае возникает вероятность перебора клеевого раствора при возведении последующих рядов, чтобы сооружение не смещалось по вертикали.
5. Недостаточность смещения пеноблоков относительно предыдущего яруса. Минимальный сдвиг элементов кладки должен составлять ¼ часть длины одного изделия. Наиболее подходящим должно быть смещение изделий на половину размера кирпича.
6. Сдвиг кладочных элементов по линии по истечении 20 минут после укладывания. Все поправки рекомендуется производить не позднее 15 минут после кладки, пока не схватился клеевой состав.
7. Неармированная кладка. При отсутствии усиления стены ее прочность снижается и конструкцию легко разрушить.

При укладке пеноблоков желательно проверять ровность линий по каждому ярусу. Армирование стен, оконных и дверных проемов необходимо выполнять вследствие будущей усадки фундамента здания, чтобы несущие стены не растрескались в скором времени.

Самой распространенной ошибкой считается укрытие пеноблочных стен непроницаемыми материалами без оставления воздушных прослоек

Дом из U-образных блоков имеет одно важное требование: ячеистый бетон должен «дышать», поэтому для отделки фасада постройки желательно использовать вентилируемую навесную систему облицовки

Watch this video on YouTube

При возведении стен из газобетона необходимо помнить о том, что усадка сооружения происходит в течение полугода, поэтому оштукатуривать стены и переходить к финишной отделке до истечения этого срока нежелательно. При этом рекомендуется сначала провести внутреннюю отделку, чтобы исключить скапливание влаги в порах бетона, а затем — фасадную.

Похожие записи:

Как наматывать лен на резьбу с пастой Барбекю своими руками: пошаговая инструкция, особенности и основные варианты постройки (видео + 155 фото) Как сделать купель для бани своими руками, деревянную и из других материалов: пошаговая инструкция с фото, видео, размерами и чертежами Технология внутренней отделки стен фактурной штукатуркой Как подключить часы реального времени (rtc) к arduino Основы гибки металла
