Дровокол своими руками самодельный механический

Какой дровокол приобрести

Основным параметром подобных устройств считают усилие, с помощью которого происходит расщепление:

В домашних условиях подойдет аппарат с усилием, не превышающим 5 т.
Если нужно обеспечить дровами котельную, то этот показатель повышается до 7 т.
При колке дров в промышленном масштабе выбирают дровоколы с усилием до 25 т.
Предпочтение отдают дровоколам, которые работают от электросети. Их удобно эксплуатировать, работа с таким прибором возможна даже внутри помещений. При отсутствии электрических сетей, в сложных условиях выбирают приборы, работающие на бензиновом и дизельном топливе

В быту можно использовать ручное устройство.
При колке твердой древесины обращают внимание на то, из какого материала изготовлен режущий элемент. В таких случаях предпочтение отдают устройствам, ножи которых изготовлены с применением закаленных сталей

Обязательно должна быть проведена антикоррозийная обработка всех основных поверхностей.

Не последним будет вопрос о мобильности и транспортировке такого оборудования. Наиболее подходящим вариантом станет дровокол, у которого есть удобные рукояти и колеса. Такие аппараты подойдут для регулярных перемещений. Если рукояти и колеса отсутствуют, нужно выбирать прибор с меньшей массой, чтобы его удобно было переносить. В аппаратах некоторых производителей присутствуют специальные кожухи, блокировка с помощью двух рычагов, и различные приспособления, увеличивающие уровень безопасности при работе с устройством.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Виды механических устройств по источнику питания

Важнейшим конструктивным элементом всех механических дровоколов является привод. По типу приводных механизмов дровоколы подразделяют на следующие разновидности:

  1. Электрические с вращающимся буром — модели, в которых используется конусообразная рабочая часть, которая приводится в движение от электрического мотора. За счет специфической форму рабочей части, конус еще называют морковкой, который осуществляет раскалывание чурок путем врезания в древесину и углубления в нее. Работают такие устройства по принципу ввинчивания шурупа в древесину, только ножка такого элемента увеличивается в диаметре по мере вхождения в заготовку. В зависимости от твердости древесины, происходит ее раскол на разное количестве поленцев. Такие виды дровоколов легко сделать своими руками в домашних условиях, так как состоят они из электрического мотора с конусообразной формой рабочего органа.
  2. Электрические с гидравлическим насосом — имеют большую популярность, так как обладают высокой надежностью и эффективностью. Такие модели являются лучшим вариантом для бытового применения, но главный их недостаток, как и первых типов в необходимости расположения рядом с электрическими источниками энергии. Принцип их работы заключается в следующем: при запуске происходит нагнетание давления масла в цилиндр, который приводится в движение вручную при помощи специальных кнопок или рукояток. Послу укладки заготовки в специальный желоб, производится подача сигнала на сдавливание, в ходе чего происходит движение либо опорной части, либо режущего ножа, воздействующего на бревно. После раскалывания, подвижная часть также по сигналу возвращается в исходное положение. Принцип работы таковых агрегатов не только прост и надежен, но еще и безопасен. Работнику следует только управлять подвижной частью, и контролировать процесс.
  3. Реечные — еще одна разновидность дровоколов, которые являются альтернативной заменой устройствам с гидроцилиндрами. Отличаются они упрощенной конструкцией и повышенной надежностью, но при этом обладают значительно меньшим усилием сжатия, чем гидравлические модели. В качестве привода могут использоваться электрические моторы или бензиновые двигатели внутреннего сгорания.
  4. С бензиновыми двигателями — использование бензиновых моторов в качестве привода имеет явные преимущества перед электрическими аналогами. Первое достоинство в их мобильности, то есть такие установки не привязаны к электрической розетке, и могут эксплуатировать в полевых условиях. Вторым преимуществом является увеличенные показатели мощности, что позволяет справляться им с различными по твердости и размеру заготовками. Применяются такие агрегаты не только в быту, но и в промышленных масштабах.
  5. Дровоколы с тягой от вала отбора мощности ВОМ — основное достоинство таковых агрегатов в том, что они обладают значительными показателями мощности по сравнению с электрическими и бензиновыми аналогами, но главным их недостатком является привязанность к автотракторной технике, которая оснащена валом отбора мощности. Применяется такое оборудование в лесных заготовках, на предприятиях и различных фермах, где имеются не только большие объемы, но и требуется обработка заготовок больших размеров.
  6. Комбинированные модели — в быту используются крайне редко, что связано с высокой их стоимостью. Они оснащаются двумя типами приводов, например, от ВОМ и электродвигатель, что позволяет эксплуатировать оборудование в зависимости от его расположения: во дворе частного дома, где имеется электричество или в полевых условиях.

Для бытового использования лучше всего подходят модели, оснащенные электрическими и бензиновыми двигателями. Если у вас имеется в распоряжении ненужный электрический мотор или привод от мотоблока, тогда сделать дровокол можно своими руками, исключив необходимость больших финансовых затрат.

Теоретические основы теплотехники – сгорание твердого топлива

В современном мире довольно много источников энергии:

  1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
  2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
  3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
  4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание. Влага, находящаяся внутри древесины, интенсивно испаряется

Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

  • Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
  • Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

  1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
  2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
  3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
  4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Предлагаем ознакомиться Розы крылья ангелов из семянПружинный дровокол — это самое простое устройство для колки дров.

Основной элемент устройства — пружина. Она присоединена к станине. Верхняя часть пружины упирается в неподвижную перекладину, на которой установлен режущий колун.

Всю нагрузку в данном случае принимает на себя пружина, в ее обязанности входит удержать колун. Перед нами стоит задача подобрать пружину и колун так, чтобы для работы прилагались минимальные усилия, но достаточные для раскола твердой древесины. Упор пружины можно сделать мобильным. Такой дровокол должен иметь минимальную высоту 800 миллиметров.

Кратко об устройстве дровокола и принципе его работы

Основными элементами стандартного гидравлического дровокола являются рама с закрепленным на ней ножом, гидравлическим поршнем и приводом. Нож играет роль острия того самого колуна, которым приходится размахивать за отсутствием рассматриваемого здесь оборудования. Необходимое усилие создается за счет работы двигателя в связке с гидравлическим поршнем, который толкает заготовку на нож. Все довольно прозаично и выглядит примерно так, как на видео ниже.

По такому принципу работает абсолютное большинство заводских изделий. При изучении информации вам наверняка могут попасться на глаза так называемые винтовые (конусные, морковка и т.п. названия) колуны. Они приобрели большую популярность благодаря простому устройству и возможности изготовления своими руками. Подробно про конструктивные особенности таких дровоколов мы поговорим в последней части статьи.

2 Варианты колки дров

Надо понимать разницу между процессами колки и рубки дров. Колоть – это разделять чурбак или полено на крупные фрагменты с помощью колуна. Рубить – это разделять на более мелкие части, отрубать сучки, рубить тонкие деревья. Рубят обычно тонкие поленья, делят их топором на щепки и лучину.

Вариантов колки дров всего два, либо с применением специального оборудования, либо без него.

2.1 Механический способ

Такой способ предполагает применение оборудования.  Оптимальный вариант – электрический конусный винтовой колун. На столешнице размещен вращающийся стальной конус с резьбой, который раскалывает подводимый к нему чурбак. Гидравлический колун работает по такому же принципу, но раскалывание происходит под воздействием домкрата.

Оба приспособления довольно опасны для применения. Без опыта лучше не использовать и сначала научиться работать с механизмом.

Параметры выбора хорошего колуна

Универсальных советов и рецептов как выбрать лучший колун для колки дров попросту нет. Выбор инструмента зависит от нескольких важнейших факторов, индивидуальных для любого человека:

  • веса;
  • длины и материала рукоятки;
  • формы лезвия.

Масса колуна

Вес, пожалуй, наиболее неоднозначная характеристика колуна. Если посмотреть с одной стороны, то чем более увесистым будет колун, тем легче с его помощью раскалываются толстые чурки. Если подобрать для работы легкий инструмент, то придется наносить несколько ударов, в то время как использование тяжелого колуна позволяет выполнить работу одним ударом.

Традиционный колун

При этом необходимо помнить, что заготовка дров — достаточно продолжительный и энергоемкий процесс, махать тяжелым инструментом на протяжении нескольких часов под силу далеко не каждому. Потому лучше подбирать колун в соответствии со своими физическими возможностями.

Правильный колун для человека со средними физическими возможностями должен иметь массу 2-2,5 кг. Более увесистый инструмент следует предпочесть людям, отличающимся большой физической силой и немалыми габаритами.

Легким колуном удобнее раскалывать небольших размеров чурки, но с поленьями средних размеров могут возникнуть трудности.

Форма лезвия

Какой колун подойдет для заготовки дров в большинстве случаев можно определить по форме лезвия. Имеется два варианта исполнения:

  • клинообразные;
  • так называемые «ушастые».

Последний вид появился относительно недавно и заслужил противоречивые отзывы дровосеков.

Топор-колун ушастый

Многими опытными рубщиками подтверждается, что такой инструмент часто не только не раскалывает чурку, но прочно и надолго застревает в ней.

Исходя из этого, казалось бы, можно сделать вывод, что клинообразные колуны вне конкуренции. Но это не совсем так! Производители «ушастых» лезвий в инструкции приводят небольшую оговорку: такой инструмент следует использовать только при работе с сухой древесиной.

Материал и длина рукоятки

Еще не так давно альтернативы деревянным ручкам для колунов не было.

С незапамятных времен и топор для колки дров, и колун изготавливались с ручками из древесины, обладающей уникальной способностью гашения ударных вибраций. Нельзя не отметить и распространенность такого материала, его низкую стоимость, что для многих имеет решающее значение.

Единственным, но весьма существенным минусом рукояток из дерева является то, что при работе неопытного дровосека они могут расколоться. И дело здесь вовсе не в прочности материала или браке, допущенном при изготовлении — основное значение имеет техника удара.

Относительно недавно в свет была выведена отличная замена дереву — композитный материал фибергласс. Несмотря на свою легкость, этот материал на порядок превосходит древесину по прочности и немного не дотягивает по этому показателю до металла. Виброгасящие свойства у фибергласса также весьма высоки, а потому работать с такой рукоятью приятно и удобно. А если учесть, что благодаря низкой плотности ручки можно сделать любой длины без существенного утяжеления инструмента, то лучше предпочесть колун именно с фиберглассовым топорищем.

Топор-колун с длинной фибергласовой рукояткой

Сила удара колуна напрямую зависит от длины топорища — чем длиннее рычаг, тем большая с его помощью развивается сила. Но для максимального раскрытия потенциала инструмента нужно научиться им правильно пользоваться. Иными словами, использование длинного топорища будет эффективно только тогда, когда с колуном будет работать опытный человек. Для начинающего же слишком большой колун скорее станет обузой.

Итак, как правильно выбрать колун?

В первую очередь массу инструмента следует подбирать в зависимости от физического развития человека, который будет им пользоваться.

Перед покупкой следует учесть, сухие или влажные дрова придется колоть и в соответствии с этим отдать предпочтение лезвиям клинообразным либо «ушастым».

Не менее важными критериями выбора являются длина и материал рукоятки. В этом случае определяющим фактором является опыт дровосека и финансовые возможности. Топорище из древесины — не самый практичный, но дешевый вариант. Лучше выбрать ручку из фибергласса, которая пусть и обойдется дороже, но прослужит гораздо дольше.

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

  • Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.
  • Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

Ручной

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

Лом-колун

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

Пружинный

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Реечный

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

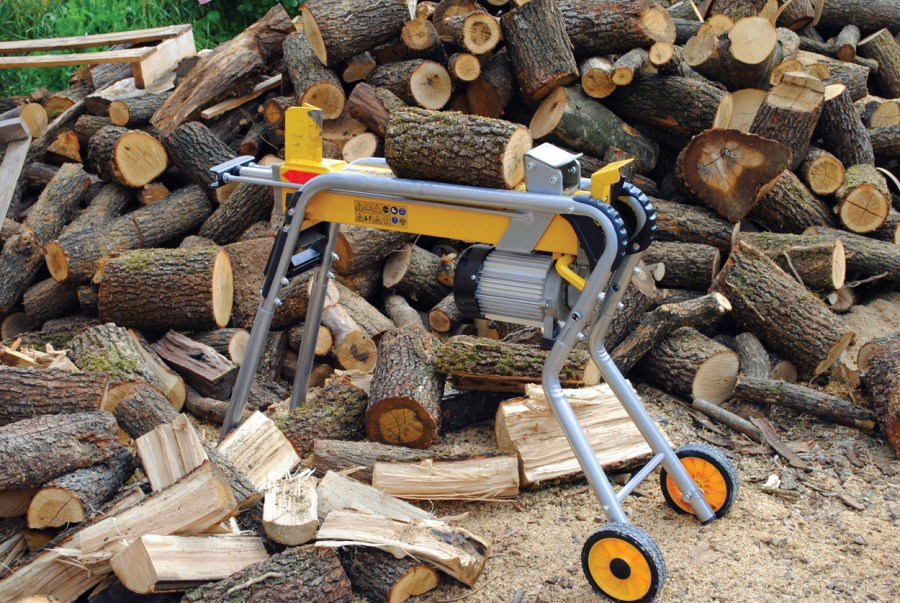

Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

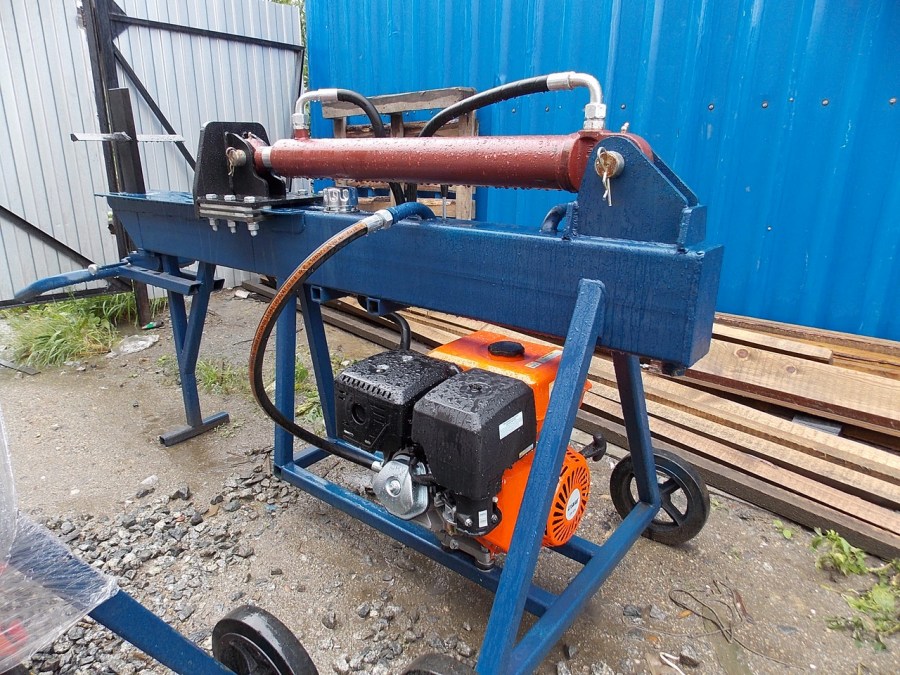

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Полезные советы

  1. С начало проводится распилка брёвен, стоит учитывать длину чурбаков, они должны помещаться в печку (длина на 20% меньше топливника).
  2. Для распила и рубки поленьев выбирайте просторное место,  где нет людей.
  3. Не ставьте колоду на землю, это гасит силу удара и она будет пружинить.
  4. Чурку старайтесь ставить на дальний край плахи, при промахе не причините себе вреда. Лезвие воткнётся в колоду или уйдёт в землю.
  5. При ударе ноги ставьте широко, чуть согнуты в коленях, чтобы держать равновесие.
  6. Держите колун за низ рукояти, это придаст более сильного удара, движение должны быть инерционные, а удар от плеча.
  7. Если рукоять колуна деревянная и слетает, хорошо набейте её и поставьте на ночь в воду.(древесина разбухнет и это прослужит некоторое время).
  8. При застревании колуна (топора) в полене, переверните и ударьте обухом об плаху, если чурка большая, тогда нужно взять кувалду и бить по обуху.
  9. Если чурбак крупногабаритный, смотрите есть ли трещины на поверхности и рубите по ним, или обтёсывайте его по радиусу. Не рубите по сучкам.
  10. Чтобы поленья не разлетались при колки, поместите их в автомобильную покрышку.
  11. Плаха под чурку должна быть большего диаметра.

Fiskars или Самодельный топор колун. Выбор инструмента

Реечные и винтовые конструкции

Отдельный вид приспособлений, предназначенных для расколки дров, имеет в своей конструкции специальную рейку, на которой крепится колун. При надавливании на ручку происходит раскалывание полена, после чего шестерни зубчатой передачи плотно соединяются, и рейка перемещается вперёд к бревну.

Реечный дровокол своими руками:
В продаже имеются готовые реечные приспособления для колки дров. Самодельные собирают из швеллерной рамы, толкательного механизма и колуна с четырьмя резцами. В качестве дополнительных элементов иногда используют тепловое реле и защитную муфту. При самостоятельном изготовлении такое устройство целесообразнее будет оборудовать горизонтальным жёлобом для укладки древесины.

Винтовой аппарат, считающийся самым простым среди электрических устройств с точки зрения самостоятельного изготовления, раскалывает поленья благодаря вращающемуся металлическому конусу и специальной резьбе. Сборка такого дровокола должна осуществляться с учётом соответствия размеров конуса и раскалываемых брёвен. При этом следует соблюдать ряд правил:

  1. Не соединять насадку напрямую с двигателем.
  2. Обеспечить защиту цепной и ременной передачи специальным чехлом.
  3. Установить скорость вращения конуса не менее 250 оборотов в минуту.

Не забывайте о технике безопасности при работе с дровоколами

В качестве основной рабочей поверхности для винтовой модели дровокола необходимо выбрать усиленную столешницу толщиной минимум 5 мм. На ней требуется закрепить:

  • раму из профильной трубы;
  • электродвигатель мощностью 3 кВт;
  • ременную и цепную передачу;
  • центральный винт;
  • ручку для выкручивания в случае заклинивания винта.

Читать так же: как сделать колун для дров своими руками.

Приспособление для колки дров:

Роль электродвигателя может выполнять асинхронный, электронный или коллекторный мотор. Часто самодельные модели оснащают моторами от старых стиральных машин. Благодаря конструкции и техническим характеристикам они прекрасно подходят для приспособлений такого типа.

Изготовление механического дровокола своими руками

Для самостоятельного изготовления механического колуна необходимо провести такие работы:

  • Забетонировать вертикальную стойку или использовать готовый вертикальный столб.
  • Навесить металлическую балку на опору.
  • Противоположный конец балки оснастить короткой стойкой с утяжелителем и рабочим инструментом.
  • Установить опору для поленьев. Можно использовать колоду с размером больше обычного.

Этот вид дровокола простой по своей конструкции, и для сборки нужно не так много. Несколько труб, уголок, а в качестве режущего инструмента можно использовать даже топор. Подбираются детали любого размера. Однако есть и свои нюансы. Ведь чем длиннее плечо, тем меньше усилий нужно прикладывать, а при длинном рычаге колун занимает много места. Также нужно усилие для остановки хода после разрубания полена. Но при этих недостатках и примитивном происхождении устройство способно намного облегчить ручной труд.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Читать также: Из карбоната кальция получить карбид кальция уравнение

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины

Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
