Выбор инструмента для снятия изоляции с проводов и кабелей

Содержание

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
Отрезаем оставшийся кусок от внешней изоляции.
Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

В арсенале профессионального электрика обязательно есть инструмент для снятия изоляции с проводов, необходимый для зачистки жил при подключении розеток, выключателей, разделки проводки и т.д. Такое приспособление пригодится и домашнему мастеру, затеявшему ремонт в квартире или доме.

Разберемся, какие существуют инструменты для удаления оболочки с проводов, какова специфика их применения и обозначим, на что следует обращать внимание при покупке таких приспособлений. Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом

Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись.

Количество контактов, которые подлежат зачистке при выполнении ремонта дома площадью 100 кв. м может достигать тысячи. Выполнять такую работу без специализированных приспособлений – это необоснованная трата сил и времени.

Кроме того, снятие изоляции без профессиональных инструментов для зачистки проводов чревато негативными последствиями:

высок риск повреждения кабеля, что снижает безопасность эксплуатации электропроводки;
надрез токопроводящей жилы приводит к снижению сечения провода, как результат – обрыв или подгорание в месте соединения;
при неаккуратном срезе поврежденный провод при сгибе может сломаться.

В высокочастотных системах с переменным током ситуация усложняется появлением скин-эффекта – ток распределяется неравномерно, а преимущественно в поверхностном слое проводника. В таких проводах любой самый незначительный дефект жилы способен вывести из строя оборудование.

Ножом можно аккуратно счистить изоляцию, но работа займет много времени. А если надо подготовить множество кабелей, то ошибки неизбежны – выполнить быстро большое количество высокоточных надрезов не получится

Когда речь идет о значительных объемах работ, лучше не рисковать и задействовать специальные приспособления. Повреждение проводника может спровоцировать пожар, привести к поломке техники или стать причиной поражения током.

Отличительные черты стрипперов для снятия изоляции

Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.

Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.

Важно! Стоимость механического стриппера напрямую зависит от количества гнезд на губах инструмента и их цифрового значения

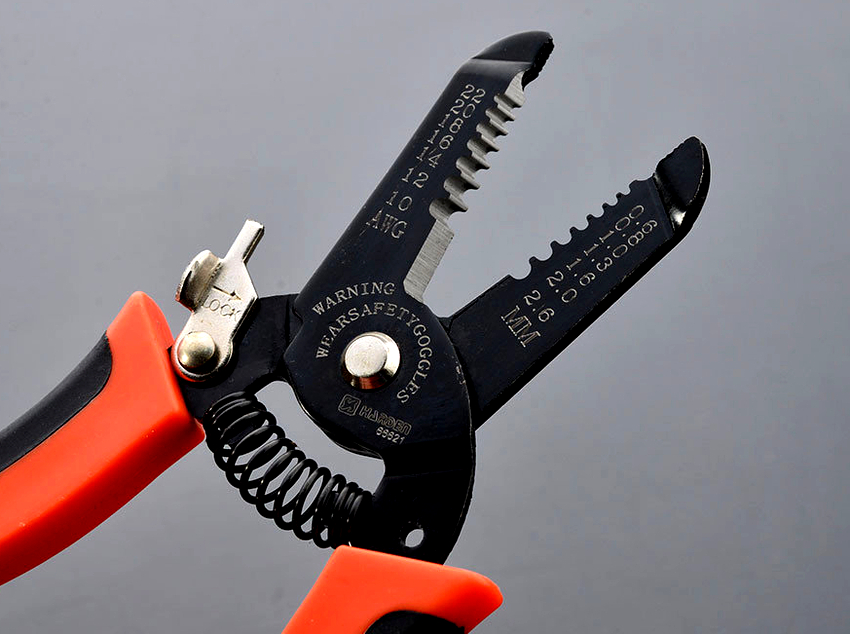

Самым популярным инструментом для зачистки проводов является механический стриппер

Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.

Полуавтоматический и автоматический инструмент для зачистки проводов

Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.

Важно! Полуавтоматический стриппер оснащен ограничителем, благодаря которому изоляция не удалится дальше выбранного предела. Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции

Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм

Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.

Стриппера бывают механическими, полуавтоматическими и автоматическими

Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.

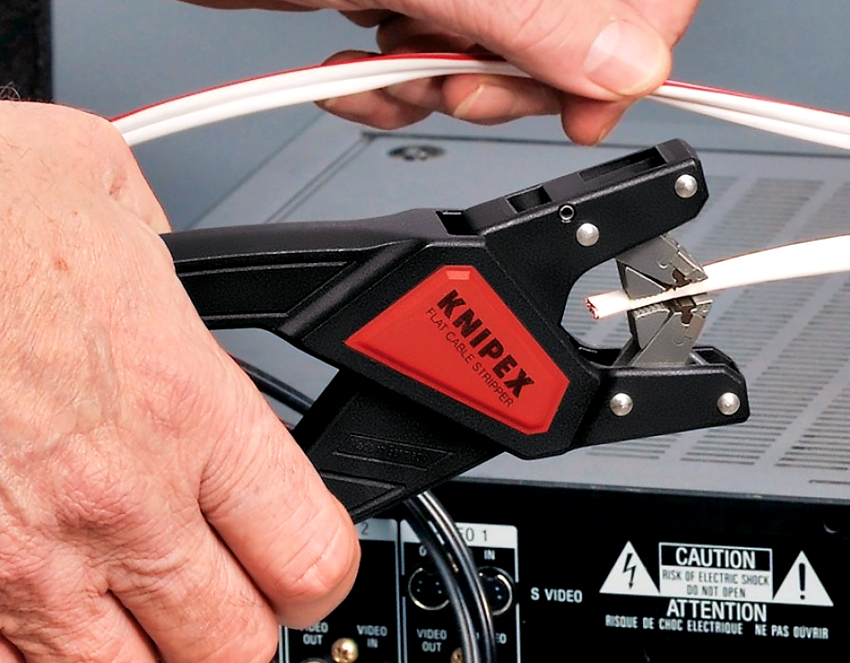

Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.

Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.

Важно! Этот тип стриппера позволяет снять тончайшие слои изоляции с волоконно-оптического кабеля

Для обработки витой пары используются специальные виды щипцов

Как зачищать провода правильно?

В этом процессе есть некоторые нюансы, не зная которых, можно допустить ошибки с необратимыми последствиями.

Зачищенный участок не должен выступать за пределы соединения. Если оставить оголенный провод открытым, человек может случайно коснуться его и пострадать от электрического удара.

Изоляцию с жилы нужно удалять со всех сторон. Обжатие остатков изоляции снизит надежность крепления.

Когда ошибка допущена в проводке транспортного средства, то под воздействием вибрации, в результате ослабления крепления, провод выпадет из соединения

Неправильная зачистка приведет к короткому замыканию и даже к воспламенению.

Рассказываем, как сделать своими руками простой и удобный стриппер

Стриппер – это инструмент, необходимый для всех, кому приходится заниматься электрикой. Он позволяет зачищать концы проводов от изоляции, не повредив находящиеся в них проводники. Однако вовсе не обязательно покупать стриппер в магазине, поскольку изготовить его можно без особого труда собственными руками, о чем мы вам и расскажем в сегодняшней небольшой статье.

Что необходимо для изготовления стриппера

Тот стриппер, который мы хотим предложить вам сегодня, изготавливается из дерева и не требует навыков работы по металлу, что, несомненно, является большим преимуществом, позволяющим сделать его даже неискушенному мастеру. Чтобы сделать этот нехитрый инструмент, вам понадобятся следующие материалы:

два небольших деревянных или фанерных бруска;
лезвие, какое обычно устанавливают в канцелярские ножи;
две тонкие деревянные прокладки.

Прокладки – это, по сути, достаточно тонкие деревяшки, толщиной лишь слегка превосходящие толщину используемого в этом инструменте лезвия.

Порядок изготовления стриппера

На одном из брусков намечается, а затем вырезается лобзиком небольшая полукруглая выемка.

Затем деревянные бруски склеиваются так, чтобы между ними находились предварительно подготовленные деревянные прокладки.

Снаружи все края деревянного блока обрабатываются шкуркой, чтобы на них не имелось сколов, заноз и заусенцев.

С одной из сторон склеенного блока высверливается отверстие. Лезвие ножа вставляется в промежуток между брусками так, чтобы имеющееся на нем отверстие совпало с отверстием, высверленным в дереве. После этого производится его закрепление внутри деревянной детали с помощью обычного винта и гайки.

С другого конца деревянного блока высверливается отверстие под заклепку, которую следует установить так, чтобы она воспрещала полное западание лезвия во внутреннюю полость будущего инструмента.

На втором бруске, на котором отсутствует выемка, сначала намечаются, а потом высверливаются отверстия различного диаметра.

Как используется стриппер

Работа со стриппером не представляет никакого труда. Чтобы снять изоляцию, конец провода необходимо вставить в отверстие того диаметра, который для него подходит.

После этого лезвие плотно прижимается к снимаемой изоляции, а стриппер прокручивается вокруг провода, в результате чего в изоляции появляется круговой надрез. По окончании полного оборота, не поднимая лезвия, провод достают из отверстия, а изоляция при этом снимается.

Итак, из нашего описания вы, наверняка, поняли, что самодельный стриппер достаточно прост в изготовлении и что этот практически совершенно бесплатный инструмент очень эффективен и прост в использовании.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
Тонкая линия расплава не приводит к перерасходу материала.
Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

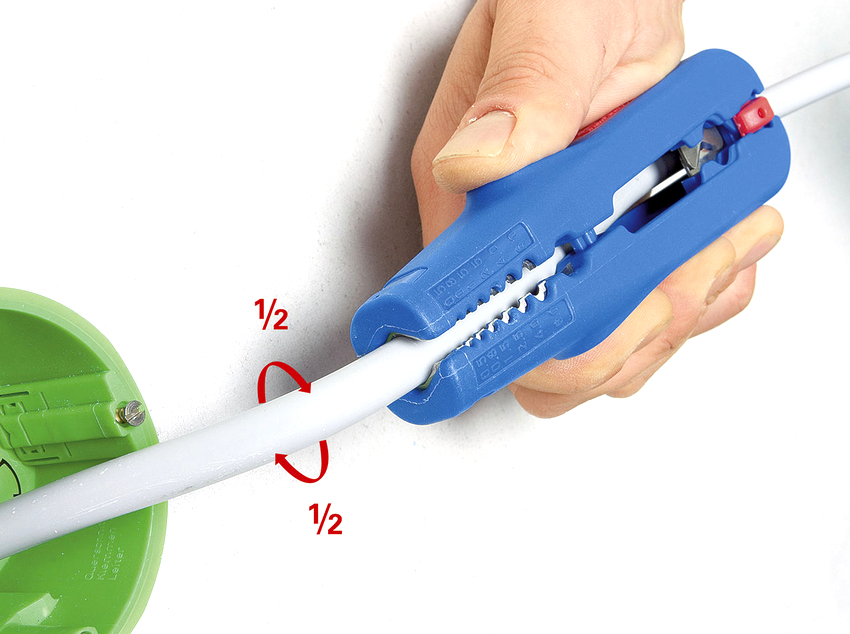

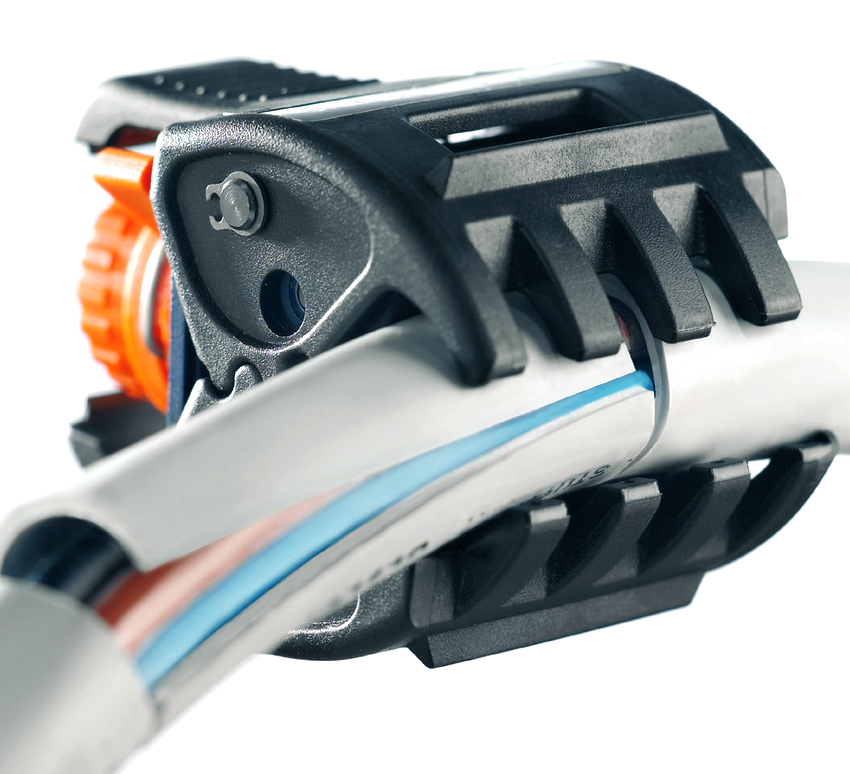

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Недостатки Jokari N15

При последнем методе снятия изоляции с жил, вы должны точно знать какого сечения у вас провод.

Все калиброванные отверстия рассчитаны на стандартные размеры. А у нас как правило, кабель сделанный по техусловиям, значительно отличается от кабеля по ГОСТ. Так как за норму зачастую берут не сечение жилы, а сопротивление одного километра кабеля.

Именно поэтому большинство профессиональных электриков предпочитает изоляцию с самих жил снимать не Jokari, а автоматическими съемниками.

Второй из минусов зачистки — ножи для надреза изоляции являются не съемными.

При интенсивной работе рано или поздно Jokari все равно затупится. А еще можно случайно повредить нож во время работы, применив его не по назначению, не с тем кабелем или материалом. В итоге вместо замены лезвий, придется покупать новый девайс.

Так например с кабелем ТУ марки ВВГнг, у которого изоляция априори тоньше, чем у гостовского, при сечении 3*1,5м или 3*2,5мм вообще не получится ничего сделать круговыми лезвиями.

Он будет просто болтаться внутри съемника, либо сдирать тонкую шкурку. Вариант использования продольного ножа тоже не пройдет, так как из-за его не совсем маленького размера можете запросто задрать изоляцию жил внутри кабеля.
Поэтому если вы массово работает с кабелями изготовленными по техническим условиям, то данный съемник вам скорее всего не подойдет.

Но все же, не смотря на минусы, если с умом подходить к работе и бережно относиться к инструменту, то свою стоимость данный съемник за период эксплуатации способен окупить не один раз.

Разновидности инструмента для снятия изоляции

Инструмент для снятия изоляции с кабеля можно классифицировать в зависимости от метода ее удаления, объема работ и автоматизации процесса. По объему работ различают бытовые и профессиональные приспособления. В первую группу входит нож электрика. К профессиональному оборудованию относятся щипцы, клещи, стрипперы и съемники.

Щипцы, клещи, стрипперы и съемники являются профессиональными приспособлениями для работы с электропроводкой

Важно! Инструмент для электромонтажных работ может быть универсальным или конкретного назначения, что определяется диаметром зачищаемого провода. Убрать изоляционную оболочку можно механическим и термическим способом

Последний вариант употребляется для маломощных тонких проводников, которые применяются в устройствах связи, в электронике и аудиоаппаратуре, работающей от напряжения 5 В. Тепловое воздействие можно использовать для одноразовой зачистки небольшого количества проводников. Чтобы нагреть изоляционную оболочку, следует воспользоваться паяльником, зажигалкой или разогретой хромовой нитью

Убрать изоляционную оболочку можно механическим и термическим способом. Последний вариант употребляется для маломощных тонких проводников, которые применяются в устройствах связи, в электронике и аудиоаппаратуре, работающей от напряжения 5 В. Тепловое воздействие можно использовать для одноразовой зачистки небольшого количества проводников. Чтобы нагреть изоляционную оболочку, следует воспользоваться паяльником, зажигалкой или разогретой хромовой нитью.

Важно! Если применялась жидкая изоляции для проводов, снять ее можно исключительно механическим способом. Профессиональные способы подразумевают снятие изоляции механическим способом

Процесс может быть основан на разрезании или разрыве оболочки. В первом случае изоляционный слой по кругу прорезается при помощи острия, после чего токонесущие жилы остаются без повреждения. Часть срезанного покрытия снимается с провода. Разрывной метод предполагает зажим изоляции и срывание ее (под действием усилий) с проводника

Профессиональные способы подразумевают снятие изоляции механическим способом. Процесс может быть основан на разрезании или разрыве оболочки. В первом случае изоляционный слой по кругу прорезается при помощи острия, после чего токонесущие жилы остаются без повреждения. Часть срезанного покрытия снимается с провода. Разрывной метод предполагает зажим изоляции и срывание ее (под действием усилий) с проводника.

В зависимости от диаметра зачищаемого провода, инструмент для снятия изоляции может быть универсальным или конкретного назначения

Конструкции стрипперов и последовательность их работы

Антенна для цифрового тв своими руками

Строение станка для разделки проводной продукции представляет собой два подвижных узла, заключённых в массивный корпус. Нижний узел – это две конусные шестерни на оси. Ролики обращены друг к другу суженными вершинами в виде У-образного проёма.

Ось роликов напрямую или через приводной ремень связана с валом электромотора. Конец кабеля укладывают на конусы нижнего узла.

В верхней части станка движется по вертикальным направляющим рамка с дисковым ножом на горизонтальной оси. С помощью регулировочного винта нож прижимают к кабелю так, чтобы он заходил в провод только на глубину, равную толщине изоляционного покрытия.

Чертёж станка

После установки кабеля приводят в движение конусные шестерни. Нож разрезает изоляцию вдоль провода. Остаётся смотать оголённые провода в компактную катушку или скрутить в удобный пучок.

Типы гильз

Очень важно правильно подобрать гильзы для опрессовки проводов

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

Соединение проводов СИП между собой

Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.

Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.

Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.

Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.

Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.

Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.

Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.

Весь монтаж разделяется на два этапа:

отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.

при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.

Простой инструмент для быстрого снятия изоляции с проводов

В этом обзоре автор делится идеей, как своими руками сделать простой инструмент для быстрого снятия изоляции с кабелей и электрических проводов.

Данный инструмент пригодится не только электрикам, а всем, кто сталкивается с монтажом электропроводки в квартире, частном доме и на даче. Изготовить такое приспособление очень просто.

Необходимые материалы и инструменты:

небольшой отрезок металлической полосы;
лезвие для канцелярского ножа;
крепежные элементы: болт, две шайбы, барашковая гайка;
сварочный аппарат;
аэрозольная краска.

Основные этапы работ

Первым делом автор сгибает отрезок металлической полосы, используя в качестве «шаблона» круглый стальной пруток (можно взять кусок круглой деревяшки или пластиковой трубы подходящего диаметра).

«Хвостовую» часть детали необходимо будет обварить, но только с одной из сторон. Сварной шов обязательно нужно зачистить.

Cоветуем: Самодельный гибкий вал для бытовой электрической дрели

Далее в заготовке нужно с помощью болгарки или другим доступным способом сделать продольную прорезь длиной примерно 4-5 см.

Потом заготовку нужно покрасить черной матовой краской. Для этого отлично подойдет аэрозольная краска, которая продается в баллончиках.

На последнем этапе вставляем в корпус приспособления лезвие для канцелярского ножа, и фиксируем его при помощи болта и барашковой гайки.

Выставляем лезвие в требуемом положении, в зависимости от толщины провода, продеваем кабель в отверстие в корпусе и, аккуратно перемещая инструмент, разрезаем изоляцию.

Подробнее о том, как сделать простой инструмент для быстрого удаления изоляции с проводов, смотрите в данном видеоролике.

Особенности работы со станками для бронированных кабелей

Бронированный кабель – универсальный проводник электрического тока. В отличие от простых изолированных проводов, металлическая оплётка проводника придаёт ему особую прочность и создаёт надёжную защиту от воздействия внешних негативных факторов.

Броня представляет собой двухслойную спиральную оболочку из стальной ленты. Структура поперечного сечения бронированного кабеля представлена на нижнем рисунке.

Поперечное сечение бронированного кабеля

Чтобы удалить металлическую ленту, требуются мощный силовой агрегат и прочные острые дисковые ножи. В промышленных станках установлены режущие блоки, которые могут чистить сразу несколько бронированных кабелей, причём разного диаметра. Это вызвано необходимостью перерабатывать большое количество проводной продукции в рабочую смену.

Обратите внимание! Проходя через режущий блок, нож очищает кабель от поверхностного полимерного или резинового шланга, электропроводящего экрана (брони) и ПВХ поясной изоляции. Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты

После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Советуем изучить Термопара: что это такое

Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока.

Стриппер для разделки бронированного кабеля

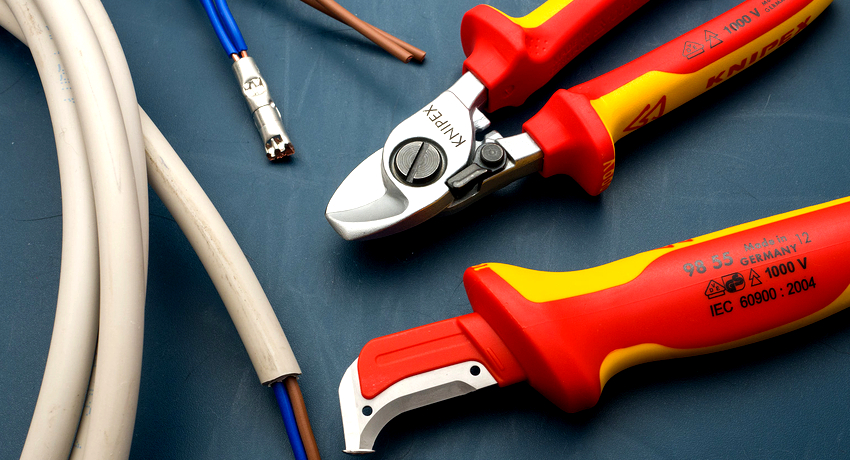

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

доступная стоимость;
наличие моделей с изолированной ручкой;
практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.

Советы по безопасной зачистке изоляции

Работа, связанная с электрическим током, непростая. Поэтому, даже обладая определенными знаниями, нужно не забывать, что поврежденная жила со временем выйдет со строя.

В целях безопасности при снятии изоляции на несколько большую, чем требовалось, длину, излишки нужно отрезать. Слишком опасными являются оголенные жилы.

Домашнему мастеру нецелесообразно приобретать дорогие инструменты для того, чтобы несколько раз воспользоваться ими, снимая изоляцию. В большинстве случаев вполне подойдут простые подручные средства.

Работая с инструментом, нужно быть предельно аккуратным и внимательным. Изоляцию следует продавливать медленно во избежание повреждения жил.

Микроскопические повреждения проводников незаметны, поэтому лучше сделать все медленней, но правильно, чтобы не иметь больших проблем впоследствии.

Чтобы обеспечить надежный и безопасный контакт, нужно применять специальные клеммники.

Не всегда целесообразно снимать изоляцию, если кабель состоит из тонких жил. Можно, не удаляя изоляционный слой, разъединить жилы, и для создания контакта использовать специальный зажим с зубьями

Контакт в случае установки прокалывающего зажима обеспечит прокол изоляции. Иногда этого достаточно.

Выбор инструмента для снятия изоляции с проводов
