Однотрубные схемы
Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.
С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.
Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна
И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой
Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.
Однотрубная горизонтальная
Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.
Однотрубная горизонтальная схема — идеальный вариант для небольших помещений
Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.
Однотрубная вертикальная разводка
Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.
Однотрубная вертикальная схема — экономим на материалах
Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.
Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.
Ленинградка
У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.
Ленинградка — усовершенствованная однотрубная система
Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.
Достоинства и недостатки
Дома-шалаши обладают своими плюсами перед типовыми постройками, но их владельцам все же придется столкнуться с некоторыми трудностями.
Преимущества
Достоинства домов-шалашей касаются и их вида, и функциональных особенностей.
- Шалаши привлекают своим видом, архитектурным решением и дизайном, поэтому они идеально подходят для молодых семей, людей с творческим мышлением, тем, кто устал от типичных строений. Однако они понравятся и любителям уюта – такие дома обладают особой атмосферой, способствуют комфортному отдыху и спокойствию
- Универсальный вид вписывает дом в любой ландшафт – в лес, в сад, в сельскую местность, в частный сектор. Он будет выглядеть контрастно по сравнению с обычными зданиями и гармонировать с природными элементами
- Простая конструкция сокращает время строительства и экономит на материалах. При наличии необходимых инструментов его можно построить вручную за короткий срок. Также для небольшого здания не обязательно делать объемный фундамент – можно обойтись ленточным, расположенным только под стенами
- Двускатная крыша подойдет для регионов с большим количеством осадков. Она не будет скапливать влагу и защитит почву возле фундамента от размытия
- Шалаши хорошо вписываются в небольшой земельный участок. Они обладают компактными формами и дают возможность спроектировать красивый дом, не занимая большое пространство. Такие строения не дают большую тень, поэтому не мешают растениям, а треугольная крыша позволит разрастаться деревьям
Большое количество разновидностей конструкций и внутренних планировок дают большое пространство для воплощения идей и дают возможность создать дом, идеально соответствующий всем запросам его владельцев.
Недостатки и возможные трудности
Шалаш как дачный домик имеет минимум недостатков, но если приспосабливать его под место постоянного проживания, придется столкнуться со сложностями:
- низкая теплоизоляция и морозоустойчивость
- потеря полезной площади из-за сужения
- необходимость покупать нестандартные материалы
- небольшое количество готовых проектов планировки
В целом, минусы дома-шалаша можно компенсировать за счет качественной планировки.
Дом-шалаш – отличное оригинальное решение, которое будет хорошо смотреться в сочетании с любым ландшафтом. Он представляет из себя тихий уголок, располагающий к спокойствию и отдыху. Простота конструкции значительно облегчает строительство и экономит время и материалы, а результат удивляет своим видом и функциональностью.
Дом Шалаш по Каркасной Технологии / A-frame house / Дачный летний дом
Дом-шалаш (А-образный дом): проекты, размеры, обустройство планировки, достоинства и недостатки | (75+ Фото & Видео)+Отзывы
Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)
Структура проекта дома: план здания, чертежи и размеры
Перед тем как самому сделать проект дома, нужно иметь четкое представление о том, что это за документ и из каких разделов он состоит. Во-первых, это главный помощник и путеводитель на этапе строительстве, который поможет создать дом по всем правилам, сделать его надежным, комфортным и функциональным, а главное – безопасным для проживания.
Пример проекта двухэтажного дома с гаражом на две машины.Обратите внимание! Строить дом без проекта – это огромный риск. Не имея исчерпывающей информации о будущем доме, нельзя проконтролировать все расходы, рассчитать необходимое количество материалов и размеры помещений. Хаотичная стройка может иметь плачевные последствия в виде проседания фундамента, неудобных лестниц и маленьких комнат.
Хаотичная стройка может иметь плачевные последствия в виде проседания фундамента, неудобных лестниц и маленьких комнат.
Во-вторых, проект – это документ, обеспечивающий контроль за качеством стройки и расходом материалов. При отсутствии сметной документации не только качество будет низким, но и сама постройка будет неликвидной. Оформить такой дом как недвижимость просто невозможно.
Проект дома состоит из двух основных частей:
- архитектурно-строительной, которая включает архитектурные чертежи фасадов и детальные строительные схемы с указанием размеров и материалов;
- инженерно-конструкторской, как правило, состоящей из чертежей водопровода, канализации, электрики, отопительной и вентиляционной систем.
Классический вариант проекта с чертежами двухэтажного дома включает такие разделы:
- архитектурный, детализированный по этажам;
- конструктивный с подробной планировкой дома;
- план монтажа электропроводки;
- водопроводную и канализационную схему;
- план монтажа отопления и вентиляционной системы;
- проект газовой установки;
- паспорт проекта и объяснительную записку.
Основными частями проекта дома являются архитектурно-строительная и инженерно-конструкторская.На заметку! Чертежи можно изготовить вручную или воспользоваться специальными компьютерными программами для онлайн-проектирования дома.
Виды автономных систем отопления частного дома
Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:
- Газовые, работающие на природном или сжиженном газе.
- Электрические.
- Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
- Жидкотопливные.
С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.
Этап первый. Подготовка к строительству
Как ни странно, но подготовка к строительству дома часто может занять больше времени и потратить больше ваших сил, чем сама стройка. Главная проблема неправильно планирования заключается в том, что ошибки, допущенные во время этого этапа, могут негативно проявиться значительно позже, в том числе лишь при эксплуатации дома. Итак, как же правильно подготовиться к строительству дома с нуля?
Первое, на что обратим внимание — выбор земельного участка. Пойдем от обратного, а именно, от ошибок, с которыми сталкиваются многие, выбирая землю для своего дома через различные агентства
Для начала нужно обратить свое внимание на то, какие именно коммуникации подведены к участку. Это самое главное
Не все агентства обладают точной информацией по поводу инженерных коммуникаций, поэтому обращаться нужно в управляющую компанию. Если есть возможность, с разрешения компании, проведите собственные геологические исследования. Это недорого и довольно быстро. Однако такие исследования помогут вам точно знать о том, на какой глубине находятся грунтовые воды, какая почва на участке и т.д.
Но, компании это хорошо — все-таки специалистов никто не отменял. Но что скажут вам об участке соседи, уже построившиеся рядом? Как ни крути, но никто не расскажет так много о местности, как люди, живущие там. Также, разговор с потенциальными соседями позволит исключить различного рода умалчивание правды со стороны агентства, главная цель которого — побыстрее продать вам участок.
Ошибки, допускающиеся во время монтажа
Самые распространенные ошибки устройства автономного отопления частного дома:
- Некорректный подсчет необходимой мощности теплогенератора.
- Неправильно выполненная обвязка котла.
- Неудачно выбранная отопительная схема.
- Неверная расстановка радиаторов отопления.
- Использование труб неподходящего диаметра.
- Заполнение трубопроводов вместо воды антифризом (типа «тосол»)
Чтобы домашняя отопительная сеть в достаточном количестве обеспечивала частный дом теплом, необходимо помнить о правильности выполненных расчетах основных параметров системы.
Попытки сэкономить на комплектующих элементах и упрощения отопительной конструкции дают отрицательные результаты и тогда вместо качественного обогрева помещения, зимой придется проводить полную замену систему обогрева. Поэтому прежде чем делать отопление своими руками и допустить технические ошибки, лучше обратиться за консультациями к специалистам или заказать монтаж автономного отопления «под ключ».
Подключение твердотопливного котла, двухтрубная схема отопления с антиконденсационным узлом в каркасном доме:
Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме
Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:
- вентиляционной трубой;
- указателем уровня стоков;
- люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.
Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.
Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.
Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.
Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.

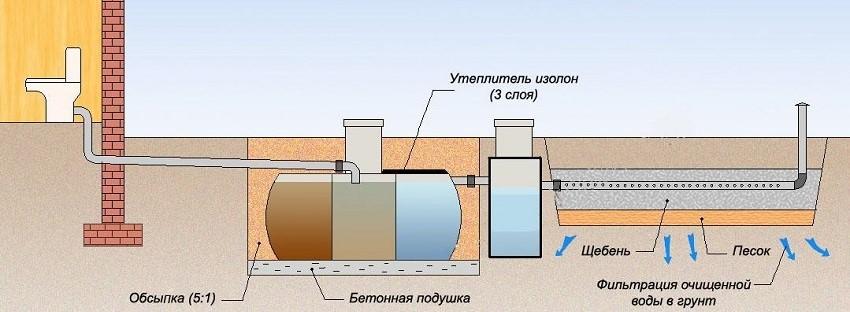

Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.
Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.
Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.
Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.
Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.
Естественная и принудительная циркуляция отопления
Неважно газовое, дровяное, угольное или электрическое отопление в частном доме планируется монтировать. В любом случае есть котел (печь или водонагреватель) для нагрева теплоносителя, а также трубы для его движения по контуру
При этом вода в трубопроводах может течь естественным образом под действие гравитации и конвекции либо принудительно с помощью насоса.
Схема видов циркуляций отопления
Первый пример дешевле и тише работает, нежели второй. Однако принудительная циркуляция позволяет сильно улучшить работу всей отопительной системы. Нередко без насоса подкачки отопление частного дома обойтись вовсе не может. Из-за большого количества радиаторов, поворотов труб и арматуры гидравлическое сопротивление в трубопроводе оказывается слишком высоким. И компенсировать это можно только работой насосной техники.
Виды электрического отопления
Отопление при помощи электричества можно сделать несколькими способами. В первую очередь вам стоит определиться с типом системы, которую вы хотите реализовать. Будет это традиционное водяное отопление, воздушное или теплый пол. Все три системы могут применяться как единственный способ обогрева, так и комбинированный — любые две или даже все три. Чтобы определиться нужно представлять достоинства и недостатки каждой их них.
Электроотопление не обязательно должно быть однотипным
Водяное отопление с электрическим котлом
Начнем с достоинств. Самая стабильная система, которая за счет инерционности продолжает поддерживать температуру некоторое время после того, как котел перестал работать. Во время работы минимально сушит воздух, работает практически бесшумно. Высокая ремонтопригодность. Если не прятать трубы отопления в стены, они всегда доступны для ремонта и замены.
Водяное отопление с электрокотлом ничем не отличается
Недостатки таковы. Сложная система из труб и радиаторов требует больших затрат времени и денег на стадии монтажа. За счет инерционности невозможно быстро менять температуру — быстро нагреть помещение не получится. При останове системы в зимнее время она может разрушится — если вода замерзнет в трубах, их разорвет. Для серьезного ремонта необходим полный останов и слив теплоносителя.
Воздушное отопление на электрических обогревателях
Отопление этого типа быстро монтируется. Все что надо — купить обогреватели, повесить и включить в сеть. Воздух начинает нагреваться сразу после включения. При заморозке системы, она остается работоспособной — замерзать нечему. Элементы отопления между собой не связаны. Выход из строя одного никак не сказывается на работоспособности других. Его можно спокойно ремонтировать.
Повесить обогреватели — вот и все что нужно
Недостатки воздушного отопления такие. Первый — при отключении обогревателей температура быстро снижается. Чтобы обеспечить постоянную работу необходима система резервного электропитания. Второй — из-за непосредственного контакта с нагревательными элементами воздух пересыхает, необходимы меры/приборы для увлажнения воздуха. Третий — многие воздушные обогреватели имеют встроенные вентиляторы, что повышает эффективность, но они издают шум.
Теплый пол на электрических элементах
Электрический теплый пол — самая молодая система отопления. Из всех описанных выше она дает наиболее комфортные условия — самая высокая температура получается на уровне ног, а в районе головы — она средняя. Также эта система инертна — пока нагреется/остынет массив пола проходит значительный промежуток времени. По этой причине после выключения температура держится еще некоторое время. Сложность монтажа зависит от типа электрического теплого пола. Есть системы, которые требуют стяжки (электрические греющие кабели и маты), есть те, которые монтируются на ровное жесткое основание без мокрых работ (пленочный теплый пол) и могут использоваться для подогрева ламината, линолеума и т.д.
Теплый пол есть разных видов. Это комфортный способ отопления частного дома электричеством
Электрическое отопление частного дома при помощи теплого пола имеет и недостатки. Первый — средняя или низкая ремонтопригодность. Прямого доступа к системе отопления нет. Приходится разбирать/разбивать пол. Второй — затраты времени и сил на устройство электрического подогрева теплого пола низкими не назовешь. Системы, требующие стяжки монтируются около месяца (пока «зреет» стяжка пользоваться нельзя), теплый пол для «сухого» монтажа можно собрать за день, но стоимость обогревательных элементов довольно высокая.
Какой вид отопления электричеством лучший
Как видите, сказать какой вид электроотопления в доме лучший, не получится. Идеального нет. Исходить надо из условий эксплуатации:
- Для домов с постоянным проживанием чаще используется водяное отопление. Но следить за системой необходимо ежедневно.
-
Для дач временного посещения более удачный вариант — воздушное отопление. Его можно включать в нескольких комнатах и заморозка таким обогревателям нестрашна.
- Теплый пол используется, в основном, как дополнительный источник тепла. Для повышения комфортности в отопительный сезон, для улучшения микроклимата в межсезонье. Может он быть и основной системой отопления, но используется в этом качестве редко (во всяком случае, пока).
Сказанное выше основано на выборе большинства. Это не значит, что нельзя в доме с постоянным проживанием делать воздушное электрическое отопление частного дома. Можно, и делают. Просто надо четко представлять достоинства и недостатки.
Компьютерные программы проектирования домов: надежные помощники в создании проектов
Современные компьютерные технологии позволяют быстро визуализировать все желания и изобразить дом своей мечты. Более того, благодаря специальным программам можно самостоятельно осуществлять 3Д-проектирование дома. Даже неопытные пользователи смогут это сделать с помощью, например, Google SketchUp. В этом сервисе можно спроектировать как жилые, так и хозяйственные помещения.
Проекты двухэтажных домов с гаражом: особенности современных проектов (прочитать подробнее)
С помощью онлайн-планировки дома прямо в браузере можно создавать модели построек с указанием точных размеров и даже текстуры материалов. Программы офлайн предполагают скачивание и установку на ПК, поэтому компьютер должен иметь достаточный объем оперативной памяти.
Конструктор домов позволяет с помощью отдельных образцов и деталей спроектировать виртуальный шикарный коттедж или маленький загородный домик. Такие программы дают возможность не только конструировать разные модели, но и составить список материалов и деталей, необходимых для приобретения, и даже вычислить приблизительную стоимость проекта.
С помощью компьютерных программ можно легко спроектировать дом самостоятельно.
Среди популярных электронных продуктов следует назвать такие, как AutoCAD и КОМПАС-3D. Это универсальные программы, которые можно применять для создания проектов домов и интерьеров. Их главный недостаток – высокая цена. К более дешевым, но менее функциональным относится Ashampoo Home Designer – это идеальный выбор для новичков в проектировочном деле.
Чертежи частных домов являются основным элементом в строительном проекте. От их правильного выполнения зависит не только надежность самой конструкции, но и продолжительность службы коммуникаций и систем обеспечения жилища, что делает его долговечным, комфортным и уютным для проживания семьи. Поэтому подходить к вопросу создания чертежей следует максимально внимательно и ответственно.
Проекты домов из пеноблоков: достоинства и недостатки (прочитать подробнее)
Особенности водяной отопительной системы
В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.
Модель отопительного котла выбирают с учетом используемого топлива.
Виды отопительных систем
Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:
- Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
- Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
- Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
- Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.
Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.
Основные элементы водяного отопления
Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:
- Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
- Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
- Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
- Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
- Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.
На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.
Преимущества и недостатки системы водяного отопления
Основные достоинства водяной системы отопления:
- Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
- Высокая степень надежность и возможность работы в автоматическом режиме.
- Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
- Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.
Главные недостатки водяного отопления:
- Медленный нагрев отопительных приборов.
- Трудоемкость монтажа.
- Возможное замерзание воды в трубопроводах.
- Необходимость периодической чистки батарей отопления от твердых солевых наслоений.
Вывод
Создание архитектурных проектов – увлекательное дело, которым допустимо заниматься даже в домашних условиях
При желании можно найти множество разнообразных программ, в которых не только создаются целые здания, но и уделется внимание ландшафтному дизайну, расстановке мебели
Разработчики предлагают разный софт, отличающийся объемом и разнообразием функционала, поэтому вполне возможно выбрать вариант, наиболее подходящий к конкретно взятой ситуации.
Большинство подобных программ имеют бесплатные версии на некоторый период времени, поэтому пользователь может попробовать любой вариант и выбрать наиболее подходящий и удобный. Стоит понимать, что в платных программах больше функций и библиотек с готовыми решениями.
Если полученный результат не нравится, то рекомендуется посоветоваться с профессионалами, которые помогут исправить ошибки.
