Как рассчитать угол наклона крыши

Программа перевода чисел в пропись WriteMe [Бесплатно]

Програмка для офиса и делопроизводства. Переводит числа в пропись, в том числе в денежные единицы.

Возможности:

• переводит значения числа, 5-ти валют, одну из которых можно задать, и 4-х наиболее употребительных в договорах значений длин и весов из числовой формы в строковую
• два языка перевода: русский и английский (при переводе на английский руководствовался правилами «Учебника современного английского языка» Комарова А.Н., это касается отсутствия and, дробей и отсутсвия s в конце порядков)
• предельное значение 10 квадрилионов минус 0,01 (Девять квадриллионов девятьсот девяносто девять триллионов девятьсот девяносто девять миллиардов девятьсот девяносто девять миллионов девятьсот девяносто девять тысяч девятьсот девяносто девять целых девяносто девять сотых.)
• фиксированные валюты: российский рубль, американский доллар, евро, шведская крона
• дополнительно: метр, квадратный метр, килограмм, тонна
• двойной клик правой кнопкой мыши по надписи «двойной клик» (далее она меняется, но ее цвет отличен от тстальных) переволит в меню редактирования валюты, задаваемой пользователем
• программа не нуждается в установке, установите ее в любую директорию, там она создаст файл настроек NumInput.ini
• не создает скрытых файлов и записей в реестре

Скачать exe-файл (250kb)Скачать архив (243kb)

Какие параметры обязательно необходимо рассчитать

Неопытные в строительном деле, могут предположить, что программа для расчета крыши дома предназначена исключительно для того чтобы увидеть, какой будет конструкция по завершению работ. На самом же деле это далеко не так.

Редактирование кровли дома в программе Аркон

Такие утилиты позволяют точно определить все важнейшие для прочности и долговечности конструкции, параметры. Программы помогут определить:

• длину балок, из которых будет создана основа кровли;
• количество требуемых стропил для стойкости конструкции;
• также, программы, которые помогают сконструировать крыши онлайн, качественно и полноценно, рассчитают необходимую прочность основы, чтобы была выдержана нагрузка от кровельного материала;
• программа для проектирования крыш домов, помогут определить, какое количество изоляционного материала, сохраняющего тепло и защищающего от шума, необходимо приобрести;
• еще специализированные программы рассчитают объем сырья, необходимого для завершающего этапа установления крыши;
• и один из важных факторов, который поможет определить программа – это стоимость необходимого сырья.

  Посчитать ее можно, отталкиваясь от расчетов материалов, которые выполнила утилита по проектированию крыши здания.

Все эти моменты важны и каждый из них, обязательно должен быть определен на этапе планирования строительства или реконструкции кровли дома.

Подготовка

Перед строительством 4-скатной кровли обязательно нужно создать ее чертеж. Для этого надо определиться с:

Планом кровли. Его формируют на основе расположения внешних стен по периметру дома. По плану можно определить длину накосных, рядовых стропил и нарожников. Также на плане обозначают длину свесов кровли по периметру здания.

Удельной нагрузкой. Она является определяющим параметром угла наклона стропил. Оптимальную величину снеговой нагрузки определяют по таблицам СНиП 2.01.07-85 с привязкой к месту строительства по карте. Данный параметр существенно влияет на угол наклона кровли.

Видом и размерами пиломатериалов для стропильного каркаса

Это важно для параметров обустройства стропильной системы и обрешетки.

Видом кровельного материала. Особенностью четырёхскатных кровель является то, что её скаты имеют большой угол наклона

Кровельное покрытие с большим удельным весом стараются не применять.

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

• кровельного материала
• прочности стропильной системы
• климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo.Guru!

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши

Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши

Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Расчет угла на калькуляторе

Произвести сложные вычисления за короткое время без использования тригонометрических формул возможно. Расчет угла наклона односкатной крыши калькулятором производится при наличии следующих данных:

• длины и ширины основания;
• вида кровельного материала;
• длины планируемого свеса;
• высоты подъема крыши.

Онлайн калькулятор расчета односкатной кровли, угла наклона ската и количества обрешеткиИсточник reminform.com

При вычислении угла стандартная программа указывает, является ли он подходящим при учете материала покрытия и максимальных нагрузок. Пользователь может оценить результат для различных покрытий:

• шифер из битума и асбестоцемента;
• нержавеющая сталь;
• черепица битумная, керамическая, цементная;
• металлочерепица.

Все вычисления производятся согласно СНиП «Нагрузки и воздействия», учитывая последние поправки от 2008 года. Если угол неприемлем для данных параметров, следует изменить наименование материала или изменить высоту подъема. Производители всех современных кровельных материалов испытывают их на прочность, поэтому стоит учесть рекомендации минимальных и максимальных значений углов наклона для подобных типов кровли:

• мяюгкий материал – от 5° до 20°;
• профлист – от 8° до 20°;
• металл с фальцевым соединением – от 18° до 30°;
• шифер – от 20° до 50°;
• металлочерепица – от 30° до 35°.

Уклон крыши и кровельный материалИсточник belhouse.by

Большинство программ производят расчет снеговой нагрузки, количества обрешетки и наглядно показывают раскладку стропил. Можно заранее выяснить, какое количество бруса и доски уйдет на сооружение основания, сколько материала понадобится закупить для покрытия. Несмотря на удобство, нельзя назвать калькулятор расчета односкатной крыши, стропил, обрешетки точным инструментом – он больше походит для предварительной оценки рентабельности.

Пояснения к расчету односкатной крыши

Расчет угла кровли в зависимости от снеговых и ветровых нагрузок

Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).

Карта снеговых нагрузок Российской Федерации

При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:

• менее 25о – 1;
• 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
• более 60о – не учитывается.

При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.

Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.

Карта ветровых нагрузок России

Место расположения здания учитывается коэффициентами из таблицы.

*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.

Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:

• для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
• для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
• конечный результат – 32х1,0 = 32 кг/м.кв.

Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.

Иллюстрация — ветровые нагрузки на крышу

В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.

Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:

126+44,8 = 170,8 кг/м.кв.

Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.

Калькулятор расчёта угла наклона крыши

Выберите 2 любых известных значения, введите их. Остальные значения будут рассчитаны автоматически.

Однако для вычислений нужно достаточно хорошо знать азы геометрии. Чаще всего, сечение конструкции крыши со стороны фронтонов представляет собой треугольник, равносторонний, равнобедренный или иного типа. Соответственно, пользуясь простейшими формулами, можно вычислить длину любой стороны и сопредельный с ней угол, зная основание и высоту. При этом нам, помимо измерительной рулетки, понадобится таблица Брадиса, поскольку придется столкнуться с тангенсами.

Итак, смотрим на фронтон и видим равносторонний треугольник, состоящий из двух прямоугольных, один из катетов для которых является общим. Существует формула, согласно которой тангенс угла А при основании равен отношению противолежащего катета к прилежащему, то есть, Tg A = H/(L/2). Иными словами, в нашем случае это высота H, деленная на половину основания L. Возьмем ту же ширину фронтона 9.5 метров, половина его будет соответствовать 4.75, на это значение делим высоту конька, которую сочтем комфортной, например, 4 метра. В итоге получаем 4/4.75 = 0.84, заглядываем в таблицу Брадиса, ищем соответствующую позицию в таблице тангенсов и видим, что нам нужен угол 40°.

Основные типы крыш и их достоинства

Формы крыш для дома.

Перед тем как делать крышу, нужно определиться, какие материалы будут использоваться для кровельного покрытия, теплоизоляции, гидроизоляции и так далее. Нужно составить точный план, на котором будут нанесены все размеры, желательно, чтобы все было в цифровых значениях. Знать площадь необязательно, это нужно, чтобы точно рассчитать количество материала для строительства и не переплачивать. После того как собраны все сведения, застройщик может начинать устанавливать крышу для дома.

Любой специалист в этой области должен знать, какие типы их существуют. Они бывают односкатные, двухскатные, трехскатные, вальмовые, полувальмовые, щипцовые и многоскатные. Наиболее просто можно посчитать те из них, которые не имеют изломов. Но все чаще строители делают многоскатные и вальмовые кровли, поэтому материал приходится тщательно подсчитывать. Если в простых крышах все поверхности представлены в виде правильных треугольников или трапеций, то в последнем случае они могут иметь самые различные геометрические фигуры.

Аркон

В Арконе при проектировании крыши дома на начальном этапе пользователь может выбрать нужную разновидность крыши. После этого он может внести нужные изменения и уточнения в выбранную конструкцию. При этом прорисовывать стропильную систему от начала до конца не нужно, она уже заложена в программное обеспечение. У вас есть возможность выбрать одну из следующих форм крыш:

• односкатная или двускатная;
• свободная форма;
• вальмовая или полувальмовая конструкция;
• мансардная с фронтоном в торцах;
• мансардно-вальмовая разновидность;
• сферическая;
• плоская крыша;
• двускатная с рейкой для крепления.

Важно: у пользователя есть возможность комбинировать разные виды крыш. Кроме этого в Арконе можно самостоятельно сконструировать нужную вам конструкцию

Если зайти в редактор, то можно изменять типовую конструкцию. Для этого нужно  установить свои числовые значения в окошко со значением угла наклона скатов, высотой фронтонов, расположением водосточных желобов. Нажав на кнопку просмотра, вы сразу увидите результат.

Зайдя в раздел «Инфо», вы получите всю подробную информацию о разработанной вами конструкции, а именно:

• длины стропил;
• площадь кровли;
• протяжённость водосточных желобов;
• коньки;
• ветровые фронтоны;
• рёбра крыши;
• объёмы пиломатериалов;
• данные выводятся в нескольких вариантах (без учёта слуховых окон, отдельно по этим окнам и общие показатели);
• в случае необходимости можно получить ориентировочный перечень пиломатериалов, нажав на кнопку «Список».

Совет: прежде чем вы начнёте пользоваться программой, необходимо разобраться в основных терминах и понятиях. Так вам будет проще работать и общаться с подрядчиком.

При этом стоит учитывать, что все длины округляются до 5 см. Однотипные пиломатериалы после округления будут объединены в один раздел. Но в каталоге они будут разбиты по разновидностям, габаритам, сечению.

Чтобы определить высоту мансардного этажа с опорой, нужно воспользоваться кнопкой «Ассистент». Если на открывшейся вкладке перейти в раздел «Общее», то там можно узнать высоту чердачного этажа и другие величины. Кроме этого, софт позволяет выбирать разновидность кровельного покрытия. Вы можете подобрать расцветку, фактуру и материал.

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш:

Односкатная.

Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкцийИсточник remokna.in.ua

Двускатная (щипцовая).

Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами).

В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды.

Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

Вальмовая (четырехскатная).

Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты.

Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее.

Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

Многощипцовая.

Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планированиеИсточник yandex.ru

Мансардная.

Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

• Профнастил.
• Металлочерепица.
• Мягкая (рулонная) кровля.
• Фальцевое покрытие (стальное, алюминиевое или медное).
• Черепица. Керамическая (штучная), гибкая (мягкая) черепица Шинглас, цементно-песчаная, композитная.
• Шифер нового поколения BF Tech.

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)Источник amvita.ru

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

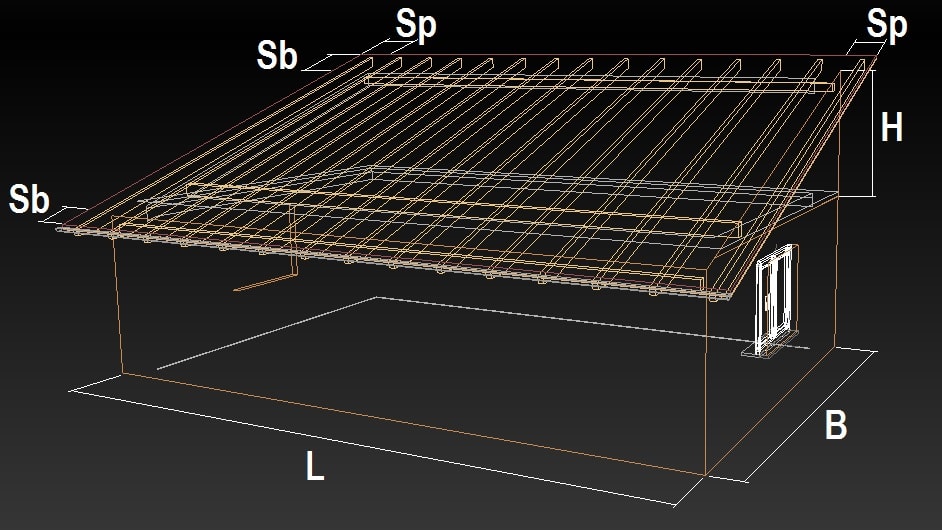

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123
Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII
Высота до конька здания

5 мот 5 м до 10 мот 10 м
Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов:

Крыша:

Угол наклона крыши: градусов.

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.

Примерный вес кровельного материала: кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.

Длина стропил: см.

Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.

Равномерное расстояние между досками обрешетки: см.

Количество досок обрешетки стандартной длиной 6 метров: шт.

Объем досок обрешетки: м3.

Примерный вес досок обрешетки: кг.

Расчет кровли: как избежать ошибок

В расчетах можно пойти одним из следующих путей:

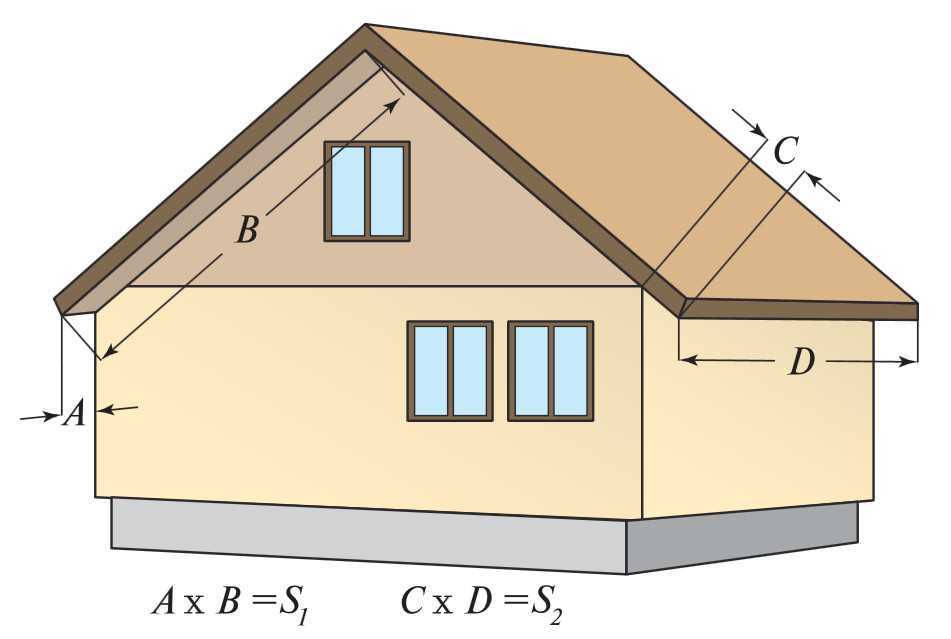

• Расчет кровли провести вручную. При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.
• Расчет кровли провести в онлайн сервисе. При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.
• Расчет кровли калькулятором проконтролировать вручную. Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

Проверка результатов расчета потребует времени и внимательностиИсточник transsib6.ru

Профессиональный расчет кровли. Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

Расчет площади вальмовой, полувальмовой и шатровой крыши частного дома

Посчитать площадь вальмовой крыши частного дома немножко сложнее, чем предыдущие типы, но по-прежнему особой сложности не представляет.

Для расчета необходимо мысленно разбить вальмовую крышу на четыре отдельных ската, как показано на схеме, а затем подсчитать каждый скат в отдельности.После разбивки у вас должны получиться две трапеции и два равносторонних треугольника, если противоположные скаты равны.

Теперь посчитаем площади этих геометрических фигур по простым геометрическим формулам, затем складываем полученные площади фигур. На этом расчет окончен, как вы убедились, ничего сложного здесь нет.

Площадь полувальмовой крыши частного дома считается точно так же, за исключением, что треугольные скаты будут меньше чем у вальмовой, а основные большие скаты, необходимо поделить на две геометрические фигуры, трапецию и прямоугольник, подсчитав их площадь отдельно.

Технология подсчета площади шатровой крыши дома ничем не отличается от вальмовой, так же разбиваем крышу на четыре ската, только здесь уже должны получиться четыре равносторонних треугольника. Площадь этих треугольников вычисляем так же как и в предыдущих примерах.

Похожие записи:

Маринад для шашлыка из свинины Заделываем дыру в гипсокартоне своими руками Новейшие технологии в строительстве Подключение сигнала через реле ваз 2110 схема Что можно сделать из труб пвх своими руками: 20 идей для дачи Как красиво и надежно заплести трос в петлю: пошаговая схематическая инструкция
