Как подключить телевизор к спутниковой тарелке
Способы подключения:
- Кабель подведен к ресиверу;
- Кабель проводится к телевизору без ресивера, прямо от антенны.
Прямое подключение к телеприемнику
Прямое подключение возможно, только если телевизор оснащен тюнером DVB-S2 для расшифровки сигналов цифрового вещания. Наличие тюнера в приборе можно проверить в техническом паспорте изделия, или на странице характеристик товара в онлайн-магазине. После подключения кабеля от спутниковой тарелки, телевизор сможет улавливать сигналы от бесплатных зарубежных каналов.
Чтобы смотреть российские спутниковые каналы, вам понадобится CAM-адаптер с оплаченной картой доступа к телевизионному каналу. В телевизор он загружается через PCMCIA-слот.
Установка тарелки
Выберите правильное место для установки оборудования. Чтобы принимать сигналы телевизионной трансляции, тарелка должна быть точно наведена на спутник. Прохождению сигнала мешают любые физические помехи: деревья, стены, расположение дома в низине.
ТВ-спутники рассредоточены в областях, простирающихся от юго-востока на юго-запад. Сконцентрированные на юге спутники находятся выше всего от линии горизонта.
Подготовка кабеля
Коннектор F, также известный как F-разъем, используется для передачи сигнала высокой частоты до 2150 МГц. Правильный F-коннектор представляет собой резьбовую втулку. Ставится на коаксильные кабели с диаметром до 7 мм. Для соединения с кабелями до 11 мм требуются специальные насадки.
Перед подключением спутникового тв:
Освободите кабель от верхнего изолирующего слоя. Под ним обнаружится экран кабеля, предназначенный для ограждения внешних участков цепей от воздействия электромагнитных полей электрического тока. Первичный экран выглядит как тонкий слой переплетенной проволоки.
Под первичным слоем расположен слой фольгированного экрана. Аккуратно срежьте его.
Внутри вы увидите центральную жилу. Она выглядит как тонкий медный прут. Ножом соскоблите эмаль с медной сердцевины провода.
Накрутите F-разъем на зачищенный провод.
Приспособление готово к подключению на ресивер. Чтобы подключить кабель к антенне, понадобится пристроить сверху дополнительный переходник. Другой конец кабеля проведите к конвертеру.
Спутниковый конвертер установлен на антенне. Представляет собой небольшой приемник в пластиковом корпусе, установленный на облучатель антенны.
Подсоединение и настройка
Как подключить спутниковое телевидение:
Найдите на корпусе телевизора разъем LNB Satellite IN. Это вход для спутниковой антенны. Вставьте туда штекер вашего антенного кабеля.
На вкладке, требующей выбрать источник входного сигнала, поставьте отметку напротив позиции «Спутник». Перейдите к следующему шагу.
Как правильно подключить принадлежащий нужному телеканалу спутник:
Выберите его в открывшемся списке и пройдите дальше.
Перед вами откроется окно с настраиваемыми параметрами. Установите значения качества входящего сигнала.
- Добавьте спутник и пройдите дальше. Задайте поисковые условия.
- Чтобы быстро найти и подключить источники бесплатного вещания, выставьте о.
Перейдите к поиску трансляций. Во время поиска на экране будут высвечиваться найденные источники теле- и радиовещания. Вы можете остановить сканирование в любой момент. Уже обнаруженные каналы сохранятся в памяти устройства.
После завершения процедуры поиска, вы можете начать пользоваться каналами. Их настройку можно производить из раздела «Каналы». Оттуда можно настроить работу спутника и отсортировать каналы.
Настройка спутникового ТВ завершена. На пульте дистанционного управления должна быть кнопка INPUT.
Нажав ее, можно выбрать источник ТВ-сигнала:
- Спутниковое вещание;
- Кабельное ТВ;
- сигналы высокочастотного телевидения HDMI.
Подключение Diseqc
При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.
Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.
При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.
При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.
Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.
Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.
Как настроить антенну Триколор ТВ самостоятельно видео
Только после того, как будет выполнена установка антенны, и подключение оборудования следует переходить непосредственно к самим настройкам. Для этого нужно включить систему и подождать пока она загрузится. Дальше следует выполнить следующие действия:
- Посредством меню войти в раздел «Качество сигнала» и запустить автоматический поиск каналов.
- При этом нужно вручную поворачивать антенну, чтобы выбрать нужный диапазон вещания.
- Один человек может осуществлять поворот тарелки, а второй наблюдать за изменениями сигнала. Это существенно упрощает процесс установки.
- Далее ставим автоматический поиск каналов. Спустя некоторый промежуток времени процедура закончится, и изменения нужно сохранить. В противном случае при включении устройства нужно будет проводить данные манипуляции повторно.
Для того чтобы получить более полное представление о том, как устанавливать и настраивать антенну, смотрите видео по теме:
Заключение
В 2020 году Триколор ТВ усовершенствовал предоставляемое абонентам оборудования до такой степени, что теперь даже неопытные пользователи могут самостоятельно проводить настройки системы. Главные моменты – надежное крепление антенны, грамотно проведенная синхронизация с тюнером и телевизором и правильно подобранный азимут – угол, который измеряется по часовой стрелке и замеряется между направлением на объект и меридианом.
Как правило, данная услуга предоставляется на платной основе и не входит в стоимость обслуживания клиентов. Специально обученный сотрудник проведет монтажные работы и выполнит профессиональную настройку оборудования. Такой вариант установки будет более надежным и увеличит качество трансляции телеканалов в процессе эксплуатации.
Как установить антенну для цифрового телевидения
В рамках одной статьи проанализировать все варианты установки антенны и настройки качественного приема цифрового ТВ практически невозможно. Поэтому целесообразно подробнее рассмотреть типичные ситуации, например, особенности установки комнатной или наружной антенны, порядок подключения к телевизору напрямую или же через цифровую приставку.
Как уже было сказано, антенна, закрепленная снаружи, способна принимать более качественный сигнал. Поэтому и стоит она на порядок дороже, нежели комнатная. При отсутствии возможности приобрести уличный модуль, можно остановить свой выбор на комнатной модели и установить в пределах помещения (квартиры или дома). Не стоит забывать, что для «цифры» следует использовать дециметровую антенну, которую направить в сторону ретранслятора. Это позволит улучшить качество сигнала и смотреть передачи в отличном качестве. Внутренние или наружные приемники отличаются дизайном, размерами, спецификой установки. Последнюю характеристику стоит рассмотреть подробнее.
Комнатная
Если расстояние от ретранслятора до жилого здания (дома, квартиры) не превышает 5 км, имеет смысл установить принимающее устройство внутри помещения. Многие антенны комплектуются специальными приспособлениями, с помощью которых пользователь имеет возможность зафиксировать приемно-передающий модуль на телевизоре или занавеске. Однако практика показывает, что идеальным местом расположения является все же подоконник.
В случае использования комнатной антенны, рекомендуется обратить внимание на следующие моменты:
- Антенну нужно расположить вблизи окна таким образом, чтобы пластиковая (или деревянная) рама не препятствовала прохождению сигнала.
- Убедиться в том, что поблизости отсутствуют источники радиопомех (например, Wi-Fi-маршрутизатор).
- Расстояние между приемником и телевизионным оборудованием (телевизором, ресивером, роутером) должно составлять несколько метров.
После установки, необходимо повернуть антенну в сторону ретранслятора (предварительно установив его местоположение при помощи интерактивной карты местности).
Наружную
Для установки антенны на улице, важно приобрести модель, которая предназначена для наружного монтажа. Конструкцию необходимо надежно зафиксировать, чтобы под влиянием ветра и осадков она не изменила свое первоначальное положение
Антенна обычно устанавливается на крыше дома или фасаде здания на специальных кронштейнах, вмонтированных в стену. Но, прежде чем окончательно закрепить ее, необходимо проверить качество принимаемого сигнала. Для этого потребуется:
- Выбрать место, защищенное от сильных порывов ветра, но обеспечивающее свободное прохождение сигнала.
- Развернуть антенну в сторону ретранслятора.
- Медленно вращать телеантенну вправо и влево с целью определения максимальной направленности.
Чтобы корректировать действия, необходимо пригласить помощника: он должен находиться в квартире и сообщить, как только появится четкое изображение. В завершение понадобится прочно зафиксировать устройство, чтобы исключить непредвиденную смену положения, и вектора направленности.
Преимущества
Спутниковый интернет от «Триколор ТВ» – это:
- Высокоскоростной двусторонний доступ в интернет – входящий/исходящий трафик до 40/20 Мбит/с.
- Отличный прием в Москве и Московской области – стабильный доступ независимо от внешних условий.
- Установка без привязки к кабельным коммуникациям – интернет на даче, за городом, в местах, где отсутствует доступ к глобальной сети и нет возможности подведения кабеля.
- Выбор тарифных планов – выбирайте подходящий вариант, исходя из ваших нужд, в т.ч. и безлимитный интернет.
- Совместимость с любыми ОС – Windows, Linux, Mac.
Стоимость комплекта зависит от выбранного оборудования, места установки антенны и размещения модема. При использовании Wi-Fi роутера вы сможете обеспечить беспроводной доступ в интернет для всех ваших устройств – планшет, смартфон и т.д.
Монтаж кабеля
Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:
- в углу оконной рамы;
- в стене на уровне пола.
Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.
Подключение F-разъёма
Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:
- срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
- аккуратное загибание проволоки на оболочку;
- снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
- накручивание F-коннектора;
- укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.
Описанный способ подключения F-разъёма является самым простым.
Схемы подключения мультисвитчей
Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:
- Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
- Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
- Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
- Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.
Если используется мультисвитч, Diseqc уже не требуется.
Как собрать мультифид
Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.
Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.
После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов. Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника
Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.
Подключение DiSEqC
Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:
- подсоединение кабелей к головкам;
- заведение головок на DiSEqC.
Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.
Как подобрать кабель для спутникового ТВ и проложить его?
Начинать подключение спутникового ТВ необходимо с подбора и прокладки качественного коаксиального кабеля. Маркировка кабеля должна быть SAT, это означает, что он способен пропускать частоту сигнала спутника до 2400 МГц.
Специалисты магазина, где продаются кабели, могут уверять, что подойдет более дешевый. Это так, качество изображения может сильно отличаться в худшую сторону, если сэкономить и приобрести дешевый кабель.
Дешевые кабели плохи еще и тем, что со временем происходит его старение, даже если изначально качество изображения было идеальным. Через несколько лет, и даже через год, картинка на телевизоре становится более плохого качества, или вовсе пропадает. В данном случае многие абоненты начинают винить качество услуг провайдера, в чем сильно ошибаются.
При подключении телевидения Триколор распределительная телевизионная сеть должна строиться таким образом:
- от места установки телевизора (телевизоров) прокладывается кабель к месту установки устройства распределения спутникового сигнала (это может быть мультисвич или активный сплиттер).
- Распределительное устройство — активное оборудование, поэтому во избежание перегрева или замыкания в месте его установки необходимо предусмотреть силовую розетку с питанием 220 В.
- Далее от места установки устройства распределения нужно проложить 2 кабеля к месту установки тарелки. Если к спутниковой антенне проложен всего 1 кабель, нет возможности проложить еще, то можно использовать поляризационный диплексер. Он помогает по одному кабелю передавать 2 поляризации от антенны до мультисвича (имеются ограничения для использования поляризационного диплескера по длине кабеля и коэффициенту его затухания).
- Возле каждого подключаемого к Триколору телевизора устанавливается телевизионная розетка, она, как и кабель должна иметь маркировку «SAT».
Способы подключения
Независимо от того, какая именно телевизионная тарелка была выбрана и приобретена, нет никакого смысла переплачивать за ее установку, когда эту работу можно выполнить и самостоятельно. Обладать в этом случае какими-то особыми специализированными навыками нет необходимости. Главное – подготовить необходимые инструменты и внимательно изучить инструкцию.
С ресивером
Обычно речь идет об установке и подключении круглых или овальных тарелок. Здесь также возможны варианты – подсоединить антенну к телевизору напрямую или использовать разветвитель для раздачи сигнала сразу на несколько телеэкранов. В первом случае последовательность действий будет следующая:
- необходимо собрать сам тарелку, четко следуя прилагаемой производителем инструкции;
- используя анкера и болты, ее закрепляют на наружной стороне фасада здания в том месте, где сигнал самый сильный; головка тарелки должна быть повернута именно в сторону самого сильного сигнала;
- далее к тарелке подсоединяют специальный кабель, который протягивают в дом и крепят к ресиверу, что прилагается в комплекте;
- теперь ресивер подключают к телевизору через специальный разъем;
- необходимо включить телевизор и перейти в настройки тарелки; далее следуя инструкции, стоит установить время и дату, а также выбрать регион вещания.
Если все операции были выполнены правильно, то на экране появится изображение и звук.
Если к одной тарелке будет подключено сразу несколько ресиверов, то и кабелей в ней подключается несколько, общая же последовательность действий будет такой же, как и в предыдущем варианте.
В современных телевизорах есть и еще одна возможность настроить и подключить антенну к телевизору. Ресивер в этом случае не нужен. Но необходимо убедится, что в телевизоре есть специальный разъем – DVB-S2, именно он исполняет роль встроенного тюнера, то есть ресивера. Используя специальный переходник, который идет в комплекте с тарелкой либо реализуется отдельно, кабель напрямую подключают к тюнеру. Затем выполняется стандартная настройка каналов. Этот вариант подходит и в том случае, если одна антенна будет раздавать сигнал сразу на несколько экранов.
Без ресивера
Здесь речь идет о подключении антенны к телевизору в тех случаях, когда отсутствует вход для ресивера и устанавливаться будет простая сетчатая антенна. Само подключение в этом случае выполняется довольно просто. Вместе с приобретаемой телевизионной антенной прилагается и специальная схема подключения. Все что необходимо от пользователя – это вставить кабель устройства в подходящий разъем телевизора и включить его. Далее перейти в пункт «Меню» и выполнить настройки, согласно указаниям на экране. Устанавливать антенну в этом случае необходимо в том месте, где сигнал приема самый сильный.
В некоторых случаях устанавливать приходится на стенах или даже фасаде здания. Для этого используют специальные крепежные элементы и болты, которыми и закрепляют надежно антенну в неподвижном состоянии, чтобы сигнал не пропадал. Если речь идет о телевизорах с уже встроенным тюнером и антенной, то все, что требуется от пользователя – установить бытовой прибор на выбранное место, включить его и произвести поиск каналов. После этого звук и сигнал должны появиться на экране в течение 5 секунд. Сделать все это своими руками не так уж и сложно. Главное – действительно внимательно прочитать инструкцию и изучить схему сбора самой антенны.
Как самому установить и настроить спутниковую антенну на три головки смотрите далее.
Монтаж кабеля
Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:
- в углу оконной рамы;
- в стене на уровне пола.
Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.
Подключение DiSEqC
Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:
- подсоединение кабелей к головкам;
- заведение головок на DiSEqC.
Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.
Подключение F разъема
Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.
1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.
Все проволочки аккуратно загибаете на оболочку.
Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.
После этого накручиваете F коннектор.
Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.
2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.
После чего, отступив 3мм, срезаете только наружную оплетку.
Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.
Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.
Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.
При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

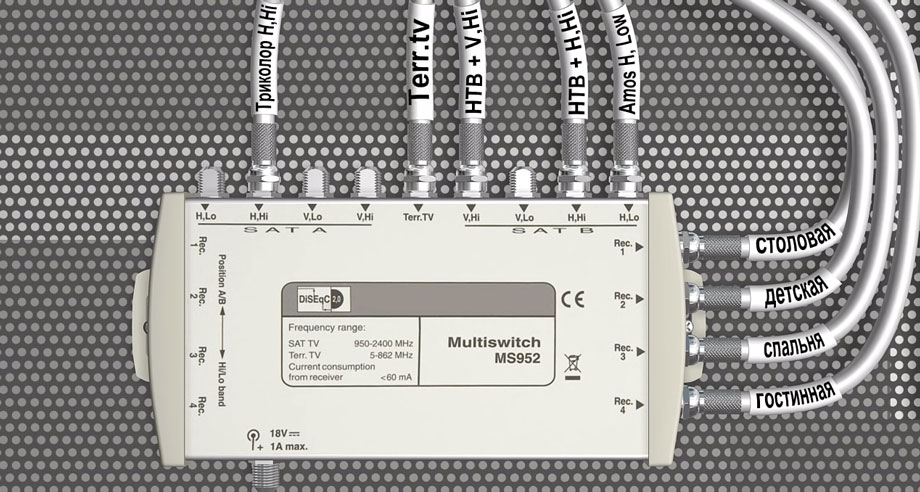

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:
Будет ли работать Телекарта
Перед покупкой и монтажом антенны необходимо проверить будет ли приниматься Телекарта в необходимом нам месте.
Для начала нужно посмотреть зону покрытия. Будет очень хорошо, если вы попадаете в зону приема, где достаточно тарелки диаметром 0,6 метра. Если согласно карте в Вашей местности рекомендован бОльший размер спутниковой тарелки, то не забудьте это когда будете приобретать комплект спутникового телевидения Телекарта.
Второй важный момент — это определить направление на спутник (азимут) в точке предполагаемой установки спутниковой антенны. Следует знать, что в каждой местности свое геомагнитное склонение. То есть, если точно направить компас на спутник Intelsat-15, то он будет показывать совсем другое значение нежели 85,15° восточной долготы. И нам для правильной настройки нужно знать геомагнитное склонение в месте установки.
Значение азимута для своего населенного пункта с учетом магнитного склонения можно узнать по бесплатному номеру 8 (800) 100-104-7. Но мне не повезло, почему-то оператор дал неправильную информацию, как потом выяснилось, и она меня сбила с толку, а точнее увеличило время ориентирования антенны на спутник. Кстати, на подобную «неправильность» предоставляемых данных по телефону в интернете жалуются многие.
Поэтому пойдем более простым путем и заглянем на сайт Satellite Finder. Который наглядно на картах GoogleMaps покажет нам направление на спутник. Для этого вводим название своего города и по карте выбираем место где будем ставить антенну. Затем выбираем в меню спутник. Зеленая линия на карте покажет направление.
Под картой находятся полезные для настройки данные, а именно магнитный азимут для компаса — Azimuth (magn.): 122.4° и угол поворота конвертера — LNB Skew : -29.9°
Вышеуказанный спутник низковато весит над горизонтом по сравнению с другими, его угол-места в моем случае всего 22,1°. Но мне с Телекартой повезло, тарелку будем устанавливать на высоте 6-го этажа, и в направлении спутника сразу за домом находится частный сектор, то есть нет никаких препятствий.
На карте нужно найти для себя визуальные ориентиры направления на спутник. К примеру деревья, здания, сооружения и другие стационарные объекты хорошо видимые с места установки спутниковой тарелки. Желательно, чтобы они были на относительно большом расстоянии 1..2 км. Это снизит погрешность предварительной установки антенны.
Распространённые ошибки монтажа и подключения
Если установка и подключение спутниковой антенны выполняется самостоятельно, могут возникнуть такие ошибки:
- недостаточный размер зеркала;
- неправильный подбор поляризации;
- отсутствие защитного кожуха;
- использование неподходящего кабеля;
- некачественный обжим в местах соединения.
Если вышеперечисленные проблемы во время установки не возникли, тарелка в итоге будет работать максимально качественно и надежно.
Читайте далее:
Как усилить сигнал от ТВ антенны?
Как подключить приставку цифрового телевидения к телевизору
Как выполнить монтаж СИП кабеля от столба к дому
Как подключить и настроить интернет на телевизоре?
Как подключить кабель от компьютера или ноутбука к телевизору?
Как настроить антенну на спутник Триколор
Для того чтобы поймать спутниковые каналы, нужно поставить соответствующую антенну, которая будет направлена на спутник оператора. При самостоятельной установке человеку потребуется:
- Перфоратор или дрель.
- Шуруповерт или отвертка.
- Набор гаечных ключей.
- Плоскогубцы.
- Компас.
- Нож.
- Изолента.
- Стяжки.
- Металлические винты.
Первое, что должен сделать клиент Триколор перед установкой антенны – выбрать подходящее место. Для хорошего приема сигнала она должна быть в точности направлена на спутник оператора. Он имеет координаты Eutelsat 36A / 36B 36°. Для правильной настройки потребуется воспользоваться компасом. С помощью прибора необходимо определить азимут (угол между севером и спутником) и направить тарелку под нужным углом.
В случае если разобраться с обычным компасом не получилось, рекомендуется обратиться к помощи программы Satellite Antenna Alignment. Ее следует скачать и установить на свой компьютер. Она поможет узнать азимут и определить угол, куда требуется поставить антенну.
Открыв программу, требуется ввести свои координаты. Интерфейс утилиты выполнен на английском языке, так что сделаем несколько пояснений:
- N – Северная широта.
- S – Южная широта.
- W – Западная долгота.
- E – Восточная долгота.
После ввода данных программа покажет углы для расчета азимута. Если высветятся отрицательные значения, то спутник поймать не получится, так как он находится вне зоны досягаемости.
Также в Satellite Antenna Alignment можно определить географическое направление не по азимуту, а по Солнцу. Чтобы это сделать, нужно указать свои координаты и текущую дату, а еще выбрать высоту 0 метров над уровнем моря для дальнейших расчетов.
В таблице появится несколько значений азимута. Нужно выбрать то, которое будет близко к аналогичному значению для спутника
Кроме того, следует обратить внимание на дату, когда спутник находится максимально близко. Именно в этот момент необходимо устанавливать антенну, чтобы она смогла принять сигнал
На представленной выше диаграмме световой день обозначен желтым цветом. Красная линия – угол направления спутника. Чтобы получить более точные координаты для установки, нужно ввести параметры своей антенны.
После того, как программа посчитает необходимые координаты, можно переходить к установке оборудования. Согласно инструкции нужно собрать антенну, закрепить на ней конвертор и закрепить конструкцию на кронштейне. Его следует закрепить вертикально к Земле.
Следующий этап – подключение антенны к ресиверу при помощи телевизионного кабеля. Показатель его волнового сопротивления должен составлять 75 Ом.
Подключение кабеля к антенне
Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:
- разветвитель;
- антенный кабель;
- антенный усилитель;
- кусачки;
- остро наточенный нож или скальпель;
- паяльник.
Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.
Варианты телевидения без тарелки
У многих абонентов при предложении от оператора подключить «Спутниковое ТВ без тарелки» возникают вопросы, ведь обычно для доступа к спутниковому ТВ необходима антенна, настроенная точно на спутник. Фактически спутниковое телевидение без тарелки означает пакет телевизионных каналов, которые можно смотреть через специальной приставки или на телевизоре со Смарт ТВ.
Абоненты могут воспользоваться различными вариантами просмотра телевидения без спутниковой антенны:
- В большинстве регионов России можно смотреть телевидение и при помощи эфирной антенны.
- Кабельное телевидение предлагает большой перечень телевизионных каналов, для его не нужна, необходим только телевизионный кабель.
- Поклонники спутникового вещания могут смотреть телевизионные программы через глобальную сеть, используя приставки IPTV или на телевизорах, поддерживающих Smart TV.
Спутниковое ТВ на даче без тарелки – отличное решение для тех абонентов, которые желают смотреть полные пакеты каналов от операторов Триколор ТВ, Телекарта, НТВ Плюс не только в квартире, но и на даче.
Пакет каналов Триколор ТВ через интернет можно смотреть через определенные модели ресиверов, которые нужно настроить через «Меню» и установить на них последние версии программного обеспечения.
Подписчики НТВ Плюс могут смотреть любимые передачи не только без антенны, но и без приемника и смарт-карты. Чтобы пользоваться этим сервисом, нужно скачать мобильное приложение и зарегистрироваться в «Личном кабинете» на сайте компании. После этого подписчикам будут доступны определенные пакеты платных каналов.
Частые ошибки и пути их решения
При подключении спутникового телевидения часто допускаются следующие ошибки.
- Неправильно выбранный диаметр тарелки антенны. Это может привести к ухудшению качества сигнала во время смены погодных условий. Для устранения проблемы стоит заменить тарелку.
- Неправильная установка траверсы для крепления конвертеров. Она должна быть закреплена не сверху кронштейна, а под ним, в противном случае могут возникнуть проблемы с сигналом даже на основной головке.
- Применение проходных розеток. В этом случае сигнал может полностью пропасть. Их следует заменить на оконечные, идущие в комплекте с телевизионными.
- Использование разветвителей. Они подходят только для аналогового ТВ. Обычно спутниковые каналы транслируются в двух поляризациях, которые разветвитель не в состоянии пропустить. В результате часть контента на одном из телевизоров будет недоступна.
- Множество соединений и дешевый кабель. Это также ведет к потере или ухудшению сигнала.
- Изоляция дайсека полиэтиленовым пакетом или использование изоленты для обмотки стыков. Все это приведет к образованию конденсата. Для соединений лучше воспользоваться термоусадкой, а дайсек рекомендуется убрать во влагозащищенную коробку.
- Обмотка F-разъемов изолентой. Их также лучше закрыть термоусадкой, чтобы избежать образования влаги и, как следствие, ржавчины. На свободный выход дайсека нужно одеть защитный колпачок.
Как видно, установить спутниковую антенну своими руками под силу каждому человеку. Главное – знать правильную последовательность действий и не допускать ошибок, которые постоянно встречаются при монтаже такого оборудования.
