Это моя первая статья подобного рода, поэтому прошу сильно не ругать. Все началось с того, что я собрал пару довольно приличных колонок. Слушал я их через ресивер Kenwood середины 90-х, который новые колонки тянул плоховато. Встал вопрос о сборке нового усилителя.

Первое, что встречает на своём пути звуковой сигнал в усилителе, это входной буфер и регулятор громкости. С них я и решил начать. Поскольку усилитель планируется довольно большой (моноблок на 4 канала по ~100 Ватт), то размещать переменный резистор на передней панели и тянуть к нему проводку через весь корпус не хотелось, да и 4-канальный переменник ещё найти надо.

Вторая идея – использовать цифровые резисторы. Однако чипы найти оказалось непросто, да и цена у них тоже не маленькая.

Идея четвертая – регулятор на релюшках, известный как «регулятор Никитина». Не пошёл по причине отсутствия достаточного количества особых реле и точных резисторов.

И решил я придумать чего-нибудь сам.

Схемы индикации.

Блок индикации на основе микросхемы К155РЕ3:

увеличение по клику

Непосредственно счётный узел построен на счётчиках IC1 и IC2. Переключателями S1-S5 задаётся первоначальный уровень громкости (в двоичном коде!!!), который устанавливается при включении устройства. Цепь R6, C1 обеспечивает загрузку выставленного значения.

На микросхемах IC6, IC7 формируются сигналы остановки счёта при достижении крайних значений : 0 и 32 (64дБ).

Инверторы IC8 включены для устранения щелчков при регулировании громкости. Буферные транзисторы VT1-VT5 взяты с большим запасом практически под любое реле. Тип и напряжение питания реле не указываю — на Ваш выбор.

Микросхема IC3 используется как преобразователь двоичного кода в двоично-десятичный. Преобразование происходит «один в один», то есть индикация осуществляется от 0 до 32 (напоминаю, что шаг регулировки 2 дБ и соответственно глубина регулировки будет 64 дБ.) При желании сделать индикацию в децибелах, достаточно изменить прошивку IC3. (Опять напоминаю, что микросхемы К155РЕ3 однократно программируемые. Таким образом для смены прошивки придётся использовать новую микросхему). «Прошивка» очевидна, поэтому не приводится.

IC4, IC5 управляют семисегментными индикаторами с общим анодом. При использовании индикаторов с общим катодом IC4 и IC5 необходимо заменить на К514ИД1, а резисторы R7-R19 исключить.

Блок индикации на основе микросхемы К155ПР7:

увеличение по клику

Здесь всё, как в предыдущей схеме, только вместо микросхемы памяти используется специализированная микросхема для преобразования двоичного кода в двоично-десятичный. Преобразование происходит «один в один», то есть индикация осуществляется от 0 до 32 (напоминаю, что шаг регулировки 2 дБ и соответственно глубина регулировки будет 64 дБ.)

Блок индикации без микросхем памяти.
Учитывая, что вышеуказанные микросхемы на сегодняшний день являются довольно труднодоставаемыми, была разработана схема индикации на обычных счётчиках:

увеличение по клику

Подробнее о схеме:
непосредственно счётный узел построен на счётчиках IC1 и IC2. Для формирования двоично-десятичного кода используются IC3, IC4. Переключателями S1-S5 (в двоичном коде!!!) и S6-S10 (в двоично-десятичном коде!!!) задаётся первоначальный уровень громкости, который устанавливается при включении устройства. Цепь R6, C1 обеспечивает загрузку выставленных значений.

На микросхемах IC7, IC9 формируются сигналы остановки счёта при достижении крайних значений : 0 и 32 (64дБ).

IC5, IC6 управляют семисегментными индикаторами с общим анодом. При использовании индикаторов с общим катодом IC5 и IC6 необходимо заменить на К514ИД1, а резисторы R7-R19 исключить.

Недостатки схемы:
1. необходимость двойного задания начального уровня громкость — S1-S5 в двоичном коде и S6-S10 тоже самое, но в двоично-десятичном коде.(если использовать общие группы переключателей, что часто встречается в Интернете, будет несоответствие между показаниями индикатора и реальным уровнем громкости).

2. из-за помех по цепям питания возможно несоответствие между показаниями индикатора и реальным уровнем громкости. Для избежания этого необходимо обязательно на каждый счетчик установить по цепям питания шунтирующие конденсаторы, а на выключателе питания использовать искрогасящие цепи. При такой организации схема эксплуатируется уже в течении 2 лет и показала надёжную работу!

Продолжение следует…

Идеи для доработки

Есть мысль реализовать переключение треков. Дополнительные кнопки добавлять не хочется, а вот с имеющейся можно поиграть. Первый возможный вариант — это как на телефонной гарнитуре: двойное нажатие — следующий трек, тройное — предыдущий. Второй вариант — нажать на рукоятку и повернуть: поворот по часовой стрелке — следующий трек, против часовой — предыдущий. Или вообще комбинированный вариант, когда по двойному/тройному нажатию будет переключение, а поворот с нажатием будет работать как перемотка вперед/назад. Я пока не решил как мне больше нравится, поэтому еще не реализовал ни один из вариантов.

Изготовление конструкции

Схема паяется на печатной плате из фольгированного стеклотекстолита. Плата не содержит перемычек, а два кажущихся разрыва в цепи массы будут местами пайки корпуса кнопок. Монтаж следует начать с припаивания интегральных микросхем, потому что это делается гораздо удобнее, когда нет выступающих элементов от другой стороны. Порядок пайки остальных элементов произвольный. Схему необходимо питать напряжением 5 В, желательно стабилизированным.

Полезное: Самодельная инфракрасная печь

Готовые для пайки платы

Определенным неудобством является программирование микроконтроллера, так как здесь не предусмотрено разъема программирования. Чтобы запрограммировать МК U1 — подпаяйте аккуратно к его выводам тонкие провода, которые затем будут подключены к программатору. Вывод VB (VBias) соединен с массой схемы, однако, если необходимо подключение этого входа к другой полярности, просто вырежьте фрагмент дорожки между выводами на плате. Когда потенциометр работает для регулировки громкости предусилителя и амплитуда сигнала, что на него подается не превышает 0,5 вольта, то выход VB следует поляризировать относительно отрицательного напряжения -5 В относительно массы. Это обеспечит правильную передачу аналогового сигнала.

кнопочный регулятор — потенциометр

Следует иметь в виду, что потенциометр имеет максимально допустимое напряжение, которое может присутствовать на любом из контактов (относительно GND) от -0.1 до +7 В для Vb = 0 и от -5 до +7 В для Vb = -5 В. При эксплуатации регулятора следует позаботиться о том, чтобы не превышать указанные допустимые границы напряжений. Когда вы питаете схему от отдельного БП, необходимо убедиться, что масса потенциометра (GND) и масса схемы назначения связаны между собой.

Фьюзы биты

На рисунке показаны настройки фузов для микроконтроллера ATTiny13

Модели микрофонов с регуляторами

Микрофон с регулятором громкости является на сегодняшний день распространенным девайсом, а микросхема в нем обычно имеется серии «МК22». Пропускная способность у моделей довольно высокая, сигнал проходит хорошо. В стандартной схеме диодов имеется два. Один из них, как правило, располагается возле запирающего механизма. Конденсаторы устанавливаются с различными параметрами. Это необходимо для того, чтобы контролировать частоты различной величины.

Сопротивление у них в среднем выдерживается до 4 Ом. Конденсаторы в регуляторе должны быть только электролитические. В данном случае это даст большой прирост к чувствительности прибора. Резисторов в стандартной схеме имеется до восьми единиц. Ими сопротивление в среднем выдерживается на уровне 3 Ом. Непосредственно запирающий механизм регулятор громкости имеет в виде контроллера.

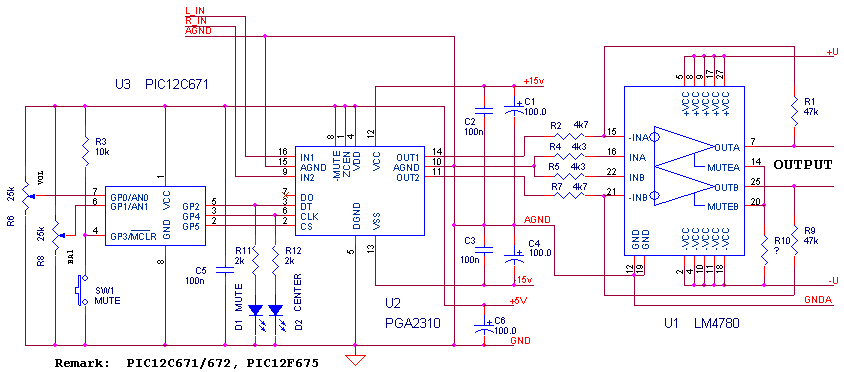

LM4780 (LM3886) в инвертирующем включении)

В инвертирующем включении, усилитель LM3886 (и ее сдвоенный вариант – LM4780, представляющие собой физически два кристалла 3886 в одном корпусе) обладает лучшим звучанием, по сравнению с «обычным«
неинвертирующим, но для обеспечения устойчивости, в любом ее включении ее коэффициент усиления не должен быть
меньше 10 (некоторые рекомндуют даже 20-30), а резистор обратной связи – желательно должен не превышать 50кОм. Это определяет входной резистор ) а следовательно, и входное сопротивление усилителя) не более 3-5к
Ом,что весьма мало и требует использования различного вида буферов. Низкое выходное сопротивление PGA2310/2311 позволяет ей быть таким буфером, но не следует забывать, что ее собстенное входное сопротивление
составляет 10кОм, что в отдельных случаех может потребовать установки буфера для нее самой!

При установке Кус=10 в выходном усилителе и максимальном усилении в регуляторе громкости-буфере 30 (вариант Full), при максимально допустимой мощности 60W@8Ohm, чуствительность получается около 70мВ, что очень
избыточно. Поэтому целесообразнее использовать вариант Gain3 (общее усиление 30 и чуствительность 0.7в). При меньшей мощности – может более полезным окажется вариант “NoGain”, с одновременным увеличением усиления
выходного каскада до 15-20 (зависит от того, какую чуствительность хочется получить – старую стандатную 0.7в, или
же 2 в, сответствующие 0дБ на выходе ЦАПа). Или же использовать вариант “Full” с аппаратной регулировкой границ.
В любом случае, следует руководствоваться следущим правилом – если чуствительность надо увеличить, и усиление в
оконечном каскаде (LM3886/4780) достаточно для обеспечения устойчивости (отсутствия самовозбуждения), то лучше увеличивать чуствительность усилением в регуляторе громкости, чем в выходном каскаде. Это связано как в
шумовыми характеристиками, так и с постоянной составляющей на выходе.

Как видите на схеме, между регулятором громкости и выходным усилителем отсутствует разделительный конденсатор, и напряжение смещения регулятора, будет в Кус выходного каскада приложено к динамику. Поэтому этот Кус и
желательно иметь поменьше (лишь бы обеспечивалесь устойчивость!). По той же причине, лучше использовать PGA2311 вместо 2310, т.к. она обладает вдвое меньшим напряжением смещения. Поскольку сама LM4780 (LM3886)
не является предметом данного повествования, на схеме не показаны ее блокировочные конденсаторы по питания и цепочки Бушеро на выходе. Величина резистора R10 зависит от напряжения питания выходого каскада. Для более
полной информации – не поленитесь посмотреть в даташит и многочисленные FAQ’и по этим микросхемам, я не думаю что в статье про регуляторы громкости стои их дублировать J

↑ Об управлении

Для управления работой регулятора применён микроконтроллер ATMega8, но можно использовать и любой другой МК, отвечающий следующим требованиям: три свободных линии порта ввода/вывода (clock для тактирования регистра, data для передачи данных и storage для фиксации данных). Ниже приведена функция, посылающая данные на сдвиговый регистр. На авторство не претендую, т.к. данный код можно встретить на сайте AVR devices. Ничего сложного в ней нет – цикл по числу передаваемых бит, в котором накладывается маска, для выделения одного бита и соответствующий вывод в порт, а в конце дёргаем строб для фиксации данных в регистре. Функция отправки данных в регистр под спойлером. Показать / Скрыть текст

#define SH_CP PORTC.0 // строб данных #define DS PORTC.1 // данные #define ST_CP PORTC.2 // строб сохранения данных // вывод в сдвиговый регистр void putout (unsigned char temp) { unsigned char copy_temp; unsigned char counter; copy_temp = temp; for (counter = 0; counter < 8; counter++) { // цикл для 8 битов // Проверяем крайний левый бит если он равен 1 то записываем в линию данных 1 if (copy_temp & 0Ч80) {DS = 1;} else {DS = 0;} // иначе записываем 0 //Дёргаем ногой, чтоб пропихнуть бит в регистр SH_CP = 1; SH_CP = 0; copy_temp = copy_temp < < 1 ; // Сдвигаем все биты переменной темp влево на один бит } //Дёргаем ногой для сохранения данных в регистре. ST_CP = 1; ST_CP = 0; DS = 0; };

Стоит сказать, что данный аттенюатор работает в инверсном режиме относительно битов данных: при выводе в регистр значения «0» громкость будет максимальна, «63» – минимальна. Аттенюатор, при необходимости, легко масштабируется на некоторое число бит с увеличением количества ступеней регулирования.

На печатной плате младший разряд подведён к выводу Q1 регистра (а не Q0, как было бы логичнее), связано это с небольшими трудностями в разводке дорожек, так как Q0 находится на другой стороне микросхемы нежели выводы Q1-Q7. Имея это ввиду, следует сдвинуть выходной код в лево на один разряд («<< 1» в С или «shl 1» в Asm). В моей программе можно заметить сдвиг не в лево, а вправо связано это вот с чем: для управления у меня стоит механический энкодер и алгоритм его обсчёта изменяет переменную-счётчик на 4 за один щелчок, то есть изначально переменная громкости считается со сдвигом влево на 2 разряда.

Важное замечание.

Автор опробовал свою разработку с пультом ДУ от аппаратов Philips. Понятно, что не у каждого дома есть продукция этой известной марки, поэтому были предприняты попытки проверить совместимость других пультов. Под руку подвернулся универсальный пульт «EuroSky 8» (на фото он справа черный):

Этот пульт неплохо управлял различными устройствами в доме, но, когда его запрограммировали на работу с аудиоустройствами, наблюдались ошибки при отработке вспомогательных функций. Оказалось, что некоторые пульты некорректно отрабатывают стандарт RC-5.

Редакцией журнала «Электор» была проведена модернизация программного обеспечения данного устройства с целью минимизации ошибок при работе с различными пультами разных производителей. Проведенные тесты с универсальным пультом Philips SBC RU 865 показали отличную работу. С другими универсальными пультами ДУ также проблем возникнуть не должно.

Если у вас есть тестер для пультов ДУ, то проверить соответствие вашего пульта стандарту RC5 можно с помощью приведённой ниже таблицы:

Здесь для примера представлены некорректные коды, которые передавал пульт «EuroSky 8». В правой колонке представлены правильные коды команд.

Статья подготовлена по материалам журнала «Электор».

Удачного творчества!
Главный редактор «Радиогазеты».

↑ Файлы

Полная схема и печатка: ▼ Shema-pechatka.7z 160,5 Kb ⇣ 102Архив версии 1.

Прошивка, исходники, модель для Proteus. Стартовая версия, вместо энкодера — кнопки. Реализовано только управление регулятором. ▼ digitvolume_1v.7z 91,15 Kb ⇣ 54

Архив версии 2.

Прошивка, исходники, модель для Proteus. Реализовано управление как с энкодера (PORTD 0 и PORTD 1) так и с обычных кнопок (PORTD 2 и PORTD 3), так же добавлена индикация на алфавитно цифровой цифровой дисплей подключаемый на PORTB, а также модель от протеуса с добавленным дисплеем. ▼ digitvolume_2v.7z 74,85 Kb ⇣ 86

Памяти в контроллере осталось много, если кто-то будет собирать данную конструкцию, то сможете задействовать контроллер по полной, например добавить функцию часов или еще чего. Программа для МК написана в Code Vision AVR.

Спасибо за внимание!

Применение электронной модели

Электронный регулятор громкости устанавливается практически на всех звуковых девайсах. Изменять колебания при этом можно различными способами. Чаще всего можно встретить плавные контроллеры, которые позволяют очень тонко настаивать звук, однако есть и скачковые системы. В таком случае изменение параметров осуществляется пошагово и резко. В студиях звукозаписей имеются многоканальные устройства для микшеров. Они позволяют регулировать множество эффектов. Если рассматривать комбинированный электронный регулятор громкости, то многое в данном случае зависит от акустической системы.

Регуляторы громкости и тембра

PT2256V — электронный регулятор громкости, характеристики, даташит Микросхема PT2256V фирмы Princeton Technology Согр. предназначена для применения в аудиотехнике. Практически микросхема представляет собой аналог сдвоенного переменного резистора, управляемого с помощью двух кнопок (UP и DOWN). Регулировка осуществляется 32-мя ступенями. Полное сопротивление каждого «переменного резистора» составляет 51 кОм. Имеется отвод …

1 3093 0

Микросхема TDA7302, TDA7306 — аудиопроцессор с цифровым управлением

Микросхема TDA7302, TDA7306 представляет собою аудиопроцессор с цифровым управлением. Диапазон напряжений питания = 6…14 В; Управление через последовательную шину данных (TDA7302) или последовательный интерфейс (TDA7306); Выбор между тремя стерео- и одним моно- входами; Управление…

1 3716 0

Микросхема TC9421F — стерео регулятор громкости, баланса, тембра (упр. 3х шина)

Микросхема TC9421F представляет собою двухканальный регулятор громкости, баланса и тембра с управлением по трехпроводной шине. Напряжение питания = 6…12 В; Коэффициент нелинейных искажений = 0,005%; Диапазон регулировки коэффициента передачи . .0…-78дБ; Шаг регулировки в диапазоне…

0 3605 0

Микросхема TC9412AP, TC9413AP — двухканальный аттенюатор с цифровым управлением

Микросхема TC9412AP, TC9412AF, TC9413AP представляет собою двухканальный аттенюатор с цифровым управлением. Напряжение питания: при однополярном питании (VGND = -Vсс = 0 В) = 6..18В, при двухполярном питании (VGND = 0 В) ±6…±17 В; Коэффициент нелинейных искажений = 0,005%; …

0 2607 0

Микросхема TC9260P, TC9260F — двухканальный аттенюатор с цифровым управлением

Микросхема TC9260P, TC9260F представляет собою двухканальный аттенюатор с цифровым управлением. Напряжение питания = 4,5…12 В; Коэффициент нелинейных искажений = 0,01%; Диапазон регулировки коэффициента передачи = 100 дБ; 40 ступеней громкости; Коэффициент взаимного влияния каналов…

0 3033 0

Микросхема TC9235P, TC9235F — двухканальный аттенюатор с цифровым управлением

Микросхема TC9235P, TC9235F представляет собою двухканальный аттенюатор с цифровым управлением. Напряжение питания = 4,5…12В; Коэффициент нелинейных искажений = 0,01 %; Диапазон регулировки коэффициента передачи = 100 дБ; Встроенный ЦАП для управления индикатором уровня; …

0 3366 0

Микросхема TC9210P, TC9211P — двухканальный аттенюатор с цифровым управлением

Микросхема TC9210P, TC9211P представляет собою двухканальный аттенюатор с цифровым управлением. Напряжение питания: при однополярном питании (Vgnd = 0 В) Vсс = 6…17В, при двухполярном питании (Vgnd = 0 В) Vcc = ±6…±17 В; Коэффициент нелинейных искажений = 0,005%; Диапазон…

0 3307 0

Микросхема SSM2160, SSM2161 — 4/6-канальный регулятор громоксти и баланса

Микросхема SSM2160, SSM2160P, SSM2160S, SSM2161, SSM2161P, SSM2161S представляет собою четырех/шестиканальный регулятор громкости и баланса с цифровым управлением. Напряжение питание = +10…+20 (+5…±10) В ; SSM2161 = четыре канала ; SSM2160 = шесть каналов ; 7-рвзрядная…

0 3006 0

Микросхема M62429P — двухканальный регулятор громкости с цифровым управлением

Микросхема M62429P представляет собою двухканальный регулятор громкости с цифровым управлением. Номинальное напряжение питания = +5 В; Диапазон регулировки громкости = 0…-83 дБ; Шаг регулировки громкости = 1 дБ; Коэффициент нелинейных искажений = 0,01 %; Диапазон рабочих температур…

0 3965 0

Микросхема LM1992N — стерео регулятор громкости и тембра с цифровым управлением

Микросхема LM1992N представляет собою двухканальный регулятор громкости и тембра с цифровым управлением. Напряжение питания = 6…12В; Коэффициент нелинейных искажений = 0,15%; Диапазон регулировки коэффициента передачи = 80 дБ; Диапазон регулировки фадера = 40 дБ; Диапазон…

0 2255 0

Пара прыжков с бубном

Ибо до танцев не дотягивает. С первого раза получилось немного не так как хотелось и регулировка работала наоборот(при вращении по часовой стрелке звук уменьшался). Решение было простым и банальным: я заменил

#define PIN_ENCODER_A 0 #define PIN_ENCODER_B 2 на #define PIN_ENCODER_A 2 #define PIN_ENCODER_B 0 то есть поменял местами входные пины.

Потом я решил, что изменение громкости на 24% при полном обороте рукоятки — это слишком медленно. И я просто дублировал код, эмулирующий нажатие кнопок увеличения и уменьшения громкости:

if (enc_action > 0) { TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_UP); } else if (enc_action < 0) { TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_DOWN); } было заменено на if (enc_action > 0) { TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_UP); TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_UP); } else if (enc_action < 0) { TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_DOWN); TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_DOWN); } А потом я подумал, что отдельная кнопка приглушения музыки музыки бесполезна — можно просто крутнуть регулировку влево. А вот возможность поставить музыку на паузу будет гораздо интереснее. Для реализации этого, я заменил TrinketHidCombo.pressMultimediaKey(MMKEY_MUTE); на TrinketHidCombo.pressMultimediaKey(MMKEY_PLAYPAUSE); Список возможных клавиш можно подсмотреть в файле «TrinketHidCombo/TrinketHidCombo.h».

↑ Подробнее об аттенюаторе

Делал я своё время генератор сигналов на ATmega8, где в качестве ЦАПа использовалась «R2R» матрица. Решил регуляторе применить нечто похожее. Опишу подробно старший разряд регулятора, остальные отличаются только порядковыми номерами элементов. Входной сигнал через резистор R4 подаётся на элемент R2R матрицы (так как регулятор 6-битный – резисторы 6R2 и 6R1 соответственно). Управляется данный бит транзистором Q1, который при открытии шунтирует сигнал на землю. Резистор R5 запирает базу в отсутствии управляющего сигнала. Чтобы избежать проникновения помех из цифровой части, решил открывать транзистор через оптопару U3. Питание на транзистор оптопары подаётся через токоограничивающий резистор R6, ток диода ограничен резистором R7. Номиналы особо не подбирал, просто смотрел, чтобы по току укладываться в данные с даташитов. Оптопара отпирает транзистор при появлении логической единицы на соответствующем выходе сдвигового регистра U7. Небольшое замечание: для младшего бита резисторы 1R1 и 1R2 должны иметь одинаковый номинал равный 2R.

Рисунок 4. Схема аттенюатора и список деталей

Однотактный телефонный усилитель с регулятором громкости.

На базе регулятора громкости PGA2310 легко можно построить усилитель для наушников (головных телефонов),
добавив к нему просто усилитель тока (эмиттерный или истоковый повторитель). В отличие от предыдущей схемы,
здесь выгоднее применять 2310 а не 2311, из-за ограничения напряжения питания последней на уровне ±5в. С учетом OutputDropVoltage = 1.5в, это не позволит получить на выходе напряжение больше 2.2-2.4в (RMS), чего для
высокоомных наушников может не хватить. PGA2310 имеет диапазон питающих напряжений до ±15в, при указанном на
схеме питании ±12в, усилитель в целом обеспечивает 3.2в на 32 ома нагрузку, и 6.5 в на 300 ом, чего более чем достаточно.

В данной схеме использован вариант “Full” с аппаратной регулировкой границ. Ввведено два подстроечных резистора, на краях потенциометра регулятора громкости. Это позволяет выставить диапазон регулировки громкости (и
максимальное усиление схемы!) применительно к конкретным условиям (напряжению выхода источника, чуствительности наушников).

Измеренный КНИ при воспроизведении сигнала 1кГц с уровнем 0дб с ЦД-проигрывателя составил 0.12%. (Хочу заметить, что измерение было проведено USB-аудиокартой для акустических измерений, которая не очень
пригодна для измерения малых КНИ, о чем написано в ее описании), что включает в себя все погрешности не толко телефонного усилителя с регулятором, но и ЦАП+фильтр+буфер плеера. Помоему неплохо J

Замечания по схеме: p-n-pтранзисторы MJE170 можно заменить на BD140 и т.п., или же на n-p-nтранзсторы MJE180,
BD139 и т.п., «перевернув» схему, т.е соединив коллектор с +12, а резистор с -12в. Также следует поменять полярность выходных конденсаторов, и общий провод наушников подключать не к 12в а к +12в. От типа транзистора
(кстати, желательно подобрать пару с одинаковыми β) и его производителя — довольно сильно зависит качество
звучания усилителя. Так к примеру, транзисторы MJE170 от Моторолы и BD140 от Филипса звучали примерно
одинаково хорошо, а вот MJE170 от ST– звучали хуже. Хотя ни в спектре, ни в цифре КНИ разницы замечено небыло. Ток через транзисторы в авторском варианте – 220мА. Подстроить этот ток можно изменением сопротивления
эмиттерных резисторов.

Следует помнить, что как и все усилители, работающие в классе «А» — этот усилитель имеет КПД как у паровоза (а
точнее — еще ниже), и является некоторым подобием нагревательного прибора. При токе 220мА, на двух транзисторах
и двух резисторах выходного каскада выделяется почти 11Вт. На двух стабилизаторах также выделиться не менее
2.2-2.5Вт. Поэтому собирая усилитель в корпусе, нужно обеспечить условия охлаждения (отвода тепла). Резисторы
лучше использовать керамические, не менее 5Вт. Еще лучше – набрать их из нескольких 3-5 ваттных параллельно или
последовательно. Транзисторы и стабилизаторы – установлены на радиаторах достаточного размера (в зависимости
от конструкции, роль радиатора может выполнять и металлический корпус). Если Вы планируете исползовать только низкоомные (32 ома) наушники, то целесообразно снизить напряжение питания с ±12в до ±9в или даже до ±5в
(используя стабилизаторы 7809/7909 или 7805/7905), в последнем случае можно также использовать PGA2311. Если
же наоборот, Вы планируете использовать только высокоомные (300, 600 ом) наушники – целесообразно уменьшить ток, увеличением эмиттерных резисторов.

— конец 1 части —

Профессиональные модели

Профессиональные регуляторы микросхемы имеют многоканальные. Учитывая это, для нормальной работы им требуется Находится он, как правило, рядом с конденсатором. Рассчитана система на нагрузку 8 бит. Замыкающий механизм в устройстве установлен обычный. Коэффициент шума прибора максимум достигает 55 дБ. Показатель нелинейного искажения в некоторых случаях способен превышать 0.001 %.

Рабочая частота в среднем колеблется в районе 2000 Гц. С равномерностью такие схемы проблемы испытывают редко. Выходное напряжение прибора равняется 0.5 В. Резисторная развязка сопротивление максимум выдерживает 3 Ом. Преобразователи в системе предусмотрены, а крепятся они к плате только через дроссель. Конденсаторов в стандартной модели имеется около трех единиц. Их вполне достаточно, чтобы справляться с различными сигналами. Возле гнезда устройства обязательно располагается
