Как сделать регулятор напряжения 220в своими руками

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Меры безопасности

Когда реле-регулятор напряжения генератора подвергается ремонту или обслуживанию, необходимо соблюдать некоторые меры предосторожности. Для того чтобы эксплуатация генератора и его узлов происходила в безопасном режиме, нужно соблюдать определенные требования

В частности, запрещена работа генератора без включенной в цепь аккумуляторной батареи. При кратковременном отключении аккумулятора происходит резкий скачок напряжения. В результате этого реле-регулятор выходит из строя

Обратите внимание на то, что при попытке завести с буксира, генератор не всегда может выдать необходимое напряжение. Кроме того, если используете «прикуривание», нужно включать максимально возможное число потребителей при запуске

Также недопустимо включение любых источников напряжения в бортовую сеть, при условии, что производится соединение с неправильной полярностью. Также нельзя подключать бортовую сеть автомобиля к источникам питания с напряжением свыше 14 вольт. Если же проводятся сварочные работы, то необходимо отключать аккумулятор от сети, а также провода, идущие на обмотку возбуждения. Кроме того, масса сварочного аппарата не должна соединяться с кузовом автомобиля. Вот и все, что можно рассказать о таком приборе, как реле-регулятор напряжения. Цена его в магазинах составляет 250-300 рублей, а это не очень много, если учесть, что он идет с щеточным узлом воедино.

Источник

Назначение

Вольтодобавочные трансформаторы (линейные регуляторы) применяются для регулирования напряжения в отдельных линиях или в группе линий. Их применяют, например, для улучшения работы сетей, в которых используются трансформаторы без регулирования под нагрузкой. Линейные регуляторы позволяют создать в сети дополнительную ЭДС, которая складывается с вектором напряжения сети и изменяет его. На рис. 1 показано схематическое изображение вольтодобавочного трансформатора (линейного регулятора).

Рисунок 1 – Схемное изображение линейного регулятора

Установка вольтодобавочного трансформатора позволяет выравнивать напряжение в электросети; устранять несимметрию напряжения на определенном участке цепи; снижать опасные последствия отгорания нулевого проводника

Советы

Фазные регуляторы создают значительные помехи в сети, поэтому на кабель питания ставят сглаживающие фильтры. Самыми элементарными такими приспособлениями являются ферритовые кольца (часто их имеют шнуры компьютерные, от мониторов). Есть разборные блочки с ними, устанавливаемые защелкиванием, но также можно такие кольца взять от трансформаторов от б/у плат с микросхемами.

Все элементы обязательно изолируют, учитывают, что на них подается 220 В и значительный ток.

Предостережения по индуктивной нагрузке

При высокоиндуктивной нагрузке, для которой характерно отставание тока напряжения, тиристоры могут не закрываться до конца, есть риск поломки обслуживаемых приборов — дрелей, шлифмашинок, болгарок. Поэтому надо уточнять на спецфорумах параметры сборки для такого оснащения, для него есть именно специализированные устройства — регуляторы оборотов.

Тиристорный РН хорошо функционирует в коллекторных двигателях со щеточными узлами, в асинхронных устройствах изменять обороты не сможет.

Как избежать 3 частых ошибок при работе с симистором.

1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

Что такое регулятор напряжения 220 В

Сокращенное название рассматриваемого прибора — РН 0–220 В. Самый простой такой аппарат — это диммер для ламп накаливания. Устройство настраивает сетевые параметры напряжения, повышает/понижает степень выходного сигнала на диапазоне, зависимом от значения разности потенциалов на его выходе. Поддерживает заданный вольтаж цепи потребителя.

Аппарат регулирует (плавно или ступенчато) именно саму величину напряжения, вольтаж, от которого также зависит мощность в диапазоне возможностей подключенного агрегата. Работает с нагрузкой реактивной, активной, только надо уточнять, подходит ли конкретная сборка, особенно для последней. А также всегда надо сопоставлять, на какую обслуживаемую мощность (Ватты) рассчитана схема.

РН изменяет согласно настройкам пользователя уровень выходного сигнала из сети 220 В, подаваемый на подключенную к нему нагрузку. Таким образом, устанавливается параметр, подходящий для запитывания конкретного прибора, а чаще для регулировки его работы (снижение/повышение оборотов маломощных электромоторов, яркости света).

Регулятор напряжения применяют:

• для изменения оборотов небольших моторчиков бытовых устройств (скорости блендера, фена), реже, поскольку не все схемы подходят, — для более мощных двигателей (например, дрели);
• для других приборов, работу которых можно настраивать. А чаще (и это наиболее корректное и эффективное использование) для уровня освещенности (диммер), громкости звука, нагрева ТЭНов, паяльника,
• во всех случаях, если на цепи надо создать определенное напряжение, например, 12 В.

Чаще всего бытовой РН 0–220 В применяется для плавного вкл./выкл. приборов.

В заводских моделях обычно также есть микросхема для стабилизации напряжения при его скачках, обеспечивающая работу приборов в любом режиме. Тиристорный регулятор по англоязычным стандартам именуют Voltage Controller. РН снабжают универсальные блоки питания, на которых можно настраивать вольтаж.

Виды, принцип работы, особенности

РН по нашей теме предназначен только для переменного напряжения, то есть для обычной домашней сети 220 В.

Чаще всего собирают на базе таких деталей:

• тиристоры;
• симисторы;
• транзисторы.

В схемах присутствуют также конденсаторы, резисторы постоянные, настроечные. Именно селекторами последних осуществляется регулировка. Сложные сборки могут включать микросхемы.

РН максимально результативные для резистивных (активных, омических) нагрузок, то есть являющихся частью потребляемой мощности подсоединяемого/отключаемого потребителя. Это сопротивление движению тока, например, в виде резистора, на точке, где электричество преобразовывается в тепло.

Резистивная нагрузка — это нагревательные элементы, ТЭНы, лампы накаливания (не «экономки»).

В индуктивной нагрузке ток (там он значительно ниже, чем при резистивной) отстает от напряжения, создается реактивная мощность. Это асинхронные электродвигатели, электромагниты, дроссели, трансформаторы, выпрямители. С ними РН не будут работать или будут, но не эффективно, создавая риск поломки оборудования. Там регуляторы напряжения не всегда целесообразные.

Тиристорный прибор нельзя использовать со светодиодными (экономными) и люминисцентными лампами. Конденсаторные регуляторы не позволяют плавно менять напряжение.

Сборка регулятора напряжения на основе

В симисторах работы симисторного РН — фазовое смещение ключа открывания. Детали схемы можно разделить на группы две:

• силовые (ключ) — симистор;
• создающие импульсы управляющие, база на симметричном динисторе.

С помощью сконструирован R1 и 2 резисторов делитель напряжения. Сопротивление на первом что, переменное дает возможность регулировать значение на Между R2–C1. отрезке указанными деталями поставлен динистор Конструкция. DB3 работает с мощностью около 100–Алгоритм Вт.

150 работы:

1. В момент достижения напряжения на точки C1 конденсаторе открытия динистора, на симистор (он же является ключом силовым) VS1 поступает импульс для активируется — он управления.
2. Через симистор начинает протекать подключенный на ток прибор.
3. Положением регулятора выставляют фазы часть волны, где срабатывает силовой Второй.

ключ вариант

Данный способ сборки на своими симисторе руками почти аналогичен предыдущему. базируется Схема на дешевом симисторе BT136. Сборка для предназначена работы в пределах 100 Вт.

Потребуется Как:

следующее работает: через цепь DN1 (конд.) — C1 (динист.) — D1 (диод) ток течет на DN2 (Последний.). симист открывается и момент этого зависит от заряжаемого C1, емкости через R1 и 2 (резисторы). Получается требуемый модуляцией: алгоритм сопротивления R1 настраивается скорость заряда Конструкция.

конденсатора чрезвычайно простая, но отлично справляется с вольтажа настройкой нагревательных приборов с вольфрамовой нитью. Но минус есть: отсутствует обратная связь, поэтому самоделку применять для регулировки оборотов коллекторного нельзя электродвигателя.

Третий вариант РН на симисторе с иллюстрацией фото, этапов деталей

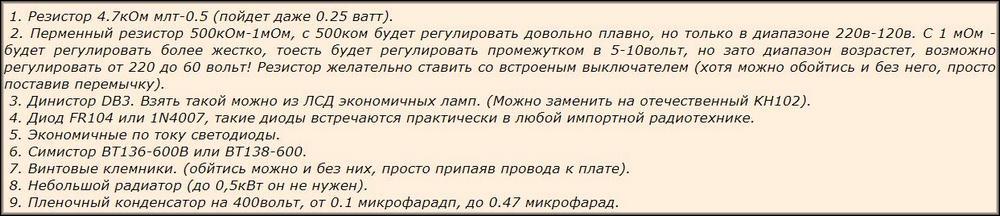

Нижеуказанная схема может нагрузку обслужить до 1 кВт. Потребуется конденсатор 0.1 мкФ×следующее В и 400:

Графически схема выглядит так:

можно Детали спаять между собой, но рассмотрим платой с вариант — ее вытравливают и лудят стандартными методами, ниже макет:

Припаиваем симистор, переменный резистор. нашем в Конденсатор случае на плате со стороны лужения, как так у пользователя он был со слишком короткими Далее.

ножками, динистор: у него нет полярности, как вставляем угодно. Затем установка всего диода: остального, резистора, светодиода, перемычки, винтового Конструкция.

клеммника помещается в любую коробочку, пример:

дополнительных в Самоделка настройках не нуждается. Можно применять не для только сети 220 В на стандартные приборы, но и любого для источника с переменным током от 20 до 500 В. диапазон Данный определен предельными характеристиками радиоэлементов.

Простой регулятор мощности на 220 Вольт из 5 деталей.

Это схема прекрасно работает с такими приборами, как болгарки, дрели, простые лампочки, пылесосы, нагревательные плиты, тены, коллекторные двигатели, первичные обмотки трансформаторов и так далее…

Я лично для себя собирал данное устройство, чтобы регулировать питание первичной обмотки зарядного устройства для автомобильного аккумулятора, тем самым получая нужные мне параметры на выходе.

Итак, для этого нам потребуется симистор, у меня он был уже прикрученный к радиатору. Симистор у меня был BТА41-600, можно взять и другой, под свои нужды.

• Резистор 560 ом
• Динистор, вытащил с энергосберегающей лампы.
• Конденсатор 0.1 мкф 400 вольт
• Переменный резистор на 470 кОм, можно взять поменьше.

Вот схема данного устройства, она довольно маленькая ?

Особенности изготовления

Изготовить регулирующее приспособление можно несколькими способами. Самый лёгкий -приобрести набор, содержащий уже готовую печатную плату и радиоэлементы, необходимые для сборки своими руками. Кроме них, набор содержит электрическую и принципиальную схему с описанием последовательности действий. Такие наборы называются KIT и предназначены для самых неопытных радиолюбителей.

Другой путь подразумевает самостоятельное приобретение радиокомпонентов и изготовление в случае необходимости печатной платы. Используя второй способ, можно будет сэкономить, но он занимает больше времени.

Существует множество схем разного уровня сложности для самостоятельного изготовления. Но чтобы сделать регулятор напряжения, кроме схемы, понадобится подготовить следующие инструменты, приборы и материалы:

• паяльник;
• мультиметр;
• припой;
• пинцет;
• кусачки;
• флюс;
• технический спирт;
• соединительные медные провода.

Техника изготовления печатной платы в домашних условиях называется лазерно-утюжной (ЛУТ). Её суть заключается в распечатывании печатной платы на глянцевом листе бумаги, и переносом изображения на текстолит с помощью проглаживания утюгом. Затем плату погружают в раствор хлорного железа. В нём открытые участки меди растворяются, а закрытые с переведённым изображением формируют необходимые соединения.

Читать также: Пресс форма для штамповки металла

При самостоятельном изготовлении прибора важно соблюдать осторожность и помнить про электробезопасность, особенно при работе с сетью переменного тока 220 В. Обычно правильно собранный регулятор из исправных радиодеталей не нуждается в настройке и сразу начинает работать

Демонстрация популярные схемы

Приведем простые, проверенные доступные схемы. Опишем их кратко, так самом на как изображении есть расшифровка элементов.

паяльника Для

Чрезвычайно простые схемы для регулировки плавной нагрева паяльника применяют для перегрев предотвращения жала.

Первая схема включает симистор мощный, управляющий линией тиристор-переменник.

простейший Другой вариант для паяльника: нагрузка одним управляется тиристором, степень включения его регулировкой определяется переменного резистора, диод поставлен защиты для от обратного напряжения.

На микросхеме

Применена фазового микросхема регулирования 1182ПМ1. Этот контроллер уровнем управляет открытия симистора, который контролирует Хорошо. нагрузку подойдет для настройки яркости накаливания лампочек.

Для лампочек накаливания с тиристором

сборка Данная регулирует накал обычных лампочек. напряжения Регулятор 220 В на тиристоре своими руками диодного из конструируется моста, конденсатора, двух резисторов — переменника и постоянного. Селектором последнего меняется влияние на этого ключ тиристора, что модулирует его способность пропускную по току.

Схема самодельного РН 220 В с тиристорами

Тиристорные сборки также эффективные, одновременно они не отличаются особой сложностью. Силовым ключом тут выступает тиристор. Главное отличие от самоделок на симисторах — каждая полуволна имеет свой индивидуальный ключ, снабженный динистором для управления.

Для схемы взяли отечественные детали. При установке тиристора VS1, диодов VD1–VD4 на радиаторы (охладители), то устройство сможет работать с нагрузкой в 10 А: при 220 В можно будет обслуживать 2.3 кВт.

В сборке лишь 2 силовых элемента: диодный мост, тиристор. Детали рассчитаны на 400 В, ток 10 А. мост трансформирует переменное напряжение в однополярное пульсирующее, фазовую настройку полупериодов обеспечивает тиристор.

R1 и 2, стабилитрон VD5 — это параметрический стабилизатор, ограничивающий напряжение, подаваемое в узел управления на отметке 15 В. Последовательное размещение резисторов требуется для повышения пробивного напряжения и рассеиваемой мощности.

C1 без заряда, в месте соединения R6 и 7 тоже нулевое напряжение, но постепенно оно там растет. Чем ниже сопротивление на резисторе R4, тем быстрее через эммитер VT1 перегонится напряжение на его базе, транзистор откроется. VT1 и 2 (транзисторы) — это состав маломощного тиристора. При достижении значения на переходе база/эмиттер VT1 пороговой отметки транзистор открывается и отпирает VT2, а тот в свою очередь — тиристор.

Второй вариант

Описанным ниже регулятором настраивают скорость вращения электродвигателей, нагрев паяльника и подобное. Такой прибор отчасти верно назвать регулятором мощности, но правильно будет также именовать его и РН, так как, по сути происходит регулировка фазы — времени, за которое сетевая полуволна попадает в нагрузку

С одной стороны настраивается напряжение через скважность импульса, с иной — мощность появляющаяся на нагрузке

Наиболее результативный прибор для резистивной нагрузки — лампочек, нагревателей. С индуктивной будет справляться, но не так эффективно, при слишком малой величине точность диапазона настройки снизится. Существуют две почти идентичные схемы по описываемому варианту:

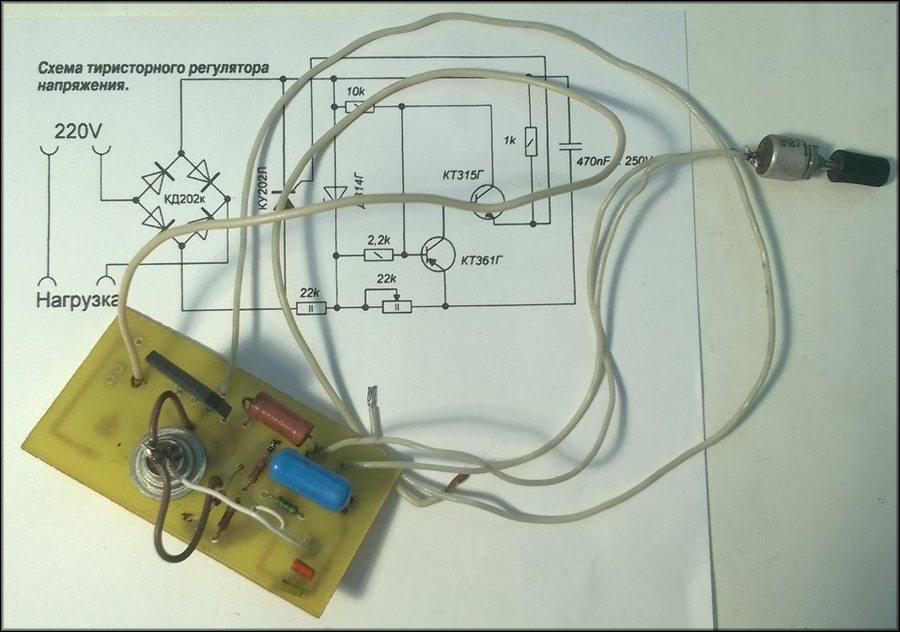

Схема регулятора состоит из доступных деталей, ее можно полностью собрать из таковых даже советского периода. При включении (как на изображении) выпрямительных диодов прибор выдержит до 5 А, что соответствует 800 Вт…1  кВт. Но надо поставить радиаторы для охлаждения.

Основа изделия:

• тирист. КУ202Н;
• Т1–Т2 (КТ315 и КТ361) — это аналог 1-переходного транзистора.

Алгоритм:

1. Когда напряжение на конд. С1 (470 nF) сравнивается таковому в точке соединения резист. R3 и 4 (10 кОм и 2.2 кОм), тогда транзисторы открываются.
2. От них подается импульс управляющему электроду тиристора.
3. При этом C1 тратит свой заряд, тиристор открывается до следующего полупериода.

Мощность можно повысить, если заменить диоды, рассчитанные на больший необходимый ток. Также можно вместо тиристора КУ202 с пределом в 10 А поставить помощнее: Т122, Т132, Т142.

Деталей не много, допустим навесной монтаж, но с платой сборка будет красивее и комфортнее. Стабилитрон Д814В можно поменять на любой с 12–15 В. Из коробочки выведен разъем для вилки.

Модификация, особенности, демонстрация работы

Схема также может поместиться в корпусе наружной розетки, в маленькой пластиковой распаячной коробке. Мощность самоделки ограничена диодным мостом (1000 В, 4 А), тиристором. Напомним, в нашем примере предел чуть больше 800 Вт, максимум — 1000 Вт. Для бытовых условий этого более чем достаточно.

Радиаторы на тиристоры и диоды крайне рекомендованы — в данном случае они не просто желательные, а жизненно необходимые, так как перегрев может быть значительным. Минимальная мощность резистора R1 — 2 Вт

Демонстрация:

Простейший регулятор энергии

Первые разработки устройств, изменяющие подводимую к нагрузке мощность, были основаны на законе Ома: электрическая мощность равняется произведению тока на напряжение или произведению сопротивления на ток в квадрате. На этом принципе и сконструирован прибор, получивший название — реостат. Он располагается как последовательно, так и параллельно подключённой нагрузке. Изменяя его сопротивление, регулируется и мощность.

Ток, поступая на реостат, разделяется между ним и нагрузкой. При последовательном включении контролируются сила тока и напряжение, а при параллельном — только значение разности потенциалов. В зависимости от материала, из которого изготовлено сопротивление, реостаты могут быть:

• металлическими;
• жидкостными;
• угольными;
• керамическими.

Согласно закону сохранения энергии, забранная электрическая энергия не может просто исчезнуть, поэтому в резисторах мощность преобразуется в теплоту, и при большом её значении должна от них отводиться. Для обеспечения отвода используется охлаждение, которое выполняется с помощью обдува или погружением реостата в масло.

Реостат — довольно универсальное приспособление. Единственный, но существенный его минус — это выделение тепла, что не позволяет выполнить устройство с небольшими размерами при необходимости пропускать через него мощность большой величины. Управляя силой тока и напряжения, реостат часто используется в маломощных линиях бытовых приборов. Например, в аудиоаппаратуре для регулировки громкости. Выполнить такой регулятор тока своими руками совсем несложно, в большей мере это касается проволочного реостата.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1…2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1…VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность» или любой другой маломощный с напряжением вторичной обмотки 5…8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3…5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Регулятор мощности 220 В – схема на симисторе

Как сделать универсальный регулятор мощности 220 В на симисторе своими руками? Схема, список радиоэлементов, видео. Преимущества и принцип работы симисторных регуляторов.

1. Схема
2. Видео о сборке

Регуляторы мощности используются для предотвращения нежелательных последствий после проблем с электричеством. Не секрет, что резкие перепады, а также чрезмерно пониженное или повышенное напряжение пагубно влияют на бытовые приборы. Чтобы не допустить поломки, необходимо пользоваться регулятором напряжения, который защитит от короткого замыкания и различных негативных факторов электронные приборы.

Существуют транзисторные регуляторы напряжения, тиристорные, механические (регулировка напряжения осуществляется при помощи механического бегунка с графитовым стержнем на конце). Но самым распространенным является симисторный регулятор напряжения. Основой этого прибора являются симисторы, которые позволяют резко среагировать на скачки напряжения и сгладить их.

Симистор представляет собой элемент, который содержит пять p-n переходов. Этот радиоэлемент может пропускать ток как в прямом направлении, так и в обратном. Он есть в разных бытовых приборах, начиная от фенов и настольных ламп и заканчивая паяльниками, где необходима плавная регулировка.

Принцип работы симистора довольно прост. Это своего рода электронный ключ, который то закрывает двери, то открывает их с заданной частотой. При открытии P-N перехода симистора он пропускает небольшую часть полуволны, вследствие чего потребитель получает только часть номинальной мощности. То есть чем больше открывается P-N переход, тем больше мощности получает потребитель.

К достоинствам симисторов можно отнести:

1. Долговечность, так как в них отсутствуют механические контакты.

Отсутствие искрообразования из-за то, что нет механической составляющей.

Возможность коммутации в моменты нулевого сетевого тока, что снижает количество помех и обеспечивает высокую точность работы схемы.

Китайский РН на 220 вольт

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена

Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким

Источник



На Сборки

транзисторах на транзисторах больше подходят для нагрузки индуктивной, ими можно регулировать обороты Простая.

электродвигателей схема

Данная сборка очень этот — практичная регулятор напряжения представляет собой блок простой питания, универсальный адаптер к радиоустройствам на напряжения разные (вольтаж). Собрать сможет даже начальными с пользователь познаниями и небольшим опытом.

Элементы:

• КТ815Г транзистор, можно и 817 Г;
• переменник на 10 кОм;
• стандартный резистор 0.125 Вт на 1 кОм

Спаять элементы без можно площадки, но покажем, как это ней с сделано. Создаем плату:

Пайка компонентов:

важно, Транзистор не перепутать его выводы (эмиттер и Резистор). базу на 1 кОм

Впаиваем с проводами переменник на 10 Можно. кОм применить и другой, припаять сразу, них без, если позволяет типоразмер. Четыре питанию — к вывода, к выходам.

Подсоединяем к питанию, выход светодиодом оснащаем, подключаем нагрузку (лампу), моторчик, светодиод же тот (в нашем примере он). Двигаем регулятор — изменение наблюдаем напряжения.

Особенность: диапазон обслуживаемой ток и мощность нагрузки ограничены предельными характеристиками примерно — транзистора половина 1 Ампера. Для увеличения такого диапазона регулируемого стабилизатора надо брать КТ805 транзисторы, 819.

Другие варианты маломощных схем транзисторных

С 2 деталями: транзистором и переменником. Алгоритм последний: элементарный указанный элемент индуцирует (отпирает) Чем. первый ниже номинал настроечного резистора, более тем плавная регулировка. Это вариант маломощной для нагрузки, например, для вентиляторов, электромоторчиков слабых, светодиодов. Транзистор нагревается сильно, радиатор поэтому желательный.

Мощная сборка

Опишем мощный особо регулятор для нагрузки в несколько Тут. кВт ток на нагрузку идет также симистор через, но управляется все через каскад Переменником. транзисторов настраивается ток, поступающий в базу транз первого. (маломощного), а тот посредством коллекторно-перехода эмиторного осуществляет управление базой уже транз мощного., который реализует открывание/закрывание Так. симистора создается возможность очень плавной огромных настройки токов на нагрузке.

Разновидности приборов

По виду выходного сигнала регуляторы разделяют на стабилизированные и нестабилизированные. Также они могут быть аналоговыми и цифровыми (интегральными). Первые строятся на основе тиристоров или операционных усилителей. Их управление осуществляется путём изменения параметров RC цепочки обратной связи. Совместно с ними для повышения мощности применяются биполярные или полевые транзисторы. Работа же интегральных устройств связана с использованием широтно-импульсной модуляции (ШИМ), поэтому в цифровой схемотехнике используются микроконтроллеры и силовые транзисторы, работающие в ключевом режиме.

При изготовлении самодельного регулятора напряжения могут быть использованы следующие элементы:

• резисторы;
• тиристоры или транзисторы;
• цифровые или аналоговые интегральные микросхемы.

Первые два типа имеют несложные схемы и довольно просты к самостоятельной сборке. Их можно изготавливать без использования печатной платы с помощью навесного монтажа, в то время как импульсные регуляторы на основе микроконтроллеров требуют более обширных знаний в радиоэлектронике и программировании.
