Электронный регулятор переменного напряжения

Содержание

Модели с плавным пуском

Для того чтобы сконструировать тиристорный регулятор тока с плавным пуском, нужно позаботиться о модуляторе. Наиболее популярными на сегодняшний день принято считать поворотные аналоги. Однако они между собой довольно сильно отличаются. В данном случае многое зависит от платы, которая применяется в устройстве.

Если говорить про модификации серии КУ, то они работают на самых простых регуляторах. Особой надежностью они не выделяются и определенные сбои все же дают. Иначе обстоят дела с регуляторами для трансформаторов. Там, как правило, применяются цифровые модификации. В результате уровень искажений сигнала значительно сокращается.

Схема простого регулятора

Схема простого регулятора включает в себя непосредственно тиристор запирающего типа и контроллер для управления предельным напряжением. Для стабилизации тока в начале цепи используются транзисторы. Перед контроллером в обязательном порядке применяются конденсаторы. Некоторые используют комбинированные аналоги, однако это спорный вопрос. В данном случае оценивается емкость конденсаторов, исходя из мощности трансформатора. Если говорить об отрицательной полярности, то катушки индуктивности устанавливаются только с первичной обмоткой. Соединение с микроконтроллером в схеме может происходить через усилитель.

Тиристорная схема регулятора не излучающая помехи

Эта схема отличается от предыдущей полным отсутствием изучаемых радиопомех, так как процессы протекают в тот момент, когда напряжение сети равно 0. Приступая к созданию регулятора, я исходил из следующих соображений: комплектующие должны иметь низкую цену, высокую надежность, малые габариты, сама схема должна быть проста, легко повторяемая, КПД должен быть близким к 100%, помехи должны отсутствовать. Схема должна иметь возможность модернизации.

Принцип работы схемы следующий. VD1-VD4 выпрямляют напряжение сети. Получающееся постоянное напряжение изменяется по амплитуде равной половине синусоиды частотой 100 Гц (1 диаграмма). Ток, проходя через R1 на VD6 — стабилитрон, 9В (2 диаграмма), имеет другую форму. Через VD5 импульсы заряжают С1, создавая 9 В напряжения для микросхем DD1, DD2. Для защиты применяется R2. Он служит для ограничения напряжения, поступаемого на VD5, VD6 до 22 В и формирует тактовый импульс для работы схемы. R1 передает сигнал на 5, 6 вывод элемента 2 либо не логическую цифровую микросхему DD1.1, которая в свою очередь инвертирует сигнал и преобразует его в короткий прямоугольный импульс (3 диаграмма). Импульс исходит с 4-го вывода DD1 и приходит на вывод D №8 триггера DD2.1, который работает в RS режиме. Принцип работы DD2.1 такой же и, как и DD1.1 (4 диаграмма). Рассмотрев диаграммы №2 и 4, можно сделать выводы, что отличия практически нет. Получается, что с R1 можно подать сигнал на вывод №5 DD2.1. Но это не так, R1 имеет множество помех. Придется устанавливать фильтр, что не целесообразно. Без двойного формирования схемы стабильной работы не будет.

Схема управления регулятора собрана на базе триггера DD2.2, работает она по следующему принципу. C вывода №13 триггера DD2.1 поступают импульсы на 3 вывод DD2.2, перезапись уровня которых происходит на выводе №1 DD2.2, которые на данном этапе находятся на D входе микросхемы (5 вывод). Противоположный уровень сигнала находится на 2 выводе. Предлагаю рассмотреть принцип работы DD2.2. Предположим, что на 2 выводе, логическая единица. С2 заряжается до необходимого напряжения через R4, R5. Когда появится первый импульс с положительным перепадом на 2 выводе образуется 0, через VD7 произойдет разрядка С2. Последующий перепад на 3 выводе установит на 2 выводе логическую единицу, С2 начнет накапливать емкость через R4, R5. Время зарядки зависит от R5. Чем оно больше, тем дольше будет происходить зарядка С2. Пока конденсатор С2 не накопит 1\2 емкости, на 5 выводе будет 0. Перепад импульсов на 3 входе не будет влиять на изменение логического уровня на 2 выводе. При достижении полного заряда конденсатора, произойдет повторение процесса. Количество импульсов, заданных резистором R5, будет поступать на DD2.2. Перепад импульсов будет происходить только в те моменты, когда напряжение сети будет переходить через 0. Вот почему отсутствуют помехи на данном регуляторе. С 1 вывода DD2.2 на DD1.2 подаются импульсы. DD1.2 исключает влияние VS1 (тиристор) на DD2.2. R6 установлен для ограничения тока управления VS1. На паяльник подается напряжение за счет открытия тиристора. Это происходит из-за того, что на тиристор поступает положительный потенциал с управляющего электрода VS1. Этот регулятор позволяет производить регулировку мощности в диапазоне 50-99%. Хоть резистор R5 – переменный, за счет включенного DD2.2 регулировка паяльника осуществляется ступенчатым образом. Когда R5 = 0, происходит подача 50% мощности (5 диаграмма), если повернуть на определенный угол, будет 66% (6 диаграмма), затем 75% (7 диаграмма). Чем ближе к рассчитанной мощности паяльника, тем плавне работа регулятора. Допустим, имеется паяльник на 40 Вт, его мощность можно регулировать в районе 20-40 Вт.

Практические примеры для повторения

Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.

Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.

Доминирующая схема

Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.

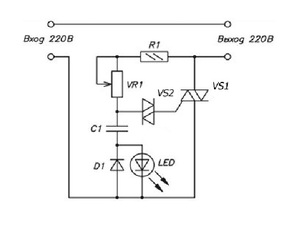

Схема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.

При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.

Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.

Контроллер нагрева паяльника

Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.

Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.

Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г.

Силовые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.

Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.

Бытовые электроприборы в наших домах подключаются к одной из фаз трехфазного переменного тока напряжением 220 В и частотой 50 Гц. Часто бывает необходимо регулировать мощность и напряжение на входе.

Простейший регулятор мощности можно сделать на трансформаторе.

Регулятор напряжения переменного тока

Регулятор напряжения переменного тока предназначен для регулирования скорости вращения двигателей, питаемых от сетевого напряжения 230 В переменного тока. Он был разработан специально для электроинструментов, таких как дрель, лобзик и угловая шлифовальная машина. Регулятор напряжения переменного тока также может успешно использоваться для регулировки мощности нагрузок, отличных от двигателей, например, нагревателей или в качестве диммера для ламп. Устройство не подходит для управления двигателями постоянного тока, 3-фазными двигателями, асинхронными двигателями или другими двигателями переменного тока без коммутаторов. В регулятор напряжения переменного тока используется интегральная микросхема U2008. Схема применения показана на рисунке.

Стоит отметить, что в микросхеме U2008 имеется модуль, обеспечивающий плавный пуск управляемого двигателя, блок обнаружения перегрузки и стабилизатор частоты вращения двигателя. Кроме того, в микросхеме интегрирован стабилизатор напряжения точный компаратор и источник опорного напряжения. Диод D1 играет роль выпрямителя, а резистор R1 ограничивает напряжение питания до безопасного значения. Конденсатор С1 определяет напряжение питания, С2 отвечает за так называемый мягкий старт.

Резисторы R3, R5 и потенциометр P1 используются для определения регулируемой мощности, подаваемой на нагрузку. Благодаря резистору R2, подключенному непосредственно к фазному проводнику, внутренние блоки системы U2008 управляют переключением симистора синхронно с напряжением питания.

Это значительно минимизирует уровень создаваемых помех. Потенциометр PR1 устанавливает максимальный угол переключения симистора, то есть минимальное напряжение (и ток), подаваемое на нагрузку. На практике потенциометр PR1 должен быть настроен таким образом, чтобы после поворота на минимум были получены минимально необходимые обороты подключенного двигателя. Вид платы в сборе показан на рисунке.

Регулятор напряжения переменного тока на рисунке показано расположение деталей на плате.

При сборке и запуске обратите внимание на обеспечение условий безопасной (электрической) работы – схема не отделена от электросети, а некоторые элементы напрямую подключены к фазному проводу сети. Если необходимо регулировать большие мощности, не забудьте усилить проводники подачи общего провода и тока нагрузки к симистору или монтировать его снаружи платы на радиаторе

Также важно выбрать предохранитель FUSE в соответствии с нагрузкой. Всем спасибо за прочтение

Источник



Трехфазные тиристорные регуляторы

Трехфазные тиристоры напряжения с естественной коммутацией (ТРНЕ) (рис.9.1) могут работать как с нулевым про­водом (показанным штриховой линией) так и без него. Обе схемы содержат по три пары встречно-параллельно соединенных тиристоров, включенных в цепь нагрузки. Включение тиристоров между сетью и нагрузкой (рис. 9.1, а

) позволяет соединять сопро­тивления трехфазной нагрузки в звезду или в треугольник, а включение после нагрузки (рис. 9.1,б ) обеспечивает шунтирование тиристоров при трехфазном коротком замыкании нагрузки, предотвращая прохождение через них больших токов.

Управление тиристорами ТРНЕ производится широкими импульсами с длительностью не менее 90°. Импульсы следуют друг за другом через 60° в порядке нумерации тири­сторов на схеме по перекрестному принципу и все одновременно регулируются по фазе на угол α.

На рис. 9.2 приведены два возможных варианта формирования одного из шести таких импульсов, предназначенного, в частности для управления тиристором VS1 (см.рис. 9.1). Для уменьшения мощности выходных каскадов системы управления (СУ) им­пульсы формируют с высокочастотным заполнением. В первом варианте построения СУ вместе с регулированием угла α смещаются и фронт, и срез импульса (рис.9.2, а

), во втором варианте смещается только фронт (рис. 9.2,б ).

Процессы формирования напряжения на нагрузке в обеих схемах (см. рис. 9.1, а,б

) иден­тичны.

В схемах с нулевым проводом процессы формирования напряжения в каждой фазе нагрузки не зависят от работы соседних фаз. Мгновенные значения фазных на­пряжений для этого случая при R- и L-нагрузке представлены соответственно на рис.9.3, а, б

Анализ регулировочных свойств ТРНЕ удобно производить в относительных единицах. Для этого производят расчеты степени регулирования по формуле:

где U2α – регулируемое напряжение нагрузки; U1 – напряжение сети.

Угол управления для схемы с нулевым проводом регулируется от φн до 180°, а сте­пень регулирования (ε) действующих значений напряжений при R- и L-нагрузке опре­деляется по выражениям:

а) R-нагрузка φн = 0°, 0° 180°

б) L-нагрузка φн = 90°, 90° 180°

При R-нагрузке без нулевого провода следует различать три характерных интер­вала регулирования α:

Для этих интер­валов мгновенные значения фазных напряжений на нагрузке имеют вид, представленный соответственно на рис. 9.4, а

, рис. 9.4,б и рис. 9.4,в . На этих рисунках представлены также интервалы проводимости тиристоров VS1-VS6, пояс­няющие принцип действия ТРНЕ.

Для указных на рис. 9.4 интервалов степень регулирования напряжений при симмет­ричной R-нагрузке и при симметричном управлении определяется следующим образом:

При L-нагрузке угол α регулируется от φн = 90° до φн = 150° . При этом разли чают два интервала: α и α , на которых работает разное количество тиристоров (рис. 9.5).

Степень регулирования напряжения при симметричной L-нагрузке и симметрич­ном управлении определяется следующим образом:

Выражения (9.3) и (9.4) при α = 60° имеют одно и то же значение:

а выраже­ния (9.4) и (9.5) при α = 90° – значение

Выражения (9.6) и (9.7) при α = 120° имеют также одно значение:

Зависимости ε = f(α) для трехфазных схем ТРНЕ без нулевого провода рассчитанные по формулам (9.3) – (9.7) и с нулевым проводом, рассчитанные по формулам (9.1) и (9.2) приведены на рис. 9.6. На этих графиках выделены характерные точки, и штриховкой показаны области изменения ре­гулировочных характеристик ТРНЕ в зависимости от φн.

С помощью аналитических соотношений покажем, что при работе тиристорных регуля­торов напряжения от сети с синусоидальным напряжением на активную нагрузку (φн = 0°) справедливо тождество:

С учетом тождества (9.8) на графиках (рис. 9.6) при φн = 0 изображены также зависимости коэффициента мощности μ от угла управления α.

Коэффициент мощности ТРН равен:

где ν – коэффициент искажения входного тока; Im1(1)= , – амплитуда и фаза первой гармо­ники входного тока и его действующее значение; A1, В1 – коэффициент ряда Фу­рье для первой гармоники.

После преобразования формулы (9.9) получим:

Действующее значение выходного напряжения ТРН равно:

На основании уравнений (9.9) и (9.10) справедливо тождество (9.8). Оно справедливо для лю­бых схем ТРН с естественной и искусственной коммутацией тиристоров при работе от синусоидальной сети на активную нагрузку.

Источник

Область применения и цели использования

Применение тиристорного регулятора мощности Используют тиристор во многих электроинструментах: строительных, столярных бытовых и прочих. Он играет в схемах роль ключа при коммутации токов, при этом работая от малых импульсов. Выключается только при нулевом уровне напряжении в цепи. К примеру, тиристор контролирует скорость работы ножей в блендере, регулирует быстроту нагнетания воздуха в фене, координирует мощность нагревательных элементов в приборах, а также выполняет другие не менее важные функции.

В схемах с высокоиндуктивной нагрузкой, где ток отстает от напряжения, тиристоры могут не закрываться полностью, что приведет к поломке оборудования. В строительных приборах (дрелях, шлифовальных машинах, болгарках и т.д.) тиристор переключается при нажатии кнопки, которая находится в общем с ним блоке. При этом происходят изменения в работе двигателя.

Д) Защита от несимметрии выходных токов

Несимметрия токов трехфазной нагрузки более 10-20% может быть обусловлена сильным дисбалансом сопротивлений и напряжений фаз, но чаще — повреждениями в нагрузке, обрывом нагрузочных проводов или неверным подключением нагрузки. Поэтому срабатывание этой защиты вовремя проинформирует оператора о возникшей аварийной ситуации.

Важным аспектом, влияющим на надежность устройства, является тип используемых вентиляторов охлаждения и способ управления ими. Вентиляторы подразделяются:

  • по скорости вращения на низко-, средне- и высокоскоростные;
  • по типу подшипника — подшипник скольжения и подшипник качения.

Наилучший вариант — высокоскоростной вентилятор с подшипником качения. Такой вентилятор обеспечивает максимальную скорость воздушных потоков, проходящих через ребра радиатора охлаждения, а его подшипник качения обеспечивает длительный ресурс эксплуатации (в 2-3 раза выше чем подшипник скольжения). Лучшим способом управления вентилятора нужно признать метод управления по датчику температуры, установленному на радиаторе; например, включение вентилятора производится при температуре радиатора 55 С, а отключение — при 45 С. Такой способ увеличивает ресурс вентилятора в 1,5-2 раза, поскольку вентилятор отключается при невысокой температуре окружающей среды или малой нагрузке.

Другим важным компонентом, влияющим на надежность тиристорного регулятора, является токоограничивающий реактор, применение которого позволяет продлить срок службы тиристоров в 1,5-2,5 раза. Реактор представляет собой катушку индуктивности, которая снижает скорость нарастания тока через тиристоры при их включении. Так же токоограничивающий реактор снижает уровень электромагнитных помех. Чаще всего реактор не входит в стандартный комплект поставки; большинство производителей поставляет его как дополнительный аксессуар.

Лучшие модели тиристорных регуляторов мощности обладают возможностью работать в режиме ограничения или стабилизации тока. Назначение режима ограничения тока – не допустить превышения тока нагрузки сверх запрограммированной заранее величины. При этом в память микропроцессора вводится значение максимального выходного тока; система управления корректирует управляющее воздействие на тиристоры таким образом, чтобы ток нагрузки не превысил значение этой уставки. Использование этого режима позволяет точно ограничивать пусковые токи, избегая перегрузок и срабатывания защит. Так же ограничение выходного тока может быть полезно и по условиям технологического процесса. Дальнейшим развитием этого режима является режим стабилизации тока, при котором ток стабилизируется на заданном уровне и поддерживается вне зависимости от изменения напряжения сети и сопротивления нагрузки.

Как правило, управление тиристорным регулятором может осуществляться местно (кнопками, тумблерами, переменным резистором с панели управления) или дистанционно с помощью стандартных аналоговых интерфейсов 0-10 В, 0-20 мА, 4-20 мА, совместимых с любыми промышленными контроллерами.

Некоторые производители тиристорных регуляторов по согласованию с заказчиками комплектуют свои устройства ПИД-регуляторами температуры, сигнал с выхода которого задает выходное напряжение тиристорного регулятора. Это позволяет создать полноценную автоматическую систему управления температурой объекта с замкнутой обратной связью по температуре, для чего необходимо установить на объекте датчик температуры и подключить его к измерительному входу ПИД-регулятора. С помощью ПИД-регулятора можно задать желаемую температуру, темп нагрева и охлаждения, настроить срабатывание аварийной сигнализации при выходе температуры из допустимого диапазона. Управление ПИД-регулятором осуществляется кнопками с панели управления или удаленно по интерфейсному кабелю с персонального компьютера. В последнем случае становится возможным создание полноценной SCADA-системы с визуализацией технологического процесса и отображении на мнемосхеме контролируемых величин.

Регулятор работающий без помех

Ниже представлена схема регулятора мощности, не создающего помехи, поскольку он не «обрезает» полуволны, а «отрезает» их определенное количество. Принцип работы такого устройства мы рассматривали в разделе «Принцип работы фазового регулирования», а именно, переключение тиристора через ноль.

Также как и в предыдущей схеме, регулировка мощности происходит в диапазоне от 50 процентов до величины близкой к максимальной.

Регулятор, не создающий помехи

Перечень используемых в приборе радиоэлементов, а также варианты их замены:

Тиристор VS – КУ103В;

Диоды:

VD1-VD4 – КД209 (в принципе можно использовать любые аналоги, которые допускают величину обратного напряжения более 300В, а ток свыше 0,5А); VD5 и VD7 – КД521 (допускается ставить любой диод импульсного типа); VD6 – KC191 (можно использовать аналог с напряжением стабилизации равным 9В)

↑ Краткое описание режимов регулирования

↑ Пропуск периодов

Пропуск периодов позволяет решить проблему электромагнитной совместимости, так как включение симистора происходит в момент перехода сетевого напряжения через нуль. Известно, что отдаваемую мощность прибора работающего на переменном напряжении можно регулировать, пропуская в неё не все периоды напряжения сети. Если взять сеть частотой 50Гц, то в 2с проходит 100 периодов, значит если в 2 с пропустить, допустим, 10 периодов, то получим 10% мощности, и точность регулирования составит 1%. При этом очень желательно чтобы периоды шли не пачками, а были бы распределены равномерно. Это достигается использованием алгоритма Брезенхема

, который распределяет заданный процент мощности равномерно во времени. Причем это достигается применением в программе только целочисленной арифметики, без деления и умножения, что существенно упрощает и ускоряет вычисления. Вычисления и управление по алгоритму Брезенхема запускаются сразу после поступления внешнего прерывания.Режим пропуска периодов применим для управления резистивными нагрузками, но не применим для осветительных приборов, так как вызывает мигание ламп накаливания.

↑ Фазовое регулирование

Альтернативным методом управления мощностью является метод фазового управления Для изменения мощности, подведенной к нагрузке через симистор, может использоваться фазовое управление. Сущность метода заключается в отпирании симистора на каждом полупериоде переменного тока с постоянной задержкой относительно точки перехода через ноль. Таким образом, от каждого полупериода отрезается «ломтик». Это и будет так называемая широтно-импульсная модуляция, позволяющей управлять током в (или, что реже, напряжением на) нагрузке с максимальным КПД. Преимуществом этого метода является то, что частота пульсаций на нагрузке остается равной сетевой

Это важно для управления осветительными приборами, так как снижение частоты может сказаться на появлении мерцания, заметного глазом. Но при регулировании данным методом появляется особенность неравномерности характеристики регулирования


Прямое решение этого уравнения требует поиска корней квадратного уравнения и вычисление арккосинуса полученного корня. Это довольно сложная задача для микроконтроллера, как по времени, так и по объему ресурсов. Поэтому значительно более простым оказалось применение метода кусочно-линейной аппроксимации, без значительной потери точности, что наглядно видно из графика.


По оси x указано значение устанавливаемой мощности в процентах, а по оси y значение угла открывания симистора в значениях Π/100. Синий график – вычисленный по формулам, а коричневый создан с помощью аппроксимации. Как видно из рисунка расхождения между реальными и вычисленными значениями весьма незначительны.Неприятной особенностью фазового метода являются помехи, которые могут появиться в связи с резким переключением симистора, поэтому желательно применение фильтров на входе. Для обоих методов управления мощностью необходимо знать, когда сетевое напряжение переходит через нуль и поэтому основной цикл программы — отслеживание перехода сетевого напряжения через ноль и подача его на вход внешнего прерывания микроконтроллера, как на вход с наивысшим приоритетом.

Как работает такое устройство?

Описанные ниже характеристики будет соответствовать большинству схем.

  1. Тиристорный регулятор общей мощности, принцип и особенности работы которого будут основаны на фазовости управления величиной напряжения, изменяет и общую мощность в приборах. Данная особенности заключена в том, что в нормальных производственных условиях на нагрузку могут воздействовать примерные показатели напряжения бытовой сети, которая будет меняться в соответствии с синусоидальным законом. Выше, при описании принципа функционирования работы тиристора было сказано о том, что любой тиристор включает в себя функционирование лишь в одном направлении, то есть осуществляет управление своей полуволной от синусоидов. Что же это может означать?
  2. Если при помощи такого прибора, как тиристор со временем подключать нагрузку в строго определённое время, то показатель действующего напряжения будет довольно низким, так как половина от напряжения (действующее значение, которое и воспроизводит нагрузку) будет намного меньше, чем световое. Такое явление можно рассмотреть на графиках движения.

При этом происходит определённая область, которая будет находиться под особым напряжением. Когда воздействие положительной полуволны окончится и начнётся новый период движения с отрицательно полуволной, то один из таких тиристоров начнёт закрываться, и в это же время откроется новый тиристор.

Вместо слов положительная и отрицательная волна стоит использовать первая и вторая (полуволна).

В то время как на схему начинает своё воздействие первая полуволна, происходит особая зарядка ёмкости С1, а также С2. Скорость их полной зарядки будет ограничена потенциометром R 5. Такой элемент будет полностью переменным, и при его помощи будет задаваться выходное напряжение. В тот момент, когда на поверхности конденсатора С1 появится нужное для открытия диристора VS 3 напряжения, весь динистор откроется, а через него начнёт проходить ток, при помощи которого откроется тиристор VS 1.

Во время пробоя динистра и образуется точка на общем графике. После того как значение напряжение перейдёт нулевую отметку, и схема будет находиться под воздействием второй полуволны, тиристор VS 1, закроется, а процесс будет повторяться, только уже для второго динистра, тиристора, а также конденсатора. Резисторы R 3 и R 3 нужны для ограничения общего тока управления, а R 1 и R 2 — для процесса термостабилизации всей схемы.

Принцип действия второй схемы будет точно такой же, но в ней будет происходить управление лишь одной из полуволн переменного тока. После того, как пользователь будет понимать принцип работы устройства и его общую схему строение, он сможет понять как собрать или же в случае необходимости починить тиристорный регулятор мощности самостоятельно.

Как совершает свою работу тиристор?

Тиристор — это управляемый полупроводниковый прибор, который способен быстро провести ток в одну сторону. Слово управляемый обозначает тиристор не просто так, так как с его помощью, в отличие от диода, который также проводит общий ток лишь к одному полюсу, можно выбирать отдельный момент, когда тиристор начнёт процесс проведения тока.

Тиристор обладает сразу тремя выводами тока:

  1. Катод.
  2. Анод.
  3. Управляемый электрод.

Чтобы осуществить течение тока через такой тиристор, стоит выполнить следующие условия: деталь обязана в обязательном порядке расположена на самой цепи, которая будет находиться под общим напряжением, на управляющую часть электрода должен быть подан нужный кратковременный импульс. В отличие от транзистора, управление таким тиристор не будет требовать от пользователя удержания управляющего сигнала.

Но в этом все трудности использования такого прибора заканчиваться не будут: тиристор можно легко закрыть, если прервать поступление в него тока по цепи, либо создав обратное напряжение анод — катод. Это будет значить то, что применение тиристора в цепях постоянного тока считается довольно специфичным и в большинстве случаев полностью неблагоразумно, а в цепях переменного, к примеру, в таком устройстве как тиристорный регулятор, схема создана таким методом, чтобы было полностью обеспечено условие для закрытия прибора. Любая данная полуволна будет полностью закрывать соответствующий отдел тиристора.

Вам, скорее всего, сложно понять схему его строения. Но, не нужно расстраиваться — ниже будет более подробно описан процесс функционирования такого устройства.

Схемы на основе симистора

Если по каким-то причинам нет возможности приобрести готовый регулятор мощности, то его вполне можно сделать своими руками. Заранее необходимо определиться, для какого электроприбора он будет изготовлен.

Эта схема довольно проста в сборке и не требует большого количества деталей. Такой регулятор можно применить для регулировки не только температуры паяльника, но и обычных ламп накаливания и светодиодных. К этой схеме можно подключать различные дрели, болгарки, пылесосы, шлифмашинки, которые изначально шли без плавной регулировки скорости.

Вот такой регулятор напряжения 220в своими руками можно собрать из следующих деталей:

  • R1 — резистор 20 кОм, мощностью 0,25 Вт.
  • R2 — переменный резистор 400−500 кОм.
  • R3 — 3 кОм, 0,25 Вт.
  • R4—300 Ом, 0,5 Вт.
  • C1 C2 — конденсаторы неполярные 0,05 Мкф.
  • C3 — 0,1 Мкф, 400 в.
  • DB3 — динистор.
  • BT139−600 — симистор необходимо подобрать в зависимости от нагрузки которая будет подключен. Прибор, собранный по этой схеме, может регулировать ток величиной 18А.
  • К симистору желательно применить радиатор, так как элемент довольно сильно греется.

Схема проверена и работает довольно стабильно при разных видах нагрузки.

Существует еще одна схема универсального регулятора мощности.

На вход схемы подается переменное напряжение 220 В, а на выходе уже 220 В постоянного тока. Эта схема имеет в своем арсенале уже больше деталей, соответственно и сложность сборки повышается. На выход схемы возможно подключить любой потребитель (постоянного тока). В большинстве домов и квартир люди стараются поставить энергосберегающие лампы. Не каждый регулятор справится с плавной регулировкой такой лампы, например, тиристорный регулятор использовать нежелательно. Эта схема позволяет беспрепятственно подключать эти лампы и делать из них своего рода ночники.

Особенность схемы заключается в том, что при включении ламп на минимум все бытовые приборы должны быть отключены от сети. После этого в счетчике сработает компенсатор, и диск медленно остановится, а свет будет продолжать гореть. Это возможность собрать симисторный регулятор мощности своими руками. Номиналы деталей нужных для сборки, можно увидеть на схеме.

Еще одна занимательная схема, которая позволяет подключить нагрузку до 5А и мощностью до 1000Вт.

Регулятор собран на базе симистора BT06−600. Принцип работы этой схемы заключается в открытии перехода симистора. Чем больше элемент открыт, тем больше мощность поступает на нагрузку. А также в схеме присутствует светодиод, который даст знать, работает устройство или нет. Перечень деталей, которые понадобятся для сборки аппарата:

  • R1 — резистор 3.9 кОм и R2 — 500 кОм своеобразный делитель напряжения, который служит для зарядки конденсатора С1.
  • конденсатор С1- 0,22 мкФ.
  • динистор D1 — 1N4148.
  • светодиод D2, служит для индикации работы устройства.
  • динисторы D3 — DB4 U1 — BT06−600.
  • клемы для подключения нагрузки P1, P2.
  • резистор R3 — 22кОм и мощностью 2 вт
  • конденсатор C2 — 0.22мкФ рассчитан на напряжение не меньше 400 В.

Симисторы и тиристоры с успехом используются в качестве пускателей. Иногда необходимо запустить очень мощные тэны, управлять включением сварочного мощного оборудования, где сила тока достигает 300−400 А. Механическое включение и выключение с помощью контакторов уступает симисторному пускателю из-за быстрого износа контакторов, к тому же при механическом включении возникает дуга, которая также пагубно влияет на контакторы. Поэтому целесообразным будет использовать симисторы для этих целей. Вот одна из схем.

Все номиналы и перечень деталей указаны на Рис. 4. Достоинством этой схемы является полная гальваническая развязка от сети, что обеспечит безопасность в случае повреждения.

Схема регулятора КУ 201л

Тиристорный регулятор напряжения КУ 201л включает биполярные транзисторы, а также многоканальный микроконтроллер. Конденсаторы в системе используются только комбинированного типа. Электролитические полупроводники в регуляторах встречаются довольно редко. В конечном счете это сильно отражается на проводимости катода.

Твердотельные резисторы необходимы только для стабилизации тока в начале цепи. Резисторы с диэлектриками могут использоваться на пару с выпрямительными мостами. В целом указанные тиристоры способны похвастаться высокой точностью. Однако они довольно чувствительные и рабочую температуру держат на низком уровне. За счет этого интенсивность отказов может быть фатальной.
