Регулятор мощности для пылесоса своими руками

Доработанная схема

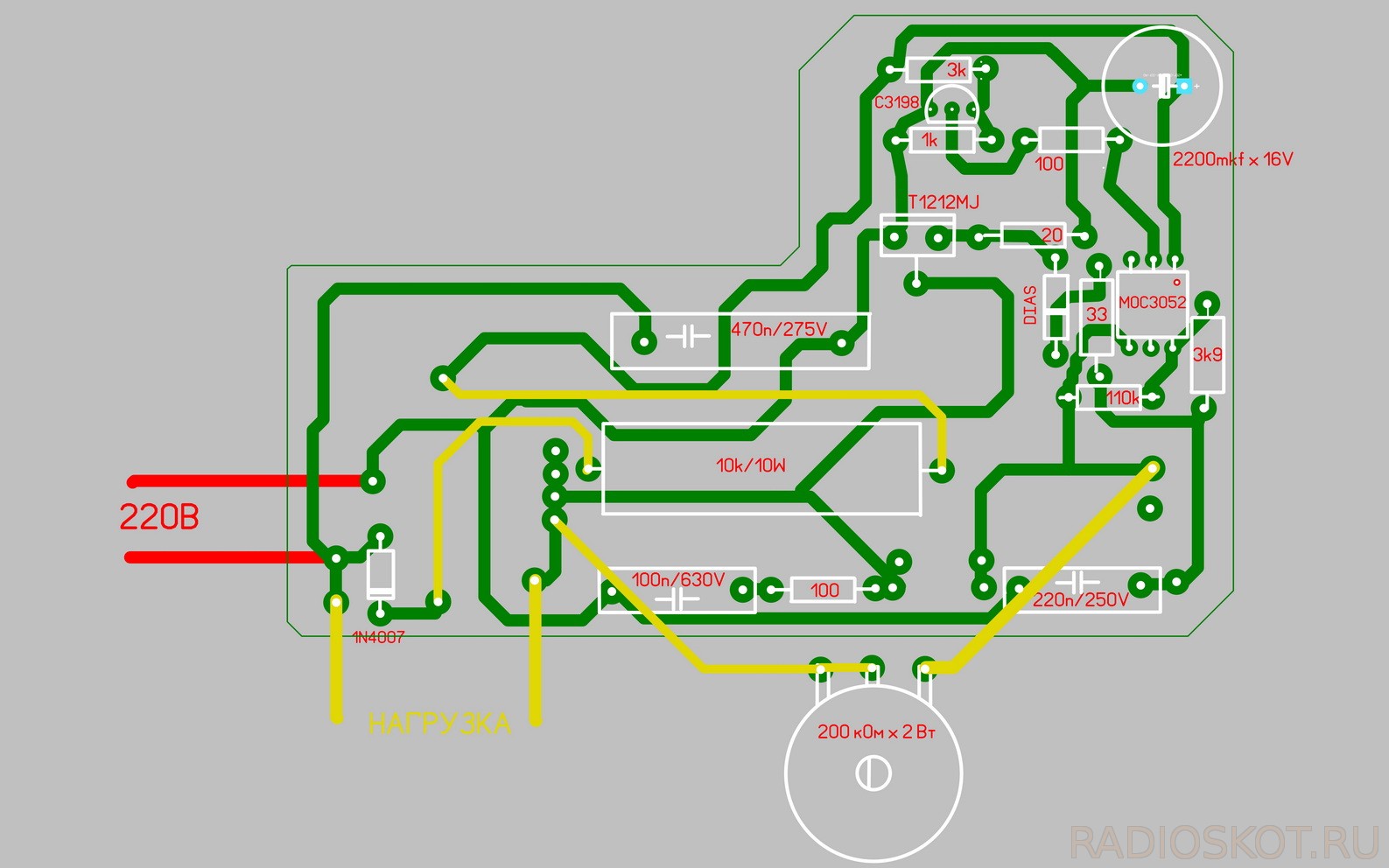

Печатная плата в итоге приняла вот такой рисунок. Внесённые изменения в схему регулятора мощности в данном конкретном случае позволили применить её для регулирования мощности нагревательной спирали термовоздушного паяльного фена приобретённого на AliExpress. Замер сопротивления нагревательной спирали дал 70 Ом, применив формулу нахождения мощности по известным сопротивлению и напряжению:

Р = U x U / R, получил 230 х 230 / 70 = 755,7 Вт

Да, в моей розетке постоянно присутствует именно напряжение в 230 вольт. Вот такой не слабый регулятор мощности на все случаи жизни можно получить от пришедшего в негодность домашнего пылесоса. Автор Babay iz Barnaula

Обсудить статью РЕГУЛЯТОР МОЩНОСТИ ОТ ПЫЛЕСОСА

Дальнейшая разборка

Снятие верхней крышки крепления двигателя

Она просто надета сверху и обжата по периметру в четырех местах.

Созданные на заводе вмятины можно аккуратно выровнять пассатижами.

Затем крышка просто отводится рукой и снимается с корпуса двигателя.

Колесо воздушного насоса

Под крышкой расположен вентилятор. На нем заметно небольшое повреждение пластиковой детали корпуса.

Внутри крышки хорошо видны оставшиеся после продувки двигателя слои пыли. Их же можно рассмотреть на фото вентилятора около входных лопаток.

Она же прилипла на шайбе и под ней.

Выворачиваем крепежные винты отверткой.

Разборка якоря

Крепление осуществляется:

• винтами через верхнюю лапку с отсеком под обойму верхнего подшипника;
• выступами с пазами в крышке;
• нижней обоймой подшипника.

Винты крепления ротора в статоре двигателя

Доступ к ним получаем сразу после снятия пластмассового корпуса вентилятора.

Раскручиваем их

Параллельно обращаем внимание на количество строительной пыли внутри корпуса, оставшейся даже после его продувки извне

Выступы крепежной пластины, входящие в пазы корпуса статора

Они расположены рядом с крепежными винтами и осуществляют дополнительное крепление ротора.

Аккуратно направляем их плоской отверткой на выход из пазов.

Затем удерживаем крепежную пластину пальцами руки через внутренние отверстия или подвешиваем ее на опоре. Ротор еще держится за счет крепления внешней обоймы нижнего подшипника. У меня, кстати, он оказался дополнительно приклеенным.

Выступающий конец оси вала с резьбой необходимо защитить от повреждения куском сухой доски из твердых пород древесины и нанести по нему удар молотком. Ротор будет выбит из статора.

Внешний осмотр

На роторе хорошо заметны следы нагара от графитовой пыли, образованные в результате горения щеток и клей на обойме подшипника.

Загрязнения пластин попробовал убрать традиционным аккуратным способом: отмыть спиртом или его раствором с помощью ватки.

Нагар довольно сильно прикипел к металлу, очень плохо растворялся. Пришлось работать стальным воронилом. На фото ниже показан предварительный результат очистки, требующий дополнительной полировки поверхностей.

Но, для проведения электрических замеров этого вполне достаточно. Затем идет прочистка пазов между коллекторными пластинами от мусора, пыли и нагара, способных шунтировать цепочки обмотки ротора. Вначале работал воронилом, а затем — скребком из древесины не хвойных пород.

Регулятор мощности SL-1800

Регулятор мощности SL-1800 можно встретить во многих недорогих китайских пылесосах.

Ремонт этого регулятора, не смотря на кажущуюся простоту схемотехники, невозможен – найти микросхему управления симистором практически невозможно. Силовая часть регулятора мощности SL-1800 выполнена на микросхеме регуляторе 501B-8P и симисторе BTA16-600B. Тут только два варианта событий: – купить плату регулятора в сборе, стоит она в районе 2000-2500 руб., что иногда составляет половину стоимости нового пылесоса. — собрать простейший регулятор мощности взамен оригинального регулятора. Такое творчество обойдется только запчастями в 200-250 руб.

Простейший регулятор мощности (коллекторный двигатель, лампа, нагреватель)

Важно. Перед заменой по любому из вариантов, убедиться, что щетки коллекторного двигателя изношены не более 50%, в противном случае есть шанс повторного ремонта. Тут следует добавить, стоимость работ по замене/диагностике составит еще 600 руб

, что может свести целесообразность ремонта к бесполезной трате времени. Однако если ремонт делается «для себя» и владение паяльником не вызывает благоговейный ужас, то можно взяться за восстановление работоспособности. Но все это теория, на практике все оказывается несколько проще, вот уже второй пылесос попадает в руки с одной неисправностью, возможно — это типовая неисправность

Тут следует добавить, стоимость работ по замене/диагностике составит еще 600 руб. , что может свести целесообразность ремонта к бесполезной трате времени. Однако если ремонт делается «для себя» и владение паяльником не вызывает благоговейный ужас, то можно взяться за восстановление работоспособности. Но все это теория, на практике все оказывается несколько проще, вот уже второй пылесос попадает в руки с одной неисправностью, возможно — это типовая неисправность

Неисправность со слов заказчика.

Согласно шильдика «пациента», мощность пылесоса не превышает 1800 Вт.

Пылесос Zanussi ZANS710 не включается или включается, но во время работы самопроизвольно выключается.

Первичная диагностика. Проверяем щетки коллекторного двигателя — щетки в идеальном состоянии, неисправна плата регулятора мощности.

Пылесос Zanussi ZANS710 в разобранном состоянии.

Ремонт. Так как подобная неисправность уже встречалась на другом пылесосе, то первым делом проверяем электролитический конденсатор Е1(220мкФ*16В), который имеет тенденцию обламываться от вибрации под собственным весом. Этот случай не стал исключением, несмотря на полную исправность конденсатора Е1(220мкФ*16В), его все таки заменяем, работоспособность пылесоса восстановлена.

Источник

Доработанная схема

Печатная плата в итоге приняла вот такой рисунок. Внесённые изменения в схему регулятора мощности в данном конкретном случае позволили применить её для регулирования мощности нагревательной спирали термовоздушного паяльного фена приобретённого на AliExpress. Замер сопротивления нагревательной спирали дал 70 Ом, применив формулу нахождения мощности по известным сопротивлению и напряжению:

Р = U x U / R, получил 230 х 230 / 70 = 755,7 Вт

Да, в моей розетке постоянно присутствует именно напряжение в 230 вольт. Вот такой не слабый регулятор мощности на все случаи жизни можно получить от пришедшего в негодность домашнего пылесоса. Автор Babay iz Barnaula

Обсудить статью РЕГУЛЯТОР МОЩНОСТИ ОТ ПЫЛЕСОСА

Ремонт этого регулятора, не смотря на кажущуюся простоту схемотехники, невозможен – найти микросхему управления симистором практически невозможно. Силовая часть регулятора мощности SL-1800 выполнена на микросхеме регуляторе 501B-8P и симисторе BTA16-600B. Тут только два варианта событий: – купить плату регулятора в сборе, стоит она в районе 2000-2500 руб., что иногда составляет половину стоимости нового пылесоса.– собрать простейший регулятор мощности взамен оригинального регулятора. Такое творчество обойдется только запчастями в 200-250 руб.

Простейший регулятор мощности (коллекторный двигатель, лампа, нагреватель)

Важно. Перед заменой по любому из вариантов, убедиться, что щетки коллекторного двигателя изношены не более 50%, в противном случае есть шанс повторного ремонта. Тут следует добавить, стоимость работ по замене/диагностике составит еще 600 руб

, что может свести целесообразность ремонта к бесполезной трате времени. Однако если ремонт делается «для себя» и владение паяльником не вызывает благоговейный ужас, то можно взяться за восстановление работоспособности. Но все это теория, на практике все оказывается несколько проще, вот уже второй пылесос попадает в руки с одной неисправностью, возможно – это типовая неисправность

Тут следует добавить, стоимость работ по замене/диагностике составит еще 600 руб. , что может свести целесообразность ремонта к бесполезной трате времени. Однако если ремонт делается «для себя» и владение паяльником не вызывает благоговейный ужас, то можно взяться за восстановление работоспособности. Но все это теория, на практике все оказывается несколько проще, вот уже второй пылесос попадает в руки с одной неисправностью, возможно – это типовая неисправность

Неисправность со слов заказчика.

Согласно шильдика «пациента», мощность пылесоса не превышает 1800 Вт.

Пылесос Zanussi ZANS710 не включается или включается, но во время работы самопроизвольно выключается.

Первичная диагностика. Проверяем щетки коллекторного двигателя – щетки в идеальном состоянии, неисправна плата регулятора мощности.

Пылесос Zanussi ZANS710 в разобранном состоянии.

Ремонт. Так как подобная неисправность уже встречалась на другом пылесосе, то первым делом проверяем электролитический конденсатор Е1(220мкФ*16В), который имеет тенденцию обламываться от вибрации под собственным весом. Этот случай не стал исключением, несмотря на полную исправность конденсатора Е1(220мкФ*16В), его все таки заменяем, работоспособность пылесоса восстановлена.

Как устроен двигатель пылесоса

За фильтрами грубой и тонкой очистки воздуха прячется вентилятор тангенциального типа. Воздух входит по центру, выбрасывается на периферию, продвигаясь, поступает в комнату через HEPA фильтр, улавливающий частицы размером единицы микрон (микрометров). Лопасть прикрыта крышкой, деталь выполнена в виде алюминиевых изогнутых перегородок между двумя металлическими плоскостями. Получаются замкнутые каналы. Двигатель охвачен пластиковым кожухом (традиционно белого цвета), в котором прорезан выходной тракт потока.

Щетки крепятся в шахтах, новичкам полезно знать: это типичный карандашный графит (углерод, уголь). Можно при необходимости заточить детали, подгонять нужным образом, чтобы стали по месту. Если площадь соприкосновения с коллектором невелика, нестрашно, постепенно щетки приработаются. Кончики слегка сточатся полукругом внутрь. Каждая щетка прижата пружинкой, через которую проходит ток, мера обеспечит длительный ресурс изделиям. Углерод будет работать, пока не износится до основания. Однако медный коллектор должен быть чистым. Протрите любимым средством при необходимости, снимите оксидную пленку до медного блеска.

Шкивы SPC чертежи и размеры

Скорость вращения шкива = скорости вращения вала на котором данный шкив закреплен, передаваемую мощность (при ременной передаче) можно считать равной 95% от номинала, прередаточные отношения, соответственно и скорости вращения считаем как отношение диаметров используемых шкивов. Момент обратная пропорция. Все это приблизительные рассчеты, если же нужно точно, то качаем программу и считаем.

Все просто — это замена цепной передачи на ременную, из исходных данных нам нужны передаточное отношение, мощности и моменты на валах, межосевое расстояние, затем все это счастье вбивыем сюда и все.

Работает с зубчатыми ремнями, клиновыми ремнями, меи многоручьевыми ремнями и шкивами. Точно считает соотношения шкивов и ремней.

Рекомендуем. А на последок, — скрины програмки! Для примера жмем на любой скрин и смотрим что она может делать.

Синхронное включение пылесоса от инструмента

При организации работ по бурение и штроблении стен, деревообработка, хорошо бы иметь промышленный пылесос имеющий функцию стабилизации с инструментом. В розничной торговле такие пылесосы есть, но у них цена космическая. Так можно сэкономить собрав несложное устройство. Если кто не хочет собирать самостоятельно, то можно купить готовый блок, их даже представлено несколько вариантов.

Наше устройство с вашим пылесосом поможет заменить дорогостоящий пылесос.Синхронное включение пылесоса даёт возможность синхронизации включения пылесоса от инструмента. В нем нет задержки на отключении пылесоса, для ручной циркулярки и электролобзика задержка и не нужна.

Ниже приведена схема синхронного включения пылесоса без задержки, с доступными деталями для сборки.

схема синхронного включения пылесоса

Вместо диода D25 по умолчанию впаивается перемычка. Если инструмент малой мощности и при его включении пылесос может не включаться. Для увеличения чувствительности при малой нагрузке необходимо вместо перемычки установить диод D25, но практика показала что этот диод не нужен. Пылесос уже включается от лобзика, который работает даже без нагрузки.

Диодный мост с симистором желательно установить на небольшой радиатор. Размер радиатора будет зависеть конечно и от мощности инструмента и пылесоса. Экспериментально можно подобрать радиатор. Поработайте инструментом, и проверяйте через некоторое время нагрев радиатора. Если вы не можете удержать несколько секунд, то поставьте радиатор побольше.

Внимание!!! Не забывайте отключать устройство синхронного включения пылесоса от инструмента от сети. Схема находится под высоким напряжением

Плата синхронного включения пылесоса — двухсторонняя.

• На клеммы P13 подаем напряжение 220В
• На клеммы P14 подключаем инструмент
• На клеммы P15 подключаем пылесос

В настройке данное устройство не нуждается. Начинает работать сразу если сборка произведена правильно согласно схеме. Детали в схеме можно заменить на аналогичные, это не критично.

Купить устройство синхронного включения пылесоса

Вам тоже будет интересно почитать

Звуковой и световой сигнализатор на attiny13a.

На некоторых автомобилях задняя скорость находится рядом с первой скоростью, и некоторые водители ошибочно включают

Регулятор оборотов на Ардуино

Понадобился регулятор оборотов коллекторного двигателя. Регулятор оборотов на Ардуино с поддержанием оборотов. Двигатель от стиральной

Удобный вольтметр для автомобиля

Штатно в автомобиле практически во всех установлены вольтметры. Но неудобство состоит в том, что невозможно

ДХО — дневные ходовые огни

По правилам дорожного движения автомобили при движении должны в светлое время суток включать дневные ходовые

Простое автомобильное зарядное до 10 А.

Это простое автомобильное зарядное устройство собрано на простых и доступных элементах, а так же их

Доработка строительного пылесоса

Многие строительные пылесосы, несмотря на высокий уровень мощности и объёмные мусоросборники, часто оснащены не достаточно большими фильтрами. Такой подход не влияет на качество уборки при непродолжительном периоде работы. Однако, в случае длительного функционирования показывает значительное понижение всасывающих способностей. Поэтому, многие пользователи самостоятельно вносят изменения в систему фильтрации, дорабатывая её и совершенствуя.

Для замены складчатого фильтра промышленного пылесоса обычно используют автомобильную систему очистки. Для того, чтобы правильно её выбрать, необходимо предварительно сделать замеры диаметра патрона, в который вставляется фильтр, а также высоту бака пылесоса.

Далее процесс не представляет больших сложностей и состоит из нескольких этапов:

Первым делом, в отверстие, которое находится вверху патрона, устанавливают металлическую шпильку и туго её фиксируют

При этом диаметр самого фильтра должен быть на несколько сантиметров больше диаметра патрона, для небольших зазоров по бокам.
Следует обратить внимание на расположение посадочных гнёзд внизу патрона — фильтр должен заходить ровно за них. В ином случае потребуется их подпилить.

Преимущества такого способа неоспоримы:

• значительное повышение мощности всасывания пылесоса;
• продление стабильной работы пылесоса за счёт большей фильтрующей поверхности;
• экономия средств (в среднем, стоимость автомобильных фильтров в два-три раза ниже).

Важные мелочи в устройстве пылесосов

Качественная работа пылесоса обуславливается в первую очередь функционированием основных узлов. Но в конструкции агрегатов для уборки присутствует большое количество не очень важных на первый взгляд деталей, от состояния которых зависит срок службы пылесоса, мощность всасывания и степень очистки воздуха. К ним относятся:

• фильтры;
• уплотнения;
• втулки и подшипники.

Изготовленные из современных тканых и нетканых материалов фильтры помогают получить максимально очищенную от пылевых и биологических загрязнений исходящую струю воздуха. Использование для герметизации стыков фторполимеров обеспечивает герметичность различных функциональных зон пылесоса. Полиамидные и фторопластовые втулки и подшипники продляют срок безотказной работы подвижных и вращающихся деталей.

Доработка любого пылесоса электронным регулятором (диммером)

Оснащение многих пылесосов подразумевает наличие регулятора мощности на корпусе. Такая функция крайне удобна при работе с разными поверхностями. Однако, не все модели оборудованы диммером, но даже те, которые имеют такое приятное дополнение изначально, могут со временем его лишиться, поскольку платы часто перегорают. В этом случае регулятор можно поставить самостоятельно. Для этого потребуется любой удобный для пользователя регулятор, диапазон мощности которого выдержит мощность пылесоса. Часто на упаковке указывается сразу схема подключения.

Все они имеют разное построение, ниже рассмотрена наиболее простая:

• провод с катушки поступает на выключатель;
• в свою очередь с выключателя он поступает на двигатель, но через установленный регулятор (регулировка мощности осуществляется через 1-2 контакт);
• 3-4 контакт присоединяется к кнопке, установленной на корпусе пылесоса.

Плату можно прикрепить любым удобным способом, например, на двухсторонний скотч.

Мощность всасывания является одной из главных характеристик пылесоса, влияя на качество уборки, а значит и на стоимость самого устройства. Многие пользователи самостоятельно вносят ряд доработок — такой подход не только обеспечивает значительную экономию средств на покупку новой техники, но и позволяет получить именно тот функционал, который требуется на данный момент.

Больше интересной информации по данной теме вы найдете в разделе нашего портала «Ремонт».

Доработанная схема

Печатная плата в итоге приняла вот такой рисунок. Внесённые изменения в схему регулятора мощности в данном конкретном случае позволили применить её для регулирования мощности нагревательной спирали термовоздушного паяльного фена приобретённого на AliExpress. Замер сопротивления нагревательной спирали дал 70 Ом, применив формулу нахождения мощности по известным сопротивлению и напряжению:

Р = U x U / R, получил 230 х 230 / 70 = 755,7 Вт

Да, в моей розетке постоянно присутствует именно напряжение в 230 вольт. Вот такой не слабый регулятор мощности на все случаи жизни можно получить от пришедшего в негодность домашнего пылесоса. Автор Babay iz Barnaula

Обсудить статью РЕГУЛЯТОР МОЩНОСТИ ОТ ПЫЛЕСОСА

Можно ли подключить мотор пылесоса минуя электронику?

Скорее всего это банальный симисторный регулятор, чинить который — одно удовольствие! Включаем лампочку 100 ватт 220 вольт вместо мотора и и смотрим осциллоскопом отрезки синусоиды на симисторе — они должны симметрично сдвигаться при вращении переменного резистора (для не имеющих осциллоскопа придётся следить за плавностью изменения яркости лампочки). Если синусоида режется/сдвигается без симметрии — меняем симистор. А больше там нечему дохнуть. А вот мотор (обычно это коллекторный сериесный движок переменного тока) — там есть чему дохнуть! Чаще всего щётки стачиваются или коллектор подгорает, а уже это приводит к крэшу электроники. Щётки надо подобрать по сечению, более толстые обточить напильником под размер щёткодержателя, сильно изношенный коллектор аккуратно проточить (грамотные токаря умеют). Самая неприятная неисправность — обрыв подсоединения концов обмоток ротора к ламелям коллектора (оборванные ламели легко идентифицируются по сильному нагару). Контакт обеспечивается только зачеканкой конца провода, пайка там бесполезна — из-за сильного нагрева и огромной центробежной силы припой там держаться не будет.

Что касается ответа на собственно вопрос — да, можно (при условии исправности мотора, что не факт), но лучше не надо, потому что регулятор даёт возможность плавного разгона мотора до рабочих оборотов. Без него мотор будет рвать с места, для него такой режим крайне неприятен.

Скорее всего повлияет. Наверняка в регуляторе реализованы алгоритмы управления двигателем.

Стоп. А куда вы собираетесь мотор подключать?

Источник

Принцип работы регулятора на симисторе

Напомним, что симистором принято называть модификацию тиристора, играющего роль полупроводникового ключа с нелинейной характеристикой. Его основное отличие от базового прибора заключается в двухсторонней проводимости при переходе в «открытый» режим работы, при подаче тока на управляющий электрод. Благодаря этому свойству симисторы не зависят от полярности напряжения, что позволяет их эффективно использовать в цепях с переменным напряжением.

Помимо приобретенной особенности, данные приборы обладают важным свойством базового элемента – возможностью сохранения проводимости при отключении управляющего электрода. При этом «закрытие» полупроводникового ключа происходит в момент отсутствия разности потенциалов между основными выводами прибора. То есть тогда, когда переменное напряжение переходит точку нуля.

Дополнительным бонусом от такого перехода в «закрытое» состояние является уменьшение числа помех на этой фазе работы

Обратим внимание, что не создающий помех регулятор может быть создан под управлением транзисторов

Благодаря перечисленным выше свойствам, можно управлять мощностью нагрузки путем фазового управления. То есть, симистор открывается каждый полупериод и закрывается при переходе через ноль. Время задержки включения «открытого» режима как бы отрезает часть полупериода, в результате форма выходного сигнала будет пилообразной.

Форма сигнала на выходе регулятора мощности: А – 100%, В – 50%, С – 25%

При этом амплитуда сигнала будет оставаться прежней, именно поэтому такие устройства неправильно называть регуляторами напряжения.

Электрическая схема пылесоса

Данную электрическую схему (рис. 1) я нашел в интернете, где пояснено, что данная схема относится именно к пылесосу.

рис. 1

Выключатель в данной схеме (рис. 1) представляет собой разъединитель на два полюса \фаза и ноль\. Два дросселя Др1 и Др2 в электрическую цепь включены последовательно, конденсатор С3 параллельно. Остальные два конденсатора подключены последовательно. Статор электродвигателя состоит из двух обмоток возбуждения. Электрическая цепь замыкается через графитовые щетки на коллекторе ротора.

Честно говоря, в своей практике, по ремонту пылесосов, таких схем я не встречал. Поэтому, мною для Вас предоставлены свои схемы, по которым мне приходилось устранять неисправности пылесосов различных моделей.

Методы настройки оборотов

Для предотвращения отрицательного влияния во время пуска нужно уменьшить обороты электродвигателя 220 в или 380 в. Существует несколько способов достижения этой цели:

1. Изменение значения R цепи ротора.
2. Изменение U в обмотке статора.
3. Изменение частоты U.
4. Переключение полюсов.

При изменении значений U на статорной катушке возможно механическое или электрическое управление частотой вращения ротора. В этом случае используется регулятор U. Использование такого способа позволяет применять его только при вентиляторном характере нагрузки (например, регулятор оборотов вентилятора 220в). Для всех остальных случаев применяют трехфазные автоматические трансформаторы, позволяющие плавно изменять значения U, или тиристорные регуляторы.

Исходя из формулы зависимости частоты вращения от частоты питающего U можно производить регулирование количества оборотов ротора. Частота вращающегося магнитного поля статора вычисляется по формуле: Nст = 60 * f /p (f — частота тока питающей сети, p — число пар полюсов). Этот способ обеспечивает возможность плавного регулирования частоты вращения роторной части. Для получения высокого коэффициента полезного действия нужно изменять частоту и U. Этот способ является оптимальным для двигателей с короткозамкнутым ротором, так как потери мощности минимальны. Существует два метода изменения количества пар полюсов:

1. В статор (в пазы) нужно уложить 2 обмотки с различным числом p.
2. Обмотка состоит из двух частей, соединенных параллельно или последовательно.

Основным недостатком этого метода является поддержание ступенчатого характера изменения частоты электромотора с короткозамкнутым ротором.

Не включается/не выключается

Если устройство не включается, то мастера ищут причину в одном из трех вариантов:

• отсутствие подачи электроэнергии – в выключателе, вилке, розетке нет питания, перетерся провод, оборвалась цепь питания прибора;
• защита от перегрева;
• поломка электродвигателя.

В первом случае найти обрыв в цепи подачи электроэнергии сможет любой знакомый с электрической сферой владелец. Если же необходимого для проверки напряжения инструмента нет, лучше обратиться к специалисту.

Причинами срабатывания защиты от перегрева могут быть нарушения условий эксплуатации:

• длительная работа агрегата с переполненным пылесборником;
• недостаточное напряжение сети;
• длительная уборка в жарком помещении.

В большинстве пылесосов предусмотрено специальное реле, отключающее устройство при обнаружении его перегрева. В этом случае нужно немного подождать, пока электроприбор остынет, предварительно выключив его из розетки. Выход из строя электродвигателя требует его ремонта или замены – для этого необходимо обратиться к квалифицированным специалистам.
