Виды системы
Конструкция рекуператоров разных видов имеет существенные отличия, но все подобные устройства обеспечивают нагрев поступающего в помещение воздуха за счет тепла выдуваемых загрязненных воздушных масс. При этом, рекуператор должен предотвращать смешивание воздушных потоков.
Пластинчатый рекуператор
Конструкция такого устройства является максимально простой. Две камеры теплообменника отделяются одна от другой небольшой пластиной, которая обеспечивает эффективный теплообмен между воздушными потоками.

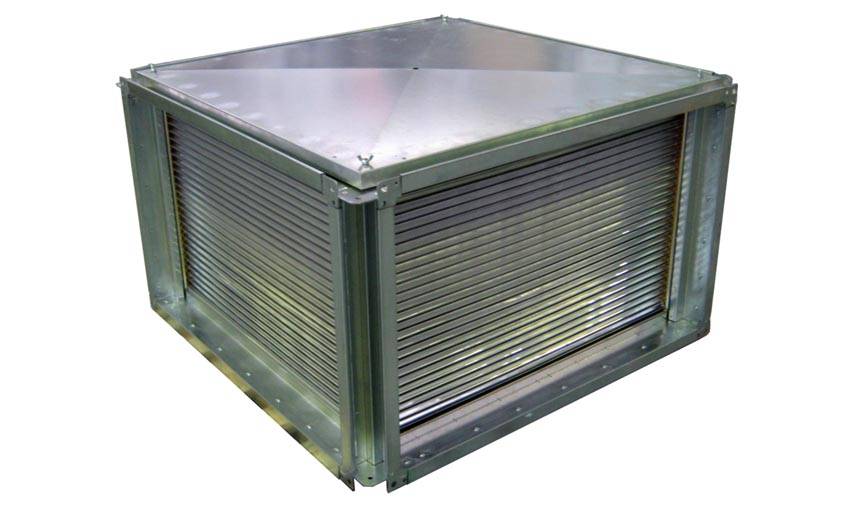

Пластинчатая модель
Одним из основных параметров такого прибора является КПД, который зависит от таких факторов, как:
- время и площадь теплообмена между воздушными потоками;
- теплопроводности материала.
Увеличить эффективность теплообмена можно при помощи установки дополнительных нагревательных элементов:
- КПД современного рекуператора должен составлять приблизительно 70-80 %.
- Однако добиться таких показателей в частном доме совсем несложно.
- Очень эффективным будет дополнительное использование грунтового теплообменника.
Роль грунтового теплообменника
Грунтовой теплообменник представляет собой пластиковую трубу, которая прокладывается на 50 метров от дома на глубине приблизительно 2 метра, и имеет некоторые нюансы:
- забор воздуха с использованием системы грунтового теплообменника позволяет существенно увеличить эффективность вентиляции с рекуперацией тепла;
- такая конструкция помогает избежать образования льда и конденсата на теплообменнике вентиляционной системы;
Обратите внимание! Грунтовой теплообменник позволяет снизить перепад температур между приточным и выходящим потоком воздуха. если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;. если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;
если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;
Совет! Если в вентиляционной системе такой конструкции нет, то можно использовать калориферы для нагрева воздуха, а также датчики температуры и систему автоматики.
в такой ситуации воздух чрезмерно низкой температуры будет нагреваться за счет специализированных устройств.Обеспечивает поддержание оптимальной температуры воздуха в течение года
Статья по теме:
Обратный клапан на вентиляцию служит для предотвращения попадания различных запахов в дом. В статье мы попробуем понять, что он собой представляет, как устроен, виды устройств, и насколько сложно его установить у себя в жилище.

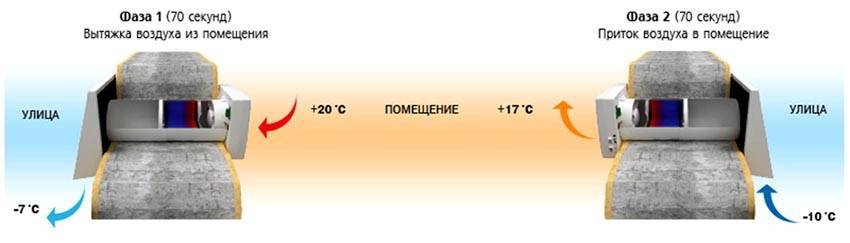

Децентрализованные рекуператоры
В многоквартирных домах для воздухообмена в помещениях рационально использовать более компактные устройства. В таких ситуациях отлично подходят децентрализованные рекуператоры.
Конструкции очень компактные, а установить их можно совершенно незаметно под подоконником, на боковой части окна или на откосе оконного проема. Рекомендуется обязательно использовать при установке в помещении пластиковых окон. Рекуператор совершенно не влияет на температуру воздуха в помещении.
«Воздушная форточка»
Роторные рекуператоры
Рекуператоры роторного типа являются самыми эффективными. Их конструкция проектируются таким образом, что входящий и исходящий потоки воздуха, не смешиваясь между собой, обеспечивает вращение специализированного механизма.
Роторный рекуператор тепла в системах вентиляции Статья по теме:
Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.
Из-за силы вращение происходит нагревание теплообменника со стороны входящего воздушного потока, что обеспечивает дополнительный нагрев. КПД таких устройств составляет 80-90 %.
Принципы работы рекуператора
Принцип работы рекуператора зависит от его типа. Очевидно, что все перечисленные виды конструкции имеют свои особенности в работе. Отметим здесь наиболее распространенные.
Пластинчатый рекуператор
Этот вид представляет монолитную кассету из металл листов. Воздух проходит через такую кассету посредством специальных выштампованых на листах каналах или проложенных специальным промежуточным уплотнителем. Потоки в таком рекуператоре не перемешиваются. Процесс теплообмена осуществляется благодаря одновременному нагреванию пластин одним потоком и остужению – другим. Пластинчатые рекуператоры имеют ряд преимуществ, делающих их самым распространенным типом теплового барьера для дома.
Основными особенностями пластинчатого рекуператора выступают:
- низкая цена;
- элементарность конструкции;
- компактность;
- простота в обслуживании;
- простота в чистке (в случае, если кассета разбирается)
- доступность материалов для изготовления;
- отсутствие механизмов.
Разборные рекуператоры способны обеспечить высочайший уровень гигиенической чистоты входящего воздуха во время эксплуатации устройства без потерь эффективности.
Наиболее распространенным видом рекуператора ввиду простоты конструкции выступает перекестно-течный. Его эффективность можно определить как «Средний тип», некоторые источники указывают, что их КПД составляет до 60%.
Роторный рекуператор
Этот вид теплоутилизатора имеет форму трубы малой длины, наполнен гофрированными стальными пластинами вдоль корпуса. Вращающийся механизм устанавливается по приливно-вытяжной оси. Ротор пропускает сперва нагретый внутренний, а после холодный входящий воздух. Пластины по очереди нагреваются и охлаждаются, сохраняя внутреннюю температуру воздуха. Такой тип рекуператора признается наиболее эффективным. Однако, особенность конструкции не позволяет сделать его компактным, специалисты признают недостатком громоздкость такого устройства.
Тепловой утилизатор с промежуточным теплоносителем
В таких рекуператорах используются жидкостные теплообменники, где циркулирует раствор этиленгликоля (эффективный теплоноситель). В таких утилизаторах приливная и вытяжная секции разделены и разведены на определенное расстояние. Эта особенность позволяет применять такие устройства для среды, входящие и выходящие потоки которых нельзя смешивать. Теплоноситель циркулирует либо естественным образом, либо посредством насоса. Для повышения эффективности такого утилизатора тепла необходима тонкая регулировка потока теплоносителя в соответствии с проектом.
Инструкция о том, как сделать рекуператор своими руками
Создать рекуператор воздуха своими руками для человека, умеющего ими правильно пользоваться, вполне посильная задача. Наиболее подходящим для этой цели специалисты называют пластинчатый рекуператор. Этот тип утилизатора наиболее распространен, особенно его самодельные модели. Недостатки конструкции, среди которых называют обмерзание теплообменника при низкой температуры воздуха на улице и пересечение труб воздуховодов, компенсируются дешевизной и простотой конструкции.
Чтобы смастерить рекуператор воздуха своими руками важны такие материалы, как:
- металлический лист (оцинкованная жесть, кровельный лист, оцинкованное железо или любой другой листовой металл) площадью 3–4 м2;
- пробка, деревянная рейка или текстолит;
- металлический лист или аналогичный материал для создания корпуса;
- пластиковые фланцы с наконечниками, соответствующие диаметру труб вентиляции;
- герметик;
- утеплитель;
- силикон.
Создание рекуператора воздуха своими руками проходит в несколько шагов:
Листы металла нарезаются на пластины размером 20 х 30 см. Рекомендуется использовать не менее 3–4 м2 металла
Особое внимание уделяется нарезке. Пластины должны быть нарезаны практически идеально ровно, чего не добиться ножницами по металлу
Инженеры рекомендуют использовать ножовку по металлу или болгарку. Пластины укладывать одну на другую, обеспечивая зазор не менее 4 мм. Для этого проклеивать рамками из термоизоляционного материала (пробка, деревянная рейка, текстолит) по контуру пластин, обеспечивая отверстия для потока воздуха в соответствующем направлении, чередуя перекрестные потоки. По окончанию укладки пластин, все щели пройти герметиком нейтрального состава.
Корпус изготавливается из жести или другого листового металла. Он представляет собой короб подходящего размера, чтобы плотно вместился полученный блок из пластин. В стенках короба прорезать отверстия, в которые вставить заранее приготовленные пластиковые фланцы, соответствующие диаметру воздуховодных труб. Щели необходимо тщательно герметизировать, чтоб не допускать потерь эффективности устройства.
После высыхания герметика полученный блок из пластин разместить в корпусе.
Поверх полученного корпуса с уложенным блоком пластин рекомендуется уложить теплоизоляцию (пенопласт, стекловата). Всю полученную конструкцию можно дополнительно упаковать в деревянный ящик.
Рекомендуемая скорость потока воздуха составляет 1 м/с.
Зимой при отрицательных температурах на улице существует вероятность обморожения пластинного блока утилизатора. Чтобы избежать блокировки работы рекуператора на длительный период рекомендуется предусмотреть байпас. Тогда, переключив на него входящий поток воздуха, система быстро оттает благодаря температуре выдуваемого теплого воздуха.
Ввиду того, что в рекуператоре оседает конденсат, конструкцию рекомендуется оснастить шлангом для слива воды.
Правила монтажа
Правильный монтаж рекуператора начинается с выбора места. Пластинчатые интегрируются в вентиляционную систему на стадии ее разработки или уже готовую. В последнем случае вырезается часть магистрали по длине готового изделия. Затем монтируется с помощью переходников. Для крепления используют кронштейны с прорезиненным основанием. Так можно минимизировать вероятность появления шума.
Установка трубчатых моделей сложнее, так как они не привязаны к системе вентиляции. Их применяют в квартирах и частных домах, где она отсутствует
Поэтому важно выбрать правильное место установки и количество устройств. Одна модель может обслуживать помещение площадью до 60 м²
Учитывается наличие межкомнатных дверей.
Этапы монтажа
- Определите место крепления. Располагается в верхней части комнаты, у потолка, примыкает к наружной стене здания.
- Диаметр отверстия в стене больше сечения корпуса на 2-3 мм.
- Между корпусом и стеной монтируется теплоизолирующая прокладка из стекловолокна, пенополистирола. Альтернатива – герметизация с помощью монтажной пены.
- Установка корпуса. В помещении он крепится к потолку с помощью специальных хомутов.
- Подключите вентилятора. Электропитание от ближайшей розетки или по установленному ранее электропроводу. Некоторые модели имеют дистанционный пульт управления.
После завершения работ и запуска ждут 2-3 часа. Затем проверяется разность температур во входном, выходном патрубке, в помещении и на улице. Так можно определить фактическую эффективность работы. Обслуживание простое. Необходимо периодически проверять отсутствие мусора и пыли внутри, герметичность соединений.
Как собрать трубчатый рекуператор
Конструкция теплообменника этого типа элементарна. Изготовить трубчатый рекуператор даже проще, чем пластинчатый. Для его сборки нужно приобрести следующие материалы:
- кусок пластиковой канализационной трубы 160 мм;
- два разветвителя-переходника на 100 мм;
- алюминиевую гофру на 100 мм.
При покупке материалов следует учитывать то, что чем больше длина готового устройства, тем эффективнее в нем будет происходить рекуперация воздуха. Сборка теплообменника этого типа производится следующим образом:
- Внутрь трубы спиралью упаковывается гофра. Растянуть ее следует полностью.
- На оба конца трубы надеваются разветвители.
- Гофра герметично крепится к одному из их выходов с обеих сторон.
Отводящий воздуховод присоединяется к трубчатому рекуператору таким образом, чтобы поток проходил по гофре. Приточный крепят к свободным выходам переходников. В результате проходящий по нему поток будет двигаться по самой трубе, забирая тепло от стенок гофры.
Рекуператор — это очень полезное устройство, дополнить которым систему вентиляции следует обязательно. Тем более что самостоятельная сборка простейших моделей подобного оборудования — задача, как видите, вполне выполнимая. Сделайте такую конструкцию своими руками и вы сможете значительно сэкономить на отоплении.
Принципы работы рекуператора
Принцип работы рекуператора зависит от его типа. Очевидно, что все перечисленные виды конструкции имеют свои особенности в работе. Отметим здесь наиболее распространенные.
Пластинчатый рекуператор
Этот вид представляет монолитную кассету из металл листов. Воздух проходит через такую кассету посредством специальных выштампованых на листах каналах или проложенных специальным промежуточным уплотнителем. Потоки в таком рекуператоре не перемешиваются. Процесс теплообмена осуществляется благодаря одновременному нагреванию пластин одним потоком и остужению – другим. Пластинчатые рекуператоры имеют ряд преимуществ, делающих их самым распространенным типом теплового барьера для дома.
Основными особенностями пластинчатого рекуператора выступают:
- низкая цена;
- элементарность конструкции;
- компактность;
- простота в обслуживании;
- простота в чистке (в случае, если кассета разбирается)
- доступность материалов для изготовления;
- отсутствие механизмов.
Разборные рекуператоры способны обеспечить высочайший уровень гигиенической чистоты входящего воздуха во время эксплуатации устройства без потерь эффективности.
Наиболее распространенным видом рекуператора ввиду простоты конструкции выступает перекестно-течный. Его эффективность можно определить как «Средний тип», некоторые источники указывают, что их КПД составляет до 60%.
Роторный рекуператор
Этот вид теплоутилизатора имеет форму трубы малой длины, наполнен гофрированными стальными пластинами вдоль корпуса. Вращающийся механизм устанавливается по приливно-вытяжной оси. Ротор пропускает сперва нагретый внутренний, а после холодный входящий воздух. Пластины по очереди нагреваются и охлаждаются, сохраняя внутреннюю температуру воздуха. Такой тип рекуператора признается наиболее эффективным. Однако, особенность конструкции не позволяет сделать его компактным, специалисты признают недостатком громоздкость такого устройства.
Тепловой утилизатор с промежуточным теплоносителем
В таких рекуператорах используются жидкостные теплообменники, где циркулирует раствор этиленгликоля (эффективный теплоноситель). В таких утилизаторах приливная и вытяжная секции разделены и разведены на определенное расстояние. Эта особенность позволяет применять такие устройства для среды, входящие и выходящие потоки которых нельзя смешивать. Теплоноситель циркулирует либо естественным образом, либо посредством насоса. Для повышения эффективности такого утилизатора тепла необходима тонкая регулировка потока теплоносителя в соответствии с проектом.
Как узнать КПД системы рекуперации
Формула расчёта КПД рекуператора
При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.
Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:
- tр – температура воздуха после рекуперации;
- tу – температура воздуха до рекуперации;
- tд – температура отработанного воздуха, выходящего из помещения.
Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 оС, после рекуперации — 17 оС, в помещении — 24 оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.
Расчёт мощности системы
Проветриватель для больших помещений повышенной мощности
Габариты и мощность рекуператора влияют на производительность устройства . Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется . Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора .
Для этого используется формула: Q = 0,335 x L x (T1 – T2), где:
- Q (Вт) – мощность устройства;
- L (м 3 /ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м 3 /ч;
- Т1 ( о С) – температура воздуха после рекуперации;
- Т2 ( о С)– температура воздуха до рекуперации.
Например, рассчитаем мощность рекуператора для квартиры , где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 о С, а с улицы поступает воздух температурой -10 о С. Q = 0,335 x 180 x 32 = 1929,6 Вт.
При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора . Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.
Расчёты
Во время проведения вычислений систем приточно-вытяжной вентиляции, необходимо учитывать количество сменяемого воздуха в помещении за определённое время. Единицей измерения является кубический метр в час (м³/ч).
Чтобы применить этот показатель к расчётам, нужно вычислить прохождение воздушных потоков и прибавить 20% (сопротивление фильтрующих слоёв и решёток).
Расчёт объёма воздуха
В качестве примера произведён расчёт объёма воздуха для частного дома с высотой потолков 2,5 м. Система будет также обслуживать 3 спальных комнаты (по 11 м²), прихожую (15 м²), туалет (7 м²) и кухню (9 м²). Подставим значения (3∙11+15+7+9) ∙2,5=160 м³.
Производя расчёты необходимо округлять полученные данные в сторону увеличения.
Установленный рекуператор, должен соответствовать мощности всех вентиляторов в приточно-вытяжной системе. Для этого необходимо от суммы производительности вентиляторов отнять 25% (сопротивление воздушных потоков в системе). Вход и выход рекуператора должен оснащаться вентиляторами.
Следует учесть, что в каждом помещении дома, где размещена система, должно быть установлено по 1 приточному и 1 вытяжному вентилятору. Требуемая производительность каждого из них рассчитывается следующим образом:
- Спальная комната: 11∙2,5=27,5+20%=33 м³/ч. Так как в доме три спальных комнаты с одинаковой площадью, необходимо это значение умножить на три: 33∙3=99 м³/ч.
- Прихожая: 15∙2,5=37,5+20%=45 м³/ч.
- Туалет: 7∙2,5=17,5+20%=21 м³/ч.
- Кухня: 9∙2,5=22,5+20%=27 м³/ч.
Теперь нужно сложить эти значения, чтобы получить общую производительность вентиляторов: 99+45+21+27=192 м³/ч.
Нагрузка на рекуператор составит:192–25%=144 м³/ч.
Расчёт диаметра вентиляционного канала
Чтобы рассчитать диаметр вентиляционного канала, необходимо использовать формулу вычисления площади сечения, которая выглядит следующим образом: F=L/(S∙3600), где L — это общее количество воздушных масс проходящих за один час, S — средняя скорость движения воздуха, равная 1 м/с. Подставим значения: 192/(1 м/с∙3600)=0,0533 м².
Чтобы рассчитать радиус трубы с круглым сечением нужно использовать следующую формулу: R=√(F:π), где R — радиус круглой трубы; F — сечение воздуховода; π – математическая величина, равная 3,14. На примере это выглядит так: √(0,0533∙3,14)=0,167 м².
Расчёт электроэнергии
Правильно рассчитанное потребление электроэнергии позволит рационально использовать систему вентилирования
Это особенно важно, если конструкция воздуховодов оборудована нагревательными элементами
Чтобы рассчитать количество потребляемой энергии, следует использовать формулу: M=(T1∙L∙C∙D∙16+T2∙L∙C∙N∙8)∙AD:1000, где М — общая цена за использованную электроэнергию; Т1 и Т2 — температурная разница в дневной и ночной период (значения имеют различия в зависимости от месяца года); D, N — стоимость электроэнергии в соответствии со временем суток; A, D — общее число календарных дней в месяце.
Показатели температуры воздуха легко узнать из местных прогнозов погоды, поэтому нет необходимости приобретать какие-либо справочники. Размеры тарифов определяются в соответствии регионом проживания. Используя эти источники можно получить точные показания по расходу электроэнергии при работе системы вентиляции.
Изготовление трубчатого рекуператора
Создать трубчатый рекуператор намного сложнее. Но это задача может стать выполнимой, если правильно следовать инструкции.
Для этого понадобится:
- Труба, толщиной 160 мм. Например, подойдет кусок цилиндрический канализации;
- Разветвители-переходники (100мм);
- Гофра алюминиевая (100 мм).
Процесс создания рекуператора состоит из нескольких шагов:
- Требуется подготовить трубу, предварительно её отполировав;
- Далее, необходимо максимально растянуть гофро-бумагу и заполнить ей трубу таким образом, чтобы она была в форме спирали;
- Теперь, следует загерматизировать отверстия гофрой с открытых концов;
- Последний этап процесса сборки – это установка переходников и проведение через них воздуховодов.
Гофро-бумага в этой конструкции выполняет роль «хранителя тепла».

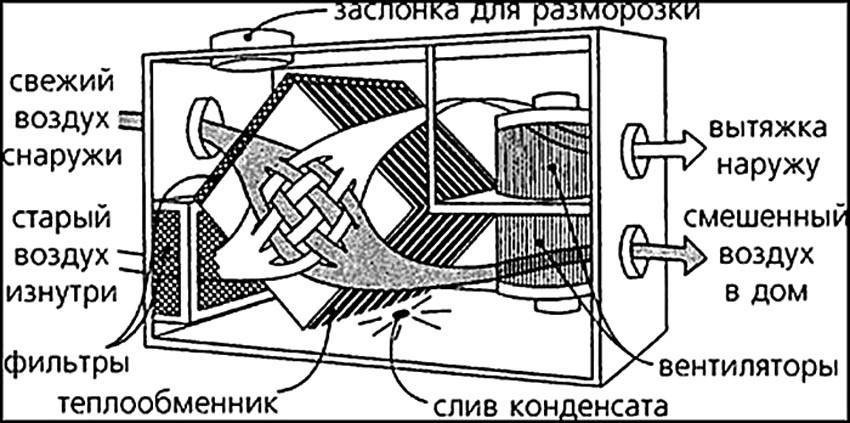

Схема рекуператора для дома
Как сделать своими руками рекуператор воздуха для дома
Для собственноручного изготовления воздушного теплообменника потребуются:
- Оцинкованное железо, 2 листа.
- Фанерный кроб для корпуса рекуператора.
- Пробковый материал толщиной 20 мм для прокладки между листами.
- Силиконовый герметик.
- Датчик давления.
- Пластиковые фланцы.
- Электролобзик и метизы.
- Металлический уголок.
- Теплоизолятор (минвата).
Схема воздухообменника
- Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
- К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
- Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
- Полученную конструкцию закрепляют при помощи металлического уголка.
- Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
- На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
- Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.
Основной принцип организации вентиляции
Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.
Изготовление пластинчатого рекуператора воздуха для дома своими руками
Изготовление пластинчатого рекуператора своими руками
Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.
Плюсы и минусы
К преимуществам пластинчатого рекуператора можно отнести:
- простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
- простая технология монтажа без применения специализированного инструмента;
- КПД до 80% в зависимости от параметров воздуха;
- минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
- высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
- возможность модернизации путём добавления большего количества пластин.
- при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.
Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.
Необходимые материалы
Материал для сборки пластинчатого теплообменника
Для изготовления пластинчатого рекуператора потребуется следующий материал:
- оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
- тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
- нержавеющий металл, пластик, фанера или древесно-стружечная плита;
- пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
- стальной уголок 20×20 мм;
- силиконовый герметик;
- оцинкованные саморезы.
Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.
Технология изготовления
Проклейка изоляционной прокладки на металлическую пластинку
Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:
- Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
-
Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.
- На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
- При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
-
Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.
- Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
-
После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.
- Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.
Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.
Чертежи устройства
Металлические листы используются для нарезки квадратов, размеры каждой стороны могут варьироваться от 200 до 300 мм. В этом случае необходимо подбирать оптимальное значение, учитывая то, какая система вентиляции установлена в вашем доме. Листов должно быть не менее 70. Чтобы они получались ровнее, рекомендуем одновременно работать с 2-3 шт.
Схема пластичного устройства
Чтобы рекуперация энергии в системе осуществлялась полноценно, необходимо подготовить и деревянные рейки в соответствии с выбранными размерами стороны квадрата (от 200 до 300 мм). Затем их необходимо аккуратно обработать олифой. Каждый деревянный элемент приклеивается на 2-е стороны металлического квадрата. Один из квадратов необходимо оставить не оклеенным.
Пластины и деревянные бруски
Чтобы рекуперация, а вместе с ней и вентиляция воздуха, проходили эффективнее, каждую верхнюю грань реек тщательно промазывают клеевым составом. Отдельные элементы собираются в квадратный «сэндвич»
Очень важно! 2-й, 3-й и все последующие квадратные изделия следует поворачивать на 90° по отношению к предыдущему. В такой способ реализовывается чередование каналов, их перпендикулярное положение
Чередование пластин в агрегате
На клей фиксируется верхний квадрат, на котором рейки отсутствуют. Используя уголки, конструкцию аккуратно стягивают и крепят. Чтобы рекуперация тепла в системах вентиляции осуществлялась без потерь воздуха, щели заполняют герметиком. Формируются фланцевые крепления.
Вентиляционные решения (изготовленный агрегат) помещаются в корпус. Предварительно на стенах устройства необходимо подготовить несколько уголковых направляющих. Теплообменник располагают таким образом, чтобы его углы упирали в боковые стенки, при этом вся конструкция визуально напоминает ромб.
На фото самодельный вариант устройства
Остаточные продукты в виде конденсата остаются в нижней его части. Главная задача заключается в получении 2-х вытяжных каналов, изолированных друг от друга. Внутри конструкции из пластинчатых элементом осуществляется смешивание воздушных масс, и только там. Внизу проделывают небольшое отверстие для отвода конденсата через шланг. В конструкции проделывают 4 отверстия под фланцы.
Схема монтажа вентиляции с рекуперацией
Оптимально на входе установки предусмотреть место под фильтры. Конструкция покрывается минватой. На этом этапе устанавливается вентилятор, а сам агрегат совмещается с вентиляционной системой.
Самодельный рекуператор воздуха на видео ниже.
Расчёт аппарата
Для определения мощности рекуператора под конкретное пространство используют следующую формулу:
Формула для расчёта мощности
Пример! Для подогрева воздуха в комнате до 21°С, для которой требуется 60 м3 воздуха в час: Q = 0.335х60х21 = 422 Вт.
Чтобы определить КПД агрегата достаточно определить температуры в 3-х ключевых точках его входа в систему:
Расчёт КПД
Расчет окупаемости на видео ниже.
Теперь вам известно, что такое рекуператор и насколько он необходим современным вентиляционным системам. Данные устройства все чаще устанавливаются в загородных коттеджах, объектах социальной инфраструктуры. Рекуператоры для частного дома являются довольно востребованным товаром в наше время. При определенном уровне желания рекуператор можно собрать своими руками из подручных средств, как говорилось выше в нашей статье.
