Как проверить ротор болгарки мультиметром видео

Содержание

Удаление старой обмотки

Чаще всего вам не удастся обойтись без отжига якоря для удаления с него старой обмотки. Разумеется, перед этим вам нужно будет удалить коллектор. Лобная часть самой намотки должна быть удалена только после обжига. Делается это при помощи качественного зубила. Тщательно удаляем все ее остатки. Удалив намотку, прокладываете освободившиеся пазы, пользуясь для этой цели электротехническим картоном.

В целях большей его сохранности можно подложить под картон электротехническую пленку. Особенно это касается тех случаев, когда выполняется перемотка асинхронных электродвигателей: на них приходится большая нагрузка, так что изоляция должна быть максимально хорошей.

Устройство якоря

Якорь болгарки состоит из обмотки, которая проводит ток, и магнитопровода. В магнитопроводе находится вал, осуществляющий кручение. Конструкция магнитного провода образована пластинками и пазами, которые изолированы меж собой посредством покрытия лака. Разработана определенная последовательность укладки проводников якорной обмотки в пазы. Проводники образуют виток. Окончания его связываются на ламелях. Схема расположения начала стартового витка и окончания последнего составляется таким образом, что они замыкаются на одну ламель.

При постоянном перегреве мотора болгарки происходит оплавление якоря. В результате высокой температуры могут отпасть контакты проводов, которые соединяют первичную обмотку с коллектором. Все это приводит к тому, что ток не подается.

Как проверить коллекторный электродвигатель- наиболее частые поломки

Для определения и устранения неисправностей придется разбирать сам электроинструмент или электродвигатель других бытовых устройств по этой инструкции

Только перед тем как приступить к разборке, обратите внимание на искрение в контактно-щеточном механизме. Если оно будет повышенным (как на рисунке у нижней щетки), то это может свидетельствовать об износе или плохом контакте щеток, реже о межвитковом замыкании в коллекторе

В большинстве случаев причиной поломок коллекторных двигателей является износ щеток и почернение коллектора. Изношенные щетки необходимо заменить новыми одинаковыми по форме и размерам, лучше конечно оригинальными. Меняются они очень просто- либо нужно снять или сдвинуть фиксатор или открутить болт. В некоторых моделях меняются не сами щетки, а в сборе с щеткодержателем. Не забываем подключить к контакту медный поводок. Если же щетки целы, тогда растяните прижимающие их пружины.

Если контактная часть коллектора потемнела, тогда ее необходимо обязательно почистить мелкой наждачной бумагой (нулевкой).

Иногда вместе контакта щеток с коллектором образовывается канавка. Ее необходимо проточить на станке.

На втором месте по количеству неисправностей стоит износ подшипников. О необходимости их замены в электроинструменте свидетельствует биение патрона и повышенная вибрация корпуса при работе. Как проверить и заменить подшипники подробно рассказано в этой статье. В самых запущенных случаях начинают при вращении касаться якорь и статор- придется как минимум менять якорь.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Замена якоря начинается с разборки болгарки.

Внимание

Ремонт коллектора электродвигателя Капитальный ремонт с разборкой коллекторов производят в случаях: замыкания между смежными коллекторными пластинами; замыкания между коллекторными пластинами и втулками; замены поврежденных коллекторных пластин; полной замены изношенных пластин.

В первых трех случаях иногда удается устранить неисправность, не снимая коллектор с вала и не отпаивая все коллекторные пластины от обмотки якоря. Для сохранения в процессе ремонта правильной цилиндрической формы коллектора его стягивают по наружной поверхности хомутом, затем отворачивают гайку, сдвигают нажимной конус и осматривают внутреннюю поверхность коллектора.

Замыкание между пластинами чаще всего происходит вследствие попадания металлической стружки или капли припоя внутрь коллектора. Замыкание между пластинами и втулкой обычно происходит в углах миканитовой манжеты.

При ремонте в выточку «ласточкин хвост» вкладывают сегменты, вырезанные из формовочного миканита и выгнутые в горячем состоянии. Если перечисленные неисправности имеются на стороне коллектора, обращенной к якорю, то приходится отпаивать все соединения обмотки с коллекторными пластинами и снимать коллектор с вала с помощью винтового съемника. Для замены поврежденной коллекторной пластины ее отпаивают от обмотки, в стягивающем хомуте делают прорезь и устанавливают ее над поврежденной пластиной.

Повышенное биение коллектора на валу якоря может быть вызвано следующими причинами:

  • большим люфтом подшипника или разбитым посадочным местом подшипника;
  • износом резиновой амортизационной втулки заднего подшипника;
  • плохой балансировкой самого якоря. В этом случае даже при исправных подшипниках и амортизационной втулке при включении машины ощущается повышенная вибрация и замечается повышенный шум от вращения якоря. Подобный дефект устраняется балансировкой якоря на специальном балансировочном станке;
  • неравномерным износом коллектора или недостаточно точным изготовлением коллектора. Обнаружить повышенное биение коллектора можно с помощью микрометра, имеющего подпружиненную измерительную штангу. Измеренное таким образом биение коллектора не должно превышать 5 мкм. В противном случае поверхность коллектора нужно обработать в токарном приспособлении, в специальных призмах или другом приспособлении, дающем необходимую точность установки.

    Коллекторы якорей высокооборотных электродвигателей должны тщательно проверяться на величину биения.

Плохой прижим щеток к коллектору возможен при износе щеток, ослаблении упругости пружины в щеткодержателе, а также при люфте или заедании щетки в щеткодержателе.

Несоответствие между типом коллектора и материалом используемых щеток. Имеется четыре группы разновидностей щеток , различающихся типом материала и предназначенных для соответствующих видов коллекторов.

Возможно, этому поспособствовала трещина в корпусе, которую можно заметить только при нагрузке.

Как подобрать

Новый ротор при замене должен соответствовать параметрам прежнего неисправного. Если на фирменных болгарках (Макита, Бош и других) ротор в специализированных магазинах легко подобрать по наименованию модели, то для болгарки «китайского» производства существует большой риск сделать ошибку.

Рекомендации как подобрать, какие размеры являются главными для поиска, предложены в представленных далее видео.

По размерам, для Бош

Если имеются затруднения в наличии данных для поиска, следует снять размеры с якоря, подлежащего замене. Далее в разделе «поиск» вводится следующая информация:

  • производитель, например, Бош;
  • наружный диаметр сердечника;
  • номинальный диаметр посадки ведущей шестерни, ее тип;
  • линейные габариты ротора.

При наличии достаточно большого количества вариантов вводятся дополнительные параметры: длина сердечника, расстояние межу подшипниками и другие.

Неисправности в обмотках полюсов и устранение их

Катушки полюсов меньше подвергаются повреждениям, так как они неподвижно закреплены на полюсах. Чаще всего катушки повреждаются на углах внутри катушки, у места выхода внутреннего выводного конца вследствие неправильной установки его вначале намотки и тому подобное. К причинам повреждения можно отнести нарушение изоляции из-за того, что она плохо натянута, неравномерную укладку изоляции, выступы и заусенцы металлического каркаса и другое. Наиболее часто встречаются следующие неисправности обмоток полюсов: обрыв или плохой контакт, межвитковые замыкания и замыкание обмоток на корпус.

Межвитковое замыкание в катушках полюсов

Поврежденная катушка со значительным числом замкнутых витков имеет уменьшенное сопротивление. Ее можно легко обнаружить, если измерить сопротивления всех катушек измерительным мостом, тестером, методом амперметра и вольтметра (постоянным током) и другими. При измерении сопротивления методом амперметра и вольтметра испытуемая катушка включается в сеть через сопротивление, которым может регулироваться ток в катушке. По показаниям амперметра и вольтметра находят по закону Ома сопротивление катушки. Сопротивление всех катушек, не имеющих витковых замыканий, одинаково. В катушках с замкнутыми витками будет меньше сопротивление, чем в катушках, не имеющих замкнутых витков.

Замыкания в обмотках полюсов, если они находятся не на выводных концах, устраняют частичной или полной перемоткой. С катушки отматывают витки и одновременно производят осмотр. Если витковые замыкания вызваны увлажнением изоляции, то катушку следует просушить.

Обрывы в обмотках полюсов

Обрывы в обмотках полюсов бывают только в катушках, которые изготовлены из проволоки небольшого сечения. Место обрыва можно определить вольтметром, которым измеряют напряжение на всех катушках (рисунок 7, а). При обрыве в катушке вольтметр, подключенный к зажимам поврежденной катушки, покажет полное напряжение сети. На исправных катушках вольтметр не даст отклонений. Обрыв можно также обнаружить контрольной лампой или мегомметром. Обрыв, а также плохой контакт в доступных местах устраняют пайкой.

Рисунок 7. Определение места обрыва (а) и замыкания на корпус (б) в обмотках полюсов

Устройство болгарки

Схема подключения коллекторного двигателя.

Она имеет три главных узла:

  • якорь;
  • статор;
  • редуктор.

Якорем является вращающаяся деталь, имеющая обмотки, чтобы создавать нужный крутящий момент, который передается редуктору электродвигателя. Такие же обмотки имеет статор, который поделен на несколько частей. Электрический ток приходит на обмотку через угольную щетку и поступает к якорю. Затем ток приходит на следующую щетку и так далее, пока не будут задействованы все сектора статора.

В этой статоре установлен якорь. Этот элемент конструкции болгарки считается самым сложным, так как в нем запрессованы практически все обмотки.

Статор электродвигателя имеет одинаковый внешний вид. Характерными отличиями являются:

  • габариты магнитопровода;
  • число оборотов провода;
  • сечение провода.

Когда электричество пробегает через якорные обмотки, возникает магнитное поле, постоянно взаимодействующее с таким же полем статора. Такое взаимодействие запускает в работу электродвигатель. Иногда в состав статора входят постоянные магниты. К примеру, такие детали имеет электродвигатель стеклоочистителя легкового автомобиля. Каждый коллекторный электродвигатель способен работать от любого вида напряжения. При изменении ее величины имеется возможность настроить нужное количество оборотов.

Характерными неисправностями статора считается:

  • разрыв обмотки;
  • межвитковое короткое замыкание;
  • сгоревшая обмотка;
  • пробой изолирующей поверхности.

Схема проверки коллекторного двигателя.

Редуктор поддерживает определенные обороты и нужную скорость. Ремонт болгарки вполне доступен в бытовых условиях. Нужно только предварительно разобрать приспособление.

Для того чтобы сдвинуть кожух, нужно открутить винт, крепящий пластмассовую пластинку. Все детали будут на виду, кроме редуктора, который скрывает металлический колпак. Он не позволяет редуктору иметь сильный нагрев. Для снятия редуктора нужно открутить четыре винта. Таким образом обнажатся все механические детали болгарки.

Когда устройство включается в розетку и разгон диска происходит на повышенных скоростях, это значит, что обмотка статора получила витковое замыкание. Статор требует ремонта, чаще всего требуется его перемотка.

Кажется, что перемотка статора – это работа повышенной сложности. Бытует мнение, что проводить такие работы в домашних условиях практически невозможно. Ведь порой даже опытные обмотчики электродвигателя отказываются от такой работы. Однако, имея соответствующий опыт и определенные технические знания, можно обыкновенный трехфазный статор отремонтировать за несколько часов со всеми подготовительными работами.

Перед началом ремонта и перемотки статор нужно очистить от грязи и удалить из пазов старую обмотку. Эта работа делается с помощью стальных щеток. Кроме того, удаляется поврежденная изоляция. Для облегчения очистки от изоляции статор опускают в нагретое трансформаторное масло, которое размягчает оставшуюся изоляцию.

Процесс шлифования коллектора

Процесс шлифовки коллектора надо начинать с подбора наждачного материала. Для шлифовки коллектора рекомендуется использовать шлифовальную бумагу или надфиль.

Выбирайте шлифовальную бумагу нескольких номеров, начиная от №100 и выше.

Теперь приступайте к шлифованию. Приложив к коллектору деревянную колодку с закрепленной наждачной бумагой, вращайте дрель и, не сильно прижимая колодку к поверхности коллектора, шлифуйте.


Шлифовка коллектора в дрели

Операцию шлифования рекомендуется применять на уже работавших роторах с незначительной выработкой коллектора.


Правильное искрение щеток

Если вы произвели на роторе перфоратора Makita 2470 замену коллектора, то после его насадки на вал, коллектор надо проточить. Эта операция выполняется для устранения радиального биения поверхности ламелей нового коллектора относительно вала якоря.

Протачивать коллектор лучше всего на токарном станке с применением оправок. Но можно данную операцию выполнить и в домашних условиях. Правда, без дополнительного приспособления не обойтись.Видео поможет разобраться в проточке коллектора.

Как правило, щеткодержатели на перфораторах крепятся напротив друг друга. Продолжительная работа щеток приводит к образованию на коллекторе желобков, образующих волнистость на поверхности. Такую выработку можно устранить только на токарном станке, проточив коллектор.

Чтобы уменьшить образование желобков на коллекторе, надо стараться располагать щеткодержатели в шахматном порядке.

Ремонт полюсных катушек

Катушками полюсов называют обмотки возбуждения, которые по назначению разделяются на катушки главных и добавочных полюсов машин постоянного тока. Главные катушки параллельного возбуждения состоят из многих витков тонкого провода, а катушки последовательного возбуждения имеют небольшое количество витков из провода большого сечения, их наматывают из голых медных шин, уложенных плашмя или на ребро.

После определения неисправной катушки ее заменяют, собирая на полюсах катушку. Новые полюсные катушки наматывают на специальных станках с использованием каркасов или шаблонов. Полюсные катушки изготавливают намоткой изолированного провода непосредственно на изолированный полюс, предварительно очищенный и покрытый глифталевым лаком. К полюсу приклеивают лакоткань и обматывают его несколькими слоями микафолия, пропитанного лаком асбеста. После намотки каждый слой микафолия проглаживают горячим утюгом и протирают чистой тряпкой. На последний слой микафолия приклеивают слой лакоткани. Заизолировав полюс, на него надевают нижнюю изоляционную шайбу, наматывают катушку, надевают верхнюю изоляционную шайбу и расклинивают катушку на полюсе деревянными клиньями.

Катушки добавочных полюсов ремонтируют, восстанавливая изоляцию витков. Катушку очищают от старой изоляции, надевают на специальную оправку. Изолирующим материалом служит асбестовая бумага толщиной 0,3 мм, нарезанная в виде рамок по размеру витков. Количество прокладок должно быть равно количеству витков. С обеих сторон они покрываются тонким слоем бакелитового или глифталевого лака. Витки катушки раздвигают на оправке и вкладывают между ними прокладки. Затем стягивают катушку хлопчатобумажной лентой и прессуют. Прессовка катушки осуществляется на металлической оправке, на которую надевают изоляционную шайбу, затем устанавливают катушку, накрывают второй шайбой и сжимают катушку. Нагревая посредством сварочного трансформатора до 120 С, катушку дополнительно сжимают. Охлаждают ее в запрессованном положении до 25 — 30 °С. После снятия с оправки катушку охлаждают, покрывают лаком воздушной сушки и выдерживают при температуре 20 — 25 °С в течение 10 — 12 ч.

Рис. 107. Варианты изоляции сердечников полюсов и полюсных катушек:

1, 2, 4 — гетинакс; 3 — хлопчатобумажная лента; 5 — электрокартон; 6 — текстолит.

Наружную поверхность катушки изолируют (рис. 107) поочередно асбестовой и миканитовой лентами, закрепляемыми тафтяной лентой, которую затем покрывают лаком. Катушку насаживают на дополнительный полюс и расклинивают деревянными клиньями.

Как поменять старый редуктор на новый

Болгарки отличаются размерами, мощностью, производителями, но принцип компоновки комплектующих одинаковый. Новый якорь двигателя болгарки подбирается строго в соответствии с моделью вашего инструмента.

  • После откручивания всех крепёжных болтов кожуха, корпуса и редуктора вынимаем редуктор с якорем из корпуса. Обычно редуктор и якорь жёстко крепятся друг к другу. Чтобы их разъединить необходимо разобрать редуктор.

    Редуктор с якорем

  • Открутите болты крепления.
  • Вал ротора прикручен к корпусу редуктора гайкой. Открутите её. Снимите шестерню.
  • Далее, идёт подшипник. Чтобы его снять, иногда достаточно постучать деревянным бруском по корпусу редуктора. Но чаще всего прикипевший подшипник не снимается без некоторых хитростей. Между крыльчаткой и подшипником стоит пластина, которая прикручена двумя болтами к редуктору. Чтобы до них добраться, отломите кусок пластмассовой крыльчатки или разогретым гвоздём прожгите два симметричных отверстия. Второе отверстие необходимо для балансировки, если вы не собираетесь менять крыльчатку.
  • Открутите оба болта, постучите деревянным бруском по корпусу редуктора, и якорь отсоединится от него. При этом подшипник останется на валу. Снимите съёмником все подшипники с вала.

Видео: как снять и в чём могут быть трудности

Новый подшипник посадите в корпус редуктора со стороны ротора. Прикрутите пластину, из-за которой была сломана крыльчатка. Внутрь корпуса вставьте шестерню и наживите гайку так, чтобы она вошла в пазы шестерни. На новый якорь наденьте крыльчатку, вставьте якорь в корпус редуктора. Закрутите гайку.

Замена коллектора электродвигателя своими руками

Прибор ПУНС-5 с контролируемым якорем

Прибор предназначен для:

  • обнаружения обрывов и определения сопротивления обмоток якоря;
  • обнаружения межвиткового замыкания в обмотках якоря;
  • определения целостности обмоток статора;
  • обнаружения межвиткового замыкания в обмотках статора;
  • определения сопротивления изоляции обмоток якоря (статора) при напряжении 500 В (функция мегаомметра);
  • определения шага и угла укладки обмоток якоря.

Технические характеристики прибора ПУНС-5

Типоразмеры проверяемых якорей:

  • максимальный диаметр — 60 мм;
  • длина (вместе с валом) — 100. 250 мм;
  • мощность — 100. 2500 Вт.

Из-за истирания графита образуется мелкая крошка, которая вместе с пылью и влагой загрязняет зазор между графитовым контактором и держателем. В данном пространстве образуются наслоения, которые высыхают и затвердевают от нагрева щеток, тем самым фиксируя их.

Устройство коллекторный щеток

Данное заклинивание щеток из-за затвердевшей грязи в держателе часто является причиной невозможности запуска ранее исправно работавшего коллекторного электродвигателя. Пока работающий двигатель издает вибрацию, прижимная пружина может преодолевать сопротивления наслоений, и контакт с ламелями коллектора сохраняется. Но после выключения скопившаяся грязь застывает, щетка фиксируется и уменьшается из-за охлаждения, образуя зазор, разрывающий контакт с ламелями.

Ламели коллектора якоря электродвигателя

Проверить прижимную силу щетки можно поддев графит ножом или мелкой отверткой – контактор должен свободно двигаться в держателе, упруго отскакивая, ударяясь в ламели. В противном случае щетку и держатель можно почистить, промыть в растворителе, или немного спилить грани графитового контактора для большего зазора. Если выработка щетки почти дошла до порога ресурса, то ее лучше заменить на новую.

Важно

Для якорей мощных электродвигателей, у которых сопротивление обмоток составляет десятые доли Ом, эта погрешность может быть существенной. Для устранения погрешности переходного сопротивления используется 4-проводная схема измерения, показанная на рис. 46. При такой схеме измерения величина переходного сопротивления Rn практически не влияет на выходное напряжение U, которое в этом случае пропорционально измеряемому сопротивлению Rэ: U = lo*R3 (при условии R1=R2Rэ)

Сравнивая показания цифрового вольтметра различных секций обмоток якоря, можно судить о переходном сопротивлении между выводами секции и пластинами коллектора, то есть о качестве обжима или термоусадки (сварки) проводов в ламелях коллектора.

Обнаружение межвиткового замыкания в обмотках якоря

Для обнаружения межвиткового замыкания в обмотках якоря последний помещают в переменное электромагнитное поле, создаваемое с помощью внешней статорной катушки.

Настаторную катушку поступает переменное напряжение с генератора (рис. 5). С противоположной стороны от статорной катушки вблизи пазов якоря размещают датчик электромагнитного поля BS. При отсутствии межвиткового замыкания в обмотках наводится напряжение, но из-за симметричного расположения обмоток ток в обмотках отсутствует.

Вследствие этого суммарное электромагнитное поле, воздействующее на датчик BS, очень незначительно.

Нарезать определённое количество гильз и вставить в пазы очищенного якоря.

  • Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  • Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  • Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Неисправности щеточного аппарата

Щетки – слабое место коллекторного электродвигателя. В процессе работы они стираются, а графитовая пыль оседает на коллекторе и окружающих предметах. Пружины, которыми осуществляется прижим, либо объединены в один узел со щеткой и ее контактным поводком, либо входят в состав держателя. По мере стирания щеток пружины растягиваются и прижимают их слабее, контакт ухудшается. Этому еще способствует угольная пыль, попадающая в направляющие пазы. Возникают ситуации, когда пыль блокирует щетку, а силы пружины не достаточно, чтобы протолкнуть ее через это препятствие. Щетка «подвисает», и двигатель останавливается. При небольшом сотрясении контакт возобновляется, и двигатель работает снова.

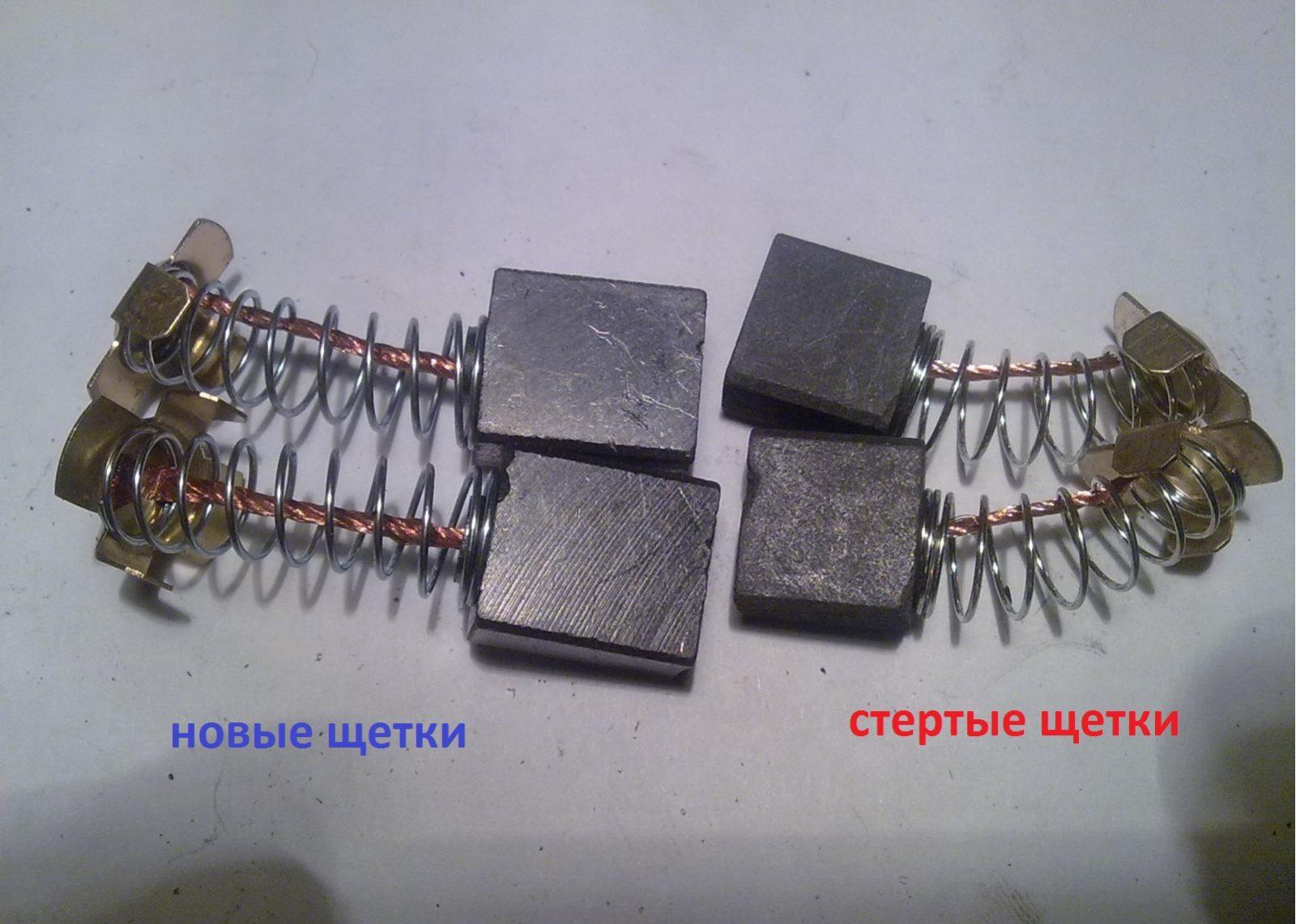

Стертые щетки нужно заменить на новые. Желательно купить те, которые предназначены для данного устройства, но такое не всегда возможно. Поэтому приобретаются щетки большего размера и подгоняются под нужный. Для этого используется мелкая наждачная бумага, расстеленная на ровной поверхности. Щетка плотно прижимается к ней и стирается до нужного размера, желательно — поточнее.

После замены щетки притирают к коллектору, подкладывая под них наждачную бумагу и прокручивая туда-сюда коллектор вместе с ней. В результате рабочая поверхность щетки должна полностью повторять форму коллектора. Но для большинства бытовых приборов и электроинструмента такая операция не потребуется, притирка произойдет сама на начальном этапе эксплуатации.

Стандартная диагностика

Пока взять устройство для диагностики, осмотрите якорь. Здесь случаются повреждения. Если проводка оплавилась, пригоревший изоляционный лак оставит чёрные следы как еще его называют специфичный запах. Попадаются погнутые и смятые витки или токопроводящие частички, к примеру, остатки припоя. Эти частички являются предпосылкой недлинного замыкания

меж витками. Ламели имеют загнутые края, именуемые петухами, для соединения с обмоткой.

По причине нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные либо пригоревшие пластинки. Меж ламелями может накапливаться графит от щёток, что тоже показывает на куцее замыкание.

Ремонт коллектора электродвигателя

Одна из наиболее частых причин ремонта коллектора эл. двигателя – образование шероховатостей на его поверхности.

Данная проблема возникает при:

  1. Нанесении царапин на медные пластины твердыми частицами, попавшими под щетки.
  2. Появлении окиси на поверхности пластин в результате длительной эксплуатации электрической машины в условиях повышенной влажности.
  3. Накоплении нагара из-за искрения щеток во время работы.

Все приведенные проблемы приводят к ухудшению контакта с щетками, а потому шероховатость требуется устранять. Восстановление коллектора электродвигателя в данном случае осуществляется путем шлифовки специальной бумагой (с абразивом мелкой зернистости) до образования идеально ровной и гладкой поверхности.

Вторая проблема, по причине которой необходимо выполнять ремонт коллектора электродвигателя постоянного тока, – образование желобков. Эти дефекты появляются в результате трения щеток, расположенных одна напротив другой. Длительная эксплуатация электрической машины в таком случае приводит к тому, что поверхность коллектора становится волнистой. Для обеспечения равномерного износа медных пластин, щетки следует располагать в шахматном порядке, максимально используя длину коллектора. Проблема наличия желобков устраняется проточкой на токарном станке без съема данного функционального узла с вала.

Выступление миканита между пластинами – проблема, возникающая естественным образом в процессе эксплуатации электродвигателя. Она вызвана тем, что используемый при производстве коллекторов изоляционный материал тверже меди. Контактные пластины изнашиваются под щетками быстрее, чем изоляция. Со временем она начинает выступать над поверхностью коллектора, ухудшая контакт и ускоряя износ щеток. Выступающий миканит устраняется путем продороживания пространства между пластинами при помощи специального инструмента. После удаления миканита на пластинах выполняются фаски, проводится шлифовка поверхности.

Биение коллектора возникает по таким причинам:

  • из-за неравномерно расположенных пластин в результате некачественной сборки;
  • из-за неправильной центровки якоря;
  • из-за неисправного подшипника электрической машины.

Восстановление коллектора электродвигателя в последнем случае проблема устраняется ремонтом подшипника, в первом – проточкой на токарном станке. В случае неправильной центровки якорь центрируется заново на специальном оборудовании.

Узнать цены на ремонт коллектора электродвигателя, перемотку электрического агрегата и другие Вы можете, изучив приведенный прайс-лист. Конечная стоимость услуги определяется в индивидуальном порядке, с учетом сложности проблемы и типа двигателя.

Сложная петлевая обмотка

При необходимости получить еще большее число параллельных ветвей применяют сложную петлевую обмотку якоря (рис. 13.8). Такая обмотка содержит две простые петлевые обмотки (m = 2), поэтому у нее число параллельных ветвей удвоено, т.е. 2а = 2 * 2р = 4р. Такие обмотки необходимы в машинах значительной мощности при низком напряжении сети: 12; 24; 48 В.

Для того чтобы распределение токов в параллельных ветвях обмотки якоря было одинаковым, необходимо, чтобы электрическое сопротивление этих ветвей не отличалось друг от друга и чтобы ЭДС, наводимые в секциях, составляющих каждую параллельную ветвь, были одинаковыми. При несоблюдении этих условий между параллельными ветвями появляются уравнительные токи, нарушающие работу щеточно-коллекторного контакта.

Исключение составляет простая волновая обмотка, секции которой равномерно распределены под всеми полюсами машины, поэтому магнитная не симметрия машины не вызывает появления в этой обмотке уравнительных токов. Что же касается простой петлевой и всех видов сложных обмоток якоря, то в них всегда имеются причины к появлению уравнительных токов. Это приводит к необходимости применения в указанных обмотках так называемых уравнительных соединений, по которым замыкаются уравнительные токи, разгружая щеточно-коллекторный контакт от перегрузки. Уравнительные соединения усложняют изготовление обмотки якоря и ведут к дополнительному расходу обмоточной меди.

Цены на ремонт якоря электродвигателя

Мощность, (кВт) Частота вращения,об/мин
3000 1500 1000 750
До 1,5 2740 2806 3417 4057
2.2 3090 3245 4154 4897
3 3642 3901 4973 5179
4 5012 4652 5413 6804
5.5 5296 5301 5978 7511
7.5 6630 6919 7312 11021
11 8139 8147 9937 13182
15 12088 12049 11737 14803
18,5 13001 13345 15217 24450
22 15057 15805 23408 25522
30 17648 18202 25857 29275
37 23803 25949 30677 40080
45 29055 28737 38389 48070
55 34546 32811 41481 60759
75 44670 48812 64472 82899
90 47893 51078 78166 99898
110 67202 73052 95759 122517
132 80848 87962 114110 147423
160 98012 106439 138740 179116
200 123101 132548 173924 ———-
250 154120 167435 ———- ———
320 237156 ————— ———- ————
кВт 3000 об/мин 1500 об/мин 1000 об/мин 750 об/мин

КОЭФФИЦИЕНТЫ ПРИМЕНЯЕМЫЕ ПРИ РАСЧЕТЕ:

  • Однофазные-1.5;
  • Иностранного производства -1.5;
  • Взрывобезопасные – 1.3;
  • Срочный – 1.5;
  • Двухскоростные – 1.5; Двухскоростные с независимыми обмотками – 2.
  • Старого образца типа АО, А, ВАО -1,5
