Электрические поломки

Итак, к самым распространенным электрическим неисправностям относятся:

  • повреждение кабеля питания на входе в УШМ;
  • износ или деформация угольных щеточек;
  • неисправная кнопка запуска;
  • короткое замыкание или же обрыв статора;
  • короткое замыкание или обрыв ротора;
  • износ или расслоение коллекторых ламелей.

Электрические поломки рекомендуется определять с помощью тестера или иного устройства. Болгарка характеризуется достаточно простой электросхемой, которая не нуждается в особых познаниях. Нужно лишь быть предельно осторожным и соблюдать правила безопасности.

Самой распространенной причиной является обрыв питающего провода. Решается эта проблема его полной заменой или исключением из электросхемы участка, который вышел из строя. Обнаружить неисправность можно с помощью обыкновенного тестера.

Если у вас нет в наличии этого прибора, то можно воспользоваться специальной индикаторной отверткой.

Также стабильное функционирование электрического инструмента находится в зависимости от состояния угольных щеточек. Полный контакт этих элементов с ламелями и общее состояние влияет на работу роторного коллектора. Кстати, своевременная смена этих деталей позволяет предотвратить многие поломки.

Уровень износа щеток определяется характером искрения в районе расположения коллектора. Искрение, как правило, должно быть ровным по всей площади пятна контакта ламелей и угольных щеток. Искрение по кругу свидетельствует о неисправности в цепочках ротора.

В УШМ рекомендуется использовать лишь оригинальные угольные щетки. «Самопальные» изделия устанавливать можно, но лишь на короткий срок.

Поломки кнопки запуска зачастую проявляются в ненадежном или затруднительном запуске инструмента. Неисправность данного плана возникает и пропадает самопроизвольно.

Не стоит пользоваться УШМ со сломанной кнопкой активации. Эта поломка может привести к заклиниванию рабочего элемента при работе, что повлечет за собой более серьезные последствия. При этом починка заключается в банальной замене поврежденной детали.

О поломке статора может свидетельствовать непроизвольная раскрутка вала. УШМ при этом будет набирать предельные обороты. Причиной здесь может служить межвитковое замыкание в статорной обмотке.

Многие неисправности могут быть устранены лишь опытными специалистами. Увеличить срок службы статора можно лишь регулярной смазкой, чисткой и заменой подшипников и угольных щеточек.

Как правило, статор в болгарке ломается очень редко. К этой неприятности может привести перегрев УШМ при эксплуатации. Проявляет себя поломка существенным нагревом конструкции инструмента и появлением горелого запаха.

Поломка ротора в УШМ может быть следствием неправильного использования оборудования, регулярных перегревов, попаданием пыли в коллекторные ламели и несвоевременной/неправильной замены угольных щеточек.

Сначала на коллекторе увеличиваются размеры искры, после этого возникает аромат гари и дым. Работа болгаркой с неисправным редуктором характеризуется сильным гулом и стуком.

Ремонт ротора, как и ремонт болгарки своими руками, — это очень непростая процедура. Потому для этой цели лучше обратиться к специалистам сервисцентра, которые произведут ремонт болгарки интерскол очень качественно и оперативно.

Починка редуктора УШМ

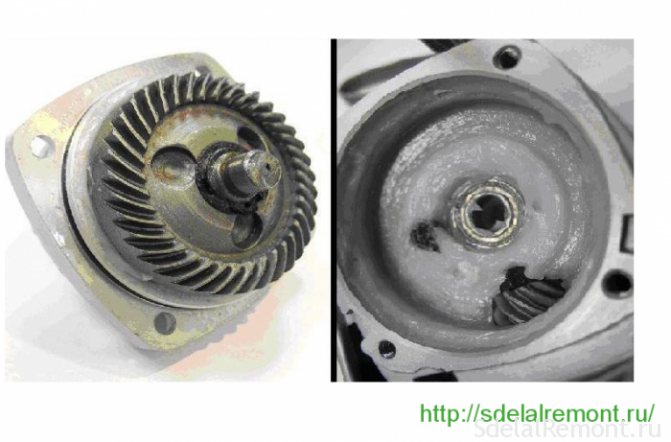

Уровень износа шестеренок редуктора можно проверить по пятну контакта. Редуктор заранее чистят от старого смазочного материала. На самую маленькую шестеренку детали нужно нанести специальную синьку, после чего провернуть ее. Далее, необходимо снять крупную шестерню с косыми зубчиками и взглянуть с помощью увеличительного стекла на пятно контакта, которое в идеале должно быть не меньше пятидесяти процентов поверхности зубчика. Иначе шестерню нужно будет заменить или же изменить профиль зубчика. Однако эту поломку может устранить лишь мастер с большим опытом. Зачастую срезанные, зализанные или деформированные шестеренки подлежат полной замене.

Установка шлифовальной ленты

Для проделывания следующей работы потребуется кусок шлифовальной ленты. Её нужно будет нарезать на полоски соответствующей ширине якоря, после чего загнуть края и всунуть в прорези. Так нужно проделать с каждой канавкой на якоре.

Результатом проделанной работы станет лепестковая насадка для выполнения шлифовки самых разнообразных изделий. Ну а если нужна обычная, круглая шлифовальная насадка, то и здесь якорь со сгоревшей болгарки придёт на помощь.

Просто возьмём и обернём шлифовальной бумагой вал якоря, отрежем кусок и заведём его концы в одну из канавок. Установив шток якоря в патрон дрели или шуруповёрта, можно с пользой использовать сделанную самоделку из сгоревшего двигателя болгарки.

Ремонт USM Interskol

Болгарский «Интерскол» может работать в течение многих лет.

Наряду с редким отказом болгарского редуктора, в котором пара передач и подшипник являются слабым звеном, в статоре есть случаи сбоев.


Чтобы заменить шестерни редуктора, требуется корпус редуктораразбирать на части, выпустив обложку поз.6. Приводной штифт 11 прижимается к валу поз. 8 и удаляется с помощью пресса. Подшипник поз. 9 снят с помощью съемника.

Ремонт статора Bulgarks Interskol может выполняться независимо, если вы знаете необходимые данные. При разборке сгоревшего статора вы должны рассчитать количество оборотов используемого провода, его поперечное сечение.

Как удалить шпиндель: советы

Ось шпинделя работает совместно с главной шестерней, которая в своем составе имеет:

  • корпус;
  • подшипник;
  • резиновые манжеты.

Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, для чего применяются специальные приспособления.

Удалив шестерню, корпус устанавливают в тиски

Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, на котором надет подшипник. Удаление подшипника делается вышеописанным способом

Разборка редуктора должна выполняться регулярно, особенно когда инструмент подвергался интенсивной эксплуатации. Проведя разборку, выполняют замену смазки. Чаще всего применяется «Литол-24». Надо сказать, что смазка должна меняться постоянно через определенный период. Это позволяет увеличить срок работы редуктора на много лет, благодаря пониженному износу его составляющих деталей.

Болгарка из дрели (Видео)

Для такового преобразования пригодятся дома последующие инструменты:

Пока начинать преобразование, нужно убедиться, что в ближайшие дни не пригодится в работах сама дрель. И потом довольно следовать пошаговой аннотации:

  1. Выбрать насадку для будущей болгарки.
  2. Взять прут из стали маленького поперечника и сточить один из его краев. Это действие нужно для наилучшего вхождения конкретно в насадку. Также для наилучшей сцепки следует немного сточить места, которые будут соприкасаться с лепестками патрона и самого прута.
  3. Произвести фиксацию всех частей.

Резвый и обычный метод сотворения болгарки

Существует и 2-ой, более непростой метод достигнуть хотимого результата.

  1. Происходит извлечение патрона. Для болгарки он не надо, потому его конечно прочистить, смазать и поместить хранить.
  2. Выбрать насадку для грядущего инструмента. Лучше, чтоб это была деталь из крепкой стали, облегченный вариант тут будет неуместен.
  3. Выбор прута. Он нужен таковой длины, чтоб на 1,8-1,9 см его часть выступала вне дрели. Дальше следует один из его концов сточить рашпилем, чтоб по причине вышел пруток, совершенно совпадающий с гнездом в самой насадке. Перед стыком стоит намазать его концы машинным маслом для наилучшего прохождения.
  4. Установка шарикоподшипника осуществляется в район для вывода. Через него будет продеваться пруток с предстоящей фиксацией у основания. Если Такой шаг не нужно, пруток фиксируется на собственном же месте.

Ремонт Уша Макиты

Особенностью семьи болгар Макита является быстродействующая защитная оболочка поз.19.


Болгары из Макиты часто приходят на ремонт. Но причина большого процента подделок, которые наводнили российский рынок.

Этот Makita. надежный, долговечный инструмент. Но, как и все угловые шлифмашины, он страдает от отказа редуктора, его передач.

Для замены зубчатых передач редуктора прибегают в случае их заклинивания или разрушения.

Для ремонта Makita 9069 или Makita 9558 HN необходимо демонтировать болгарского.

Если редуктор неисправен, и это определяется появлением хода шпиндельного вала, коробка передач заклинивается, а шестерня сдвигается, редуктор должен быть отсоединен от корпуса статора. Отпустите угольные щетки поз. 35, отвинтите четыре винта поз.10 и отсоедините корпус редуктора от корпуса статора поз. 37.

На следующем шаге отвинтите четыре винта из положения 18, удерживающего крышку ротора поз. 15. Ведомая шестерня поз.14 удаляется с помощью персидского. Зубчатая шестерня поз. 43 фиксируется с помощью ключа и фиксируется гайкой поз. 42. Подшипники вала ротора поз.3 удаляются с помощью съемников.

Разбираем редуктор УШМ

В процессе починки редуктора самой трудоемкой работой считается демонтаж шестерней и опорного подшипника.

Сама процедура разборки начинается со вскрытия крышки и отключения статора и ротора. Последний зажимается в тисках для того, чтобы выкрутить гайку, крепящую малую шестеренку.

В редукторной крышке запрессован шпиндельный подшипник. Для того чтобы его достать, иногда нужно демонтировать стопорное кольцо.

Если же подшипник сильно деформирован, от его проще достать с помощью отвертки.

Крупная шпиндельная шестеренка может закрепляться несколькими способами:

  • с помощью шпонки;
  • с помощью напрессовывания на шпиндель.

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

  • зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
  • снимите шайбу поз.59.;
  • вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.


Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

Распространенные проблемы в работе УШМ

Болгарка является довольно неприхотливым инструментом, т. к. рассчитана на работу с высокими нагрузками и в запыленной среде. Основные проблемы в ее работе в большинстве случаев связаны с неправильной эксплуатацией, а также с несоблюдением сроков техобслуживания и плановых ремонтов. Чаще всего встречаются следующие неисправности:

  1. УШМ не включается. Самая распространенная причина такого явления — обрыв проводов в кабеле питания или неисправность выключателя. А у болгарок с электронным управлением — выход из строя блока регулировки скорости или плавного пуска.
  2. Болгарка работает на малых оборотах. Как правило, это связано с межвитковым замыканием в обмотках ротора или неисправностью электроники.
  3. УШМ сильно греется. Нередко это происходит из-за нарушения соотношения рекомендуемых рабочих циклов и перерывов. Кроме того, нагрев может быть следствием плохого охлаждения двигателя из-за пыли, скопившейся внутри корпуса.
  4. Болгарка искрит. В этом случае основные причины — это стирание угольных щеток или износ коллектора электродвигателя. Щетки также искрят при повышенном загрязнении и окислении пластин коллектора.
  5. Болгарка дымит. Обычно это наблюдается при слишком интенсивной эксплуатации и заполнении каналов воздушного охлаждения пылью. Причинами того, что инструмент дымит, также могут быть замыкания в обмотках ротора или статора.
  6. УШМ гудит, но не вращается. Как правило, это происходит при заклинивании шестерен редуктора или выходе из строя подшипников.
  7. Сломалась кнопка фиксации шпинделя. Причиной этого является попадание внутрь фиксатора пыли, вызывающей износ его штока.
  8. Сломались подшипники. Выход из строя подшипников чаще всего происходит после длительной эксплуатации и работы с ударными нагрузками.

Еще одной достаточно распространенной неполадкой болгарок является заклинивание прижимной гайки.

Уход и правильная эксплуатация болгарки

Чтобы болгарка работала долго, придерживайтесь правил:

  1. Следите за целостностью изоляции провода, вилки. Не снимайте защиту.
  2. Проводите смазку и чистку всего инструмента.

  3. Регулярно проверяйте износ щёток и загрязнение щёткодержателей.
  4. Не перегревайте инструмент.
  5. Не бросайте.
  6. После выключения болгарки дождитесь остановки вращения круга, потом кладите её на землю. Когда двигатель останавливается, инструмент через вентиляционные отверстия всасывает вместе с потоком воздуха частички земли и другие жёсткие фракции, которые ударяются об обмотки двигателя. В результате происходит обрыв или замыкание.

  7. Старайтесь не пользоваться болгаркой в зимнее время года на улице. Пока вы работаете, двигатель нагревается. Воздух ледяной. В результате образуется конденсат. Влага для двигателя губительна.
  8. Всегда ставьте те круги, которые рекомендует изготовитель инструмента. Если болгарка на 180 мм, не ставьте туда более 200 мм. Чем больше круг, тем меньше должны быть обороты. Вам придётся снять защиту, а обороты будут превышены. Колебания и вибрации увеличатся. В результате круг разлетится на части. Это чревато не только серьёзными травмами. Разбивается подшипник редуктора, стираются шестерни.

Если вы активно пользуетесь болгаркой, значит, вы хороший мастер. Разобраться в устройстве инструмента и починить его своими руками для вас не составит особого труда. Сначала найдите неисправность и определите, какие узлы следует проверить

Ремонтируйте болгарку осторожно, без спешки, чтобы мелкая поломка не превратилась в крупную

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

  1. Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.
  2. Выкручиваются 4 винта, крепящие корпус редуктора.
  3. Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.
  4. Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
  5. Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
  6. Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Методом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.
