Установка светодиодных ламп 12v в люстре вместо галогеновых

Ошибка №2 Пульсации

Почему-то многие забывают, что светодиодные лампы помимо экономии могут
оказаться очень вредным источником освещения.

Нередко бывало, что человек, поменяв у себя в комнате лампочки накаливания
на современные Led, начинал испытывать дискомфорт и чаще
болеть. И дело здесь вовсе не в недостатке количества света, а в его качестве!

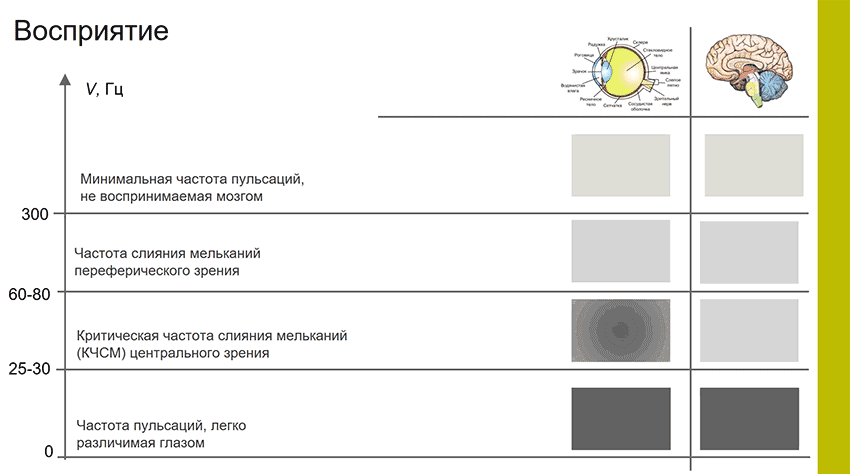

Речь идет о вредных пульсациях.

Их очень легко выявить еще на стадии покупки лампы в магазине. Просто
попросите продавца включить светильник и посмотрите на него через экран
мобильного телефона.

Обратите внимание, многие светодиодные лампы начинают усиленно пульсировать
только после уменьшения их яркости диммером. В обычном режиме вы этого можете и не заметить

В обычном режиме вы этого можете и не заметить.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

• полное или частичное отсутствие освещения;
• появление кратковременного мигания;
• самопроизвольное отключение света во время работы прибора;
• выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

• неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
• перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
• выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

• неправильное подключение изделия к сети;
• кратковременное замыкание, появившееся в цепи;
• неправильный монтаж прибора;

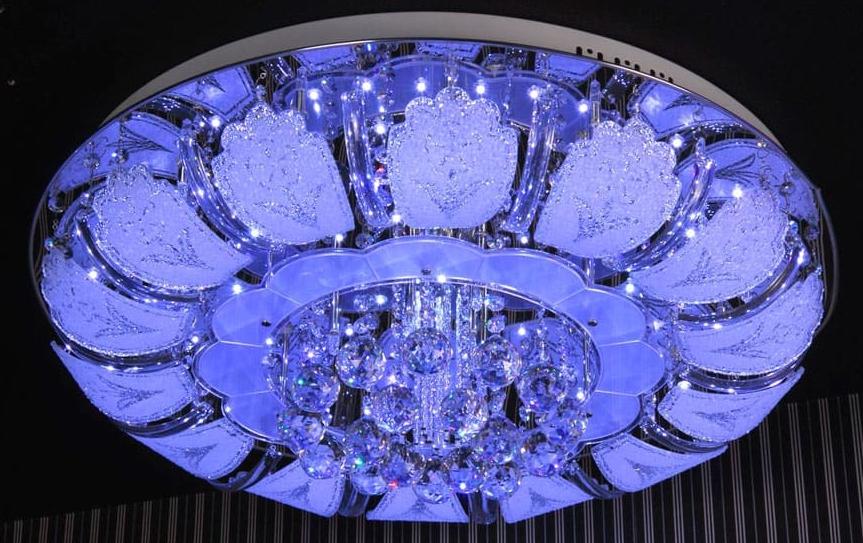

Светодиодная люстра на потолке

• несоблюдение схемы его подключения;
• изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

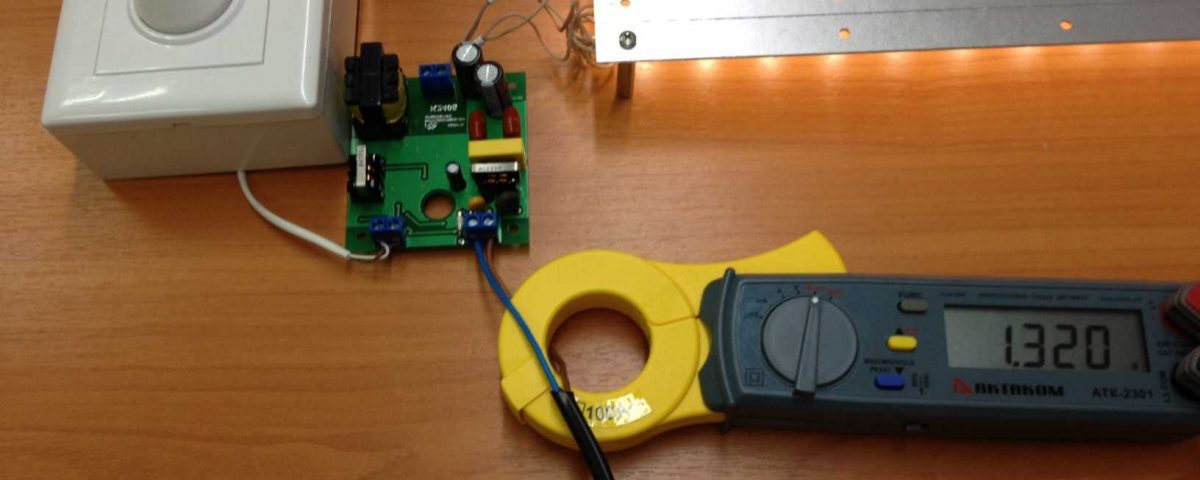

Ремонт светодиодной лампы с заменой драйвера для светодиодов

Если вы не желаете заниматься поиском сгоревшей радиодетали или у вас просто нет такой возможности. Произнесём, нет в настоящее время мультиметра для проверки детали, то можно поступить несколько несложнее. Идете до ближайшего радиомагазина в вашем городе и покупаете так называемый драйвер. По сути, стабилизатор усилия для светодиодов

Здесь важно выбрать стабилизатор, который будет обеспечивать труд светодиодов нужной мощности. То есть смотрим на заявленную мощность лампы и упрашиваем драйвер, который может обеспечить данную мощность

Теперь подавайте вновь обратимся к конкретному случаю

Теперь подавайте вновь обратимся к конкретному случаю.

Откручиваем отражатель от корпуса.

Снимаем рассеиватели светодиодов.

Обрезаем провода от престарелого драйвера, лучше выпаять, чтобы обеспечить соединение между платой драйвера одним цельным проводом.

Припаиваем провода новоиспеченного драйвера на место старых.

Здесь важно не перепутать вход и выход, по-иному все сгорит, так и не заработав

Еще раз все проверяем и собираем лампу обратно. При необходимости изолируем драйвер и наносим термопасту. Этот вариант неплох тем, что здесь фактически необходимо перекусить провода на входе и на выходе у престарелого драйвера, подключить провода от новой платы и все. Лампу можно собирать назад. Единственное ограничение, этот вариант не подойдет в случае, если неисправностью является перегоревший светодиод.

Если вам негде приобрести драйвер, а может просто хотите испытать свои силы в радиоконструировании, то вы можете сделать его сами. Благо отдельный из схем довольно простые в сборке, потребуют минимум радиоэлементов, и не бедствуют в наладке. Электросхемы драйверов для светодиодов, которые можно применить, в том числе и для светодиодной лампы, повергнуты в нашей статье «Драйверы для светодиодов своими руками». О самой же светодиодной лампе можно разузнать подробнее «Светодиодная лампа».

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Светодиоды или светодиодные лампочки?

Давайте, прежде чем переходить к практическим вопросам ремонта, для начала выясним, какие светодиодные лампочки и светодиоды применяются в люстрах, и как они подключаются.

Светодиодная лампа и светодиод – есть разница?

Разница принципиальная. Давайте разберёмся.

Какие светодиоды используются в люстрах

Светодиоды бывают одноцветные (в люстрах, как правило, используются синие или белые), двухцветные (красно-синие), и многоцветные (например, красный-синий-зеленый). В конце статьи дам ссылки, можно будет посмотреть, что сейчас есть в продаже. Там же – много справочной информации.

Напряжение питания одноцветных светодиодов – 2..2,4 В (красный, желтый, желто-зеленый, оранжевый) или 3,0…3,6 В (белый, голубой, зеленый, пурпурный, розовый). Эти два диапазона – для светодиодов разных цветов, у них немного разные физические принципы работы. Соответственно, и яркость свечения сильно отличается.

Вот Справочная таблица по напряжениям и другим параметрам светодиодов, взята с сайта продавца:

Таблица параметров светодиодов для люстр (и не только!) разных цветов.

Прямой ток (If) всех моделей равен 20 мА. Этот ток является оптимальным, с точки зрения соотношения яркость/долговечность. То есть, чем меньше ток, тем дольше светодиод будет работать. И чем больше ток, тем ярче.

Многоцветные (multi-color) можно разделить на два вида, по способу переключения цветов:

1. Светодиоды без управления, с автоматическим переключением цветов. Переключение бывает быстрое и медленное, цветов два или три.
2. Светодиоды с управлением, когда для включения того или иного цвета (2 или 3) нужно подать напряжение на нужный вывод светодиода. Напряжения, в зависимости от цвета могут быть разные – 2 или 3 Вольта.

Бывают светодиоды на напряжение 5В. В основном, это относится к двухцветным моделям. Тогда, применяется вот такой драйвер:

RB Synchronous double controller – драйвер на последовательные светодиоды 5 В

На этом драйвере написано “RB Synchronous double controller”. Количество светодиодов – 31-40 шт, напряжение на каждом – 5 В. Более подробно надписи и параметры подобных драйверов будут рассмотрены ниже.

Конкретной информации по по типам светодиодам в интернете мало, и использовать её трудно – ведь светодиоды прозрачные, и не имеют надписей. Остается только ориентироваться на описания у продавцов (ссылки будут в конце статьи). Либо выяснять опытным путем. Ниже, в части про ремонт, будет рассказано как.

В люстрах используются светодиоды с прозрачным круглым корпусом, диаметр – 5 (4,8) мм. Ещё особенность – светодиоды в люстрах без линзы, с укороченным корпусом, типа “соломенная шляпа”. У них широкая диаграмма направленности.

Светодиоды имеют проволочные выводы под пайку. Хотя, в люстрах их никогда не паяют, а вставляют прямо в разъем “мама”. Главное – соблюдать полярность.

Светодиодные лампочки в люстрах

Светодиодные лампочки в 99% – на напряжение 12 В переменного или постоянного тока. Чаще всего сейчас попадаются лампочки с универсальным питанием, на 12 VDC/VAC, которые питаются от электронного трансформатора на 12 В переменного тока. Такие трансформаторы (точнее, источники напряжения, или драйверы) гораздо дешевле, чем на постоянный ток.

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока. Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае

Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Схемы драйверов и их принцип работы

Расположенные в колбе кристаллы работают от постоянного тока низкого напряжения. Диоды могут функционировать в определенном диапазоне, который создает встроенный преобразователь.

Устройство выполняет такие задачи:

• выпрямление электричества;
• понижение его до заданного значения;
• стабилизация напряжения;
• защита от электромагнитного излучения;
• сглаживание импульсов.

В зависимости от конструкции драйверы подразделяются на такие категории:

1. Со стабилизацией тока. Устройство работает по принципу широтно-импульсной модуляции, создавая ровный и равномерный сигнал, обеспечивающий качественную и долговременную службу кристаллов. Изделия отличаются высоким КПД, способностью преобразовывать ток любого напряжения, широким температурным диапазоном эксплуатации. Основой устройства является микросхема, подключаемая непосредственно к сети. Оно нашло применение в лампах, которые используются для уличного освещения и в системах пожарной сигнализации.
2. Со стабилизацией напряжения. Основой блока является электронный чип, который отвечает за точные границы выходного сигнала. Благодаря этому исключается риск сгорания лампы из-за пиковых нагрузок и достигается ровное свечение. Минус заключается в дороговизне изделия.
3. Без стабилизации. Узел смонтирован на плате и имеет довольно простое устройство, что сказывается на конечной цене товара. Преобразователь, резистор и конденсаторы защищают кристаллы от помех сети, короткого замыкания, сглаживают пульсации и выпрямляют ток. Достоинством является простота ремонта светодиодных ламп и вариативность выходного сигнала. Недостаток в том, что устройство преобразует входной сигнал без его стабилизации, что приводит к сгоранию диодов. Такие модели используются при производстве ламп малой мощности, использующихся для подсветки поверхностей и объектов.

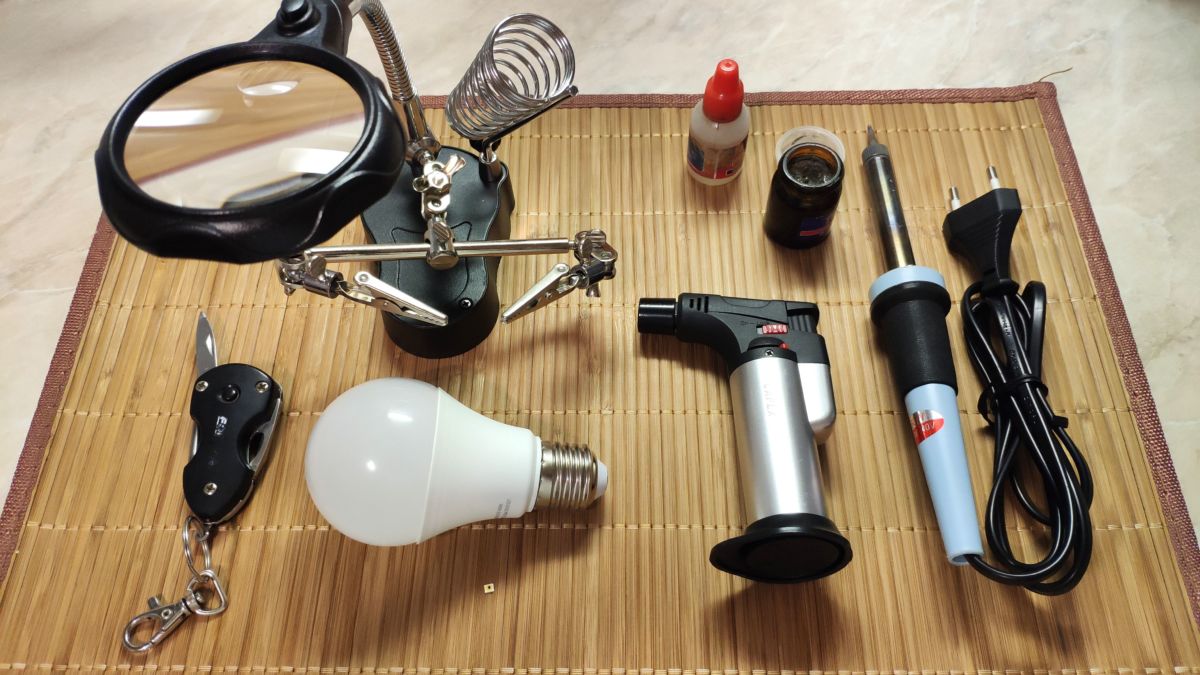

Что потребуется для починки светодиодной лампочки

Ничего сверхъестественного из инструментов приобретать не придется. В каждой семье обычно есть паяльник, желательно, чтобы он был с тонким жалом. Вместе с ним обычно имеется припой и канифоль (либо флюс, содержащий припой), либо кислота для пайки. Также будут нужны и пинцеты — без них никуда.

Кроме этого, для комфортного проведения работ, желательно иметь держатель (третья рука), либо помощника, который придержит плату со светодиодами. Для быстрого разогрева платы со светодиодами мы рекомендуем использовать компактную газовую горелку. Она позволит быстро отпаять перегоревший светодиод и мгновенно припаять на его место старый. Купить газовую горелку можно в любом магазине табака и стоимость составляет около 350 рублей. Но, если вы не намерены сильно тратиться, подойдет и турбозажигалка.

Но главным компонентом нашего ремонтного набора является еще одна вышедшая из строя светодиодная лампа, желательно такого же типа. Именно она послужит донором запчастей для ремонтируемой лампочки. Т.к. обычно перегорает лишь 1 светодиод, то 7 других пригодятся вам для ремонта выходящих из строя устройств.

И да, после того, как вы почините лампочку, потребуется приклеить на прежнее место ее плафон, а значит нужно запастиcь и супер-клеем (или аналогичным прозрачным клеем для пластика).

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Схема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

Простейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
4. Мигание — когда свет моргает каждую секунду.
5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать.

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Основные причины поломки светодиодного светильника

Чтобы суметь быстро и качественно отремонтировать светодиодный светильник своими руками, нужно определить причину его поломки. Как говорится, правильная постановка диагноза — уже 80% пути к излечению.

Итак, чтобы разобраться в том, каковы самые уязвимые части ЛЕД-лампы, нужно разобраться, собственно, в ее устройстве. Светодиодная лампа состоит из 3 основных элементов:

• корпус;
• внутренняя оснастка;
• оптическая система.

К внутренней оснастке относятся драйвер и радиатор. Драйвер регулирует и стабилизирует под электричество, а радиатор — охлаждает нагревающиеся элементы, что, собственно, предотвращает преждевременную поломку светодиода.

Драйвер ЛЕД-лампы

Сейчас в продаже можно найти элементарное светодиодные светильники с очень слабым радиатором или практически без него, но без драйвера работы светодиода невозможно. Дело в том, что подключаются стандартная электросети, напряженностью 220 вольт. А сам светодиод используют для работы от 8 до 24 вольт.

Теперь нам осталось обсудить состав оптической системы. Оптическая система состоит из рефлекторов и индикаторов. Именно эти составляющие части преобразуют модулируют светодиодной лампой свет в удобную для нас форму.

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Схема драйвера для светодиодов в люстре

Схема очень простая, может, кому-то пригодится в ремонте:

Драйвер питания последовательных светодиодов люстры. Схема электрическая

Коротко устройство. Балластная ограничительная цепочка – С1, С2, R1. На этой цепи падает бОльшая часть напряжения. Далее переменное напряжение поступает на диодный мост, и потом – на фильтр R3, C3, R2.

Если нужно немного поднять напряжение на выходе драйвера под нагрузкой (т.е. уменьшить его выходное сопротивление, см. часть статьи с расчётами), то можно поднять ёмкость конденсатора фильтра до 10…20 мкФ. Тогда количество светодиодов можно будет немного увеличить.

А если нужно уменьшить количество светодиодов в люстре (например, часть перегорела), то можно уменьшить емкость балласта, убрав один из конденсаторов С1, С2. Это экспериментально.

Как отремонтировать светодиодный светильник

Светодиодные светильники всё увереннее заменяют привычные и уже морально устаревшие традиционные лампы накаливания. Но каким бы ни было идеальным устройство, она всё равно может ломаться.

Основная причина поломки светодиодного светильника — перегрев. Перегрев чаще всего происходит при эксплуатации LED лампы в повышенных атмосферных температурных диапазонах или при дефектах цоколя. Также причиной поломки LED лампы может быть неисправность драйвера, небольшого компонента, отвечающего за регулировку подачи электропитания к лампе.

Сегодня мы рассмотрим все основные причины и виды поломок светодиодных светильников, а также способы их ремонта. Кроме этого, обязательно рассмотрим ситуации, когда покупка нового светодиодного светильника является более рентабельной и целесообразной, чем попытка его отремонтировать.

Похожие записи:

Как сделать фонтан своими руками без насоса: как работает вечный фонтан без электричества в домашних условиях Как сделать бассейн на даче своими руками? Автомобильный усилитель сабвуфера с фильтром и преобразователем Как сделать простой эми излучатель своими руками! Oled дисплеи и arduino Схема импульсного лабораторного блока питания на tl494
