Как самостоятельно отремонтировать светодиодный прожектор

Устраняем мигание LED-прожектора

С проблемой мигания рано или поздно сталкивается каждый владелец светодиодного прожектора. Причиной такого поведения может быть неправильная работа электронных компонентов или потеря работоспособности светодиодов. В данном разделе мы рассматриваем, каким образом отремонтировать светодиодный прожектор с мощностью в 10 Вт. Такая мощность встречается чаще всего, а общая конструкция приборов схожа, поэтому решение проблемы универсально.

Светодиод представляет собой матрицу из 9 кристаллов, каждый из которых имеет мощность в 1 Вт. Эти кристаллы соединены в три последовательные схемы и залиты люминофором – веществом, преобразующим получаемую энергию в свет. Светодиод на 10 Вт состоит из трёх линеек кристаллов, которые параллельно подключаются к питанию, идущему от драйвера.

Перегорание одного из кристаллов в светодиоде приведёт к миганию во время работы. Характер мигания может быть как периодическим, с равными паузами, так и хаотическим. По разным причинам сгорание матрицы может вести к полному отключению светодиодного элемента, либо к отказу одной-двух линеек кристаллов.

Почему матрица мигает или не светится при перегорании

Кристаллы, залитые люминофором, соединяются между собой подводами, которые в случае с продукцией высокого качества делаются из золота, а в бюджетных приборах – из меди. Слишком сильное нагревание матрицы и соединительных контактов приводит к тому, что эти нити отслаиваются от кристаллов. Поэтому вся матрица или часть её отключается. После остывания нить возвращается в исходное положение и работа возобновляется. После повторного нагрева до критической отметки контакт снова прерывается и матрица гаснет. Этот цикл в процессе работы продолжается бесконечно, а для наблюдателя выглядит как мигание лампы. Полный выход светодиода из строя происходит, когда одна из нитей перегревается настолько, что отпадает от кристалла.

Советуем почитать:как проверить светодиод мультиметром

Зная о таком поведении, можно проверять состояние матрицы диодных прожекторов своими руками. Для этого нужно вооружиться не слишком острым предметом и нажать на те места матрицы, в которых проходят соединительные нити. Конечно, прожектор в это время должен быть включённым. Если при надавливании на один из путей прибор загорается, проблема найдена. В данном случае остаётся правильно заменить испорченный чип.

Это происходит, потому что кристаллы соединяются в матрице параллельно-последовательно, а питание от драйвера подаётся в виде постоянного тока. Поэтому после выгорания одной линейки, две оставшиеся получают силу тока в 1,5 раза больше номинальной. Работа под повышенной нагрузкой приводит к ещё большему нагреванию матрицы и быстрому сгоранию других нитей.

Ремонтируем матрицу

Замена светодиода при перегорании кристаллов на матрице не является чрезмерно сложной процедурой. После приобретения аналогичного по характеристикам компонента и специальной термопасты, необходимой для монтажа, нужно:

  1. Разобрать корпус прожектора, открутив крепёжные болты на корпусе.
  2. Снять линзу или стекло.
  3. Демонтировать рассеиватель.
  4. Открутить крепёжные винтики матрицы и аккуратно отпаять токопроводящие выводы. Для этого лучше всего подойдёт бесконтактная паяльная станция с термофеном.
  5. Смазать новый светодиод термопастой.
  6. Припаять контактные выводы светодиода и закрутить обратно крепёж.

При подключении светодиода крайне важно соблюсти полярность выводов. Опытные монтажники также рекомендуют при замене светодиода в недорогих китайских прожекторах заменить проводки

Производители, как правило, используют материал с минимальным сечением, что не совсем надёжно. При этом лучше использовать термоусадочные трубки. Они сохраняют изоляционные свойства даже под действием тепла, исходящего от диода.

Ремонт мощного прожектора

Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).

Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.

По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.

Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.

Несколько полезных советов по ремонту светодиодных прожекторов:

При замене матрицы обязательно обращать внимание на полярность.
Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
Обезжиривание поверхности следует осуществлять спиртом.
При пайке не нужно перегревать поверхность. Время на пайку — до 2 секунд

Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

  1. Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
  2. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
  3. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Одним из современных видов светодиодных источников света для уличного освещения является светодиодный прожектор . Электрическая схема светодиодного прожектора принципиально не отличается от схемы светодиодной лампы. Основное отличие заключается в их конструкции, так как требуется обеспечить работоспособность в широком диапазоне температур в условиях осадков. Поэтому ремонт прожекторов своими руками мало чем отличается от ремонта светодиодных ламп и даже проще, так как не возникает трудностей при разборке. Для получения доступа к драйверу и светодиодам прожектора достаточно отвинтить всего несколько винтов.

Диагностика

Ремонт любого светодиодного прожектора надо начинать с диагностики – поиска неисправного элемента. Это важный этап. Чем точнее определится блок, вышедший из строя, тем правильнее будет решение о целесообразности ремонта и будут исключены затраты, связанные с ошибочной заменой исправных комплектующих.

Первое, с чего надо начать выявление неисправности – внешний осмотр. Так можно выявить механические повреждения, искрение и т.д. На этом этапе можно выявить явные нарушения. Если по этой части все в порядке, прожектор надо разобрать.

В первую очередь надо выявить видимые повреждения – обгоревшие блоки, оплавившуюся изоляцию и т.д.


Обгоревшие электронные компоненты драйвера

Комплектующие, имеющие такие повреждения, надо сразу отбраковывать с учетом двух моментов:

  • даже если блок, имеющий внешние признаки повреждения, окажется работоспособным, он уже потенциально ненадежен и может окончательно выйти из строя в ближайшее время;
  • причиной выхода из строя модуля могут быть связанные элементы, даже если они не имеют внешних признаков повреждения (причиной оплавления клеммника может быть неисправный драйвер, нерабочая матрица может привести к неисправности стабилизатора тока и т.д.).

Если на вид все в порядке, можно проверить работоспособность драйвера.


Драйвер и его технические характеристики

Сначала надо прочитать входные и выходные параметры, и убедиться, что прибор рассчитан на работу от бытовой однофазной электрической сети. Если все в порядке, надо подать на вход драйвера 220 В и измерить напряжение на выходе. Без нагрузки оно может составить немного выше указанного. Если нагрузить выход на резистор, номинал которого рассчитывается по формуле R=Uвых/Iвых (в данном случае 35 В/0,6 А=59 Ом, можно взять стандартный номинал 56 или 62 Ом), то напряжение на выходе должно лежать в указанных пределах. Дальше надо измерить выходной ток. Если миллиамперметра нет, то ток можно вычислить по формуле I=U/R (в формулу надо подставлять реально замеренные величины).

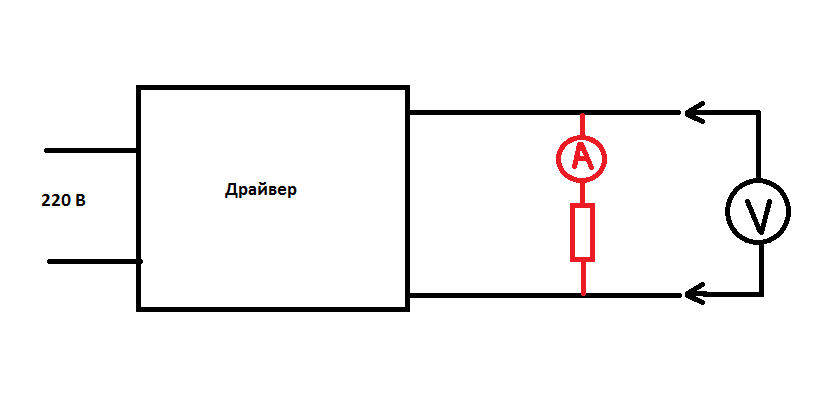

Схема проверки драйвера

Если ток равен указанному, то блок питания гарантированно исправен и можно перейти к проверке светодиодной матрицы. Ее надо подключить к источнику питания с выходным напряжением, считанным с этикетки на драйвере (ток для контроля можно найти там же). При подключении надо следит за полярностью. Неисправность можно определить по свечению. Если не горит цепочка элементов (из-за выхода из строя 1-2 светодиодов) или свет отсутствует полностью, матрицу надо заменить или отремонтировать.

Электрическая схема драйвера светодиодного прожектора

Состав схемы драйвера светодиодного прожектора от мощности практически не зависит.

Блок питания состоит из:

  • предохранителя (на входе);
  • LC-фильтра;
  • диодного моста;
  • электролитического конденсатора;
  • ограничивающих ток резисторов;
  • стабилитрона;
  • трансформатора;
  • диода;
  • полевого транзистора;
  • резисторов в месте соединения с матрицей.

В состав LC-фильтра входят конденсаторы с нулевым сопротивлением и катушки индуктивности. Его назначение – задержать токи одной частоты и пропустить/затушить токи другой. После фильтрации поток выпрямляет диодный мост и сглаживает конденсатор. На выводе из него напряжение постоянное.

Стабилитрон предназначен для поставки светодиодам питания 9 вольт, поэтому является главным элементом драйвера.

От электролитического конденсатора на входе ток (кроме резисторов) поступает так же на трансформатор. При появлении тока на первичной обмотке образуется напряжение на второй. Его выпрямляет диод и сглаживает конденсатор. Далее ток передается на полевой транзистор (в виде импульсов с высокой частотой) с сопротивлением, близким к нулю. Характеристики электротока для диодов определяются резисторами.

Драйвер выдает мощность, на которую рассчитан. Если купить дешевый LED светильник на 50 ватт, в процессе эксплуатации он может выдавать всего 30-40 W. Часто оказывается, что в схеме недостаточно элементов. Без них оборудование не может работать устойчиво.

Китайские производители применяют низкокачественные компоненты. В результате «вспучиваются» конденсаторы и диоды, входящие в состав мостика на входе, высокочастотные диоды на выходе. Если вышел из строя стабилитрон, диоды перестают функционировать.

Принцип работы и схема

ЛЕД-прожектор (LED) имеет в своем составе такие компоненты:

  • светодиоды (обеспечивают свечение);
  • драйверы (управляют работой устройства);
  • корпус;
  • рассеиватель света (позволяет повысить коэффициент полезного действия светильника);
  • линзы (контролируют форму, цвет и некоторые другие характеристики потока света).

Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты. Источник электропитания подает напряжение на светодиоды, где происходит трансформация тока в световой поток. Благодаря указанным действиям обеспечивается свечение прибора.

На рисунке ниже представлена стандартная электрическая схема для драйвера электронного прожектора.

Что касается принципа работы драйвера, то он не отличается на разных прожекторах. Питание от электросети поступает на вход драйвера, минуя предохранитель F1. Далее происходит фильтрация при помощи LC-элементов и выпрямление за счет диодного моста. Сглаживание осуществляется электролитическим конденсатором (С13). Постоянное напряжение (280 В) образуется на конденсаторных выводах.

От электролитического конденсатора напряжение направляется по токоограничивающим резисторам к стабилитрону (D12) и выводу № 6 описываемой микросхемы. Стабилитрон отвечает за 9-вольтное электропитание микросхемы, что является основным фактором, обеспечивающим функционирование драйвера. От конденсатора C13 ток идет через трансформаторную обмотку (T1.1) через выводную часть полевого транзистора (Q1).

Причины неисправностей

Причиной неисправностей служит:

  • нарушения правил сборки на заводе (например, отсутствие проводящей тепло пасты под светодиодным модулем);
  • неправильное подключение;
  • перепады напряжения в электросети;
  • замыкание фазы на ноль или корпус;
  • перегрев;
  • попадание воды или грязи;
  • неверная настройка датчика движения (при наличии);
  • нарушения правил эксплуатации.

При наличии хотя бы одной причины выходит из строя блок питания (перегорает резистор или конденсатор), модуль светодиодов или его отдельные элементы. При отсутствии ремонта светильник не может нормально функционировать.

Электрическая схема светодиодного прожектора

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.

Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.

С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом. С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.

Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.

Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).

Причина перегорания светодиодной матрицы в прожекторе

Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.

Первое, что бросилось в глаза, это крепление матрицы с помощью двух винтов, а не четырех, что предусмотрено ее конструкцией. Головки винтов были конической формы, что могло привести при сильном закручивании винтов к деформации подложки матрицы.

После отпайки токоподводящих проводников и откручивания винтов матрица легко отделилась от корпуса прожектора. На снимке внешний вид. Выборки в углах подложки вместо отверстий снижают вероятность равномерного прижима ее к радиатору.

Причина выгорания светодиодной матрицы стала очевидной после осмотра ее обратной стороны. Участок подложки, противоположный прогоревшему участку со светодиодами не был покрыт теплопроводящей пастой, хотя паста на корпусе прожектора была нанесена равномерно.

Обычно участок радиатора, к которому прижимается тепловыделяющий элемент, шлифуется. В прожекторе это правило нарушено вдвойне, так как площадь корпуса, к которой прижимается светодиодная матрица, не шлифована, и еще окрашена краской типа шагрень, что существенно снижает отвод тепла с матрицы.

Исходя из вышесказанного, можно сделать заключение, что светодиодная матрица вышла из строя из-за перегрева по причине плохого ее прижима к корпусу прожектора при сборке.

Перед установкой матрицы в корпус прожектора, место ее контакта было обработано наждачной бумагой до блеска алюминия и .

Почему мигает или основные неисправности led лампы

Если есть электронная схема, то есть вероятность, что что-то может выйти из строя.

Признаки неисправного прожектора:

  • прожектор не светит, хотя питание подключено;
  • мерцает светодиод;
  • тусклое свечение;
  • свет неестественного оттенка.

Ремонт всегда начинается с поиска неисправности.

Первое, что обычно делают профессионалы, – внимательный внешний осмотр:

  • Осматривается провод питания – нет ли переломов, обгорелой изоляции.
  • Осматривается корпус и светодиодная матрица – нет ли механических повреждений.
  • Разбирается прожектор и проверяется предохранитель.
  • «Прозваниваются» провода на наличие контакта от вилки до платы.
  • Осматривается печатная плата и электрические элементы на ней – на предмет механических повреждений или перегоревших элементов. Осматриваются контакты (нет ли окисной пленки).
  • Прибор включается в сеть, и измеряется напряжение на входе (переменное 220 В) и на выходе – там должно быть постоянное. Номинал в документации на прожектор. Можно проконтролировать напряжение в промежуточных точках (на контактах электролитического конденсатора и далее по схеме). Определяется неисправный элемент. Если есть деталь для замены, то выпаиваем неисправную и впаиваем годную.

Во время диагностики и работы с паяльником и измерительными приборами следует соблюдать правила техники безопасности, не перегревать контактные площадки. Во время впаивания полупроводниковых приборов пинцет должен держать ножку детали между контактной площадкой и элементом (чтобы не перегреть транзистор).

Как работает светодиодный прожектор?

Для того чтобы понять, почему мигает светодиодный прожектор, рассмотрим, как он работает и какую имеет конструкцию:

  • корпус LED-устройства может быть выполнен из ударопрочного пластика или металла;
  • внутри корпуса располагается светодиодная лампа;
  • отражатели.

Работает прожектор по принципу направления светового потока при помощи отражателей в определенную точку, они его собирают, по этой причине получается яркое свечение.

Элементы устройства прожектора

Светодиод, в задачу которого входит дать ровный свет, состоит из полупроводникового элемента и электродов, это анод и катод. При появлении нужной величины напряжения на электродах они разогревают полупроводниковый элемент, и он дает свечение. Для работы схемы необходимо иметь:

  • выпрямитель специального типа, драйвер – они должны стабилизировать ток и регулировать его величину;
  • блок питания для светодиода, так как ему нужно напряжение 12 вольт.

Многих поломок в дальнейшем можно избежать, если обратить внимание на следующие нюансы при покупке:

LED-устройство – это светотехнический прибор с высокими параметрами освещенности и небольшим потреблением электрической энергии

Важно! Такие системы не могут быть дешевыми, если они качественно сделаны.
Приобретая LED-прожектор в интернете, потребитель может столкнуться с различными поломками, возникающими из-за дешевизны моделей:

  • через небольшой интервал времени эксплуатации устройства появляется моргание светового потока, даже в том случае, когда устройство выключено;
  • перестает работать поставленный с устройством датчик движения.
  1. Добиваясь конкурентоспособности для своего устройства в области себестоимости, производители часто пренебрегают качеством и надежностью; если прожектор заморгал, возможны следующие причины:
  • плохая пайка;
  • выбираются наиболее дешевые элементы питания и низкие регулирующие параметры тока.
  1. В результате экономии материалов и удешевления устройства освещения покупатель через непродолжительное время получает проблемы с его работой. Часто из-за того, что не регулируется граничный ток, начинает моргать прожектор.
  2. Есть мнение, что некоторые производители, которые ориентированы на Россию, в своих устройствах LED устанавливают ограничители тока, не учитывая нашей региональной специфики (частые колебания электрической энергии), что приводит к поломке.

Этапы сборки прожектора

Порядок создания готового изделия следующий:

Светодиодные матрицы

  1. Подготовить корпус, из старых корпусов удалить все лишнее, чтобы получилась пустая коробка, заднюю часть отделать фольгой.
  2. При необходимости высверлить в корпусе дырки для вентилирования (при установке радиатора или кулера).
  3. Собрать все светодиоды вместе в одну конструкцию, закрепить их на основании (плате).
  4. Подвести к контактам провода, вывести на наружную часть корпуса.
  5. Установить готовую конструкцию внутри корпуса, закрепить клеем.
  6. Для мощного прожектора поставить радиатор вместе со светодиодной платой (приклеить).
  7. Вытащить провода наружу, закрепить герметиком (это позволит исключить попадание влаги и грязи внутрь).

Для подключения в сеть надо заранее подвести провода электропередачи в нужное место

Важно не перепутать полярность проводов, иначе диоды могут сгореть или не будут работать. Обязательно устанавливается драйвер для стабилизации напряжения. Места стыков проводов изолируются гофрой или пластиковым чехлом

Готовую конструкцию закрепляют на улице

Места стыков проводов изолируются гофрой или пластиковым чехлом. Готовую конструкцию закрепляют на улице.

В результате таких действий будет готов самодельный прожектор с направленным освещением и высокой яркостью. Минус в том, что при нестабильном напряжении надежность изделия будет ниже, поскольку скачки могут вызвать перегорание диодов. Исправить такой недочет поможет монтирование двух резисторов с сопротивлением 1 – 2 Ом. Это позволит получить действительно качественную конструкцию не хуже тех, что реализуются в магазине.

Где брать запчасти для ремонта

Если нужен оперативный ремонт, то лучше всего, конечно, сбегать в магазин через дорогу.

Но если вы занимаетесь ремонтом на постоянной основе, то лучше поискать там, где дешевле. Рекомендую это делать на известном сайте АлиЭкспресс.

На этом заканчиваю. Призываю соратников делиться опытом и задавать вопросы!

Светодиодный прожектор Navigator NFL-P-30-4K-BL-SNR-LED пришел в ремонт со следующим диагнозом. Работает часть только светодиодного прожектора, причем часть, которая светилась, напоминала больше работу стробоскопа, чем прожектора. Схемы на это устройство не было, очередной раз пришлось убедиться, чем меньше схема, тем удивительнее фантазия инженера создавшего ее. Но если не рассматривать инвертор, то вся остальная конструкция вызвала серьезное недоумение, качество намного выше, по сравнению с инвертором. Хотя сами светодиоды (предположительно 5730-1) припаяны вкривь и вкось, помимо пайки под контакт, припаян также корпус светодиода, своей охлаждающей площадкой к тонкой подложке в 2-2,5 мм толщиной, из алюминия (может керамики).

Рис. 1 Демонтированный светодиод, 1- контактные площадки, 2 — радиаторная площадка (контакт под радиаторную площадку оторвался вместе со светодиодом)

Сама подложка механически прижата к мощному черненому радиатору, один вид которого вызывает уважение. Подводящие провода в силиконовой оболочке довольно редко использующейся в бытовой технике, так же вызывают положительные эмоции.

Рис. 2 Охлаждающий радиатор, подложка светодиодов.

И немножко дегтя в бочку меда – мощный радиатор не дает безболезненно снять неисправные светодиоды, в отсутствие паяльной станции, фен и два паяльника не сильно помогают, вместе со светодиодом поднялась и площадка радиатора под корпусом светодиода. Неудобный демонтаж на фоне отсутствия блочной конструкции делают блок светодиодов 50254 V-0.5 неремонтопригодным в бытовых условиях (напоминаем, перегрев кристалла светодиода свыше 110С-130С приводит к летальному исходу для последнего), да и не всякая мастерская возьмется за демонтаж монтаж светодиодов, учитывая стоимость деталей плюс работа — дешевле купить новый.

Инвертор GT-50254 V.06 хоть и доставил удовольствие, эдакий ребус, но, в конечном счете, отремонтировать его не удалось. За время обеда — это было нереально, а терять время — собирать новый инвертор, нет желания. ШИМ –контроллер имеет заводскую маркировку AFB3HF, найти такой не удалось. Приблизительно в голову не приходил ни какой аналог. Если предположить, что светодиоды 5730-1 , то выходное напряжение инвертора 19В, таким образом при 40 Вт потребляемой мощности получаем 2А на выходе, а значит напряжение обратной связи по току 0,3В, таких ШИМ –контроллеров по памяти вспомнить не удалось, а учитывая факт обратной связи по напряжению вообще на переменном напряжении (!!!), то были оставлены всякие попытки найти аналог. ULVO где то в стандартном диапазоне, по крайне от внешнего блока питания 13,5В ШИМ -контроллер запускается и работает стабильно.

Рис. 3 Схема светодиодного светильника Navigator NFL-P-30-4K-BL-SNR-LED

Рис.4 Инвертор вид №1

Рис. 5 Инвертор вид №2

UPD 09/12/2014.

От нашего читателя Юрия
.

Светодиодный прожектор Navigator NFL-50-4K-WH-IP56-LED .

Две неисправности

  • Прожектор не включатся.
    Вышел из строя сдвоенный диод шоттки во вторичном выпрямителе в корпусе TO-220 (такие стоят в БП компьютеров). После замены диода прожектор включился.
  • Прожектор мерцает.
    Неисправность резистора на 100 ом (R5 100 Ом по аналогии со схемой на рис. 3) в цепи питания обмотки трансформатора (обмотка обратной связи), питание 12V, оно же питает и микросхему ШИМ.

От нашего читателя Юрийник
.

  • При выходе из строя одного светодиода в линейке.
    Перемкнуть в каждой шестёрке светодиодов неисправные, их по одному в группе. В исправных шестерках перемкнуть так же по одному (для согласования нагрузки).
  • Электронный балласт релаксирует
    (мерцает. zival
    ). Шунтировать резистор R7 (рис. 6) емкостью 1000пФ
  • Режим светодиодной матрицы можно менять.
    Для этого, подключаем к плюсовому выводу электронного балласта последовательно резистор от 5 до 100 Ом

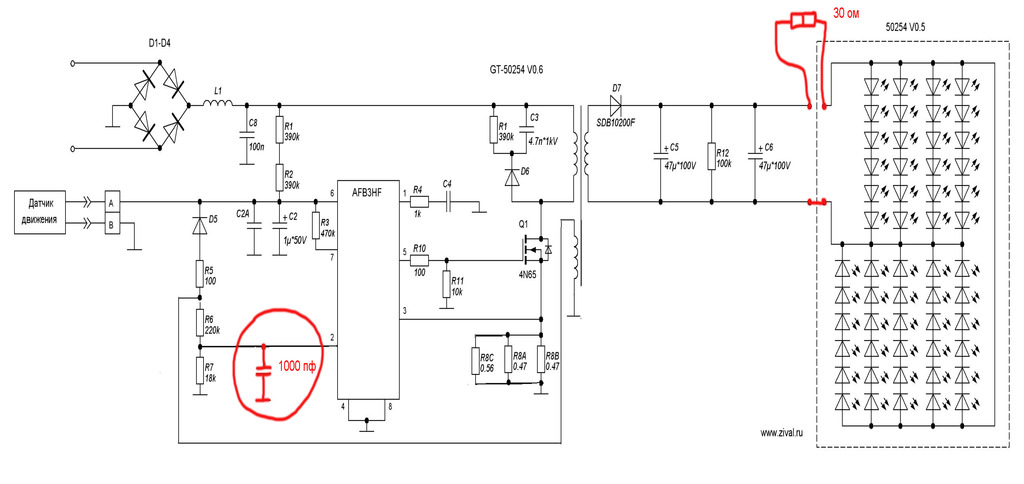

Рис. 6. Ремонт светодиодного светильника по совету читателя Юрийник

Хотя светодиодная техника (в том числе прожекторы) отличается повышенной надежностью, она тоже иногда выходит из строя. Ремонт светодиодных прожекторов позволяет устранить большинство неисправностей, когда нужно восстановить работоспособность устройства. Ремонтные работы актуальны не только, когда устройство светит недостаточно ярко, но также в случае, если оно полностью перестало работать.

Устройство LED-прожектора и распространенные неисправности

Независимо от вида светодиодов, формы и размеры, их устройство неизменное:

  • корпус;
  • линза и отражатель;
  • светодиодная матрица (SMD диоды) с радиатором (иногда вентилятором);
  • драйвер (печатная плата с транзисторами, конденсаторами, стабилитроном, мостовым выпрямителем);
  • клеммы для проводов;
  • элементы крепления.

Корпус может быть изготовлен из стали, алюминия или пластика. Линзы и отражатели формируют угол потока света. Для того, чтобы оборудование служило долго, температура не должна превышать +80оС. Выполнение этого условия обеспечивает радиатор (прямоугольный или круглый) из алюминия или керамо-алюминиевого материала и теплопаста на месте монтажа лампочек. Если мощность LED-прожектора превышает 100 Вт (ватт), радиатор заменяется вентилятором.

Элементы, обеспечивающие подачу света: светодиодный модуль (диоды, напаянные на подложку) и драйвер. Количество светодиодов может достигать нескольких десятков (лампочки соединены последовательно-параллельно). У модуля 2 вывода: плюс и минус.

Для стабилизации тока используется драйвер (в уличных осветительных приборах заливается герметиком). На него подается напряжение 220 В (вольт), выходит вольтаж со значением, определенным производителем для конкретного вида диодов.
