Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

  1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
  2. Направляющих втулок, куда входит сверло.
  3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима;
Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью;
Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Схема и чертежи

Чтобы самостоятельно выполнить сборку любой мебельной конструкции, мастеру нужен чертеж, на котором детально и наглядно «обрисован» технологический процесс монтажа сборочной единицы. Наличие схематических изображений упрощает задачу

Стоит обратить внимание, что производитель не несет ответственность, если клиенты повредили древесностружечные, зеркальные, пластиковые детали в процессе сборки, поэтому работу нужно выполнять аккуратно, использовать механическое оборудование, внимательно изучить прилагаемую схему и инструкцию. Какую полезную информацию содержит чертеж:

  • инструкция по сборке единицы (комплекта). Обычно производитель указывает, что комплектацию заказа деталями, крепежной, соединительной, монтажной, декоративной фурнитурой нужно проверить при получении товара;
  • сборка итальянской мебели или обычного гарнитура из мебельного супермаркета начинается одинаково – с изучения спецификации, в которой указано количество деталей, их наименование, размер, код;
  • в отдельной таблице указана спецификация фурнитуры, расходных материалов, крепежных элементов. Для удобства использования чертежа и схемы сборки приведено наименование и размер фурнитурной продукции – винт, болт, зажим, конфирмат, кляймер;
  • текстовая инструкция нужна мастеру, чтобы правильно собрать изделие – к каждой единице указана спецификация и порядок сборки, а на чертеже отмечены детали конструкции и фурнитура – шаблон для сверления отверстий.

Отдельного внимания заслуживает схема, как повесить зеркало. Существует несколько вариантов монтажа зеркальных панелей. Чтобы выбрать подходящий способ установки, нужно учитывать вес зеркала и прочность плиты основания. Технология, как повесить зеркало:

  • используют двусторонний скотч – на поверхности плиты МДФ или ДСП точечно размещают склеиваемые полоски скотча, «примеряют» зеркало, удаляют защитную пленку и фиксируют стекло. Работу выполняют при горизонтальном положении детали, чтобы схватился клей на монтажном скотче. Можно повесить зеркало вертикально, увеличив расход скотча;
  • акриловый клей – необходим, чтобы повесить зеркало, не нарушив амальгаму. Герметик можно наносить точечно или отдельными полосами, распределяя клей по поверхности с отступом от края зеркала. Склеивать плиту с зеркальной деталью рекомендуется в горизонтальном положении. Оборудование для работы – клеевой пистолет, клей высыхает за 24 часа;
  • бесцветный строительный силикон вполне подходит, чтобы надежно повесить зеркало на двери шкафа. Чтобы прочно склеить детали, не обязательно наносить силикон на всю тыльную поверхность зеркала, достаточно распределить вещество тонкими поперечными полосами, прикрепить зеркальное стекло, зафиксировать декоративную рамку к склеенному зеркалу.

В качестве альтернативы можно использовать крепежные метизы, изготовленные по принципу лапок фиксаторов. Но недостатком такого метода является наличие видимых частей монтажной фурнитуры. Чтобы не сверлить зеркала и стеклянные детали широко используют такую фурнитуру, как кляймер. Существует большой выбор изделий по конструкции, дизайну, материалу изготовления – клеймер может быть выполнен из пластика, иметь прозрачную структуру, круглую или прямоугольную форму. Кляймер – универсальное приспособление, которое выступает в роли зеркалодержателя или фиксатора стеклянных полок. Вариант монтажа – фиксация саморезом или под кляймер делают сверловку.

Пример схемы сборки детского шкафа для одежды по чертежу производителя: правый бок уложить на стол для сборки мебели, установить штангодержатель, направляющие, ответные планки петель, штоки. Дно поставить на шканты, закрепить левую боковину, используя эксцентриковый крепеж. Вставить в паз заднюю стенку, зафиксировать соединительный брус, закрепить левую боковину. Далее по схеме собирают ящик – вкручивают штоки, монтируют боковины ящика, фиксируют единицу эксцентриками, а дно закрепляют евровинтами – конфирматами.

После забивания подпятников детский шкаф ставят в вертикальное положение на стол для сборки мебели, монтируют петли для дверей на саморезы (размер указывается в чертеже). Финальный этап сборки – установка дверей, штанги, ручек, затем в шкаф вставляют выдвижной ящик, полки. По такой простой и понятной схеме, которая прилагается в чертеже к мебельной конструкции, можно собрать любую корпусную единицу – стол, стул, шкаф купе, кровать.

Особенности конструкции и виды

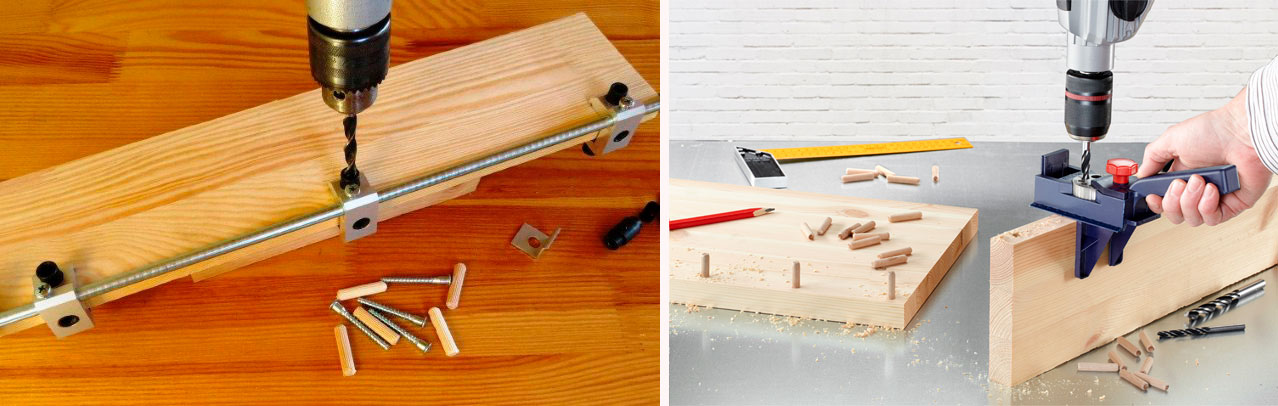

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

  • он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
  • позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
  • повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

  • минимальные деформации при больших нагрузках;
  • четкая ось направления сверла;
  • отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Расходные материалы и сменные насадки

Для бесперебойной работы столярных инструментов нужно регулярно заменять их расходные элементы. К таким относятся:

  1. Насадки.
  2. Режущие приспособления.
  3. Прочие аксессуары.

Чтобы не столкнуться с нехваткой расходников в процессе обработки древесины, лучше заранее позаботиться об их запасе. Среди важных расходных материалов выделяют:

  1. Пилки для лобзика. Используются при обработке изделий из ДСП и МДФ и бывают двух типов — режущие кромки для быстрой и фигурной резки. Первые полотна оснащаются крупным зубом и обозначаются как «Т101В». Если необходимо выполнить фигурную резку, лучше воспользоваться моделями с обозначением «Т101АО». Обработка оргстекла, металлических и других конструкций требует выбора других видов ножовочных полотен. Однако сферы их применения ограничены.
  2. Ленты для шлифовки с разной абразивностью. Используются при формировании кромок и поверхностей. В большинстве случаев для обработки берут наждачные материалы с абразивностью 80 (для грубой шлифовки) и 120 (для доводочных мероприятий). Ленты с диагональными склейками демонстрируют повышенную надежность.

Биты для фиксации крепежных элементов обладают разной формой наконечников. Они продаются в комплектах или по отдельности и обладают следующей маркировкой:

  1. «PZ» или «PH». Используются для крепежей с крестообразным шлицом.
  2. «Т». Такие биты разработаны для вкручивания конфирматов.
  3. С прямым глицем. Подобный тип не имеет обозначения, но отличается от других внешним видом.
  4. Комбинированные решения. Предусматривают наличие двух разных концов. Подходят для устройств с патроном.

Еще для производства мебели понадобятся спиральные сверла и фрезы прямого или кромочного типа. При реализации специфических задач по обработке и сверлению отверстий нужны:

  1. Конфирматные сверлы.
  2. Сверло «Форстнера».
  3. Биметаллические корончатые сверла.

Изначально создается впечатление, что столярный инвентарь достаточно обширный и требует нескольких десятков приспособлений и больших финансовых затрат. При этом для начинающего мебельщика, который собирается создавать примитивные изделия, достаточно базового набора инструментов и только по мере усложнения задач покупать более профессиональные приспособления.

Виды

Кондукторы или шаблоны для сверления бывают нескольких видов – в зависимости от особенностей их использования, конструкции и сферы применения.

По предназначению

По сфере использования кондукторы бывают:

  • Мебельные – предназначены для сборки мебели, высверливания отверстий в мебельных заготовках, и т. д.
  • Для сверления труб – особенности конструкции позволяют сверлить цилиндрические поверхности.
  • Для работы по плитке и кафелю – часто оснащены устройством подачи воды, чтобы избежать перегрева при работе алмазными сверлами.
  • Для коронок – шаблоны на кондукторе предназначены для сверления коронками, а не стандартными бурами и сверлами.
  • Универсальные – в равной степени могут использоваться при любой работе, выдерживают как сверла по дереву, так и по металлу. Чаще всего гильзы выполнены из стали.

По конструкции

Существует несколько распространенных конструкций шаблонов для сверления:

  • Накладные – используются для горизонтальных поверхностей. Могут быть оборудованы фиксатором, или быть без него – в этом случае нужно дополнительно использовать струбцину.
    У некоторых видов накладных кондукторов есть дополнительная присоска.
  • Поворотные – более универсальный вид, который можно использовать для цилиндрических деталей и поверхностей.
    Отверстия можно сверлить в горизонтальной, вертикальной плоскостях, и под разными углами.
  • Скользящие – это разметчик отверстий ползункового типа, который не нуждается в фиксаторе. Применяется в местах, где шаблон невозможно или сложно зафиксировать.

Для чего используется

При изготовлении и сборке элементов мебельных конструкций специалистам приходится осуществлять множество однотипных действий, связанных как с разметкой мест расположения, так и со сверлением будущих отверстий. Мебельный кондуктор позволяет оптимизировать оба эти процесса.

По своему функциональному назначению мебельные кондукторы могут быть разметочными и сверловочными. Первые, как понятно из их названия, предназначены для упрощения разметки мест расположения будущих отверстий. Сверловочные кондукторы, используемые при производстве мебельных конструкций, исключают применение разметочных устройств.


Сверловочный кондуктор под конфирматы

Мебельный шаблон, предназначенный для предварительной разметки мест будущих отверстий, многие приобретают в заводском исполнении. Однако можно изготовить кондукторное приспособление для сборки мебели своими руками. Проще всего сделать мебельный кондуктор из металлической линейки, к которой строго перпендикулярно прикручивается поперечина. Такой мебельный шаблон является многоцелевым разметочным устройством, простым как в изготовлении, так и в использовании. Отверстия, через которые будет выполняться разметка мест сверления, выполняются в металлической линейке на определенном расстоянии. Так, если отверстия сверлят для минификса, то расстояние между ними будет соответствовать величине 32 мм, а для полкодержателей – 100, 200 или 300 мм.

Изготовить простейший разметочный мебельный шаблон можно, используя в качестве основы обычный столярный угольник, в котором также сверлятся отверстия на требуемом расстоянии. Такое разметочное приспособление, хотя и является более функциональным, менее устойчиво на поверхности обрабатываемой заготовки. Это наиболее значимый его недостаток.


Простейший мебельный шаблон под ручки – это пластина с калиброванными отверстиями, на обратной стороне которой закреплена упорная планка

По похожему принципу, используя подручные материалы, можно изготовить и узкоспециализированные разметочные приспособления (например, кондуктор для мебельных петель или для разметки отверстий, предназначенных для фиксации мебельных ручек или любой другой мебельной фурнитуры).

Конечно, если у вас свое серьезное мебельное производство и объем выполняемых сборочных операций достаточно большой, стоит обратить внимание на профессиональные приспособления для сборки мебели. Однако стоимость таких мебельных кондукторов и шаблонов, особенно если они произведены под известными брендами, довольно высока

Помощник в сборке – кондуктор для сверления отверстий

Здравствуйте дорогие друзья.

Сегодня мы с вами рассмотрим кондуктор с помощью которого можно легко и быстро сверлить необходимые отверстия.

Пару слов для начала:

Сборка мебели, начинается с разметки деталей, в которых потом необходимо сделать отверстия под крепеж (для соединения их друг с другом).

Наверное, я не ошибусь, если скажу, что около половины всего времени, которое затрачивается на сборку мебели, уходит на разметку деталей и их засверловку.

Естественно, от разметки, например, направляющих под выдвижные ящики, никуда не уйти. Все размеры под такую разметку рассчитываются индивидуально и вручную.

А вот разметка и засверловка деталей для их соединения друг с другом – другое дело.

Обычно, все они размечаются и сверлятся одинаково. А раз так – то этот процесс можно упростить, и «автоматизировать».

И упростить этот процесс может кондуктор.

Это специальное приспособление, сделанное для шаблонного сверления отверстий.

Такие шаблоны могут быть разными.

Они могут быть примитивными, сделанными из подручных материалов «на скорую руку».

Свою функцию они, конечно, выполняют, но точность сверления у них довольно низкая, а со временем (в процессе) работы, как правило, падает «до нуля». В таком случае, такой шаблон нужно перенастраивать заново.

Они могут быть изготовлены из металла на высокоточном оборудовании. Такие шаблоны удовлетворят запросы любых сборщиков корпусной мебели.

Их изготавливают только из металла.

Есть варианты, когда их можно сделать, например, из оргстекла. В этом случае, в качестве втулок, используют обычные подшипники.

Но кондуктора из неметаллов не очень надежны, так как при работе, они нагреваются, и деформируются (причем, в непредсказуемом направлении).

Более надежные шаблоны – из металла. Но нужно учесть, что сделать точные отверстия под сверло в нескольких плоскостях, можно только на высокоточном оборудовании (ЧПУ).

По этому, их сделать самостоятельно под силу далеко не всем.

Так же стоит добавить, что во все кондуктора (в местах отверстий под сверло) ставятся втулки, так как обычные отверстия быстро «разбиваются», и шаблон теряет точность.

На рисунке ниже, показан кондуктор под конфирматы:

А на следующем рисунке – под минификсы:

Вывод очевиден: Для экономии времени и организации комфортной работы, любому мебельщику не мешает иметь шаблон.

На этом все, до скорого.

Этапы монтажа

Установка петель на фасады осуществляется в 4 этапа:

  • сначала создают разметку;
  • потом делают отверстия, используя дрель;
  • далее осуществляется монтаж, а также сборку частей фурнитуры;
  • на последнем этапе устанавливают дверцы.

Этапы самостоятельной сборки мебели, правила расшифровки чертежей Самым ответственным и сложным этапом считается регулировка положения дверцы относительно корпуса мебели. Если работу выполнить неправильно, створка быстро провиснет, шкаф (или любое другое изделие) выйдет из строя.

Создание разметки

Чтобы произвести установку мебельных петель правильно, нужно изначально сделать ровную разметку, соответствующую параметрам пластины фурнитуры. В противном случае возникнут проблемы с открыванием и закрыванием дверей. Разметка мебельных петель выполняется так:

  1. От крайней точки фасада мебели отступают на 7–12 см. Расстояние между навесами должно составлять не менее 50 см. На данном этапе определяются с количеством необходимых петель.
  2. Приступают к отметке центра отверстий навесов. При этом от края дверки отступают на 2–2,5 см.
  3. Наносят метки с учетом ширины дверки. В точках пересечения делают отверстия саморезом. На этом этапе стоит использовать шаблон для разметки мебельных петель.

Несмотря на то что шаблоны для мебельных петель выполнены из прочных материалов, с ними нужно очень бережно обращаться. Строго запрещено сверлить через них, иначе снизится срок службы. Чтобы определиться количеством необходимых петель, стоит изучить рекомендации, представленные в таблице.

Вес дверей, в кг Высота фасада, мм Рекомендованное количество петель
4-5 до 500 2
6-9 500-1000 2
10-13 1000-1500 3
14-18 1500-2000 4
19-22 2000-2500 5

Подготовка отверстия

Следующим этапом станет подготовка отверстий. Чтобы правильно сделать выемки, нужно точно следовать уже выполненной разметке. Для проведения такой операции используются дрель со специальным сверлом и фреза. Отверстия делаются так:

  1. Сначала нужно уложить дверцу на ровную поверхность.
  2. В дрели зафиксировать фрезу для мебельных петель подходящего диаметра. Глубина отверстия не должна превышать 1,25 см.
  3. Дрель в процессе сверления должна располагаться строго перпендикулярно относительно поверхности дверцы.
  4. В процессе формирования отверстия нужно внимательно следить за тем, чтобы фреза или сверло не просверлили дверцу насквозь.

Инструкции по изготовлению мебели из ДСП своими руками для начинающих

Когда главные отверстия под саморезы будут готовы, можно переходить к следующему этапу. Врезка навесов в соответствии с разметкой и сформированными выемками производится намного проще и качественней.

Крепление петли

Крепление петель выполняется в следующей последовательности:

  1. В чашу укладывается та часть петли, которая и будет непосредственно крепиться к фасаду.
  2. Аккуратно выставляются петли в выемках, чтобы оптимально разместить их.
  3. С помощью строительного уголка и уровня добиваются ровного положения петли в чашке.
  4. Если нужно произвести коррекцию отверстия для ровной укладки навеса под уровень, используется мебельная фреза для установки петель.
  5. Используя шуруповерт, закручиваются саморезы в отверстия на самой петле.

После закрепления саморезов нужно проверить прочность крепления навеса. Рекомендуется попробовать расшатать петлю в чашке, сместить ее относительно поверхности фасада. Если никаких изменений не наблюдается, то фурнитура закреплена хорошо.

Навешивание дверцы

Самым сложным этапом в данной работе является именно монтаж дверцы. Чтобы упростить задачу, при возможности стоит уложить корпус мебели так, чтобы крепление створок на петли производилось в горизонтальном положении. Алгоритм работы для установки дверей:

  1. Во внутренней части корпуса мебели необходимо сделать такую же разметку, как на дверце. Для установки петель тоже нужна мебельная фреза.
  2. Далее закрепить платформу для фиксации навеса, используя саморезы.
  3. Соединить две части навеса.
  4. В конце отрегулировать положение фурнитуры относительно дверцы и корпуса мебели. Это можно выполнить с помощью отвертки и уровня.

Как в однокомнатной квартире расставить мебель, советы дизайнеров

Навешивание дверцы не является завершающим этапом работы. Даже после первичной регулировки нужно произвести дополнительные мероприятия по выравниванию положения всех составляющих.

Сфера применения

Кондукторы, предназначенные для сверления отверстий, повсеместно используются при производстве мебели, но их использование отнюдь не ограничивается данной отраслью.

Разберем детальнее, где используют это полезное устройство.

Производство мебели

При производстве мебели постоянно необходимо просверливать отверстия под фурнитуру, крепеж, а также фитинги. Ведь достаточно ошибиться с отверстием буквально на пару миллиметров, и шкаф или тумбочка получатся перекошенными при сборке. Готовое изделие придется выбрасывать или его вряд ли получится продать.

Поэтому кондукторы просто необходимы при производстве мебели, ведь они «исправляют» неправильный угол вхождения сверла в деталь. Также при сборке мебели прекрасно себя зарекомендовал кондуктор для сверления отверстий под шканты или шаблон для сверления отверстий под конфирмат.

Машиностроение

Здесь кондукторы применяют для сверления отверстий в разнообразных заготовках из различных материалов. Поскольку в данной отрасли все стандартизировано, малейшее несовпадение размеров приводит к отбраковке детали. Поэтому без кондукторов в данной сфере попросту никак не обойтись.

Строительство

При любых строительных работах всегда приходится проделывать отверстия в стенах, потолках, крепить различные детали. Если не использовать шаблоны, то процесс сверления затянется, поскольку дырки в стенах или потолке строго под нужным углом делать намного сложнее. Поэтому строители часто используют приспособление для сверления отверстий под углом.

Серийное или массовое производство

При массовом производстве требуется унификация компонентов. Соответственно и здесь пригодятся кондукторы. При использовании данных инструментов появляется уверенность, что все отверстия получатся одинаковыми.

Использование в быту

У всех дома периодически возникает необходимость ремонта. При этом зачастую приходится брать в руки сверло и проделывать отверстия в стенах или мебели, и здесь также как воздух будут нужны кондукторы.

Как выбрать

Вы используете кондуктор для сверления в своей работе?

ПостоянноХочу попробовать

При выборе разметчика для сверления рекомендуется обратить внимание на следующие моменты:

Материал инструмента

Как правило, дешевые кондукторы выполняются из пластика. Однако это ненадежный материал, который быстро стачивается и изнашивается. Поэтому рекомендуется покупать приспособление со стальными гильзами.

Назначение

Насколько инструмент узкоспециализированный. Следует ориентироваться на то, для какого именно вида работ будет применяться кондуктор.

Конструкция

Этот момент тесно связан с предназначением. Если будут проводиться работы по сборке мебели, может понадобиться как накладной, так и скользящий инструмент – в зависимости от конкретного этапа сборки.

Вид фиксатора

Струбцина или присоска. Для строительных работ на вертикальной плоскости больше подойдет резиновая присоска, которая позволяет переместить разметчик в любое необходимое место.

Мнение эксперта

Торсунов Павел Максимович

Следует также ориентироваться на репутацию и имя производителя. Например, получила популярность российская , которая выпускает кондукторы как универсального типа, так и узкоспециализированные. Популярны также разметчики от известных мировых поставщиков инструментов – Bosch, Kreg, и другие.

Виды шаблонов

Мебельный кондуктор является, по сути, шаблоном. Поэтому будем рассматривать только его. В простом исполнении представляет собой устройство в виде планки с отверстиями, в которые вставлены гильзы. Гильза предназначена для направления сверла и не даёт ему изменить соосность.

Кондукторы, в зависимости от места применения, различаются по видам:

  1. Накладные. Получили своё название благодаря способу использования. При работе они накладываются на деталь с последующей фиксацией или без неё. Основное назначение — это применение с плоскими заготовками.
  2. Поворотные. Шаблоны используются для выполнения отверстий на цилиндрических формах обрабатываемых деталей. Эти кондукторы могут менять своё положение как по вертикальной, так и по горизонтальной оси. Эта возможность позволяет делать отверстия под разными углами.
  3. Опрокидываемые. Этот тип предназначен для одновременного сверления в нескольких плоскостях.
  4. Скользящие. Характеризуются универсальным применением по расположению к месту сверловки, не требуют закрепления. Вся операция заключается в простом прикладывании его к месту разметки.

В качестве приспособления при изготовлении мебели особую популярность получил накладной тип. Материал, применяемый для их изготовления, различный, начиная от пластика и заканчивая инструментальной сталью. Можно приобрести как готовое заводское исполнение, так и выполнить его самостоятельно.

Кроме того, при изготовлении мебели часто применяют специализированные кондукторные приспособления (такие как шкантовое устройство для сборки и приспособление, дающее возможность без отклонений высверливать отверстия под конфирматы).
