Таль своими руками для гаража: как сделать, материалы и инструменты, описание

Содержание

Особенности ручной тали

Стоит внимательно ознакомиться с тем из чего состоит ручная таль, а также какой принцип работы она может совершать.

Таль ручная цепная выглядит как механическое устройство, которое используется во время подъёма особо тяжёлых грузов, оборудований и разных предметов на различную высоту. Она включает в себя сразу несколько цепей. Одна — это та, за которую стоит осуществлять процесс тяги, а вторая — это та, что осуществляет поднятие груза. Сила, которая способна выработаться в то время, когда вы осуществляете тягу за цепь, составляет сразу 30 звеньев, а также увеличивает их силу поднятия в целых тридцать раз.

Таль будет качественно увеличивать силу в результате чего процесс изменения небольшого уровня усилий будет развит на максимум, прилагаемого на большую приводную цепь, которая крепится на меньшую длину грузовой цепи.

Ручная цепная таль будет включать в себя:

Зубчатые шестерни.
Грузоподъёмную цепь.
Колесо из грузоподъёмной цепи.

Как сделать тальку своими руками

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Ручная таль для поднятия грузов

Форум Блоги Видео Маркет Рейтинг мастеров. Новые сообщения Новая тема Альбомы Популярные теги Скидки.

Присоединяйтесь к сообществу Мастерград Зарегистрироваться. Форум Инструменты и силовое оборудование Самоделкин или «Как это сделать?

Подобное оборудование предназначено для работы в роли как самостоятельного средства в народе его называют ручной лебедкой , так и в роли части более сложного механизма, такого, как мостовой или консольный кран тельфер и других механизмов, связанных с подъемом и транспортировкой твердых и сыпучих грузов грейферный ковш в пространстве. Ручные тали цена применяются, когда нет необходимости в высоких скоростях подъема, а также помогают выполнять задачи в условиях тесноты, когда люди взаимодействуют в небольших производственных комнатах или мастерских.

Самодельный Кран-тренога из ручной лебёдки. Ответить в теме. Сначала новые Сначала старые.

Как повесить таль в гараже

#1

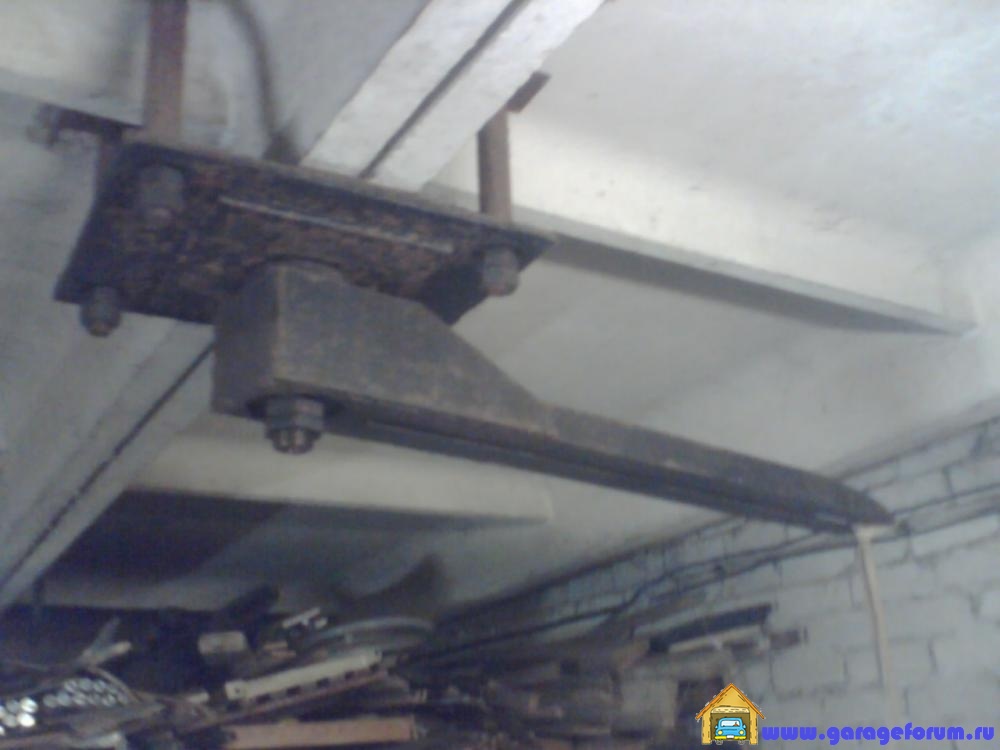

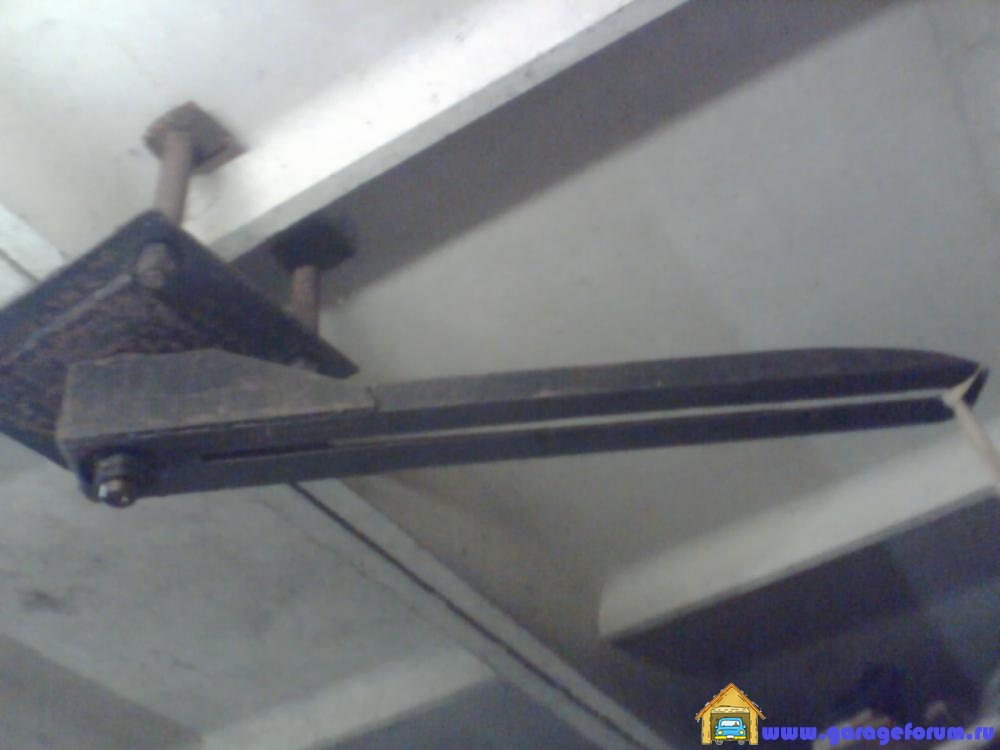

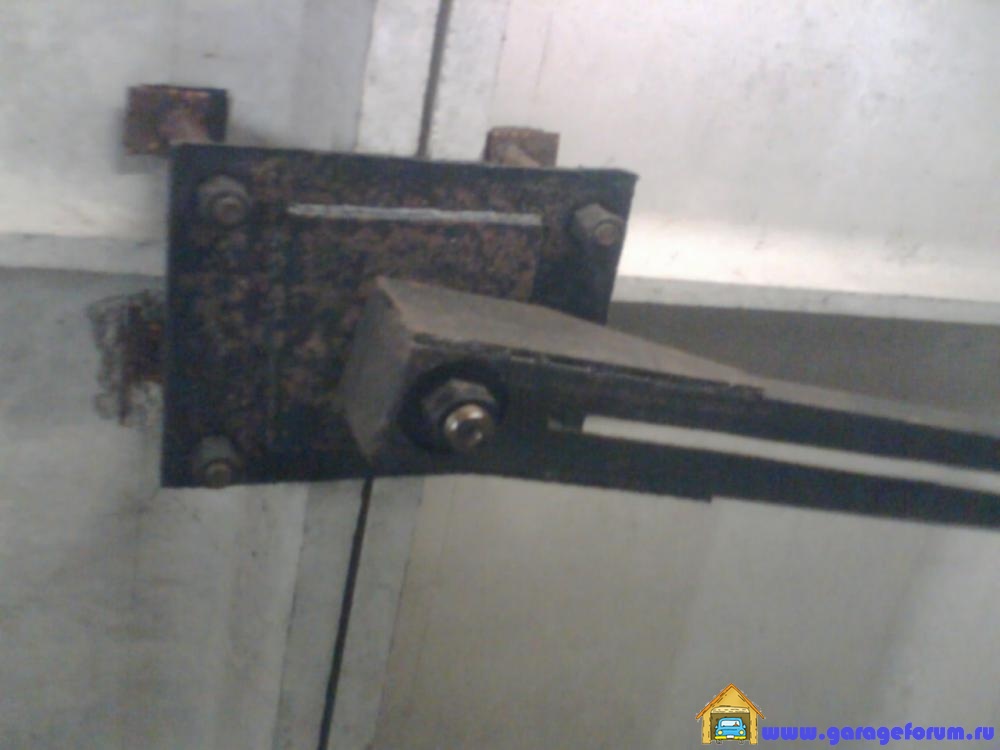

Плиты пекрерытия лежат на стенах, без балок. Городить балку не хочется, как правильно сделать крюк в потолке под таль дабы вся эта конструкция не вывалилась?
