Компрессор для покраски автомобиля своими руками (видео)

Содержание

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.

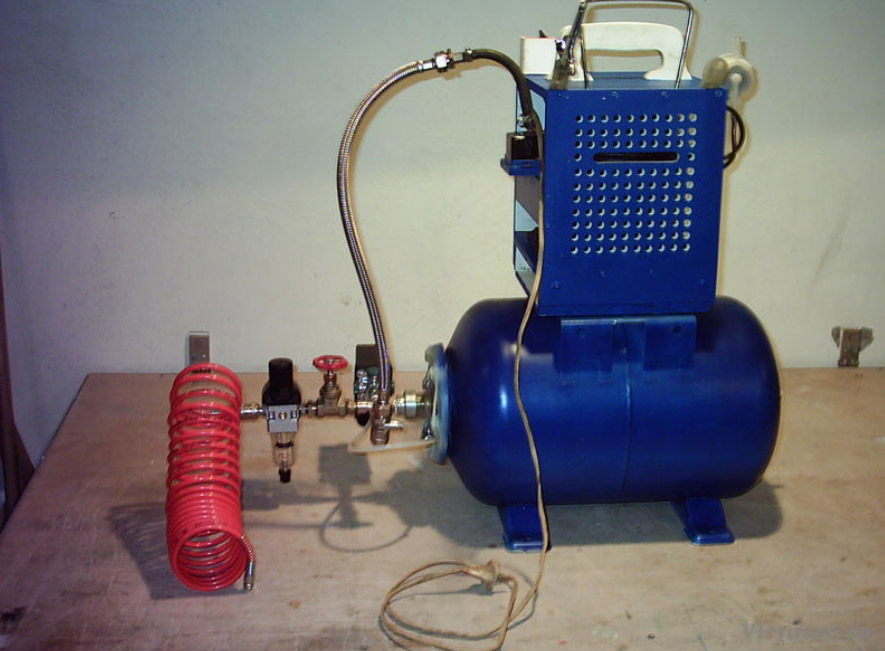

Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.

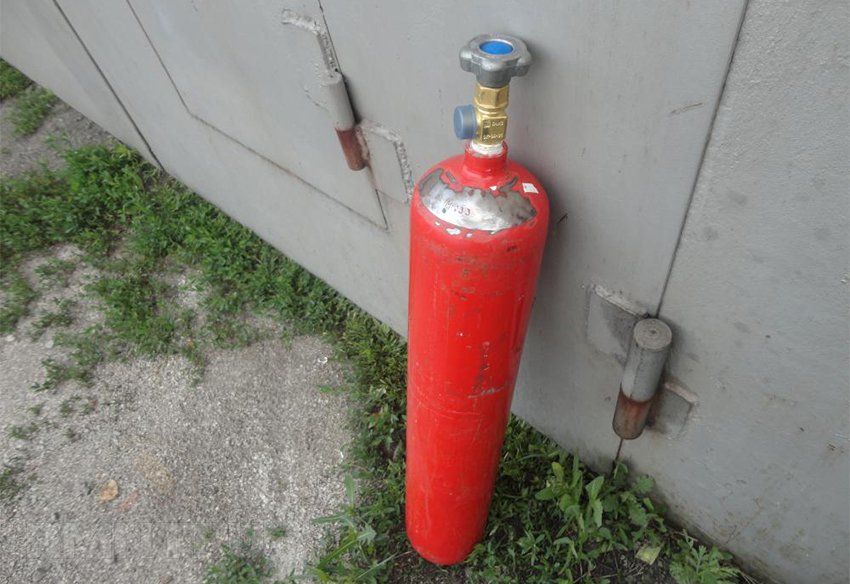

Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

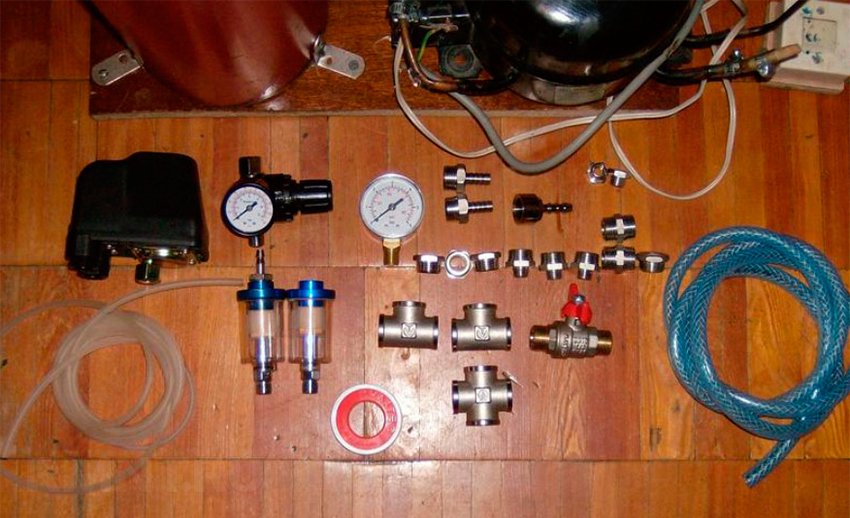

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

Компрессор;
Ресивер;
Реле давления;
Манометр;
Фильтр-редуктор;
Аварийный клапан;
Фитинги, переходники;
Сантехнические прокладки, фум-лента, герметик;
Кабели, выключатель, штекер;
Гибкий маслоустойчивый шланг;
Лист ДСП
Ножки-ролики, болты, гайки, шайбы и инструмент.

Конструкция компрессора глазами Кулибина

Мотор компрессора часто снабжен тремя патрубками:

входной фреона;
выходной фреона;
технологический мастера.

Двигатель купается в масле, растворяющим и фреон. Сложно правильно изменить марку (тип) хладагента. При вакуумизации подождите четверть часа: масло отдаст старый фреон. Компрессору придется 15 минут поработать вхолостую. Процесс замены масла непрост, хотя можно выполнить процедуру. Перед заправкой убедитесь: внутри отсутствуют вода, воздух, заменяемый фреон. Зачем? Старый R12 считается злейшим врагом озонового слоя, заменяется повсеместно новым, взрывоопасным, но не в концентрациях, присущим помещениям, эксплуатирующим холодильники, случись утечка в окружающую среду.

При работе любители экспериментов отмечают: из выходного патрубка выбрасывается масло. В составе холодильника нюанс лишен летальных последствий. Жидкость стекает обратно в масляную ванну. Когда соорудите самодельный компрессор из холодильника, оснастите выходной тракт очистными фильтрами. Аксессуары обязаны остановить масло, воду. Автолюбители применяют фильтры тонкой очистки топлива Лады Калина ценой 100 рублей за штуку. Включите, будет видно через пропускающий свет корпус: бумажная начинка раздувается. Главное, чтобы не разорвало.

Полезно будет установить предохранительный клапан, китайский пистолет, снабженный манометром, купить не проблема. Пара слов, характеризующих устройство. Главными составляющими самодельной компрессорной станции назовем:

компрессор;
ресивер;
регулирующая арматура;
соединительные шланги.

Ресивер представлен баком. Опытные граждане рекомендуют сделать из огнетушителя подходящей емкости, авторам больше нравится идея сварить деталь из куска толстой трубы, листовой стали. Размер подберете по месту, потребностям, арматура врезается в произвольных местах. Понадобится четыре отверстия:

входное от компрессора;
выходное для использования;
контрольное для манометра;
сервисное для слива конденсата.

Последнее располагают близ дна емкости. Прежде чем сделать компрессор самостоятельно, найдите документацию снятого с холодильника агрегата. Замучила лень – рассчитывайте рабочее давление 8 атм. Хватит подкачать колеса, продуть двигатель – с лихвой. Продувая свечи, запаситесь лимитом 15 атм. Выбирая арматуру, рассчитывайте максимальное давление, делая запас.

Контрольный патрубок снабжается манометром, датчиком давления, производящим автоматическое отключение по достижении заданного значения. Снимайте компрессор из холодильника своими руками вместе с пускозащитным реле (бывает два реле в отдельных корпусах). Питание набора механизмов идет напряжением сети 230 В. Лучше будет найти сетевой фильтр, подобный охраняющему старенькую стиральную машину. Агрегат защитит прибор. Обитатели гаражного кооператива часто варят, стабильность напряжения оставляет желать лучшего. Номинал отличается от стандартного, зачастую противореча требованиям ГОСТ к качеству услуг поставки электроэнергии.

Пара слов о работе компрессора. Ресивер нужен стабилизировать давление, позволяет поработавшему мотору отдохнуть. Компрессор закачивает баллон воздухом, руководимый управляющей арматурой. Перепускной клапан предохраняет систему от аварии, пускозащитное реле контролирует нормальный режим работы двигателя, защищает от перегрева. Воздух накачивает ресивер, забирается выходным шлангом, снабженным фильтром. Входя в компрессор, наружный воздух очищается, устраняются пыль, по возможности – влага. Некоторые автомобилисты накачивают ресивер 8 атмосферами, хранят устройство неделями. Этого делать нельзя, хотя и можно!

Шуточная нота с серьезными последствиями позволяет с пользой попрощаться, оканчивая подраздел.

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

С такими пылесосами насадка-пульверизатор шла в комплектеФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банкуФОТО: starina.ru

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см2.

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.
Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.
Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Электрические и ручные краскопульты

Безвоздушная покраска своими руками

Электрический распылитель красок конечно не всегда моет заменить использования валика или кисточки, однако он вполне может стать эффективным помощником в процессах окрашивания своими руками. Мне кажется, что ни один частный дом или дачный участок не может обойтись без использования новых технологичных способов, позволяющих существенно упростить работу своими руками.

Если вы уже точно решили, что хотите попробовать пневматический вариант покраски, то остается выбрать какие аппараты вы будете использовать. Существует электрический краскопульт, он работает при помощи компрессора, который нагнетает воздух для подачи раствора и ручной – в него воздух накачивается вручную специальным насосом. Лично я считаю, что для качественного оформления лучше использовать электрический инструмент, однако для редких процессов и в целях экономии финансов, можно купить ручной прибор.

Чем необходимо руководствоваться, выбирая аппараты для нанесения краски своими руками:

Если вы выбрали для себя электрический краскопульт, то откажитесь от покупки дешевых китайских вариантов. Они зачастую не качественно справляются со своей работой, так как направляют потоки воздуха не в том направлении. К тому же чаще всего прибор начинает травить и выявить это получается только в процессе окрашивания поверхностей.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

манометр (как для насоса, водонагревателя);
фильтр для дизеля;
фильтр для бензинового мотора;
реле давления;
тумблер электрический;
регулятор давления (редуктор) с манометром;
армированный шланг;
водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
материалы для создания рамы — металлической или деревянной + мебельные колёсики;
предохранительный клапан (для сброса избыточного давления);
пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

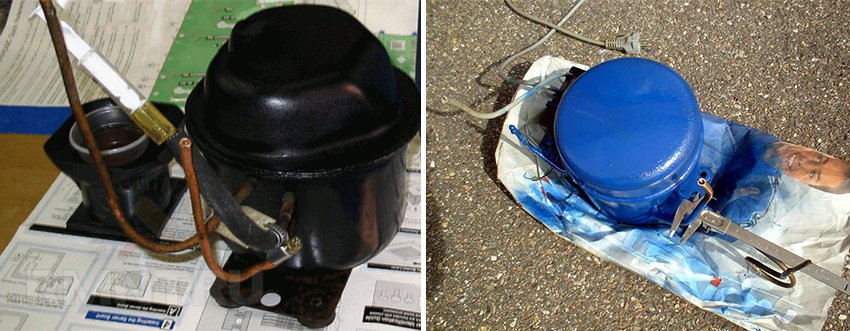

1. Подготовка мотора-компрессора

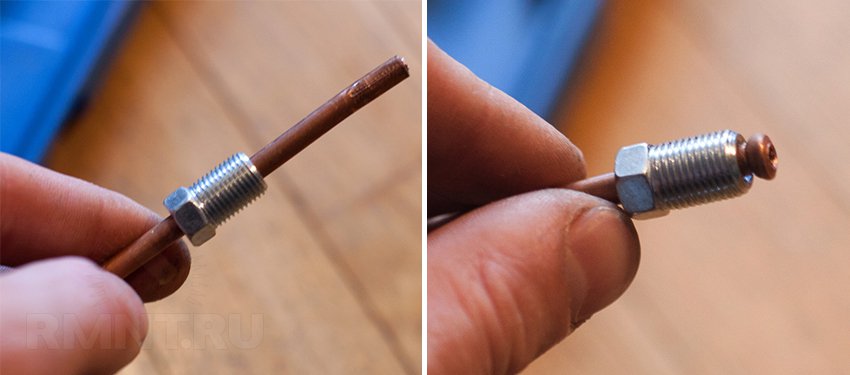

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

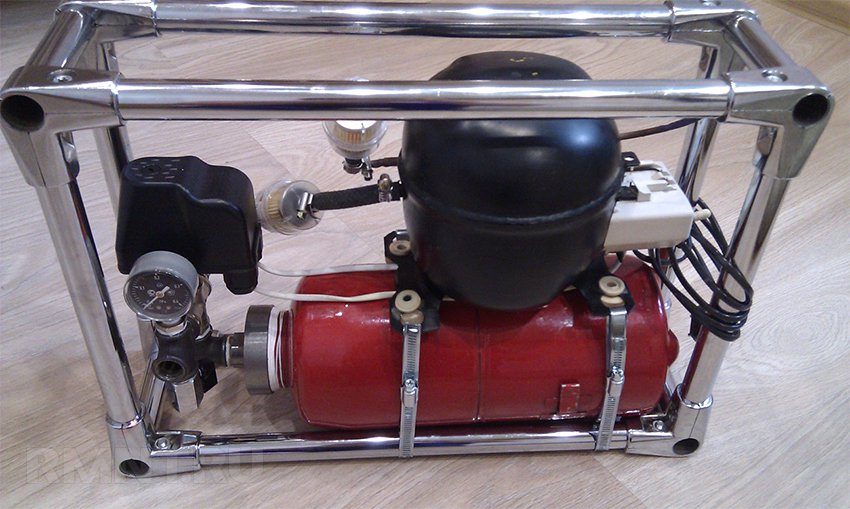

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Неисправности мембранных автокомпрессоров

Мембранные автокомпрессоры ломаются крайне редко. Хотя им свойственны некоторые поломки, присущие поршневым аппаратам: повреждение силового кабеля или перегорание предохранителя в штекере, служащего для подключения к прикуривателю.

Но все же, основной элемент аппарата для накачки шин, который может выходить из строя – это мембрана. Чаще всего, ее изготавливают из резины или другого пластичного материала, который при низких температурах грубеет и становится неэластичным. Если такой автокомпрессор включить при низкой температуре окружающего воздуха, то мембрана просто порвется. В таком случае ремонт автомобильного компрессора данного типа будет заключаться в замене мембраны.

Нужно ли ремонтировать компрессор

Как правило, узлы холодильника имеют длительный ресурс эксплуатации. Более того, нагнетатели, которые использовались на старых моделях, могут проработать гораздо дольше, чем все остальные его узлы. Если компрессор, демонтированный с холодильника, находится в нерабочем состоянии, то проще будет приобрести другой агрегат, там более, что они отличаются довольно низкой ценой.

Перед тем как сделать компрессор их холодильника своими руками необходимо выполнить определенную подготовительную работу. То есть, необходимо собрать все узлы, которые потребуются для его изготовления, кроме этого надо будет собрать, определенный инструмент. Для сборки компрессора высокого давления своими руками потребуются следующие узлы:

автомобильная камера, устанавливаемая в покрышку и используемая вместо емкости для хранения сжатого воздуха;
насос с манометром, вместо нагнетателя;
камерный сосок;
ремонтный комплект;
обыкновенное шило.

Для того, что бы собрать компрессор своими руками потребуется следующий инструмент:

шуруповерт или дрель;
фрезы по металлу с титановым покрытием;
турбина или бормашина с абразивными насадками;
щетка по металлу;
вальцеватель для медных трубок;
разводные ключи, плоскогубцы.

Сборка компрессора своими руками при правильно выполненной подготовке не должна занимать много времени.

Собираем конструкцию своими руками

После того как два основных элемента готовы, можем начинать монтаж. На приведённой схеме показано общее устройство агрегата для окрашивания авто. Для начала вам следует хорошенько её изучить.

Схема компрессора для покраски автомобиля

Всю работу выполняем согласно нижеприведённому алгоритму:

В качестве основы берём толстую деревянную доску, на неё крепим мотор

Следует обратить внимание на то, как он будет располагаться — от этого зависит, насколько стабильно и правильно будет работать пусковое реле. Вы должны выбрать то же положение, в котором механизм находился в холодильнике

Скорее всего, на реле будет нанесена соответствующая маркировка.
Вертикально закрепляем ресивер. Для этого в одном из фанерных листов проделываем отверстие соответствующего диаметра, надеваем на баллон, а по бокам фиксируем двумя другими листами фанеры, крепя их одним краем к основе, а другим — к надетому листу фанеры. Крепление осуществляем шурупами и клеем.
На входной воздушный канал нагнетателя надеваем резиновый шланг с фильтром для бензинового двигателя. Здесь не предвидится большого усилия, поэтому в дополнительных креплениях нет необходимости.
На выходной воздушный канал нагнетателя ставим шланг и масло-влагоочищающий фильтр от дизельного двигателя. Как уже говорилось выше, воздушная струя не должна содержать никаких посторонних примесей — иначе это негативно скажется на качестве окрашивания автомобиля. Поскольку здесь воздухопоток будет довольно сильным, необходимо обеспечить дополнительное крепление при помощи специальных хомутов на винтах.

Сборка компрессора для покраски автомобиля своими руками

Фильтр подключаем к редуктору и по цепочке – на один из боковых каналов крестовины ресивера

Редуктор обеспечит стабильное давление, что очень важно в процессе окрашивания автомобиля.
С другой стороны включаем в цепочку манометр для контроля давления.
Сверху накрест накручиваем при помощи фитинга реле для регулировки. Оно будет контролировать уровень давления воздуха в ресивере и в нужные моменты включать и выключать мотор.
Выполняем пайку всех электрических контактов и тщательно изолируем их

Впаиваем в электрическую схему тумблер включения-выключения устройства, чтобы не возникало необходимости постоянно пользоваться вилкой электросети.
Приступаем к испытаниям. Ставим регулятор реле на минимальное давление и включаем аппарат. Смотрим на его работу, пробуем различные положения регулятора, убеждаемся, что реле исправно включает и выключает мотор при соответствующих значениях давления воздуха. При помощи мольного раствора проверяем герметичность всех воздуховодов. Если мы удовлетворены осмотром и испытаниями, выполняем контрольное окрашивание какого-нибудь опытного образца.

Проводим испытание компрессора

Что лучше — самодельный или покупной?

Всего можно выделить несколько основных отличий между ними:

В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы

Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно.
Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность

Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей.
В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.

Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.

Плюсы и минусы самодельного прибора

Как и любое техническое изделие, самодельный компрессор для аэрографа обладает рядом как положительных, так и не очень приятных сторон. Если смотреть глобально, то главное преимущество «ручного» компрессора – эстетическое. Работать с машиной личной сборки всегда приятно. Ощущение, что этот компрессор сделали именно вы, очень настраивает на работу.

Кроме того, в большинстве случаев (когда за основу взят холодильный компрессор, огнетушитель или электронасос автомобиля) отмечается низкий уровень шума при работе, тогда как купленный может весьма громко шуметь.

Схема простого самодельного компрессора

Что касается цены, дешевизна самодельного компрессора – весьма натянутый миф. Все зависит от выбранных компонентов, поэтому цена такого изделия очень часто немногим дешевле, чем покупка заводского.
