Как сделать гидравлический кран гусь своими руками
Уважаемые посетители сайта «Лабуда блог» из представленного материала вы узнаете, как самостоятельно собрать гаражный гидравлический кран гусь, рассмотрим чертежи, пошаговые фото сборки, а так же видео испытания самодельного крана для демонтажа двигателя.
Каждый автомобилист за свою практику эксплуатирования автомобиля наверняка сталкивался с поломками двигателя, а не редко и с его заменой или капитальным ремонтом, но чтоб извлечь ДВС с посадочного места потребуется надежная лебедка или кран. Покупка специального оборудования обойдется как минимум 10 К, а устанавливать лебедку на потолок гаража не у всех есть такая возможность, потому как гаражные перекрытия довольно слабые.
Сделать кран типа «гусь» с системой гидравлического поднятия стрелы вполне можно и самостоятельно, для чего понадобится 7 метров профиля 80х80 мм и 3 мм толщина стенки. Пара труб 89 по 700 мм и 76-900 мм. Домкрат пятитонник 5т, пластины толщиной 8 мм 4 шт. Автор в данном случае купил только колеса 2 шт обычных, 2 шт поворотных, 1 м шпильки М-14 В ходе испытаний самодельный кран спокойно поднимает 250-300 кг, так же перевозились бетонные бордюры общим весом 500 кг, все отлично.
Устройство и принцип действия самодельного гидравлического крана «Гусь» по сути довольно простое, да и само название говорит само за себя) Состоит из опоры (разборная) с колесиками для передвижению по гаражу и подкату под автомобиль, вертикальной стойки с домкратом и непосредственно самой выдвижной стрелы с цепью и крюком.
Высота подъема короткой стрелы в нижней точке 90 см в верхней точке. Длинная стрела, низ 80 см, а в верхней 1800 мм и с выкрученным штоком домкрата низ 1400 мм и верх 2250 мм.
И так, давайте рассмотрим, что конкретно понадобится для сборки гаражного крана?
Материалы
- проф труба 80х80 длинной 7 м
- труба 89 мм по 700 мм 2 шт
- труба 76 длинна 900 мм
- колеса 6 шт, 2 поворотные, 2 обычных и 2 с тормозом
- металлические пластины 8 мм 4 шт
- домкрат 5 т
- цепь и крюк, шпилька М-14 длинна 1000 мм
Инструменты
- сварочный инвертор
- УШМ (болгарка)
- дрель
- набор гаечных ключей
Пошаговая инструкция по сборке гидравлического крана гусь своими руками.

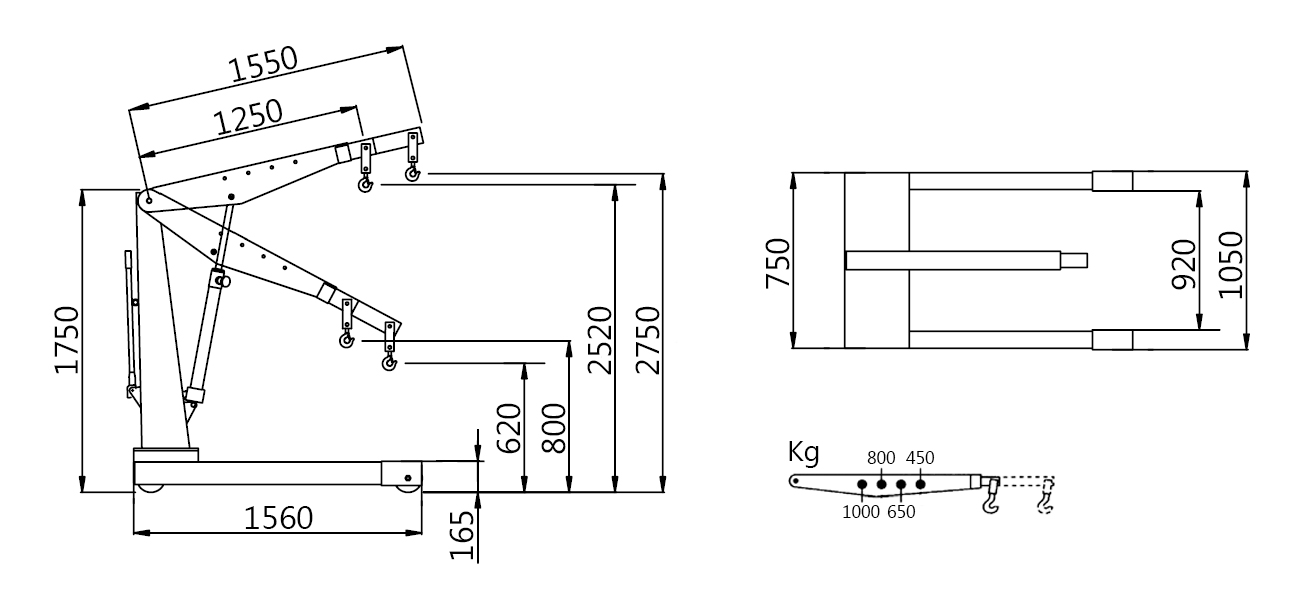

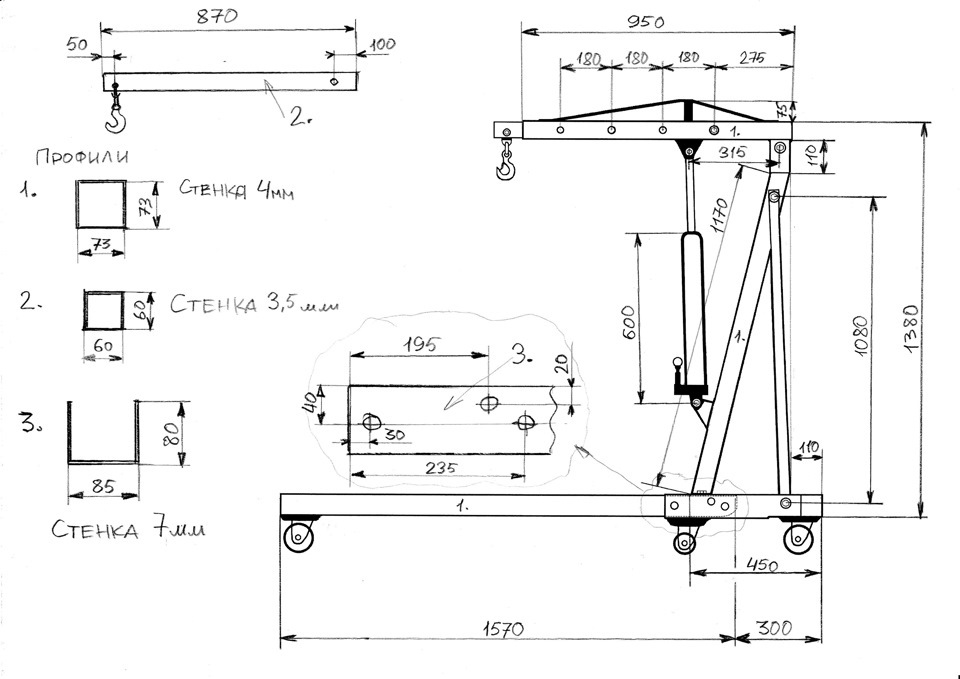

Для начала следует ознакомиться с чертежами и схемами, а потом переходим к сборке.

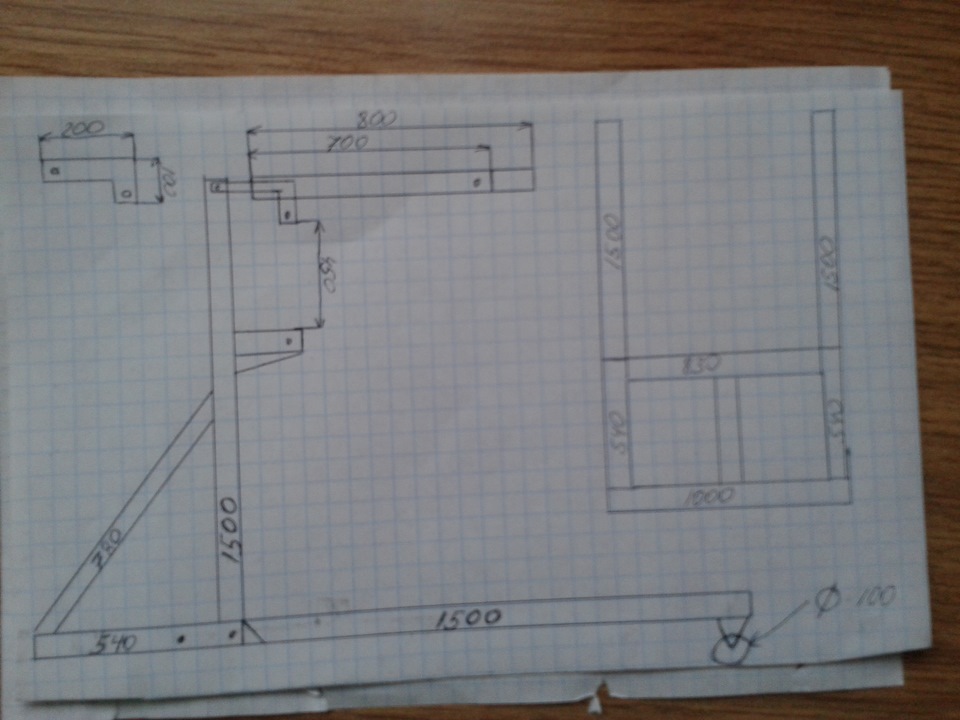

Чертеж на тетрадном листе составил автор представленного ниже крана.

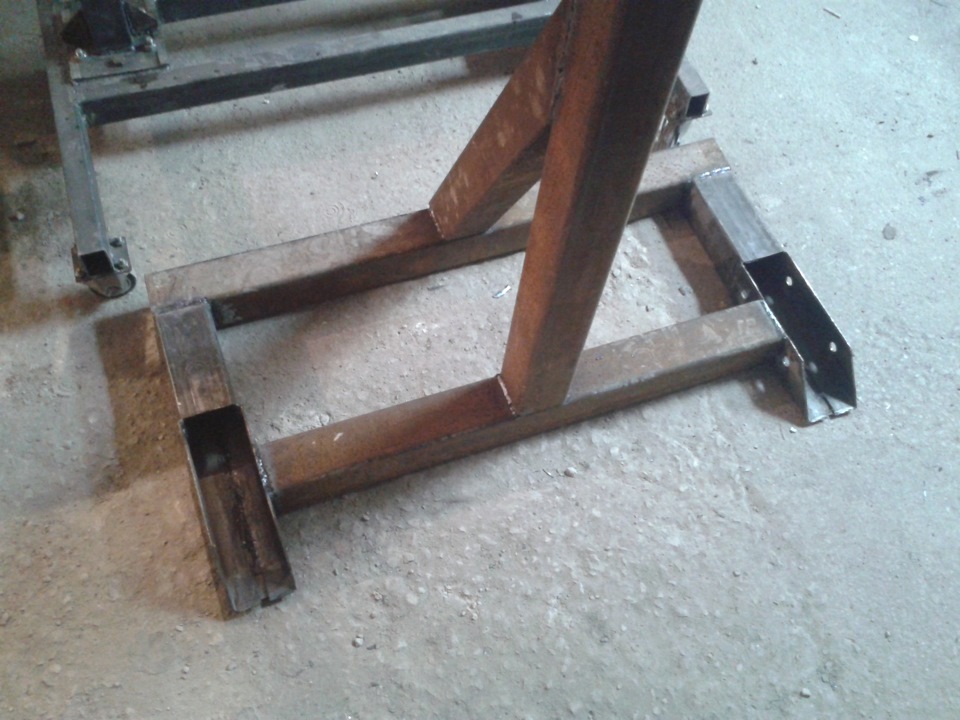

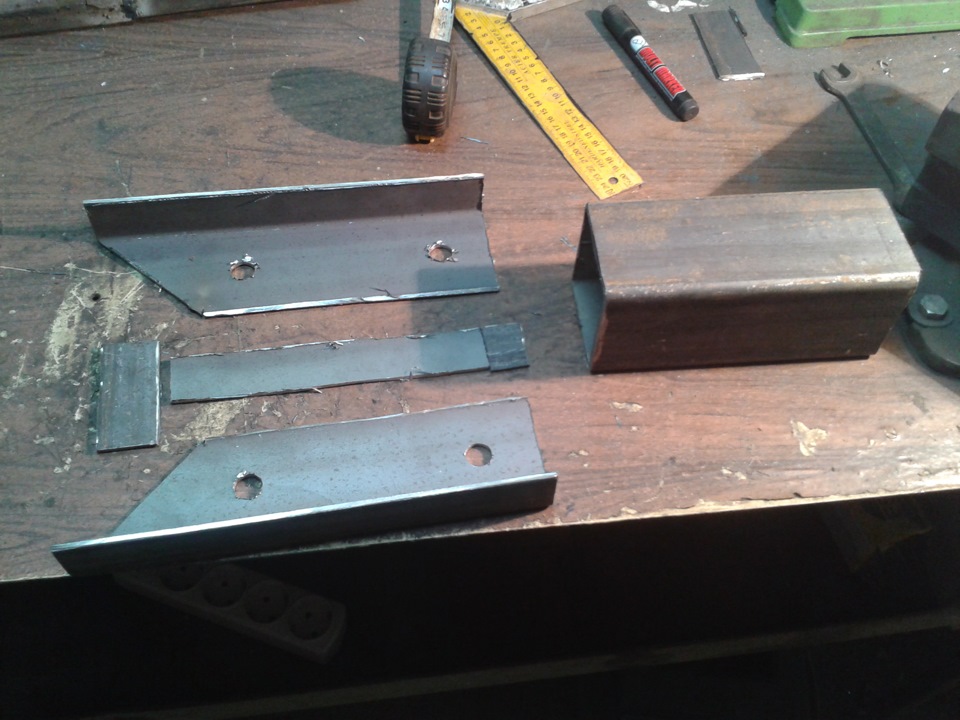

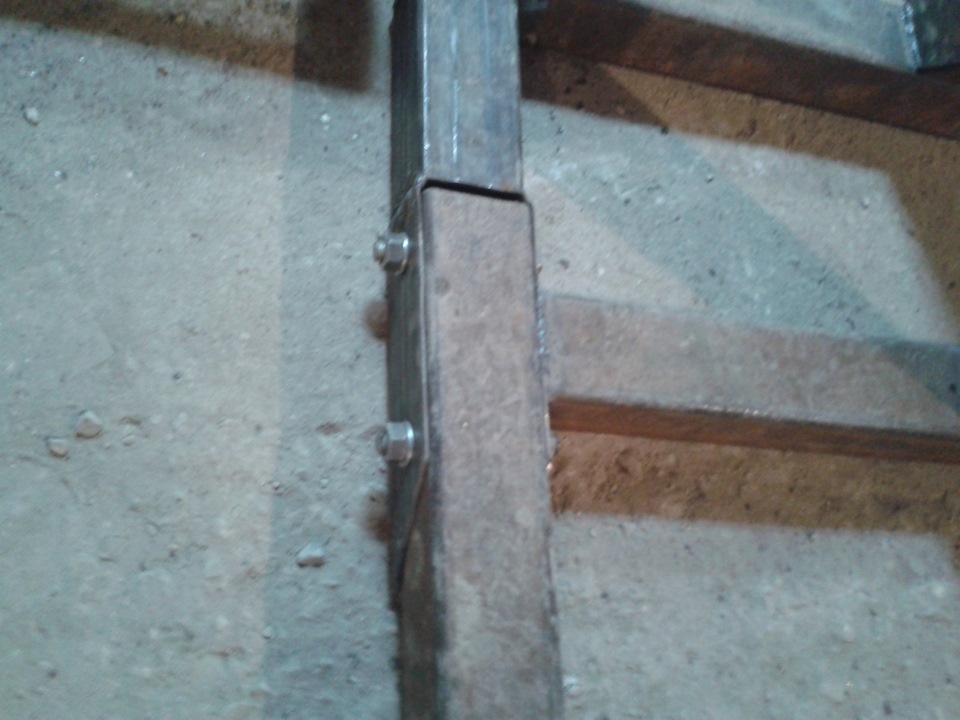

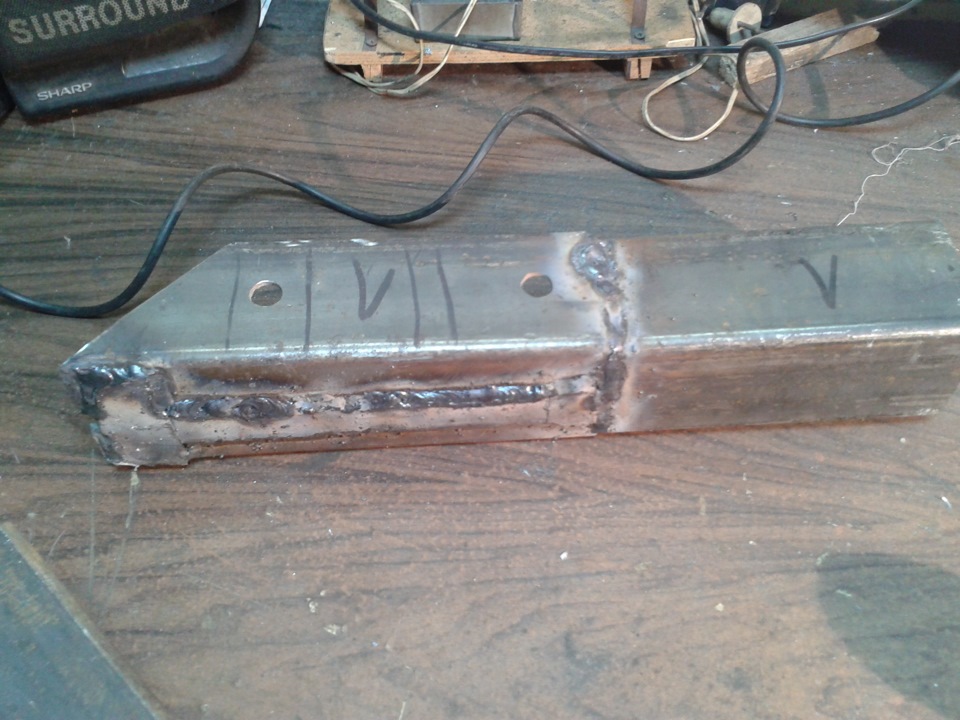

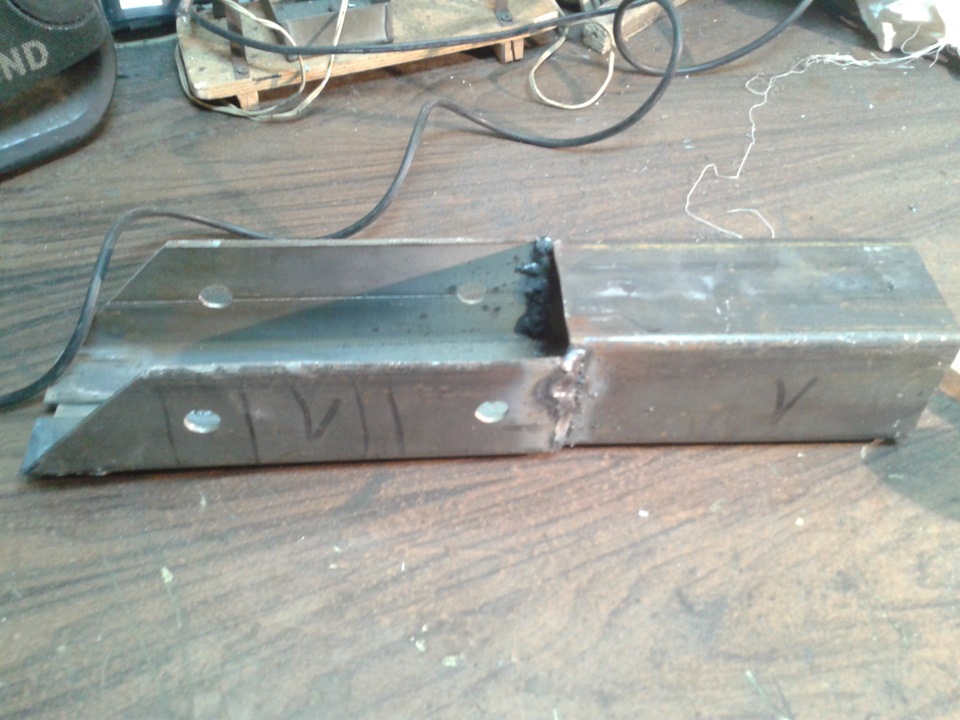

Сначала изготавливается стыковая часть часть опоры, она же будет разборной.
Приваривается вертикальная стойка с распоркой в нижней опорной плоскости.

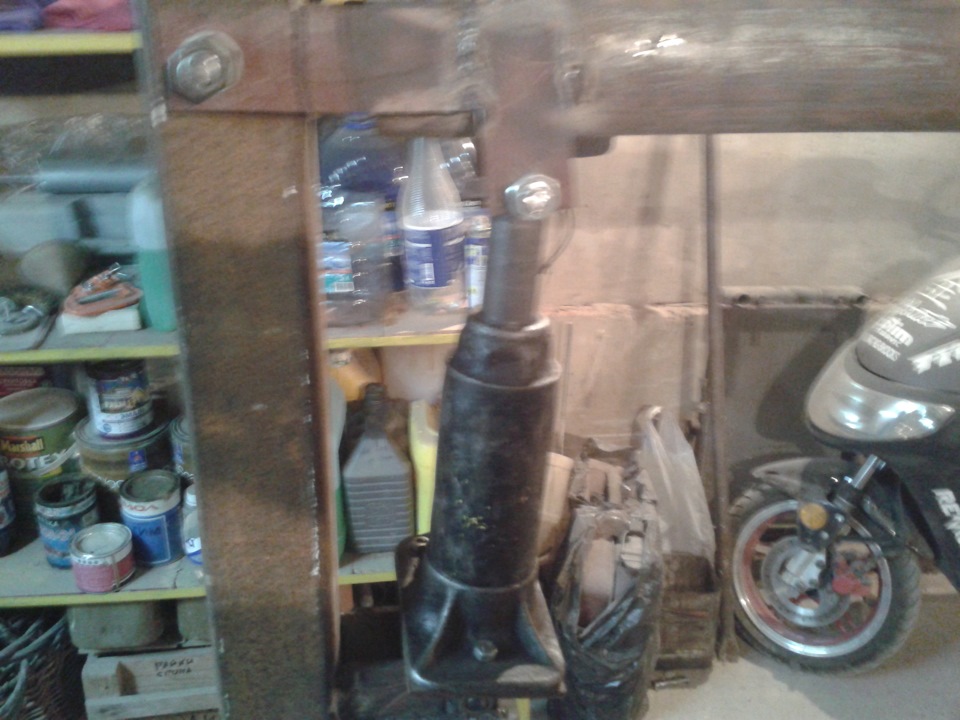

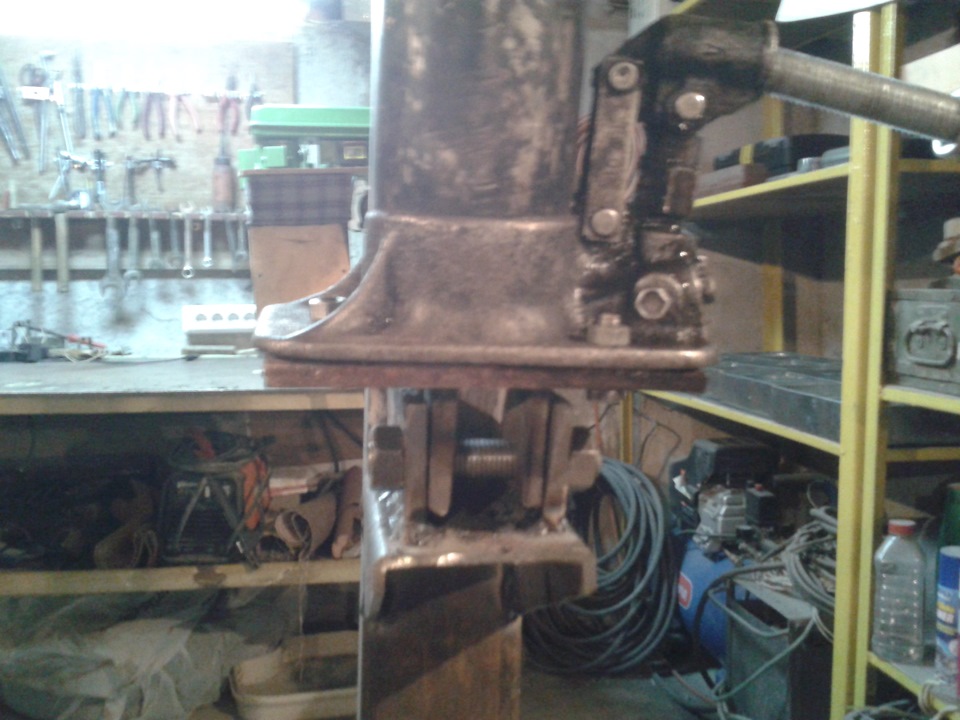

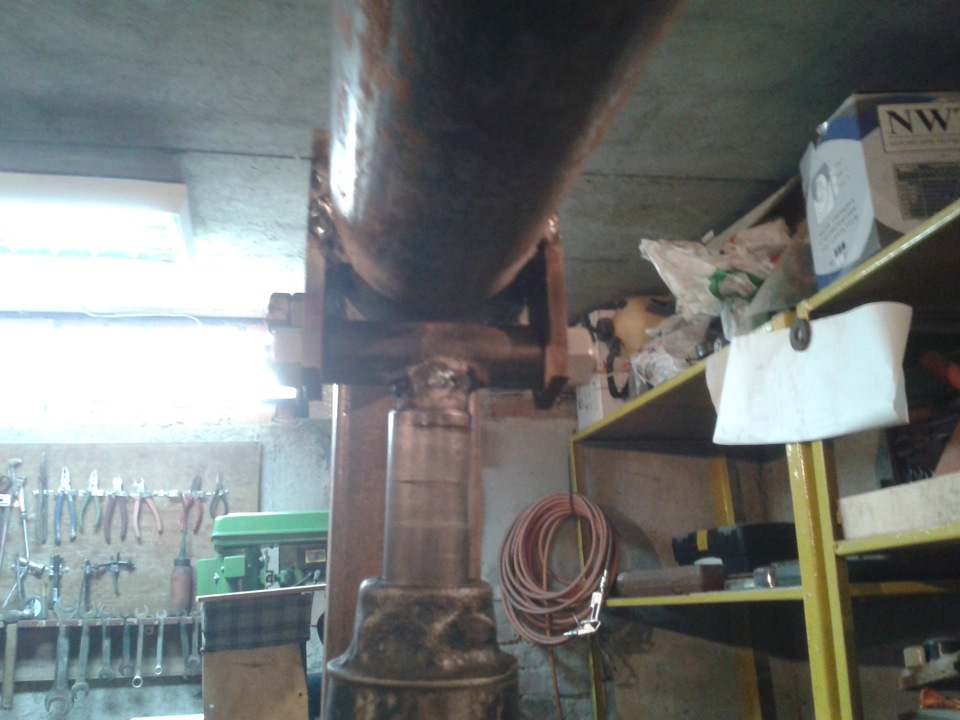

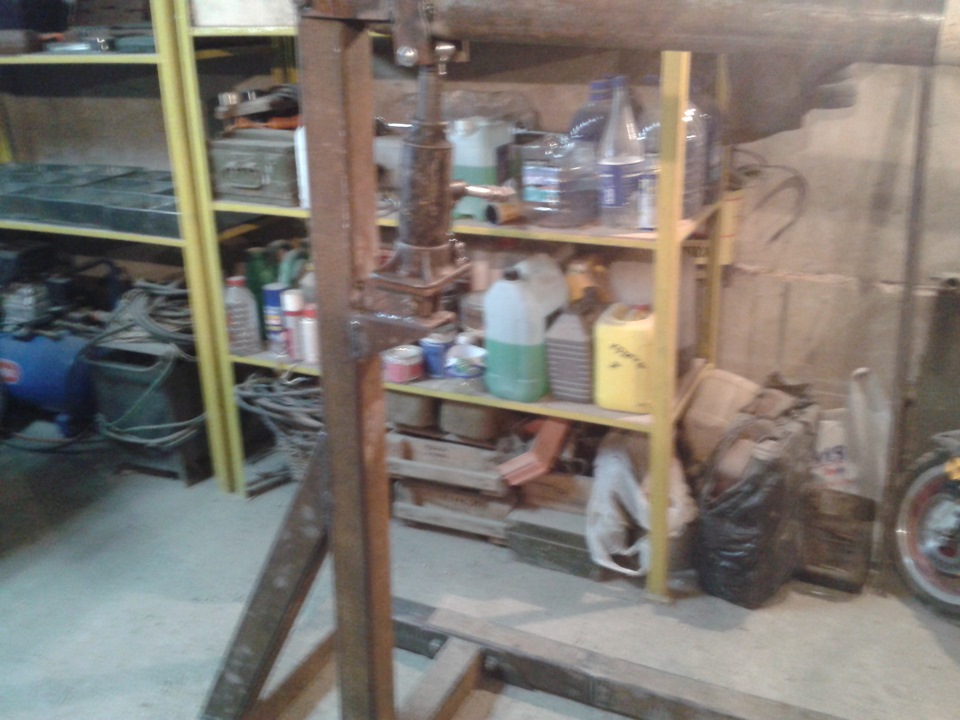

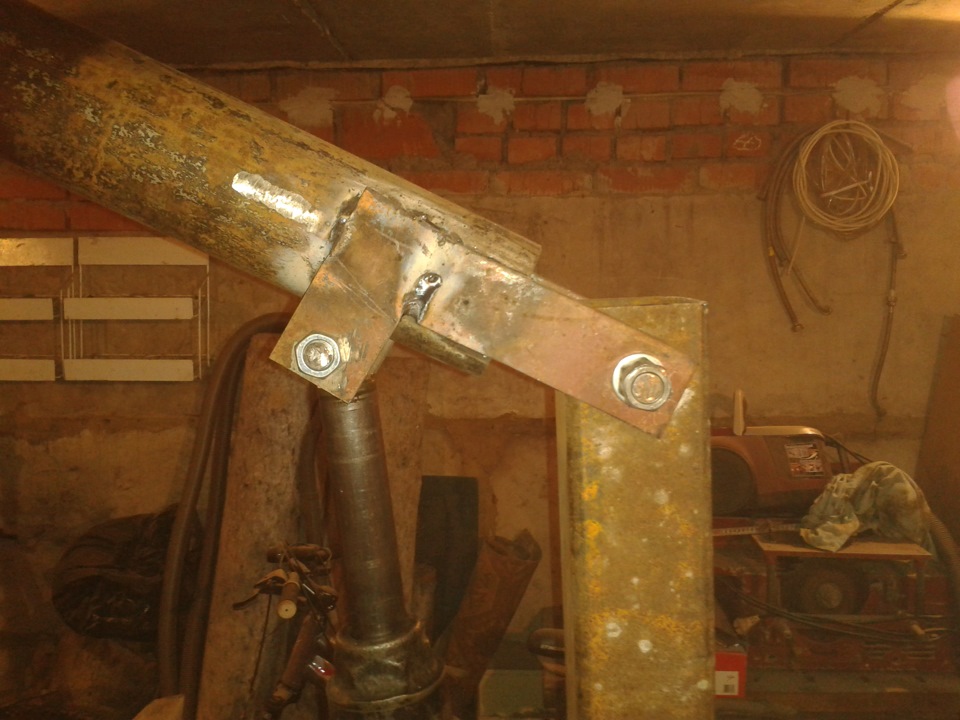

Установка и крепление домкрата.

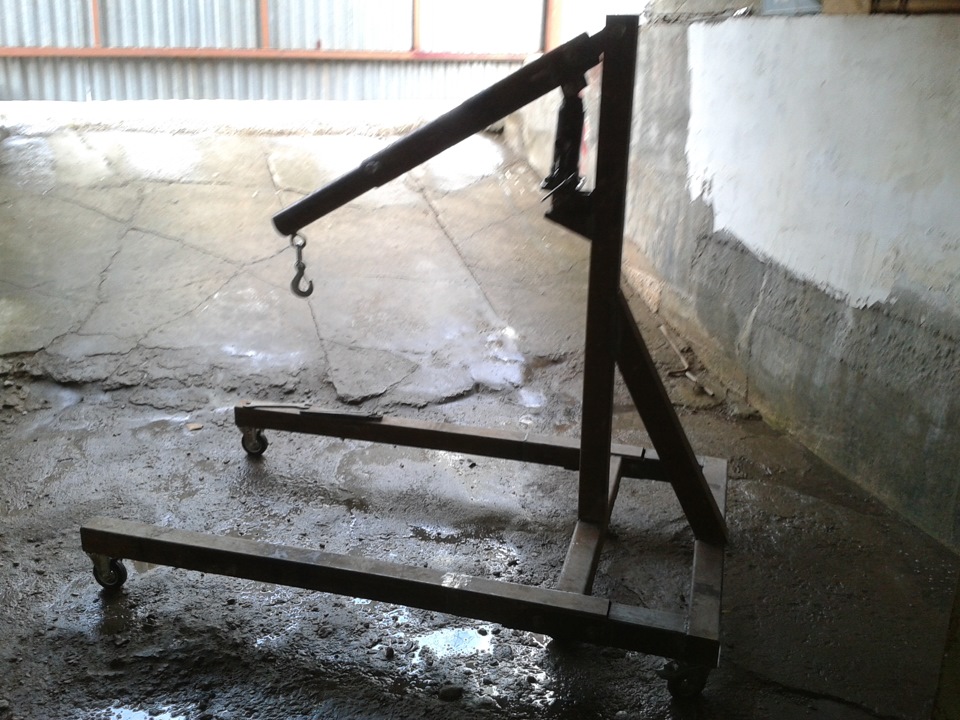

Стрела на полный вылет.

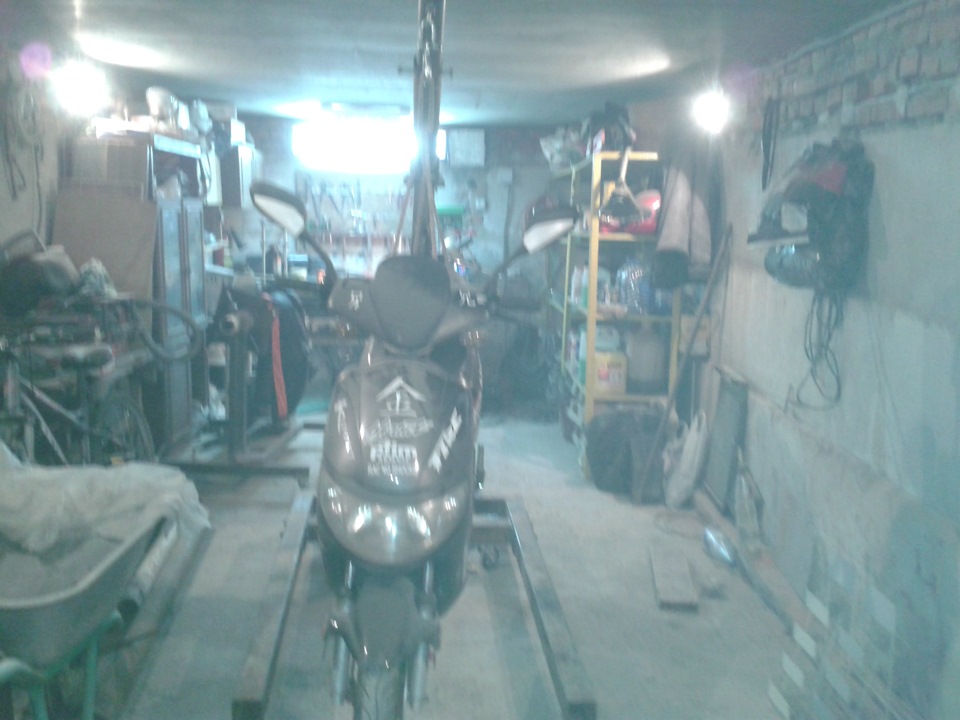

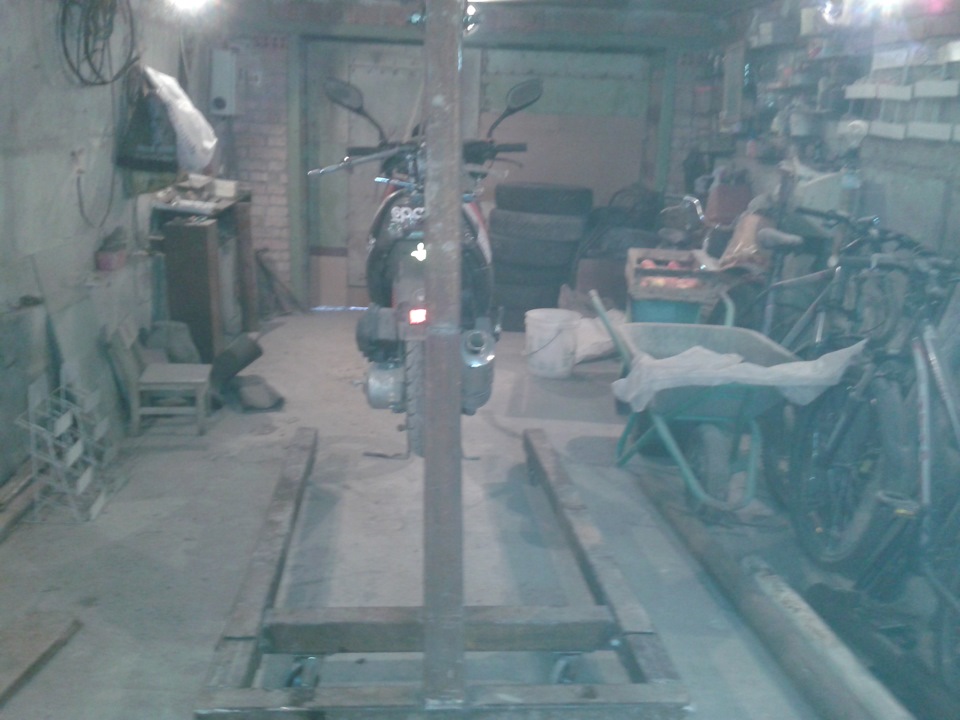

Эксперимент в гараже, подъем скутера)
Вес мопеда 120 кг
Вот такой кран вполне можно сделать своими руками с минимальными затратами. Просто, бюджетно и компактно, потому как кран разборный.
Так же автор снял небольшое видео испытаний.
https://youtube.com/watch?v=AdZNhLI9V7Q
Как снять двигатель из машины в гараже своими руками?
Элементарное обслуживание мотора возможно без его демонтажа. Замена свечей, профилактика впускного и выпускного коллекторов, и даже замена ремня (цепи) ГРМ выполняется прямо в подкапотном пространстве автомобиля. Однако работа с клапанами, коленвалом, поршневой группой и пр. проводится лишь на снятом моторе. Не говоря уже о процедуре капитального ремонта.
Из нашей статьи вы узнаете, как снять двигатель из машины в гараже, чем можно снять двигатель своими руками и как правильно это сделать.
Материал подготовлен сайтом Auto-science.ru – специалисты которого помогут вам качественно и без ошибок смотать пробег вашего автомобиля.
Как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса?
На самом деле это не такая сложная процедура, как может показаться на первый взгляд. Главная задача – подобрать приспособления для снятия мотора.
Важно!Двигатель весит несколько сотен килограммов. Его падение может не только нанести материальный ущерб, но и привести к тяжелым травмам
Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:
- Слить все технические жидкости: масло, жидкость ГУР, «тормозуху».
- Освободить систему охлаждения от антифриза.
- Осушить КПП (за исключением случаев, когда вы извлекаете мотор, не снимая коробку).
- Отсоединить все шланги и патрубки топливной, тормозной систем, а также системы смазки и охлаждения.
- По возможности снять навесное оборудование: компрессор кондиционера, генератор, и пр.
- Отсоединить шлейфы электрооборудования, блок управления двигателя, управляющие кабели форсунок, высоковольтные провода катушек зажигания.
- Снять разъемы со всех датчиков мотора. Рекомендуется составить список («по мотивам» инструкции по обслуживанию и ремонту), это поможет не пропустить скрытый разъем.
- В большинстве случаев требуется снять крышку капота.
Если вы планируете вытащить мотор без коробки, необходимо открутить все стягивающие болты и убедиться в том, что после снятия КПП не упадет под автомобиль. То есть нужно позаботиться о временном креплении узла.
Чем снять двигатель с автомобиля?
В домашних условиях обычно нет профессионального подъемного оборудования, поэтому его придется взять напрокат либо изготовить самостоятельно.
Гусь для снятия двигателя своими руками
Это несложный механизм, напоминающий гусиную шею. Он дает возможность выноса мотора в сторону от подкапотного пространства. Может иметь поворотную конструкцию, позволяющую доставать двигатель, не перемещая машины.
Тяжелый ДВС просто переносится на верстак, расположенный рядом с авто. Фактически, это универсальный подъемный кран в гараже. Стойка опирается на длинные «ноги», расположенные под моторным отсеком, для предотвращения опрокидывания. Для подъема используется трос и лебедка.
Гусак применяется как в гаражных условиях, так и в небольших сервисах.
Подъемник для снятия двигателя своими руками
Как правило, это подкатной кран, нижняя часть которого заводится под передний бампер. Требуется гладкая площадка, на неровном грунте извлечь двигатель с помощью такого устройства проблематично. Подъемник работает с помощью гидравлики, либо натяжного механизма вроде лебедки. Устройство простейшее: стойка с подкатными опорами, и подвижная стрела, на которой и подвешивается мотор. Изготовить подъемник своими руками можно из швеллера, либо квадратной проф. трубы.
При наличии прочных колес на опорных ногах можно быстро выкатить подъемник с мотором и переместить его в ремонтную зону.
Лебедка для снятия двигателя своими руками
Применяется, если автомобиль ремонтируется в прочном каменном гараже. Самое недорогое приспособление, которым можно снять двигатель. Для вытаскивания используют цепь или трос.
Есть два варианта конструкции:
- Передаточный механизм с барабаном, который подвешен к потолку.
- Лебедка закреплена на полу, под потолком закрепляется шкив.
Особенности снятия различных конструкций моторов
Продольное расположение.
Как правило, такие ДВС снимаются без коробки передач, хотя возможны исключения. Требуется демонтаж радиатора.
Поперечное расположение.
Моторы компактны, легко поднимаются вертикально. Коробка передач остается на двигателе.
Гибридные системы и электромобили.
Двигатели внутреннего сгорания в таких машинах занимают мало места, либо отсутствуют вовсе. Электродвигатели могут быть встроены в привод колеса, либо интегрированы в трансмиссию. Ввиду небольшого размера их демонтаж не вызывает сложностей.
Все виды ДВС устанавливаются на опоры. В рамных конструкциях точки крепления находятся на раме, в автомобилях с несущим кузовом обычно имеется подрамник.
block-mitsubishi.ru
Какими характеристиками должен обладать гаражный подъемник
Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.
Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.
Проведение расчетов
Чтобы конструкция соответствовала размерам помещения и функционировала на необходимом рабочем пространстве, важно перед выполнением монтажных работ провести расчеты. Чертеж с указанием габаритов всех комплектующих можно подготовить самостоятельно либо воспользоваться специальным калькулятором
Стандартными параметрами в расчетах являются следующие:
- высота не более 2,5 м для ремонта легковых автомобилей и проведения работ, требующих подъема и перемещения тяжелых предметов;
- грузоподъемность зависит от используемой разновидности тали и, как правило, составляет 800-1000 кг;
- ширина конструкции — от 4 м;
- размеры стоек — 120 см.
Если возникает необходимость работы с более габаритным оборудованием, грузоподъемный механизм можно дополнительно укомплектовать вертикальными стойками А-образной формы. Также по желанию допускается сделать конструкцию легко разбираемой, что актуально в условиях ограниченного пространства или в случае редкой необходимости подъема грузов.
Инструкция по сборке и чертежи
Конструкция получила название «гусь» из-за своей Г-образной формы. Механизм отличается удобством в работе, ведь благодаря ему можно подвести стрелу к моторному отсеку. Это снижает затраты труда на обвязку мотора, из-за чего срок выполнения ремонтных работ сокращается.
Конструкция «гуся» простая. Механизм состоит из разборный опоры, оборудованной колесиками. С их помощью его легко передвигать с места на место, подкатывать под автомобиль.
Устройство для гаража имеет вертикальную стойку, на ней устанавливают домкрат. «Гусь» имеет выдвижную стрелу, которая оборудована цепью с крюком. При активации домкрата стрела идет вверх, поднимая груз.
Гидравлический кран чаще всего используют для подъема двигателя. Устройство можно изготовить по готовым чертежам, но чаще всего используется созданная от руки схема крана, своими руками ее начертят даже новички.
Сначала изготавливают разборную часть поры, она является стыковой. После этого приваривают вертикальную стойку. В нижней части обязательно устанавливают распорку. После этого переходят к установке домкрата, он должен быть надежно закреплен. Стрелу делают на полный вылет, она нужна для снятия двигателя. Все части конструкции сваривают. В результате получается надежное, но маневренное устройство.
Для этого подвешивают груз, который должен быть на 20% тяжелее того, который нужно поднимать. Если механизм выдерживает нагрузку, его можно использовать в работе. Кран-гусь разборный, поэтому он не займет много места в гараже.
Сложная система блоков как рассчитать выигрыш в силе
Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.
Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.
Кран-балка в гараже своими руками: совет по изготовлению
Для самостоятельного изготовления крана-балки нужно обладать некоторыми слесарными и сварочными навыками. Для расположения готового крана подойдет только гараж, отличающийся достаточной площадью. Чтобы приступить к работе, необходимо предварительно приобрести трубу с прямоугольным сечением, металлический уголок, С-профиль из металла и раздвижные колесики.
При установке столбов и рельсов следует учитывать, что стены гаража чаще всего не отличаются ровностью.
Раму сваривают из уголка по всей ширине постройки
Особое внимание нужно обратить на то, чтобы все ребра были расположены строго параллельно и перпендикулярно. Для изготовления тележки используют трубу с прямоугольным сечением
Раму нужно посадить на колеса, который должны совпадать с ребрами рамы.
Советы по изготовлению:
- Крепление роликов лучше выполнить к полосе, приваренной внахлест там, где штанги соединены с опорами.
- Чтобы кран был подвижным, к стойкам приваривают ролики, которые можно взять из контейнеров, используемых на складах.
- Для изготовления механизма подъема используют ручную червячную лебедку, оснащенную стальным тросом.
Если лебедки нет, ее можно заменить тельфером. Но в этом случае для изготовления штанги необходимо использование двойного тавра. Кран-балка, изготовленная с учетом всех правил, позволит беспроблемно извлечь двигатель и поднять кузов автомобиля.
Привод гидравлического гаражного крана
Существует несколько видов гидравлического привода:
- с гидроцилиндрами;
- с гидроцилиндрами и лебедками ручного управления.
Когда оператор повышает уровень давления в цилиндрическом блоке, масляная жидкость воздействует на поршневую часть, выталкивая телескопический шток, в это время происходит подъем стрелового оборудования.
По характеру движения выходного звена гидравлического силового агрегата выделяют следующие виды приводов:
- Вращательного движения. Конструкция такого механизма включает в себя гидродвигатель, оборудованный ведомым звеном с неограниченным вращательным движением.
- Поступательного движения. В этом случае используется гидроцилиндр с возвратно-поступательным движением звена ведомого типа (штока поршневого механизма, плунжера).
- Поворотного движения. Механизм крана оборудован поворотным гидравлическим мотором, ведомое звено которого совершает возвратно-поворотное движение на угол менее 270°.
- Регулируемый. В этом случае скорость звена выходного типа можно отрегулировать при помощи изменения частоты вращения коленчатого вала силового агрегата, который активирует работу насоса высокого давления.
- С замкнутой схемой циркуляции рабочей жидкости. Это значит, что топливо возвращается во всасывающую гидравлическую линию насосного механизма. Такой привод имеет небольшой вес и обеспечивает высокие показатели частоты вращения ротора без опасности попадания воздуха в систему.
Проведение расчетов
Для того, чтобы сделать в гараже кран-балку своими руками, необходимо рассчитать размеры конструкции и марки металлопроката по грузоподъемности. Подобные расчеты выполняются на специальных онлайн-калькуляторах, которые позволяют с достаточной для кустарного изготовления точностью, подобрать необходимые материалы. В эти калькуляторы необходимо ввести размеры конструкции и максимально допустимый вес, который предполагается поднимать и перемещать. Затем нужно изготовить рабочий чертеж и можно приступать к работе.
Рабочую балку механизма лучше всего сделать из равнополочного двутаврового проката, потому что при использовании сваренных уголков очень трудно добиться единства поверхности катания. Неровность поверхности катания приведет к недозагруженности одних подшипников, и перезагруженности других. Салазки рабочей балки можно изготовить из отрезка швеллера, длина которого будет равна ширине полки двутавра рабочей балки. Размер должен позволять ему свободно скользить по опорам пролетной балки.
Здесь болты применяются как стойки для крепления опорных подшипников.
Необходимые материалы
Кран делают из профиля длиной 7 м. Лучше всего использовать материал, толщина стенок которого составляет 7 мм. Механизм должен быть прочным, поэтому стоит выбирать профиль с сечением 80×80 мм.
Для изготовления грузоподъемного устройства также потребуется несколько труб. Подходят изделия по 700 мм, сечение которых составляет от 76 до 99 мм.
Для сооружения крана потребуется домкрат, можно взять с ВАЗа. Лучше всего использовать устройство, которое рассчитано на подъем грузов весом до 5 т. Для сооружения механизма необходимы 4 пластины толщиной 8 мм.
Для самостоятельной сборки крана нужно иметь следующий набор инструментов:
- дрель;
- инвертор для сварки;
- гаечные ключи;
- болгарку.
Сборка механизма не отличается сложностью, поэтому ее легко выполнить своими силами. Козловой кран или любое другое устройство после сборки можно покрасить.
Ножничный кран
Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.
С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.
К их основным преимуществам относятся:
производительность;высокая грузоподъемность;компактные размеры в сложенном виде;широкий спектр применения;маневренность.
Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:
электрогидравлическими;дизельными;электрическими;гидравлическими.
Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.
Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:
подъемного устройства,мобильной платформы;равноскоростных ведущих колесиков.
Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:
двухсекционный распределитель;втулки;насос;гидравлический цилиндр;двутавровые балки.
Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.
Устройство машины
В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.
Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.
Схема подъемного крана
Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:
Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
Платформа. К ней крепится стрела и противовес
Является основной частью крана и подвергается значительным нагрузкам
Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
Противовес. Служит для устойчивости крана
Определяет максимальный вес груза, который кран может поднять
Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.
Как работает винтовой домкрат
Принцип работы винтового домкрата для легкового автомобиля заключается в перемещении рамной конструкции в заданном направлении под действием смещения гайки винтовой передачи.
Например, в ромбическом домкрате винт с одной стороны закреплен во втулке с возможностью вращения. С противоположной стороны находится гайка, которая жестко закреплена в точке соединения стоек. При вращении винт перемещает гайку и изменяет расстояние между противоположными точками ромбической конструкции. Если горизонтальные противоположные точки приближаются, то вертикальные отдаляются, что и является рабочим движением на подъем.
Другие домкраты работают по примерно таким же алгоритмам с той лишь разницей, что направление рабочих движений в кинематических схемах и рычажные системы отличаются.
Исключением является домкрат бутылочного типа. Он не использует в своей конструкции систему рычагов: здесь работает телескопический принцип винтовой передачи. Но ограниченность диапазона рабочих высот делает этот домкрат малопригодным для обычного легкового автомобиля.
Как пользоваться
Телескопическая стрела механизма может быть установлена в нескольких положениях. Гусь маневренный, им может управлять 1 человек. Оборудование поднимает достаточно тяжелые грузы за счет установленного домкрата, никаких дополнительных аксессуаров и устройств для перемещения тяжестей не нужно.
Для полноценного удобства использования собственного гаража иногда требуется оборудование для подъема тяжеловесных частей автомобиля. Оптимальным вариантом решения данной проблемы служит кран гидравлический. Уникальное строение позволяет совершать перестановку небольших грузов при незначительной затрате усилий автомеханика или владельца авто.
Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.
Гаражный кран применяют для:
- снятия двигателя;
- подъема балок, мостов;
- перемещения габаритных узлов.
Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.
Стационарные
Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.
Переносные
Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:
- на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
- на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.
Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается
Завершение работы
Сборка крана из домкрата: 1 – стрела подъема выносная, 2 – домкрат, 3 – опорные ролики.
- На финишном этапе вам останется сделать верхнюю балку, пальцы и нижнюю балку.
- Для изготовления балки соберите уголок в П-образную фигуру. С одной стороны по центру приварите металлическую вставку длиной порядка 16 см.
- Сверху с помощью прихваток прикрепите пластину. Зашейте все элементы в одну конструкцию. Вы получите прямоугольный профиль.
- Сварите вставку с пластиной. С обратной стороны следует заглушить профиль металлической пластиной, а затем обварить по периметру и зачистить.
- К центру этого же торца приварите втулку для сопряжения с задним узлом.
- К передней грани верхней балки приварите пару направляющих для домкрата. Сделайте в них отверстия под стопор домкрата. В отверстия вставьте 8-миллиметровые болты с гайками.
- К верхней части приварите втулку с роликами, а также втулку для защитного пальца.
- Сделайте пальцы из стального стержня 12 мм. Отрежьте заготовки по размеру и загните. Всего нужно 3 пальца.
- Изготовьте нижнюю гайку. Вам понадобится уголок на 32 мм и гайка М16. Соберите уголки в квадратный профиль. Используйте прихватки и сварку. С одного конца приварите гайку М16, предварительно закрутив болт, чтобы не забилась резьба. Этот элемент будет обеспечивать сочленение с передним узлом.
- С противоположного конца сделайте 12-миллиметровое отверстие для болта на расстоянии в 2 см от края к центру. Данный элемент обеспечит соединение с задним узлом.
https://www.youtube.com/watch?v=S-jy9hFi4-o
На этом сборка самодельного крана закончена. Можете устанавливать домкрат и использовать агрегат по назначению. Удачной работы!
