Самовытаскиватель

Содержание

Виды лебедок

Тем, кто хоть раз поднимал ведро воды из колодца, уже знаком принцип действия лебедки. Это приспособление предназначено для таких задач как подъем или перемещение грузов. В ее конструкцию входит барабан или шкив для грузового каната, механизм привода с промежуточными передачами, тормозное устройство и опорная станина. По назначению различают лебедки тягового типа (для перемещения груза в горизонтальной плоскости) и подъемного.

Лебедки применяются для многих целей – это может быть швартовка судов, подъем якорей, состоящие в большом числе машин лебедки. Ручная лебедка, собранная своими руками, станет удобным решением в строительстве дачного дома.

Типы самодельных лебёдок

Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий. Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

Рычажные.
Монтажно-тяговые.
Барабанные.

В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.

В барабанных лебедках используются:

Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

Электрические лебедки

Самый популярный тип самодельной лебедки для автомобиля. Обосновано это ее мощностью, простотой в управлении и надежностью. Кроме того, такой вариант не требует больших затрат при сборке и установке на автомобиль. Такая электролебедка может работать либо на собственном автономном электродвигателе, либо получать питание от установленного в авто генератора. Во втором случае надо посмотреть и сделать расчет монтажа так, чтобы питание с него подавалось не только на лебедку, но и на системы автомобиля.

Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно. Часто используется зиловский стартер СТ230.

Механические лебедки

Механические лебедки работают от двигателя. Производители часто устанавливают их уже на этапе комплектации внедорожников (например, такой автомобильный самовытаскиватель ставится на армейский УАЗ). Эта лебедка подключается к валу и работает за счет трансмиссии. Скорость намотки можно менять понижением или повышением оборотов. Основные преимущества – устойчивость и мощность тяги. Главный минус – работа только при исправном движке.

Часто такой вариант используется для установки на МТЗ – трелевка, например, леса значительно облегчается.

Гидравлическая лебедка

Наиболее конструктивно сложный вариант, поскольку кроме стандартных должен содержать дополнительные элементы: гидравлический привод, бак и насос для масла. Кроме того, устройство сложно назвать компактным. Сборка и установка потребуют значительных усилий. Тем не менее, такая лебедка тратит энергии гораздо меньше электрической, а мощностью ее гораздо выше.

Достоинства и недостатки

Монтаж данных устройств не всегда обусловлен их использованием по назначению. Лебедка может применяться для буксировки тяжелых грузов. При этом нет необходимости демонтировать лебедку либо изменять порядок ее крепления – достаточно переставить машину в место расположения груза.

Наличие тяги принесет свою пользу, если необходимо корчевать пни, перевозить бревна и брус. Лебедку заводского изготовления можно даже применять в качестве подъемного устройства для легковых машин, которым требуются ремонтные работы.

Есть и свои ограничения, которые обуславливаются отсутствием уровня безопасности в момент работы. В самодельных устройствах редко устанавливается стопор, по этой причине их не стоит использовать, как подъемники. Но если решено использовать лебедку по назначению, то для опасений причин нет. Это устройство, изготовленное самостоятельно, вытащит машину из любой канавы.

Еще один вариант лебедки из стартера для хозяйственных нужд

Для изготовления понадобятся:

Автомобильный стартер б/у с исправным мотором;
Маховик с шестеренкой;
Стальной колесный диск, или два тормозных диска – для изготовления барабана;
Мощный подшипник с подиумом (подойдет б/у ступица в сборе);
Уголки, швеллера – для изготовления станины;
Инструмент привычный – болгарка, сварочный аппарат, дрель.

Стартер можно взять от «Жигулей», если вам не нужно перемещать грузовые автомобили. Остальные элементы конструкции, – какие найдете. В данном случае использовался маховик от «Газели», ступица и ШРУС от ВАЗ 2108, тормозные диски от него же.

Диски скручиваем между собой в виде барабана для троса,

остальные элементы конструкции воссоздают сборку оси переднего колеса. С той лишь разницей, что корпус ступицы будет приварен к станине лебедки, а на «гранату» ШРУСа прикреплена шестерня маховика.

Станина варится из мощного швеллера и уголков

На этом элементе конструкции нет смысла останавливаться, разве что обращаем внимание на прочность

Готовую конструкцию из барабана и опорного подшипника привариваем к станине

Обратите внимание, что вся силовая часть держится на одной опоре. Ничего страшного в этом нет, ступичный узел выдерживает такие нагрузки постоянно

Наружную «гранату» ШРУСа привариваем к маховику. Качество сварки должно быть высоким, поскольку этот узел будет сильно нагруженным. В данном варианте использовалась архитектура шестерни. Муфта обточена под посадочное место ШРУСа.

«Семь раз отмерив», привариваем проушину для крепления корпуса стартера.

Конструкция готова, можно приступать к испытаниям. Бендикс втягивающего реле необходимо заблокировать в положении максимального зацепления. Это можно сделать при помощи сварки. Само реле выполняет функцию пускателя.

Приятной особенностью данной лебедки является наличие реверса. Переключив полярность на питании – мы можем запустить стартерный мотор в обратную сторону. Конструкцию пускового механизма с реверсным ходом можно выполнить с помощью силовых реле.

Передаточное отношение пары стартер-маховик настолько велико, что вам не придется изобретать самодельный редуктор для этой лебедки. Конструкция показала себя, как незаменимый помощник в гараже и на приусадебном участке.

Лебедка – это такое приспособление для поднятия, спуска или перемещения груза. Для чего нужна лебедка в гараже? Ответ простой. Для поднятия и опускания различных грузов. Заядлым авто ремонтникам без неё никак. Цена обычной электрической лебедки стартует от 10 000 рублей. За эту, немаленькую сумму, вы получите лебедку сомнительного качества, грузоподъемностью до 1 тонны. Этого вполне хватит вам для ремонта и обслуживания легковых автомобилей.

Если же вы хотите сэкономить свои денежные средства, то можно сделать электрическую лебедку своими руками, а за оставшиеся деньги купить хороший набор ключей для своего гаража. Для изготовления такого приспособления нам понадобится автомобильный стартер, подходящая шестереночная передача, барабан, железный трос и немного листового металла различной толщины, труба, шпильки и гайки. Мы предоставим вам чертежи лебедок своими руками, расскажем и покажем, как сделать все максимально быстро и надежно, а главное из подручных материалов. Некоторых деталей у вас может и не быть, но это не есть большой проблемой – такие вещи покупаются на блошином рынке за считанные копейки. Не будем тянуть резину, и отправимся в мастерскую, изготавливать сей чудесный и незаменимый инструмент для гаража.

Плюсы и минусы самовытаскивателей

Отношение владельцев внедорожников к самовытаскивателям неоднозначно. Кто-то считает их вполне достойной заменой лебедки, другие напротив – крайне негативно отзываются об этих приспособлениях. Попробуем выделить основные плюсы и минусы, которыми обладает самовытаскиватель на УАЗ или другой внедорожник.

Итак, достоинства:

простота и надежность конструкции;
дешевизна или легкость самостоятельного изготовления;
занимает немного места в багажнике;
не требует специального крепления и профессиональной установки;
при правильном использовании сила тяги ограничена только мощностью двигателя.

Возможно, устройство обладает и другими достоинствами. А теперь перечислим очевидные недостатки самовытаскивателей:

риск повреждения автомобиля (особенно рулевых тяг);
ограниченная функциональность (лебедку можно использовать для множества других задач, помимо вытаскивания автомобиля);
неравномерность наматывания троса;
неудобство использования (лебедкой вытащить авто проще).

Список может быть также не полным, возможно у самовытаскивателей есть и прочие недостатки.

https://youtube.com/watch?v=24nrUQxNGpQ

Самодельная лебедка из трещотки

Лебедка является механизмом, который широко используется во многих сферах жизни.Принцип ее действия состоит в передаче тягового усилия от приводного барабана с помощью гибкого элемента (цепи, троса, каната).

В зависимости от источника прилагаемой силы лебедки подразделяются на механические и электрические. И те, и другие можно изготовить самостоятельно, приложив немного усилий и терпения.

Самодельная лебедка из трещотки
Довольно часто возникает потребность в поднятии тяжелого груза и фиксировании его в таком положении.
Это может быть, например, массивная крышка в подвал или большие части от автомобиля.
Справиться с такой непростой задачей вам поможет самодельная лебедка из трещотки.
Чаще всего для изготовления самодельных лебедок из трещотки используют червячный механизм от ЗИЛа — он наиболее компактный и может выдержать вес до полутонны.

Трещотки от КамАЗа и МАЗа способны выдержать вес до двух тонн и более.

Это самый подходящий вариант лебедки для домашнего применения. Солидная грузоподъемность при необходимости позволит справиться со сравнительно большими грузами. Их подъемом или перетаскиванием. Рассмотрим пошагово весь процесс созидания лебедки из камазовских трещоток.

Для изготовления грузоподъемного приспособления такого типа понадобиться:
Две задние трещотки автомобиля Камаз: левая и правая
Крюки для буксировки в количестве 2шт.
Трос диаметром 4-5 мм.
Кулак для разжимания тормозных колодок на автомобиле Камаз
Болт для крепления крюка
Шаг №1
Разберите тормозные трещотки, вынув из них все , кроме шестерни, как указано на фото.
Шаг №2

https://www.youtube.com/watch?v=GFQaRpF_aKs

Далее из разжимного кулака срежьте собачку и при помощи угловой шлифовальной машинки, в народе именуемой болгаркой нарежьте шлицы, идентичные расположенным с другой стороны.

Идеальным вариант будет изготовление такого вала в условиях механической мастерской на фрезерном станке.

Нарезка шлицей своими руками потребует внимательности аккуратности и соблюдения правил и норм безопасного обращения с электроинструментом.

Установите трещотки на шлицы, поставьте болт и повесьте на него буксировочный крюк. Конструкцию можно усилить, надев на болт втулку. Я это сделал при помощи втулки с подушки двигателя внутреннего сгорания.

Шаг №6
На свободный конец троса устанавливаем второй буксировочный крюк.
Шаг №7
Изготавливаем и устанавливаем ручку для удобства работы с лебедкой.
Шаг №8

Тестируем полученный механизм. Лебедка готова к применению.

При частом использовании самодельной лебедки из трещотки червячный механизм может быстро выйти из строя, в таком случае лучше заменить шестеренки на более прочные и износоустойчивые.

А еще интересно: Автомобильные лебедки на ниву купить в Екатеринбурге по лучшей цене

Что представляет собой самовытаскиватель?

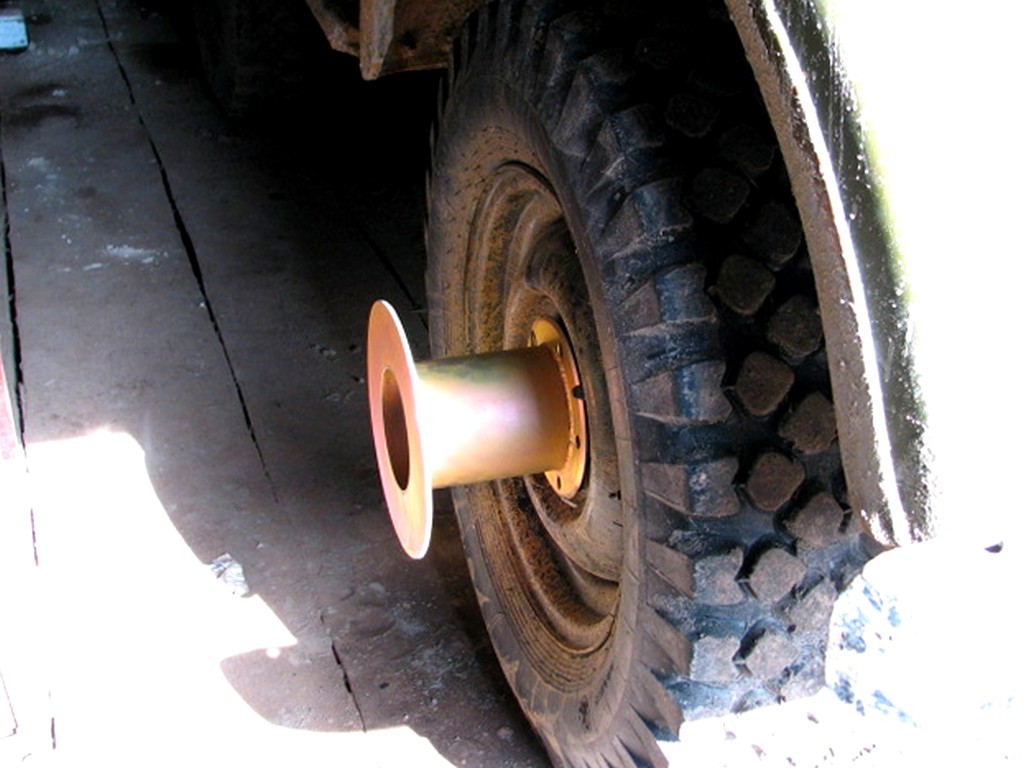

Самовытаскиватель – это, по сути, простейшая лебедка на колесо. Она крепится на ступицу колеса с помощью болтов или иным образом. После этого на нее наматывается трос, другой конец которого надежно привязывается к дереву. Самовытаскиватель проворачивается вместе с буксующим колесом, наматывает на себя трос и таким образом вытягивает автомобиль из грязи.

Самовытаскиватель на УАЗ

Обычно самовытаскиватель крепится не к одному колесу, а к двум на одной оси. Один конец троса крепится к одному колесу, второй – к другому. Середина пропускается через блок, который крепится к дереву или другому надежному объекту. Таким образом достигается равномерное наматывание троса и плавное движение. К тому же на обычных мостах с неблокированным дифференциалом установка самовытаскивателя на одно колесо бесполезна, т.к. устройство его просто заблокирует, а противоположное колесо будет буксовать на месте.

Можно также пустить трос не напрямую, а через систему блоков на бампере таким образом, чтобы трос выходил из центра бампера, хотя такое решение обладает сомнительными преимуществами. По возможности такая простейшая самодельная лебедка должна устанавливаться на колеса задней оси, т.к. при установке на переднюю ось есть риск погнуть рулевые тяги.

Где купить самовытаскиватель?

Приобрести это простейшее устройство можно обычно, просмотрев объявления в интернете. В большинстве своем они самодельные и стоят меньше 1000 и даже 500 рублей. К тому же изготовить самовытаскиватель можно своими руками или заказать у местного умельца. Для этого не потребуется каких-либо специфических навыков и инструментов. Чертежи можно отыскать в интернете, а можно и вообще обойтись без них, т.к. устройство самовытаскивателя невероятно простое.

Конструкция самовытаскивателя очень проста

Лебёдка из бензопилы

Бензопилы используются для заготовки дров большинством любителей экстремального отдыха. При желании в интернете можно найти комплект чертежей для использования этого мощного инструмента в качестве источника энергии для лебёдки, лодочного мотора, бура или бензореза.

Требуется снять шину с цепью и установить на их место конструкцию из барабана, каркаса и шестерёнки. Результатом будет абсолютно автономная лебёдка, развивающая тяговое усилие от 2-х тонн. При этом шестерни объединяются цепью, что значительно упрощает их изготовление или подбор.

Общие правила безопасности при работе с автолебёдками:

Лебёдка должна использоваться исключительно для горизонтального перемещения машин или грузов
Запрещено использовать для закрепления троса балки мостов, опоры линий электропередач и связи
Работа с тросом должна проводиться в перчатках
Повреждённые тросы, блоки, шаклы, стропы должны быть заменены
При нагреве корпуса мотора свыше 600С следует отключить его и дать остыть. В противном случае возможно замыкание обмоток
Передавать пульт управления из салона наружу следует через открытое окно. Это гарантирует от повреждения провода дверью

А еще интересно: Шины низкого давления — особенности применения и советы по выбору

Бензопила часто используется как источник энергии для лебедки

Подходить и прикасаться к тросу можно только после остановки лебёдки и его ослабления
Нельзя оставлять на барабане менее пяти витков троса
За неимением тросогасителя, следует использовать любые подручные средства. Избежать травм при обрыве троса можно, накинув перед работой на него спальник или брезент.

Как сделать лебедку своими руками?

Ручная лебедка

Большинство из перечисленных выше типов автомобильных лебедок можно сделать своими руками. Некоторые смастерить сложнее, некоторые проще. Считается, что легче все сделать в домашних условиях ручную лебедку.

Для начала необходимо взять для приспособления прочную ось (например, лом). Ось должна обладать достаточной прочностью, чтобы справиться с вашим транспортным средством.

Ее забивают в землю, а на ее окончание надевают трубу, а под виток троса (намотанного на эту трубу) подставляется рычаг, в качестве которого можно использовать крепкие подручные предметы (палка, черенок от лопаты и т. д.). Второй конец троса прикрепляют к автомобилю и начинают его перетягивать при помощи рычага.

Гидравлическая

В отличие от ручного устройства, гидравлическую конструкцию сделать в домашних условиях довольно сложно. Но есть умельцы, которые отлично справляются и с этим заданием. Ключевым моментом создания лебедки на гидравлическом принципе работы является подбор правильного мотора, который должен крепиться на переднем бампере вашего автомобиля.

Создание конструкции следует осуществлять на металлической П-образной балке. В дополнение к такому швеллеру можно наварить еще две балки, с их последующим прикрепление к радиатору автомобиля. Дальше придерживайтесь следующей инструкции:

Подогнать вал под размеры будущего механизма.
Создать кольца валик.
Установить латунные подшипники.

Все элементы следует сварить между собой и только после этого устанавливать на передний бампер авто. Для быстрой размотки троса рекомендуют установить на конструкции скользящую шестерню. Если говорить о двигателях для гидравлической лебедки, то в этих целях часто используют НШ-100 или ГУР.

Механическая

Принцип действия этого аппарата в общих чертах схож с описанными выше механизмами. Отличительной чертой данной конструкции является то, что она работает на базе трансмиссия автомобиля и подключается к валу. Соответственно, скорость перетягивания застрявшего авто такой лебедкой зависит от оборотов двигателя.

Стоит отметить, что правильно и безопасно установить конструкцию данного типа может только специалист, поэтому в домашних условиях это делают довольно редко.

Лебедка из стартера

Лебедка данного типа создается на базе листа стали с большой толщиной. Используя сварку и болты с гайками, монтируют гнездо для барабана. После этого барабан объединяют с редуктором, а последний со стартером. Для этого чаще всего используют специальный переходник.

На следующем этапе необходимо сформировать первый вал шестерней с соответствующими размерами зубов. Для проверки работы механизма следует включить стартер. Шестерни должны соединяться легко и плавно. Посредством маховика шестерню одевают на вал редуктора.

Завершающий этап сборки включает в себя крепление всех элементов конструкции, присоединение электрической проводки и установку пульта управления. Перед использованием внимательно очистите механизм от бытового мусора, еще раз проверьте все крепления. Стальную основу лебедки надо грунтовать, но только после тщательной очистки.

Крепить такую конструкцию рекомендуют к бамперу автомобиля (лучше всего к верхней его части). В том случае, если бампер может не справиться с нагрузками, можно сделать основу для крепления самостоятельно.

Видео: простая лебедка своими руками.

Крутой самовытаскиватель для автомобиля, который должен быть у каждого

Сегодня увидел одну самоделку и не мог не поделиться с вами. Рассказываю.

Если кратко, то эту самоделку можно назвать «самовытаскивателем», работающим по принципу лебедки и не требующим ничего кроме основной наипростейшей конструкции, веревки и крепкого кола.

Здесь я должен просить поставить «лайк» и подписаться на канал, но делать этого не буду. Кому реально понравится — сделают все и без моих напоминаний.

Итак, самое нужное, что нам понадобится — колесный диск. Желательно от какого-нибудь мотороллера (поменьше). Далее нужно «создать» так называемые крючки (фото ниже), чтобы самовытаскиватель можно было спокойно «надеть» на диск колеса вашего автомобиля. Штук 8-10 хватит за глаза (можно и 6-8).

Обратите внимание, что тип, размер, расположение крючков зависит от того, какой диск у вас установлен именно НА МАШИНЕ. В нашем случае это обычная штамповка:. А вот и сами крючки, которые нам нужны:

А вот и сами крючки, которые нам нужны:

Сделать эти «закорючки» можно, например, из ручки покрасочного валика, сгибая ее в тисках.

Далее необходимо поточнее свериться с колесом, установленным на автомобиле, сделать наброски примерного расположения крючков и, соответственно, приварить их к будущему «вытаскивателю». Вот, что получается:

Единственное, что осталось — вырезать отверстие под веревку. Если есть желание, то можно и покрасить.

Все сделано — можно «идти в бой». Моделируем ситуацию: где-нибудь в поле после дождичка на дороге появилось препятствие в виде подъема, на который не получается заехать из-за грязи.

Цепляем самовытаскиватель на колесо, в отверстие продеваем веревку и завязываем в узел.

Другой конец привязываем к железному и ДЛИННОМУ колышку, который забиваем в землю поглубже. Либо просто цепляем веревку к дереву, если таковое имеется. На кол кстати, лучше накинуть что-нибудь типа куртки или кофты, чтобы в случае «провала» полет был кратковременным и безболезненным.

Садимся в машину и спокойно заезжаем в гору. Многие скажут: «а как же дифференциал?» Оставим этот вопрос без ответа, ибо «попытка не пытка». В нашем случае все получилось просто идеально:

Машина спокойно заезжает, несмотря на то, что до этого у нее не было никаких шансов. Считаю, что данная вещь достойна права на жизнь и имеет место быть в каждом гараже.

Что представляет собой самовытаскиватель?

Самовытаскиватель на УАЗ

Где купить самовытаскиватель?

Конструкция самовытаскивателя очень проста

Дополнительные сведения

Нельзя отдельно не коснуться нескольких вопросов применения лебедки. Во-первых, она может быть стационарно закреплена на автомобиле, чаще всего спереди. Однако в этом случае ее механизм подвергается воздействию пыли, грязи, влаги, что не идёт ему на пользу. Во избежание подобного, многими водителями практикуется применение переносной лебедки, в обычное время хранящейся в багажнике автомобиля и извлекаемой в случае необходимости. Такая лебедка может устанавливаться не только спереди, но и сзади автомобиля, как например, на фото ниже.

Для этого, как правило, требуется только установить на бампер (передний или задний) дополнительную площадку, к которой крепится лебедка.

Несколько слов надо сказать и о том, как выполнить подключение к АКБ. Электрическая лебедка является мощным потребителем энергии, и поэтому при ее частом использовании на бездорожье, вполне реальной может стать ситуация, когда родная «батарейка» окажется полностью разряжена. Чтобы этого избежать, в ряде случаев стоит подумать о самостоятельной АКБ для питания подобного устройства.
