Лебёдка ручная своими руками из подручных материалов

Конструктивные особенности

Наибольшей популярностью сегодня пользуются барабанные модели и ручные лебёдки механические рычажного типа. Хоть у этих инструментов и аналогичное предназначение, однако, принцип их действия несколько различается.

Оборудование барабанного типа

По своим внешним качествам этот вид инструмента напоминает автомобильные лебёдки, которыми оснащён специальный транспорт. В их конструкцию включён редуктор и барабан. Первый обычно бывает червячным или шестерёнчатым. Барабан в этом устройстве предназначен для наматывания на него ленты либо стального троса.

У червячных вариаций механизма имеется неоспоримое преимущество, заключающееся в том, что на их редукторах значительно проще реализована система, при помощи которой в нужный момент прибор стопорится. Благодаря этому существенно увеличивается безопасность применения этого снаряжения. Такой инструмент отличается также высокой надёжностью и разнообразием тактик крепления. Хотя у него есть и определённые недостатки:

  • Большой размер снаряжения, что обуславливает более комфортное применение в условиях помещения наподобие гаража.
  • Сравнительно небольшой вес, который способен тянуть этот вид оборудования.
  • Сложный механизм эксплуатации.
  • Необходимость проведения постоянного обслуживания.
  • Своеобразный «конфликт» с грязью.

Из вышеперечисленного следует, что такой тип лебёдок не является лучшим вариантом использования на передвижных устройствах.

Что касается шестерёнчатых приспособлений, их конструкция также включает в себя редуктор и барабан, однако, в отличие от червячных они более простые в изготовлении, следовательно, несколько дешевле. Трос на них крепится при помощи храповика, обладающего хорошей надёжностью

Для редуктора свойственна простота обслуживания. Довольно важным моментом является качество использованного при изготовлении шестерней металла, поэтому не рекомендуется при выборе такого оборудования отдавать предпочтение более дешёвым, не проверенным аналогам. Лучше выбрать известного производителя.

Из основных недостатков можно выделить следующие:

  • Способ укладки троса, который зачастую попадает в полости шестерней редуктора и прекращает выполнять свои функции.
  • Малый внутренний диаметр барабана, что обуславливает сильный перегиб стального троса. Как результат последний довольно быстро портится.
  • Из-за габаритов устройства ограничивается размер барабана, а это, в свою очередь, лимитирует дальность действия механизма.

Из вышесказанного можно сделать вывод, что процесс применения лебёдок барабанного типа в полевых условиях не всегда может быть комфортным. Таким механизмом лучше пользоваться в гараже.

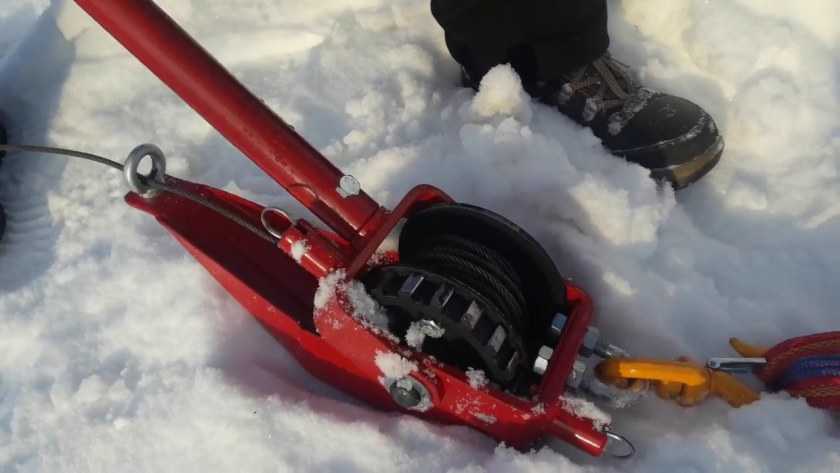

Оборудование рычажного типа

Лебёдки этого вида наиболее часто применяются в передвижных устройствах. Именно их обычно приобретают водители, чтобы иметь возможность в случае необходимости вызволить машину из западни.

Стандартное строение устройства включает изготовленную из металла раму, внутри которой расположен механизм, приводимый в действие нажатием на рычаг, находящийся на корпусе оборудования. За счёт того, что на рычаг может быть приложено большее усилие, прибор оказывается эффективным в тех случаях, когда барабанные лебёдки не справились бы. Тяговое усилие такого механизма способно достигать нескольких тонн. Причём этот показатель может быть ещё больше увеличен благодаря укреплению стандартного рычага. Некоторые производители сразу включают в комплект оборудования специальный усилитель либо же изготавливают этот элемент по телескопическому методу.

К главным комплектующим устройства относится храповик, фиксирующий трос в натянутом состоянии. Он является своеобразным колесом, на котором располагаются упорные зубья. В них по очереди упирается фиксирующий штырь, противодействующий прокручиванию колеса в обратную сторону. Таким образом обеспечивается натяжка троса.

При этом основная нагрузка производится на раму оборудования, вследствие чего последняя должна быть изготовлена из прочного металла соответствующего калибра. Иначе произойдёт деформация устройства. Специалисты рекомендуют отказаться от варианта лебёдки с рамой, толщина металла которой будет меньше трёх миллиметров.

Механизм имеет небольшие габариты, поэтому его эксплуатация возможна даже в очень неудобных местах и условиях. А также рычажный тип механизма не предусматривает обязательного крепления корпуса

Однако при покупке этой модификации стоит обратить внимание на размер намоточного барабана, поскольку чем меньше он будет, тем большие усилия необходимо прилагать в процессе работы. Не стоит останавливать свой выбор на изделии с диаметром этого элемента менее 45 миллиметров

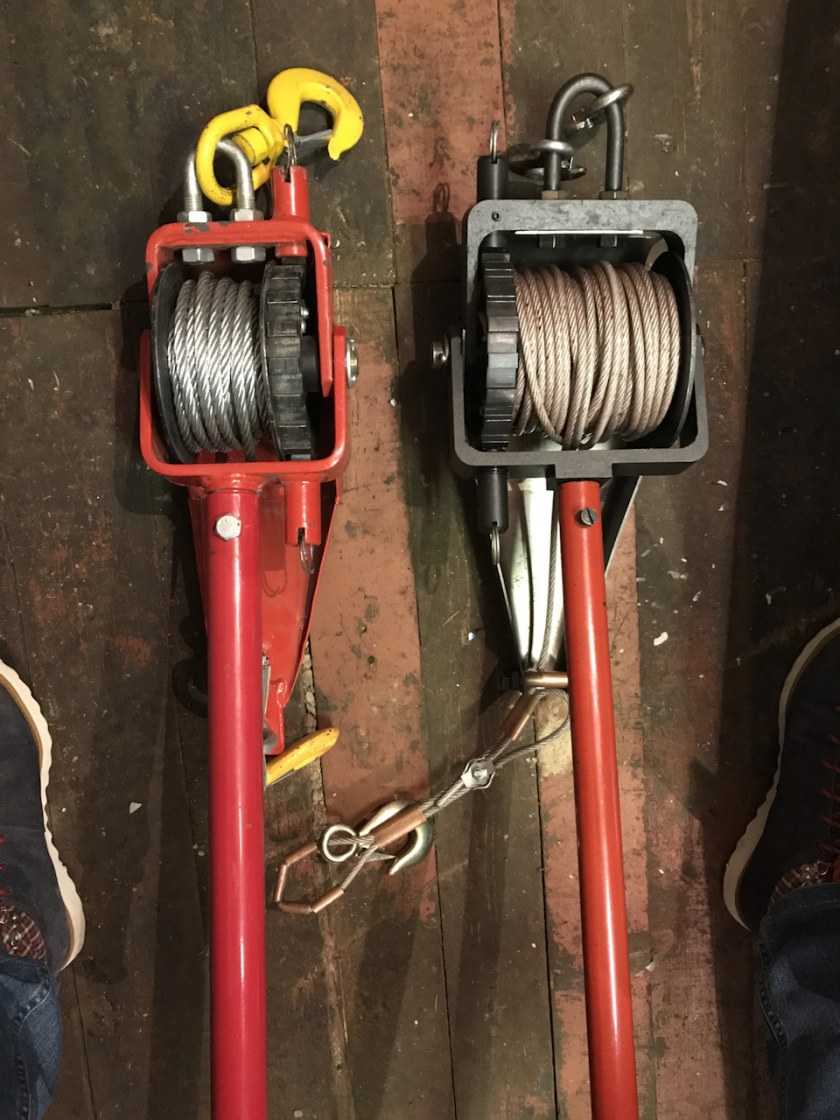

Переделка китайской рычажной лебедки

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

  • «собачки» поднимаются флажком;
  • рычаг двигают в сторону человека;
  • происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1: основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2: стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

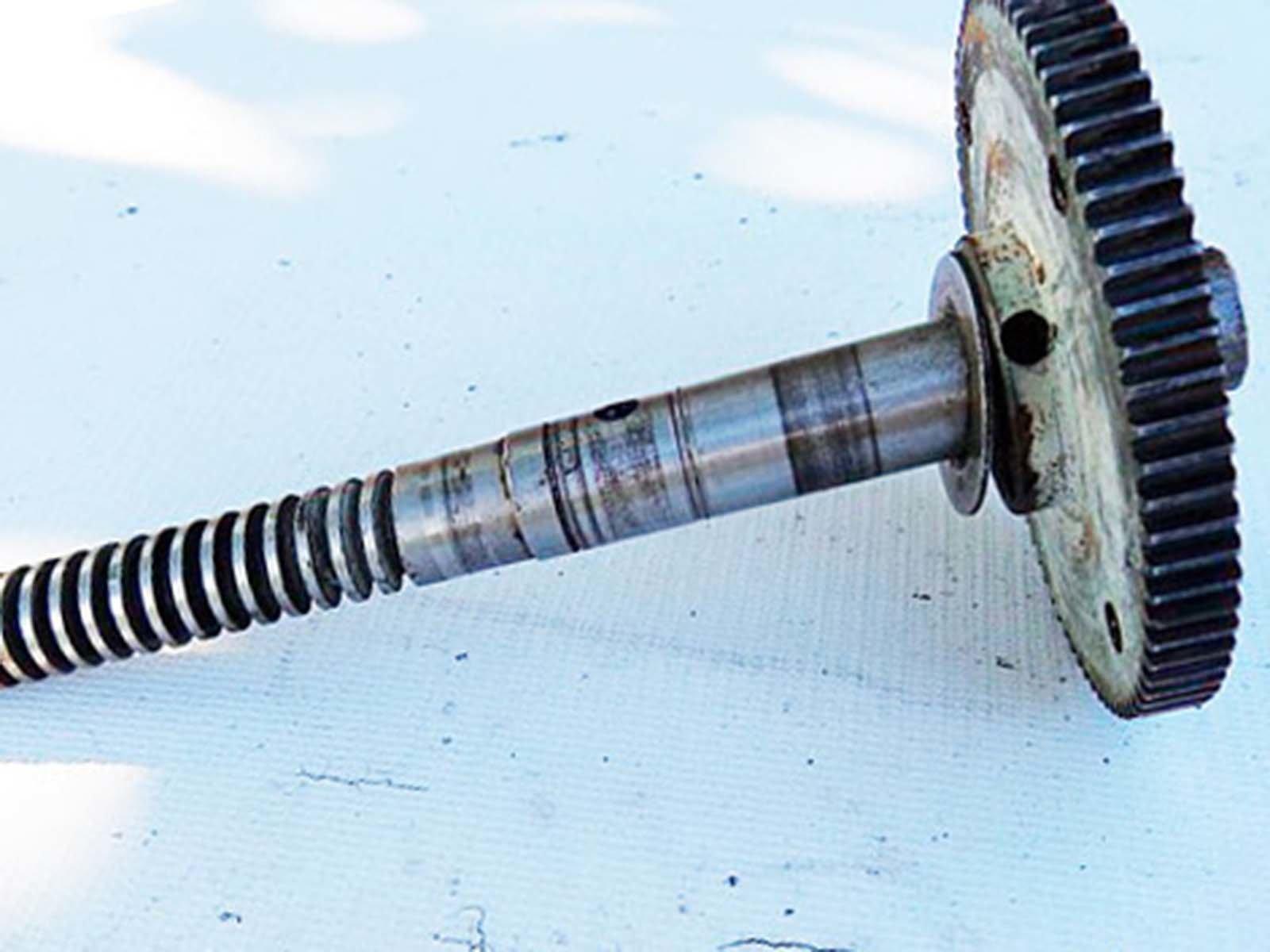

ШАГ 3: вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4: станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

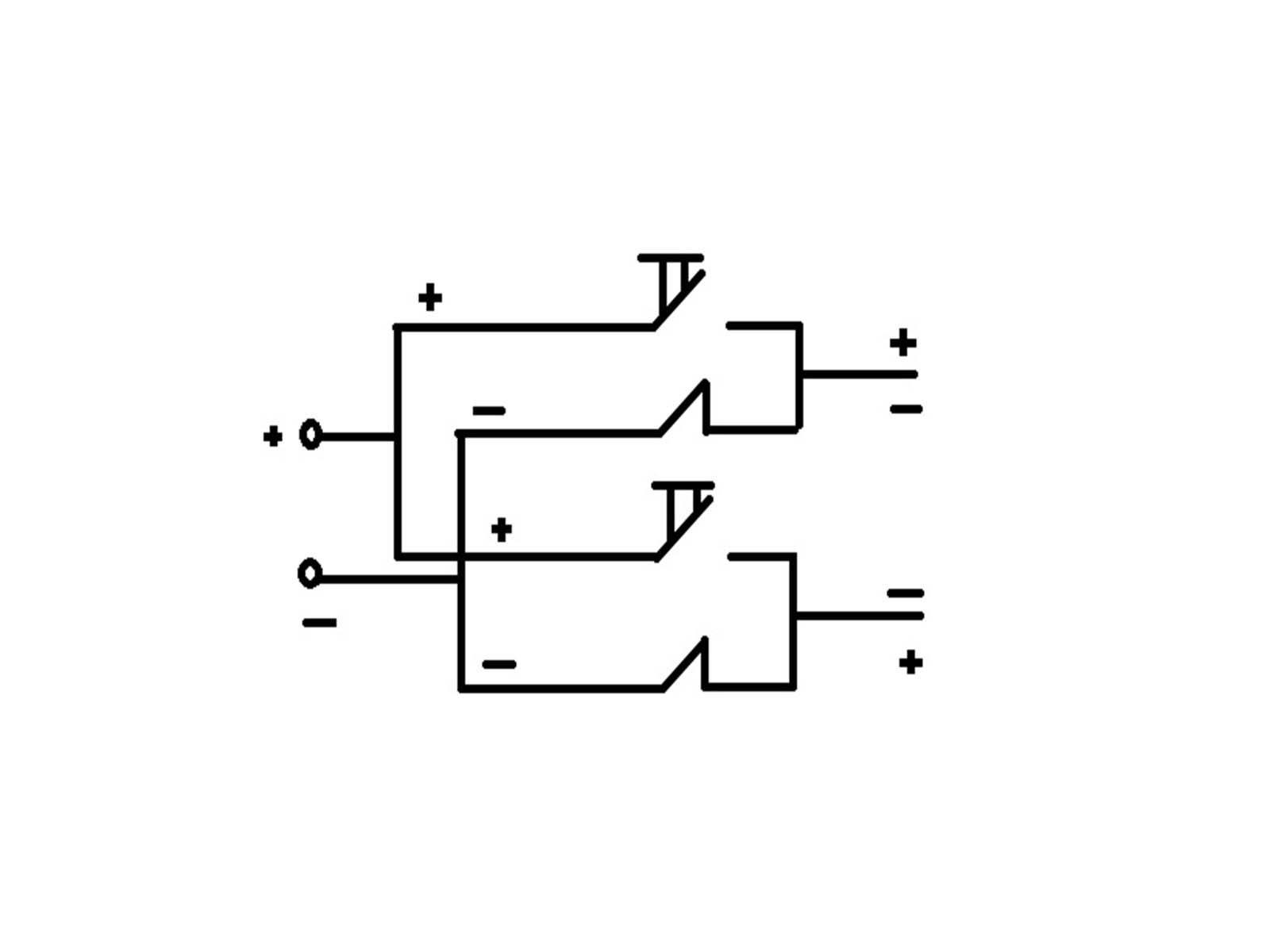

ШАГ 5: подключение. Подключаем электролебедку к сети. На стартере есть два контакта – плюс и минус. Здесь нет ничего сложного. Но, нам же нужно еще сделать реверс для нашей лебедки в гараж своими руками. Здесь уже нужно будет немного под разобрать электродвигатель и вмешаться в электросхему всего механизма. Мы подготовили для вас простенькую схему, как сделать реверсивное движение на электромоторе от стартера.

Будьте внимательны, масса на электролебедке не изолирована, поэтому масса будет проходить по стальному канату. Крайне не рекомендуется цеплять при помощи железного троса автомобиль или его элементы. Для этого нужно использовать тканевый трос или же изолировать массу внутри самого электродвигателя!

На этом пошаговая инструкция, как сделать лебедку своими руками, окончена. Если все грамотно сделать, то такая лебедка не уступит дорогим лебедкам. А если еще постараться, и сделать красивый дизайн, то она может получиться даже лучше. Не стоит бояться экспериментировать, и чуть что, то сразу бежать в магазин – все можно сделать самому. Надеюсь, что после прочтения данной статьи вы уже будете знать, как сделать лебедку из стартера.

Рычажная

Для эксплуатации в подвешенном состоянии в домашних условиях может быть изготовлена рычажная ручная лебёдка своими руками. Она имеет простую конструкцию, при эксплуатации её не нужно крепить к основанию. Устройство работает на основе храпового механизма. Последний приводится в действие качательными движениями рычага.

Храповой механизм преобразует вращательно-возвратное движение в однонаправленное вращательное. Узел можно снять с различных инструментов и механизмов, к примеру, с домкрата. В качестве рычага можно воспользоваться трубой, ломом или черенком от лопаты.

На ось необходимо надеть часть трубы подходящего размера (в зависимости от потребностей и габаритов механизма), на которой зафиксировать трос. Рычаг устанавливается под нижним витком. Чтобы переместить груз, необходимо раскачивать рычаг.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

  • труба прямоугольного сечения для рамы;
  • готовый вал, или труба круглого сечения;
  • стальной лист толщиной 3-5 мм;
  • шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
  • ступицы для вала;
  • готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

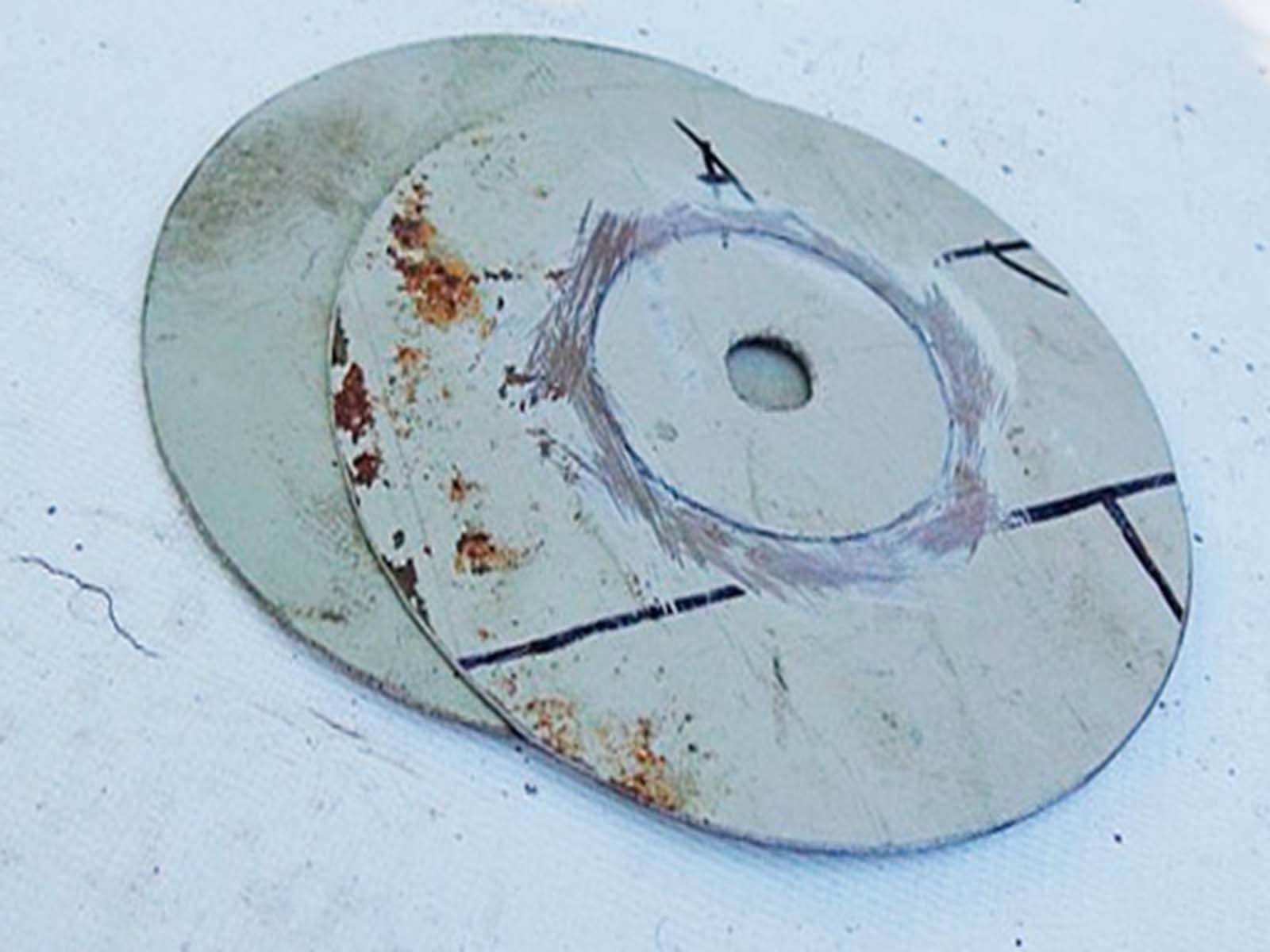

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

  1. траверса;
  2. скоба для переноски;
  3. щека для монтажа деталей;
  4. колесо (блок);
  5. упор;
  6. подшипник;
  7. втулка;
  8. ось;
  9. держатель оси;
  10. масленка для подшипников;
  11. ограничитель тали;
  12. гайка;
  13. подшипник;
  14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Лебедка ручная – особенности конструкции, изготовление своими силами

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте. Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями. Отдельные нюансы раскрывает подборка видео.

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

  1. 1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
  2. 2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
  3. 3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия. Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик. Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

  • компактные размеры, за что их особенно ценят автолюбители;
  • мгновенная готовность к использованию без особой подготовки;
  • возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
  • простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Ручная лебедка своими руками: 7 этапов изготовления устройства

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей.

Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества.

Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Червячная передача — высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления.

Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе.

Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе ФОТО: usamodelkina.ru

Простейшие приспособленияв качестве ручной лебедки

Иногда вместо лебедки достаточно будет иметь в багажнике машины мощную автомобильную стяжку.

Порой такая стяжка, кроме своего прямого назначения, может помочь в освобождении легковушки из грязевого или снегового плена. Усилие на ее храповом механизме рассчитано на две с половиной тонны, что более чем достаточно для большинства малолитражек. Стропа вообще выдерживает до четырех с половиной тонн. За одну навивку, до момента, когда начнет мешать фиксатор, такая стяжка может подтянуть автомобиль сантиметров на 50, чего иногда бывает достаточно для того, чтобы он почувствовал под колесами твердую дорогу. Потом ведь, процедуру можно неоднократно повторить, постепенно протягивая освободившийся конец стропы. Все это отлично работает, если на расстоянии длины стропы растет достаточно мощное дерево.

Если подходящее дерево случайно не выросло в нужном вам месте, полезно иметь в автомобиле небольшой лом или отрезок трубы длиной не менее 700 – 800 мм и увесистый топорик. Вбитые в землю на нужном расстоянии, они смогут послужить упором для крепления стропы. Впрочем, если дерева таки нет, то тот же набор необходим и для лебедки. Вбивать упор нужно под небольшим углом, с наклоном верхней части от автомобиля.

При таком же дополнительном оборудовании и наличии троса диаметром 8 – 10 мм или мощного альпинистского каната, роль лебедки может выполнить дополнительный отрезок трубы немного большего диаметра, чем упорная труба или лом. Принцип работы такой простейшей лебедки понятен из схемы на ниже.

Очень неплохо, когда эта наружная труба снабжена надежно приваренным ухом, в которое можно вставить не менее надежный рычаг. Впрочем, очевидно, что для выполнения задачи, достаточно будет просто второй трубы, если вы не в пустыне и подходящие рычаги растут на небольшом отдалении от места, в котором вы застряли. Топорик-то уже точно в багажнике?

Самодельная лебедка из трещотки

Лебедка является механизмом, который широко используется во многих сферах жизни.Принцип ее действия состоит в передаче тягового усилия от приводного барабана с помощью гибкого элемента (цепи, троса, каната).

В зависимости от источника прилагаемой силы лебедки подразделяются на механические и электрические. И те, и другие можно изготовить самостоятельно, приложив немного усилий и терпения.

  • Самодельная лебедка из трещотки
  • Довольно часто возникает потребность в поднятии тяжелого груза и фиксировании его в таком положении.
  • Это может быть, например, массивная крышка в подвал или большие части от автомобиля.
  • Справиться с такой непростой задачей вам поможет самодельная лебедка из трещотки.
  • Чаще всего для изготовления самодельных лебедок из трещотки используют червячный механизм от ЗИЛа — он наиболее компактный и может выдержать вес до полутонны.

Трещотки от КамАЗа и МАЗа способны выдержать вес до двух тонн и более.

Это самый подходящий вариант лебедки для домашнего применения. Солидная грузоподъемность при необходимости позволит справиться со сравнительно большими грузами. Их подъемом или перетаскиванием. Рассмотрим пошагово весь процесс созидания лебедки из камазовских трещоток.

  1. Для изготовления грузоподъемного приспособления такого типа понадобиться:
  2. Две задние трещотки автомобиля Камаз: левая и правая
  3. Крюки для буксировки в количестве 2шт.
  4. Трос диаметром 4-5 мм.
  5. Кулак для разжимания тормозных колодок на автомобиле Камаз
  6. Болт для крепления крюка
  7. Шаг №1
  8. Разберите тормозные трещотки, вынув из них все , кроме шестерни, как указано на фото.
  9. Шаг №2

https://www.youtube.com/watch?v=GFQaRpF_aKs

Далее из разжимного кулака срежьте собачку и при помощи угловой шлифовальной машинки, в народе именуемой болгаркой нарежьте шлицы, идентичные расположенным с другой стороны.

Идеальным вариант будет изготовление такого вала в условиях механической мастерской на фрезерном станке.

Нарезка шлицей своими руками потребует внимательности аккуратности и соблюдения правил и норм безопасного обращения с электроинструментом.

Установите трещотки на шлицы, поставьте болт и повесьте на него буксировочный крюк. Конструкцию можно усилить, надев на болт втулку. Я это сделал при помощи втулки с подушки двигателя внутреннего сгорания.

  1. Шаг №6
  2. На свободный конец троса устанавливаем второй буксировочный крюк.
  3. Шаг №7
  4. Изготавливаем и устанавливаем ручку для удобства работы с лебедкой.
  5. Шаг №8

Тестируем полученный механизм. Лебедка готова к применению.

При частом использовании самодельной лебедки из трещотки червячный механизм может быстро выйти из строя, в таком случае лучше заменить шестеренки на более прочные и износоустойчивые.

А еще интересно: Автомобильные лебедки на ниву купить в Екатеринбурге по лучшей цене

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение. Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно

Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

  • Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
  • Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
  • Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
  • Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Упрощение сборки устройства

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Читать также: Повышающий трансформатор постоянного тока

Можно использовать в хозяйстве покупные подъемники, но, как правило, лебедки нужны там, где магазины далеко — и всегда срочно. Стоит поискать в гараже какие-нибудь детали для выхода из ситуации.

Кто из автовладельцев в одиночку или с пассажирами, которые не в состоянии оказать действенную помощь, не попадал в ситуации, когда заканчивается дорога? Вот тут и задумаешься о лебедке. Как хорошо, когда она под руками. А ведь не всегда в этом случае нужно иметь исключительно высокотехнологичный механизм, чтобы решить проблему даже в одиночку.

Рассмотрим варианты простых и самодельных лебедок. Но только сразу оговоримся, что в этой статье речь пойдет о лебедках, создаваемых для облегчения жизни именно автолюбителям.
