Топ-4 универсальных съемника наружного и внутреннего шруса «ваз»

Инструмент для проведения работ

Заменить шарнир или его пыльник сравнительно несложно, да и каких-либо специализированных приспособлений не потребуется. Все, что понадобиться — это:

• Набор ключей самых распространенных размеров;
• Набор головок (обязательно наличие головки на 30);
• Съемник шаровых шарниров и рулевых наконечников;
• Резиновый или молоток из дерева (киянка), можно и обычный, но с деревянной наставкой;
• Домкрат;
• Нож;
• Средство WD-40;
• Ветоши;

Также потребуется новый ШРУС (если планируется его замена), новый пыльник и крепежные хомуты, смазка типа ШРУС-4 или аналогичную. Запасшись всем необходимым, можно приступать в разборке.

Замена внутреннего шарнира

Далее рассмотрим, как поменять внутренний ШРУС (шаровый) на том же ВАЗ-2110. Из инструмента при этом дополнительно потребуется монтировка.

Часть работ не отличается от описанных выше, поэтому они будут указаны коротко. Замена же делается так:

• Ставим авто, выдомкрачиваем, снимаем колесо (гайку ослаблять не нужно).
• Отсоединяем шаровую опору и рулевой наконечник.
• Забираемся под авто. Берем монтировку и загоняем ее между внутренним шарниром и КПП. Используя ее как рычаг, выталкиваем концевик из коробки, при этом просим помощника, чтобы он тянул на себя ступицу.

После выхода концевика из КПП выполняем замену идентично описанной выше – срезаем пыльник, сбиваем шарнир. Затем надеваем на вал новый пыльник, садим при помощи молотка с наставкой новый ШРУС, закладываем смазку, надеваем пыльник и фиксируем его хомутами. Далее устанавливаем концевик вала в КПП и толчками в ступицу загоняем его в коробку до упора (нельзя его садить при помощи ударов молотка по шарниру, чтобы не повредить новый пыльник).

Теперь несколько слов о замене внутреннего ШРУСа на Volkswagen Golf 2, у которого шарнир к концевику крепиться болтами. Такая конструкция обеспечивает еще более простую разборку, поскольку не требует отсоединения рычагов подвески от ступицы.

Чтобы снять шарнир, необходимо просто выкрутить 6 болтов, после чего вал вместе с шарниром можно опустить вниз для снятия (сбивания) ШРУСа, концевик же извлекать вообще не нужно. А далее устанавливаем новый пыльник, садим узел на вал, смазываем и закрепляем хомуты. Вал с новым шарниром подставляем к концевику и соединяем их болтами.

Как сделать съемник из подручных материалов?

Клиновидная конструкция является самой сложной (в плане самостоятельной работы), для изготовления основных элементов потребуется промышленное оборудование. Рассмотрим остальные варианты:

• Обратный молоток. На кусок ровной трубы (или арматуры) приваривается поперечная проушина. Диаметр отверстия соответствует ступичной полуоси. В качестве молотка используется любая тяжелая болванка со сквозным отверстием. Можно взять металлическую часть от кувалды. На противоположном конце привариваем ударный стопор (это ответственный узел, он должен быть прочным).
• Винтовой съемник изготавливается буквально из металлических отходов, которые присутствуют в каждом гараже (домашней мастерской). Сложнее всего изготовить зажимной хомут. Обычно с помощью болгарки распиливают старую обойму от подходящего ШРУСа, и приваривают к ней опорную площадку. В качестве силовых тяг лучше использовать закаленную сталь, простая арматура может согнуться.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

На большинстве современных автомобилей используется передний привод. Основное его преимущество кроется в том, что конструкция трансмиссии получается менее массивной и металлоемкой по сравнению с заднеприводными автомобилями, поскольку не требует наличия моста с редуктором и карданной передачи.

Замена ШРУСа

Замена ШРУСа зависит от того, какую деталь необходимо поменять внутреннюю или наружную. Замена наружного шарнира или внутреннего, в любом случае потребует снятие полуоси с автомобиля. Разборка этой детали не займёт много времени, и обычно осуществляется в такой последовательности:

• Снимается переднее колесо автомобиля с той стороны, где будут произведены ремонтные работы;
• Откручивается гайка ступицы колеса;
• Откручиваются болты, которыми наружный ШРУС прикреплён к валу главной передачи;
• Полуось вместе с внутренним и наружным ШРУСом снимается с автомобиля.

После снятия полуоси, разбираем её и осуществляем замену ШРУСа.

Как разобрать полуось можно узнать из технического справочника к автомобилю, но обычно шарниры зафиксированы на валу с помощью стопорных колец, которые необходимо удалить специальным съёмником.

На место демонтированных деталей устанавливаются новые запчасти, которые должны быть зафиксированы на валу должным образом. Пренебрежение этим правилом, может привести к быстрому износу новой детали, а также к возможному возникновению аварийной ситуации, ведь неисправный элемент трансмиссии, при движении автомобиля, всегда подвергается чрезмерным нагрузкам, с которыми неисправный ШРУС может не справится.

Многих автомобилистов интересует вопрос: как снять внутренний ШРУС, чтобы не повредить шлицы полуоси. Если необходима замена внутреннего шарнира, то его демонтаж с вала необходимо осуществлять с применением деревянной прокладки, через которую лёгким постукиванием молотка, данная деталь выбивается из фиксатора.

Когда установка ШРУСА на полуось будет завершена, её необходимо поставить на автомобиль в порядке обратном снятию. Обязательно нужно хорошо затянуть гайку ступицы и болты наружного ШРУСа, которыми данная деталь крепится к валу главной передачи. Если есть необходимость, то аналогичная операция проводится и со ШРУСом другого колеса.

Виды съемников

По типу привода инструментарий делится на две группы: механические и гидравлические съемники. В последние встроен гидроцилиндр, который развивает усилие в десятки тонн. Гидросъемники предназначены для самых сложных и тяжелых случаев.

Сделать съемник подшипников своими руками легче механический, так как он устроен проще, обходится дешевле. В гаражах и автомастерских – это наиболее распространенный вид инструмента. Он дает возможность быстро менять точки захвата, имеет подпружинивающий эффект, который улучшает эксплуатацию тяги.

Трехлапый съемник подшипников и стягиватель пружин амортизаторов

Градация механических приспособлений идет по количеству захватов (двух- или трехлапные) и способу зацепления (наружные или внутренние).

Широкое применение имеет универсальный съемник подшипников ступицы, своими руками который также часто изготавливают. Устройство с повышенным КПД решает много задач: снимает шестерни, муфты, втулки.

Кроме того, существуют поворотные и самоцентрирующиеся конструкции, устройства типа «пантограф» и прочие.

Двухзахватные

Устойчивость съемных принадлежностей определяется количеством захватов. Двухзахватные (двулапые) устройства имеют монолитную конструкцию с двумя опорными лапами. Основные узлы выполнены методом ковки.

Съемник подшипников ступицы ВАЗ своими руками с двумя захватами изготавливается под конкретный размер извлекаемой детали, либо под универсальное устройство. Применяются самоделки для аккуратного демонтажа тугих подшипников в труднодоступных местах. Лапы лучше сделать подвижными за счет шарнирного механизма, стяжек или траверсы.

Двулапый съемник

Выпрессовщики различаются по следующим характеристикам:

• типу крепления лап;
• формой наконечника;
• длиной захвата;
• размерами винта (диаметр, длина);
• материалом изготовления.

Инструмент может быть с шарнирным соединением, удлиненными захватами, с поворотными, раздвижными и перекрестными лапами. Также встречаются модификации с зажимными фиксирующими захватами.

Трехзахватные

По показателю прочности эта конструкция превосходит 2-лапые съемные приспособления, так как изготовлена из кованой усиленной стали. Выпрессовщик бережно извлекает деталь с углубления, при этом физические затраты мастера минимальны.

Большой популярностью среди профессионалов и любителей пользуются съемники на шарнирных соединениях. Инструмент легко подгоняется под диаметр извлекаемой автодетали (нужно просто раздвинуть захваты), центровка происходит автоматически.

Чаще подшипник извлекают, ухватив его за наружное кольцо. Но можно специальным съемником зацепить элемент за внутреннее кольцо и вытянуть из корпуса.

В этом случае определяют размер отверстия подшипника и тип захватов. Если есть опорная поверхность, то удобнее взять 3-лапый инструмент, на конце захватов которого есть загибы на внешнюю и внутреннюю стороны.

Трехлапый съемник — выпрессовщик

Однако можно сделать своими руками съемник внутренних подшипников из двух гаечных ключей, четырех пластин, шпильки с резьбой, болтов и гаек.

Разновидности

Съемники различают по способу извлечения ШРУСа из подвески машины. Распространены следующие 3 типа:

• универсальные;
• со стальным тросом;
• с обратным молотком.

Универсальный съемник необходим, чтобы снимать гранаты большинства автомобилей с передним и полным приводом. Инструмент представляют собой 2 зажима с проушиной по центру. Они фиксируются на валу. При закручивании ступичной гайкой освобождается шарнир из стопора.

Съемник со стальным тросом предназначен для быстрого извлечения ШРУСа. Петлю накидывают на основании шарнира и резким подхватом выдергивают гранату из ступицы.

Съёмник ШРУСа со стальным тросом

Инструмент с обратным молотком — это инерционное приспособление для безопасного демонтажа подвески ходовой с помощью движущей «гири».

ВИДЫ

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

• сухариковый – устанавливается исключительно на грузовиках;
• триподный – как правило, используется в качестве внутреннего ШРУСа;
• спаренный шарнир – применяется довольно редко в силу сложной конструкции;
• шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

УСТРОЙСТВО ШРУСА

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

1. Корпус с наружной обоймой.
2. Сепаратор.
3. Внутренняя обойма.
4. 6 шариков.
5. Вал.
6. Кольцо стопора.
7. Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Если пыльник порвался в дороге

О повреждении пыльников водителя, как правило, узнают случайно, особенно если это произошло в дороге. Но если автосервис далеко, то возникшую неисправность можно устранить своими силами при помощи подручных средств. Для этого нужен кусок проволоки или веревки, ветошь, смазка для ШРУСа и полиэтиленовый пакет.

Порвался пыльник ШРУСа: что делать?

«Ремонт» пыльника в дороге выглядит следующим образом:

• под колеса авто устанавливаются противооткатные упоры;
• колесо поддомкрачивается до подвешенного состояния;
• вся вытекшая смазка аккуратно устраняется тряпкой;
• затем через образовавшиеся трещины или отверстия в кожух заправляется смазка;
• весь узел плотно обматывается целлофановым пакетом, обязательно в несколько слоев;
• каждая бороздка пыльника туго завязывается веревкой или проволокой.

Целлофан вместо пыльника гранаты

Подобный ремонт является только временным решением, поэтому пыльник нужно будет заменить как можно скорее. Специалисты рекомендуют менять сразу внутренний и внешний пыльники, чтобы не приходилось залезать под машину и разбирать узлы так часто. Стоит отметить, что регулярная проверка защитных кожухов продлевает жизнь гранат. Ни гвоздя, ни жезла, дорогие автомобилисты!

Съемник шруса своими руками

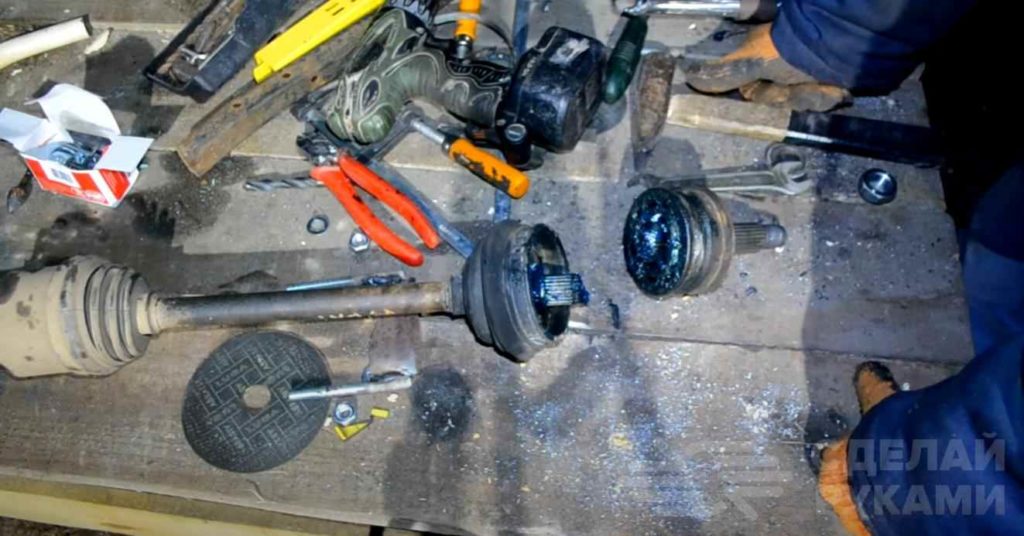

Если вы заметили, что пыльники на ШРУСах пришли в негодность (порвались или потрескались), самое время подумать об их замене. В противном случае можно попасть на покупку «гранаты».

Рассказываем, как изготовить своими руками простое приспособление (съемник), которое можно использовать для снятия наружной «гранаты» прямо на авто, не снимая коробки.

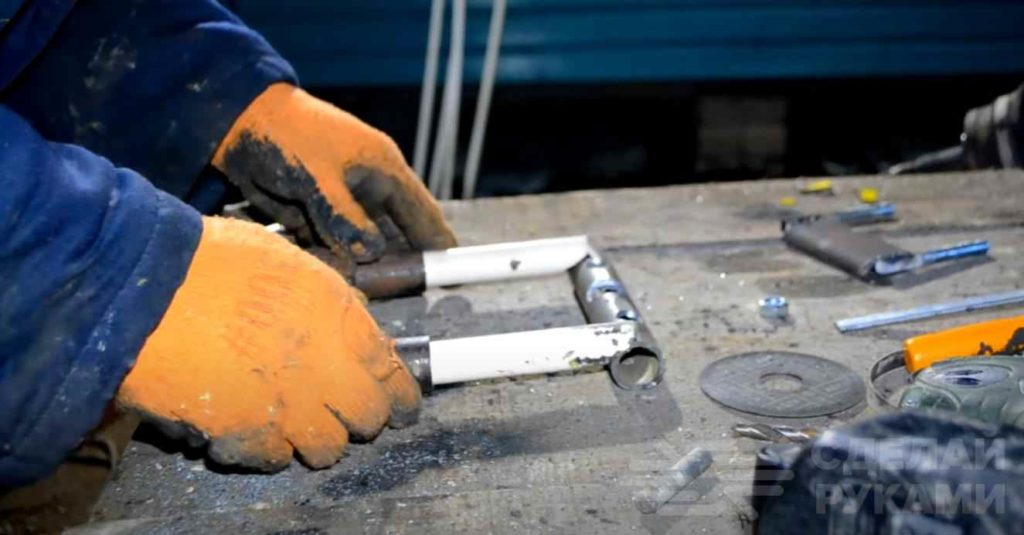

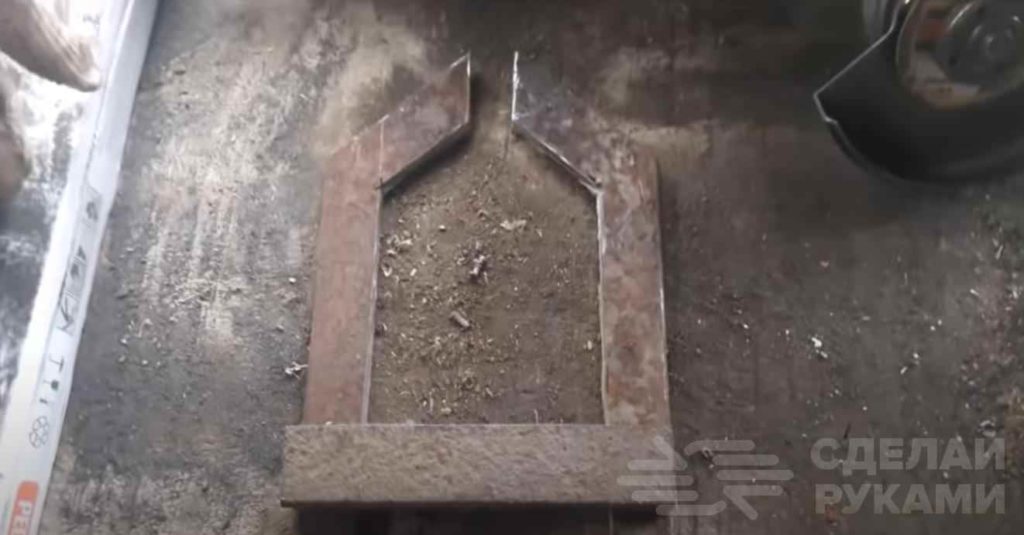

Первым делом необходимо отрезать две металлических пластины из металла толщиной 4 мм (размеры деталей — 40х170 мм. Также потребуется кусок профиля длиной 30 мм (размер — 30х30 мм).

Зажимаем профильную трубу между двумя пластинами и обвариваем. По краям пластин необходимо приварить два отрезка круглой трубы (направляющие для изменения размеров). В направляющие будут вставляться трубки диаметром ½ дюйма.

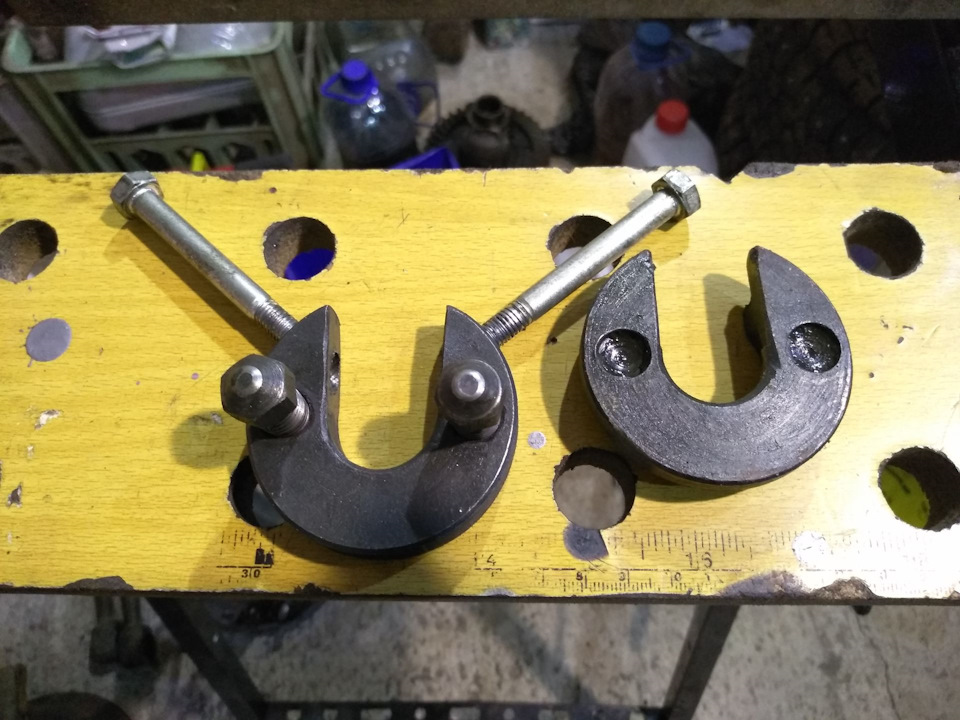

Струбцину для зажима вала можно изготовить из куска металла толщиной 4 мм, двух резьбовых шпилек длиной по 100 мм и куска круглой трубы диаметром ¾ дюйма.

При помощи болгарки необходимо выбрать посадочное место под вал. Также сверлим по краям круглой трубки два отверстия под шпильки.

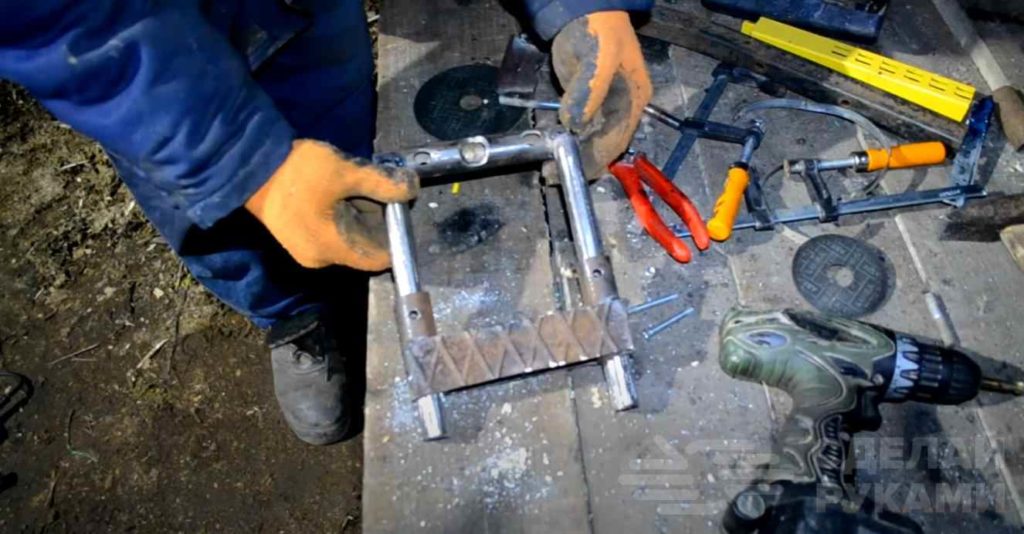

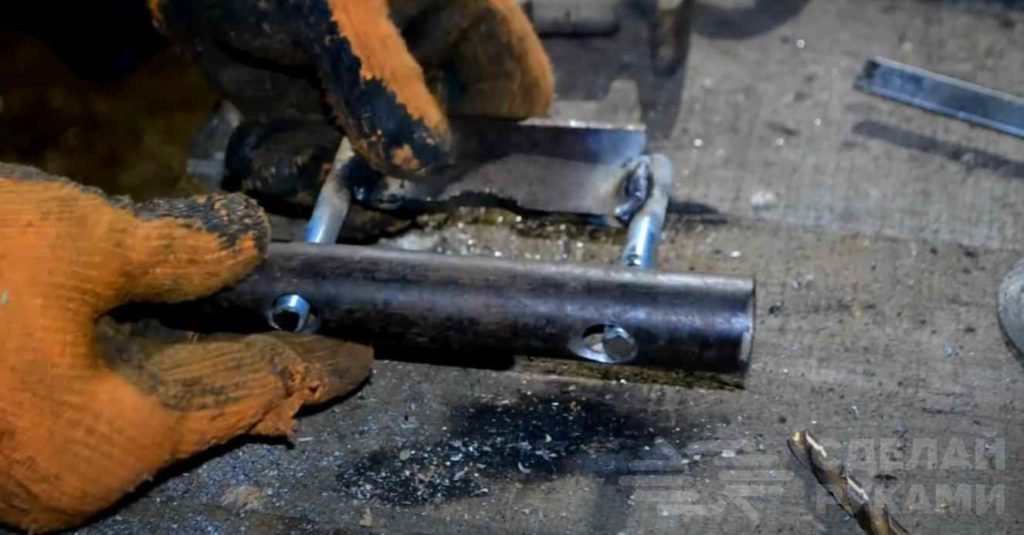

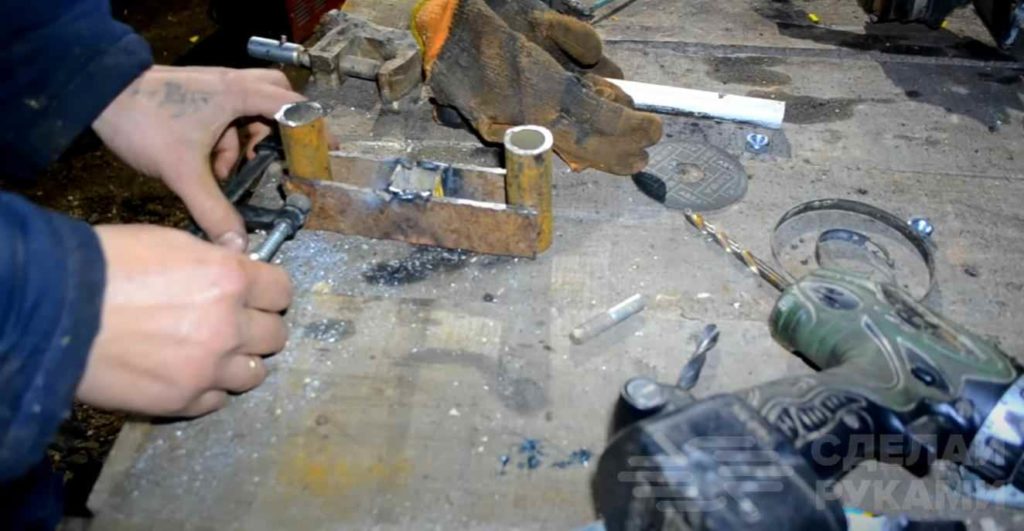

Трубки диаметром ½ дюйма привариваем к струбцине таким образом, чтобы прорезь в струбцине находилась на одной оси с отверстием, которое предназначено для хвостовика ШРУСа.

В направляющих и трубках диаметром ½ дюйма нужно просверлить отверстия для стопорных пальцев (болтов) — чтобы можно было зафиксировать требуемый размер.

Зачищаем сварные швы с помощью болгарки, и самоделка готова. При желании можно покрасить ее, но особой необходимости в этом нет.

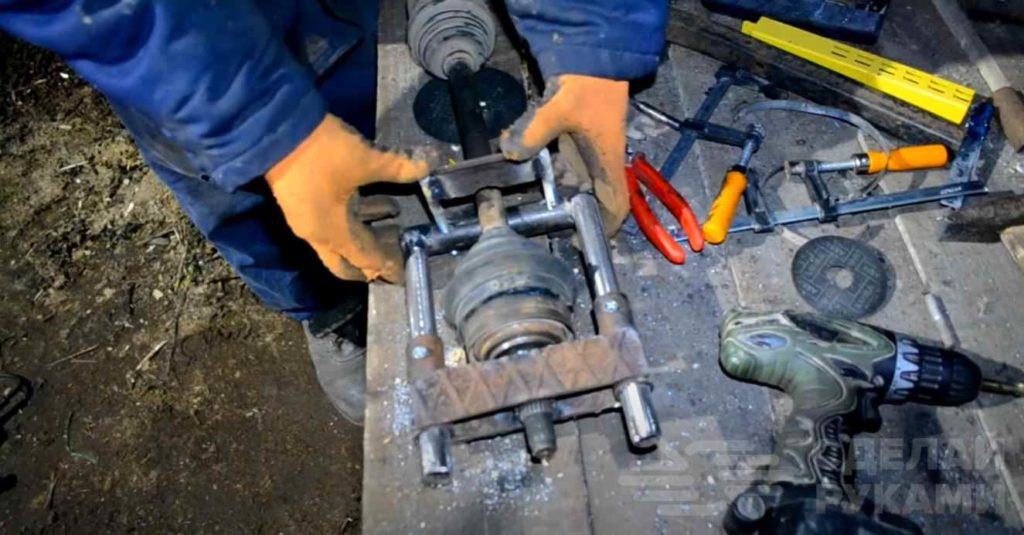

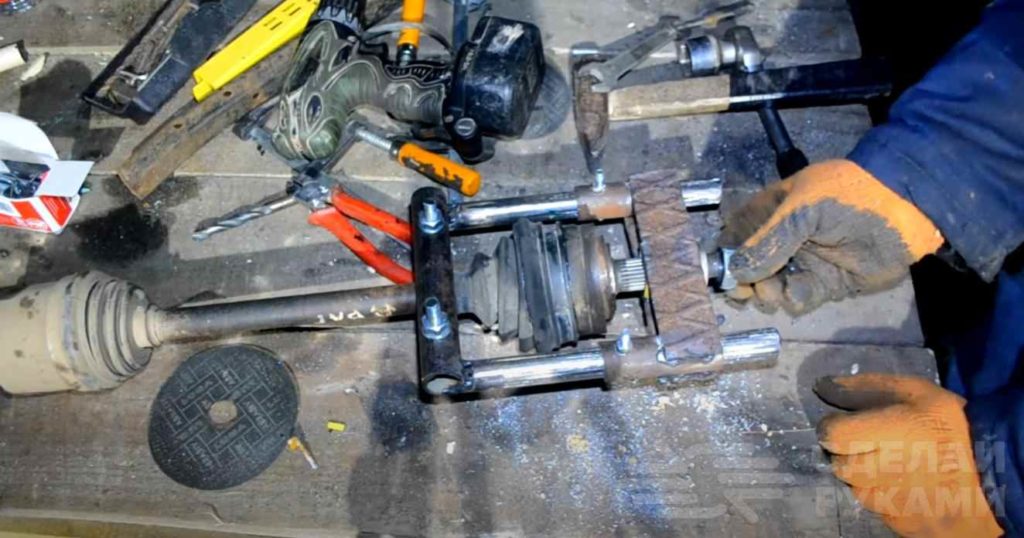

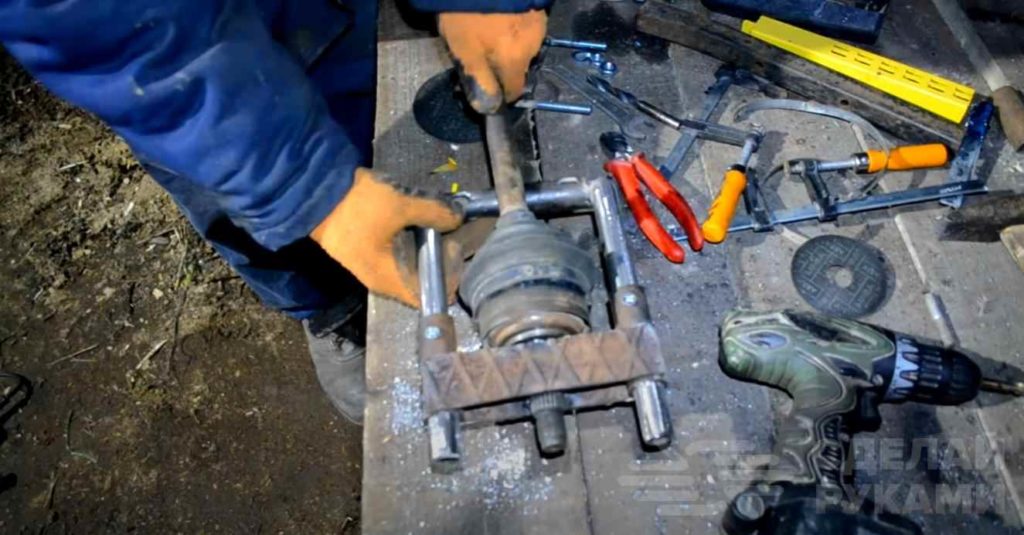

Принцип работы съемника довольно прост. Вставляем ШРУС в приспособление, и фиксируем его при помощи струбцины.

Устанавливаем шайбу, накручиваем гайку и приступаем к работе. Закручиваем гайку, и без особых проблем снимаем наружную гранату.

После этого можно заменить пришедший в негодность пыльник и провести обслуживание ШРУСа.

Съемник для гранаты из металлолома

Рассмотрим еще одну простую универсальную конструкцию, которую можно изготовить из всякого хлама, который можно найти в гараже.

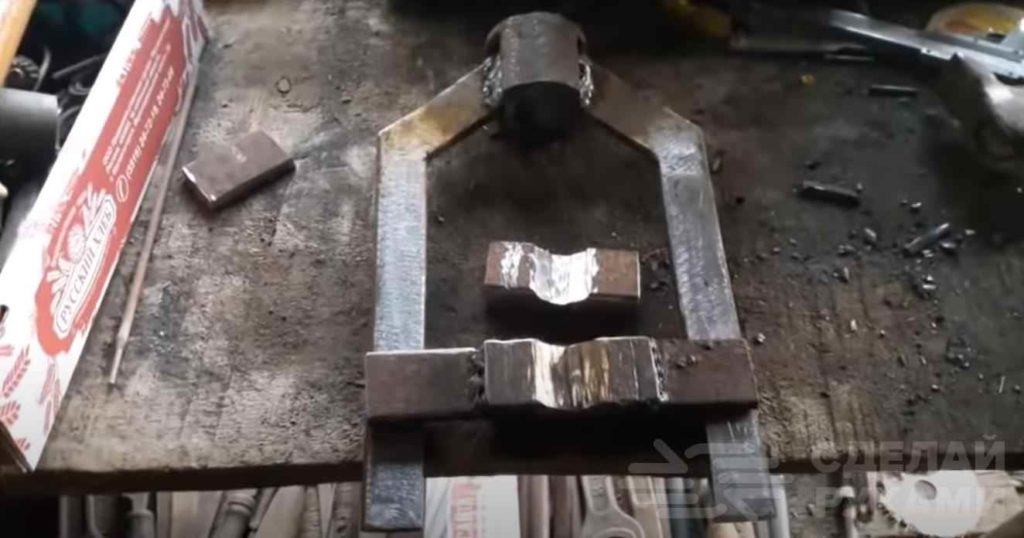

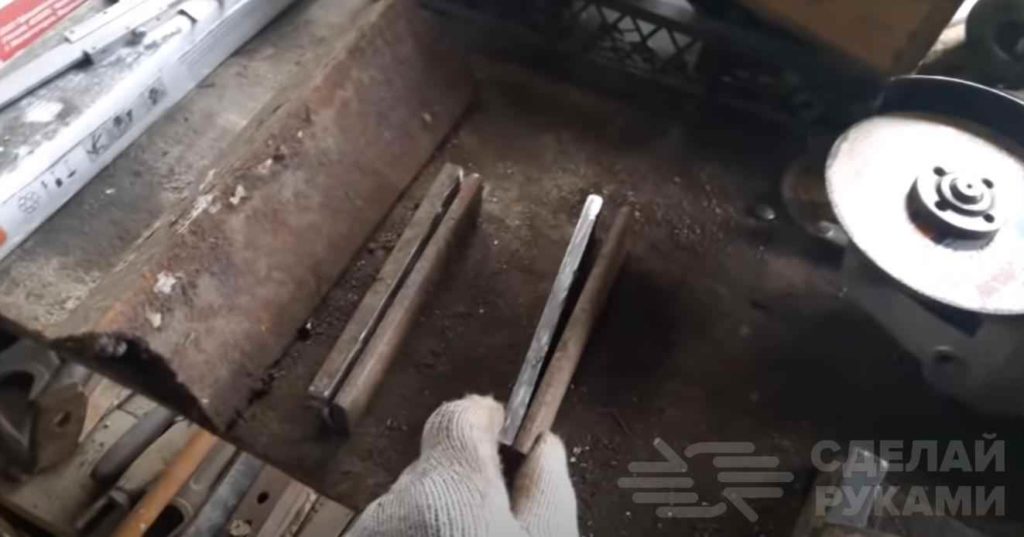

Первым делом из металла толщиной 7 мм отрезаем четыре полосы. Свариваем их между собой попарно — в результате получаем две одинаковых заготовки толщиной по 14 мм.

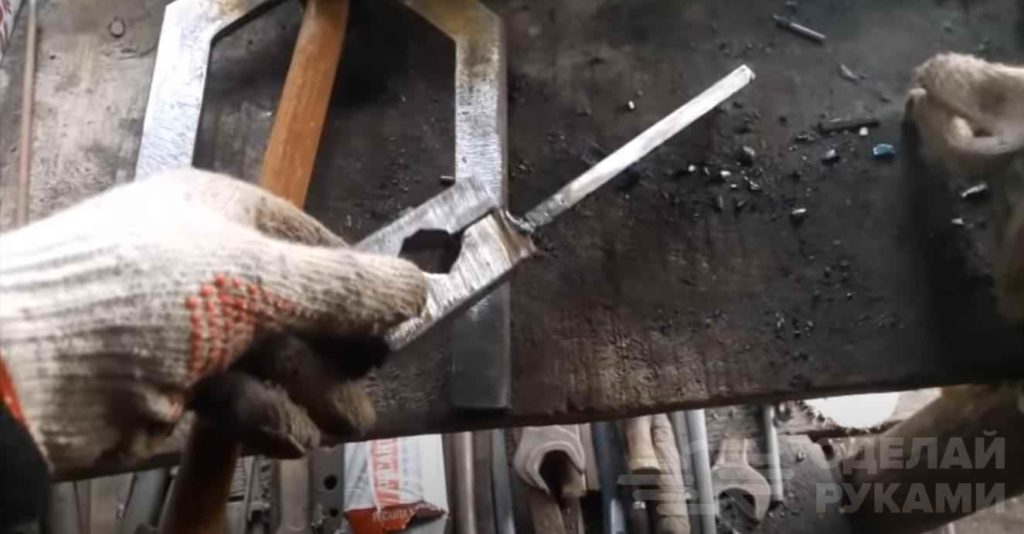

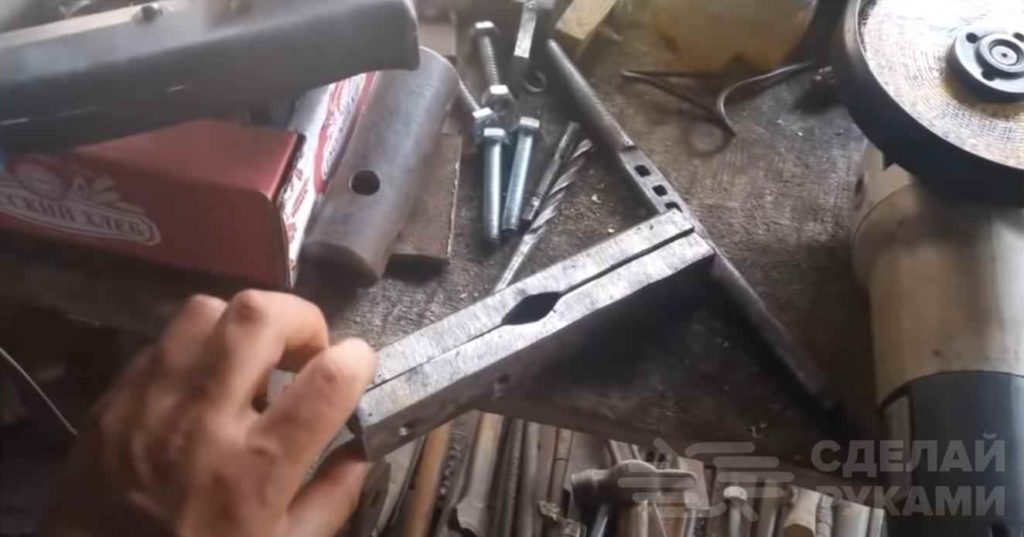

Далее из куска металла толщиной 7 мм необходимо с помощью болгарки вырезать «колено», как показано на фото ниже.

Используя деталь как шаблон, изготавливаем вторую такую же заготовку. В результате  должно получиться два одинаковых «колена».

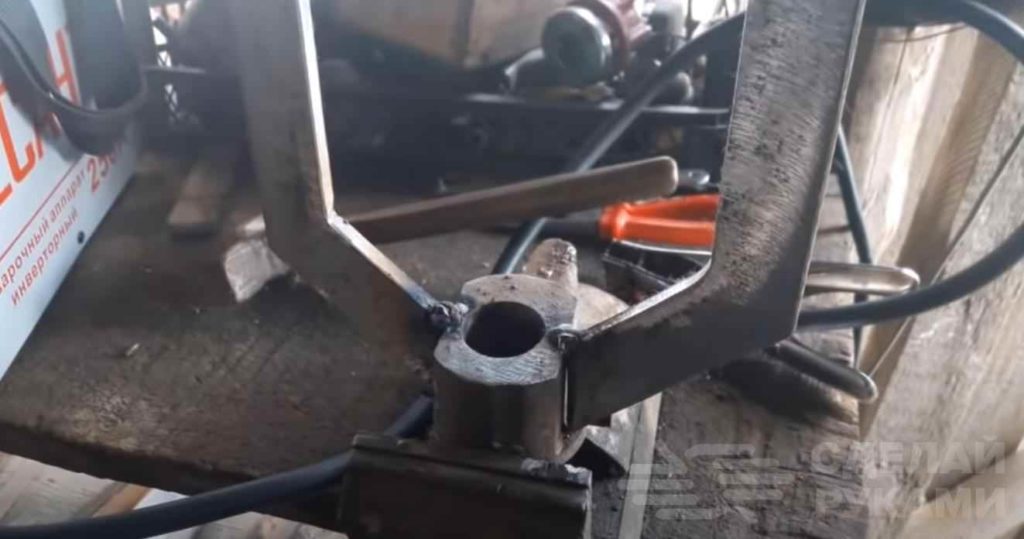

Получившиеся заготовки необходимо приварить к куску трубы.

Из толстого металла изготавливаем самодельный зажим для вала. Состоит он из двух частей — нижней и верхней губки. К нижней губке приваривается длинная полоса металла.

Выставляем зажим по центру (соосно трубе), и обрезаем лишнюю часть пластины.

Замеряем длину оставшегося куска полосы, отрезаем точно такой же, и привариваем его с другой стороны зажима.

В «коленах» сверлим по одному отверстию, и такие же отверстия сверлим в боковых частях зажимного устройства. Крепим зажим к основной конструкции. В верхней и нижней прижимных губках зажима также сверлим отверстия.

Накручиваем гайку, и затем выполняем все то же самые действие, что и в предыдущем случае, когда рассматривали изготовление первого варианта съемника.

Недостаток данной конструкции заключается в том, что зажимное устройство в силу больших нагрузок может деформироваться. Проблема решается изготовлением более мощных прижимных губок.

Для возможности регулировки размеров в «коленах» приспособления необходимо будет просверлить дополнительные отверстия с определенным шагом.

На последнем этапе останется только зачистить металл болгаркой и покрасить краской из баллончика.

Подробно о том, как используя подручные средства и материалы, самостоятельно изготовить съемник ШРУСа, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала GarageInside.

Съёмник наружного ШРУСа самодельный

Самодельный съёмник наружного ШРУСа своими руками: чертежи, размеры, фото и видео самоделки в работе.

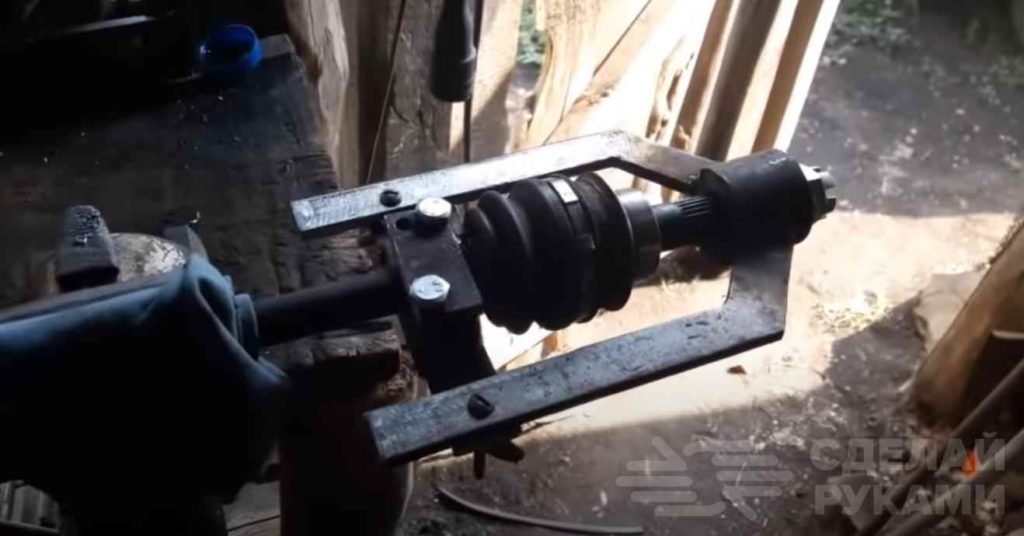

На фото показна конструкция съёмника, он изготовлен из двух заготовок с толщиной стенки 10 мм и привареных к гайке с наружным диаметром 46 мм, внутренним 30 мм. Также изготовлены две крепёжные пластины, в одну из них приварены две гайки.Пользоваться приспособлением довольно просто, крепим пластины болтамиТакже болтами фиксируем между пластин само приспособление.Выкручиваем ключом и снимаем шрус со шлицов.

В этом видео, автор подробно показывает свою самоделку в работе.

Основные неисправности шарнира и их признаки

Сравнительная простота конструкции и малое количество составных частей делает этот узел достаточно надежным и способным отработать очень большой срок без какого-либо вмешательства. Но есть у этого шарнира и недостаток — он очень чувствителен к загрязнению.

Рабочие элементы узла – шарики, ролики, канавки, по которым они перемещаются, и игольчатые подшипники имеют высокую степень обработки поверхностей. А песок и пыль обладают достаточно сильным абразивным эффектом, поэтому попадая внутрь, они приводят к интенсивному износу поверхностей, что в конечном итоге становиться причиной разрушения узла.

Чтобы не допустить проникновения загрязнения используются резиновые пыльники. Вот они и являются «слабым местом» шарнира угловых скоростей. В процессе эксплуатации автомобиля резина, постоянно контактируя с окружающей средой, постепенно «стареет», и в пыльнике появляются трещины, через которые внутрь шарнира и попадает песок.

В целом, это единственная причина, по которой указанные узлы могут поломаться. А поскольку они ремонту не подлежат, то выполняется их замена.

Отметим, что появление хруста указывает на то, что шарнир уже получил повреждения, которые устранить не удастся. На раннем этапе можно принять некоторые меры. В первую очередь следует промыть шарнир, заложить новую смазку и заменить пыльник. Затем можно поменять стороны установки (то есть, к примеру, левый внутренний шарнир поменять местами с правым). Еще один вариант – добавить в смазку мелкую стружку из мягкой пластмассы.

Но поскольку составные части уже получили повреждения, то все указанные меры лишь немного продлевают ресурс и в конечном итоге менять узел придется, причем лучше это сделать до того, как он полностью разрушиться, что обычно происходит в пути.

Из вышеизложенного можно понять, что единственным способом сохранить шарнир является периодическая проверка состояния пыльника и при обнаружении хоть малейших его повреждений сразу же проводить замену. Ведь резинотехнический элемент обойдется значительно дешевле, чем ШРУС.

Замена ШРУСа – операция сравнительно простая в выполнении, но существует ряд нюансов при проведении операции с внешним и внутренним узлом. Также особенности проведения работ зависят от конструкции шарнира.

Далее рассмотрим, как выполняется замена внешних и внутренних ШРУСов на примере нескольких автомобилей, у которых используются приводные валы разных видов.

Какой съемник ступичных подшипников выбрать или как сделать его своими руками

Съемник подшипников ступицы – специализированный инструмент предназначенный для запрессовки и спрессовки деталей в ступичных узлах автомобиля.

Так как подшипники установлены на посадочные поверхности с натягом, для их спрессовки или запрессовки требуется прикладывать большое усилие на ограниченную площадь узла. Вывод – для данной операции необходим надежный, а так же универсальный инструмент.

Широкому диапазону размерного ряда ступичных узлов соответствуют разнообразные типы съёмников подшипников ступиц (ССП). Выбрать подходящий съемник для замены подшипников не просто. Какими параметрами руководствоваться узнаете, прочитав статью. Так же затронем тему самостоятельного изготовления устройства и порядок работы инструментом.

Как сделать съемник из подручных материалов?

Клиновидная конструкция является самой сложной (в плане самостоятельной работы), для изготовления основных элементов потребуется промышленное оборудование. Рассмотрим остальные варианты:

• Обратный молоток. На кусок ровной трубы (или арматуры) приваривается поперечная проушина. Диаметр отверстия соответствует ступичной полуоси. В качестве молотка используется любая тяжелая болванка со сквозным отверстием. Можно взять металлическую часть от кувалды. На противоположном конце привариваем ударный стопор (это ответственный узел, он должен быть прочным).
• Винтовой съемник изготавливается буквально из металлических отходов, которые присутствуют в каждом гараже (домашней мастерской). Сложнее всего изготовить зажимной хомут. Обычно с помощью болгарки распиливают старую обойму от подходящего ШРУСа, и приваривают к ней опорную площадку. В качестве силовых тяг лучше использовать закаленную сталь, простая арматура может согнуться.

Привет всем заинтересованным в теме. С вами тюнинг-ателье «Из спичек и желудей» и сегодня я расскажу вам, как сделал съёмник наружных ШРУСов из подножного хлама, бесплатно, без смс и регистрации. Возможно мой опыт окажется кому-то полезен и натолкнёт на мысли.

В процессе масштабного ремонта таза понадобилось мне привести в достойный вид приводные валы, а именно выполнить полный комплекс работ по обслуживанию: оценить износ шарниров и их пригодность к дальнейшей эксплуатации, заменить потрескавшиеся пыльники, смазку, зачистить всё и покрасить. Для всех этих операций шарниры с валов нужно снять. И вот тут начинается интересное. Можно по старинке через надставку сбивать кувалдой, можно применить разного рода съёмники. В силу того, что ни помощников, ни мощного верстака с тисами в наличии нет, первый способ отпал сам собой. Три из четырёх шарниров нормально снялись традиционным и простым разжимным съёмником из двух разрезных колец, четвёртый же решил оказать отчаянное сопротивление. Усилия зажима упора на валу не хватало — вместо обоймы, как следовало бы, от усилия по валу съезжал упор. Дважды срывал прижимные болты, не остановил его даже выступ под пыльник — вместо того, чтобы упереться в него, съёмник наполз на него, смяв более прочные болты и потянув резьбу уже в железке. После организации более надёжного упора, от дикого усилия в итоге сорвалась резьба распорных болтов. ШРУС остался непоколебим и как бы усмехался.

В продаже имеются универсальные съёмники наружных ШРУСов, стягивающие шарнир его же собственной гайкой или болтом. Эта конструкция и принцип работы и легли в основу самоделки, а на сэкономленные деньги можно купить ещё запчастей.

«>
