Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков

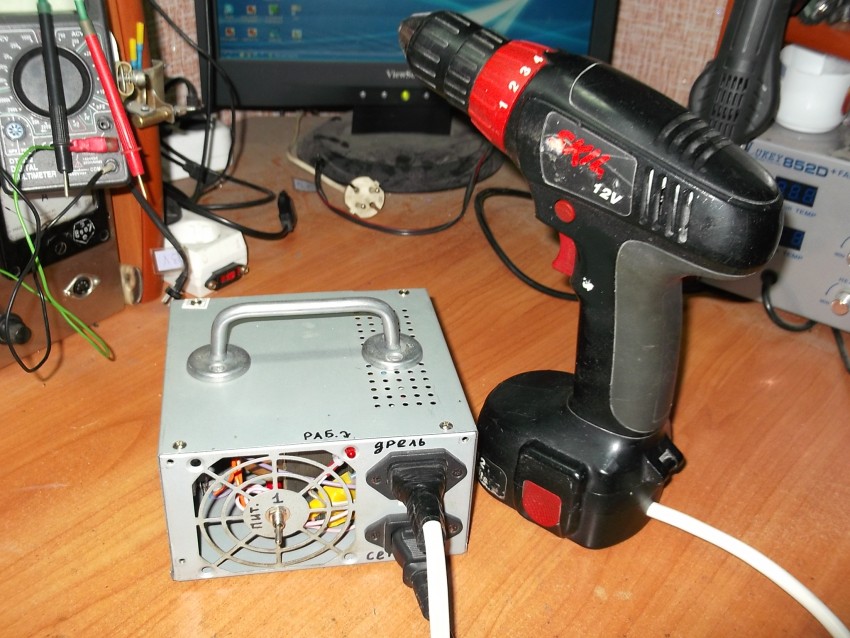

Какой ток потребляет шуруповерт

Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно
рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый
двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее,
не позволяет понять какой ток потребляет шуруповерт в рабочем режиме. Максимум, что может
указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна
непосредственно в силе крутящего момента.

Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и
подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы
тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это
12 вольт. Итак, если производитель указал мощность например 200 ватт — 200:12=16,6 А — такой ток
потребляет шуруповерт в рабочем режиме.

Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все
12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут
значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ
различных форумов и собственного опыта показали — для работы шуруповерта зачастую достаточно тока
в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно,
что броски тока при полном торможении вала могут превышать 30 А.

Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В
дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это
среднестатистические цифры, применимые к большинству шуруповертов.

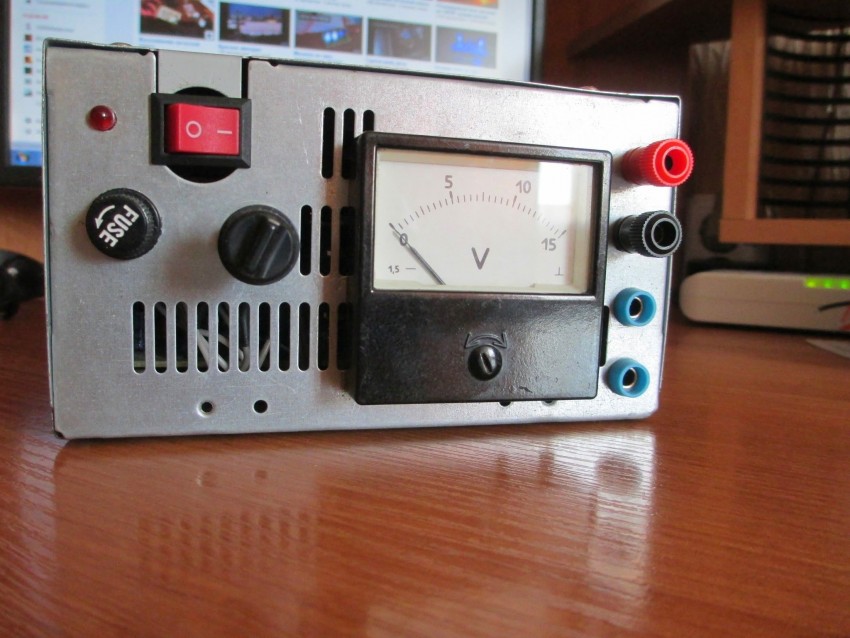

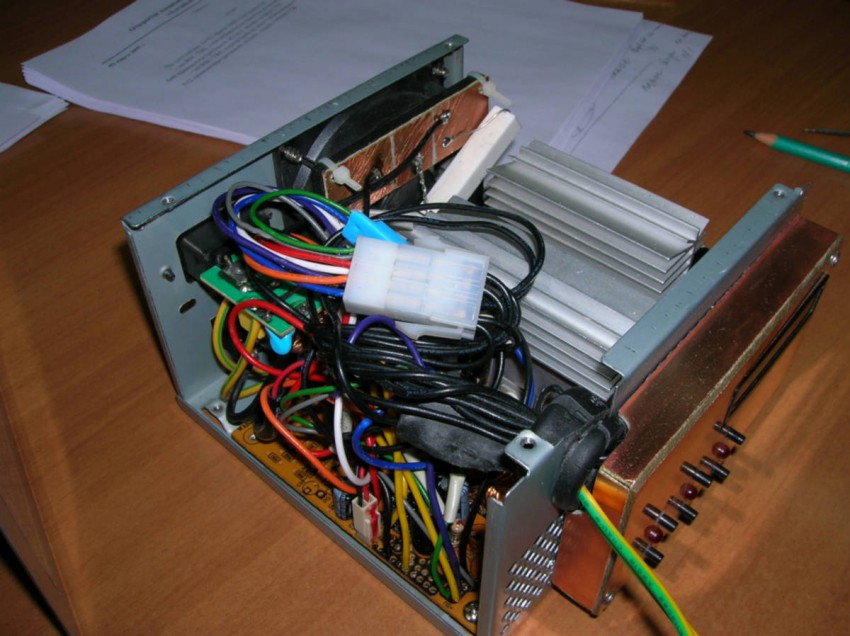

Лабораторный блок питания 12 вольт своими руками

Привет всем самоделкиным. Многие радиолюбители знают, что блок питания это дорогостоящая часть всей электроники и зачастую приобрести хороший блок питания нет возможности, но у каждого начинающего разбираться в радиоделе есть старый компьютерный блок, который уже давно завалялся и не используется. В этой статье я расскажу как сделать лабораторный блок питания для различных приспособлений, таких ,например, как усилитель. Для начала необходимо определиться, что понадобиться для сборки, это: * Сам компьютерный блок, мощность моего была 350 ватт, чего хватит на все с запасом. * Фанера, у меня таковой нашлось 4 отрезка. * Электролобзик. * Отвертки. * Паяльник и паяльные принадлежности. * Дрель. * Наждачная бумага, зернистости покрупнее. * Гвозди, я предпочел гвозди с мелкой шляпкой. * Резиновые пробки, добытые из химических пробирок.

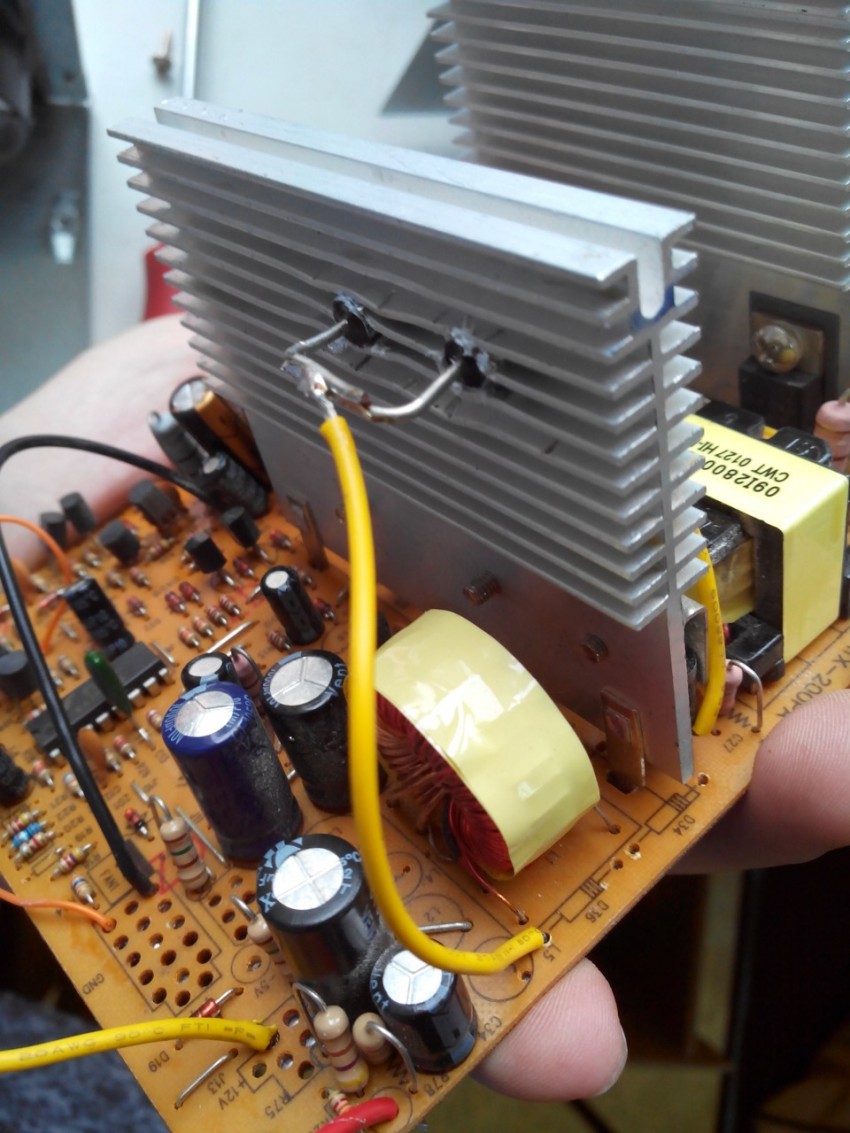

Когда все необходимое есть, можно приступать к разборке компьютерного блока питания.

Сначала открутим верхние болты, которые держат крышку.

Открутив их, переходим к четырем болтам на кулере. После этого освободим плату от корпуса, там тоже есть болты, в моем же случае еще затаился один черный болтик по середине, который я поначалу и не заметил.

Также отпаиваем провода с включателя.

Теперь плата блока легко вынимается, а родной корпус нам уже не пригодиться.

Следующим, что мы уберем из блока будет куча проводов, поскольку нам нужны будут всего 3 из них, это желтый(12 В+) и синий(-) и зеленый для включения.

Для того чтобы блок включился зеленый проводок запаиваем к месту скопления черных проводов.

А теперь почистим все от пыли, кулер почистить так не удалось, его я разобрал и как следует промазал солидолом.

Перед тем как отпилить переднюю часть отметим на ней место под наш кулер, будет он прямо по class=»aligncenter» width=»1200″ height=»1600″ Обводим карандашом и просверливаем две дырки, расстояние между ними делаем около 2 мм, после этого расшатываем отверстие убирая тем самым перегородку, чтобы запустить пилку электролобзика.

Зашлифовываем посадочное место кулера.

Примеряем, сидит он там хорошо).

Мелким сверлом проделываем четыре отверстия под болты для закрепления кулера. Вот теперь можно и отпилить заготовку передней части. Передняя, так сказать самая главная часть блока готова, по аналогии вырезаем заднюю стенку.

Примеряем стенки, выглядит неплохо, дело за боковыми крышками.

Примерив под ровным углом боковую стенку, намечаем место распила уголком. Боковая стенка готова, понадобиться еще одна такая же. Просто обведем предыдущую.

Под шнур 220 В делаем штекер, тот же, что и был в родном корпусе, его нам нужно разместить в передней части блока. Выпиливаем тем же лобзиком, готово. Затягиваем штекер-вилку двумя штатными болтами. Проделав глубокие отверстия в передней панели под болты крепим кулер. Посмотрим, как все это будет выглядеть, вроде неплохо выглядит, конечно я не дизайнер).

Прибиваем нижнюю и переднюю стороны нашего блока на два гвоздя с мелкой шляпкой.

Так как наш блок будет включаться и выключаться, то ему так же необходим включатель, его я разместил рядом с штекером под вилку. Проделываем под включатель место, тут главное не переборщить, тогда он просто будет болтаться, что не очень хорошо.

Включатель сел плотно и не люфтит.

С установленным кулером передняя панель выглядит так. Так как задняя панель должна иметь вентиляционных выход, то с помощью лобзика делаем овальный продув.

Для подключения различных устройств, которые будут использоваться с эти блоком нужны клеммники, их я нашел из школьного резистора. С обратной стороны затягивается все с помощью гайки и прижимается с ее помощью пластинка с залуженным контактом.

Понадобилось два таких клеммника, один идет на плюс питания, другой на минус. А так выглядит передняя панель с наружной стороны.

Приложив заднюю панель, прибиваем ее к задней части с уже закрепленной передней панелькой.

Так как изначально я не продумал то, что провода подключения 220 В в родном корпусе были короткие, поэтому пришлось по ходу дела заменить их на более длинные.

Один провод я припаял к штекеру, а другой через включатель.

Прикручиваем плату на четыре болтика.

Передняя панель теперь оборудована электроникой, поэтому осталось сделать только верхушку и закрепить боковые стороны. По аналогии с нижней выпиливаем и верхнюю крышку. Фиксируем ее на четыре гвоздя по краям.

Заколачиваем две боковые крышки, так же на 4 гвоздя.

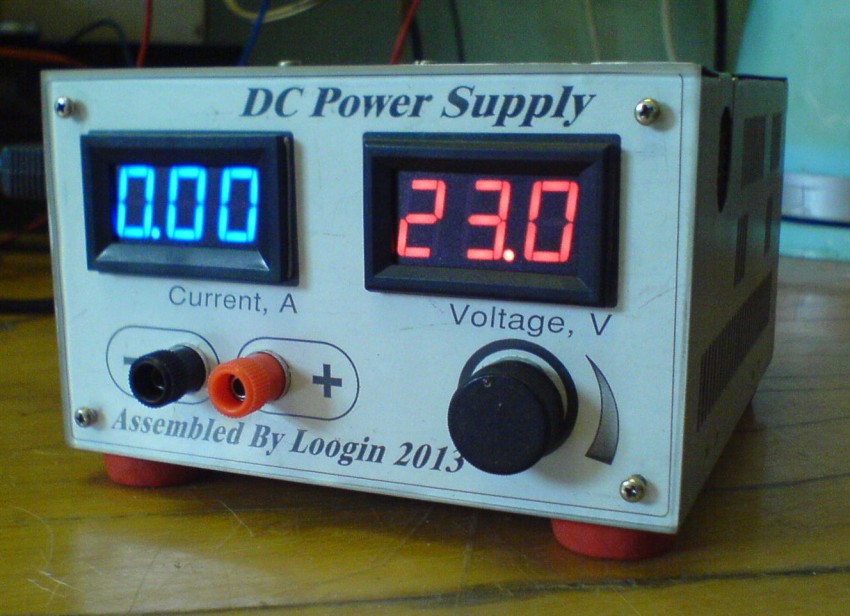

На этом лабораторный блок питания готов, с его помощью можно слушать автомобильную магнитолу, проверять на работоспособность лампочки, питать автоусилитель. Всем удачных самоделок и интересных идей.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

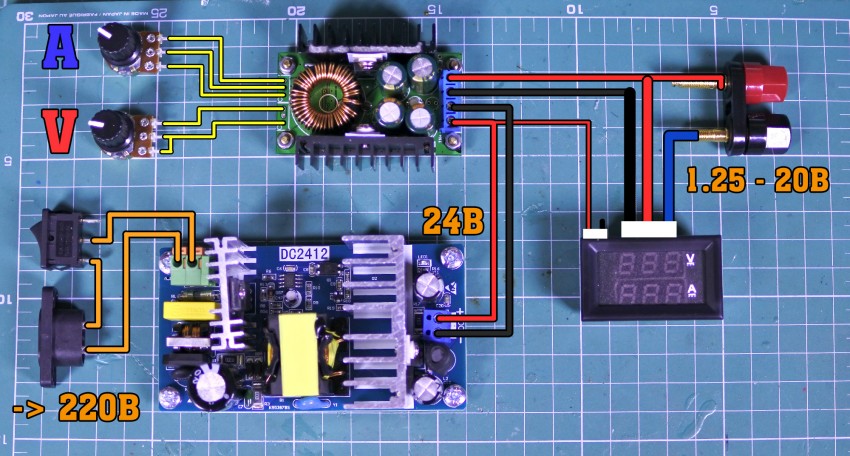

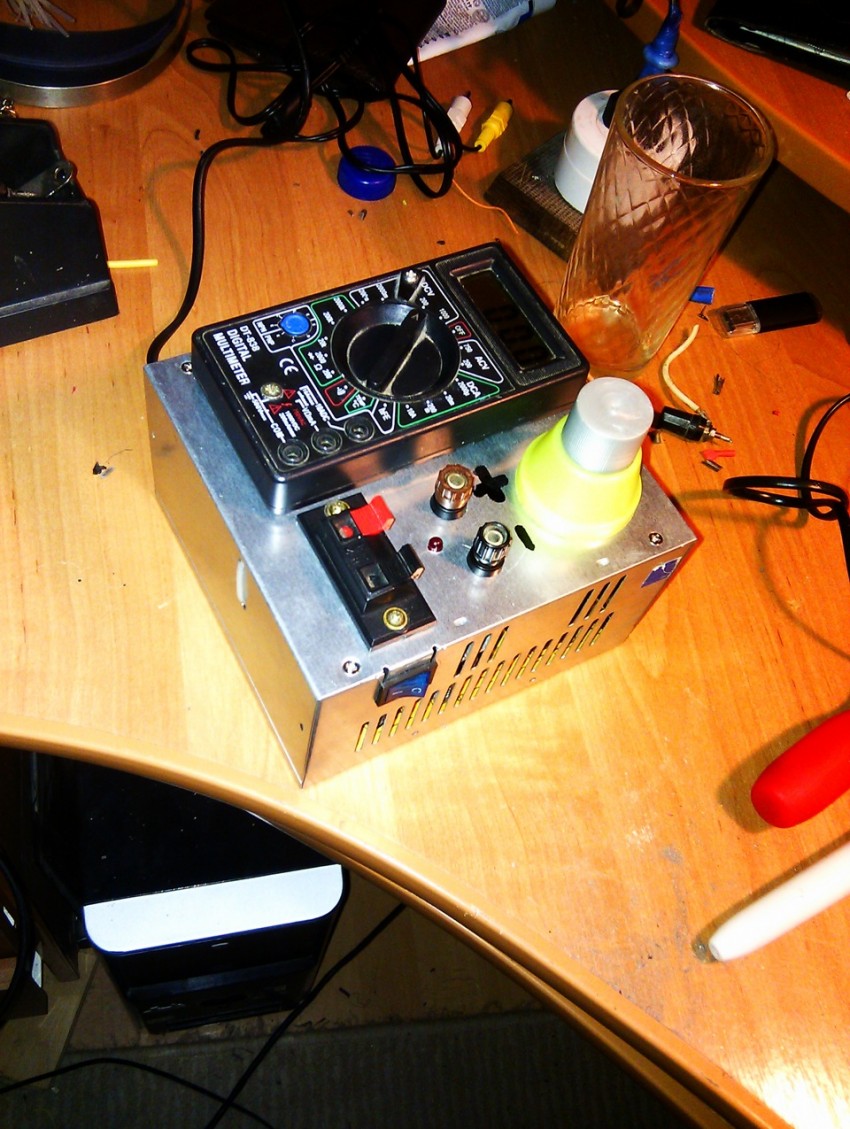

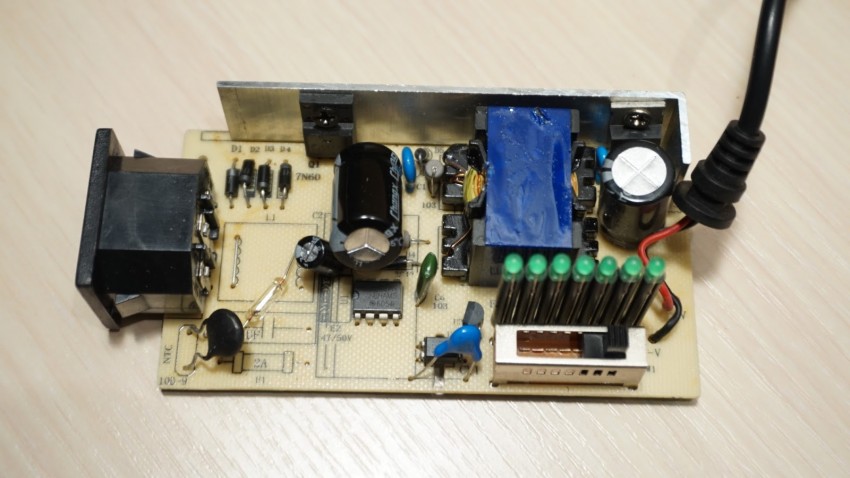

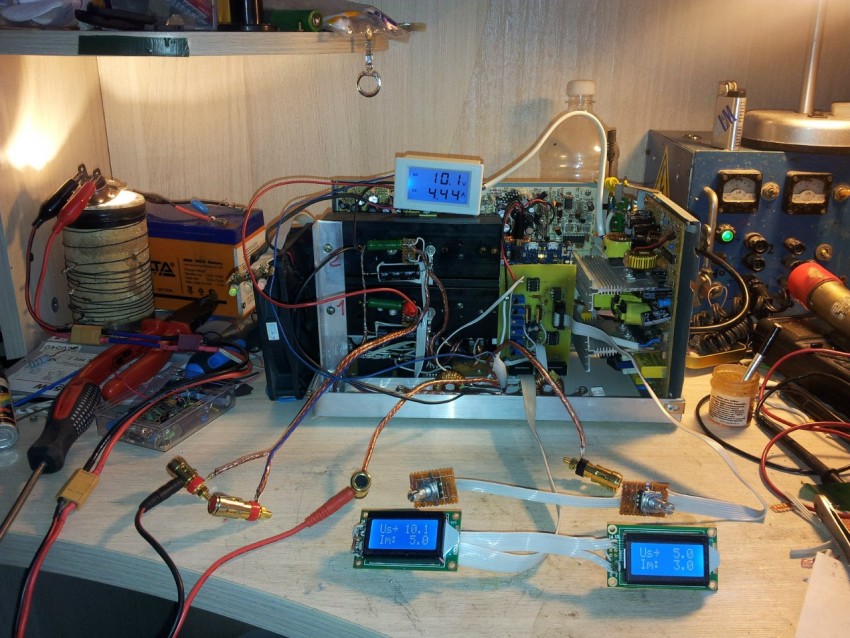

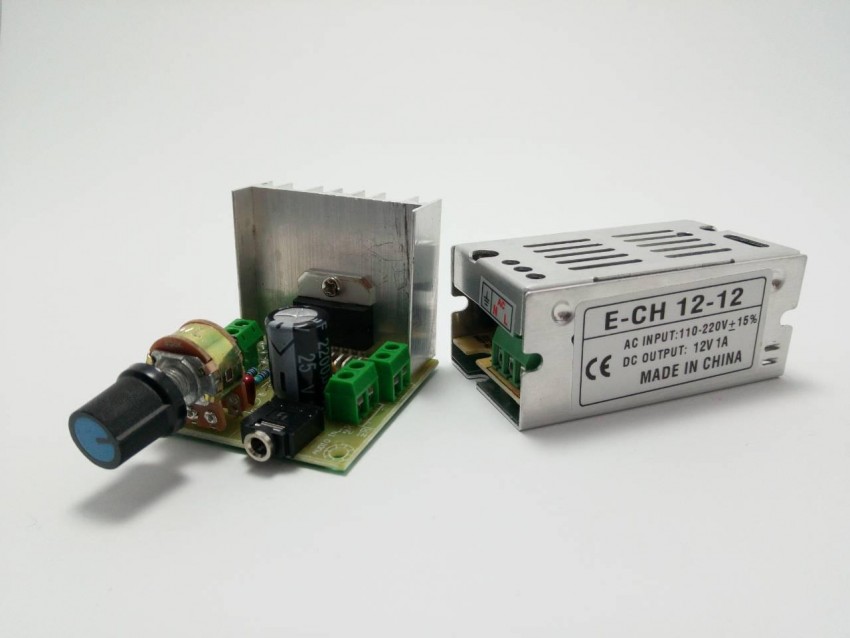

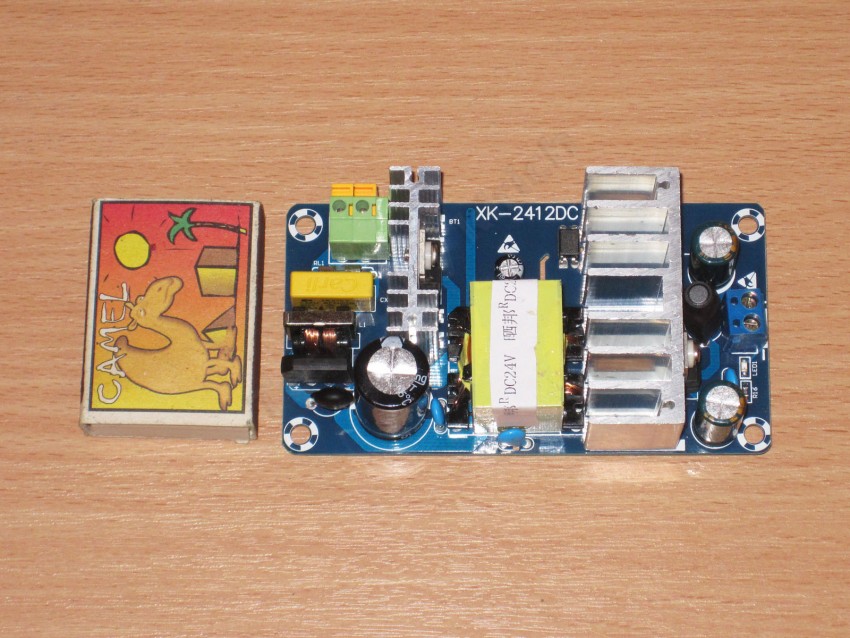

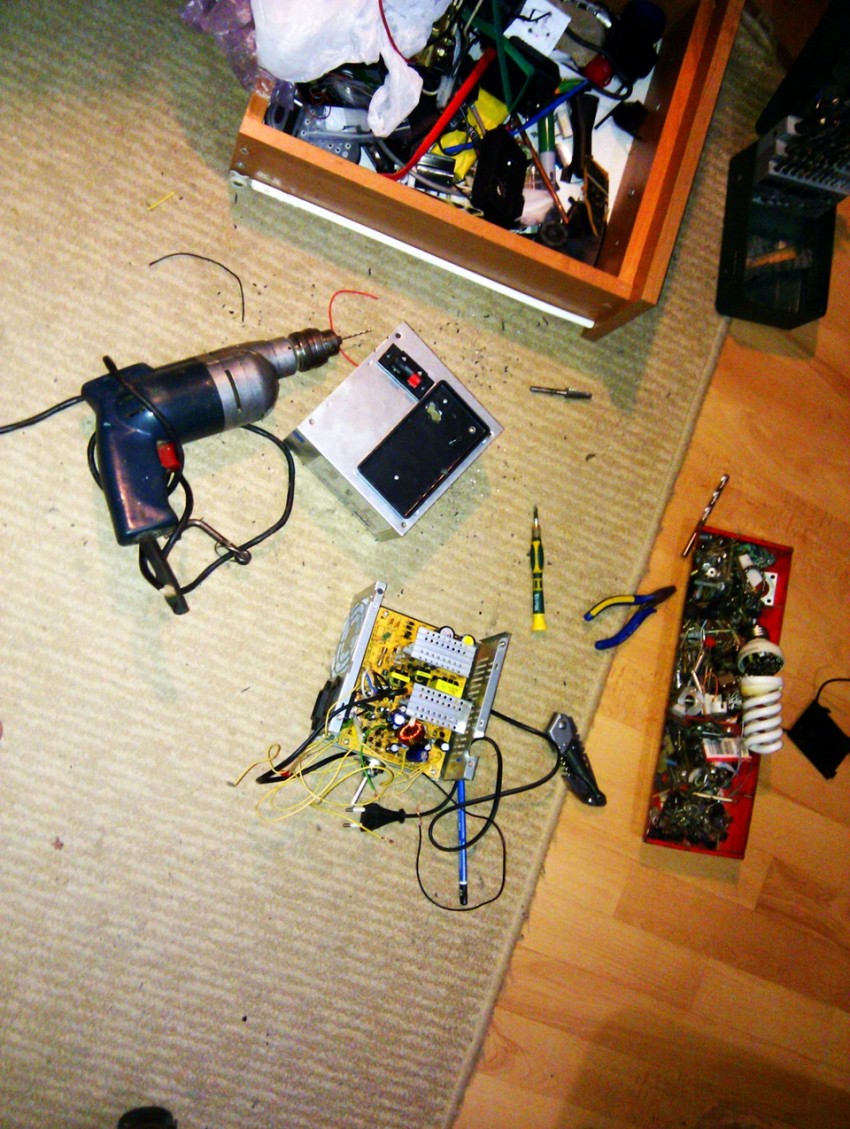

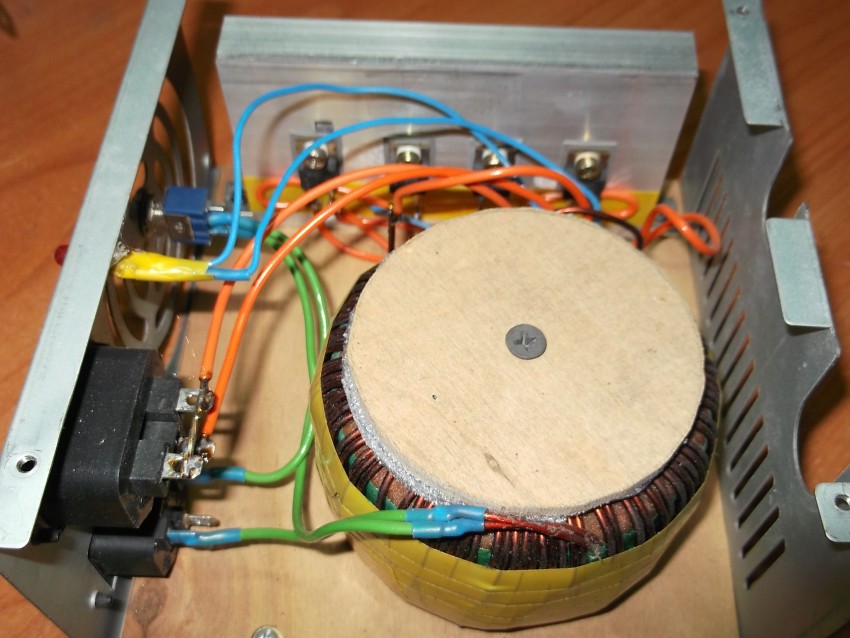

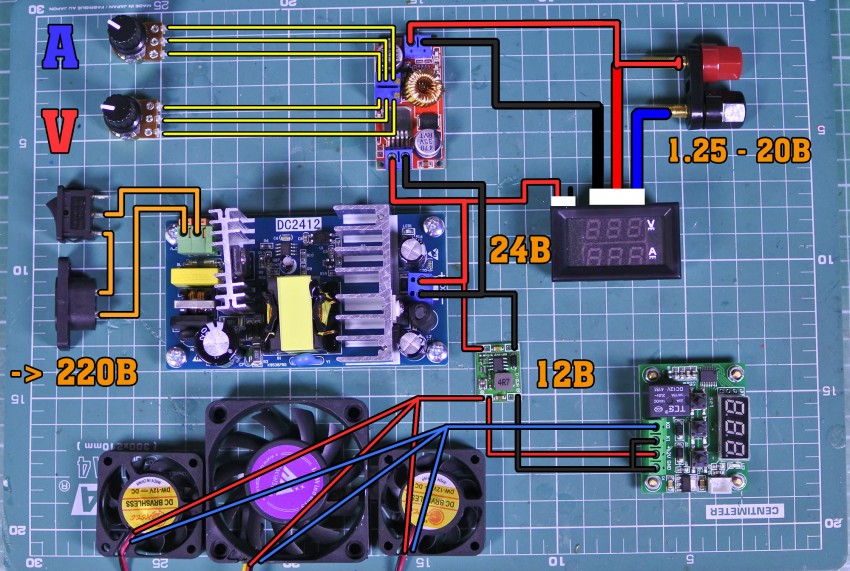

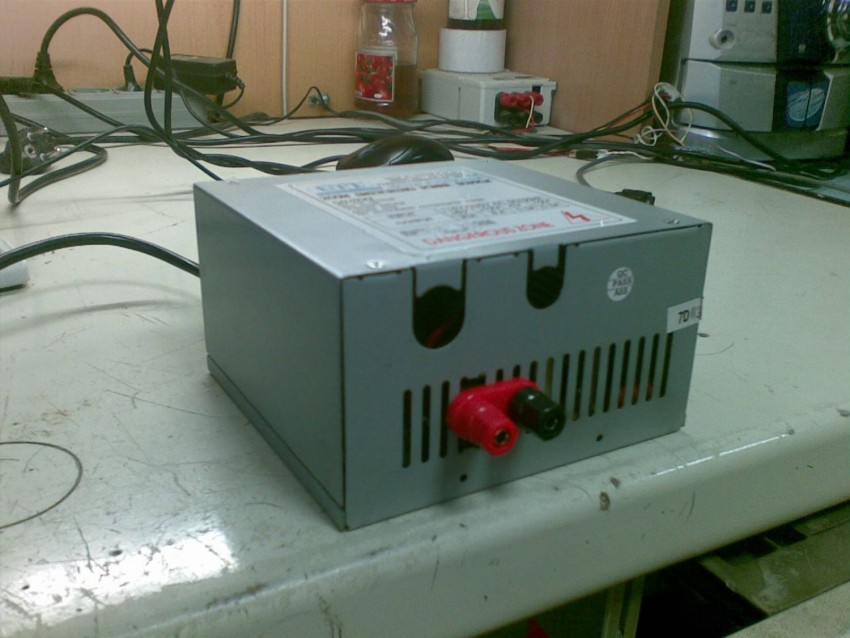

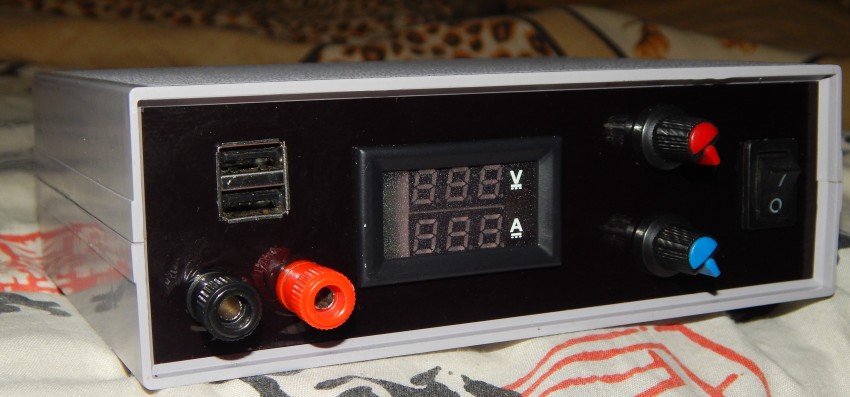

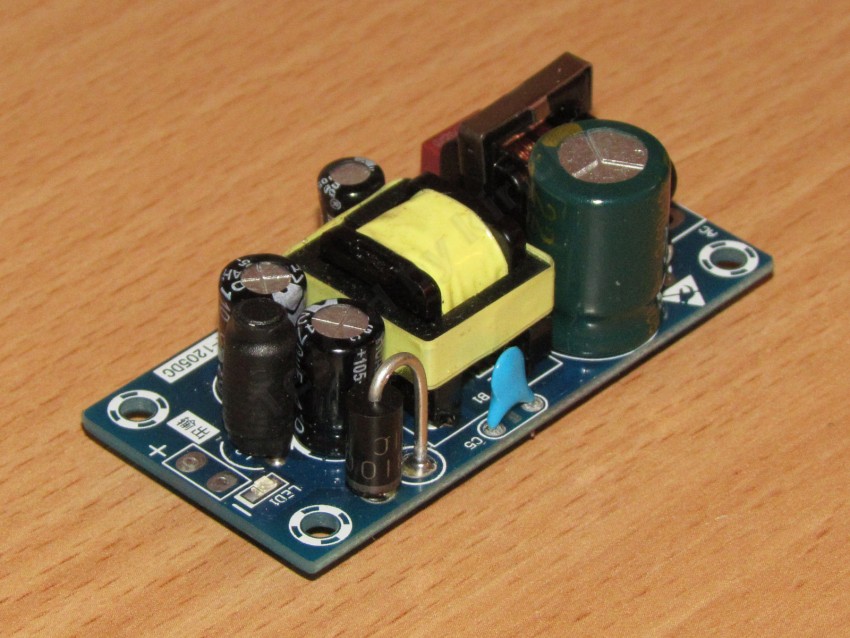

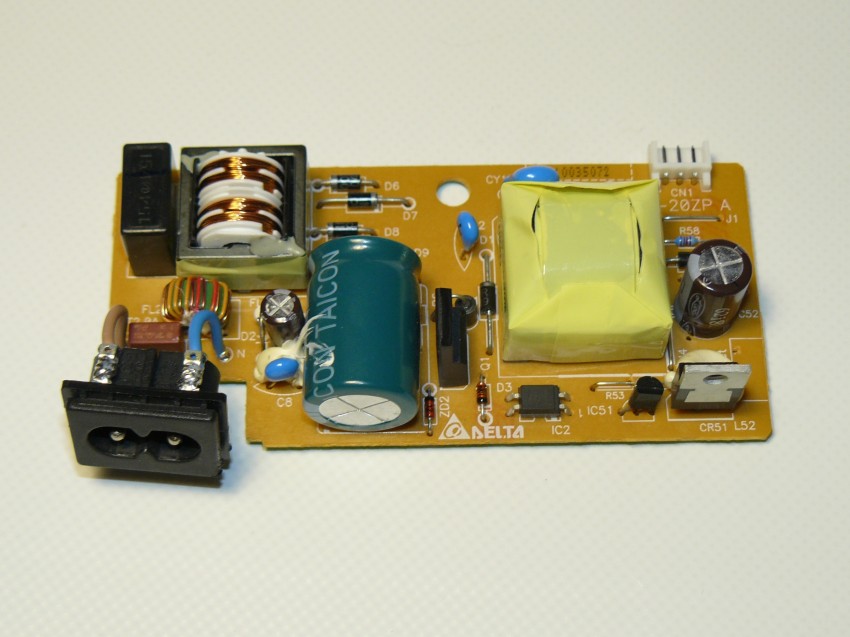

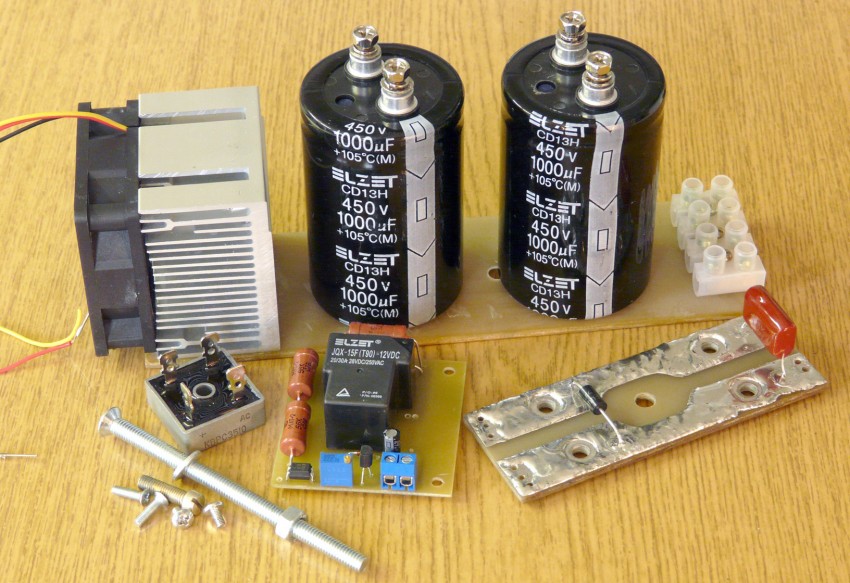

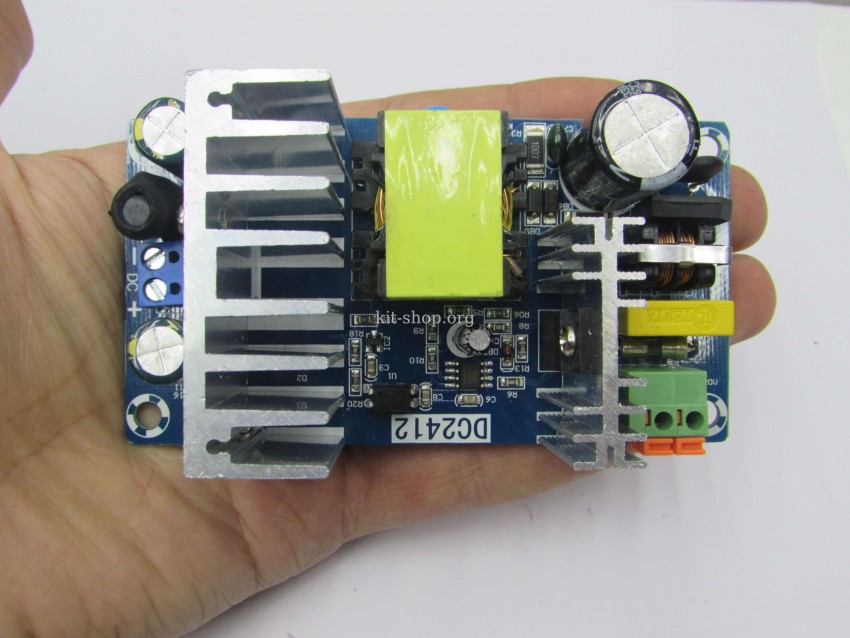

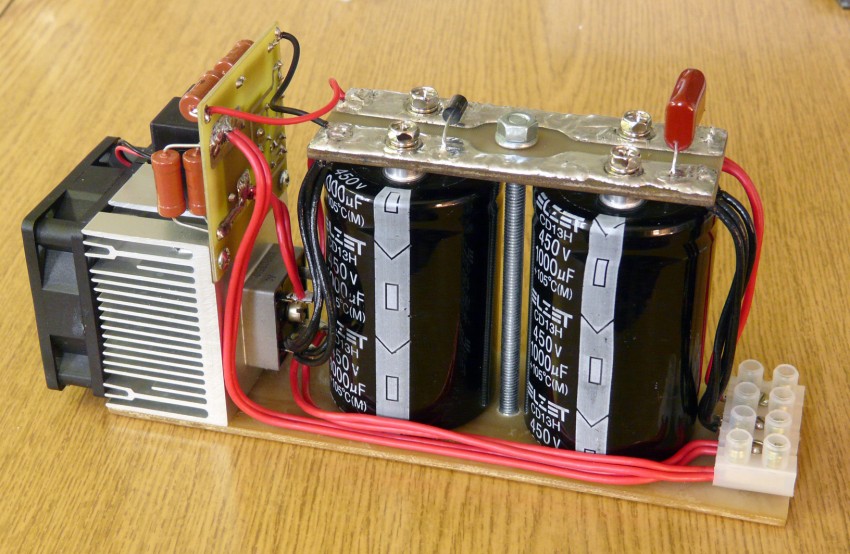

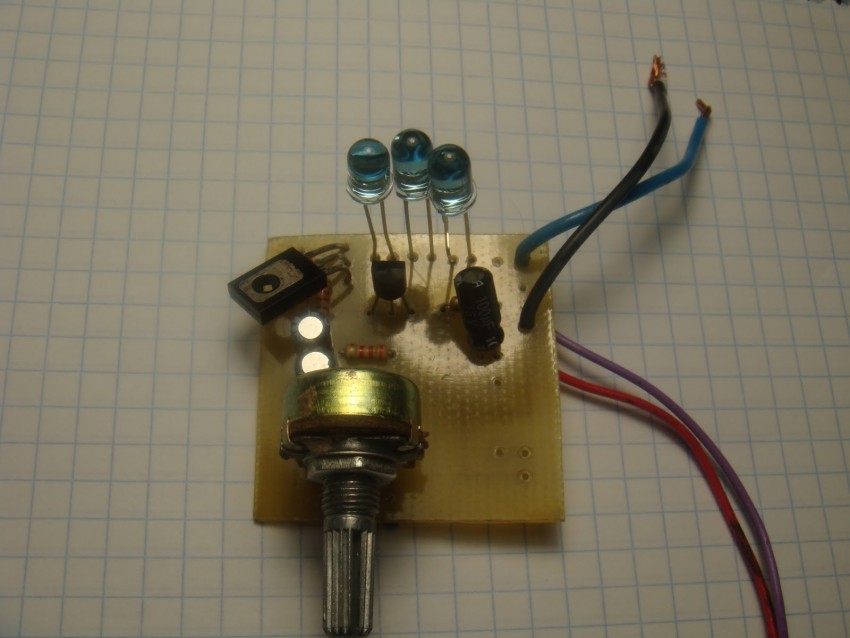

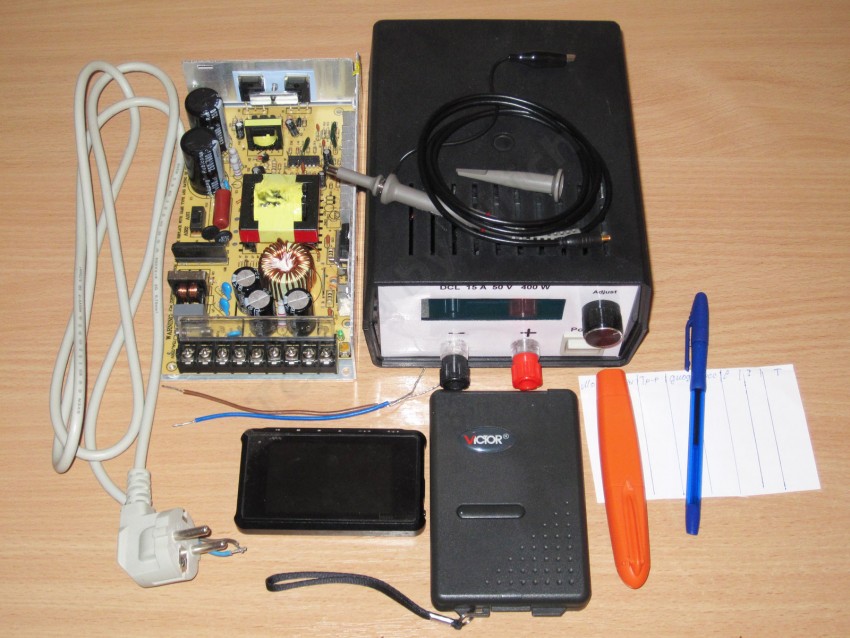

Фото блоков питания своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

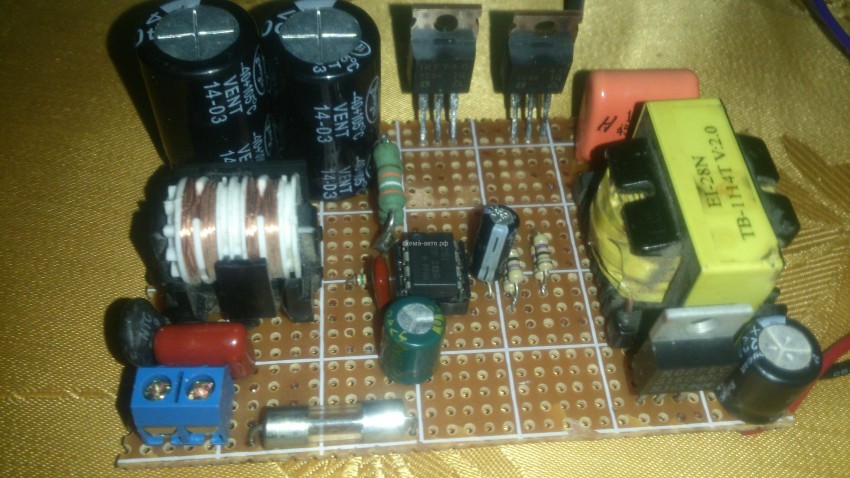

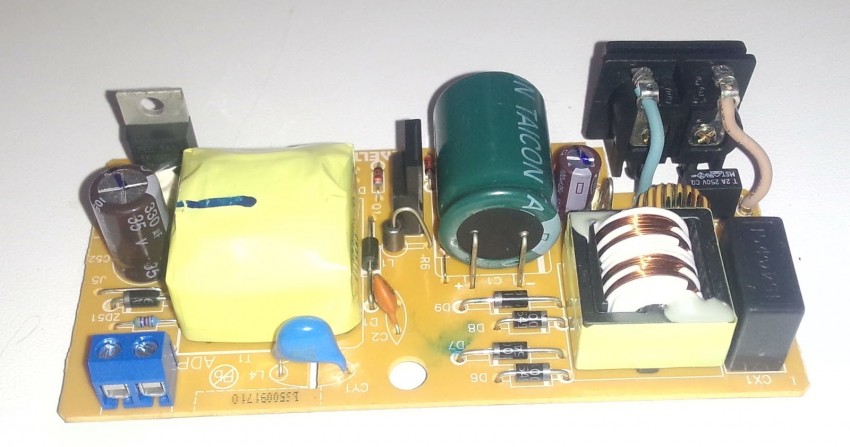

Основные этапы изготовления импульсного блока питания 12 В своими руками

Работу по изготовлению БП можно разбить на несколько этапов: подготовительный, монтаж и проверка работоспособности. В данной статье рассмотрим изготовление блока питания по схеме, приведённой на рисунке № 10.

Подготовительный этап

В этот период рассчитывается мощность. Она должна быть достаточной для его использования с нагрузкой, планируемой к подключению. Выбирается вид и схема БП (см. рисунок № 10), после чего приобретаются необходимые комплектующие. В рассматриваемом случае это:

• PTC термистор;
• два конденсатора из расчёта 1 мкФ на 1 Вт мощности;
• диодный мост (диоды должны соответствовать по напряжению и току);
• драйвера − IR2152 (IR2153, IR2153D);
• полевые транзисторы − IRF740, IRF840;
• трансформатор (можно использовать б/у от ПК);
• диоды, устанавливаемые на выходе, серии HER.

Монтаж блока питания

Пошаговая инструкция по изготовлению импульсного БП по выше приведённой схеме выглядит следующим образом:

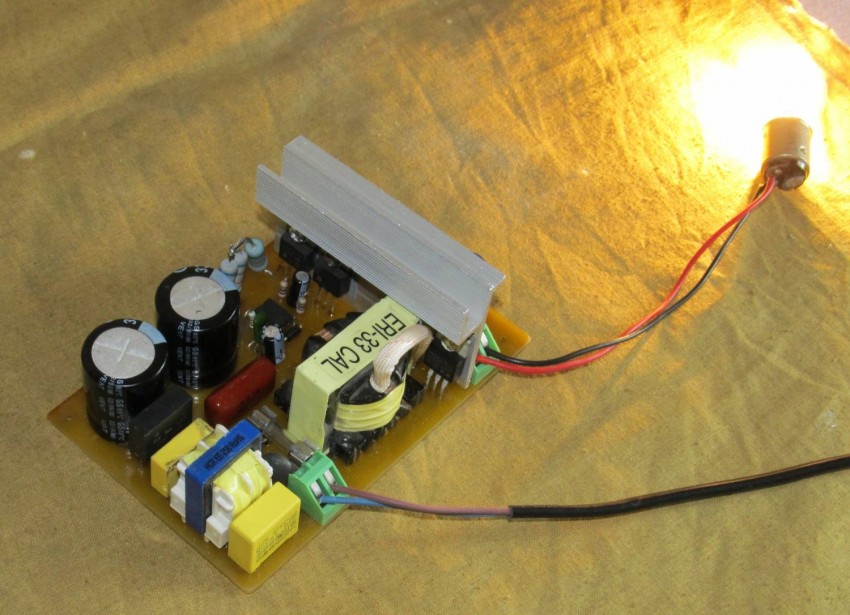

Проверка работоспособности

Когда БП собран, необходимо его проверить, для этого:

• к выходу блока питания подключается нагрузка;
• БП включается в электрическую сеть.

В случае если подключённая нагрузка работает нормально: LED-светильники излучают свет, гаджеты и инструмент заряжаются, а прочая техника работает – значит, монтаж выполнен успешно. Ещё один способ изготовления блока питания − это размещение всех элементов устройства на ДИН-рейке.

Дин-рейка – это металлическая профилированная полоса, предназначенная для крепления электрических приборов и элементов электрических схем.

При использовании ДИН-рейки отпадает потребность в изготовлении монтажной платы, однако конструкция получается более объёмная, т.к. соединение между элементами схемы приходится выполнять при помощи соединительных проводов.

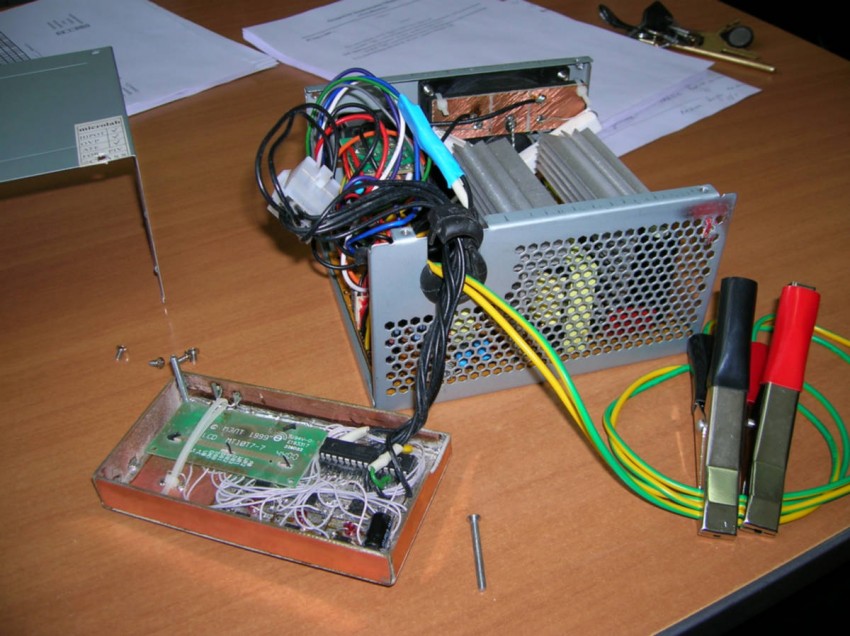

Как действует зарядное устройство

Нажмите кнопку СТАРТ, чтобы подать напряжение на трансформатор. Это приводит в действие реле Pk, которое соединит контакты, подключенные параллельно кнопке START. Цепь зафиксируется и проводит до тех пор, пока на катушке реле есть напряжение.

Далее тут есть переключатель напряжения в сочетании со светодиодами, которые информируют о текущем напряжении на выходе. Можно было соединить две обмотки параллельно и тогда выходной ток был бы больше, но в наличии был переключатель только однополюсный. Конечно вы можете сделать такую модификацию либо использовать другой трансформатор и получать разные напряжения, например 6 В и 12 В. Нужно только впаять другое реле и светодиоды.

Выходные напряжения 14 В и 28 В. Ток — 3,5 А или чуть выше. Понадобилось всего 5 часов, чтобы собрать и запустить его (с перерывом на обед). Передняя панель напечатана на белой клейкой бумаге для струйной печати.

Аккумулятор должен заряжаться током 1/10 от его емкости, то есть 45 Ач — 4,5 А. Что подразумевает полное время зарядки 10 часов. Полная разрядка кислотной батареи окажет большое влияние на ее работу.

Что касается отсутствия регулирования тока. Вероятно оно и не нужно при такой текущей эффективности. Максимальный ток составляет 3,5 А, то есть можете легко зарядить авто аккумулятор 36 Ач и выше. Перегрузка тоже не угроза, потому что напряжение низкое и ток будет падать с ростом напряжения. Естественно заряжая аккумулятор не забывайте, что он подключен (автомата тут нет).

Полезное: Усилитель для наушников класса A

Понятно что в идеале зарядный ток должен быть установлен на уровне 10% емкости аккумулятора (например 100 Ач — это 10 A зарядный ток или 50 Ач — это зарядный ток 5 А), после этого зарядное напряжение не должно превышать 13,8 В во время обычной зарядки, а на ускоренном третьем напряжении 15 В должен быть автоматический выключатель зарядки, когда зарядный ток достигает небольшого значения на конечной стадии зарядки и зависит от емкости аккумулятора и его температуры, ну и должно быть защищено от короткого замыкания и перегрузки, но это всё уже из области совсем других ЗУ.

Если трансформатор на напряжение 20 В, то будет ток намного больше, чем 10 А, а если 10 В, ток, вероятно, вообще не будет течь. Для зарядки батареи обычно достаточно 5 А. Помните еще одну вещь: чем больше ток, который заряжаете АКБ, тем быстрее придётся заменить его новым!

Обзор известных моделей

Большинство микросхем для питания светодиодов выполнены в виде импульсных преобразователей напряжения. Преобразователи, в которых роль накопителя электрической энергии выполняет катушка индуктивности (дроссель) называются бустерами. В бустерах преобразование напряжения происходит за счет явления самоиндукции. Одна из типичных схем бустера приведена на рисунке.

Схема стабилизатора тока работает следующим образом. Транзисторный ключ находящийся внутри микросхемы периодически замыкает дроссель на общий провод. В момент размыкания ключа в дросселе возникает ЭДС самоиндукции, которая выпрямляется диодом. Характерно то, что ЭДС самоиндукции может значительно превышать напряжение источника питания.

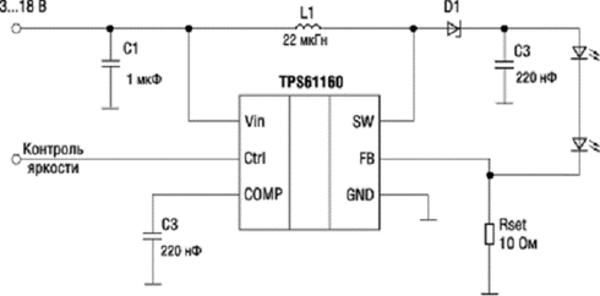

Как видно из схемы для изготовления бустера на TPS61160 производства фирмы Texas Instruments требуется совсем немного компонентов. Главными навесными деталями являются дроссель L1, диод Шоттки D1, выпрямляющий импульсное напряжение на выходе преобразователя, и R_set.

Резистор выполняет две функции. Во-первых, резистор ограничивает ток, протекающий через светодиоды, а во-вторых, резистор служит элементом обратной связи (своего рода датчиком). С него снимается измерительное напряжение, и внутренние схемы чипа стабилизируют ток, протекающий через LED, на заданном уровне. Изменяя номинал резистора можно изменять ток светодиодов.

Преобразователь на TPS61160 работает на частоте 1.2 МГц, максимальный выходной ток может составлять 1.2 А. С помощью микросхемы можно питать до десяти светодиодов включенных последовательно

Яркость светодиодов можно изменять путем подачи на вход «контроль яркости» сигнала ШИМ переменной скважности. КПД приведенной схемы составляет около 80%. Нужно заметить, что бустеры обычно используются, когда напряжение на светодиодах выше напряжения источника питания

В случаях, когда требуется понизить напряжение, чаще применяют линейные стабилизаторы. Целую линейку таких стабилизаторов MAX16xxx предлагает фирма MAXIM. Типовая схема включения и внутренняя структура подобных микросхем представлена на рисунке

Нужно заметить, что бустеры обычно используются, когда напряжение на светодиодах выше напряжения источника питания. В случаях, когда требуется понизить напряжение, чаще применяют линейные стабилизаторы. Целую линейку таких стабилизаторов MAX16xxx предлагает фирма MAXIM. Типовая схема включения и внутренняя структура подобных микросхем представлена на рисунке.

Как видно из структурной схемы, стабилизация тока светодиодов осуществляется Р-канальным полевым транзистором. Напряжение ошибки снимается с резистора R_sens и подается на схему управления полевиком. Так как полевой транзистор работает в линейном режиме, КПД подобных схем заметно ниже, чем у схем импульсных преобразователей.

Микросхемы линейки MAX16xxx часто применяются в автомобильных приложениях. Максимальное входное напряжение чипов составляет 40 В, выходной ток – 350 мА. Они, как и импульсные стабилизаторы, допускают ШИМ-диммирование.

Стабилизатор напряжения LM7805, LM7809, LM7812

Вы наверное замечали, что величина напряжения в розетке не равна 220 В, а изменяется в некоторых пределах. Особенно это ощутимо при подключении мощной нагрузки. Если не применять специальных мер, то оно и на выходе блока питания будет изменяться в пропорциональном диапазоне. Однако такие колебания крайне не желательны, а иногда и недопустимы для многих электронных элементов. Поэтому напряжение после конденсаторного фильтра подлежит обязательной стабилизации. В зависимости от параметров питаемого устройства применяются два варианта стабилизации. В первом случае используются стабилитрон, а во втором – интегральный стабилизатор напряжения. Рассмотрим применение последнего.

В радиолюбительской практике широкое применение получили стабилизаторы напряжения серии LM78xx и LM79xx. Две буквы указывают на производителя. Поэтому вместо LM могут быть и другие буквы, например CM. Маркировка состоит из четырех цифр. Первые две – 78 или 79 означают соответственно положительно или отрицательное напряжение. Две последние цифры, в данном случае вместо них два икса: хх, обозначают величину выходного U. Например, если на позиции двух иксов будет 12, то данный стабилизатор выдает 12 В; 08 – 8 В и т.д.

Для примера расшифруем следующие маркировки:

LM7805 → 5 В, положительное напряжение

LM7912 → 12 В, отрицательное U

Интегральные стабилизаторы имеют три вывода: вход, общий и выход; рассчитаны на ток 1А.

Если выходное U значительно превышает входное и при этом потребляется предельный ток 1 А, то стабилизатор сильно нагревается, поэтому его следует устанавливать на радиатор. Конструкция корпуса предусматривает такую возможность.

Если ток нагрузки гораздо ниже предельного, то можно и не устанавливать радиатор.

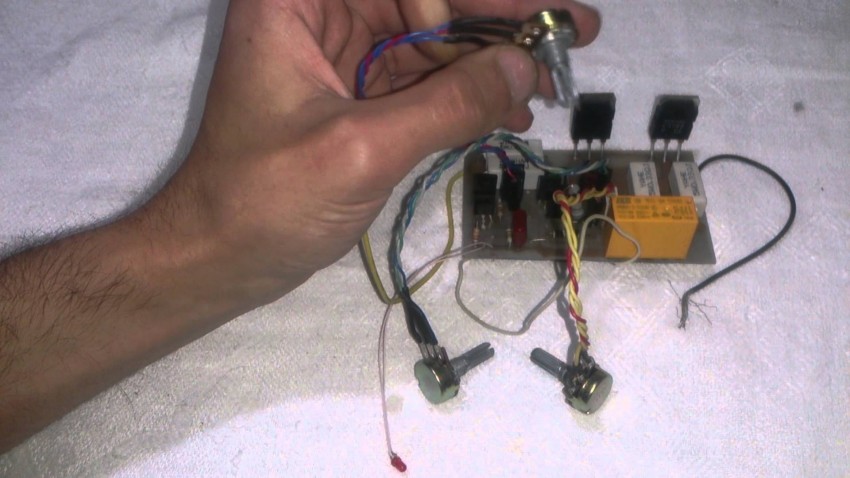

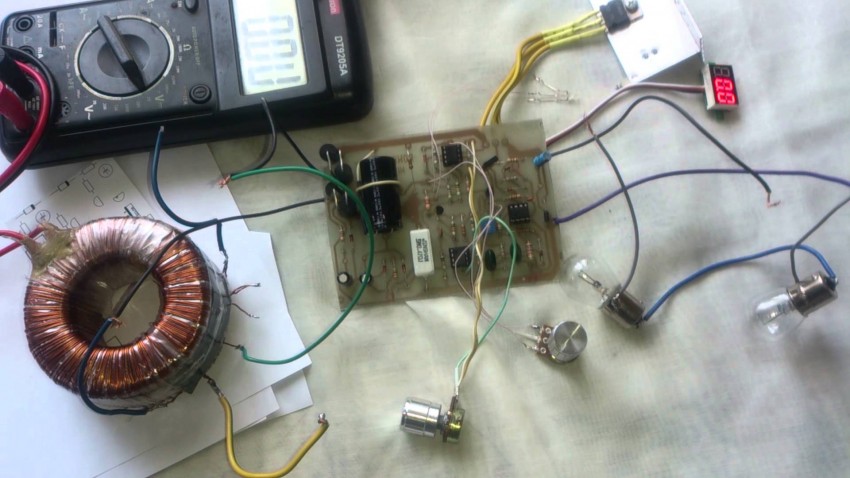

Простой БП своими руками

Вот и собрано очередное устройство, теперь встаёт вопрос от чего его питать? Батарейки? Аккумуляторы? Нет! Блок питания, о нём и пойдёт речь.

Схема его очень проста и надёжна, она имеет защиту от КЗ, плавную регулировку выходного напряжения.
На диодном мосте и конденсаторе C2 собран выпрямитель, цепь C1 VD1 R3 стабилизатор опорного напряжения, цепь R4 VT1 VT2 усилитель тока для силового транзистора VT3, защита собрана на транзисторе VT4 и R2, резистором R1 выполняется регулировка.

Трансформатор я брал из старого зарядного от шуруповерта , на выходе я получил 16В 2А
Что касается диодного моста (минимум на 3 ампера),  брал его из старого блока ATX также как и электролиты, стабилитрон,  резисторы.

Стабилитрон использовал на 13В, но подойдёт и советский Д814Д.
Транзисторы были взяты из старого советского телевизора, транзисторы VT2, VT3 можно заменить на один составной например КТ827.

Резистор R2 проволочный  мощностью 7 Ватт и R1 (переменный) я брал нихромовый, для регулировки без скачков, но в его отсутствии можно поставить обычный.

Состоит из двух частей:  на первой собран стабилизатор и защита и, а на второй силовая часть.

Все детали монтируются на основной плате (кроме силовых транзисторов), на вторую плату  припаяны  транзисторы VT2, VT3 их крепим на радиатор с использованием термопасты, корпуса (коллекторы) изолировать ненужно .

Схема повторялась много раз в настройке не нуждается. Фотографии двух блоков приведены ниже С большим радиатором 2А и маленьким 0,6А.

Индикация
Вольтметр: для него нам нужен резистор на 10к и переменный  на  4,7к и индикатор я брал м68501 но можно и другой. Из резисторов соберём делитель резистор на 10к не даст головке сгореть, а резистором на 4,7к выставим максимальное отклонение стрелки.

После того как делитель собран и индикация работает нужно от градуировать его , для этого вскрываем индикатор и наклеиваем на старую шкалу чистую бумагу и вырезаем по контуру, удобнее всего обрезать бумагу лезвием.

Когда все приклеено и высохло, подключаем мультиметр параллельно нашему индикатору, и всё это  к блоку питания, отмечаем 0 и увеличиваем напряжение до вольта отмечаем и т.д.

Амперметр: для него берём резистор на 0,27 ома !!! и переменный на 50к, схема подключения  ниже, резистором на 50к выставим максимальное отклонение стрелки.

Градуировка такая-же только изменяется подключение см ниже в качестве нагрузки идеально подходит галогеновая лампочка на 12 в.

Скачать список элементов (PDF)

Бестрансформаторное сетевое питание

Схемы бестрансформаторного питания: с балластным резистором, с балластным конденсатором, с импульсным преобразователем

Доброго дня уважаемые радиолюбители!Приветствую вас на сайте “Радиолюбитель“.

Сегодня мы рассмотрим несколько схем, предназначенных для питания радиолюбительских устройств без использования сетевого трансформатора – бестрансформаторные источники питания

Сразу отмечу, что такие источники питания представляют определенную опасность для человека – неосторожное обращение и неминуемое поражение электрическим током. Такие схемы стоит применять только если обеспечивается их надежная изоляция и не требуется постоянное присутствие человека

Кроме того, использовать такие источники питания целесообразно только при небольших токах нагрузки. Сегодня мы рассмотрим два типа таких схем: – с балластным резистором – с балластным конденсатором Есть еще третий вариант – с импульсным AC/DC преобразователем, но они более сложны, и требуют применения специализированных микросхем. Балластные резисторы и конденсаторы гасят излишек сетевого напряжения. Поэтому, резисторы должны быть большой мощности, а конденсаторы – должны быть пленочными (к примеру К73-17) и рабочим напряжением не менее 630 вольт. Все схемы несложные, и особых пояснений не требуют.

Первая схема:

Диоды VD1-VD4 должны выдерживать обратное напряжение не ниже 400 вольт. Резисторы R1, R2 – балластные для стабилитрона. R3 – выбирается с учетом, чтобы выходное напряжение не изменялось при любом токе нагрузки. С1, R3, С2 – фильтр сглаживающий пульсации.

Вторая схема:

Аналогично первой схеме, но параллельно включенные резисторы заменяются включенными последовательно. RC фильтр заменен LC фильтром. Максимально допустимый ток через дроссель должен быть с запасом больше, чем ток нагрузки.

Третья схема:

Классическая схема источника питания с балластным конденсатором С1. Резистор R1 – обязательный в подобных схемах, ограничивает начальный ток заряда конденсатора С2. Резистор R2 разряжает конденсатор С1 при выключении от сети. Сборку диодов VD1.1 и VD1.2 можно заменить на 1N4004…1N4007. Конденсатор С2 сглаживает сетевые пульсации, С3 – устраняет ВЧ-помехи. Выходное напряжение зависит от параметров стабилитрона и тока нагрузки.

Четвертая схема:

Стабилитроны VD3 и VD4 – выполняют предварительное ограничение напряжения и должны быть повышенной мощности (1-3 ватта).

Пятая схема:

Двухполупериодный выпрямитель с диодным мостом VD1 и светодиодной индикацией включения. Резистор R3 определяет ток в нагрузке. Выходное напряжение зависит от параметров стабилитрона и тока нагрузки.

Шестая схема:

Двухполярный источник питания Для полной симметрии схемы необходим одинаковый ток нагрузки по цепям +5 вольт и -5 вольт.

Седьмая схема:

Разделение выходного напряжения на две отдельные ветви для исключения взаимных помех. Подойдет для питания микроконтроллера или управления тиристором. Стабилитрон VD1 ограничивает напряжение на уровне 5,6 вольт, диоды VD2 и VD3 снижают его до +4,8 … +5 вольт.

Восьмая схема:

Получение двух напряжений от источника питания. Суммарный ток нагрузки состоит из токов двух каналов. При значительных колебаниях тока нагрузки стабилизатор следует выбирать повышенной мощности.

Девятая схема:

Вместо одного, применяются два балластных конденсатора, что позволяет выбирать их с меньшим рабочим напряжением.

Ну а напоследок, все-таки приведу одну схему импульсного бестрансформаторного преобразователя напряжения:

Типовая схема включения импульсного AC/DC преобразователя напряжения на специализированной микросхеме фирмы ROHM.

radio-stv.ru

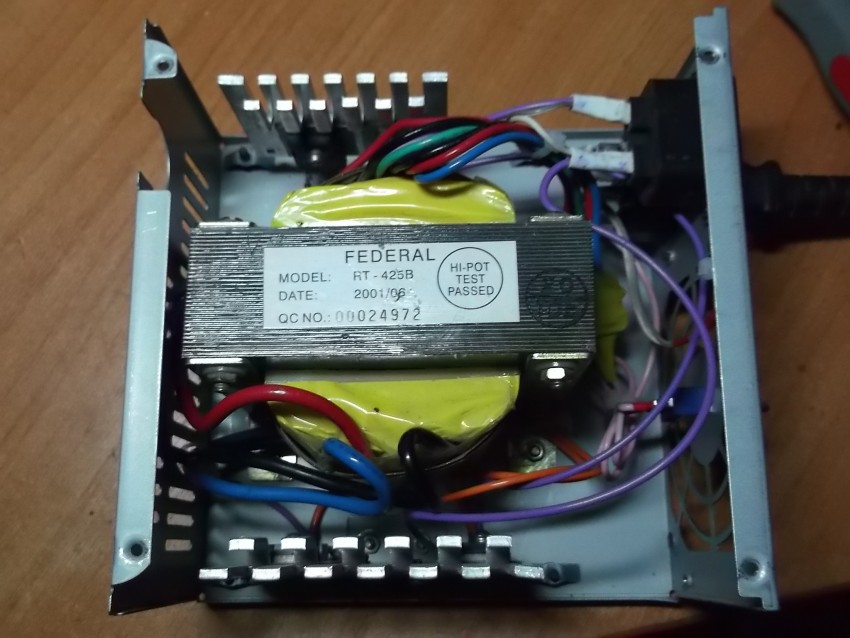

Как выбрать трансформатор

Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая. Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.

Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.

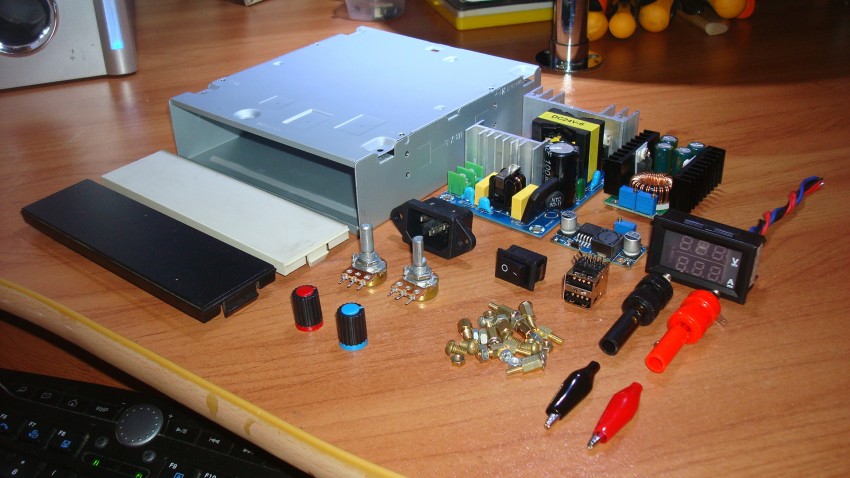

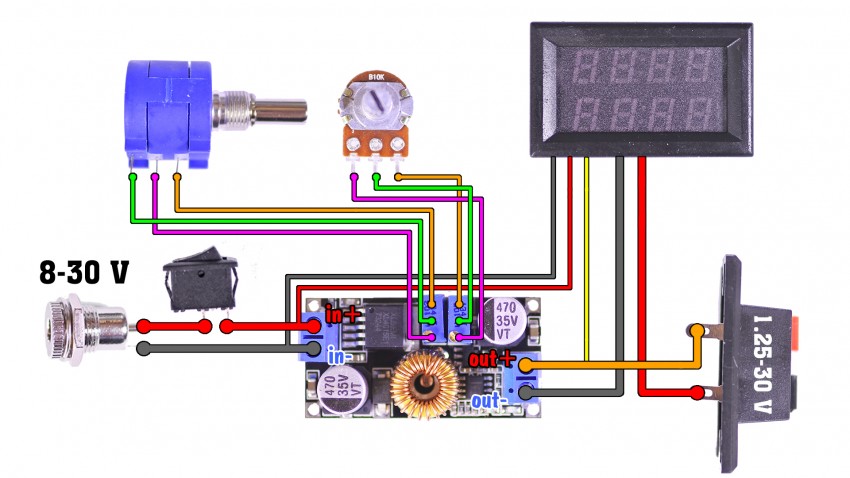

Схемы блоков питания

Напряжение лабораторного БП располагается в интервале от 0 до 35 вольт. Для этой цели подходят схемы, по которым можно собрать следующие БП:

• однополярный;
• двуполярный;
• лабораторный импульсный.

Конструкции подобных устройств обычно собраны либо на обычных трансформаторах напряжения (ТН), либо на импульсных трансформаторах (ИТ).

Внимание! Отличие ИТ от ТН в том, что на обмотки ТН подается синусоидальное переменное напряжение, а на обмотки ИТ приходят однополярные импульсы. Схема включения обоих абсолютно идентична

Импульсный трансформатор

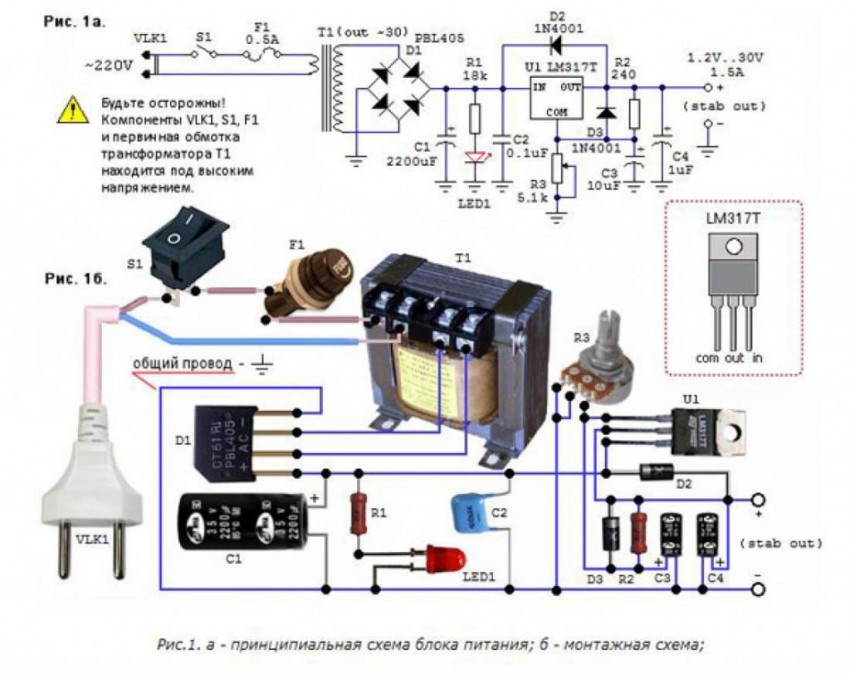

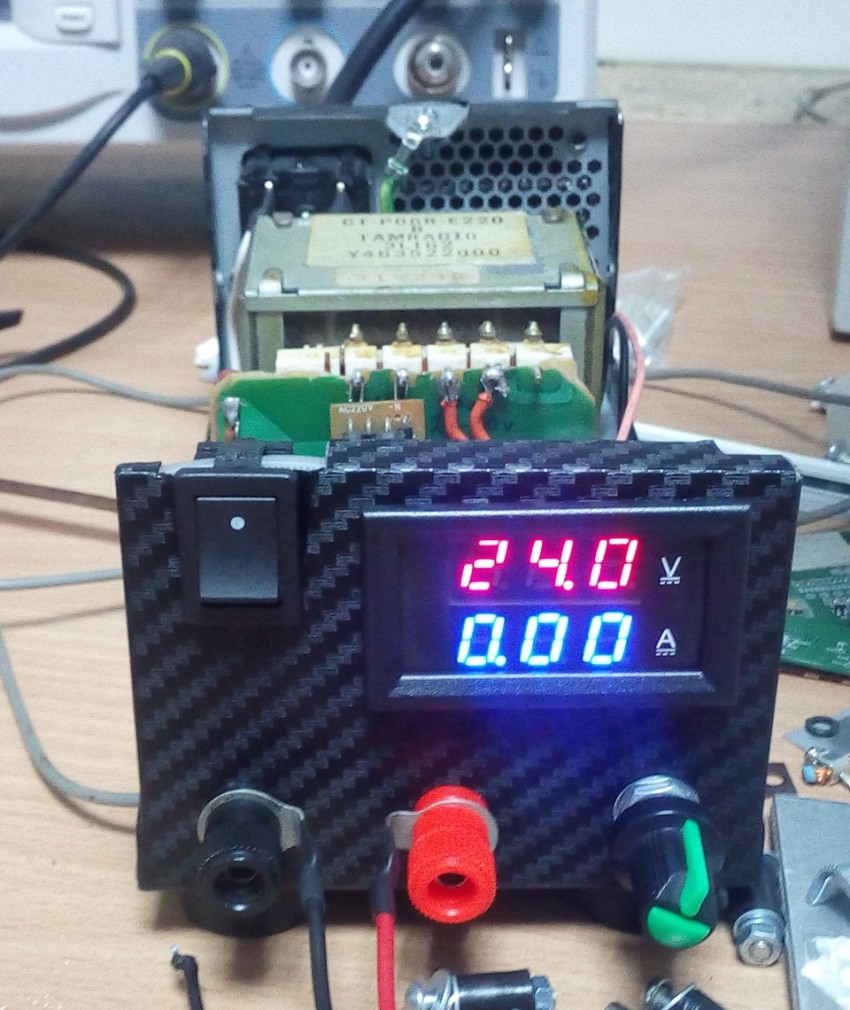

Простой лабораторный

Однополярный БП с возможностью регулировать выходное напряжение можно собрать по схеме, в которую входят:

• понижающий трансформатор Tr ( 220/12…30 В);
• диодный мост Dr для выпрямления пониженного переменного напряжения;
• электролитический конденсатор С1 (4700 мкФ*50В) для сглаживания пульсации переменной составляющей;
• потенциометр для регулировки выходного напряжения Р1 5 кОм;
• сопротивления R1, R2, R3 номиналом 1кОм, 5,1 кОм и 10 кОм, соответственно;
• два транзистора: Т1 КТ815 и Т2 КТ805, которые желательно установить на теплоотводы;
• для контроля напряжения на выходе устанавливают цифровой вольтамперметр, с интервалом измерений от 1,5 до 30 В.

В коллекторную цепь транзистора Т2 включены: С2 10 мкф * 50 В и диод Д1.

Схема простого БП

К сведению. Диод устанавливают для защиты С2 от переполюсовки при подключении к аккумуляторам для подзарядки. Если такая процедура не предусмотрена, можно заменить его перемычкой. Все диоды должны выдерживать ток не менее 3 А.

Печатная плата простого БП

Двухполярный источник питания

Для питания усилителей низкой частоты (УНЧ), имеющих два “плеча” усиления возникает необходимость в применении двухполярного БП.

Важно! Если монтировать лабораторный БП, стоит остановить внимание именно на аналогичной схеме. Источник питания должен поддерживать любые форматы выдаваемого постоянного напряжения

Двухполярный ИП на транзисторах

Для такой схемы допустимо применять трансформатор с двумя обмотками на 28 В и одной на 12 В. Первые две – для усилителя, третья – для питания охлаждающего вентилятора. Если таковой не окажется, то достаточно двух обмоток равного напряжения.

Для регулировки выходного тока применены наборы резисторов R6-R9, подключаемые с помощью сдвоенного галетного переключателя (5 положений). Резисторы подбирают такой мощности, чтобы они выдерживали ток более 3 А.

Переменный резистор R нужно брать сдвоенный номиналом 4.7 Ом. Так проще осуществлять регулировку по обоим плечам. Стабилитроны VD1 Д814 соединены последовательно для получения 28 В (14+14).

Для диодного моста можно взять диоды подходящей мощности, рассчитанные на ток до 8 А. Допустимо устанавливать диодную сборку типа KBU 808 или аналогичную. Транзисторы КТ818 и КТ819 необходимо установить на радиаторы.

Подбираемые транзисторы должны иметь коэффициент усиления от 90 до 340. БП после сборки не требует специальной наладки.

Лабораторный импульсный бп

Отличительной чертой ИПБ является рабочая частота, которая в сто раз выше частоты сети. Это дает возможность получить большее напряжение при меньшем количестве витков обмотки.

Информация. Чтобы получить 12 В на выходе ИПБ с током 1 А для сетевого трансформатора достаточно 5 витков при сечении провода 0,6-0,7 мм.

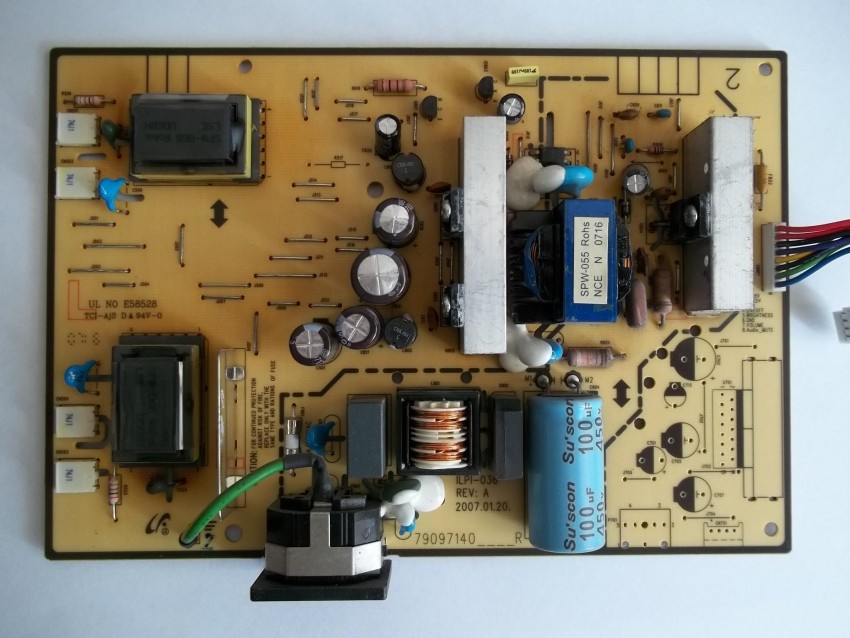

Простой полярный ИП можно собрать, используя импульсные трансформаторы от компьютерного БП.

Лабораторный блок питания своими руками можно собрать по схеме приведенной ниже.

Схема импульсного блока питания

Данный источник питания собран на микросхеме TL494.

Важно! Для управления Т3 и Т4 используется схема, в которую входит управляющий Тr2. Это связано с тем, что встроенные ключевые элементы микросхемы не имеют достаточной мощности

Трансформатор Тr1 (управляющий) берут от компьютерного БП, он «раскачивается» при помощи транзисторов Т1 и Т2.

Особенности сборки схемы:

• для минимизации потерь при выпрямлении используют диоды Шоттки;
• ESR электролитов в фильтрах на выходе должен быть как можно ниже;
• дроссель L6 от старых БП применяют без изменения обмоток;
• дроссель L5 перематывают, намотав на ферритовое кольцо медный провод диаметром 1,5 мм, набрав 50 витков;
• Т3, Т4 и D15 крепят на радиаторы, предварительно отформатировав выводы;
• для питания микросхемы, управления током и напряжением применяют отдельную схему на Tr3 BV EI 382 1189.

Вторичная обмотка выдает 12 В, которые выпрямляются и сглаживаются при помощи конденсатора. Микросхема линейного стабилизатора 7805 стабилизирует его до 5 В для питания схемы индикации.

Внимание! Допустимо использовать в этом БП любую схему вольтамперметра. В таком случае микросхема для стабилизации 5 В не понадобится

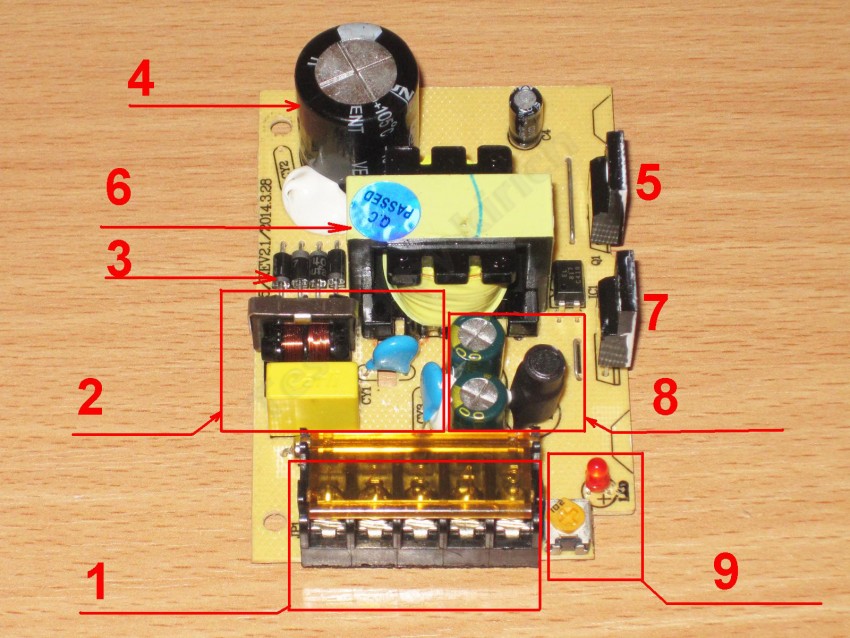

Устройство

Самый базовый вариант блока питания 12 В для выполнения своей первоочередной функции – преобразования напряжения, должен иметь следующее устройство:

1. Понижающий трансформатор, который имеет подходящую для поставленных целей мощность.
2. Диодный мост, в состав которого обычно входят 4 идентичных друг другу светодиода, выполняющие задачи устройства, изменяющего переменное напряжение на постоянное.
3. Конденсатор, обеспечивающий отсутствие провалов. Различаются по своей емкости, и чем этот показатель выше, тем предпочтительнее конденсатор. Выполняет роль сетевого фильтра и подавляет все помехи, которые образуются в сети. Если уровень помех слишком высок, то используется полупроводниковый элемент – варистор.
4. Защитный корпус, внутрь которого убраны все перечисленные устройства, входящие в состав блока питания.

Похожие записи:

Перенос рисунка на ткань для вышивки: 6 + простых способа в домашних условиях Убираем ржавчину с кузова автомобиля Органайзер или подставка для сверл. виды, изготовление своими руками Как сделать пирамиду из бумаги. схема с размерами, пошаговая инструкция с фото Инструкция по установке дневных ходовых огней (дхо) на авто Как сделать складной столик своими руками: 90 фото идей + подробная инструкция по сборке столика для начинающих
