Чертежи, размеры с описанием и схемы сборки лавки-трансформера
На первый взгляд, устройство скамейки кажется настолько сложным, что для сборки мебели обязательно нужно использовать чертежи и схему деталировки. Формально это действительно так. Если делать железную лавочку трансформер своими руками в частном доме, то чертежи можно с успехом заменить несколькими эскизами. Другое дело, если детали для изготовления скамейки придется заказывать слесарной мастерской. В этом случае без деталировки, чертежей и размеров собрать скамейку трансформер будет непросто.
Чертежи самой удачной модели лавочки-трансформера из металла для дачи
По схеме эта конструкция ничем не отличается от прямоугольных вариантов, но в ней практически отсутствуют сварные соединения, а значит, большую часть деталей можно выполнить кустарным способом. Чертежи скамейки — трансформера из закругленной профильной трубы можно сделать самому или использовать размеры лавки, приведенные ниже.
Несмотря на приличные размеры, данная схема трансформера справедливо считается одной из наиболее надежных и безопасных в эксплуатации
Единственным исключением являются арки правой лавочки и основания спинки. К дугам нужно будет приварить дополнительные втулки для установки болтового соединения
Мало кто обращает внимание на чертежах трансформера — скамейки из квадратной трубы на наличие дополнительных подварных элементов — втулок. Большинство совершают грубейшую ошибку, пытаясь сверлить отверстия прямо в квадратной трубе
Из-за небольшого размера сечения материала делать этого категорически нельзя, иначе профиль может лопнуть под нагрузкой. Если нельзя наварить втулки, например, нет сварки, то лучше подыскать чертежи трансформера на круглой трубе.
Столик, он же спинка трансформера, собирается в раме из металлического профиля, поэтому, несмотря на небольшие размеры, прочность столешницы получается достаточно большой.
Важно! В отличие от других моделей лавочек, размер которых в длину редко превышает 150 см, в этой схеме — 180 см, поэтому используются вертикальные подпорки из круглой трубы. Это означает, что трансформер способен выдержать значительно большую нагрузку, чем модели с прямоугольными опорами
Это означает, что трансформер способен выдержать значительно большую нагрузку, чем модели с прямоугольными опорами.
Чертежи садовой скамейки-трансформера из дерева
Постройка лавки из дерева может показаться более сложной, но это не совсем так. Если присмотреться к чертежу и деталировке, приведенным ниже, то окажется, что конструкция просто спланирована из большего количества элементов.
Так выглядит чертеж классической трансформер — лавочки из деревянной рейки.
Схема трансформера с присоединенной скамейкой. Размеры конструкции можно менять, так как ширины сидения в 183 мм для взрослого человека – маловато
По сути, наиболее сложным этапом является сборка каркаса лавочек, его приходится делать по деталировке, приведенной ниже.
В точках шарниров лучше всего запрессовать стальные втулки, а в качестве поворотной оси будет использоваться болт с гайкой.
Пошаговая инструкция по изготовлению стола-лавки трансформера из дерева
Рассмотрим пошаговое изготовление различных моделей скамеек-трансформеров.
Самый легкий и популярный способ сборки – это простой большой стол и две скамейки по бокам. У нее небольшой вес и ее можно перемещать. Чертеж конструкции достаточно простой, поэтому ее можно смонтировать без особых навыков. Для начала нужно обрезать (длина выбирается самостоятельно) и отшлифовать доски.
Для начала нужно обрезать и хорошо отшлифовать доски.
Соединить доски при помощи шурупов и саморезов так, чтобы получилась спинка и сиденье. Соедините ножки между собой, используя для этого пластинки из железа. Точно так же сооружается вторая скамья. Из дерева выпиливается еще одна перекладина, после чего сиденья соединяются с основанием.
Столешницу нужно установить на опору и сильно прижать к ножкам. В куске бурса сделайте отверстие в 0,7 сантиметров, и присоединить эту деталь. Зафиксируйте опоры при помощи шайб.
Для установки столешницы ее крепко прижимают к опоре.
Соединение по бокам должно быть произведено так, чтобы оно было немного подвижным, чтобы столешница могла двигаться. Пошевелите плиту, чтобы удостовериться в ее надежности. Из бруса вырежьте подлокотники и приклейте к основанию.
После этого, нужно установить специальный рычаг для того, чтобы можно было с легкостью менять положение конструкции. Их нужно прикрепить к ножкам болтами для мебели.
Теперь нужно провести отделку. Для этого деревянные элементы покрываются лаком, а после краской при необходимости.
После окончательной сборки, дерево покрывается лаком.
Можно изготовить маленький журнальный столик. Для этого нужно изготовить ножки в количестве 8 штук. Из доски вырезаются две рамки для скамеек. С помощью бруса осуществляется укрепление каркаса. Для большей надежности нужно зафиксировать доски для спинки. Прикрутите ножки к каркасу. Соедините все детали в единое целое. После этого нужно покрыть конструкцию лаком или краской.
По схожему принципу можно самостоятельно изготовить и маленький журнальный столик-трансформер.
Существуют некоторые особенности изготовления лавочки своими руками. К ним можно отнести:
- Сварка каркаса из металла должна производится только при наличии навыков.
- Отверстия лучше делать при помощи различных сверл.
- Проверяйте прочность конструкции заранее.
- Учитывайте предназначение и то, кем она будет использоваться.
Проводиться сборку лучше всего вдвоем, так процесс будет проще и безопаснее.
Лавка-стол-трансформер с чертежами и размерами может быть изготовлена своими руками. Такая конструкция отлично дополнит интерьер садового участка. Для ее изготовления нужно точно следовать инструкциям и тщательно выбирать материалы.
Лавочка-трансформер №1 без прохода
- Размеры в сложенном виде: 200 х 90 х 100 см.
- Размеры в разложенном виде: 200 х 160 х 77 см.
- Ширина стола: 52 см.
- Ширина разложенной скамьи: 30 см.
- Вес: 50 кг.
- Основные материалы: профтруба 25х25 мм. – 30 п.м., вагонка 20х90 мм. – 2,5 м2.
- Себестоимость: ≈ 4500 рублей.
- Стоимость готового изделия: 18500 рублей.
В чём удобство такой скамейки?
- Экономия места на участке. В небольшом садике полноценная зона отдыха (стол+скамьи) занимает непозволительно много места и часто мешает удобному проходу по территории. Скамья-трансформер в сложенном виде компактна и раскладывается только на период застолья, как стол-книжка в гостиной.
- Постоянное пребывание на улице. Владельцам подобной скамьи не приходится выносить во двор кухонный стол для каждого приёма гостей. Садовая скамья обрабатывается специализированными средствами против гниения и может стоять под деревом весь тёплый сезон.
- Эстетичность. При желании вы сможете создать скамью, максимально соответствующую экстерьеру вашего дома. К примеру, возле сруба будет уместной массивная деревянная скамья; рядом с домиком, обшитым сайдингом неплохо выглядит скамейка с металлическим каркасом; у современного дачного домика стоит поставить лофтовую скамейку.
Скамья-трансформер с металлическим каркасом отлично смотрится на фоне деревянной беседки
Одно из главных достоинств этой конструкции — возможность изготовить её своими руками при умеренном бюджете. Ведь вам не потребуются магазинные механизмы, как при создании домашней мебели.
Выбор материала для изготовления, советы по выбору
Для изготовления скамьи—трансформера необходимо будет приобрести струганные обрезные доски и брус. Лучше всего для такой конструкции подойдёт лиственница, берёза, сосна, бук, ясень или дуб (если получится, так как он очень дорогой).
Доска должна быть хорошо отшлифована, иметь высокое качество и соответствовать всем стандартам соответствия. Если вы покупаете доску на лесопильном предприятии обязательно поинтересуйтесь наличием сертификата качества на их продукцию, так как под видом обрезной доски дуба вам могут продать совершенно другой товар, и если вы плохо разбираетесь в древесине, то лучше всего возьмите с собой плотника, который разбирается в видах доски и её качестве.
Советы по отделке
Скамейку — трансформер можно покрыть морилкой и затем водоотталкивающим лаком, которым красят палубы яхт. Лак сохнет около 36 часов. Но всё равно скамейку, покрытую лаком, не рекомендуется держать на улице под дождём и снегом.
Если вы планируете всё-таки установить её на постоянное место на приусадебном участке, то можно покрасить конструкцию водостойкой краской, которая будет сохнуть около суток. Один раз в несколько лет краску необходимо обновлять, чтобы деревянные элементы не начали гнить, покрываться плесенью и в них не заводились различные паразиты.
Если конструкция выполнена правильно, и вы будете за ней ухаживать, то она прослужит вам не менее 20–25 лет. Очень часто мастера заменяют дерево металлом, что смотрится не так красиво и эстетично, но срок службы существенно увеличивается.
Окрашиваем все элементы скамейки морилкой
Как декорировать готовое изделие
Лаконичный дизайн кажется слишком скучным? Тогда берите на вооружение разные варианты декора готовой скамейки.
- Рисунки и узоры, нанесенные акриловыми красками и покрытые лаком. Для них можно использовать трафареты.
- Декупаж.
- Узоры, нанесенные электровыжигателем.
- Объемный декор в виде фигурок животных, цветов и персонажей из фольклора. Их можно сделать самостоятельно электролобзиком, а можно купить готовые в магазине.
Стол-трансформер вполне можно сделать своими руками
Важно соблюдать алгоритм действий и строго следовать инструкции, даже если у вас уже есть опыт в подобной работе.
Варианты оформления
Несмотря на то, что практически во всех моделях трансформеров применяется одна и та же схема, практически все самодельщики пытаются по-своему оформить раскладную скамейку, сделать ее дизайн более индивидуальным и привлекательным.
Выбор модификации
Среди разнообразия моделей многофункциональной мебели особым спросом пользуются столы. Они представлены в различных модификациях и формах. По своему назначению делятся:
- На журнально-рабочие. При помощи специальной столешницы и плавного механизма трансформации, обычный стол легко превратить в рабочий, напоминающий школьную парту. Система крепежей рассчитана на несколько разных положений, позволяет принимать нужную высоту. Мебель оснащена удобными ящиками для хранения книг и канцелярских принадлежностей.
- Обеденно-журнальные. Это самый распространенный вариант, незаменимый для небольших помещений, в которых нет отдельной столовой комнаты. Все основное время он находится в сложенном виде и занимает немного места. Но когда приходят гости его легко разложить, чтобы получить полноценный обеденный стол, за которым можно разместить до десяти человек.
- Стол-хранилище. Компактная конструкция, скрывающая от посторонних глаз место для хранения бытовых предметов. Состоит из столешницы и нескольких ящиков под ней. В собранном виде доступ к ним перекрыт. Открывается, если повернуть столешницу вокруг своей оси.
- Столик для пикника. Имеет множество модификаций. Это самый распространенный предмет, который чаще всего изготавливают своими руками. Столешница может быть поворотной, иметь круглую или прямоугольную форму. Крепится она к рамам, которые позволяют легко приводить конструкцию в нужное положение.
Сделать столы трансформеры своими руками совсем несложно. Не имея никаких навыков, начать можно с изделия для пикника. У него самая простая схема сборки, подойдет любой материал. А потренировавшись, можно приступать к более сложным предметам обстановки. При этом выбрать дизайн, который действительно нравится, а не тот, что представлен в магазине.
Примеры декоров стола, выполненных своими руками, обзор лучших техник
Журнально-рабочий
Обеденно-журнальный
Стол-хранилище
Для пикника
Как сделать самостоятельно
Чтобы разобраться, как скамейку-трансформер сделать самостоятельно, необходимо использовать мастер-классы. Подробное описание включает в себя чертежи с размерами и фотографиями каждого этапа. Проще всего изготовить самостоятельно модели скамеек из дерева и металла.
Стандартная конструкция из дерева
Для работы потребуются следующие материалы и инструменты:
- доски и брусья;
- строительный уровень, рулетка;
- винты;
- саморезы;
- маркер либо карандаш;
- наждачная бумага;
- металлические крепежи;
- болгарка;
- шуруповерт;
- дрель.
Чтобы изготовить качественную лавку-стол, необходимо осуществлять все действия согласно инструкции:
- Две доски 120 х 12 см для сиденья тщательно шлифуются. Еще две – 37 х 10 см (для ножек) соединяются с металлическими крепежами так, чтобы они приобрели треугольную форму.
- Пара подготовленных досок прикручивается к ножкам саморезами. Отверстия просверливаются заранее.
- Нижняя часть сидений укрепляется распорками, которые фиксируются уголками и саморезами.
- Для второй лавки необходимы доски с параметрами 110 х 22 см. Ножки изготавливаются из бруса, присоединяются саморезами.
- К основанию прикручиваются доски, закрепляется сиденье, затем – распорки. Проверяется правильность сборки конструкции.
- Для столешницы берется 5 досок и 2 планки. Все элементы соединяются друг с другом. Столешница фиксируется к основанию.
- Устанавливается рычаг, отвечающий за трансформацию модели. Для этого потребуются две доски любой ширины длиной 88 см. Их концы закругляются.
- В рычаге, ножке и планке просверливаются отверстия диаметром 7 мм. Все элементы скамейки-трансформер соединяются при помощи мебельных винтов и гаек.
Точность соблюдения строительства стола с лавками определяется проверкой соответствия с чертежом. Внутренняя ширина конструкции должна составлять 115 см, внешняя – 120 см. Если эти параметры нарушаются, изделие складываться не будет.
Доски для сиденья отшлифовать, детали ножек соединить с металлическими крепежами
Просверлить отверстия, саморезами прикрутить доски к ножкам, укрепить распорками
Вырезать детали для второй лавки
Изготовить ножки
Соединить детали лавки
Проверить правильность сборки
Сделать столешницу
Зафиксировать столешницу на основание
Сделать подлокотники
Установить рычаг
Готовое изделие
Садовая мебель-трансформер из металлического профиля
Создание стола-скамейки трансформера своими руками – увлекательное занятие. Для работы потребуются следующие инструменты и материалы:
- квадратные трубы 25 х 25 х 1,5 мм, всего шесть отрезков;
- доски – 8 штук;
- дрель;
- болгарка;
- шуруповерт;
- шлифовальная машинка;
- сварочный аппарат с набором электродов;
- шайбы, гайки, болты;
- краска по металлу.
Пошаговая инструкция поможет выполнить каждый этап работы правильно:
- Профили из металла зачищаются, удаляется ржавчина. Заготовки разрезаются в соответствии с планом.
- Для создания каркаса скамьи трубки свариваются. Высверливаются отверстия для мебельных болтов. Шайбы используются для более легкого раскладывания.
- Для ножек из металлического листа вырезаются элементы 50 х 50 мм. Все детали каркаса обрабатываются специальным составом.
- Доски нарезаются в соответствии с параметрами скамьи, шлифуются, пропитываются антисептиками и закрепляются на корпусе.
Металлическую конструкцию смогут сделать опытные мастера и новички, впервые столкнувшиеся с изготовлением садовой мебели. Желательно иметь опыт работы со сваркой. В противном случае изделие может получиться недостаточно прочным.
Чертеж
Подготовить профиль
Разрезать на заготовки нужных размеров
Собрать каркас скамьи
Сварить элементы
Сделать второе сиденье
Собрать конструкцию, установить доски
Провести окончательную обработку всех деталей
В чём удобство такой скамейки?
- Экономия места на участке. В небольшом садике полноценная зона отдыха (стол+скамьи) занимает непозволительно много места и часто мешает удобному проходу по территории. Скамья-трансформер в сложенном виде компактна и раскладывается только на период застолья, как стол-книжка в гостиной.
- Постоянное пребывание на улице. Владельцам подобной скамьи не приходится выносить во двор кухонный стол для каждого приёма гостей. Садовая скамья обрабатывается специализированными средствами против гниения и может стоять под деревом весь тёплый сезон.
- Эстетичность. При желании вы сможете создать скамью, максимально соответствующую экстерьеру вашего дома. К примеру, возле сруба будет уместной массивная деревянная скамья; рядом с домиком, обшитым сайдингом неплохо выглядит скамейка с металлическим каркасом; у современного дачного домика стоит поставить лофтовую скамейку.
Скамья-трансформер с металлическим каркасом отлично смотрится на фоне деревянной беседки
Одно из главных достоинств этой конструкции — возможность изготовить её своими руками при умеренном бюджете. Ведь вам не потребуются магазинные механизмы, как при создании домашней мебели.
Как сделать самостоятельно
Чтобы разобраться, как скамейку-трансформер сделать самостоятельно, необходимо использовать мастер-классы. Подробное описание включает в себя чертежи с размерами и фотографиями каждого этапа. Проще всего изготовить самостоятельно модели скамеек из дерева и металла.
Стандартная конструкция из дерева
Для работы потребуются следующие материалы и инструменты:
- доски и брусья;
- строительный уровень, рулетка;
- винты;
- саморезы;
- маркер либо карандаш;
- наждачная бумага;
- металлические крепежи;
- болгарка;
- шуруповерт;
- дрель.
Чтобы изготовить качественную лавку-стол, необходимо осуществлять все действия согласно инструкции:
- Две доски 120 х 12 см для сиденья тщательно шлифуются. Еще две – 37 х 10 см (для ножек) соединяются с металлическими крепежами так, чтобы они приобрели треугольную форму.
- Пара подготовленных досок прикручивается к ножкам саморезами. Отверстия просверливаются заранее.
- Нижняя часть сидений укрепляется распорками, которые фиксируются уголками и саморезами.
- Для второй лавки необходимы доски с параметрами 110 х 22 см. Ножки изготавливаются из бруса, присоединяются саморезами.
- К основанию прикручиваются доски, закрепляется сиденье, затем – распорки. Проверяется правильность сборки конструкции.
- Для столешницы берется 5 досок и 2 планки. Все элементы соединяются друг с другом. Столешница фиксируется к основанию.
- Устанавливается рычаг, отвечающий за трансформацию модели. Для этого потребуются две доски любой ширины длиной 88 см. Их концы закругляются.
- В рычаге, ножке и планке просверливаются отверстия диаметром 7 мм. Все элементы скамейки-трансформер соединяются при помощи мебельных винтов и гаек.
Точность соблюдения строительства стола с лавками определяется проверкой соответствия с чертежом. Внутренняя ширина конструкции должна составлять 115 см, внешняя – 120 см. Если эти параметры нарушаются, изделие складываться не будет.
Доски для сиденья отшлифовать, детали ножек соединить с металлическими крепежами
Просверлить отверстия, саморезами прикрутить доски к ножкам, укрепить распорками
Вырезать детали для второй лавки
Изготовить ножки
Соединить детали лавки
Проверить правильность сборки
Сделать столешницу
Зафиксировать столешницу на основание
Сделать подлокотники
Установить рычаг
Готовое изделие
Садовая мебель-трансформер из металлического профиля
Создание стола-скамейки трансформера своими руками – увлекательное занятие. Для работы потребуются следующие инструменты и материалы:
- квадратные трубы 25 х 25 х 1,5 мм, всего шесть отрезков;
- доски – 8 штук;
- дрель;
- болгарка;
- шуруповерт;
- шлифовальная машинка;
- сварочный аппарат с набором электродов;
- шайбы, гайки, болты;
- краска по металлу.
Пошаговая инструкция поможет выполнить каждый этап работы правильно:
- Профили из металла зачищаются, удаляется ржавчина. Заготовки разрезаются в соответствии с планом.
- Для создания каркаса скамьи трубки свариваются. Высверливаются отверстия для мебельных болтов. Шайбы используются для более легкого раскладывания.
- Для ножек из металлического листа вырезаются элементы 50 х 50 мм. Все детали каркаса обрабатываются специальным составом.
- Доски нарезаются в соответствии с параметрами скамьи, шлифуются, пропитываются антисептиками и закрепляются на корпусе.
Металлическую конструкцию смогут сделать опытные мастера и новички, впервые столкнувшиеся с изготовлением садовой мебели. Желательно иметь опыт работы со сваркой. В противном случае изделие может получиться недостаточно прочным.
Чертеж
Подготовить профиль
Разрезать на заготовки нужных размеров
Собрать каркас скамьи
Сварить элементы
Сделать второе сиденье
Собрать конструкцию, установить доски
Провести окончательную обработку всех деталей
Виды дачных скамеек-трансформеров
Большинство раскладных скамеек устроено по одному принципу. Различается размер, отчего зависит количество посадочных мест. Еще одним нюансом трансформеров является устройство каркаса, подвижных узлов, материал изготовления.
Если говорить о различиях скамеек по общей конструкции, то чаще всего встречаются следующие варианты:
- Классикой считают трансформер стол скамейка для дачи, который легко разложить за 1-2 секунды. В сложенном состоянии конструкция занимает мало места. Используют ее вместо обычной удобной скамейки со спинкой. После раскладывания у трансформера появляется столешница с двумя лавочками друг против друга.
- Трансформер конструктор представляет собой каркас из труб, где на длинную перекладину нанизаны Г-образные деревянные детали. Они свободно вращаются, а в нужном положении элементы фиксируют. Конструктор позволяет выполнять четыре комбинации: превращение в длинную скамейку со спинкой, два широких кресла с подлокотниками или два узких кресла и столиком между ними, одно кресло со столиком сбоку.
- Трансформер с необычным названием «цветок» напоминает клавиши пианино. Конструкция состоит из большого количества планок, часть из которых вращается на перекладине каркаса. В сложенном состоянии получается обычная лавочка, удобная для транспортировки. Чтобы удобно отдохнуть, достаточно поднять часть планок и получится удобная спинка скамейки. Преимуществом является то, что поднятые лепестки можно зафиксировать под любым углом для более комфортного положения спины отдыхающего человека.
Существуют другие разновидности раскладных скамеек, например, радиусные. Однако такие трансформеры редко востребованы из-за сложности устройства и неудобной формы.
Скамья-трансформер: конструкция и принцип работы
Волшебное преображение садовой скамейки становится возможным благодаря тому, что спинка переворачивается и становится столешницей, а сиденье разделяется на две отдельные лавки. Это несложно заметить, если сравнить вид скамьи-трансформера в собранном и разобранном состоянии.
Готовиться к посиделкам в саду стоит уже с ранней весны
Обратите внимание: для трансформации не нужны сложные покупные механизмы, достаточно точно сделать шарнирные соединения в 4-х точках конструкции. При этом оба варианта изделия получаются устойчивыми, надёжными и удобными
Поскольку в садовой мебели не применяются дополнительные амортизаторы и вспомогательные пружины, для её преображения придётся приложить некоторые усилия. Взрослый человек может в одиночку разложить трансформер за 5–10 секунд, но ребёнку это будет не под силу.

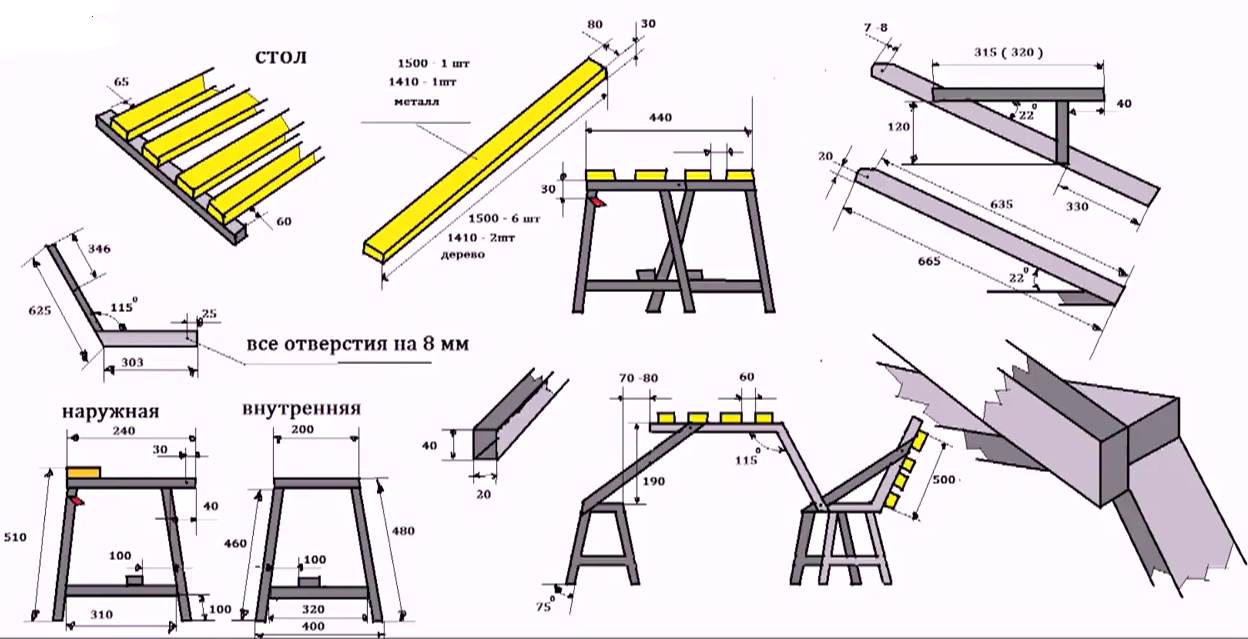

Подробный чертёж трансформера с подробным указанием размеров
При изготовлении трансформера очень важно точно соблюсти все пропорции и расстояния, иначе детали могут задевать друг друга при раскладывании, оказаться неустойчивыми, или оставлять слишком мало места для комфортной посадки людей. Поэтому если у вас нет опыта в конструировании мебели, рекомендуем пользоваться готовыми чертежами
Зато с дизайном можно поэкспериментировать. Например, использовать цельные столешницы из фанеры/мебельного щита, окрасить древесину в различные оттенки, тонировать мебель морилкой и т. д.
Пошаговая инструкция по изготовлению
Начинаем с изготовления деталей, которые в дальнейшем будут исполнять роль ножек конструкции: для этого вырезаем 8 аналогичных отрезков длиной 70 сантиметров. Выполняем срезы на отрезках сверху и снизу под углом в 10 градусов. Это гарантирует вашей скамье равновесие при установке под уклоном. Затем изготавливаем рамы для двух лавочек из обрезной доски: вырезаем 4 элемента, длина которых 40 сантиметров и 4 отрезка длиной 170 сантиметров. Теперь срезаем углы на всех деталях из 3 шага так, чтобы можно было составить два продолговатых прямоугольника. Соединяем прямоугольники. Для этого рекомендуется использовать шурупы или гвозди
Важно! Если вы решили использовать 1 вариант, то сначала необходимо высверлить отверстие. Приступаем к созданию укрепляющих элементов в каркасе
Эти детали окончательно сформируют сиденье. Здесь нам и понадобится брус: его следует прибить на расстоянии 50 сантиметров друг от друга. За счёт этого конструкция будет надёжно защищена от боковой деформации. Присоединяем ножки к сооружению: для этого на 12 сантиметров от углов крепим их к сиденью при помощи 2–3 болтов (должны проходить сквозь брус и часть ножек одновременно), чтобы они были прочно закреплены. Также в брусе рекомендуется сделать пазы, чтобы укрыть шляпки болтов, а под гайкой с помощью ножовки по металлу убрать лишнее. Изготавливаем прямоугольник из бруса, который точно совпадает с длиной лавок — 70х170 сантиметров. Изнутри деталь соединяется дополнительными элементами жёсткости. Этот прямоугольник впоследствии будет являться спинкой или же столиком (в зависимости от того, какое положение вы ему зададите). Остаётся сформировать из всех элементов общую конструкцию. Важно! Так как придётся работать с большими деталями, желательно позвать помощника, а не совершать манипуляции самостоятельно. Вырезаем 2 бруса длиной в 50 сантиметров и помещаем их между скамьёй и большим щитом. Закрепляем их внизу щита, но сбоку скамьи. Вырезаем вновь 2 бруска, только на этот раз длиной в 110 сантиметров. Бруски закрепляются на другой лавочке по центру. Это делается для того, чтобы состыковка проходила удобнее. Завершающим этапом технической стороны служит обшивка. Обшиваем скамейку-трансформер снаружи либо ЛДСП, либо обрезной доской.
Такая скамья-трансформер получится у вас в итоге
Отделка
Так как конструкцию допускается располагать и в доме, и на участке, покрывать её можно различными способами.
- Если ваша скамья будет находиться в помещении, то отличным вариантом будет морилка или лак. Как правило, сохнет такое покрытие в пределах 36 часов.
- Если же на открытом воздухе, то оптимальное решение — использовать водостойкую краску, которая сохнет 24 часа.
Обработать средствами конструкцию нужно обязательно, иначе дерево под воздействием влаги может начать гнить и быстро прийти в негодность. Рекомендуется обновлять краску раз в 2–3 года — так она будет лучше защищена от бактерий.
Скамейку-трансформер можно выполнить в любом цвете
Необычный дизайн скамьи-трансформера
Чтобы дерево не гнило, обрабатывайте поверхность раз в 2 года
Яркий вариант скамьи с лавочками
Скамья-конструктор станет отличным дополнением для участка
Яркие деревянные скамьи
Благодаря скамейке-трансформеру на вашем участке появится необычная и, на удивление, удобная мебель, которая позволит размещать прибывших гостей и приятно проводить время на свежем воздухе. Кроме того, изготовив конструкцию собственными руками, вы сможете гордо заявлять друзьям, что лавочка — это ваше творение.
Как сделать лавку-трансформер из профильной трубы своими руками
Для сборки наилучшей модели раскладной скамьи потребуется следующий комплект деталей:
- Две V-образные поворотные стойки;
- Пара центральных опор, прокатанных в виде полукруга с дополнительным наварным шарниром и креплением под спинку;
- Две Г-образные стойки для сборки спинки трансформера. Вертикальный размер определяет ширину раскладывающегося стола;
- Два отрезка профильной трубы по размеру общей ширины лавочки, они будут использованы для формирования каркаса столешницы;
- Пара прямоугольных рам, из них будут сделаны основания для двух скамеек;
- Короткие отрезки труб, из них будут изготовлены вертикальные подпоры лавочек;
- Деревянные рейки для облицовки столешницы и скамеек — трансформеров.
Такой комплект можно легко перевезти на легковой машине на дачу или загородный дом. В данном случае для сборки чертеж не потребуется, так как все элементы трансформера легко идентифицируются без дополнительной деталировки.
Важно! Лавочка — трансформер собирается с помощью болтовых соединений, поэтому для работы потребуется лишь пара ключей и шуруповерт. Деревянную облицовку крепят саморезами
Общий вид лавочки трансформера приведен на фото ниже.
Собираем стойки и основание скамейки
В первую очередь собираем стационарную часть скамейки — трансформера. Для этого к прямоугольной раме с обеих сторон прикручиваем болтами опоры-полудуги. Понятно, что размер болтов по длине должен быть не менее 60 мм.
Далее к втулкам, приваренным на полудугах, крепим Г-образные элементы каркаса спинки.
Следующим этапом нужно закрепить V-образные элементы откидывающейся лавочки. Размеры и кривизна дуги стоек особого значения не имеют, главное требование по чертежу заключается в том, что все три элемента должны располагаться в одной плоскости.
Набираем спинку и нашиваем облицовку
Чтобы сформировать каркас будущей столешницы, в нижней и верхней части Г-образных боковин нашиваем горизонтальные поперечины из прямоугольного профиля.
Пространство спинки заполняем деревянными рейками, все, как по чертежу. Размеры и материал облицовки можно выбрать произвольным, использовать пластик или ОСБ.
Далее к V-образным элементам крепим вторую прямоугольную раму. Ее размеры аналогичны габаритам стационарной скамейки.
Остается лишь разложить скамейку-трансформер, подогнать и отрегулировать размеры и зазоры в соединениях, зашить горизонтальные поверхности скамеек деревянной доской или брусом.
Выбор материалов
Садовая скамейка может быть изготовлена полностью из дерева либо в комбинации брусьев с металлом. Из железа обычно делают каркас, некоторые декоративные элементы могут тоже быть выполнены из этого материала в технике ажурной художественной ковки (например, подлокотники).
Есть два варианта исполнения скамейки-трансформера — прямолинейная модель (трубы) и фигурные элементы из металла (ковка). В первом случае основные преимущества готового изделия — устойчивость и удобство пользования, недостаток в том, что с течением времени каркас может прогнуться, деформироваться. В процессе работы понадобится тщательная корректировка размеров изделия с целью уменьшения отходов. Если же после изготовления скамьи все же останутся куски металлопрофиля, их можно применить для создания декоративных элементов.
Скамья, выполненная для дачи в технике художественной ковки, отличается эффектным внешним видом. Однако у изделия есть и существенные недостатки. Во-первых, такая лавочка очень тяжелая. Во-вторых, из-за обилия металла в конструкции человеку может быть некомфортно сидеть на скамье в течение длительного времени. Особенности работы заключаются в необходимости применения сварки для соединения деталей друг с другом. При наличии сварочного аппарата все операции можно выполнить самостоятельно, в противном случае понадобится прибегать к услугам специалиста.
Из профильной трубы
С элементами ковки
Спинку и сиденье изделия можно выполнять из разных видов древесины. Самый удачный вариант — ель: она не рассыхается от жары и редко поражается грибком. При желании можно использовать и другие породы.
Мастер-классы по изготовлению своими руками простых скамеек для сада
| Вид древесины | Особенности |
| Клен | Отличается прочностью, устойчивостью к внешним воздействиям |
| Береза | Красивый цвет и узор на срезе, легко обрабатывать |
| Ясень | Устойчив к повышенной влажности, но часто поражается жуком-древоточцем, что значительно уменьшает срок эксплуатации изделия |
Для изготовления сиденья и спинки лавочки понадобятся доски (длина — 120 см, ширина — 10 см), брус (рекомендуемое сечение — 30 × 60 мм). Пиломатериалы, которые пойдут на ножки, соединяются с железными креплениями. Такая конструкция имеет форму треугольника. Также понадобится подробный чертеж с размерами.
Ель
Клен
Береза
Ясень
Технология проведения работ
118 * 25 сантиметров
- 2 штуки – 37 * 11 см;
- 2 штуки – 34 * 11 см.
Все детали должны быть хорошо отшлифованы. Для этого можно использовать наждачную бумагу или же специальный круг для болгарки. Ножки соединяются металлическими пластинами. Соединение выполняется с учётом того, что ширина основания должна составлять 37 см, а высота 45.
Сиденье можно изготовить, прикрутив две детали (118 * 12 см) к основаниям, используя саморезы. Из-за малой толщины досок есть определённый риск, касающийся того, что доски могут лопнуть. Чтобы это не случилось, следует просверлить отверстия в местах соединения. Это рекомендуется сделать до закручивания саморезов. После того, как была собрана первая скамейка, следует выполнить замеры. Внутренняя ширина должна составлять 114 см, а наружная 116.
После вышеуказанных действий можно перейти к сборке второй скамейки. Ширина её будет составлять 109 * 22 см. Сиденье скамейки состоит из двух заготовок, размер которых составляет 109*11 см. Ножки можно сделать, используя брус 40 * 40 см. Заготовки, из которых впоследствии будут изготовлены ножки, будут иметь следующие размеры:
- 4 бруска – 32 см;
- 2 бруска 22 см.
Ножки второй лавочки можно изготовить своими руками. Для этого следует использовать брусок (22 см) прикрепляется доска с одного края, на ребро. В этом случае потребуется использовать клей, саморезы и деревянный шкант. В наличии есть ещё один брусок 22 см, с ним следует проделать то же самое. Остальные имеющиеся заготовки должны быть собраны в форме буквы А. Бруски по 22 см будут верхней частью импровизированной буквы А. Бруски по 32 см будут являться боковыми сторонами, а внутреннюю перекладину можно будет выпилить самостоятельно в виде распорок. Металлические уголки и саморезы будут использоваться для проведения основания. Следует помнить, что в нижней части буквы должно быть определённое расстояние – 30 см.
К полученным ранее основаниям следует прикрутить своими руками детали сидения. После осуществления сборки следует проверить размеры второй лавочки. Ширина лавки по ножкам должна составлять 113 по ножкам и 109 по сидению. Чтобы проверить правильность сборки лавки трансформер, не нужно использовать какие-то особые приспособления. Проверку можно выполнить визуально. Для этого следует просто совместить две лавочки. Их следует приставить друг к другу и они будут образовывать “диван” из четырёх досок, которые находятся на одном уровне, то значит до этого всё было сделано правильно.
сборка спинки – столешницы
С одной стороны собранной ранее столешницы впоследствии должны быть прикреплены упоры, которые изготавливают из досок толщиной 20 мм. С одной стороны получившихся заготовок должен быть выполнен спил под определённым углом в 115 градусов. Этот угол будет означать наклон спинки скамейки трансформер. Прикрепление всех необходимых упоров следует осуществлять при помощи саморезов.
Впоследствии должны быть использованы металлические соединения и саморезы, которые помогут скрепить всё воедино. При изготовлении спинки следует тщательно руководствоваться чертежами, которые точно помогут лучше понять весь рабочий процесс изготовления скамейки трансформер.
