Как лучше прогреть воду в бассейне: от чего зависит скорость нагрева, лучшие способы (покрывало, солнечный, газовый, электронагреватель), простые варианты, чтобы нагревать чашу

Содержание

Подогрев тепловым насосом

Тепловой насос — современная техника, которая выполняет обогрев бассейна за счет природных источников тепла. Такими источниками выступают воздух, естественный водоем, почва, нагретая от солнца. В зависимости от используемого источника выбирается тип оборудования и его размещение (на поверхности почвы или в грунте).

Работает по принципу кондиционера или холодильника. В системе теплового насоса циркулирует хладагент, который чутко реагирует на изменение температуры. При нагреве жидкого хладагента от внешнего источника тепловой энергии он превращается в пар. За счет его сжатия компрессором в контуре, соприкасающемся с водой из бассейна, выделяется значительное количество теплоты, позволяющее подогреть водоем.

Плюсы тепловых насосов:

повышенная эффективность подогрева;
надежность;
экономичность — используются природные источники тепловой энергии.

При этих преимуществах нужно учесть, что тепловые насосы — самый дорогой вид оборудования для обогрева искусственных водоемов. Эффективная работа установок поддерживается, если на улице стоит достаточно теплая погода. Поэтому данный метод подогрева подходит далеко не всем владельцам дачных участков и загородных домов.

Оптимальный выбор материала для нагревателя

Чтобы правильно выбрать материал для нагревателя для бассейна, нужно учесть следующие факторы:

Возможность транспортировки. Прибор из кирпича из-за большого веса лучше располагать стационарно, на хорошем фундаменте.
Если бассейн разборный и монтируется в разных местах, то лучше воспользоваться металлической конструкцией.
Наличие свободного места. Металлические котлы занимают меньше места, чем кирпичные, конструкцию из кирпича необходимо будет защитить от воздействия атмосферных осадков: построить крышу или собрать печь в здании.
Стоимость и доступность материалов.
Возможность привлечь квалифицированного сварщика или печника-каменщика.

Котёл из кирпича долговечен и хорошо смотрится. Кирпичная печь может также выполнять ряд других функций: отапливать помещение, готовить еду. При наличии навыков такой прибор можно сделать самостоятельно, что значительно снизит стоимость всей системы отопления.

Самодельную металлическую конструкцию выбирают, если бюджет ограничен.

Как сделать коллектор для бассейна своими руками

Солнечный обогреватель пирамидального или гибкого типа стоит, начиная с 20 тыс. руб. Самодельный водонагреватель, с учетом покупки всех необходимых комплектующих, обойдется в 5-6 тыс. руб. Для бассейна легче всего сделать пирамидальный гелиоколлектор. Водонагреватель отличается простым внутренним устройством. Легок в сборке.

Для начала следует сделать расчет длины и диаметра труб гелиоколлектора для бассейна. Вычисления выполняются следующим способом:

рекомендуемое значение скорости теплоносителя в гелиосистеме 0,4-0,7 м/с;
длина рассчитывается с учетом того, что 1 м шланга (диаметром 25 мм) в солнечный день нагреет около 3,5 л горячей воды за 1 час. В таблице приводится количество солнечных часов для регионов с умеренным климатом:

Январь

Май

Сентябрь

Февраль

Июнь

Октябрь

Март

Июль

Ноябрь

Апрель

Август

Декабрь

Расчет коллектора приблизительный, на интенсивности нагрева могут отразиться климатические условия.

Пирамидальный солнечный водонагреватель для бассейна изготавливается:

из полиэтиленовой чёрной трубы;
из ПНД труб.

Каркас в виде елочки делается из дерева или металла. Крышка делается из поликарбоната или стекла. Солнечный коллектор для бассейна своими руками собирают по следующей схеме:

трубу накручивают спиралью на каркас и фиксируют хомутами;
между витками оставляют зазор в 1-1,5 см;
шланг в месте ввода в солнечный водонагреватель для бассейна теплоизолируют.

Расчеты показывают, что 1 м² абсорбирующей поверхности пластикового солнечного водонагревателя будет достаточно для полноценного нагрева 1 м² площади открытого уличного бассейна.

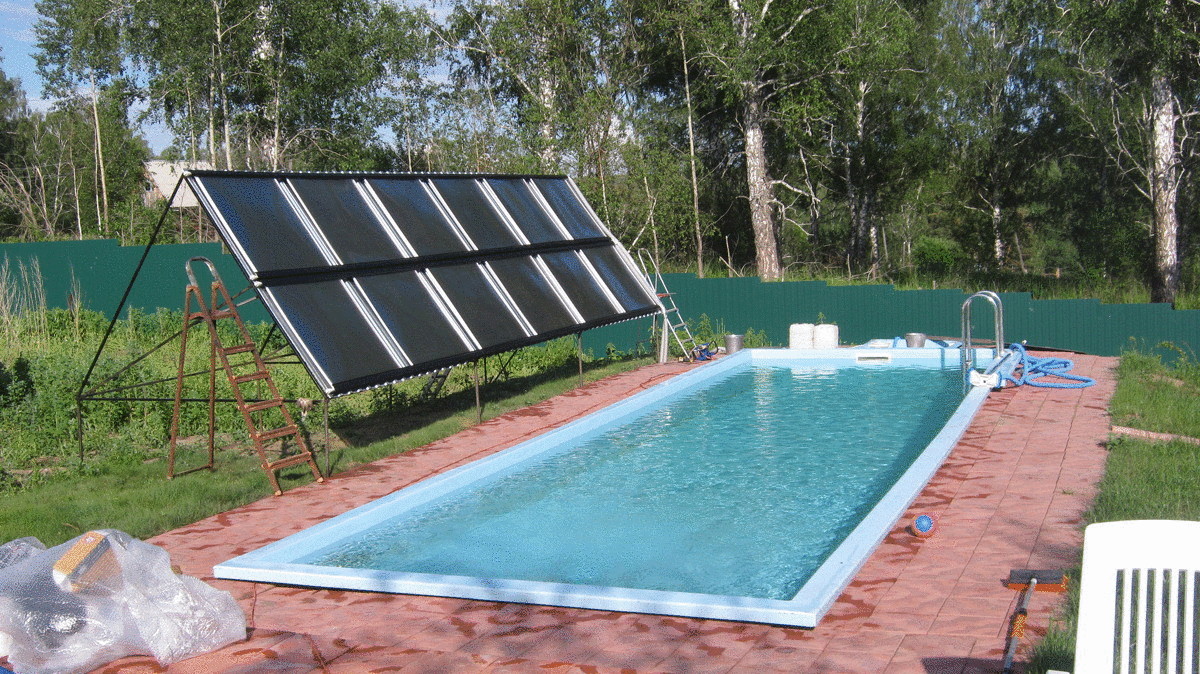

Установка и подключение гелиоколлектора к бассейну

Гелиосистемы трубчатого и панельного типа должны монтировать специализированные бригады. Подсоединение к бассейну солнечных водонагревателей пирамидального типа и гибких коллекторов выполняется самостоятельно. Сборка выполняется по следующей схеме:

определяется место расположения гелиоколлектора;
пирамида устанавливается на отражающую подстилку;
гибкий коллектор расстилают прямо на поверхность грунта, либо монтируют на кровлю;
на подачу холодной воды из бассейна ставят насосную станцию;
обратку подключают напрямую к чаше искусственного водоема.

Подогреть воду в бассейне зимой с помощью одного только солнечного коллектора не получится. Если планируется эксплуатация водоема в течение всего года, нужно установить основной источник тепла: газовый, твердотопливный или электрический котел. Гелиосистема в зимнее время года будет компенсировать затраты на тепло в пределах 10-20%.

Преимущества и недостатки вакуумных коллекторов

Основное достоинство данного класса устройств — минимальные эксплуатационные теплопотери благодаря вакууму, идеальному природному изолятору. Среди прочих плюсов:

эффективная работа обогревателей при температурах до −30 градусов и ниже, что делает их пригодными для зимней эксплуатации;
сбор тепла с нагревом до 300 градусов включительно (у больших промышленных образцов);
надежность и долговечность;
поглощение как световой энергии, так и невидимого теплового излучения;
стойкость к неблагоприятным погодным факторам;
небольшая парусность и способность почти свободно пропускать воздушные массы (благодаря чему системы почти не боятся ветра);
даже в местностях с малым числом ясных дней и холодным климатом способны показать высокую эффективность работы;
ремонтопригодность распространенных heat pipe решений на высоком уровне;
гелиобатарея остается работоспособной даже без контроллера (или при его отключении).

Установка одного или нескольких таких устройств дает возможность существенно сэкономить на отоплении и горячем водоснабжении любых нуждающихся в этом объектов и построек. В среднем, затраты на нагрев воды снижаются на 60 %, а расходы на отопление — на 30 %. Достигается также оптимизация и снижение трат на эксплуатацию и поддержку коммуникаций. Вакуумный солнечный коллектор выступает как автономный источник тепла и обеспечивает потребителей горячей водой даже при перебоях с газом или электропитанием.

Еще один плюс — продление срока службы имеющихся систем отопления. Нагрузка на них снижается, и бойлер, например, способен прослужить до двух раз дольше: гелиоколлектор снижает нагрузку на него до 97 % от обычной. То же касается газовых котлов. При этом вакуумные солнечные модули легко интегрируются в существующие коммуникации. Можно запланировать их установку и на этапе планирования возводимого объекта.

Немаловажный бонус — экологическая чистота. Рассматриваемый класс устройств не производит вредных выбросов, не загрязняет окружающую среду и использует фактически неисчерпаемый источник энергии — солнечный свет. При этом каждый поступающий в систему джоуль используется оптимальным образом.

Отметим также обеззараживающие свойства: под нагревом гибнут многие вредоносные микроорганизмы, вакуум также затрудняет их размножение.

Но есть и минусы. К ним относят высокую стоимость при покупке комплектующих и инструмента для самостоятельной сборки, а также неспособность недорогих трубчатых комплексов самоочищаться от налипшего/намерзшего зимой снега, льда и прочих загрязнений. Хотя существуют и варианты с режимами антизамерзания, и образцы с иными дополнительными возможностями.

Установка, эксплуатация и обслуживание

Электрические нагреватели просты в установке. Нужно подать воду из бассейна в фильтр, а с него на агрегат.

Выход с горячей водой подать в бассейн. Каждое изделие снабжено инструкцией. Нельзя включать электрообогреватель, если в резервуаре находятся люди.

Стоит следить за температурой воды, если нет встроенного указателя.

Солнечные водонагреватели нужно устанавливать в хорошо освещаемом месте, чтобы не было тени. Нужен будет насос для обеспечения циркуляции воды и фильтр. Следует очищать поверхность коллектора от грязи.

Теплообменник может быть горизонтальным или вертикальным. Это нужно учитывать при установке. Если он не будет использоваться в холодное время года, то нужно слить из него воду. Перед первым запуском необходимо вначале запустить циркуляционный насос для удаления воздуха из системы. Электрические соединения должен осуществить электрик.

Топливные агрегаты нельзя устанавливать под деревьями, может возникнуть пожар. Нужно очищать их от золы. Обязательно включать циркуляционный насос. Не допускать детей к нагревателю. Всегда иметь рядом противопожарный комплект.

Газовые аппараты могут устанавливать только специальные службы. Они подключат агрегат в систему и зарегистрируют его. Нужно внимательно следить за утечками газа. Если они возникнут, то перекрыть вентиль.

Принцип работы солнечного коллектора

Если кратко описать принцип работы коллектора – он необходим для захвата солнечной тепловой энергии. В дальнейшем она концентрируется и используется человеком.

Коллекторная система состоит из следующих составляющих:

Тепловой аккумулятор (обычная емкость под жидкость)
Теплообменный контур
Непосредственно коллектор

Жидкий или газообразный теплоноситель циркулирует по коллектору. Полученная энергия нагревает его и, посредством смонтированного бака-аккумулятора, передает тепло воде.

Нагретая жидкость хранится в баке до того, покуда она не будет использована. Сфера ее применения очень широка – от обычных хозяйственных нужд до отопления дома. Чтобы вода быстро не остывала, необходимо качественно тепло изолировать емкость.

Циркуляцию воды в коллекторе делают одним из двух способов: естественным или принудительным способом. В баке-аккумуляторе может монтироваться дополнительный элемент, нагревающий жидкость, который будет включаться при достижении низких температур окружающей среды и поддерживать температуру воды, например, зимой, когда солнцестояние непродолжительное.

Поговорим о коллекторе

Солнечный коллектор или водонагреватель сегодня широко используется для нагрева воды. Кроме этого с их помощью возможен и обогрев домов. Особенностью таких водонагревателей и коллекторов является то, что они в своей работе используют энергию солнца. Данный тип приборов стоит достаточно дорого, поэтому многие сегодня задаются вопросом — «как сделать его своими руками для нагрева воды?». Что ж, давайте попробуем разобраться с этим вопросом. Начнем мы с того, что узнаем, какие на данный момент времени существуют конструкции таких устройств. Между собой варианты конструкции коллектора солнечного типа для нагрева воды отличаются:

стоимостью комплектующих;
перечнем материалов и их количеством, необходимых для сборки устройства своими руками;
технологиями сборки.

Вариант конструкции коллектора

Подходя правильно к работе, можно соорудить своими руками солнечный водонагреватель, истратив на это минимум финансов и используя подручные материалы. При этом многие самодельные солнечные коллекторы, применяемые для подогрева воды, по своим техническим характеристикам не отличаются от заводских моделей, а иногда даже превосходят их.

Это интересно: Полки для книг своими руками — выявляем суть

Конструкция солнечного коллектора

Солнечная батарея для подогрева воды в бассейне включает в себя:

Сам коллектор;
Насосы, качающие воду и обеспечивающие ее циркуляцию в бассейне;
Систему теплообменника, позволяющую передавать тепло всей массе воды;
Защитные фильтры для насоса, производящего очистку воды;
Клапаны, осуществляющие подачу воды.

Вода из бассейна через фильтры закачивается насосами в теплообменник. На входе в теплообменник стоит специальный датчик, фиксирующий температуру водной среды. Если ее значения ниже заданных, а в коллекторе уже достаточно тепла, то вода автоматически поступает в теплообменник. Если датчик фиксирует заданный уровень температуры, то с помощью насоса вода идет обратно. Холодная же вода поступает в теплообменник, где и доводится до нужной температуры при помощи солнечного коллектора.

Внутри модуля теплообменника расположена специальная трубка, по которой движется теплоноситель, нагреваемый солнечной батареей. Такая система напоминает огромный кипятильник, который нагревается не с помощью электричества, а с помощью солнечной энергии.

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

две штанги с нарезанной резьбой;
пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

Какая разновидность устройства подойдет для нагрева воды?

Среди всех существующих разновидностей, оптимальным вариантом для подогрева воды в бассейне является всесезонный вакуумный солнечный коллектор. Он обеспечивает быстрое преобразование солнечного света в тепловую энергию благодаря наличию специальных вакуумных трубочек с напылением.

Даже в морозную погоду гарантируется идеальная теплоизоляция, при которой практически отсутствуют потери тепла. Для полноценной и бесперебойной работы такой системы требуется дополнительное оборудование, включающее в себя насосную группу, расширительный бак и контроллер.

Принцип работы достаточно прост — вода из бассейна при помощи фильтрационного насоса прокачивается через коллектор и прогревается до заданного уровня температуры.

Способы обогрева воды в бассейне

Современного оборудования для подогрева воды существует великое множество, однако из широкого ассортимента всех устройств можно выделить пять основных типов, которые сегодня пользуются большей популярностью. Среди них:

Солнечные обогреватели или коллекторы.
Тепловые насосы.
Электрические нагреватели.
Топливные нагреватели.
Теплообменники.

Такой способ идеально подойдёт для тех, кто живёт в местности, где большую часть времени светит солнце. Устройство позволит довольно быстро подогреть любой объем воды, за счёт увеличения или же уменьшения количества специальных модулей, принимающих солнечную энергию.

Солнечный нагреватель — безопасный и экономичный вариант для подогрева воды в бассейне

Представленная система имеет ряд особенностей:

солнечный обогреватель представляет собой экологически безопасный продукт;
для работы не требуются дополнительные температурные сенсоры;
самостоятельная установка устройства обеспечит минимум денежных затрат.

При всём этом солнечные коллекторы можно подразделить на две группы.

Для того чтобы купание в бассейне было приятным и комфортным, температурные значения воды должны иметь следующие значения:

Для активных и спортивных игр в бассейне — 21–23 градуса.
Для взрослых людей — 25–27 градусов.
Для маленьких ребятишек — 29–31 градусов.
Для пожилых людей — от 26 градусов и выше.

Для комфортного купания важны многие факторы: один из таких — температура воды

Поддержание оптимальной и стабильной температуры воды в резервуаре необходимо, чтобы не навредить себе и своему здоровью.

Это интересно: Септики Упонор — модели био (bio) и сако (sako): отзывы потребителей

Как сделать коллектор для бассейна своими руками

рекомендуемое значение скорости теплоносителя в гелиосистеме 0,4-0,7 м/с;

длина рассчитывается с учетом того, что 1 м шланга (диаметром 25 мм) в солнечный день нагреет около 3,5 л горячей воды за 1 час. В таблице приводится количество солнечных часов для регионов с умеренным климатом:

Январь	2	Май	8	Сентябрь	6
Февраль	3	Июнь	8	Октябрь	4
Март	5	Июль	8	Ноябрь	2
Апрель	6	Август	7	Декабрь	1

Расчет коллектора приблизительный, на интенсивности нагрева могут отразиться климатические условия.{banner_downtext}Пирамидальный солнечный водонагреватель для бассейна изготавливается:

из полиэтиленовой чёрной трубы;

из ПНД труб.

трубу накручивают спиралью на каркас и фиксируют хомутами;

между витками оставляют зазор в 1-1,5 см;

шланг в месте ввода в солнечный водонагреватель для бассейна теплоизолируют.

https://youtube.com/watch?v=oIQEh6UO104

Установка и подключение гелиоколлектора к бассейну

определяется место расположения гелиоколлектора;

пирамида устанавливается на отражающую подстилку;

гибкий коллектор расстилают прямо на поверхность грунта, либо монтируют на кровлю;

на подачу холодной воды из бассейна ставят насосную станцию;

обратку подключают напрямую к чаше искусственного водоема.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
прокатный уголок;
соединительная муфта;
трубы для сборки радиатора;
хомуты для крепления радиатора;
лист оцинкованного железа;
приёмная и выпускная труба радиатора;
бак объемом 200−300 литров;
аквакамера;
теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

Из досок сколачивается контейнер, дно которого укрепляется брусьями.
На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Для чего в открытом бассейне требуется подогревать воду?

В континентальном климате России вода в открытых бассейнах нуждается в подогреве зачастую даже в летний период. А уж в межсезонье без этого не обойтись. При низкой температуре воды даже для взрослого человека водные процедуры могут обернуться простудой. А если речь идет о маленьких детях, то обязательно необходимо поддерживать комфортный температурный режим, чтобы дети не переохладились в воде.

Частные бассейны в открытом и закрытом варианте, как правило, имеют небольшой объем. Идеальным для таких искусственных водоемов считается температура воды в +24, +28 °С. Если купаются дети, то желательно придерживаться температуры воды в +28,+30 °С даже в жаркую летнюю погоду. Только в этом случае удастся получить прохладу и не заболеть при этом от разницы температур.

Разница температуры воздуха и воды не должна превышать 2-3 градуса, только в этом случае не будет резкого ощущения зябкости и промозглости в момент выхода из воды. В закрытых бассейнах воздух должен быть теплее температуры воды на эти значения температуры. Для открытого бассейна допустимой температурой воды считается +21, +26 °С.

Поддерживать необходимую температуру воды в бассейне помогутсолнечные коллекторы. При этом от владельцев таких водоемов не потребуется больших финансовых вложений и трудозатрат. А микроклимат, создающийся от работы такого обогревательного оборудования будет максимально благоприятным и для детей, и для взрослых.

К тому же такой обогреватель позволит пользоваться закрытым бассейном в течение всего года, а не только в летнее время, что позволит повысить здоровье членов семьи и тем самым поднять уровень качества жизни.

Система солнечных батарей не только позволяет экономить на электричестве. Она проста в уходе. Владельцу придется только регулярно очищать фильтры от загрязнения, чтобы не снижалась производительность солнечного коллектора.

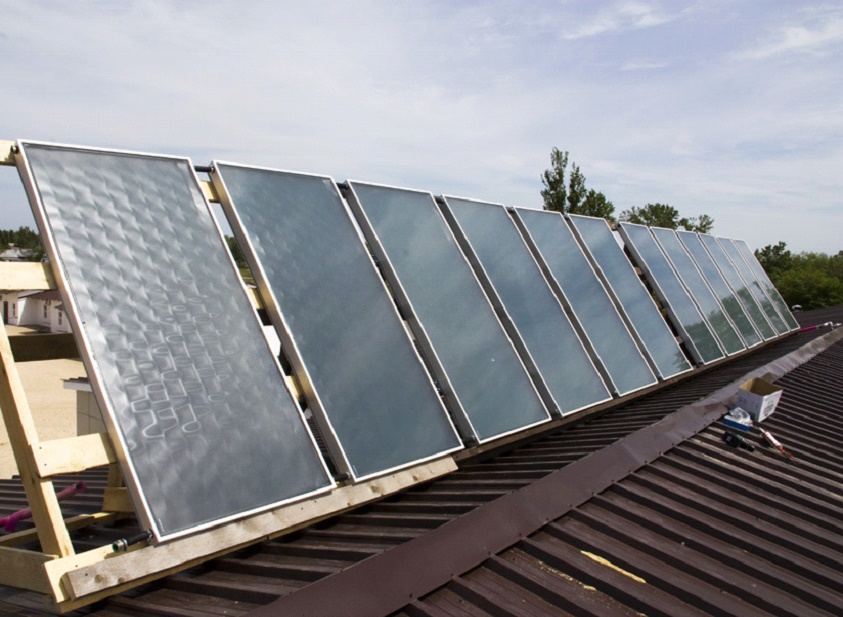

Подключение и эксплуатация

Установка вакуумных и панельных гелиосистем требуют привлечения профессионалов. Бытовые нагреватели, гибкие или пирамидальные, можно подключить к бассейну самостоятельно.

Ход работ:

Гибкий коврик расстилается на грунте или кровле, полимерный гелионагреватель в более жестком исполнении крепится на специальной опоре. Пирамидальный коллектор устанавливается на подстилку из отражающего материала.
Гелиоколлектор подключают шлангом к подающему фильтр-насосу, который закачивает в систему воду из бассейна.
Шланг обратки соединяет коллектор напрямую с бассейном – нагретая вода сливается непосредственно в резервуар.

Сборку гелиоколлектора следует выполнять по инструкции производителя.

Правила эксплуатации:

защитное стекло гелиоколлектора следует регулярно очищать от пыли – загрязнения в разы снижают эффективность работы нагревателя;
при похолодании до околонулевых температур из коллектора для открытого бассейна следует слить воду, чтобы избежать перемерзания системы.

Подогрев бассейна при помощи электронагревателя

Этот способ отличается своей простотой и доступностью.

Преимущества данного метода:

— быстрота нагрева (для небольших бассейнов);
— возможность регулировать температуру воды;
— автоматизированная система контроля.

Из недостатков можно выделить:

— низкая мощность (не подходит для больших бассейнов);
— высокая стоимость потребляемой электроэнергии.

Теплообменник

Нагрев воды в бассейне теплообменником происходит при помощи обмена теплом одной жидкости с другой. Поэтому, для этого нужно чтобы где-то на участке или в помещении был какой-то водонагреватель. Это может быть газовая колонка или отопительная система. Аппарат может выглядеть как баллон, в который загоняется жидкость из водоема. Через всю конструкцию проходит спираль, по которой двигается горячая вода. Таким образом жидкость используемая, например, для отопления дома, делиться теплом с водоемом.

Теплообменник для бассейна довольно экономичен и удобен в использовании. Можно значительно сэкономить, если при подогреве водоема используется газ или дрова. Использование такого метода не имеет ограничений по объему водоема. Если вода прогревается не до конца, достаточно просто установить дополнительный теплообменник. Недостаток в том то, что система работает не круглый год, так как летом дом обычно не обогревается. Поэтому, если летом испортилась погода или долго шли дожди и остыла вода, чтобы её подогреть придется использовать дополнительные методы.

Теплообменник Maxi-Flo 75 кВт

Каково устройство прибора

Обогрев дома или подогрев воды (в том же бассейне) с помощью солнечного коллектора, который трансформирует солнечную энергию в тепловую, является самым оптимальным решением. Это устройство, которое в отличие от солнечных батарей, создающих электричество, обеспечивает нагрев непосредственного материала теплоносителя. Как раз поэтому солнечные коллекторы зачастую используются в качестве приборов для нагрева воды или обогрева помещений. Сегодня существует два вида подобных водонагревателей: плоский и вакуумный. Рассмотрим строение плоского водонагревателя. Плоский коллектор для подогрева воды имеет следующее устройство:

Плоский солнечный водонагреватель

защитное стекло;
медные трубки;
поглощающая поверхность;
теплоноситель;
теплоизоляция;
алюминиевая рама.

Теперь рассмотрим вакуумную модель. Ее сердцем является вакуумная труба. Она отвечает за поглощение света, который впоследствии преобразуется в тепло.

Вакуумный солнечный коллектор

Сама труба представляет собой две стеклянные трубка, которые вставлены одна в другую. При этом их торцы будут запаянными, а воздух выкачан. Трубка, которая находится внутри, необходима для поглощения света. Поэтому она окрашена в черный. Само стекло черной трубы изготавливается из специального боросиликата.

Устройство вакуумного коллектора

Трубки, применяемые в вакуумном коллекторе, отлично защищены от разнообразных повреждений. Они изготавливаются со стандартной толщиной в 1,8 мм. Тепловая трубка устройства осуществляет перенос тепла вверх. Она представляет собой изолированную коробку. В ней находится коллекторная труба. Сам коллектор необходим для вывода из трубок тепла. Его корпус делается из алюминия, что играет на руку при его монтаже в процессе сборки своими руками. Он герметичен и предотвращает попадание вовнутрь влаги. В качестве утеплителя, а также термоизоляции здесь используется минеральная вата. Рама делается из алюминия или нержавейки. Выбор материала зависит от погодных условий и места размещения коллектора.

Плюсы и минусы подогрева бассейна солнечными коллекторами

Перед тем как установить оборудование для аккумуляции солнечной энергии, надо взвесить его преимущества и недостатки.

Плюсы:

Стоимость аккумулирующего оборудования для бассейна доступна рядовому покупателю. Коллекторы можно приобрести за небольшую стоимость.
Простота устройства позволяет самостоятельно создавать коллекторы из пластиковых труб.
Объем нагретой солнечной энергией воды можно регулировать самостоятельно. Схема проста: чем больше коллекторов, тем больше жидкости они способны прогреть.
Аккумулирующие устройства просты в эксплуатации. Отсутствует необходимость приглашать специалистов для подключения к системе.

Из недостатков выделяют только два неоспоримых факта. Организовать полноценное отопление бассейна солнечным коллектором невозможно. Вдобавок в пасмурную или холодную погоду его эффективность снижается.

Последовательность изготовления и сборки коллектора

На первом этапе сборки солнечного коллектора для нагрева воды в бассейне изготавливается каркас:

Брус нарезается на отрезки и последовательно соединяется хомутами и саморезами для формирования змеевика;
Конструкция обшивается листами фанеры, заранее нарезанной по нужному размеру;
Элементы каркаса соединяют с помощью саморезов, контролируя качество сборки для достижения оптимального уровня прочности.

Затем приступают к обустройству рамы коллектора:

Элементы рамы вырезают из металлического профиля и соединяют анкерами. Затем на раму укладывают поперечные ряды брусьев, которые будут служить основой для каркаса;
Укладывают каркас на раму и фиксируют его анкерными креплениями с соблюдением угла наклона, чтобы устройство улавливало как можно больше солнечного света;
Конструкция рамы с платформой окрашивают в черный цвет, улучшающий поглощение тепловой энергии;
На платформе размечаются места для установки труб с теплоносителем и монтируются пластиковые крепления по диаметру труб. Все перечисленные элементы также окрашиваются в черный цвет.

Обратите внимание: трубы от солнечного подогрева воды в бассейне должны выводиться непосредственно со дна бассейна, чтобы нагретая вода сразу поступала в чашу и способствовала прогреванию более плотных остывших слоев. Чтобы максимально снизить теплопотери, необходимо закрыть поверхность труб стеклом толщиной не менее 4мм

Его будет вполне достаточно, чтобы внутри коллектора поддерживалась высокая температура.

К собранной конструкции можно подключать насос, запускающий циркуляцию теплоносителя внутри системы. Лучше отказаться от приобретения мощной модели насосного оборудования. Необходимо обеспечить медленное прохождение воды по трубам, чтобы она успела достичь максимальной температуры. В противном случае быстрая циркуляция не позволит воде прогреваться, и установка будет работать с низким КПД.

При условии грамотной сборки и успешно пройденного тестирования подогрев бассейна солнечными батареями будет дешевым и быстрым, особенно – в солнечных регионах, где теплая погода наступает уже в мае. С наступлением зимы не забудьте слить воду из труб, чтобы ее застывание не стало причиной разрыва коммуникации.

Дополнительные рекомендации по установке коллектора

Чтобы быстро разобраться с поставленной задачей и успешно подключить солнечные батареи для подогрева воды в бассейне, воспользуйтесь советами профессионалов:

Избежать появления воздушных пробок внутри труб с теплоносителем можно, подняв уровень трубопровода для обратной подачи воды на нагрев.
Если вы обустраиваете коллектор для закрытого бассейна, лучше устанавливать его с южной стороны под углом не более 45 градусов.
Обязательно проверьте трубопровод на герметичность. В противном случае вода будет вытекать, и нагрев бассейна будет очень долгим.
Рассчитывать вес конструкции необходимо с учетом снега, слой которого закроет защитное стекло зимой. При этом демонтаж и повторная установка устройства с наступлением осени нецелесообразны из-за высокого риска повредить или разбить систему.

Контролируйте состояние коллектора и ухаживайте за ним, очищая от пыли и грязи. В этом случае он прослужит вам несколько сезонов.

Виды коллекторов для нагрева воды бассейна

Солнечные коллекторы, применяемые для нагрева воды бассейна, могут быть:

вакуумные;
плоские (открытые или закрытые).

Для бассейнов, работающих в круглогодичном режиме используют вакуумные коллектора, способные сохранять внутри себя тепло даже при отрицательных температурах.

Для предназначенных в качестве семейного отдыха, например, на даче и эксплуатируемых в сезонный период (обычно в российских условиях с апреля по октябрь) лучше всего подходят плоские солнечные коллектора. Конструктивные особенности позволяют их изготовить своими руками.

Вакуумные

Классический вариант такого теплообменника состоит из двух трубок: в большую трубку с откачанным воздухом вставляется меньшая по размерам с закачанной внутрь специальной легко испаряющейся жидкостью. Степень нагрева влияет на количество испаряющейся жидкости, которая попадая в конденсатор, отдает большее или меньшее количество тепла теплообменнику.

В теплообменник для повышения эффективности теплопередачи вставляется медная трубка. Обладающая хорошими теплофизическими свойствами медь с меньшими потерями отдает тепло воде бассейна.

Плоский (открытый)

Плоский, принимающий солнечное излучение, не имеет защиты от воздействий окружающей среды. Обычно имеют прямоугольную форму, изготовленную из пластика, окрашенного в черный цвет.

Эффективность работы такого коллектора сильно зависит от окружающих погодных условий — он работает только при положительных температурах на улице.

Плоский (закрытый)

В отличие от открытого представляет собой термоизолированный короб закрытый сверху листом стекла или специального пластика.

За защитным стеклом располагается адсорбер, корпус которого изготавливается из материала с высокой теплопроводностью, например, алюминия. К корпусу плотно прилегает медная трубка, которая для увеличения поверхности поглощения выполнена в виде змеевика. В трубке находится жидкость чувствительная к восприятию солнечного излучения. Проходя через змеевик, вода из бассейна получает тепловую энергию и ее температура повышается.

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и ввести в эксплуатацию гелиосистему:

Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.

Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками.

Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять можно в форме, расположенной ниже.

Несколько проверенных методик, как лучше прогреть воду в бассейне

Подогрев тепловым насосом

Оптимальный выбор материала для нагревателя

Как сделать коллектор для бассейна своими руками

Установка и подключение гелиоколлектора к бассейну

Преимущества и недостатки вакуумных коллекторов

Установка, эксплуатация и обслуживание

Принцип работы солнечного коллектора

Поговорим о коллекторе

Конструкция солнечного коллектора

Коллектор из поликарбоната

Какая разновидность устройства подойдет для нагрева воды?

Способы обогрева воды в бассейне

Как сделать коллектор для бассейна своими руками

Установка и подключение гелиоколлектора к бассейну

Коллектор Станилова

Конструкция коллектора

Материалы и детали для изготовления

Этапы работ

Для чего в открытом бассейне требуется подогревать воду?

Подключение и эксплуатация

Подогрев бассейна при помощи электронагревателя

Теплообменник

Каково устройство прибора

Плюсы и минусы подогрева бассейна солнечными коллекторами

Последовательность изготовления и сборки коллектора

Дополнительные рекомендации по установке коллектора

Виды коллекторов для нагрева воды бассейна

Вакуумные

Плоский (открытый)

Плоский (закрытый)

Выводы и полезное видео по теме

Похожие записи:
