Газовая горелка своими руками для пайки

Бензиновые горелки для пайки и всё, что с ними связано

Аппарат бензиновой пайки (плавки) предназначен для образования бензовоздушной горючей смеси. Бензиновая горелка для пайки и плавки металла работает на бензиновой смеси. Такие горелки могут порадовать удобной регулировкой пламени при помощи поворотного крана, расположенного на ручке.

Преимущества аппарата

Преимущества:

  • Аппарат портативен;
  • Небольшая масса аппарата;
  • Удобство использования;
  • Качественный результат по окончании пайки (плавки).

Устройство газовой горелки

Составные части:

  • Бензиновый бачок;
  • Воздушный компрессор;
  • Бензиновые шланги;
  • Горелка.

Обратите внимание на то, что горелки и шланги, как правило, в комплект аппарата для бензиновой пайки не входят. В связи с этим, покупка данных элементов производится отдельно

Бензиновая горелка для пайки своими руками

Приобретение готовой газовой горелки не всегда возможно (по различным причинам). В таком случае полезно будет знать, что изготовить бензиновую горелку для пайки можно самостоятельно. Отметим, что самодельные бензиновые аппараты ничуть не хуже покупных. Аппарат, выполненный своими руками, такой же результативный.

Если к носику бензиновой горелки поднести спичку в зажженном состоянии, вы сможете увидеть моментально вспыхнувший огонь. Устойчивое сгорание бензина будет продолжать в течение пяти минут (+/-2 минуты). Температура пламени на его кончике будет достигать более 1000° С.

Отметим, что подобной горелкой можно без особого труда плавить твердые припои, производить термическую обработку мелкого инструмента, плавить различные металлы, припои, и даже размягчать стекло.

Многие детали газовой самодельной горелки изготавливать не придется, так как их можно позаимствовать из других вещей. Например, такие самодельные детали, как резиновая груша, можно выполнить из пульверизатора.

Устройство самодельной горелки содержит:

  • Корпус;
  • Втулка с крючком;
  • Трубка;
  • Упор;
  • Ручка;
  • Резиновое кольцо;
  • Воздушный шарик;
  • Ручка;
  • Резиновая груша;
  • Наполнитель.

Изготовление:

Корпус горелки можно выточить на токарном станке

В качестве материала для изготовления этой важной детали может быть использована сталь любой марки Стоит обратить внимание на то, что корпус детали составной (один торец открыт, а другой – закрыт пробкой). В пробке есть отверстие, диаметр которого составляет на 0,1 миллиметра больше наружного диаметра трубки При помощи этого качества корпус может перемещаться по трубке достаточно туго, при этом сохраняя герметичность. Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты

Далее необходимо изготовить втулку с крючком и упор

Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты. Далее необходимо изготовить втулку с крючком и упор

Для этого можно использовать стальной лист. Ручка горелки, без которой не обходится бензиновый аппарат, вырезается из бука или дуба. Отверстия под трубки (2 шт.) высверливаются очень аккуратно. Таким образом, оси отверстий должны выйти строго параллельными. Готовая ручка обрабатывается наждачной бумагой, после чего покрывается несколькими слоями бесцветного лака. Далее необходимо, чтобы конец трубки, который пропущен внутрь корпуса, образовал форсунку. Если есть твердый припой ПМЦ-54 (отлично схватывается со сталью), постарайтесь запаять им конец трубки, после чего просверлить по оси трубки отверстие 0,2 миллиметра (диаметр). Припой можно изготовить самостоятельно. Нужно сказать, что припой состоит из меди и цинка. Для того чтобы получить цинк, можно воспользоваться стаканчиками от старой электрической батарейки. Надо освободить стаканчик от содержимого, после чего прокалить его на огне. Далее нужно опустить его в холодную воду, а затем – в слабый раствор соляной кислоты. Чистый стаканчик разрезается ножницами на кусочки. Таким образом, получаем цинк. Теперь дело за медью. Для этого выполните следующее: возьмите медну проволоку; отожгите ее на огне; мелко нарежьте проволоку при помощи ножниц. Теперь можно засыпать кусочки меди и цинка в тигель, придерживаясь равных пропорций, после чего необходимо посыпать бурой. Сплавить металлы можно на горелке. После этого понадобится охладить полученный брусочек, закрепить его в тисках. Затем драчевым напильником опилить его со всех сторон. Полученные опилки необходимо смешать с бурой.

Подобные самодельные бензиновые горелки будут отлично работать, если всё сделать правильно

Обратите внимание: если вы не имеете достаточно опыта в работе с горючими материалами, желательно воспользоваться покупными бензиновыми горелками

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:• дрель;• болгарка;• молоток;• наждачная бумага;• заготовки из латуни для форсунки рассекателя;• тонкая латунная трубка диаметром 15 мм;• деревянные бруски;• тиски;• силиконовый уплотнитель или ФУМ-лента;• шланги для соединения;• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

https://youtube.com/watch?v=jlvToZgP-1k

В устройство газовой горелки включаются такие элементы:

  • корпус из металла;
  • форсунка;
  • редуктор;
  • регулятор подачи топлива;
  • узел для закрепления баллона;
  • головка.

Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

Если говорить о применении такой горелки, то оно бывает разным. Например, существует горелка для котла, бензовоздушная конструкция, самодельная конструкция из конфорки для обогрева бытовым газом и т. п. Горелку даже умудряются делать из зажигалки. Такая конструкция, конечно, не подойдёт для исполнения функций газового резака, но в некоторых целях её можно применять. Также бывают горелки для плавки меди уже со встроенным соплом.

Чем отличается газовая горелка от паяльной лампы?

Паяльные лампы работают на жидком топливе: бензине, керосине, спирте. Как следует из самого названия, топливом для газовой горелки будет служить сжиженный углеводородный газ, а именно пропан-бутановая смесь, которая содержится в баллонах красного цвета.

Изменение конструкции и переход на газ дает следующие преимущества:

  • повышается удобство пользования;
  • повышается безопасность;
  • расширяется сфера применения;
  • снижается цена эксплуатации.

Работая с паяльной лампой, вы держите в руках не только горелку, но и резервуар с легковоспламеняющимся веществом. Вес 2-литровой паяльной лампы с полным резервуаром составляет около 4 кг. Высота и ширина соответственно более 30 см и 20 см. При таких характеристиках маневренность ручного инструмента крайне низкая.

В отличие от паяльной лампы горелка на газе обладает компактными габаритами, малым весом, хорошо лежит в руке и поэтому удобна для проведения разнообразных работ, требующих открытого, регулируемого пламени

Для газовой горелки резервуар не нужен. Убрав самую объемную часть паяльной лампы, вы получите компактный и легкий аппарат, который поможет выполнять различные виды работ, в том числе в труднодоступных местах.

Однако вам не придется держать в руке емкость с бензином или керосином непосредственно возле открытого огня, так как благодаря длинному шлангу расположить газовый баллон можно на достаточном расстоянии от рабочего места.

При температуре окружающего воздуха выше -20 °C, газовая горелка не требует подготовки перед использованием. Достаточно открыть вентиль на газовом баллоне, отрегулировать силу пламени и можно варить, паять, прогревать… Даже в 5-литровом баллоне запаса газа хватит на многочасовую непрерывную работу.

В отличие от газовой горелки паяльная лампа нуждается в предварительной подготовке вне зависимости от внешних условий. Необходимо налить в ванночку бензин или керосин и поджечь его, чтобы прогреть испаритель. Только при достаточном прогреве первая порция поступившего в испаритель жидкого топлива перейдет в газообразное состояние.

Расход жидкого топлива составляет 0,6-0,8 литров в час. Учитывая, что заправлять 2-литровую паяльную лампу можно только на ¾ от объема резервуара, запаса топлива хватит от силы на 2 часа. Затем придется снова брать канистру и доливать топливо в резервуар, но перед этим нужно еще подождать до полного остывания лампы.

Напомним, что открывать резервуар у неостывшей лампы нельзя, иначе возникнет контакт горячей горелки и паров бензина, что чревато воспламенением и взрывом. Только дождавшись остывания лампы вы сможете налить топливо в резервуар и ванночку и повторить всю подготовительную процедуру, включая прогрев и подкачку воздуха насосом, на что уйдет около 10 минут.

Паяльная лампа при нормальном функционировании источает запах бензина, который не только неприятен, но и вреден. При работе на жидком топливе сажа с копотью быстрее забивают отверстия в горелке и оседают на наружных поверхностях, пачкая руки и одежду.

Газ – самый чистый вид топлива, поэтому газовую горелку нужно чистить реже. Запаха газа во время использования горелки не должно быть в принципе, а его появление свидетельствует о неисправности аппарата, что требует немедленного прекращения работы и устранения причин утечки.

Подготовительные работы

Для того чтобы изготовить устройство своими руками, следует подготовить компрессор, лучше всего использовать автомобильную камеру, позаимствовать которую можно у грузового транспорта. Ee время от времени нужно будет подкачивать. В качестве альтернативного решения выступает компрессор от старого холодильника. Следует подготовить ресивер, для этого отлично подойдет пластмассовая канистра, объем которой составляет 10 литров или меньше. Пробка должна быть сплошной, желательно выбрать полупрозрачную. Такие полезные самоделки изготавливаются из нескольких элементов, среди них следует выделить топливный бачок, для этого нужно использовать двухлитровую стальную емкость, в крышку которой впаиваются две трубки. Одна из них должна быть длинной, другая короткой. Первая опускается на дно бачка.

Самостоятельная сборка изделия

Сборка газовой горелки своими руками на пропане — самый интересный и увлекательный этап работы. Для начинающих и неопытных мастеров необходимо изучить его максимально точно для получения качественного изделия. Требуется учитывать все нюансы и советы.

Для начала следует задуматься о самом интересном — рукоятке изделия. Для её создания можно использовать любой материал. Как вариант отлично подойдёт ручка от старого паяльника или другого аппарата. Трубка для подвода должна изготавливаться только из стали. Другие материалы никак не подойдут.

Очень важно на первоначальных этапах обращать внимание на размеры всех элементов конструкции. К примеру, диаметр трубки для подвода не должен быть больше 1 сантиметра, а толщина стали — 2−3 миллиметров. Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей

Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей.

Корпус горелки

Основа горелки — это её корпус. Он изготавливается также из стали, как ни странно. Для таких целей лучше использовать прут из латуни диаметром 2 сантиметра. Для изготовления рассекателя также может понадобиться подобный материал. После этого следует проделать несколько отверстий, для того чтобы внутри изделия свободно циркулировал воздух. Делается это по всем известной причине — огонь не может гореть без кислорода. Как правило, таких дырочек требуется пять или шесть, а их диаметр должен составлять один миллиметр. Они проделываются в самом рассекателе конструкции.

Форсунка устройства

Для самодельной лампы на пропановом газу также нужно изготовить жиклёр. С помощью такой детали обеспечивается подача топлива. Топливом выступает пропан, который находится в баллоне. Для изготовления следует использовать металлический прут. В нём необходимо сделать глухую дырку. Для этого требуется иметь сверло на 2 миллиметра. Перемычку делать нужно уже 4-миллиметровым сверлом. Такие отверстия необходимо обстукать молотком и пройтись наждачной бумагой.

Основные разновидности спиртовых горелок

Спиртовая самодельная горелка может быть открытого или закрытого типа. Каждая из приведенных конструкций обладает своими достоинствами и недостатками. Если речь идет об устройстве открытого типа, то вы можете столкнуться с не столь высокой экономичностью, горение будет протекать на большей площади. Это будет способствовать обильному испарению топлива. Помимо прочего, в горелках закрытого типа не предусмотрена возможность контроля объема оставшегося топлива. Такие горелки нуждаются во внешнем поджиге, что увеличивает пожароопасность. Однако каждую из перечисленных горелок можно изготовить самостоятельно

Важно помнить о том, что работа горелок основана на сгорании паров топливной смеси. Поэтому категорически запрещается применять в качестве топлива вещества, которые содержат ацетон, а также бензин

Принцип конструкции и достоинства


Спиртовой камин Современные биокамины, которые успешно и изысканно украшают наши дома, бывают нескольких видов:

  • Подвесной.
  • Напольный.
  • Встроенный в мебель или в стену.
  • Пристенный.
  • Настольный.

Можно понять, что названия соответствуют тому, где и каким образом размещается спиртовой камин. Так же отличия могут быть в художественном оформлении, дизайне и изысканности каминного интерьера. А вот внутри всё сделано по одному и тому же принципу. И не потому, что у производителей не хватает фантазии или выбор материалов ограничен. Просто устройство биокамина настолько оптимально, что выдумывать что-то особенное и не требуется.

В загородном большом доме, лучше, конечно, сделать камин натуральный, на дровах, но не будете же вы топить его летом, а по вечерам так иногда хочется романтики и уюта. Для квартиры камин на дровах вообще неприемлем. Поэтому в последнее время стали очень популярны электрокамины и особенно настольные спиртовые камины. Они компактны. Легко перемещаются с места на место, в зависимости от настроения хозяев. А по внешнему виду хорошо вписываются практически в любой интерьер.

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

  • корпуса (обычно его изготавливают из металла);
  • редуктора, который крепится на баллон (применяют готовый прибор);
  • форсунки (изготавливают самостоятельно);
  • регулятор подачи топлива (по выбору);
  • головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Ненадёжные фитили

Тут всё понятно сразу из названия. Это насколько простые в изготовлении фитили, настолько и ненадёжные. Основные представители этой группы: серная полоска и селитрованная бумага.

Серная полоска

Серная полоска изготавливается из спичечных головок. Отрезается плоска бумаги шириной полтора-два сантиметра. Затем тщательно отделяем спичечные головки в количестве двух коробков

Важно следить чтобы сера не крошилась и не отваливалась от спички. И, одну за одной, вплотную выкладываем их в ряд на подготовленной бумаге

В конце, там где серная полоска будет контактировать с пиротехническим устройством, нужно положить больше спичечных головок. Закрываем сверху такой же полоской бумаги и заклеиваем с обеих сторон узким канцелярским скотчем. Недостаток серной полоски состоит в том, что скотч при горении плавится и может перекрыть распространение огня. Опыты показали, что это происходит примерно в 3 случаях из 10. 70% надежности… решайте сами использовать серную полоску или нет, а пока мы относим её к группе ненадёжных фитилей.

Селитрованная бумага

Пожалуй, один из самых простых вариантов фитилей. Здесь мы не будем останавливаться на ней подробно, ведь её описанию посвящена отдельная статья на нашем сайте: Селитрованная бумага

А пока укажем основной недостаток селитрованной бумаги — она очень гигроскопична, проще говоря, сильно впитывает влагу из окружающего воздуха, поэтому очень важно, во-первых, правильно хранить селитрованную бумагу, а во-вторых, использовать её только в сухую погоду. Похожим образом изготавливается селитрованный шнур

Берется насыщенный раствор калиевой или натриевой селитры и в нём около 10 секунд замачивается шнур. Потом сушится и хранится также как селитрованная бумага, при этом обладает своими достоинствами: легко сгибается и почти не ограничен длиной, в отличие от бумаги.

Способы изготовления горелки своими руками

Как и говорилось ранее, сделать бензиновую горелку своими руками просто не может составить большого труда. Однако, если вы в данном деле новичок, то лучше всего воспользоваться именно первым способом, который является самым лёгким.

Первый способ


две алюминиевые банки

Итак, после того как вы полностью промыли и высушили банки, пора приступать к делу. Примерно в центре дна первой банки необходимо сделать 4 прокола с помощью гвоздя. Точно такие же отверстия необходимо сделать по периметру ободка банки. Так мы сделали заготовку, именно из неё и будет вырываться пламя.

Теперь следует отрезать деталь, которую мы сделали немного ранее, от остальной части банки. Длина её бортика (боковой части) должна составлять порядка 3-4 сантиметров. Резать можно с помощью обычных ножниц. Если они не подходят, можно воспользоваться ножом или другим острым предметом.

Следующим шагом переходим ко второй банке, у которой необходимо просто отрезать дно, причем следует постараться сделать это со всей аккуратностью, без возникновения зазубрин. Если зазубрин все-таки не удалось избежать, необходимо сточить их с помощью наждачной бумаги.

В заключение необходимо просто соединить две части, которые у нас получились. Кстати, это является тоже не таким уж и простым делом, поскольку банки обладают одинаковым диаметром. Чтобы избежать сложностей на данном этапе, можно просто сделать небольшой разрез в бортике одной из банок. В таком случае после этого нужно создать герметичность конструкции, обмотав её боковую поверхность алюминиевым скотчем.


нагреть ее площадь зажигалкой и поджечь сверху

Как видите, сделать качественную бензиновую горелку своими руками оказалось очень легким занятием, на которое может уйти порядка 20 минут.

Второй способ

Если вы еще не забыли, существует и второй способ создания бензиновой горелки своими руками. Однако, он в несколько раз сложнее, чем его предшественник. Естественно, он может похвастаться большим уровнем надежности, прочности и долговечности. Поэтому, если вы решили создать для себя отличный качественный прибор, который будете использовать в течение долгого времени, а также вам не жалко сил и времени на его изготовление, то этот способ именно для вас.

Итак, для изготовления такой горелки нам понадобятся:

  • Компрессор. Здесь можно использовать старую автомобильную камеру, которую нужно будет постоянно накачивать, или же стандартный компрессор от старого холодильника, если такой имеется.

  • Ресивер. Здесь подойдет обычная пластмассовая канистра объемом порядка 10 литров. Также требуется плотная и полупрозрачная пробка.
  • Топливный бак. Двухлитрового обычного металлического бочка здесь будет вполне достаточно. В его крышку необходимо впаять две трубки, длинная должна быть опущенной на дно бака.
  • Горелка — можно приобрести в магазине или изготовить самостоятельно.

После того как вы приобрели все необходимые «ингридиенты», можно приступать к изготовлению бензиновой горелки.

Для начала наполните топливный бак, описанный в третьем пункте, обычным бензином примерно на половину всей емкости бака. На вход компрессора установите стандартный фильтр. Делается он из воронки и ненужных чулок/колготок.

Всё остальное соединяется по стандартному и интуитивному принципу, который не требует подробного описания действий,

Практические газовые нюансы

Зачем и почему? Во-первых, это вещь недешевая. Во-вторых, конструкция газовой горелки не слишком сложная, она будет вам по плечу, обещаем

Перед тем, как сделать газовую горелку своими руками, нужно принять во внимание кое-какую специальную информацию

Как происходят сварочные работы газовой горелкой.

Особенности газовых горелок:

  • Первым делом – материал, из которого должно быть сделано сопло. Только тугоплавкий металл, ведь ваше устройство должно выдавать по-настоящему высокие температуры – вплоть до 1000°С, поэтому сопло должно быть устойчивым с таким температурам.
  • Не экономим на кране, ведь от его качества будет зависеть ваша безопасность. Если вдруг начнется утечка, подача газа мгновенно перекрывается с помощью крана. Кран должен быть качественным, он не должен пропускать.
  • Еще один элемент устройства, качество которого должно быть самым высоким – узел подключения к газовому баллону с редуктором или без него, если баллончик небольшого размера – тогда он с клапаном. Помним, что подавляющая часть аварий с «газовой» подоплекой происходит именно из-за дефектного запорного аппарата.
  • Чаще всего используется пропан – это для вашей информации.
  • По своей сути газовая горелка – это форсунка испарительного типа.
  • Газовая горелка для пайки своими руками в принципе ничем не отличается от устройства для закаливания металлических деталей, так что она может быть сделана для самого разнообразного применения.


Как устроена газовая горелка?

Механизм действия устройства инжекторного типа:

  1. Газ подается по шлангу в результате давления, которое образуется в процессе испарения сжиженного газа внутри баллона. Этого давления вполне достаточно, чтобы газа поступающего газа хватало для возникновения и поддержки ровного постоянного пламени. Не на всех баллонах имеется редуктор, в этом случае поступление газа может регулироваться рабочим краном.
  2. Запорный кран – ни в коем разе не рабочий, у него совершенно другая функция, он крепится на вентиль баллона с единственной задачей – открывать или закрывать подачу газа.
  3. Струя газа подается в насадку через трубку подачи газа. Эта трубка переходит в ниппель, который формирует направление пламени. Этот ниппель вместе с трубкой подачи газа расположен в специальном вкладыше, функция которого – смешивание газа с воздухом.
  4. Вкладыш вместе с ниппелем и трубкой подачи газа регулируется винтом. Лучше всего делать устройство сборно-разборным, так как ниппель необходимо чистить в обязательно порядке.
  5. После формирования во вкладыше смесь газа и воздуха подается в специальное сопло насадки, в которое подается дополнительная порция кислорода из атмосферного воздуха. В насадке нужны вентиляционные отверстия, они позволят сделать пламя более ровным и стабильным.

Декорирование топливного устройства

Горелку для камина можно украсить дополнительными элементами. Это не только облагородит конструкцию, но и поможет замаскировать фитиль.

Эффектно украсить биокамин можно с помощью различных материалов. На данном рисунке декор выполнен при помощи металлических стержней

Среди наиболее популярных украшений можно назвать:

  • Керамические поленья, размер которых должен совпадать с габаритами очага. Такие элементы будут имитировать костер.
  • Различные виды натуральных и искусственных камней, которые могут быть одного или разного размеров, прозрачными либо цветными, гладкими или с фактурной поверхностью. Гальку можно разложить не только на решетке, но и за ее пределами.
  • Стилизованные антуражные предметы: кочерга, щипцы, инструменты для зажигания и тушения. Здесь же можно поставить топливо в декоративной упаковке.

Также хороша декоративная облицовка, выполненная из жаропрочной керамики, и глиняные, фаянсовые фигурки, которые можно поставить на крышку камина либо рядом с ним.

Желательно применять съемные компоненты декора, что позволит периодически изменять внешний вид устройства.

Горелка из пивной банки своими руками

Горелка из банки

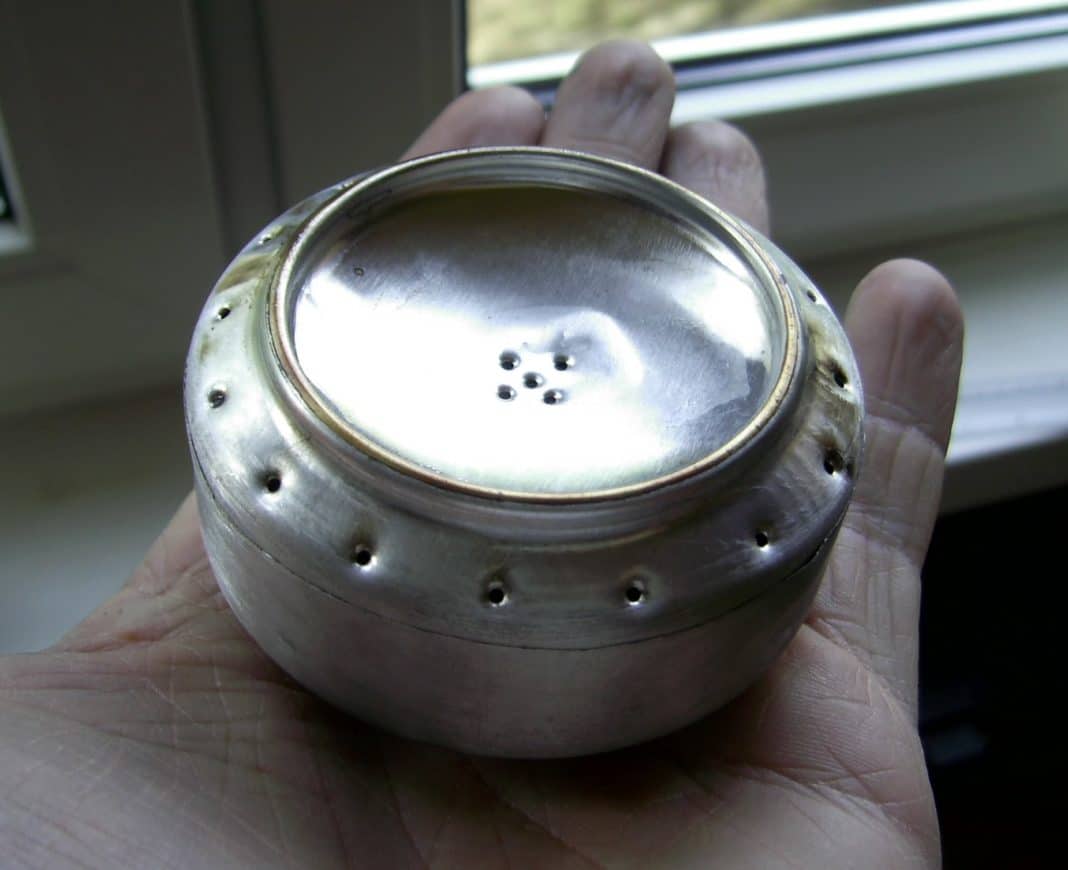

Для изготовления простейшей спиртовки понадобятся две алюминиевые банки из-под пива или любой газированной воды. Чтобы горелка из пивных банок не дымилась и не плавилась при горении, необходимо зачистить ее поверхность наждачной бумагой, чтобы избавиться от краски. Затем необходимо часть каждой из банок, примерно на 3 см от донышка, отрезать канцелярским ножом. Линия отреза должна быть ровной, поэтому можно воспользоваться маркером, закрепленным на дощечке высотой 3 см, чтобы провести эту линию, или же закрепить канцелярский нож в тисках, при этом крутить банку, отрезая ее нужную часть. Острые края отрезанной части нужно обработать наждачкой.

Получившиеся таким образом две одинаковые части банок нужно соединить, вставив одну в другую. Поскольку они имеют равный диаметр, соединение может вызвать затруднение, т.к. вставить одну в другую нужно так, чтобы между ними не было щели. Поскольку алюминий легко поддается деформации, перед тем, как отрезать вторую заготовку, можно на донышко целой банки натянуть отрезанную, готовую часть будущей спиртовки, расширив таким образом ее края до нужного диаметра.

После того, как обе части соединены, по периметру верхней части спиртовки нужно сделать отверстия шилом или сверлом 1-2 мм. Их может получиться 18-20 штук с одинаковым расстоянием между ними. Чтобы языки пламени поднимались вверх, края отверстий нужно немного загнуть кверху. На верхушке горелки нужно сделать несколько отверстий 3 мм диаметром для заливки спирта и регулировки внутреннего давления емкости.

Внутрь горелки спирт можно просто заливать, а можно поместить туда ватный диск, чтобы он им пропитался.

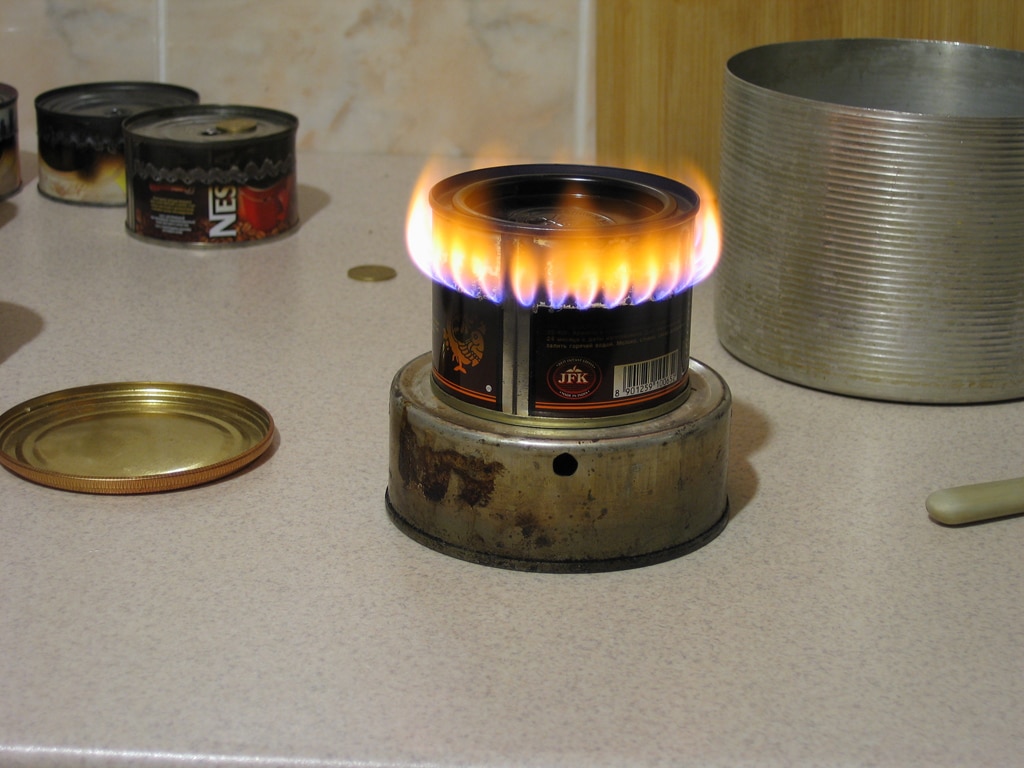

Горелка из пивной банки своими руками работает очень просто: внутрь заливается 30 мл спирта, входные отверстия по центру верхушки закрываются монетой. Низ спиртовки прогревается спичкой, пары спирта загораются, образуя языки пламени, выходящие из отверстий, сделанных по периметру.

Горелка из пивных банок

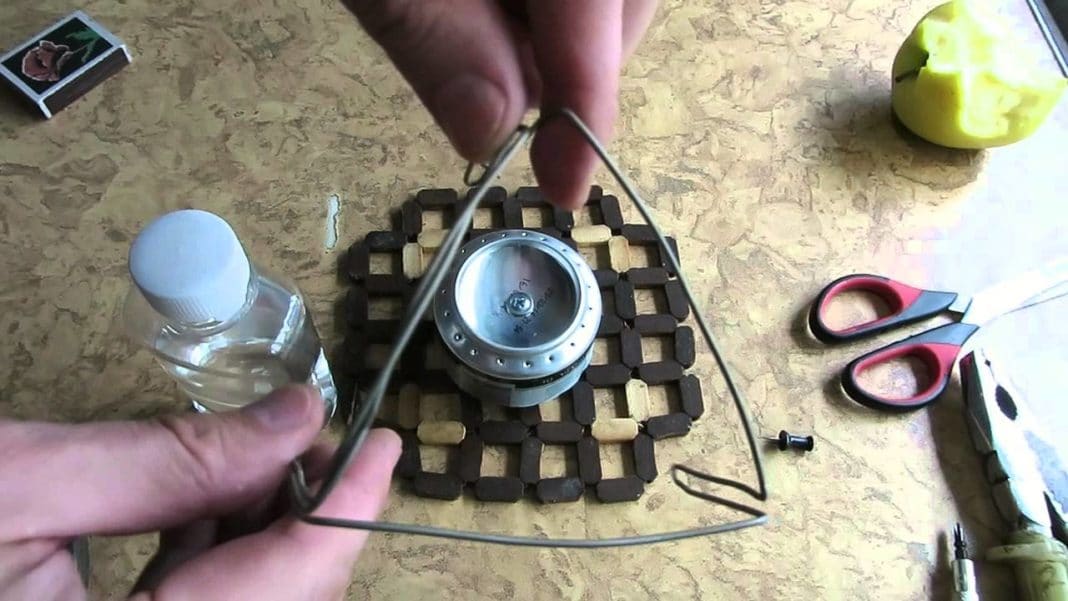

Чтобы было удобно разогревать на горелке воду или пищу, нужно сделать подставку для посуды. Для этого необходимо использовать банку чуть большего размера, например, из-под консервы. На ней нужно разметить две линии: одну на высоте горелки, вторую на высоте, больше длины горелки в два раза. Верхушка банки отрезается, а ее стенки делятся на 12 вертикальных надрезов. Из этого числа нужно оставить шесть штук, отрезав лишние через одну. По центру донышка нужно сделать отверстие для прогревания, а оставшиеся полоски загнуть внутрь к донышку. Подставка готова, осталось лишь поместить внутрь нее спиртовую горелку.

Горелка из жестяной банки

Подготовительные работы

Для того чтобы изготовить устройство своими руками, следует подготовить компрессор, лучше всего использовать автомобильную камеру, позаимствовать которую можно у грузового транспорта. Ee время от времени нужно будет подкачивать. В качестве альтернативного решения выступает компрессор от старого холодильника. Следует подготовить ресивер, для этого отлично подойдет пластмассовая канистра, объем которой составляет 10 литров или меньше. Пробка должна быть сплошной, желательно выбрать полупрозрачную. Такие полезные самоделки изготавливаются из нескольких элементов, среди них следует выделить топливный бачок, для этого нужно использовать двухлитровую стальную емкость, в крышку которой впаиваются две трубки. Одна из них должна быть длинной, другая короткой. Первая опускается на дно бачка.
