Газовые горелки для пайки своими руками: инструкция по изготовлению из подручных средств

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок  являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим  угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На  часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

  1. Откройте вентиль баллона;
  2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
  3. Контролируйте зажигание газа;
  4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть  ацетиленовый резак с  неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера ,содержимое которой нужно удалить для снижения веса. Потребуется удалить  кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка  готова к работе.

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Применение горелок для твердой пайки и для пайки латунью

Пайка позволяет выполнить неразъемное герметичное соединение двух металлических деталей путем своеобразного «склеивания» их неким расплавленным материалом — припоем. Последний должен проявлять высокую адгезию по отношению к соединяемым металлам, то есть быть весьма «прилипчивым», и обладать достаточной прочностью после застывания.

Температура плавления припоя должна быть выше, чем рабочая температура, при которой эксплуатируется паяное изделие; и в то же время ниже, чем температура плавления основного материала.


Газовая горелка как раз и нужна для того, чтобы нагреть припой и сделать его таким образом достаточно вязким.

Очевидно, что для удобства работы ее факел должен сохранять стабильную форму и температуру.

Преимущество данного инструмента заключается в способности обрабатывать зоны с большой площадью — электропаяльнику такая задача окажется не под силу.

При этом простенькую маломощную горелку можно без особых хлопот изготовить своими руками.

С помощью самодельной горелки можно будет сделать массу полезных дел. Ее возможностей окажется вполне достаточно для пайки медных и латунных сосудов, входящих в состав радиаторов, интеркулеров и теплообменников, а также для пайки с применением твердых припоев.

Кроме того, только с помощью данного инструмента можно осуществить разборку радиатора с целью замены его сердцевины, а также выполнить замену в нем сот.

Пригодится такая горелка и в ходе ремонта кузова, при котором высокая температура не только не нужна, но и весьма нежелательна, так как может вызвать коробление этой части автомобиля.


Выполнить реставрацию небольшого поврежденного участка, запаять латунью прорехи, осуществить «ювелирную» рихтовку — для всех этих работ данный инструмент окажется вполне подходящим.

Незначительный нагрев понадобится и в том случае, если необходимо демонтировать деталь, посаженную с натягом, то есть запрессованную.

Это может быть обойма подшипника или какая-нибудь втулка.

Данный метод особенно эффективен, если входящие в соединение детали выполнены из материалов с разными коэффициентами теплового расширения.

Преимущества приспособления


разводить костёр нельзя или не рекомендуется

К слову, необходимо отметить, что любая бензиновая горелка способна выдержать любые погодны условия, вплоть до снижения внешней температуры воздуха до 35-40 градусов по Цельсию.

А вот и достоинства, которыми бензиновая горелка может похвастаться перед своими аналогами:

  • очень проста в использовании;
  • экономична;
  • компактна;
  • дешевое топливо.

Хочется сказать, что последний пункт является наиболее весомым, поскольку в качестве топлива для нашего устройства, как вы могли догадаться, используется бензин, который с лёгкостью можно приобрести на любой заправочной станции, или слить из своего топливного бака автомобиля. Также в бензиновой горелке топливо расходуется достаточно медленно, что добавляет большей экономичности изделию.

Что необходимо чтобы сделать?

Сначала инструменты. Хотя по большей части сборку делают из уже готовых элементов, необходимы:

  1. Ножовка по металлу.
  2. Дрель с набором сверл.
  3. Пассатижи, отвертка, напильники личной, бархатный либо соответствующие надфили.
  4. Набор плашек и метчиков с держателями.
  5. Слесарные тиски.

Из основных материалов понадобятся:

  1. Резиновый или силиконовый шланг для подключения устройства к баллону с газом.
  2. Два газовых вентиля: главный, открывающий подачу газа и регулировочный, служащий для изменения количества газа подаваемого в зону горения.
  3. Трубка с тонким отверстием на выходе— жиклер (форсунка).

Нередко, газовый жиклер называют ниппелем, что неправильно и противоречит принципу работы устройства. Ниппель — трубка с резьбой, нередко со встроенным клапаном. Служит для соединения деталей. Жиклер обеспечивает впрыск нужного количества топлива в смесительную камеру (к примеру — жиклер карбюратора).

  1. Трубки для тела изделия, камеры инжектора с соплом.
  2. Рукоятка.

Точный список определится при подробной проработке чертежей самодельной газовой горелки, исходя из заготовок, имеющихся в распоряжении.

Как горючее используют:

  • пропан или пропан-бутановую смесь;
  • метан или природный газ;
  • ацетилен;
  • водород.

У каждого газа свои особенности. Для бытовых, а также самодельных систем наиболее удобен ацетилен, пропан, а также его смесь с бутаном.

Водородный баллон достать довольно сложно, у метана давление выше, чем у бытового газа, ему необходим редуктор.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

В устройство газовой горелки включаются такие элементы:

  • корпус из металла;
  • форсунка;
  • редуктор;
  • регулятор подачи топлива;
  • узел для закрепления баллона;
  • головка.

Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

Сооружение обогревателя из трубы

Эта самодельная конструкция называется также тепловой газовой пушкой. Она выделяет значительно больше тепла, чем предыдущие обогреватели, и поглощает больше энергетического ресурса. Также такие конструкции часто оснащаются дымоходами, что делает их громоздкими и сложно переносимыми.

С принципом действия и конструктивными особенностями газовой тепловой пушки ознакомит схема. Генерируемый прибором тепловой поток распространяется с помощью вентилятора

Для самостоятельно сборки обогревателя нужно собрать следующий материал:

  • три метровые трубы различных диаметров (две по 8 см и одна 18 см);
  • стальные пластины, с помощью которых будет осуществляться крепление;
  • лист металла;
  • горелка газовая с пьезоподжигом;
  • осевой вентилятор.

Также потребуется разнообразный инструмент: дрель, сварочный аппарат, рулетка, уровень, болгарка, ножницы по металлу. Трубы можно заменить баллонами или огнетушителями подходящих диаметров. Болгарка понадобится для срезания дна и верхушки, а также укорачивания заготовок.

Работая в интенсивном режиме для отопления помещения площадью 15 квадратных метров сорокалитрового баллона хватает примерно на неделю. Работая, пушка сушит воздух, поэтому нужно его увлажнять

В трубе диаметром 18 см просверливаются два отверстия разных диаметров: 1 см и 8 см. Просверлить их нужно друг напротив друга.

От трубы с диаметром 8 см отрезается отрезок в 30 см, который будет представлять собой камеру сгорания. К этой трубе привариваются крепежи и в ней сверлится отверстие диаметром 1 см. Затем эта труба вставляется в первую трубу.

Из листа металла нужно вырезать заглушку. Она перекроет зазор между корпусом обогревателя и камерой сгорания. К корпусу приваривается камера сгорания, а к отверстию диаметром 8 см патрубок для вывода горячего воздуха. После этого приваривается заглушка. Убедившись в том, что газовая горелка плотно прикреплена к камере сгорания, можно просунуть шланг через сантиметровые отверстия.

Сзади устройства устанавливается вентилятор, а сверху дымоотвод. Для того чтобы обогреватель устойчиво стоял на поверхности следует приварить ножки. Газовая тепловая пушка эффективно отапливает помещения, экономно расходует газ. Однако при ее использовании следует придерживаться техники безопасности.

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

  • Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
  • Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
  • Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

  1. Свободно-атмосферной.
  2. Атмосферно-эжекционной.
  3. С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

  • Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
  • Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
  • Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

  1. Однорежимные;
  2. Двухрежимные;
  3. Модулируемые.

Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Сборка газовой горелки

В первую очередь нужно на одном конце медной трубки нарезать внутреннюю резьбу, используя метчик соответствующего диаметра. Медь – металл не очень твердый, так что провести эту операцию своими руками будет несложно. Также легко будет вкрутить жиклер.

Со стаканом все сложнее. Для этого придется одну сторону трубы разрезать на несколько продольных лепестков (6-8 штук), а затем согнуть их к центру. Получится конус, при этом сводить до конца лепестки не надо, необходимо оставить место для магистральной трубки, на которую стакан и надевается. После чего лепестки прижимаются к трубке, где запаиваются. Между лепестками остаются прорези, которые будут выполнять функции подачи воздуха внутрь форсунки. Длина лепестков приблизительно – одна треть от всей длины стакана.

Важно! Жиклер должен располагаться на расстоянии, равном длине лепестков. То есть, пламя из пропана и кислорода должно образовываться на уровне прорезей

Горелка газовая для кровельных работ, а точнее, ее передняя часть в виде форсунки готова. Остается собрать заднюю часть. Для этого понадобятся два сгона М25, изготовленных из трубы диаметром 25 мм с нарезанной резьбой. В одностороннем сгоне в месте, где не нарезана резьба, формируется конус, в который вставляется задняя часть магистральной трубки. Это можно сделать, нагрев сгон кислородным резаком, и обстучав его со всех сторон.

В него вкручивается регулирующий газовый вентиль. Второй сгон, он двухсторонний, вкручивается в вентиль с другой стороны. Обязательно накрутка производится на герметизирующий материал. К примеру, на фум-ленту. На задний торец второго сгона накручивается переходник от резьбового соединения на шланговый. Его изготавливать своими руками нет смысла, потому что продается он в любом строительном магазине и стоит очень дешево.

Теперь остается изготовить рукоятку и установить ее на приготовленном устройстве. Вариантов рукояток – огромное количество. Здесь главное – удобно держать весь самодельный прибор. К примеру, ее можно вырезать из деревянной доски толщиною 5 мм, можно купить ручку от топора и подогнать ее под размеры и форму. Крепить рукоятку лучше к сгонам, потому что во всей конструкции это самый прочный участок. Оптимально – это задний сгон, потому что регулирующий вентиль должен располагаться чуть впереди для удобства его использования.

Крепить деревяшку к металлической трубке можно по-разному.

  • Сделать выемку по всей ширине под размер диаметра трубы сгона, уложить в нее сгон и закрепить его двумя хомутами из металлической ленты.
  • Установить сгон сбоку рукоятки и также закрепить хомутами.

Итак, газовая горелка для кровельных работ своими руками изготовлена, можно подсоединять ее к газовому баллону и провести тестирование. Для этого шланг соединяется с баллоном через редуктор, где закрепляется хомутом. Второй его конец вдевается в переходник, где также закрепляется хомутом.

Открывается баллон, открывается подача пропана через газовый редуктор. И последним открывается регулирующий вентиль на форсунке. Газ должен пойти через жиклер с характерным звуком. Надо обязательно дождаться, чтобы воздух внутри приспособления полностью вышел. После чего газовый поток поджигается. Вентилем около рукоятки регулируется факел по длине и мощности.

Внимание! Самодельная газовая горелка для кровельных работ – устройство повышенной опасности. Поэтому ко всем производимым операциям надо подходить с особой тщательностью

Особенно это касается соединений всех элементов между собой. Должна быть соблюдена полная герметичность.

Соблюдение мер безопасности

В связи с тем, что работать придется с огнем, нужно быть предельно внимательным и осторожным. Чтобы избежать нежелательных проблем, нужно соблюдать следующие правила:

  • устройство кровли должно производиться в нескользкой обуви и специальной одежде;
  • нужно пользоваться системой страховки;
  • перед включением устройства необходимо тщательно осмотреть его на предмет дефектов и неисправностей;
  • при работе нужно регулярно проверять герметичность газопроводного шланга;
  • запрещено уходить из рабочей зоны при работающем оборудовании;
  • при тушении прибора вначале нужно перекрыть газ, а затем надавить на блокирующий рычаг.

https://www.youtube.com/watch?v=n_sWnTkKumwhttps ://www.youtube.com/watch?v=2YcOH6FhjGc

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

  1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
  2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
  3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
  4. Давление газа устанавливается до режимного значения, открывается вентиль.
  5. По шлангам топливо поступает к пропановому прибору.
  6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
  7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

  • работать рядом с открытым огнем;
  • баллон держать в наклонном состоянии;
  • располагать под солнцем сосуды;
  • осуществлять работы без редуктора;
  • проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Принцип работы и отличия газового оборудования

Вы не можете объективно судить о качестве приобретенной форсунки. Не разбирать же готовое изделие в поисках возможных дефектов. Так есть шанс скорее повредить, чем проверить недешевое устройство.

Собирая самостоятельно каждый элемент горелки, вы получите не только приятное удовлетворение от сделанной работы, но еще и экономию. При этом эксплуатация и ремонт газового оборудования бани станут безопасными и осознанными.

Отопительный газовый агрегат представляет собой корпус банной печи с размещенным в нем подающим газ устройством. Здесь находятся основные элементы управляющего механизма, с помощью которого регулируется подача топлива.

Горелка нагревает воздух в топке. Тепловая энергия форсунки через корпус передается к поддону с камнями

Особого внимания у отопительной печи с газовой форсункой требует дымоход, который надо периодически чистить.

К преимуществам нагрева воды и банной каменной закладки газовой горелкой относятся:

  1. Простота рабочего процесса. Для нагрева достаточно повернуть вентиль и поджечь газ в горелке. Через час парное помещение бани будет достаточно нагрето.
  2. Экологичность.  В ходе работы газового устройства вредные выбросы при сгорании газа имеют самый минимальный объем по сравнению с другими видами топлива.
  3. Удобство обслуживания горелки и самой печи. Не нужно бороться с копотью стен и убирать отходы, как с углем или дровами.

Можно оснастить печь специальными датчиками, срабатывающими при критически низкой скорости вытяжки. В этом случае подача газа автоматически отключается.

Недорогое топливо газифицированной печи позволяет не ограничивать количество банных процедур. Даже при ежедневной топке бани, поддерживать чистоту становится совсем легко

Такой недостаток самодельной горелки, как дополнительное оформление разрешительных технических документов, окупается за счет высокой производительности. Использование газовой форсунки сэкономит на 30% затраты в сравнении с твердыми видами топлива. Обогрев бани газом в два раза дешевле, чем при помощи электрического котла.

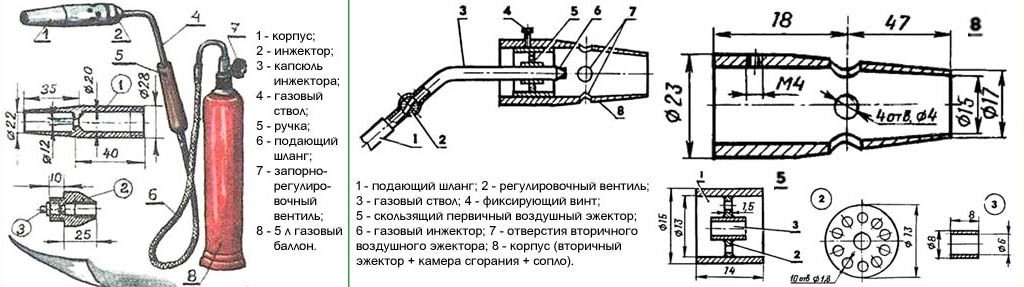

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

  • корпуса (обычно его изготавливают из металла);
  • редуктора, который крепится на баллон (применяют готовый прибор);
  • форсунки (изготавливают самостоятельно);
  • регулятор подачи топлива (по выбору);
  • головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Как изготовить газовую горелку своими руками?

Сегодня производители предлагают огромный ассортимент газовых горелок, способный удовлетворить практически любого пользователя. Но, бывают случаи, когда самодельный инструмент занимает достойное место в домашней мастерской.

Изготовление газовой горелки своими руками вполне осуществимо в домашних условиях. Если по тем или иным причинам вы не можете купить, сделать горелку, можно взять в аренду/, в прокат.

Что для этого потребуется:

  • Газовый жиклёр с диаметром проходной части сопла 0,8 мм. Проще всего подобрать от отслужившего свой срок автомобильного карбюратора. Комплектом дополнительных жиклёров зачастую комплектуются домашние газовые плиты.
  • Газовая магистраль – медная или латунная трубка длиной в 70 – 80 см. Диаметр и толщина стенок подбираются такими, чтобы можно было с одного края нарезать внутреннюю резьбу для закрепления жиклёра.
  • Деревянная или пластиковая рукоятка. Широкий выбор вариантов. Должно быть красиво и удобно.
  • Стакан – является корпусом горелки и ограждает зону горения. Можно подобрать кусок тонкостенной металлической трубы длиной в 100 – 140 мм, внутренним диаметром 25 – 40 мм. Можно изготовить из листового металла толщиной в 0,8 – 1 мм. Края соединить сваркой или с помощью заклёпок. Материал для изготовления – мягкое железо, медь, латунь.
  • Регулирующий вентиль. Пожалуй, наиболее сложный вопрос в конструкции. Должен легко перекрывать газ, быть удобным в пользовании. Можно поискать среди водопроводной арматуры, можно подобрать с отслужившей свой срок домашней газовой плиты.
  • Газовый баллон, редуктор, гибкий шланг. Не стоит ничего изобретать, взять готовое. Эти элементы напрямую затрагивают вопросы безопасной эксплуатации.

Сборку производим в такой последовательности:

  1. В трубке газовой магистрали с одной стороны нарезаем внутреннюю резьбу и вкручиваем жиклёр.
  2. К этой же стороне трубки снаружи прикрепляем стакан. Используем три распорки из подручного материала.
  3. В рукоятке просверливаем отверстие, вставляем в него другой конец газовой магистрали и фиксируем при помощи клея.
  4. Выход регулирующего крана соединяем с концом магистрали, выступающим с задней части рукоятки.
  5. Вход регулирующего крана подключаем к гибкому шлангу, фиксируем хомутом.
  6. Соединяем второй конец гибкого шланга, редуктор, газовый баллон.
  7. Подаём газ, ожидаем пока газ вытеснит воздух, находящийся в шланге.
  8. Поджигаем, регулируем необходимую длину пламени.

При изготовлении горелки своими руками необходимо помнить, что газовая горелка – инструмент повышенной опасности. Тщательно обдумывайте каждую операцию. Необходимо исключить возможность утечки газа при работе самодельной горелки.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку. Подключают к штуцеру резака шланг, закрепляя его специальным хомутом. Обычно они в комплекте не поставляются и потребуется их приобрести отдельно

Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Обычно они в комплекте не поставляются и потребуется их приобрести отдельно. Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

  • Возникновение пожароопасной ситуации;
  • взрыв газовой емкости;
  • ожоги от открытого огня;
  • термический ожог от нагретых поверхностей резака.

Устройство газовой горелки

Газовая горелка имеет достаточно простую конструкцию. Она представляет собой стакан, изготовленный из металла и оснащённый форсункой и рукоятью, которая закреплена на корпусе. Для изготовления рукоятки может использоваться жаропрочный пластик или дерево. Газ попадает в корпус, проходя через газопроводный канал. В большинстве случаев для работы горелки применяется пропан под давлением.

На корпусе горелки имеется вентиль, позволяющий регулировать длину пламени и интенсивность подаваемого газа. Хорошо, если горелка имеет редуктор, который позволяет экономно расходовать газ.

Выводы и полезное видео по теме

Демонстрация работы простой самодельной горелки в дровяной печи бани с использованием газового баллона:

Газовая горелка с автоматическим управлением, требующая при собственном изготовлении продвинутого уровня мастера:

Печная автоматика заводского изготовления САБК для газогорелочных устройств, снабжающихся топливом от магистрального или стационарного источника:

Изготовить самую простую газовую горелку для печи в баню своими руками, которая прослужит вам много лет, несложно. Не жалейте времени на проверку надежности конструкции. Соблюдайте правила установки и хранения автономных источников газового топлива.

Монтаж горелки с элементами автоматики для управления процессом горения и защитным отключением ненормальных режимов потребует определенных знаний и навыков. Если вы не уверены в собственных силах, лучше приобретите готовое изделие.

Вы уже делали газовую горелку и устанавливали ее в банную печь? У вас есть практический опыт отопления бани самоделкой и оформления разрешительной документации, подключения горелки к магистральной газовой сети? Поделитесь им, расскажите о важных моментах, опубликуйте ниже ваш комментарий и фото.
