Станина устройства

Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа. Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании. Можно воспользоваться следующими рекомендациями по выбору габаритов станин:

  • станки для выполнения вертикального сверления — 500х500 мм;
  • оборудование для выполнения различных технологических операций — 1000х500 мм.


Металлическая станина – это толстая пластина с приваренными уголками

Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.

Основные характеристики

Главные параметра выбора стойки такие:

  • Рабочая длина, по которой перемещается инструмент.
  • Диаметр фиксирующего фланца.

Диаметр задает размеры длины дрели, которую можно зажать на стойке. Стандартный диапазон — 45−65 мм, но есть специализированные фланцы и адаптеры, которые позволяют расширить данный коридор. Крепежная оснастка чаще рассчитывается на работу с определенным инструментом.

Рабочая длина определяет ход перемещения. Если у приспособления большой диапазон перемещения, это позволяет сверлить крупные заготовки. Стандартный ход составляет 20−30 см, но у профессиональных стоек эта величина доходит до 50 см.

Станок из фотоувеличителя

Люди, которые не хотят самостоятельно делать всю конструкцию, могут воспользоваться старым фотоувеличителем. Именно на его основе многие делают станки для электродрели.

Инструкция по изготовлению:

  1. Разбор фотоувеличителя. Из него надо извлечь все старые линзы, так как они не понадобятся.
  2. Перевернуть подъемный механизм. Это делается, чтобы можно было пониже опустить электродрель.
  3. Фиксация дрели. Чтобы ее установить, надо к подъемному механизму прикрепить металлический хомут. В него будет вставляться инструмент.

Важно! Надо обязательно проверить, хорошо ли зафиксирована дрель. Она не должна болтаться во время работы

Основные элементы стойки

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.


Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков. Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали. Такие стойки для дрели состоят из следующих конструктивных частей:

  • несущей станины, на которой крепятся все необходимые элементы станка;
  • стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
  • ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
  • дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.


По чертежам, размещенным ниже, можно собрать стойку вот такого плана


Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Из чего состоит направляющая

Любая направляющая состоит из следующих элементов:

  • Станина (опора, опорная плита, основание). Основание для всего механизма. Служит для придания устойчивости механизму. На станине расположены специальные зажимы для фиксации заготовок. Размеры и масса станины зависит от выполняемых на станке операций.
  • Крепление для инструмента. Состоит их хомута, двух зажимов или колодки.
  • Желоба для перемещения (механизм хода). Позволяют двигаться инструменту по вертикали.
  • Ограничители перемещения.

Конструкционные особенности данного приспособления для дрели позволяют применять её для вертикального сверления

Разбираемся в устройстве токарного оборудования

В конструкции любого токарного станка можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

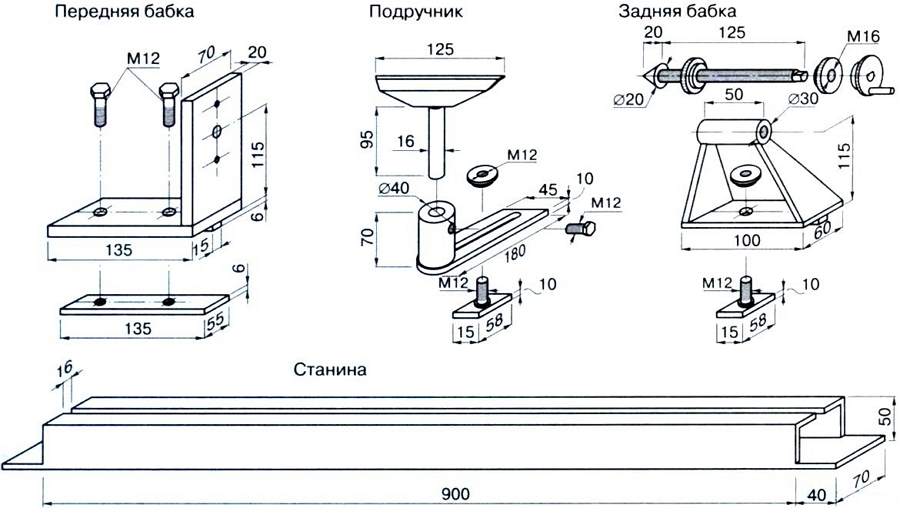

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Станина

Это основа устройства, отвечающая за надежное крепление его составных элементов и их точное расположение друг относительно друга. Данный элемент токарного оборудования, кроме того, обеспечивает его устойчивость. Стационарные агрегаты обладают массивной станиной, которая располагается на специальных ножках. Для настольных станков, которые можно легко переносить в любое удобное место, станина выполняется в более легком весе.

Передняя бабка

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства. В процессе выполнения обработки данный узел станка надежно фиксируют. На стационарных моделях токарных агрегатов данный узел является неподвижным, он выполнен заодно со станиной.

Задняя бабка

Это подвижный узел станка, отвечающий за фиксацию и прижим заготовки к патрону при ее обработке в центрах. Свободно передвигаясь по направляющим станины, задняя бабка позволяет устанавливать и обрабатывать на токарном станке детали различной длины. Очень важным требованием к данному конструктивному элементу является его идеальная соосность по отношению к шпиндельному узлу.

Суппорт

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

Общий вид станка
Крепление дрели
Задняя бабка
Крепление опорной площадки
Вид в сборе с обрабатываемой деталью
использование упора под углом

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом. Если расстояние от торца опорной поверхности подручника до обрабатываемой заготовки будет большим, токарный резец будет очень сложно удержать. Инструмент может просто вырвать из рук оператора, что приведет к серьезным травмам.

Механизм перемещения дрели вертикально

Конструктивные элементы узла:

  • Рукоятка, с помощью которой каретка с закрепленной на ней дрелью подводится к поверхности обрабатываемой детали.
  • Пружина, возвращающая каретку с инструментом в исходное положение.

Механизм можно сделать с использованием двух конструктивных схем:

  • Пружину соединяется с ручкой станка.
  • Пружины располагаются в пазах в нижней части каретки.

Первый вариант предполагает следующую схему выполнения:

  • На стойке станка винтами фиксируются две металлические пластины, а между ними устанавливают ось, где и размещается ручка.
  • На другой стороне стойки устанавливаются пластины и ось, на которой фиксируется один конец пружины, второй конец соединяется с рукояткой.
  • Штифт, с помощью которого ручка соединяется с кареткой, располагается в продольном пазу каретки.

Если пружины расположены в нижней части возвратного механизма, рукоятка тоже фиксируется с помощью двух пластин и оси, которая обеспечивает ее движение. Пружины при этой схеме располагаются в нижней части пазов направляющих, дорабатывающихся с помощь металлических уголков, которые ограничивают их перемещение.

Принцип работы сверлильного станка, где пружины расположены внизу каретки, довольно прост: опускаясь вниз при сверлении, каретка с закрепленным на ней инструментом давит на пружины и сжимает их; после прекращения этого механического воздействия пружины разжимаются и поднимают каретку с дрелью в исходное положение.

Особенности

Многофункциональная подставка для дрели, позволяющая выполнять различные работы, как правило, состоит из определенных компонентов. Во-первых, необходима несущая станина – именно на ней будут фиксироваться все элементы. Во-вторых, должна быть стойка – направляющая для дрели, используемая для ее фиксации. Данный элемент позволяет перемещать саму дрель при помощи ручки и иных элементов. В-третьих, важна вышеуказанная ручка, координирующая вертикальное движение сверлильной части. Наконец, существуют еще и дополнительные узлы, с созданием которых станок оказывается еще более функциональным.

Например, при выполнении только вертикального сверления, достаточно листа со сторонами по 500 миллиметров. В том случае, когда ожидаются гораздо более сложные операции, длину стоит увеличить до 1000 миллиметров, а ширину оставить такой же. На станине вертикально размещается стойка, которая фиксируется специальной подпоркой. Обычно между собой эти две части стыкуются винтовыми соединениями.

Достоинства и недостатки самодельной стойки

В продаже есть готовые конструкции для удерживания дрели в вертикальном положении, изготовленные в заводских условиях. Они оснащены пластинами и тисками. Устройства удобны для использования, но имеют большой минус – высокая стоимость, которая приравнивается к стоимости самого инструмента.

Большинство мастеров, чтобы сохранить бюджет, изготавливают станок для крепления дрели своими силами из деталей, которые имеются под рукой. Приспособления, изготовленные самостоятельно, имеют ряд преимуществ:

  1. Конструкция не требует серьезного вложения денег, что позволяет экономить.
  2. Изготовить устройство можно из деталей старой, отработавшей свое, техники.
  3. Подробные схемы и инструкции по созданию держателя дрели размещены в свободном доступе.
  4. Можно изготовить конструкцию по своему желанию, используя собственные схемы, при этом сделав устройство более комфортным и функциональным в применении.

Несмотря на достоинства, самодельные станки для удерживания дрели имеют и минусы:

  1. Для создания конструкции необходимо дополнительное оборудование. Некоторые детали нужно точить и сваривать между собой. Если требующихся инструментов или материалов нет под рукой, то это повысит конечную стоимость станка.
  2. В самостоятельно изготовленной конструкции между деталями иногда возникает люфт.
  3. Стойка, которая изготовлена в домашних условиях, не позволяет сверлить под углом без дополнительного приспособления.

Как сделать стойку дома

Составными частями могут служить компоненты вышедших из строя станков, строительных монтажных профилей, сварочного оборудования. Первой изготавливается функциональная часть с полозьями для перемещения дрели. Использоваться может фурнитура мебели. Затем изготавливается платформа, которая делается из отрезка трубы, к примеру, на нее становится база с полозьями. Фиксировать рельсы можно на деревянную доску, которая затем прикручивается к трубе метизами или зажимается скобами.

К монтажному столу трубу желательно крепить «на века», так как разборная конструкция ненадежна. Фиксация на толстую металлическую пластину осуществляется с помощью саморезов или сварки. Вместо направляющего рычага самодельные стойки имеют, как правило, выдающуюся вверх ручку-толкатель, подающую платформу с закрепленным инструментом напрямую.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

  • изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
  • сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
  • чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
  • при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.


Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

  • для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
  • по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
  • самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

  • изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
  • сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
  • чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
  • при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.


Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

  • для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
  • по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
  • самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа

Важно упомянуть, что направляющие должны быть без поперечного люфта

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Делаем токарный станок по дереву: чертежи, корпус, передняя и задняя бабки

Недорогой и достаточно мощный токарный мини-станок по дереву для изготовления мелких сувениров или мелкого ремонта можно сделать своими руками. Основой послужит обычная двухскоростная дрель мощностью не менее 500 Вт. Далее приводится пошаговая инструкция изготовления станка, на котором можно выполнять изделия с максимальными размерами 160х400 мм.

Возможности станка

У станка из дрели существует множество применений кроме токарных работ:

  • закрепив наждачный камень, используя упор, можно своими руками точить ножи, сверла, стамески;
  • под прямым углом по краю можно обрабатывать детали из плексигласа, оргстекла или древесины. Необходимо в патрон установить фанерный круг с наждачной бумагой, а вместо упора приставляется подставка из дерева, на которую кладут деталь;
  • с помощью резинового круга и комплекта наждачной бумаги можно полировать и шлифовать любые детали из древесины или металла;
  • если же закрепить войлочный диск, отполировываются до идеального блеска любая металлическая утварь.

Корпус и передняя бабка

Стойку (корпус) для станка легко сделать из доски или толстой фанеры. В корпусе проделывается круглая прорезь для самой дрели (размер должен быть таким, чтобы инструмент входил плотно) и для стягивающего болта. После чего пропиливается паз шириной не более 2 миллиметров.

К основанию стойка крепится металлическими уголками. В прорезь устанавливают дрель и крепко затягивают винтом.

Более надежные стойки для бабок получаются из текстолита или металлического листа. Собирая корпус, следует добиться соосности прорезей в обеих стойках.

Центральная часть бабки выполняется из металлического стержня с одного края сужающегося в конус. Перед конусом за 15 мм напиливается резьба М8. На стержень накручивается гайка, из нее выглядывает конус и небольшой отрезок стержня.

Задняя бабка с фиксированной серединой

Необходима деревянная заготовка такой же формы, как для передней бабки. Середина выполняется из закаленной стали марки У8. Из нее своими руками вытачивается втулка, внутри которой делают резьбу с параметрами М14х1,5. Сбоку проделывается ход для стопорного болта с резьбой М6. С краю втулки выполняется резьба М24х3 для установки гайки, которая будет удерживать втулку. Подходящий маховик снимают с водопроводного крана.

Комплектующие резцового упора, выполняют стальными. Из полосы металла 6х10 мм делается скоба. Цилиндрическая оправка выполняется с диаметром не более 15 миллиметров, а края скобы сваркой крепятся к трубке. Также на стойку прикрепляется упор в виде уголка. Механизм прикрепляется болтом к верстаку. Для вкручивания болта делается специальная гайка с широким буртиком, которая на шурупы прикрепляется к нижней крышке верстака.

Закрепление заготовки

Чтобы изделие получилось качественным, деревянную болванку нужно высушить. До крепления в токарном станке следует обтесать или обточить ее, оставив около 3 мм для обработки в станке. С обоих концов проделываются два небольших углубления, в них вставляют края гайки. Болванка размещается между серединами бабок и накрепко прижимается стопором.

Когда заготовка установлена, резцовый упор своими руками размещают с промежутком не более 2 см до заготовки. Рабочая поверхность резца должна располагаться на высоте центра болванки.

Рекомендуемый инструмент

Для работы по дереву на станке, сделанном своими руками, подойдут резцы следующих видов:

  • обдирочные или полукруглые для подготовительных работ;
  • плоские для чистовой отделки;
  • отрезные и подрезные.

Вместо резцов подойдут остро заточенные стамески по дереву. Можно сделать их самостоятельно из напильников, которые с помощью точильного камня доводятся до требуемой формы профиля.

Советы по работе

  • Обрабатывать дерево на самодельном токарном станке лучше, включив дрель на малые обороты.
  • Во время работы резец должен располагаться под углом 25-30 градусов к болванке.
  • Окончательной формы добиваются за несколько подходов.
  • Шлифуют и полируют готовое изделие на максимальных оборотах с помощью шлифовальной бумаги (номера больше 60 для шлифовки, больше 200 — для полировки).
  • Отполированное изделие лакируют или красят прямо в токарном станке. И только подсохшее подрезают и снимают.

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа

Важно упомянуть, что направляющие должны быть без поперечного люфта

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Изготовление стального станка

Процесс создания станка из металлических листов похож на процедуру изготовления деревянной конструкции. Однако стальную стойку делать намного труднее. Чтобы изготовить ее, надо выполнить такие действия:

  1. Создание станины. Делается она из стальной плиты толщиной 1 см.
  2. Фиксация стойки. Создается из трубы диаметром 35 мм. Ее приваривают к станине.
  3. Изготовление каретки. Понадобится трубка диаметром от 40 мм. На ней фиксируют стальной хомут для установки дрели.

После сбора конструкции надо проверить ее надежность. Для этого к ней нужно прикрепить электродрель и проверить, насколько удобно с ней работать на стойке.

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

Например, для создания простейшей стойки для дрели потребуются:

  • доски из дерева, толщина которых достигает двадцати миллиметров;
  • деревянный ящик среднего размера;
  • направляющие для мебели;
  • стержень с резьбой, отвечающий за возможность движения в конструкции;
  • приблизительно двадцать шурупчиков и тридцать саморезов;
  • столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.
