Виды двигателей

Конструктивно, есть несколько вариантов, использующих принцип Стирлинга, основными видами считаются:

  • Двигатель «α – Стирлинг»:

Конструкция применяет два разных поршня, помещенных в различные контуры. Первый контур используется для нагрева, второй контур применяется для охлаждения. Соответственно, каждому поршню принадлежит свой регенератор (горячий и холодный). Устройство обладает хорошим соотношением мощности к объёму. Недостаток в том, что температура горячего регенератора создает конструктивные сложности.

Двигатель «β – Стирлинг»:

Конструкция использует один замкнутый контур, с разными температурами на концах (холодный, горячий). В полости расположен поршень с вытеснителем. Вытеснитель делит пространство на холодную и горячую зону. Обмен холодом и теплом происходит путём перекачивания вещества через теплообменник. Конструктивно, теплообменник выполняется в двух вариантах: внешний, совмещённый с вытеснителем.

Двигатель «γ – Стирлинг»:

Поршневой механизм предусматривает применение двух замкнутых контуров: холодного и с вытеснителем. Мощность снимается с холодного поршня. Поршень с вытеснителем с одной стороны горячий, с другой стороны холодный. Теплообменник располагается как внутри, так и снаружи конструкции.

Некоторые силовые установки не похожи на основные виды двигателей:

Роторный двигатель Стирлинга.

Конструктивно изобретение с двумя роторами на валу. Деталь совершает вращательные движения в замкнутом пространстве цилиндрической формы. Заложен синергетический подход реализации цикла. Корпус содержит радиальные прорези. В углубления вставлены лопасти с определённым профилем. Пластины надеты на ротор и могут двигаться вдоль оси при вращении механизма. Все детали создают меняющиеся объёмы с выполняющимися в них явлениями. Объёмы различных роторов связаны при помощи каналов. Расположение каналов имеют сдвиг в 90° друг к другу. Сдвиг роторов относительно друг друга составляет 180°.

Термоакустический двигатель Стирлинга.

Двигатель использует акустический резонанс для проведения процессов. Принцип основан на перемещении вещества между горячей и холодной полостью. Схема уменьшает количество движущихся деталей, сложность в снятии полученной мощности и поддержании резонанса. Конструкция относится к свободнопоршневому виду мотора.

«Стирлинг» от компании GM

Серьезная работа по усовершенствованию двигателя внешнего сгорания, начавшаяся через 150 лет после его изобретения, уже принесла свои плоды. Предложены различные конструктивные варианты двигателя, работающего по циклу Стирлинга. Есть проекты моторов с наклонной шайбой для регулирования хода поршней, запатентован роторный двигатель, в одной из роторных секций которого происходит сжатие, в другой — расширение, а подвод и отвод тепла осуществляется в соединяющих полости каналах. Максимальное давление в цилиндрах отдельных образцов доходит до 220 кГ/см2, а среднее эффективное давление — до 22 и 27 кГ/см2 и более. Экономичность доведена до 150 г/л.с./час. Наибольшего прогресса достигла компания General Motors, которая в 1970-е годы построила V-образный «стирлинг» с обычным кривошипно-шатунным механизмом. Один цилиндр у него рабочий, другой — компрессионный. В рабочем находится только рабочий поршень, а поршень-вытеснитель — в компрессионном цилиндре. Между цилиндрами расположены подогреватель, регенератор и охладитель. Угол сдвига фаз, иначе говоря угол отставания одного цилиндра от другого, у этого «стирлинга» равен 90°. Скорость одного поршня должна быть максимальной в тот момент, когда скорость другого равна нулю (в верхней и нижней мертвых точках). Смещение фаз в движении поршней достигается расположением цилиндров под углом 90°. Конструктивно это самый простой «стирлинг». Но он уступает двигателю с ромбическим кривошипным механизмом в уравновешенности. Для полного уравновешивания сил инерции в V-образном двигателе число его цилиндров должно быть увеличено с двух до восьми.

Принципиальная схема V-образного «стирлинга»: 1 — рабочий цилиндр; 2 — рабочий поршень; 3 — подогреватель; 4 — регенератор; 5 — теплоизолирующая муфта; 6 — охладитель; 7 — компрессионный цилиндр.

Рабочий цикл в таком двигателе протекает следующим образом. В рабочем цилиндре 1 газ (водород или гелий) нагрет, в другом, компрессионном 7 — охлажден. При движении поршня в цилиндре 7 вверх газ сжимается — такт сжатия. В это время начинает двигаться вниз поршень 2 в цилиндре 1. Газ из холодного цилиндра 7 перетекает в горячий 1, проходя последовательно через охладитель 6, регенератор 4 и подогреватель 3 — такт нагревания. Горячий газ расширяется в цилиндре 1, совершая работу, — такт расширения. При движении поршня 2 в цилиндре 1 вверх газ перекачивается через регенератор 4 и охладитель 6 в цилиндр 7 — такт охлаждения. Такая схема «стирлинга» наиболее удобна для реверсирования. В объединенном корпусе подогревателя, регенератора и охладителя (об их устройстве речь пойдет позже) для этого сделаны заслонки. Если перевести их из одного крайнего положения в другое, то холодный цилиндр станет горячим, а горячий — холодным, и двигатель будет вращаться в обратную сторону. Подогреватель представляет собой набор трубок из жаростойкой нержавеющей стали, по которым проходит рабочий газ. Трубки нагреваются пламенем горелки, приспособленной для сжигания различных жидких топлив. Тепло от нагретого газа запасается в регенераторе. Этот узел имеет большое значение для получения высокого КПД. Он выполнит свое назначение, если будет передавать примерно в три раза больше тепла, чем в подогревателе, и процесс займет меньше 0,001 секунды. Словом, это быстродействующий аккумулятор тепла, причем скорость теплопередачи между регенератором и газом составляет 30 000 градусов в секунду. Регенератор, КПД которого равен 0,98 единицы, состоит из цилиндрического корпуса, в котором последовательно расположены несколько шайб, изготовленных из проволочной путанки (диаметр проволоки 0,2 мм). Чтобы тепло от него не передавалось холодильнику, между этими агрегатами установлена теплоизолирующая муфта. И наконец, охладитель. Он выполнен в виде водяной рубашки на трубопроводе. Мощность «стирлинга» регулируется изменением давления рабочего газа. Для этой цели двигатель оборудуется газовым баллоном и специальным компрессором.

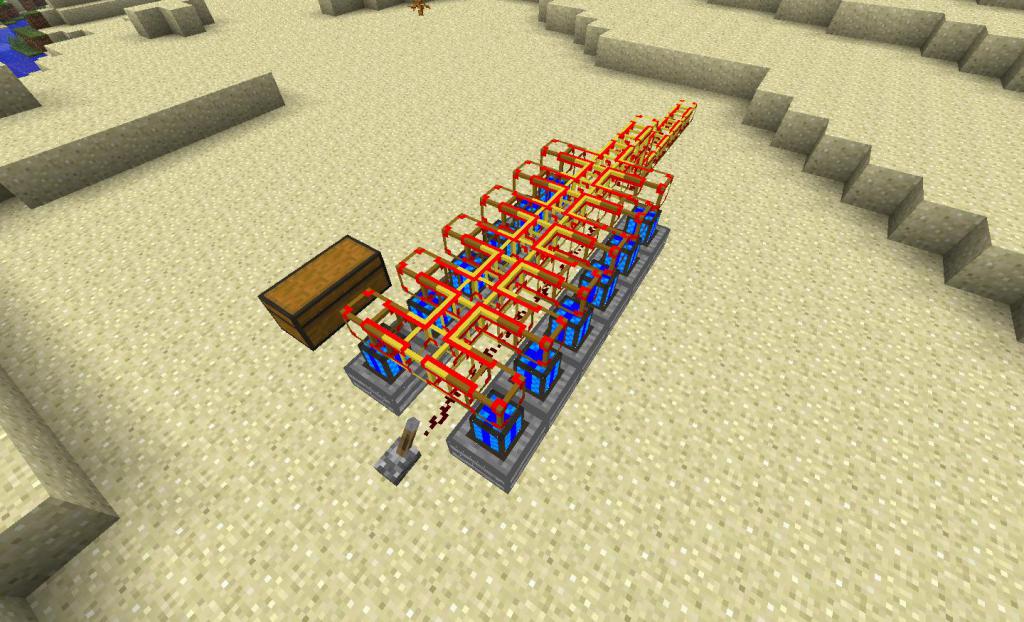

Двигатель Стирлинга [ ]

Двигатель Стирлинга имеет встроенный аккумулятор, поэтому если двигатель не может передать всю сгенерированную энергию, то происходит её накопление внутри. Причём нагрев двигателя зависит от количества накопленной энергии. Температура равна количеству накопленной энергии, делённой на 10.

В отличие от двигателя на красном камне, за один цикл он может передавать различное количество энергии. Постоянна лишь скорость генерирования внутренней энергии при сжигании в нём топлива — 10 RF/t.

Количество передаваемой энергии за один цикл имеет следующие ограничения:

  • За один цикл двигатель способен передать максимум 1000 RF.
  • Некоторые устройства принимают энергию только в небольших количествах. В таком случае двигатель будет передавать ровно столько энергии, сколько принимает устройство за цикл. Например, помпе нужно 10 RF, чтобы выкачать 1 ведро жидкости, и за цикл она может принять только 100 RF. Если подключить к ней двигатель Стирлинга, то он не будет успевать передавать ей всю энергию.
  • Если двигатель успевает за цикл передать всю накопленную энергию, то он не будет нагреваться. И при такой стабильной работе его мощность равна мощности генерации энергии, то есть 10 RF.
  • Если двигатель не успевает за цикл передать всю накопленную энергию, то он будет нагреваться и, соответственно, разгоняться. Это приведет к стабилизации работы при повышенной температуре. В таком случае после того, как топливо прогорит, двигатель ещё будет работать, поскольку останется запас энергии.
  • Максимум накопленной энергии равен 10 000 RF. При этом количестве энергии двигатель нагреется до критической температуры в 250°, а после — сгорит(если сломать и поставить снова, то он заработает).
  • Если двигатель подключить к электрическим трубам, то они будут забирать излишек энергии, поэтому двигатель не будет нагреваться. Также они будут передавать энергию устройствам каждый такт, а не раз за цикл, и в этом случае устройства будут работать быстрее.
Параметры двигателя Стирлинга
Цвет Температура Время цикла,сек Количество энергиигенерируемое за циклRF
Синий 0° — 250° 2,6 520
Зелёный 250° — 500° 1,3 260
Оранжевый 500° — 750° 0,7 140
Красный 750° — 1000° 0,4 80
Топливо для двигателя Стирлинга
Топливо Время сгорания,сек Количество энергии изединицы топлива, RF
Ведро лавы(ведро остаётся) 1 000 (16 мин 40 сек) 200 000
Коксовый уголь (из Railcraft) 320 (5 мин 20 сек) 64 000
Огненный стержень 120 (2 мин) 24 000
Уголь, Торф (из Forestry),Древесный уголь 80 (1 мин 20 сек) 16 000
Древесина, Доски,Деревянная нажимная пластина,Деревянные ступени,Люк, Забор, Ворота,Верстак, Сундук, Блок гриба 15 3 000
Деревянная плита 7,5 1 500
Палка, Саженец 5 1 000

Как работает двигатель Стирлинга

Если рассматривать рабочую схему двигателя Стирлинга на примере альфа-конфигурации, где фиксированное количество воздуха или другого рабочего тела заключено в два цилиндра, один из которых горячий, а другой — холодный, перемещается между ними вперёд и назад. Газ нагревается и расширяется в горячем цилиндре, охлаждается в холодном, там же он сжимается, по ходу отдавая энергию для выполнения механической работы.

Надо отметить, что два поршня соединены с коленчатым валом, но их движения не совпадают по фазе на 90 ° между верхней и нижней частями. Поэтапно это выглядит следующим образом:

  1. Рабочее тело, расширяясь от нагрева, толкает горячий поршень к нижней части цилиндра, поворачивая коленчатый вал. Расширение продолжается, заставляя газ двигаться к холодному цилиндру. Поршень внутри холодного цилиндра, который находится на четверть оборота позади горячего поршня, также толкается вниз.
  2. Газ в максимальном объёме. Импульс маховика на коленчатом валу толкает поршень в горячем цилиндре к вершине его хода, заставляя большую часть газа попадать в холодный цилиндр, толкая холодный поршень вниз. В холодном цилиндре газ охлаждается, давление падает.
  3. Когда горячий поршень достигает вершины своего хода, почти весь газ теперь переместился в холодный цилиндр, где охлаждение продолжается, и рабочее тело сжимается, снижая давление ещё больше, что позволяет холодному поршню подняться. Сила импульса маховика сжимает газ и направляет его обратно к горячему цилиндру.
  4. На этом этапе рабочая жидкость, достигая своего минимального объема, подаётся в горячий цилиндр, где начинает толкать горячий поршень вниз. Газ снова нагревается, его давление увеличивается, он расширяется, толкая горячий поршень вниз во время рабочего хода, и цикл начинается снова.

Регенератор, расположенный в воздушном канале между двумя поршнями, не строго необходим в конструкции двигателя Стирлинга, но служит для повышения эффективности двигателя. Обычно это металлическая или керамическая матрица с большой площадью поверхности, способная поглощать или отдавать тепло. С ее помощью можно снизить расход топлива и повысить общую эффективность рабочего цикла. Канал для переноса газа между двумя цилиндрами по существу мертвое пространство, часто он остается максимально коротким.

Двигатели Стирлинга использовались в различных формах с 1930-х годов в качестве движущей силы для целого ряда транспортных средств с двигателями мощностью 75 кВт и более. Несмотря на то, что ранние разработки были предназначены для автомобильной промышленности, из-за своей низкой удельной мощности двигатель Stirling больше подходит для стационарного применения, а в последние годы его стали больше использовать для производства электрической энергии:

  1. Идеально подходит для использования небольшими комбинированными теплоэнергетическими установками для сбора отработанного тепла. Генераторы двигателя Стирлинга с выходной электрической мощностью от 1 кВт до 10 кВт доступны для бытового применения, а отработанное тепло используется котлом центрального отопления. Общая тепловая эффективность этих установок может достигать 80%.
  2. В некоторых странах такие устройства используются для выработки электроэнергии из тепловой энергии.

Серийные генераторы и микроТЭЦ на двигателе Стирлинга

Однако все эти недостатки не помешали фирме «Филипс» (Philips Stirling Engine), создать для массового производства проект переносного электрогенератора Стирлинга модель MP1002CA ещё в начале 50-х годов.

https://youtube.com/watch?v=LWReC3TSuoA

Он был предназначен для работы от любого горючего, вплоть до пальмового масла, и генерировал 0,2 кВт электроэнергии. Обиходное название – «Генератор для бунгало». Но к моменту производства, выяснилось, что он не может конкурировать по стоимости с аналогами на двигателе внутреннего сгорания. Поэтому их выпустили не более пятнадцати дюжин. И те разошлись по учебным заведениям, для наглядной демонстрации.

В наше время небольшие фирмы разрабатывают аналогичные устройства. Например в г. Магнитогорске, фирма «ЭНЕРГОТОНИКА» выпускает многотопливный мини теплоэлектрогенератор с двигателем Стирлинга ГДС-150.

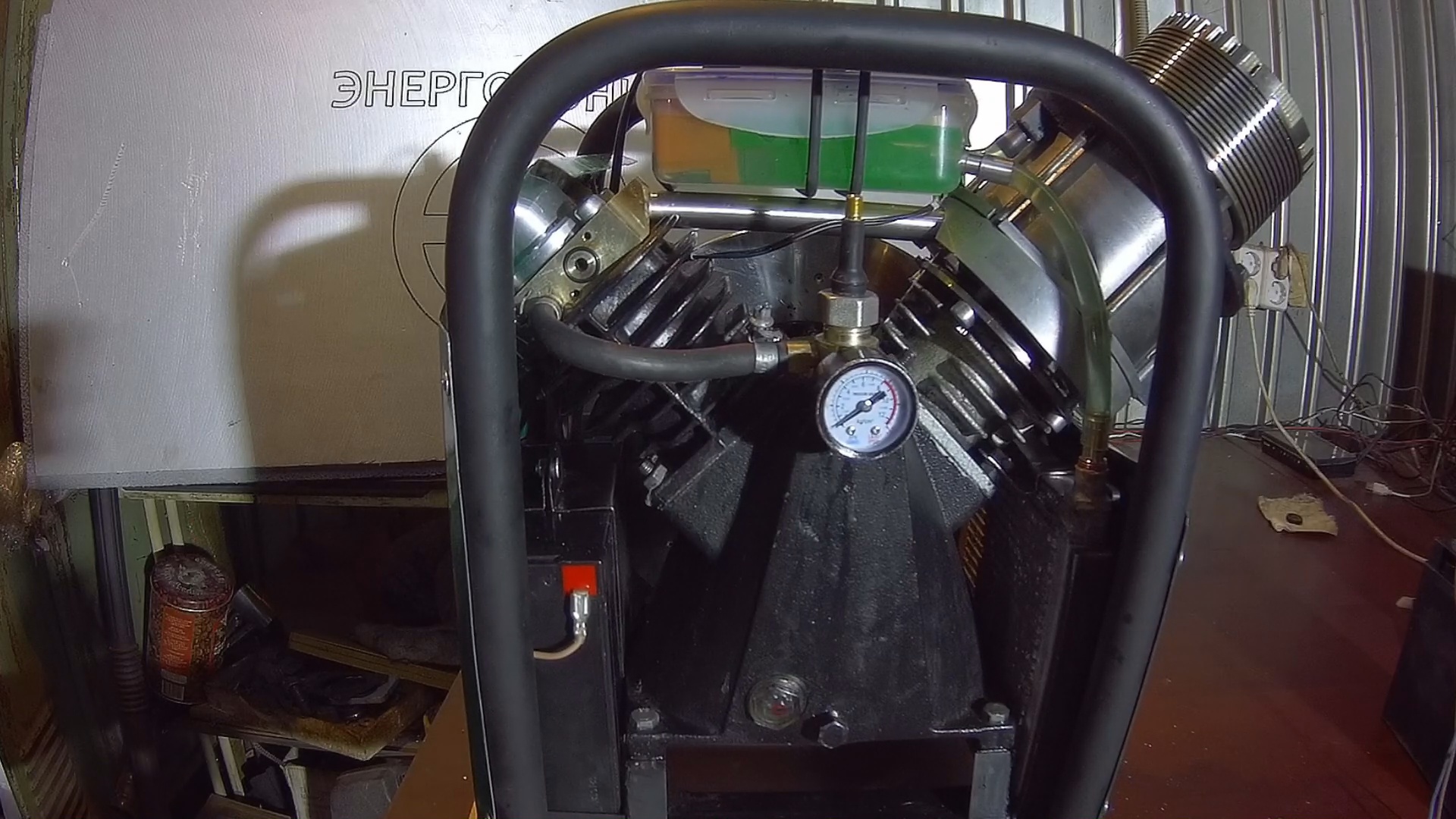

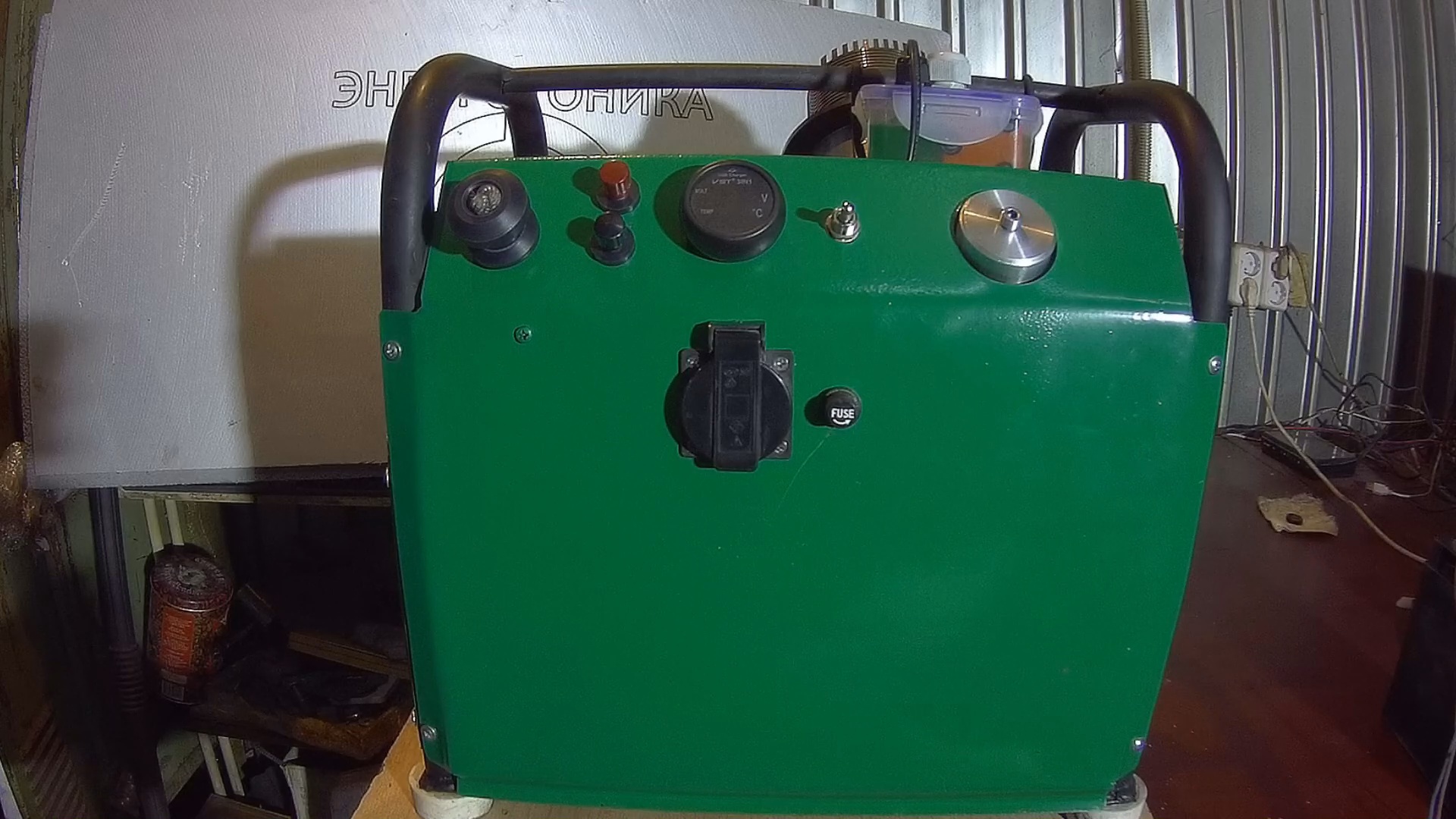

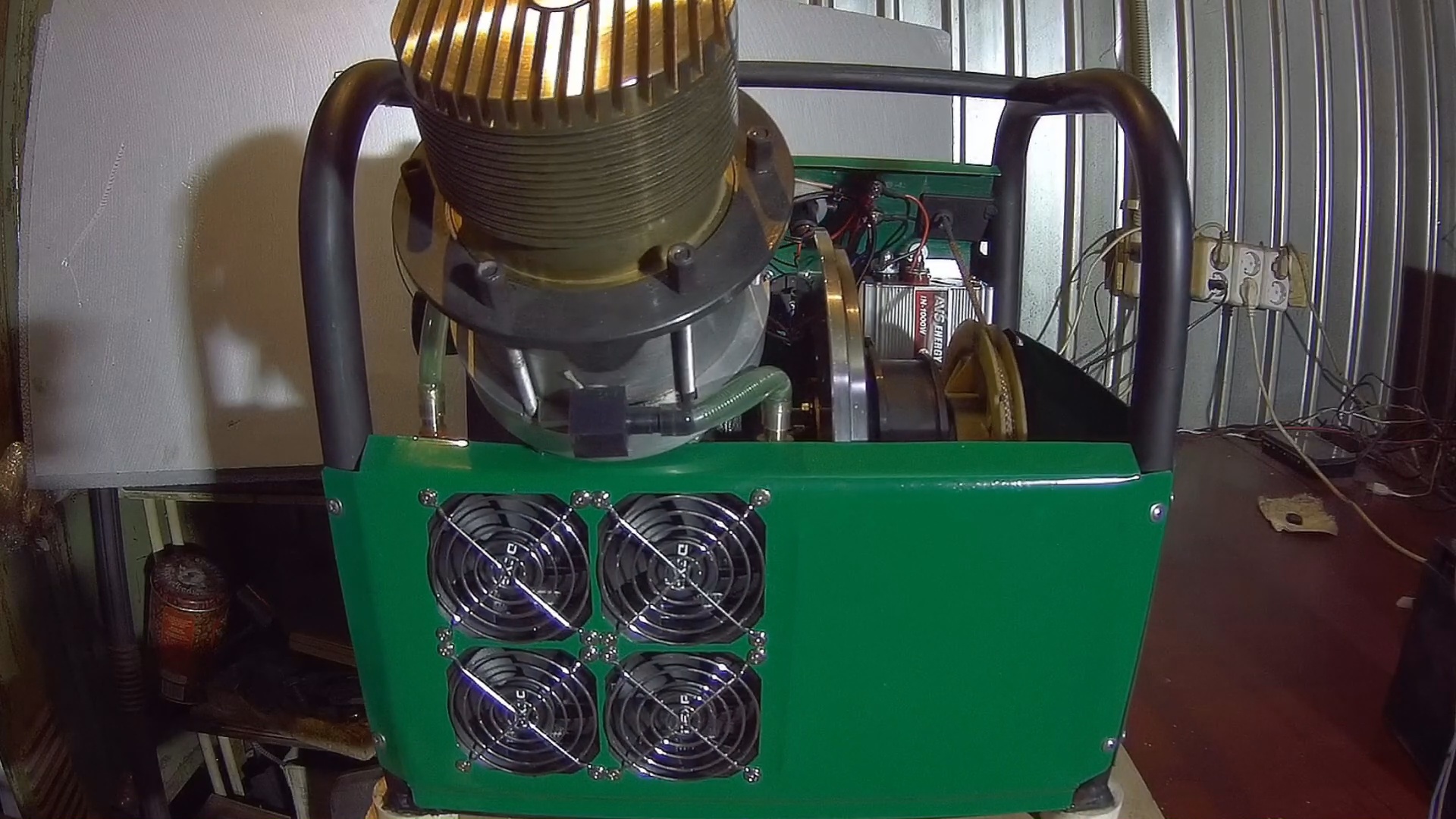

Его масса всего 37 кг, он может работать на любом топливе, хоть на дровах, хоть на газе.

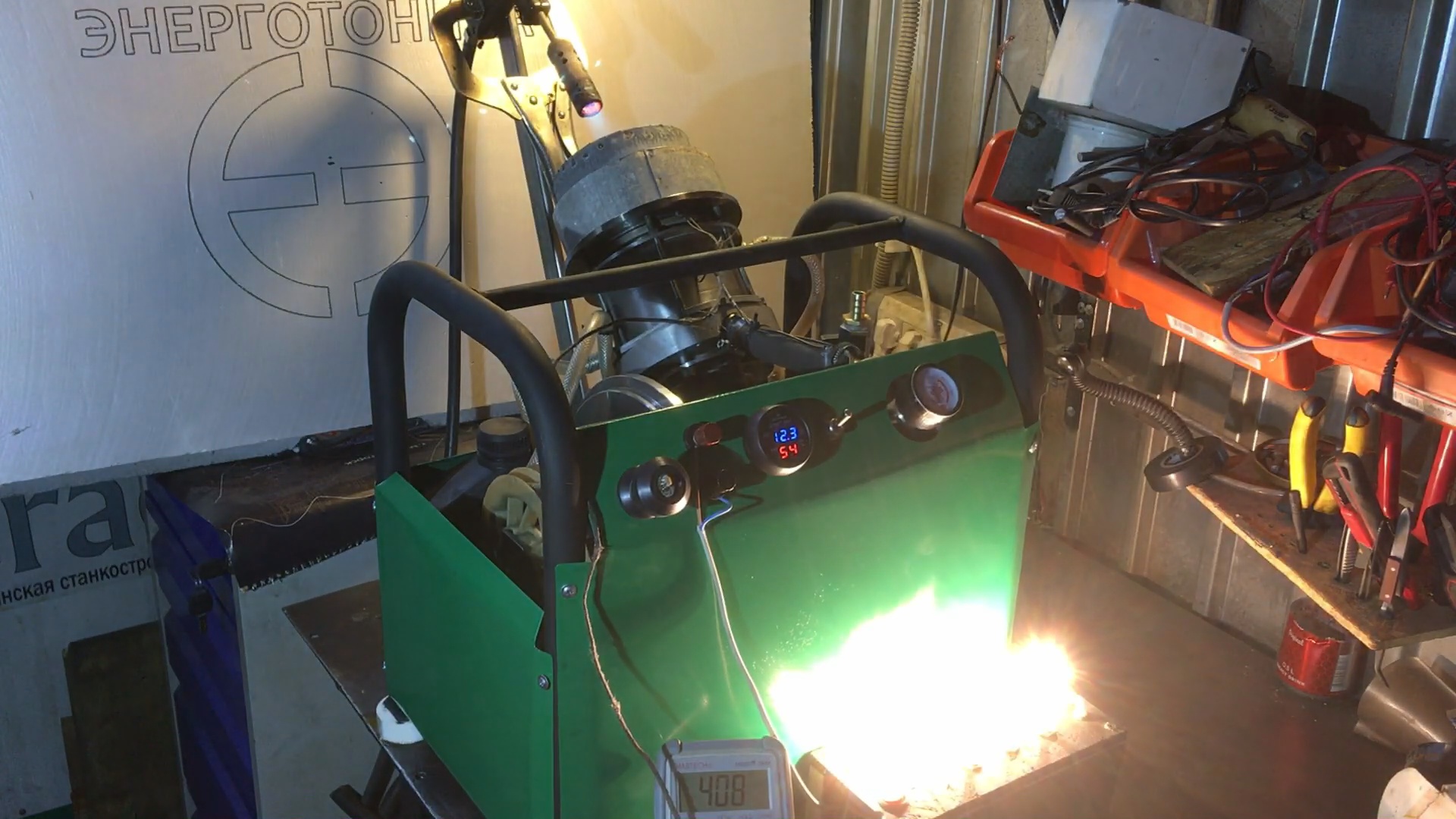

В режиме 7/24 работает несколько месяцев. Но в таком режиме он вырабатывает 0,2 кВт электричества + тепло для отопления. На короткий промежуток устройство выдаёт до 1кВт.

К коттеджу такой источник альтернативной энергии не подключишь, а вот в лесной заимке, охотничьей сторожке, на рыбацком стане или в избушке лесника, или для кемпинга ГДС-150 будет вписываться идеально.

Для частного жилого дома «ЭНЕРГОТОНИКА» под заказ выпускает микроТЭЦ «АМТЭС-5/25ДО». Работает она на дровах (опилки, щепки, стружка), выдаёт в час 5 кВт электроэнергии и 25 кВт тепла, стоит 850 т.р.

Корейская фирма выпускает аналогичное устройство Navien Hybrigen SE.

Немцы выпускают микроТЭЦ VITOTWIN 300-W Mikro-KW. Используя только газ, установка выдаёт 1 кВт электрической энергии и 6 кВт тепла. Стоит более 20,5 т. евро.

Обратите внимание, что все эти микроТЭЦ работают на двигателе Стирлинга. Только в западных странах они называются «m-CHP»

Сложности отечественного производителя

По техническим параметрам, российские микро ТеплоЭлектростанЦии на двигателе Стирлинга ни чем не уступают иностранным аналогам, а даже превосходят их по «всеядности». В ценовом сегменте они тоже выигрывают, но при внимательно изучении, оказывается, что стоимость может быть снижена в 3-5 раз!

Руководитель фирмы «ЭНЕРГОТОНИКА» Виктор Закомолдин дал довольно подробное объяснение. Оказывается в России абсолютно разрушены все производственные мощности, которые раньше выпускали простейшие комплектующие для дизельных двигателей и другие мелкие детали. Закупать их приходится в Китае. А доставка с растаможкой увеличивает стоимость в 7-10 раз! Политика Господдержки, объявленная правительством, оказалась фикцией.

При выходе на серийное производство из отечественных комплектующих, стоимость всей выпускаемой продукции будет снижена в 3,5-5 раз! Какая может быть тогда конкуренция, у немецкой m-CHP ценой 1,7 млн. руб, с отечественной микроТЭЦ за 300 т.р., если по техническим характеристикам Российский аналог уже вышел в отрыв.

С такой микроТЭЦ на двигателе Стирлинга, жильё станет на 100% энергонезависимым. Например, можно поставить коттедж в поле, и к нему не надо будет тянуть линию электропередач и газопровод! А одна проектная разработка этих коммуникаций будет стоить гораздо больше миллиона. Впоследствии, предстоит оплачивать постоянно растущие тарифы на газ и электроэнергию.
В составе магнитогорской микроТЭЦ, имеется бункер на 0,7 куб. м. Одной полной загрузки хватает на 2 суток беспрерывной работы. Тепло можно использовать не только для отопления жилья, но и для бани, хранить в теплоаккумуляторе.
И главное ничего не надо изобретать! Всё уже имеется, но крупные заказчики ориентированы на углеводородные энергоносители, и привязку потребителя к центральным энергосетям.

Может быть после окончания эпидемии коронавируса COVID-19, ситуация начнёт исправляться. Но пока до 70% деталей закупается в Китае, изменений ждать не приходится.

Современные конфигурации Стирлинга

Современная инженерия различает три основных вида подобных двигателей:

  • альфа-стирлинг, отличие которого в двух активных поршнях, расположенных в самостоятельных цилиндрах. Из всех трех вариантов данная модель отличается самой высокой мощностью, обладая самой высокой температурой нагревающегося поршня;
  • бета-стирлинг, базирующийся на одном цилиндре, одна часть которого горячая, а вторая холодная;
  • гамма-стирлинг, имеющий кроме поршня еще и вытеснитель.

Производство электростанции на Стирлинге будет зависеть от выбора модели двигателя, что позволит учесть всю положительные и отрицательные стороны подобного проекта.

Мотор Стирлинга из консервной банки

Для его изготовления вам понадобятся подручные материалы: банка из под консервов, небольшой кусок поролона, CD-диск, два болтика и скрепки.

Электроника для самоделок вкитайском магазине.

Поролон – одни из самых распространенных материалов, которые используются при изготовлении моторов Стирлинга. Из него делается вытеснитель двигателя. Из куска нашего поролона вырезаем круг, диаметр его делаем на два миллиметров меньше внутреннего диаметра банки, а высоту немного больше ее половины.


В центре крышки просверливаем отверстие, в которое вставим потом шатун. Для ровного хода шатуна делаем из скрепки спиральку и припаиваем ее к крышке.

Поролоновый круг из поролона пронизываем посередине винтиком и застопориваем его шайбой сверху и снизу шайбой и гайкой. После этого присоединяем путем пайки отрезок скрепки, предварительно распрямив ее.

Теперь втыкаем вытеснитель в сделанное заранее отверстие в крышке и герметично пайкой соединяем крышку и банку. На конце скрепки делаем небольшую петельку, а в крышке просверливаем еще одно отверстие, но чуть-чуть больше, чем первое.

Из жести делаем цилиндр, используя пайку.

Присоединяем с помощью паяльника готовый цилиндр к банке, так, чтобы не осталось щелей в месте пайки.

Из скрепки изготавливаем коленвал. Разнос колен нужно сделать в 90 градусов. Колено, которое будет над цилиндром по высоте на 1-2 мм больше другого.


Из скрепок изготавливаем стойки под вал. Делаем мембрану. Для этого на цилиндр надеваем полиэтиленовую пленку, немного продавливаем ее внутрь и закрепляем на цилиндре ниткой.

Шатун который нужно будет приделать к мембране, изготавливаем из скрепки и вставляем его в обрезок резины. По длине шатун нужно сделать таким, чтобы в нижней мертвой точке вала мембрана была втянута внутрь цилиндра, а в высшей – напротив – вытянута. Второй шатун настраиваем так же.

Шатун с резиной приклеиваем к мембране, а другой присоединяем к вытеснителю.


Присоединяем паяльником ножки из скрепок к банке и на кривошип пристраиваем маховик. Например, можно использовать СД-диск.


Двигатель Стирлинга в домашних условиях сделан. Теперь осталось под банку подвести тепло – зажечь свечку. А через несколько секунд дать толчок маховику.
