Для начала берем стрелочные индикаторы. Благо их найти на сложно.

Вырезаем 3 прямоугольные пластинки из полистирола толщиной 3 мм и склеиваем дихлорэтаном индикаторы между собой. Пластины нужно подрезать так, чтобы они не выступали за индикаторы по ширине. Это тот именно размер, который в панели усилителя.

В стекле от родного индикатора выпиливаем отверстия и одеваем на индикаторы. Само стекло надо будет немного подточить надфилем для качественной посадки. Опять же крепим дихлорэтаном. Здесь не надо торопиться, все-таки это лицевая панель.

Теперь важный момент!

В верхней части, между индикаторами и стеклом будет небольшой паз. Его не надо выбирать, он такой и есть. Это то место куда встанут SMD светодиоды.

С предварительно припаянными проводами, клеим на каплю суперклея светодиоды.

Вырезаем из полистирола пластину и крепим ее на стойки. Она после склеивания даст жесткость конструкции и будет служить основанием для платы управления.

Это штатное место посадки индикатора. И на фото видно шлейф, которым питалась плата управления (красный штекер). Его мы не трогаем, оставляем как есть.

Теперь можно примерить и конструкцию индикаторов. В дальнейшем она не будет крепиться, а просто прижмется лицевой панелью самого усилителя, за счет того, что плотно садится. Но для проводов светодиодов надо надфилем немного выбрать шасси.

Содержание / Contents

• 1 Схема и печатка платы управления
• 2 Окончательный монтаж
• 3 Файлы
• 4 Обновление схемы и платы индикатора, v.2016 от Датагора

Для начала берем стрелочные индикаторы. Благо их найти на сложно.

Вырезаем 3 прямоугольные пластинки из полистирола толщиной 3 мм и склеиваем дихлорэтаном индикаторы между собой. Пластины нужно подрезать так, чтобы они не выступали за индикаторы по ширине. Это тот именно размер, который в панели усилителя.

В стекле от родного индикатора выпиливаем отверстия и одеваем на индикаторы. Само стекло надо будет немного подточить надфилем для качественной посадки. Опять же крепим дихлорэтаном. Здесь не надо торопиться, все-таки это лицевая панель.

Теперь важный момент!

В верхней части, между индикаторами и стеклом будет небольшой паз. Его не надо выбирать, он такой и есть. Это то место куда встанут SMD светодиоды.

С предварительно припаянными проводами, клеим на каплю суперклея светодиоды.

Вырезаем из полистирола пластину и крепим ее на стойки. Она после склеивания даст жесткость конструкции и будет служить основанием для платы управления.

Это штатное место посадки индикатора. И на фото видно шлейф, которым питалась плата управления (красный штекер). Его мы не трогаем, оставляем как есть.

Теперь можно примерить и конструкцию индикаторов. В дальнейшем она не будет крепиться, а просто прижмется лицевой панелью самого усилителя, за счет того, что плотно садится. Но для проводов светодиодов надо надфилем немного выбрать шасси.

Предисловие

На изготовление индикаторов выходной мощности для своего УНЧ я выбрал схему на транзисторах. Вы спросите: а почему не на микросхемах? — постараюсь объяснить плюсы и минусы.

Из плюсов можно отметить то, что собирая на транзисторах можно максимально гибко отладить схему индикатора под нужные вам параметры, выставить нужный диапазон индикации и плавность реакции как вам нравится, количество ячеек индикации — да хоть сотня, лишь бы терпения хватило на их регулировку.

Также ожно использовать любое питающее напряжение(в пределах разумного), спалить такую схему очень сложно, в случае неисправности одной ячейки можно быстро все исправить. Из минусов хочу отметить то что на наладку данной схемы по своим вкусам придется потратить немало времени. Делать на микросхеме или транзисторах — решать вам, исходя из ваших возможностей и потребностей.

Индикаторы выходной мощности собираем на самых распространенных и дешевых транзисторах КТ315. Думаю, каждый радиолюбитель хоть раз в своей жизни сталкивался с этими миниатюрными цветными радиокомпонентами, у многих они валяются пачками по несколько сотен и без дела.

Рис. 1. Транзисторы КТ315, КТ361

Шкала моего УНЧ будет логарифмическая, исходя из того что максимальная выходная мощность будет порядка 100Ватт. Если сделать линейную то при 5 Ваттах ничего не будет даже светиться или же придется делать шкалу на 100 ячеек. Для мощных УНЧ нужно чтобы между мощностью на выходе усилителя и количеством светящихся ячеек была логарифмическая зависимость.

↑ Обновление схемы и платы индикатора, v.2016 от Датагора

Сергей Топорский подсказал нам несколько недочётов на схеме и плате. Спасибо, Сергей! Напишите в комментах, как вам результаты. Мы решили всё поправить. Например, немного дополнили схему, оптимизировали трассировку и подписали все элементы согласно схеме. Резистор R* (200…270 Ом) следует рассчитать или подобрать в зависимости от параметров светодиодов, использованных для подсветки индикаторов.

В архиве — схема и чертёж платы v.2016 от Датагора 75х34 мм, плюс исходный размер 91х39 мм: ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Спасибо за внимание!

Схема

Её основой является советская микросхема К157ДА1, двухканальный двухполупериодный выпрямитель среднего значения сигналов. Напряжение питания схемы лежит в широком диапазоне напряжений, от 12 до 16 вольт, т.к. схема содержит стабилизатор на 9 вольт (VR1 на схеме). Если использовать стабилизатор в металлическом корпусе ТО-220, то напряжение можно подавать вплоть до 30 вольт. Подстроечные резисторы R1 и R2 регулируют уровень сигнала на входе микросхемы. Схема не критична к номиналам используемых компонентов. Можно экспериментировать с ёмкостями конденсаторов С9, С10, которые влияют на плавность хода стрелки, а также с резисторами R7 и R8, которые задают время обратного хода стрелки. In L и In R на схеме подключаются к источнику звука, в качестве которого может выступать любое устройство с линейным выходом – будь то компьютер, плеер или телефон. (cкачиваний: 223)

↑ Хочу стрелочный!

И прошло много лет. И вот я неспешно (иногда кажется, что слишком неспешно) собираю усилитель на лампах. И всем давно уже понятно, что индикатор уровня на усилителе — плюшка. Тем более сейчас, когда каналы в источнике практически никогда не отличаются по уровню, и понятие «регулятор стереобаланса» кануло в лету. И тем не менее — хочу стрелочный «показометр» на переднюю панель, и все тут! Аскетичного дизайна, с желтой подсветкой

Так как индикатор-показометр не является важной частью усилителя (на скорость и стабильность не влияет), то его постройка-настройка велась уже на звучащем агрегате. Сама головка индикатора была выбрана и приобретена давно:

Удалось найти сдвоенную, с желтоватой панелью. Подсветка от производителя была сделана коаксиальной лампой накаливания на 12 Вольт. Которая была успешно заменена на 4 желтых светодиода. Но это случилось позже. А пока что пришлось задуматься, как же микроамперметры подключать к выходу усилителя? А подключать надо через специальный логарифмический усилитель, т. к. динамический диапазон звука намного больше, чем диапазон работы микроамперметра. Теоретически это все знают, кто сталкивался с самодельными стрелочными индикаторами.

Предисловие

На изготовление индикаторов выходной мощности для своего УНЧ я выбрал схему на транзисторах. Вы спросите: а почему не на микросхемах? — постараюсь объяснить плюсы и минусы.

Из плюсов можно отметить то, что собирая на транзисторах можно максимально гибко отладить схему индикатора под нужные вам параметры, выставить нужный диапазон индикации и плавность реакции как вам нравится, количество ячеек индикации — да хоть сотня, лишь бы терпения хватило на их регулировку.

Также ожно использовать любое питающее напряжение(в пределах разумного), спалить такую схему очень сложно, в случае неисправности одной ячейки можно быстро все исправить. Из минусов хочу отметить то что на наладку данной схемы по своим вкусам придется потратить немало времени. Делать на микросхеме или транзисторах — решать вам, исходя из ваших возможностей и потребностей. Индикаторы выходной мощности собираем на самых распространенных и дешевых транзисторах КТ315. Думаю, каждый радиолюбитель хоть раз в своей жизни сталкивался с этими миниатюрными цветными радиокомпонентами, у многих они валяются пачками по несколько сотен и без дела.

Рис. 1. Транзисторы КТ315, КТ361

Шкала моего УНЧ будет логарифмическая, исходя из того что максимальная выходная мощность будет порядка 100Ватт. Если сделать линейную то при 5 Ваттах ничего не будет даже светиться или же придется делать шкалу на 100 ячеек. Для мощных УНЧ нужно чтобы между мощностью на выходе усилителя и количеством светящихся ячеек была логарифмическая зависимость.

Индикатор уровня звукового сигнала

Сейчас стало модным для визуальной индикации уровня сигнала использовать светодиоды и светодиодные матрицы, чему способствовал, в значительной степени, выпуск микросхем типа LM3915.

Но со временем мода проходит, и хочется чего-то оригинального, которого нет у других.

И тут вспоминается старая добрая схема на газоразрядном индикаторе ИН-13, способная создать такой красивый эффект, что любой светодиод побледнеет от зависти! ИН-13 представляет собой индикатор тлеющего разряда в виде стеклянной трубки длиной 130 мм.

   А – анод, Э – экран, К – катод, Кв – вспомогательный катод, А0 – анод нулевой, А1-А4 – группа анодов, Ап – анод последний.

Технические характеристики газоразрядных индикаторов

Существует 2 варианта схем индикатора звука с ИН-13 — простая, с питанием от сети 220 В, и посложнее — с DС-DC преобразователем и операционным усилителем на входе.

Первая схема довольна старая, но довольно простая и может пригодится начинающим радиолюбителям в качестве индикатора выходного сигнала усилителя. Можно использовать её и в качестве линейного вольтметра, немного изменив входную часть. Транзистор можно применить и какой-нибудь современный высоковольтный.

В своём случае решил собрать по более сложной, чтоб не связываться с небезопасным сетевым питанием. При кажущейся сложности, она заработала практически с первого включения.

Вся конструкция, включая повышающий инвертор 12-120 В для питания анодного напряжения, уместилась на одной небольшой плате. Это стало возможным благодаря применению SMD деталей.

Транзисторы MPSA42 должны быть высоковольтные, а не обычные КТ315. Заменимы на любые с напряжением коллектора от 200 В и более.

ОУ ставьте любые аналогичные — TL062, TL082 и так далее.

Настройка индикатора звука

Настройка сводится к установке уровня яркости света, с помощью подстроечного резистора Р5. Он определяет напряжение на аноде 120 В. Элементы Р1-4 нужны для установки нуля шкалы и максимального размаха.

Индикаторы с использованием логических элементов

Эти устройства находят применение в схемах, в которых в качестве элемента, сигнализирующего о достижении входным сигналом уровня, достаточного для срабатывания логического компонента, используется светодиод или LED-сигнализатор. Он будет светиться в течение времени, пока уровень напряжения на входе схемы будет достаточен для открытого состояния логической схемы и, соответственно, протеканию тока через светодиод и для его свечения.

В этих схемах светодиодных индикаторов уровня сигнала используется свойство триггера Шмидта (Шмитта) — сохранять свои устойчивые состояния. В первом из них на выходе силового элемента присутствует положительное напряжение источника питания. Другая ситуация соответствует случаю его закрытого состояния и при отсутствии положительного напряжения на выходе. Таким образом, триггер может служить индикатором уровня сигнала, присутствующего на входе схемы.

Нагрузкой логической схемы выступает биполярный транзистор n-p-n проводимости, включенный по схеме усилителя с общим эмиттером (ОЭ). В его коллекторную цепь включен светодиод, который сигнализирует о превышении уровня входного сигнала , установленного элементами схемы.

Количество используемых триггеров определяет число контролируемых уровней звукового сигнала. 2 или 3 микросхемы, имеющих в одном корпусе по 4 логических элемента, позволяют создать индикатор своими руками, в котором практически не наблюдается ступенчатая зависимость изменения показаний.

Стрелочная головка

Найти в продаже советские стрелочные головки сейчас не трудно, их существует множество видов, разных форм и размеров. Я использовал небольшую стрелочную головку М42008, она не занимает много места и красиво выглядит. Для этой схемы подойдёт любая головка с током полного отклонения 10-100 микроампер.

Для полноты картины можно также заменить родную шкалу, проградуированную в микроамперах, на специальную звуковую, отградуированную в децибелах. Однако подключать стрелочную головку к схеме нужно не напрямую, а через подстроечный резистор номиналом 1-2 мегаома. Средний его контакт подключается к любому из крайних и подключается к плате, а оставшийся контакт подключается непосредственно к головке, как видно на фото ниже.

Стрелочная головка

Найти в продаже советские стрелочные головки сейчас не трудно, их существует множество видов, разных форм и размеров. Я использовал небольшую стрелочную головку М42008, она не занимает много места и красиво выглядит. Для этой схемы подойдёт любая головка с током полного отклонения 10-100 микроампер. Для полноты картины можно также заменить родную шкалу, проградуированную в микроамперах, на специальную звуковую, отградуированную в децибелах. Однако подключать стрелочную головку к схеме нужно не напрямую, а через подстроечный резистор номиналом 1-2 мегаома. Средний его контакт подключается к любому из крайних и подключается к плате, а оставшийся контакт подключается непосредственно к головке, как видно на фото ниже.

Принципиальная схема и печатная плата модуля управления

Здесь можно скачать чертеж Layout для печатной платы: scaler_indicator-LayoutТеперь необходимо установить плату на устройстве с индикаторами, закрепить в усилителе и можно делать подключение.

Коннектор схемы управления индикаторами имеется питающее напряжение 24v, но это нормально, потому что на стабилизатор напряжения КРЕН 7809 можно спокойно подавать до 36v, а на выходе получить нужные 9v. А также выходной сигнал обоих каналов. Провода я паял непосредственно к разъему, затем заизолировал, а провода стянул капроновым хомутиком.

Завершающий этап монтажа

Прежде чем устанавливать корпус на шасси усилителя необходимо подстроить переменным резистором, установленном на управляющей плате, нужный предел значения стрелочных индикаторов. И после этого ставим на место корпус и можно приступать к испытанию.

Цифровой VU meter с OLED дисплеем на Arduino, он же измеритель уровня звука, можно собрать на Ардуино платформе. Устройство довольно простое, для начинающих это будет полезный опыт. Разумеется, как высокоточный прибор измерения уровня звука оно не годится, но как показометр в любой УНЧ — вполне.

Принципиальная схема

Схема до безобразия проста и состоит из одинаковых ячеек, каждая из которых настроена на индикацию нужного уровня напряжения на выходе УНЧ. Вот схема на 5 ячеек индикации:

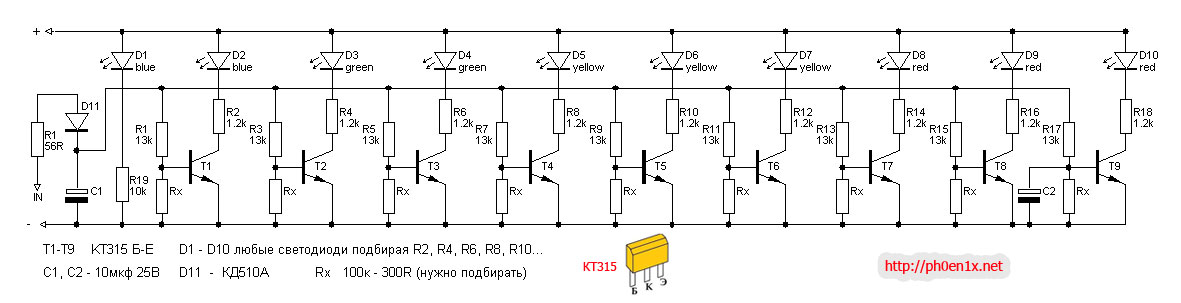

Рис. 2. Схема индикатора выходной мощности УНЧ на транзисторах КТ315 и светодиодах
