Тележка для лодки пвх, телега для перевозки и транспортировки, как сделать своими руками

Тележка для перевозки грузов

Наиболее распространен двухколесный вариант. Такая тележка легко управляется, в ней удобно перевозить грузы любого вида, не застревает в песке.

Одноколесная тачка не так устойчива, потребует некоторых навыков в управлении, зато выгрузку из нее можно производить как вперед, так и влево/вправо.

Четырехколесный вариант подходит для транспортировки тяжелых и крупногабаритных грузов, такое приспособление часто делается в виде платформы без бортов с низкой посадкой для облегчения погрузки и выгрузки.

Чтобы сделать тележку для перевозки своими руками можно использовать любые подручные материалы. Старая бочка из-под ГСМ, фанера, металлический уголок, кроватные спинки, доски, бруски, ПВХ-трубы, листы жести или алюминия – подойдет все. Смастерить можно даже колеса.

История и цели создания

Лодка под названием Казанка 2М была выпущена взамен старой версии. Их конструкция почти полностью идентична, так как инженеры–разработчики в течение нескольких лет вели работу над исследованием недоработок предшественницы и их устранением в новой модификации.

Моторка осталась в памяти, как самая большая из всех, выпускавшихся отечественной промышленностью. Процесс создания длился с 1968 до 1971 г. Через год она была представлена общественности и появилась на прилавках магазинов. Почти одновременно с ней завод начал изготовление уже следующей модели, поэтому производство старой было недостаточно долгим для насыщения рынка и вскоре прекратилось. Именно это является причиной ценности данной версии.

Видео лодки Казанка 2М:

Что собой представляет тележка для лодочного мотора

Тележка для лодочного мотора представляет собой металлическую конструкцию с колесами на оси, позволяющая навешивать и перевозить мотор. Самая простая конструкция состоит из металлического каркаса (стойки) с прикрепленным шасси (два колеса), опорной платформы, позволяющей удерживать закрепленный на тележке мотор в вертикальном положении на земле (другой поверхности), чтобы мотор с тележкой не падал.

В качестве крепления мотора к тележке также используют ремни, хомуты. Хомуты и ремни могут быть изготовлены из прочной ткани или резины. Если в качестве крепления мотора к тележке используются только ремни или хомуты, то они должны иметь крепкую фурнитуру.

При транспортировке мотора они будут испытывать сильные нагрузки при тряске, чтобы удержать тяжелый мотор. Мотор может иметь одновременно крепление как в горизонтальном направлении (к фальш-транцу), и в вертикальном направлении (нижней части дейдвуда). К каркасу может крепиться ручка для удобства перемещения.

Для транспортировки в горизонтальном положении используются дополнительные колеса, установленные на оси ручки. Для них целесообразнее применять колеса меньшего размера, так как они несут вспомогательную функцию при закатывании в багажник или прицеп.

Существует множество конструктивных решений, упрощающих и облегчающих жизнь водомоторника при использовании тележки для мотора. Тележка в зависимости от модели позволяет абсолютно без поднятия мотора перемещать его, грузить, выгружать, устанавливать на транец и снимать с транца, а также хранить мотор в вертикальном положении.

Что можно приобрести

Если рассматривать серийные модели, то популярностью пользуются следующие:

Morlab

Тележка российского производства, компания активно занимается рекламой и всячески двигает свой товар на рынке. Такая телега может быть использована для любого мора весом не более 60 кг. Она сделана из лёгкого и не подверженного коррозии сплава.

• Собственный вес – 6 килограмм;
• Габариты – длина в собранном состоянии – 230 мм; длина в рабочем состоянии – 530 мм; высота в собранном состоянии – 560 мм; высота в рабочем состоянии – регулируется; ширина – 390 мм.
• Трансформируются под размер мотора.
• Ручка выдвигается на удобную длину.
• Колёса, диаметром 23 см, проходимы на проблемном грунте, изготовлены без надувных камер, а, значит, не подвержены проколам.
• Средняя цена – 7500 рублей.

Стоимость внушительная, но и отзывы хорошие.

ТМ -2 и ТМ -1

Тележка российского производства, предназначена для перемещения подвесного мотора, весом до 90 кг, а также бака для топлива, можно перевозить собранную надувную лодку. Изготовлена из сплава алюминия с магнием, легкого и прочного.

• Конструкция разборная, но для приведения тележки в рабочее состояние никаких инструментов не требуется. Имеется багажное отделение для установки канистры с топливом.
• Габариты — длина в собранном состоянии 975 мм, в рабочем – 770 мм; высота в собранном состоянии 295 мм, в рабочем -1220 мм; ширина – 595 мм.
• Колёса диаметром 25 см, пневматические.
• Средняя цена – 7000 рублей

Модель М-1 отличается от М-2 отсутствием багажника для перевозки канистры с топливом. Средняя стоимость модели М-1 – 65000 рублей.

Тележка «Компакт — Плюс»

Конструкция российского производства, изготовлена из стали, предназначена для перевозки подвесных моторов мощностью до 15 л.с, очень компактная.

• Колеса диаметром – 26 см.
• Средняя цена — 4200.

Более простая модель «Компакт», имеет колёса диаметром 154 мм, стоимость – 2900 рублей.

Техномарин

Производитель –«Техномарин» предлагает несколько моделей для перевозки моторов различного веса.

• 183201Т — используется для моторов весом до 100 кг., сделана из стали, оборудована выдвижной ручкой, габариты 1000х240х240 мм, собственный вес 15 кг. Колёса надувные — 254 мм. Стоимость — 4500 рублей.
• 183202Т — модель аналогична 183201Т,  дополнительно снабжена колесами на ручке для удобной погрузки в автомобиль. Стоимость — 4700 рублей.
• 770011Т -предназначается для моторов до 30 л.с., стоимость 4250 рублей.

Тележки под конкретные моторы

Безусловно, ведущие производители лодочных моторов, такие как Suzuki, Honda, Nissan Marine и другие, также побеспокоились об их транспортировке. Возможно приобрести, так называемые, родные модели, но цена будет высокой, с учетом роста валюты, больше 10 000 рублей, в зависимости от конкретного образца.

Адреса в Москве и СПБ, где можно приобрести тележки

1. Г. Москва Мотосалон «Прокатись.ru», Каширское шоссе д.61, Автомобильный торговый центр «Москва», павильон № 17, т.8 (495)646-88-68; 215-08-31.
2. Магазин – салон «Лодки-моторы» г.Москва 14 км. МКАД, р-к «Садовод», павильон НП-4, т. 7(495)972-88-00; 091-85-75; 546-88-00.
3. Г.Санкт — Петербург ТД «Техномарин» розничный магазин, ул.Софийская д.14, т. +7(812)7061050; 7061059.
4. Г.Санкт-Петербург «Аквамаркет» пр.Обуховской обороны 86 К, ворота 3, подъезд № 4 7 т.(812) 648-58-77; 924-98-19.

Водомет своими руками

Рассмотрим, как сделать водомет для лодки своими руками. Хитрые на выдумку умельцы придумали два варианта самодельных водометов.

На базе лодочного мотора

Как показал опыт, наиболее удачные самодельные водометы получаются из лодочного мотора «Ветерок-12». Но можно использовать и любой другой. Обычно применяют старые модели: «Москва», «СМ-557-9Л», «Стрела» и т.п. Главное преимущество «Ветерка» — в распространенности и доступности необходимых деталей.

Водовод можно размещать как снаружи лодки, так и внутри нее. Второй вариант применяется чаще, так как при наружном расположении увеличивается гидродинамическое сопротивление плавсредства. Некоторые элементы водовода изготавливают из труб, другие – сваривают из заготовок, вырезанных из листа нержавеющей стали.

Водомет на «Ветерке»

Придать заготовкам нужную форму можно с помощью оправки (вручную) либо гибочных вальцов. Лопасти рабочего колеса вырезаются из того же материала. Затем их подвергают профилировке и и приваривают к ступице.

На этапе проектирования модель водовода можно сделать из папье-маше. Затем ее достаточно будет разрезать, чтобы получить выкройку для заготовки-развертки.

Передача вращения от двигателя осуществляется посредством обычного штатного редуктора. Он крепится к главному дейдвуду мотора при помощи специального фланца.

Водоизмещение этой версии самодельного водомета составляет 450 кг. Благодаря ему судно может развивать скорость до 20 – 25 км/ч и выполнять глиссирование.

На базе центробежного насоса

Нагнетательный механизм этого аппарата приводится в движение двигателем Intek мощностью в 5 л.с. производства Briggs & Stratton.

Насос развивает напор в 35 м и имеет 2-дюймовые патрубки всаса и нагнетания. Его стоимость составляет около 300 долларов.

Насос устанавливается в лодке, после чего к нему со стороны всаса присоединяется 2-дюймовая ПВХ-труба. Через отверстие в носовой части днища лодки ее нужно вывести в воду, снабдив патрубком с сетчатым фильтром – это будет водозаборник.

На резьбу нагнетательного патрубка навинчивается высоконапорный штуцер с выходным отверстием диаметром 24 мм. Подойдет изготовленный из упрочненного винила – такие сегодня продаются в любом магазине для садоводов и огородников. Роль сопла также будет возложена на отрезок ПВХ-трубы, имеющей тот же, что и у штуцера, диаметр. Для подсоединения штуцера к соплу следует использовать резиновый шланг.

Не стоит опускать сопло в воду. Вопреки распространенному мнению, такой прием не ускорит, а замедлит лодку, так как приведет к возникновению кавитации.

Величина реактивной тяги, развиваемой таким водометом, зависит от суммарной длины всасывающей и нагнетательной магистралей.

Поскольку гидравлическое сопротивление возрастает с уменьшением диаметра трубы и увеличением скорости движения жидкости в ней, выгоднее всего установить насос как можно ближе к корме, чтобы длина сопла оказалась минимальной.

При таких условиях насос при максимальных оборотах двигателя развивал напор примерно в 20 метров водного столба (2 атм), благодаря чему лодка набрала скорость до 8 км/ч.

Испытателя подобного водомета может подстерегать неприятность: напорный штуцер довольно легко откручивается потоком воды, причем сила его воздействия настолько велика, что удержать деталь от вращения вручную нет никакой возможности.

Смазывание патрубка клеем перед навинчиванием штуцера желаемого эффекта не дает – штуцер все равно срывает. Рекомендуется разработать для резьбового штуцера дополнительное крепление либо использовать насос и штуцер с фланцами.

Практические советы по установке поддона для душа смотрите на этой странице.

Особенности тележки для лодочного мотора

Описание

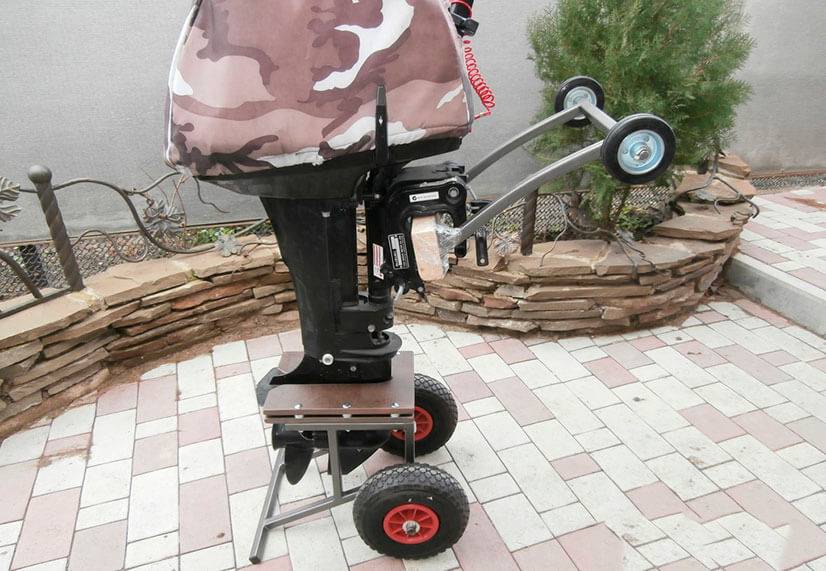

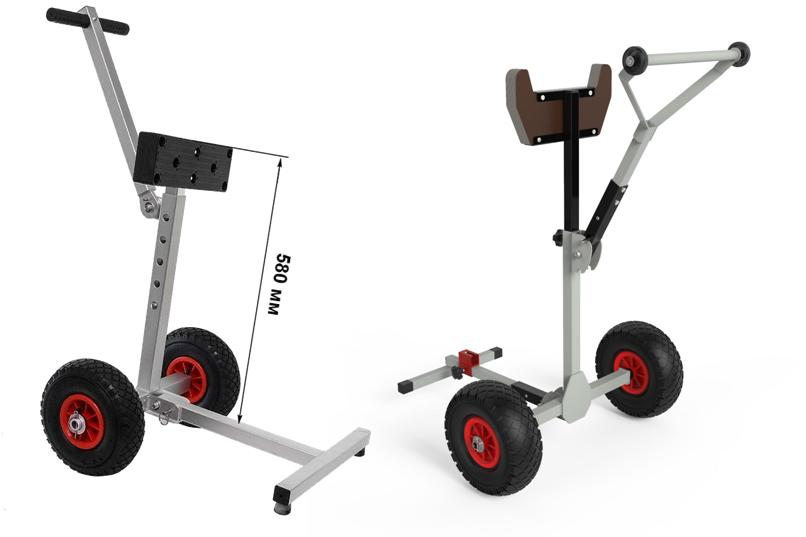

Основным составными частями данного простого, но в то же время надежного транспортного приспособления для подвесного двигателя плавсредства являются:

• Каркас – сварная конструкция из профиля квадратного сечения. Состоит каркас из двух длинных профилей соединенных поперечным усилителем на уровне опорной платформы. К верхним и нижним концам каркаса под прямым углом приварены короткие профиля с отверстиями для фиксирующей шпильки и шплинтов (болтов) крепления нижней ручки.
• Шасси — состоит из оси и двух бескамерных колес, привариваемых в нижней части каркаса.
• Опорная платформа – площадка из плотного материала с вырезом для фиксации в ней ноги мотора –«дейдвуда». Крепиться при помощи болтов под прямым углом к поперечному усилителю каркаса
• Нижняя ручка – «г»-образная вставляется внутрь приваренных к нижним концам каркаса профилям. Фиксируется при помощи шплинтов или болтов с барашковыми гайками
• Ручка-транец (транспортная) — состоит из 4 профилей (короткий-длинный) сваренных попарно под прямым углом друг к другу. Концы длинных профилей профилем с установленными на нем небольшими колесиками. Концы коротких профилей соединены усилителем, к которому прикручена толстая и широкая деревянная доска.

Принцип работы

Весь процесс крепления мотора, его навески на транец при помощи такого приспособления достаточно прост и не требует значительных усилий:

• Тележку устанавливают в вертикальное положение.
• « Дейдвуд» фиксируют в вырезе опорной платформы и пристегивают к каркасу ремнем.
• Отверстие транцевой струбцины совмещают с отверстиями в приваренных к верхней части каркаса коротких профилях, вставляют длинную шпильку из прочного металла. Для фиксации шпильки с двух ее концов применяют прочные шплинты.
• Транцевую струбцину крепят к доске ручки-транца.
• Зафиксированный таким образом мотор грузят в багажное отделение автомобиля и перевозят к месту рыбалки.
• Для установки мотора на лодку тележку аккуратно вытягивают из машины и поставив в вертикальное положение катят к ней.
• Подкатив тележку к лодке, ее разворачивают транспортной ручкой к опорной площадке для крепления мотора — транцу.
• Ослабив транцевую струбцину транспортную ручку снимают.
• Тележку с мотором наклоняют таким образом, чтобы транцевая струбцина попала на транец и, зажимая транцевую струбцину, фиксируют его на лодке.
• Снимая шплинты, вытягивают фиксирующую шпильку.
• Тележку снимают и кладут в багажное отделение автомобиля.

Для того чтобы после окончания рыбалки  снять мотор с лодки выполняют описанные в самом начале операции.

После окончания рыбалки, тележку с укрепленной на ней мотором хранят в горизонтальном положении на балконе, в отапливаемом гараже.

Что можно приобрести

Если рассматривать серийные модели, то популярностью пользуются следующие:

Morlab

Тележка российского производства, компания активно занимается рекламой и всячески двигает свой товар на рынке. Такая телега может быть использована для любого мора весом не более 60 кг. Она сделана из лёгкого и не подверженного коррозии сплава.

• Собственный вес – 6 килограмм;
• Габариты – длина в собранном состоянии – 230 мм; длина в рабочем состоянии – 530 мм; высота в собранном состоянии – 560 мм; высота в рабочем состоянии – регулируется; ширина – 390 мм.
• Трансформируются под размер мотора.
• Ручка выдвигается на удобную длину.
• Колёса, диаметром 23 см, проходимы на проблемном грунте, изготовлены без надувных камер, а, значит, не подвержены проколам.
• Средняя цена – 7500 рублей.

Стоимость внушительная, но и отзывы хорошие.

ТМ -2 и ТМ -1

Тележка российского производства, предназначена для перемещения подвесного мотора, весом до 90 кг, а также бака для топлива, можно перевозить собранную надувную лодку. Изготовлена из сплава алюминия с магнием, легкого и прочного.

• Конструкция разборная, но для приведения тележки в рабочее состояние никаких инструментов не требуется. Имеется багажное отделение для установки канистры с топливом.
• Габариты — длина в собранном состоянии 975 мм, в рабочем – 770 мм; высота в собранном состоянии 295 мм, в рабочем -1220 мм; ширина – 595 мм.
• Колёса диаметром 25 см, пневматические.
• Средняя цена – 7000 рублей

Модель М-1 отличается от М-2 отсутствием багажника для перевозки канистры с топливом. Средняя стоимость модели М-1 – 65000 рублей.

Тележка «Компакт — Плюс»

Конструкция российского производства, изготовлена из стали, предназначена для перевозки подвесных моторов мощностью до 15 л.с, очень компактная.

• Колеса диаметром – 26 см.
• Средняя цена — 4200.

Более простая модель «Компакт», имеет колёса диаметром 154 мм, стоимость – 2900 рублей.

Техномарин

Производитель –«Техномарин» предлагает несколько моделей для перевозки моторов различного веса.

• 183201Т — используется для моторов весом до 100 кг., сделана из стали, оборудована выдвижной ручкой, габариты 1000х240х240 мм, собственный вес 15 кг. Колёса надувные — 254 мм. Стоимость — 4500 рублей.
• 183202Т — модель аналогична 183201Т,  дополнительно снабжена колесами на ручке для удобной погрузки в автомобиль. Стоимость — 4700 рублей.
• 770011Т -предназначается для моторов до 30 л.с., стоимость 4250 рублей.

Тележки под конкретные моторы

Безусловно, ведущие производители лодочных моторов, такие как Suzuki, Honda, Nissan Marine и другие, также побеспокоились об их транспортировке. Возможно приобрести, так называемые, родные модели, но цена будет высокой, с учетом роста валюты, больше 10 000 рублей, в зависимости от конкретного образца.

Адреса в Москве и СПБ, где можно приобрести тележки

1. Г. Москва Мотосалон «Прокатись.ru», Каширское шоссе д.61, Автомобильный торговый центр «Москва», павильон № 17, т.8 (495)646-88-68; 215-08-31.
2. Магазин – салон «Лодки-моторы» г.Москва 14 км. МКАД, р-к «Садовод», павильон НП-4, т. 7(495)972-88-00; 091-85-75; 546-88-00.
3. Г.Санкт — Петербург ТД «Техномарин» розничный магазин, ул.Софийская д.14, т. +7(812)7061050; 7061059.
4. Г.Санкт-Петербург «Аквамаркет» пр.Обуховской обороны 86 К, ворота 3, подъезд № 4 7 т.(812) 648-58-77; 924-98-19.

Сборка – особенности и схема

Главное здесь, безусловно, размеры прицепа для лодки. Это определяющий фактор. В качестве основы используется обычный транспортный прицеп, который почти наверняка есть у вас в гараже.

Большую роль играет ширина плавательного средства, поскольку именно это и ограничивает возможности прицепов – длина может быть любой, главное, соответствовать правилам дорожного движения.

Итак, для сборки вам понадобится несколько металлических балок или труб, механизм лебедки, колеса и сварочный аппарат. Кроме того, неплохо будет иметь под рукой и кильблоки для предотвращения повреждения днища или бортов.

Прицеп для лодки своими руками сделать таким образом достаточно просто. «>Вам нужно в первую очередь сварить трехмерную конструкцию по форме лодки, которая будет устанавливаться в прицепе. Дальше надо приварить колеса, но таким образом, чтобы они не входили внутрь, оставаясь за пределами машины.

Приварка килеблоков – это один из завершающих шагов. Вам нужно всего лишь выбрать правильный угол, чтобы лодка легко сходила с помоста. Лебедка же устанавливается на прицеп и нужна, чтобы втаскивать всю конструкцию без участия человеческой силы. Что, учитывая вес, делает её обязательной для установки в прицепы для лодок ПВХ.

Также на него может быть установлена сигнальная светотехника – если это отвечает требованиям безопасности. Последним же шагом станет покраска всей конструкции, а также полевые испытания механизма.

Как сделать тележку для ПЛМ своими руками

Если не возникает необходимость катать тележку вручную на большие расстояния, можно изготовить для мотора только стойку на колесах. При перемещениях агрегат удерживают за корпус. При погрузке в автомобиль его придется поднимать руками, так что подобная система подойдет для относительно легкого двигателя и спортивного хозяина.

Тележка имеет простейшую конструкцию и сварена из профильной трубы сечением 25х25 мм. Между двумя пластинами из фанеры толщиной 20-25 мм необходимо предусмотреть зазор 6-9 мм под антикавитационную плиту агрегата. Его можно обеспечить за счет вкладышей из фанеры или распорных втулок, установленных на болтах крепления фанеры.

Этапы сборки подобной тележки представлены на иллюстрации. В качестве оси для колес используется шпилька диаметром 12 мм. Колеса надувные, стоят — 500 руб. за каждое.

Основные размеры изделия представлены на чертеже. Более подробно изделие можно рассмотреть с помощью видео.

Тележку с теми же параметрами можно изготовить из профильной трубы сечением 20х40 мм. В следующем примере тачка укомплектована ручкой-транец, что заметно улучшает ее характеристики.

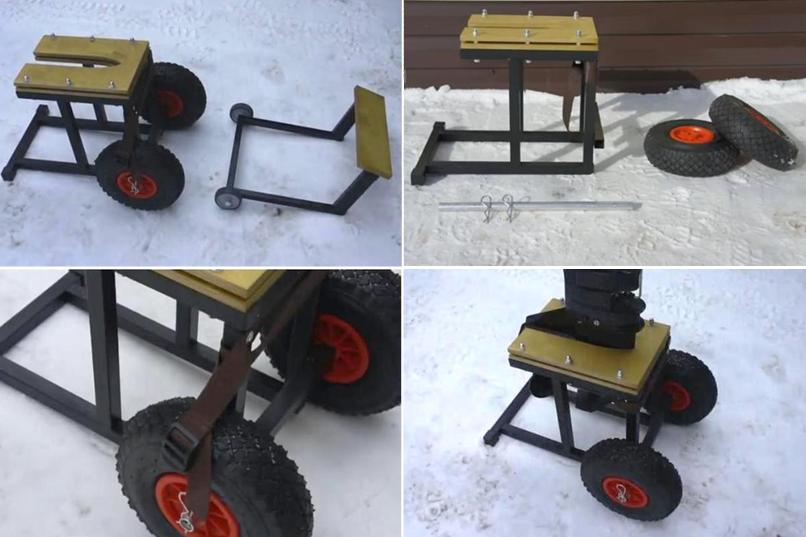

В этой конструкции используются ненадувные колеса, которые крепятся на двух болтах подходящего под ступицы диаметра. В качестве второй пары колес используются опоры с фиксаторами, что помогает закрепить агрегат в автомобиле. На фанерной платформе предусмотрено два болта с проушинами для надежного крепления мотора.

Сама платформа изготовлена из немецкой армированной фанеры. Для удобства перемещения и к основанию тележки, и к ручке-транцу приварены П-образные ручки из толстой проволоки. Торцы профильной трубы закрыты пластиковыми заглушками. Далее следует видео, в котором автор рекламирует свой продукт.

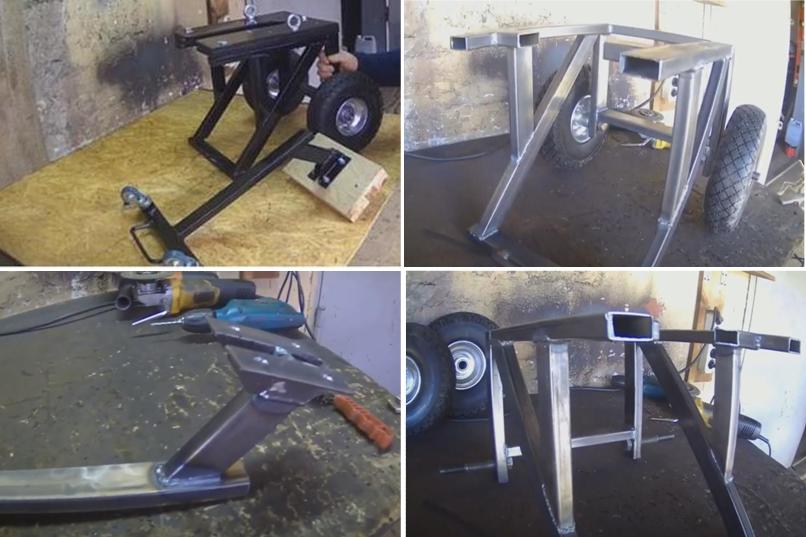

Стойку под мотор и ручку для перемещения можно сварить по-разному. Оцените еще один вариант и выбирайте подходящий.

В данном случае для обеспечения зазора под антикавитационную плиту мотора применяются металлические втулки. Колеса зафиксированы съемными шплинтами. Без них тележку проще транспортировать.

Ось, изготовленная из трубки, также снимается. Для фиксации двигателя используется ремень из синтетики с пластиковыми застежками. Ручка-транец имеет простейшую конструкцию.

Этот чертеж с размерами поможет изготовить самостоятельно подобную тележку. В данном случае опорный элемент крепится на болтах.

Заслуживает отдельного внимания конструкция с рамой из одной центральной трубы. При этом лодочный мотор крепится за толстую пластину, имитирующую транец лодки. В данном случае колеса могут быть расставлены широко, что заметно повышает устойчивость тачки при ручном перемещении груза с высоким центром тяжести. По этой же причине мотор не опрокинется на бок в салоне автомобиля.

Солидно выглядит самодельная конструкция из нержавейки. Разумеется, необходим соответствующий материал и возможность его сварки.

Самый сложный элемент изделия — это ось для основных колес. Она изготовлена из трубки, в которую вставлены два болта, зафиксированные сваркой. Для лучшего представления смотрите следующее видео.

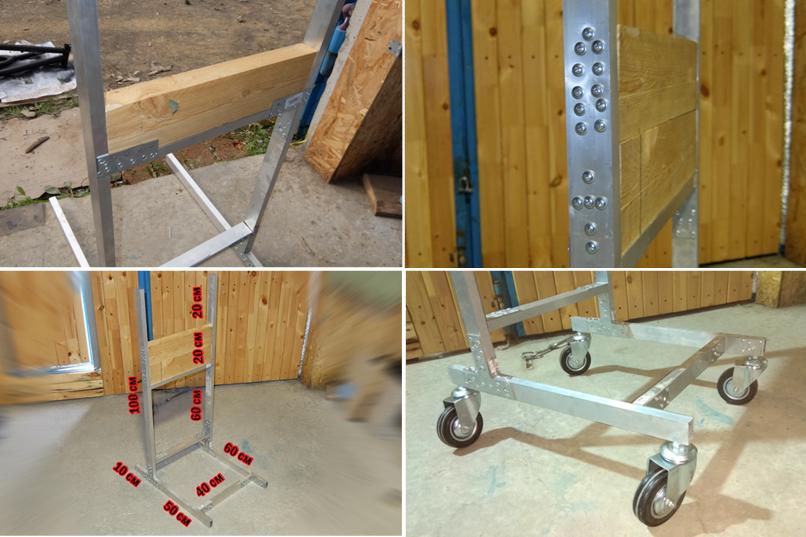

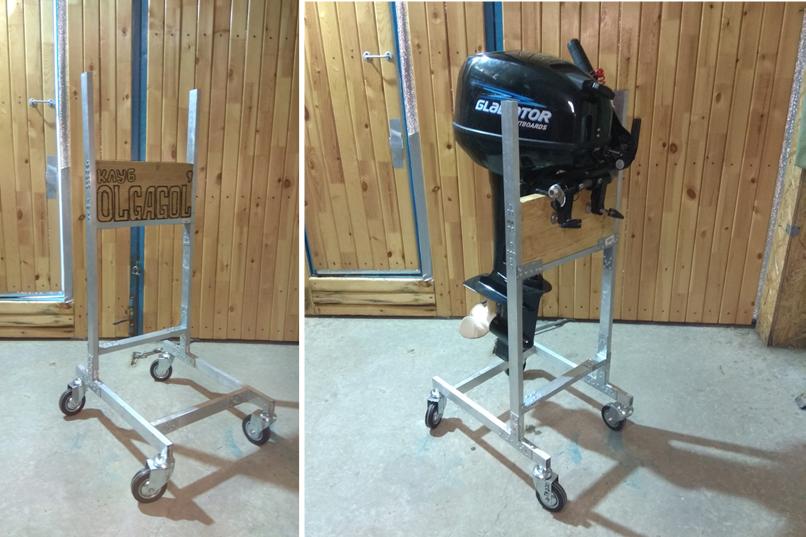

Разумеется, изготовить тележку для перевозки мотора можно и без применения сварки. Рассмотрим конструкцию, собранную из алюминиевого профиля.

Перечислим необходимые материалы:

• алюминиевый профиль сечением 20х40 мм – 4,5 м;
• алюминиевые заклепки 100 шт;
• стальные уголки и пластины для стыковки профиля;
• саморезы с прессшайбой;
• доска толщиной 40 мм;
• колесные опоры 4 шт.

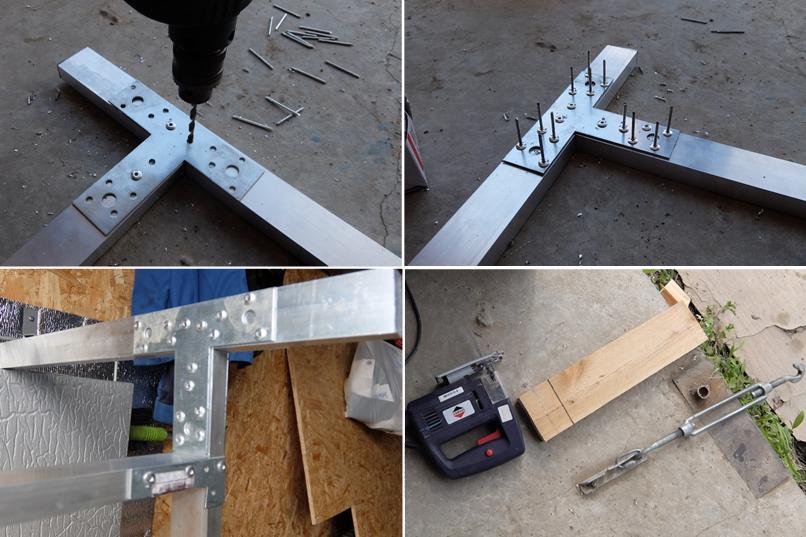

Детали каркаса вырезаются из алюминиевой трубы. Монтаж производится с помощью стальных элементов, соответствующих размеру профиля. Сначала сверлятся отверстия, соответствующие диаметру заклепок, затем устанавливаются последние с помощью заклепочника.

Деталь из дерева, выполняющая роль транца лодки, крепится к боковым направляющим саморезами. Для прочности под доской монтируется поперечина из алюминия, которая крепится уголками снизу.

Разумеется, конструкция получается менее надежной, чем стальная. Маленькие колеса хорошо работают только на твердой основе. Тем не менее, легкая и простая в изготовлении тачка выручит многих. Следующее видео демонстрирует этапы сборки тележки более подробно.

Недостатки и преимущества телеги

Преимущество тележки для лодок ПВХ в том, что с ее помощью с легкостью можно перевозить тяжелую лодку с оборудование и мотором на большие расстояния. Кроме того тележку можно успешно использовать не по назначению.

Главные недостатки – габариты, вес, цен. Однако самодельные тележки ничем не уступают заводским.

Итак, тележка для перевозки лодки является ценным приспособлением для рыбаков и охотников. Благодаря ей полностью решается проблема транспортировки лодки. Кроме того, ее можно использовать и для многих других целей, а также довольно несложно сделать вручную.

Прочитайте так же статью про самоходные грузовые тележки.

Отличие прицепа

Мы привели уже достаточное количество информации, в котором упоминается прицепное устройство, регистрация в ГИБДД, задние фонари. Складывается ощущение, что речь идет не о легкой тележке, а о настоящем автомобильном прицепе. Такая путаница возникает по причине отсутствия четкого разделения устройств на типы. Нередко можно встретить ручные тележки с запирающим устройством, наличие которого говорит о возможности буксирования автомобилем. В чем же разница между этими устройствами?

Когда мы имеем дело с покупными моделями, то определен четкий функционал устройства. Например, по наличию ручки, жестко закрепленной к оси, можно полагать, что перевозить тележку можно только вручную.

Подобная необходимость возникает, если место хранения лодки и водоем находятся на небольшом расстоянии друг от друга. Можно наблюдать, что все несущие элементы максимально упрощены для снижения массы. Здесь могут устанавливаться легкие колеса, даже не имеющие подшипников. Вращение обеспечивается за счет наличия полиуретановых втулок. На подобном устройстве нет задних фонарей и прицепного устройства. Некоторые модели быстро трансформируются в обычную садовую тачку.

Мастер, решивший сделать тележку самостоятельно, задумается о ее универсальности. Установка дополнительных аксессуаров позволит использовать устройство в качестве прицепа. На рынке можно встретить такие модели, которые одновременно оснащены как ручкой, так и прицепным устройством. Но если даже производители не определяют четкую грань между прицепом и тележкой, стоит ли нам это делать?

Подготовка

Перед тем как сделать прицеп для лодки ПВХ своими руками, оцениваем финансовые возможности – не проще ли купить готовое устройство? При самостоятельном изготовлении должна быть предусмотрена такая важная деталь, как покупка материалов и инструментов. Самый дорогой узел в самодельном прицепе – ходовая часть. При наличии комплектующих себестоимость снижается до минимума.

Параметры определяется габаритами лодки. Закупка материала осуществляется в соответствии с проведенными замерами. Также не забываем про гаражное помещение для хранения лодки, чтобы она без проблем расположилась в этом помещении.

Необходимые материалы и инструменты

Процесс изготовления прицепа займет не более нескольких часов, если предусмотреть организационные моменты – готовим материалы заранее. В основном требуются следующие материалы:

• Металлопрофиль с толщиной стенки более 4 мм – это рама.
• Алюминиевый профиль – с его помощью можно перевозить лодку ПВХ, лодок ПВХ большое разнообразие по массе, тем не менее для снижения общего веса конструкции такой профиль – отличное решение.
• Металлический лист толщиной более 2 мм для бортов и днища.
• Крылья и брызговики для соответствия требованиям ГИБДД – полипропиленовые или пластиковые листы.
• Провода, фары и поворотники.
• Готовая лебедка с надежным механизмом, чтобы лишний раз не проводить эксперименты.
• Чтобы сделать прицеп своими руками, понадобится балка с колесами.
• Грунтовка и покрытие от коррозии.
• Кильблоки.
• Швеллер.
• Опорную ножку.

Для комфортной работы под рукой должны быть следующие инструменты:

• Маркеры и приборы для проведения измерений.
• Болгарка.
• Аппарат для сварки с электродами.
• Дрель со сверлами.
• Молоток.
• Гаечные ключи.

Это стандартный набор материалов и инструментов. В каждом отдельном случае могут потребоваться дополнительные детали.

Как определить подходящие размеры

Размеры лодочного прицепа определяются на стадии проектирования. В первую очередь ориентируемся на требования регламента ГОСТ, которые соблюдаем при регистрации:

• Длина – не более 20 м вместе с транспортным средством.
• Ширина – не более 2,2 м.
• Высота – не более 3,8 м.

Готовая схема и размеры для самодельного изготовления прицепа под лодку Это минимальные требования, предъявляемые сотрудниками ДПС. После этого отталкиваемся от размеров своей лодки – измеряем ее длину, ширину и высоту. Перед сборкой конструкции учитываем, что мост и балка должны быть строго перпендикулярны оси симметрии. Габариты прицепа подгоняются под конкретные размеры.

При узком прицепе его с трудом будет видно в боковые зеркала. Габариты рассчитываются в соответствии с расположением колес под самой лодкой, чтобы без труда загнать ее на воду.

Что можно приобрести

Если рассматривать серийные модели, то популярностью пользуются следующие:

Morlab

Тележка российского производства, компания активно занимается рекламой и всячески двигает свой товар на рынке. Такая телега может быть использована для любого мора весом не более 60 кг. Она сделана из лёгкого и не подверженного коррозии сплава.

• Собственный вес – 6 килограмм;
• Габариты – длина в собранном состоянии – 230 мм; длина в рабочем состоянии – 530 мм; высота в собранном состоянии – 560 мм; высота в рабочем состоянии – регулируется; ширина – 390 мм.
• Трансформируются под размер мотора.
• Ручка выдвигается на удобную длину.
• Колёса, диаметром 23 см, проходимы на проблемном грунте, изготовлены без надувных камер, а, значит, не подвержены проколам.
• Средняя цена – 7500 рублей.

Стоимость внушительная, но и отзывы хорошие.

ТМ -2 и ТМ -1

Тележка российского производства, предназначена для перемещения подвесного мотора, весом до 90 кг, а также бака для топлива, можно перевозить собранную надувную лодку. Изготовлена из сплава алюминия с магнием, легкого и прочного.

• Конструкция разборная, но для приведения тележки в рабочее состояние никаких инструментов не требуется. Имеется багажное отделение для установки канистры с топливом.
• Габариты — длина в собранном состоянии 975 мм, в рабочем – 770 мм; высота в собранном состоянии 295 мм, в рабочем -1220 мм; ширина – 595 мм.
• Колёса диаметром 25 см, пневматические.
• Средняя цена – 7000 рублей

Модель М-1 отличается от М-2 отсутствием багажника для перевозки канистры с топливом. Средняя стоимость модели М-1 – 65000 рублей.

Тележка «Компакт — Плюс»

Конструкция российского производства, изготовлена из стали, предназначена для перевозки подвесных моторов мощностью до 15 л.с, очень компактная.

• Колеса диаметром – 26 см.
• Средняя цена — 4200.

Более простая модель «Компакт», имеет колёса диаметром 154 мм, стоимость – 2900 рублей.

Техномарин

Производитель –«Техномарин» предлагает несколько моделей для перевозки моторов различного веса.

• 183201Т — используется для моторов весом до 100 кг., сделана из стали, оборудована выдвижной ручкой, габариты 1000х240х240 мм , собственный вес 15 кг. Колёса надувные — 254 мм. Стоимость — 4500 рублей.
• 183202Т — модель аналогична 183201Т, дополнительно снабжена колесами на ручке для удобной погрузки в автомобиль. Стоимость — 4700 рублей.

• 770011Т -предназначается для моторов до 30 л.с., стоимость 4250 рублей.

Тележки под конкретные моторы

Безусловно, ведущие производители лодочных моторов, такие как Suzuki, Honda, Nissan Marine и другие, также побеспокоились об их транспортировке. Возможно приобрести, так называемые, родные модели, но цена будет высокой, с учетом роста валюты, больше 10 000 рублей, в зависимости от конкретного образца.

Адреса в Москве и СПБ, где можно приобрести тележки

1. Г. Москва Мотосалон «Прокатись.ru», Каширское шоссе д.61, Автомобильный торговый центр «Москва», павильон № 17, т.8 (495)646-88-68; 215-08-31.
2. Магазин – салон «Лодки-моторы» г.Москва 14 км. МКАД, р-к «Садовод», павильон НП-4, т. 7(495)972-88-00; 091-85-75; 546-88-00.
3. Г.Санкт — Петербург ТД «Техномарин» розничный магазин, ул.Софийская д.14, т. +7(812)7061050; 7061059.
4. Г.Санкт-Петербург «Аквамаркет» пр.Обуховской обороны 86 К, ворота 3, подъезд № 4 7 т.(812) 648-58-77; 924-98-19.

Сборка подставки

Подставка под лодочный мотор своими руками собирается не более чем за один вечер. Она будет служить на протяжении долгого времени и пригодится для различных ситуаций. Стойка предназначена для различных типов подвесных агрегатов.

Основным материалом будет использоваться дерево. Оно без затруднений поддается обработке и просто в эксплуатации. Следует подготовить деревянные брусья сечением 45х60 мм, доску размерами 45х250х350 мм, а также крепления, болты, гайки, шайбы.

Брусья необходимо обстругать с четырех сторон и собрать в пазы. Опорная доска для съёмного лодочного мотора берется из твердой древесины. Детали собираются на крепления. Также для лучшей прочности стойки промазываются клеевым составом. Изначально устанавливаются на опорах поперечные перекладины, далее склеиваются стойки с ребрами жесткости и с опорами.

После высыхания клея можно установить доску. Для лучшего и эффективного сцепления доску зажимают в тиски и просверливают 4 отверстия Ø10 мм под болты 10×170. После затяжки гаек напильником или шлифовальной машинкой поверхность спиливается заподлицо. По окончании механических работ стойка покрывается краской. После высыхания подставка под лодочный мотор готова.

Сборка прочной помощницы

Если тачку планируете использовать для перевозки разных тяжёлых грузов, стройматериалов, крупногабаритных предметов, она должна быть сделана с 4 колёсами. Такая конструкция выполнена обычно из металлических элементов. Для её составления исполнитель должен иметь сварочный аппарат и инструменты для слесаря. Рамка тележки составлена из труб и кусков. Они свариваются вместе на одну платформу.

Рукоятка и колёса приваривают на рамку. Специалисты рекомендуют оснастить её шинами, повышает грузоподъёмность и упрощает процесс движения. Каждое колесо приварено к раме отдельно. Ёмкость крепят на платформе. В неё загружают разные грузы для перевозки. Для этих целей используйте старый или новый поддон. Устройство для загрузки и транспортировки материалов преимущественно фиксируется на платформе.

Операция выполняется путём сварки или закрепления. Первый вариант подходит для телег, которые не планируются вскоре разбирать. Болтовое соединение позволяет изменять контейнер при необходимости для перевозки.

Похожие записи:

Как усилить фундамент, что делать, если он треснул Нюансы утепления гаражных ворот Размеры дверей для бани: стандартные самого полотна и с коробкой, длина и ширина банных проемов Батарейка магнит и медная проволока. электромагнит своими руками Мигание встроенным на плату arduino светодиодом Даташит tda7496 pdf ( datasheet )
