Слесарные тиски своими руками в домашних условиях

Реставрация тисков

Сделать слесарные тиски своими руками задача не легкая, поэтому, если есть старые, или можете достать, то лучше провести капитальную реставрацию. В тисках механизм не сложный, а разобрать и собрать тиски сможет каждый

Здесь приведено три примера, как провести ремонт разных типов тисков, одни даже американского производства, но это не суть важно, система у всех одинаковая. Хотя все довольно просто, но есть несколько нюансов, где у вас могут возникнуть трудности

Поэтому представленные здесь пошаговые фотографии надеюсь вам помогут. Просто во всех вариантах запаситесь WD-40. Этот аэрозоль значительно облегчит ремонт, с этим средством вы сможете, легко справится с ржавыми болтовыми соединениями. За пару дней до начала разборки распылите WD-40 на части тисков, которые касаются или прикрепляются к другим частям, таким как пластины лицевой панели губок, винты, штифты и т. Д. Пусть WD -40 пропитывать ржавчину и грязь. Ну а дальше все просто, основные действия:

• разборка;
• удаление грязи, ржавчины, стружки;
• удаление краски с помощью шлифовальной машинки;
• ремонт или замена резьбовых приводов, губок, болтов и других съемных частей;

• покраска и сборка.

Источник фото www.instructables.com/id/Vise-Restoration

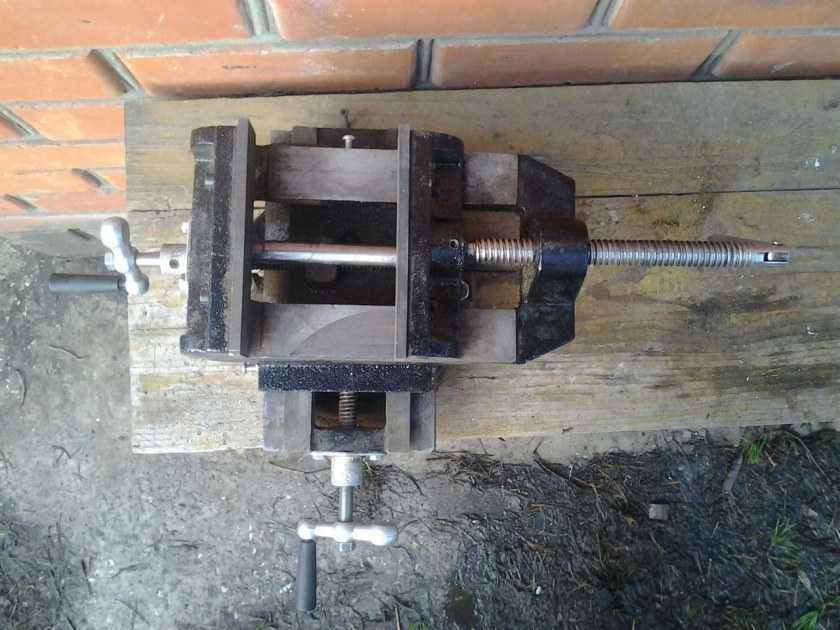

Второй пример. Когда раздвижные губки совсем не двигаются, разрезной штифт, удерживающий пружину, должен быть обрезан, что освобождает натяжение приводного винта. Причиной может быть просто накопление смазки и грязи на винте и в корпусе, который затвердевал с течением времени. Сняв штифт, необходимо полностью вывернуть винт из корпуса и положить его в емкость с обезжиривателем  на 24 часа. Так нужно обработать каждую деталь, корпус тисков, винта, подвижную губку и вкладыши. После обезжиривания все детали обрабатываются с помощью проволочной щеткой в шлифовальной машинке. Все маленькие закоулки и трещины отшлифйте вручную. Затем остается покрасить

Источник фото www.instructables.com/id/Vintage-Bench-Vise-Restoration

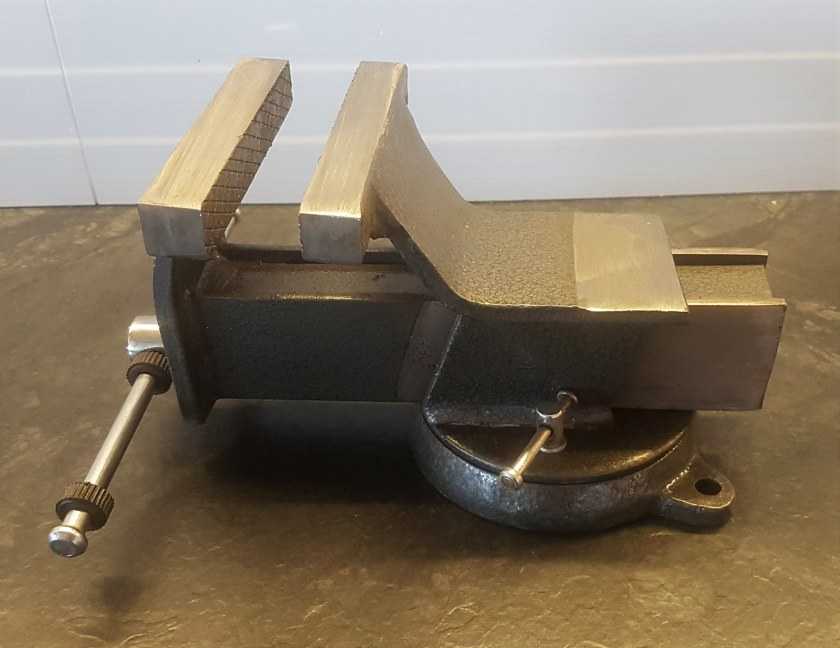

Третий пример.

Конечно, мало у кого найдутся тиски американского производства, на фотографии изображена модель Wille Model 930 MC, но, всякое бывает. Сегодня очень популярно коллекционировать старинные инструменты и прспособления, мастера их ценят за их качество, долговечность и классический внешний вид. Так что если вы входите в число ценителей классики и вам попадется подобная модель, это подробная инструкция в пошаговых фото поможет вам их отреставрировать.

Источник фото www.instructables.com/id/Restoration-of-Wilton-Bullet-Vise

Чертежи слесарных тисков

Тиски слесарные своими руками 100 фото

 Чертежи столярных тисков

Тиски столярные своими руками 100 фото

Быстрозажимные тиски

Можно собрать даже быстрозажимные тиски своими руками. Прижим в данном случае будет обеспечиваться эксцентриком

Такие тиски пользуются большой популярностью среди мастеров, поскольку позволяют быстро фиксировать детали, что особенно важно при больших объёмах работ

Производятся по аналогии с классическими тисками из швеллера, но с некоторыми изменениями. Из дополнительных деталей нужны: амортизирующий шток, втулка из эластичной резины и эксцентрик.

Обратите внимание!

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

• Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

В изготовленных из швеллера частях нужно сделать разметку центров и выполнить отверстия под шток. Последний устанавливается прямо в отверстия в заготовках из швеллера.

К швеллеру привариваются зажимные детали и рабочие площадки, и обрабатываются согласно размерам по чертежу. Губы крепятся гайками. В центре монтируется эксцентрик. После проверки качества зажима можно сварить заготовки между собой.

Технология изготовления самодельных тисков для сверлильного станка

Не все модели станочного оборудования выпускаются совместно с тисками. Если их приобретать отдельно, то они довольно дорого стоят. Станочные тиски несложно изготовить самостоятельно. Для этого можно применить сподручные материалы.

Технологические операции по сверлению отверстий на специально предназначенном оборудовании выполняются с использованием тисков. С помощью последних заготовка надежно закрепляется, что позволяет с максимальной точностью настроить рабочее сверло. Металл для изготовления оснастки применяется прочный, в противном случае приспособление быстро износится.

Подготовка материалов

Чтобы изготовить станочные тиски следует подготовить материалы:

Основание;

Схема тисков

• Основание.
• Металлическая пластина 35 мм шириной, 8 мм толщиной.
• Профильная труба размером 20*40 мм, длиной 5 см
• Два уголка 50 *50 мм, 10 см и 8 см.
• Планки для губок
• Шпилька с гайкой и головкой болта с отверстием на одном конце. На конце шпильки тоже выполняется отверстие.
• На свободный конец шпильки следует подготовить гайку контровочную, сверху которой надевается шайба.

Для того чтобы оснастка была устойчива на платформе сверлильного станка необходимо изготовить основание. В качестве этого элемента предлагается использовать профтрубу 20*20 мм. Длину заготовок можно выполнить различную, учитывая размер рабочего основания сверлильного станка.

Для губок предлагается применить планки, выполненные из старых напильников. Предварительно следует прокалить для обеспечения прочности и просверлить в каждой из них по два отверстия для крепления болтов.

Каждую деталь по отдельности следует ошкурить или почистить металлической щеткой от заусениц и иных дефектов металла.

Отдельные детали подготовлены. Можно приступать к изготовлению приспособления.

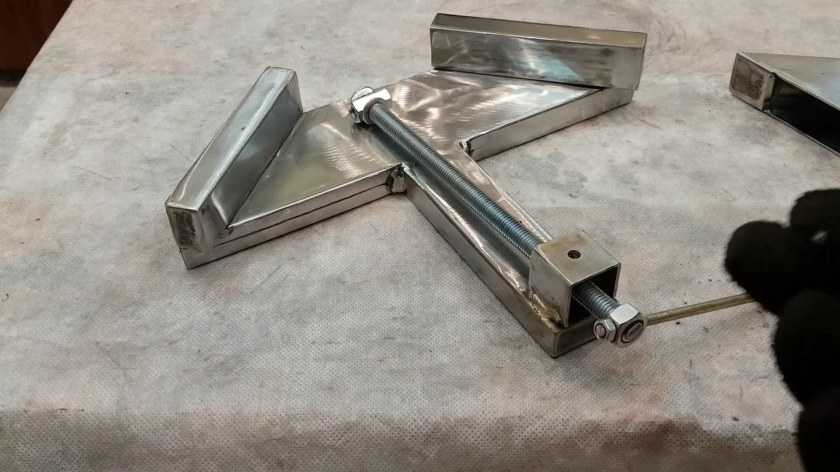

Процесс изготовления

Самодельные тиски для сверлильного станка следует поэтапно собрать.

Технология выполнения работ:

• Профиль 20*40 мм устанавливается между заготовкой из профтрубы примерно на расстоянии от одного края 1/3 часть.
• Части рекомендуется закрепить на болтовые соединения, чтобы их можно было периодически разбирать и смазывать техническим маслом.
• Металлическую пластину плашмя расположить со стороны 2/3 части от установленного профиля, захватывая обе профтрубы.
• Эта деталь будет привариваться с помощью сварки.
• С противоположной стороны основания следует приварить уголок длиной 8 см по центру.
• С внутренней стороны к нему будет закреплена губка на болты.
• Уголок длиной 10 см будет расположен напротив уголка меньшего размера. И соответственно к нему тоже закрепиться на болты вторая губка.
• Губки должны быть расположены четко против друг друга.
• Подготовленную шпильку положить концом, на котором находится гайка на металлическую пластину. Для обеспечения жесткости соединения следует выполнить сварку.
• Эту же шпильку с шайбой на конце следует приварить к уголку, который будет обеспечивать непосредственный обрабатываемого изделия.
• На свободном конце шпильки в отверстие шайбы устанавливается болт или шуруп для облегчения вращательных движений.

Чертеж малогабаритных самодельных тисков

По окончании работ необходимо произвести зачистку оборудования металлической щеткой, обезжиривание растворителем, грунтование и окрашивание металлической поверхности. Так будет обеспечиваться защита от внешних воздействий и перепадов температур.

Оснастка подготовлена и сверлильный станок укомплектован. Теперь операции по сверлению отверстий можно выполнять уверенно.

После всех проделанных работ, можно смело приступать к использованию тисков

Как работает оснастка

Самодельные тиски выполняют предназначенную функцию следующим образом:

Схема механизма тисков

• Свободный конец шпильки с шурупом на конце выворачивается, что дает возможность отодвинуть подвижную губку от неподвижной.
• Между губками устанавливает заготовка, с выполненной заранее разметкой для просверливания отверстия.
• Шпилька закручивается до тех пор, пока не обеспечится надежное зажатие заготовки.

Теперь заготовка установлена на рабочую платформу, и сверлильный станок готов к запуску и выполнению задач.

Техника безопасности

При выполнении работ не нужно забывать о собственной безопасности. Перечень мероприятий охраны труда:

• Использовать одежду, защищающую участки открытые участки тела.
• Обувь должна быть закрытого типа (в сандалиях, сланцах или тапках работать нельзя).
• Пользоваться защитными очками, а лучше защитным экраном.
• На голове должен быть головной убор.
• На рабочем месте не должно быть посторонних предметов.

Техника безопасности на сверлильном станке

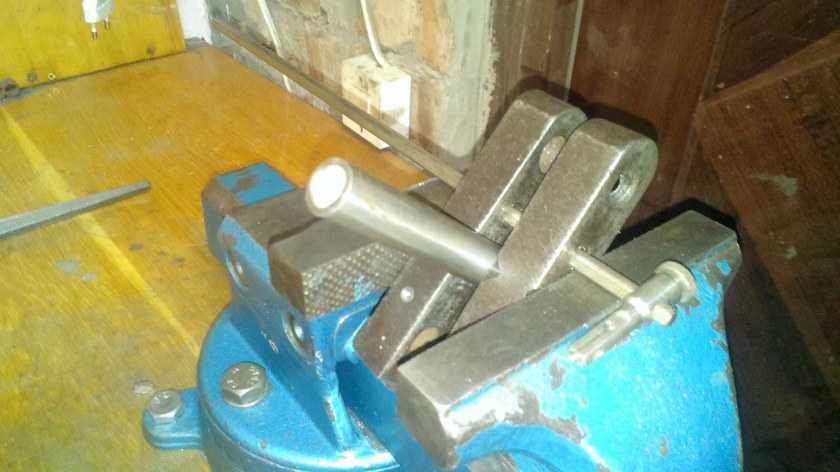

Тиски слесарные своими руками

Слесарные тиски – это тот инструмент, без которого вряд ли можно себе представить даже самую небольшую мастерскую. Он освобождает руки мастеру в момент, когда нужно зафиксировать обрабатываемую деталь и придать ей статичности. И не все догадываются, что тиски вполне можно изготовить своими руками. О том, как это сделать и какие виды тисков существуют, мы поговорим в нашей статье.

Виды тисков слесарных

Все тиски можно подразделить на две большие группы: станочные и слесарные, которые в свою очередь подразделяются на статичные и поворотные.

Кроме того, тиски слесарные настольные подразделяются на две группы: стуловые и параллельные. Первые являются более мобильными в монтаже-демонтаже и не оснащены элементами постоянного крепления. Вторые же являются более основательными и крепятся к верстаку с помощью винтов.

Конструктивно все тиски состоят из таких основных элементов, как корпус и губки. Детали зажимаются между губками за счет винтового механизма (в механических тисках) либо за счет пневматики (в пневматических тисках).

Если губки для слесарных тисков имеют вогнутые поверхности, значит они предназначены для фиксации труб.

Слесарные тиски предназначены для работы с более-менее мягким материалом: деревом, пластиком и т.п. Конструктивно они отличаются высокими губками, в которых зажимаются детали. Губки могут поворачиваться на основании либо быть закреплены статично. Тиски слесарные поворотные позволяют перемещать детали параллельно плоскости стола.

https://www.youtube.com/watch?v=OZDjxFAwqV0

Станочные тиски предназначены для работы с более жесткими материалами, такими как металл. Для этого они снабжены менее высокими губками.Выделяют еще и третий тип тисков – синусные. Применяются они не часто и позволяют производить фиксацию заготовки в 2-х или 3-х взаимно перпендикулярных плоскостях.

Инструмент и материал для изготовления слесарных тисков

Для того чтобы изготовить тиски самостоятельно, необходимо запастись следующим инструментом и материалом. Из материалов вам понадобятся:

• металлический прут в поперечнике не менее 0,2 см;
• штыри из железа (они вам пригодятся при изготовлении фиксирующих шпилек и ручек);
• сосновые и березовые доски;
• металлические пластины;
• разнообразные болты.

Из инструмента необходимо подготовить коловорот, кувалду и напильник, электрическую дрель и ножовку, а также обзавестись измерительным инструментом, таким как линейка на металлической основе.

Изготовление тисков

Чтобы изготовить тиски слесарные своими руками необходимо осуществить несколько последовательных этапов.

Из металлического прута изготовить ходовой винт, методом нарезки резьбы необходимого вам шага. Резьбу можно нарезать самостоятельно, но лучше заказать у специалистов, которые подберут подходящий шаг и выдержат его на протяжении всего винта.
 Один из концов ходового винта снабжается рукояткой, выполненной из железного штыря. Рукоятка закрепляется в разрезе, выполненном на конце винтового прута. Надрез этот можно выполнить с применением сверла (8..9 мм).
Производим оснащение станка двумя шпильками. Здесь могут пригодиться уже готовые шпильки, снятые со старого мотороллера с системы закрепления зеркал. Их форму необходимо подкорректировать с помощью кувалды или молотка. А можно изготовить эти шпильки самостоятельно из металлического прута с поперечником до 9 мм

Обратите внимание, что концы шпилек необходимо тщательно обработать напильником, дабы исключить травмы по время пользования тисками. Кстати, шпильки необходимы для того, чтобы приводить в движение подвижную губку тисков.
 Недвижимая губка тисков изготавливается из прочной сосны

Ее крепят непосредственно на стол и в дальнейшем эти тиски не смогут перемещаться относительно верстака. Высоту статичной губки делают в диапазоне от 40 до 50 мм.
Для изготовления подвижной губки используют березовую доску, которая должна иметь длину до 0,5 м, а высоту 20-22 см.
В березовой доске просверливаются отверстия, диаметром около 10 мм.
 Остается собрать механизм: винт и шпильки крепятся в подготовленных проемах, гайки с шайбами занимают необходимые позиции. Тиски слесарные, вес которых за счет использования дерева не очень большой, готовы к использованию.

Слесарные тиски: чертеж

Для того, кто обладает хотя бы основами инженерных знаний, гораздо легче будет осуществить процесс изготовления тисков на основе чертежа, представленного ниже.

Данные тиски имеют немного другое исполнение, нежели описанные нами выше, но принцип действия у них тот же.

Отличие станочных тисков от слесарных

В зависимости от специфики использования, устройства для закрепления деталей бывают станочными или слесарными. В чем их конструктивные и функциональные различия:

1. Станочные тиски, как понятно из названия, используются для обработки изделий на сверлильных, фрезеровальных, токарных и других станках. Они могут крепиться на поворотную платформу оборудования, которая обеспечивает выбор удобного для работы угла фиксации детали. Конструкция таких тисков оптимальна для надежной установки на станок: плоская нижняя часть имеет длинные боковые разрезы для крепления болтами к поверхности. Сменные накладки на губки устройства часто имеют V-образные пазы, улучшающие вертикальную и горизонтальную фиксацию заготовок цилиндрической формы.
2. Тиски слесарные для дома и производства актуальны при обработке деталей ручным или электрическим инструментом и устанавливаются на верстак. Устройство крепится к поверхности парой болтов через отверстия в основе. Слесарным тискам нет нужды быть настолько же жесткими и устойчивыми, как станочным, поэтому они подходят для работы с более мягкими материалами – деревом или пластиком.

Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

Для чего же нужны слесарные тиски?

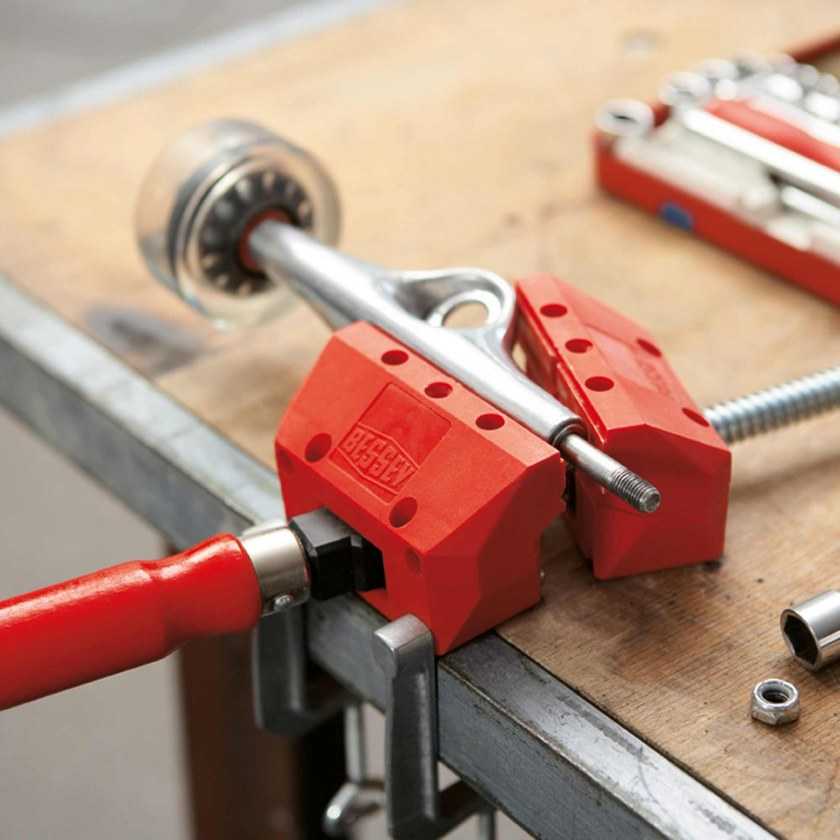

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

Конструкция столярных тисков включает в себя:

• винт ходовой части;
• рукоятку;
• подвижную и неподвижную губку;
• плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

Все виды тисков делятся на два типа:

• не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
• поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна

Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Работа по изготовлению слесарных тисков в домашних условиях

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

• пластина из стали минимум 3 мм., но можно гораздо толще;
• швеллер наружный и внутренний (120 и 100 мм.);
• ушки из стали;
• резцы токарные 2 штуки;
• небольшой отрезок арматуры (прут для ворота);
• гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
• шайба (2 штуки) одного диаметра с ходовым винтом;
• пара винтовая 335 мм;
• для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Но можно также сцепить их проволокой для большего удобства, так в дальнейшем будет удобнее фиксировать неровные детали, форма которых расширена к низу.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.

Особенности конструкции

Начинать самостоятельно непростой процесс по изготовлению слесарных тисов в домашних условиях имеет практический смысл из-за достижения больших преимуществ. Такой необходимый инструмент:

• пригодится всем, кто увлекается творчеством по металлу – столярным, слесарным делом;
• понадобится в квартире, на даче, в своем доме;
• позволяет выполнять с высокой точностью разные работы – обработку поверхностей, удаление заусениц, сверловку, снятие фасок и прочее.

Дополнительная мотивация изготовления слесарных тисков своими руками – экономия средств. Готовые изделия, которые продаются в магазинах, стоят дорого.

Слесарные тиски, установленные в различных заводских мастерских, состоят из конструкционного чугуна (станина) и инструментальной стали (упорный винт, ручка, прижимные губки, болты, гайки и прочие крепежи). В силу технологических и объективных сложностей изготовить нужный инструмент для дома из перечисленных выше сплавов не представляется возможным. Поэтому домашним умельцам приходится искать альтернативу, выбирая конструкцию, где применение чугуна необязательно.

Чтобы понимать, как сделать мощные слесарные тисы без постороннего участия для собственных нужд, человек должен знать устройство стандартных образцов, установленных на заводах, фабриках, а также специфику работы таких приспособлений. Конструкционно слесарные тиски состоят из нескольких основных частей:

• основание;
• подвижная и неподвижная губки;
• параллельные сменные пластины;
• упорный и прижимной винты;
• внутренняя гайка;
• ручка.

В популярных моделях заводских тисков предусмотрен механизм поворота на определенное количество градусов. Для домашних модификаций он не представляет большого интереса, поэтому народные умельцы, изготавливающие тиски для собственных потребностей, обходятся без такого распространенного усовершенствования.

Мастер перед началом требуемых действий при помощи длинной ручки отводит назад подвижный механизм со сменной металлической пластиной. Далее вставляет в образовавшийся зазор деталь, заготовку и начинает закручивать мобильную часть тисков до упора, с зажимом, прилагая характерные усилия.

Регулирование слесарных тисков вперед/назад при помощи подвижной губки осуществляется за счет длинного винта с дюймовой или трапецеидальной резьбой, с крупным шагом, который последовательно движется внутри неподвижной гайки, установленной в корпусе. Поворот механического устройства выполняется после ослабления прижимного винта и осуществляется мастером посредством необходимых усилий.

Некоторые мужчины с целью экономии финансов и личного времени изготавливают миниатюрные слесарные тиски из подручных инструментов. Наиболее известный вариант несложного приспособления, используемого в домашних условиях, – усовершенствование плоскогубцев. В прижимных губках сверлится сквозное отверстие, нарезается резьба. В подготовленное отверстие с одной стороны вкручивается болт, а с другой – накручивается гайка. В процессе работы деталь вставляется между губок и зажимается парой болт/гайка. Трудно доказать все преимущества мобильной конструкции, потому что для достижения комфорта и безопасности все-таки лучше использовать стационарные тиски.

Порядок изготовления

Тиски слесарные своими руками следует начать сооружать с опоры. Она выступает в качестве основания для инструмента. Для изготовления опоры лучше всего подходит достаточно толстый стальной лист. Из металла необходимо вырезать пластину подходящего размера. Для фиксации на верстаке в пластине делается несколько отверстий.

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

• Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Для изготовления внутреннего узла необходим швеллер. Этот узел служит для крепления передвижной губки. Швеллер крепится к основанию сварочным соединением. Большинство остальных неподвижных деталей также будут монтироваться на швеллер сваркой.

Далее нужно изготовить внешний узел тисков. Он служит для фиксации неподвижной губы. Наружная часть изготавливается из листовой стали согласно сделанным или скачанным чертежам.

Опорой для гидронасоса будет служить задний узел конструкции. Для его изготовления следует применять толстую сталь, поскольку он будет подвергаться довольно высоким нагрузкам.

После этого посредством УШМ и наждачной бумаги шлифуется подвижный узел. Нужно добиться идеальной гладкости поверхностей, а затем сварить детали.

В готовую конструкцию монтируется гидравлический цилиндр. Он должен опираться на неподвижный узел с одной стороны, а с другой присоединяется к подвижной, обеспечивая её движение. Для возврата в открытую позицию следует установить мощную пружину, сбросив давление цилиндра.

Обратите внимание!

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Для изготовления губ нужно применять материал максимально высокой прочности. Именно на губы оказывается самая высокая рабочая нагрузка

Важно качественно выполнить сварку, чтобы детали были соединены надёжно и в процессе эксплуатации не было люфтов

Для фиксации самих губ к подвижному и неподвижному узлам используются винты или саморезы. Затем можно зашлифовать оставшиеся детали и покрасить готовые тиски в желаемый цвет.

По фотографиям и схемам можно ориентироваться, какими должны получиться тиски своими руками в домашних условиях, видео поможет наглядно ознакомиться с процессом изготовления конструкции.

Слесарные тиски своими руками — часть 1

Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно… Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.

Материал который я присмотрел для изготовления тисков:

— лист железа для основы тисков толщиной 4мм — профильная квадратная труба 50мм с толщиной стенки 4мм — уголок 60мм с толщиной стенки 5мм — уголок 75мм с толщиной стенки 8мм — полоса толщиной 10мм — шпилька резьбовая 20мм — длинная гайка 20мм

Пластина под основание тисков у меня была размером 200х160мм. Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.

Места сварки зачистил:

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.

Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.

После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм. Поставил их чтобы посмотреть как это будет выглядеть:

Вот общий вид деталей для слесарных тисков:

В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию. Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку. В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб:

Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри. Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:

В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм. Установив уголки на будущие места крепления я обрезал их немного на скос.

В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм. Губки будут иметь размер: 150х50х10мм.

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм. Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.

Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку. Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами. Это позволит мне в дальнейшем при необходимости разобрать тиски.

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба. Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Да, по сварке… Варил я аппаратом Форсаж-161 Электрод — МР-3С 3мм Ток сварки — около 110А.

При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.

Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:

В сборе на данный момент это выглядит так:

Во второй части по самостоятельному изготовлению слесарных тисков: — установка губок с нарезкой от скольжения — установка торцевой заглушки с винтом и воротом — крепежные отверстия в подошве тисков

Похожие записи:

15 лучших рецептов напитков из березового сока на зиму: простые и очень вкусные Необычные украшения для сада своими руками (100+ идей): оригинальные задумки и пошаговая реализация Как избавиться от пней на садовом участке без корчевания и с выкорчевкой Какие дома более теплые? из чего лучше построить жилье для проживания зимой? Осциллограф-приставка hs101 для android (на stm32) Рыба в автоклаве в домашних условиях рецепт
