Умный контроллер заряда литиевых аккумуляторов

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой

Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

Для каких аккумуляторов подходит устройство?

Схема предназначена для зарядки только одной банки литиевого аккумулятора. Можно заряжать акб стандарта 18 650 и иные аккумуляторы, только нужно выставить соответствующее напряжения на выходе из зарядника. Если вдруг по каким-то причинам схема не заработает, то проверьте наличие напряжения на управляющем выводе микросхемы. Оно должна быть не менее 2,5 Вольт. Это минимальное рабочее напряжение для внешнего источника опорного напряжения микросхемы. Хотя встречаются варианты исполнения, где минимальное рабочее напряжение составляет 3 Вольта. Целесообразно также построить небольшой тестовый стенд для указанной микросхемы, чтобы проверить ее на работоспособность перед пайкой. А после сборки тщательно проверяем монтаж.

В ещё одной публикации материал об улучшении зарядки для шуруповертов.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Чтобы зарядить батарейку, выполняют такие действия:

1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой – черного.
2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

Сборку осуществляют так:

1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Причины выхода из строя светодиодной лампы

При перепаде напряжения чаще всего сгорает микросхема – драйвер питания. Выход из строя диодного моста либо сглаживающего конденсатора скорее казуистика.

В промышленных лампах чаще всего в качестве высоковольтного драйвера питания используют микросхему bp2831. Её задача – обеспечить стабильное напряжение, подаваемое на светодиоды.

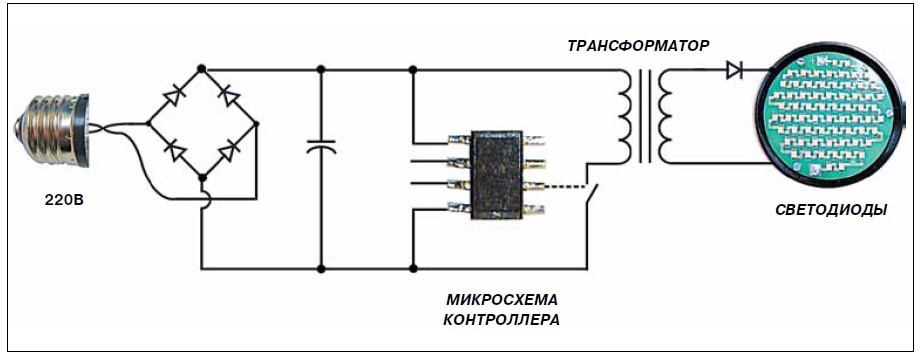

Вот классическая схема питания для таких ламп. Понятно, что номинал радиодеталей может незначительно различаться, но общий принцип схемы будет одинаковым.

Назначение управляющих выводов:

VCC – положительный полюс питания;GND – земля;ROVP – ограничение напряжение;CS – ограничение тока;DRAIN – выход диммированного сигнала.

Эта микросхема представляет собой ШИМ-контроллер, управляющий сигнал, которого коммутируется через мощный мосфетовский полевой транзистор.

Вот так она выглядит на плате

Размещение bp2831 на плате

Измерения заряда аккумулятора

Для изучения процесса заряда аккумулятора была реализована следующая измерительная схема:

Полученный с ее помощью график, представлен на следующей картинке. Для удобства синим обозначена зависимость тока, а красным — зависимость напряжения от времени. При этом время указанно в секундах.

6000 секунд соответствуют 100 минутам или же в более привычном виде это 1 час 40 минут. Соответственно полная зарядка аккумулятора заняла около 6 часов. При емкости аккумулятора в 3000 мАч, средний ток заряда можно считать равным 500мА.

На графике отлично видны все три описанные выше фазы зарядки. Схемка отрабатывает все как и положено. Между разными экземплярами модулей присутствует небольшой разброс конечного напряжения, но он не критичен.

Стоит отметить, что любое измерение физической величины это лишь попытка приближения к истинному значению

Не стоит обращать внимание на мелкие зубчики, их природа может быть вызвана как неравномерностью АЦП так и нелинейностью модуля. Что совсем не критично

Заряд нескольких аккумуляторов платой TP4056

Заряд нескольких параллельно соединенных аккумуляторов модулем TP4056

Для различных самоделок, в которые устанавливается литиевый аккумулятор, устанавливается также модуль заряда TP4056. Как правило это один модуль для одного аккумулятора 18650. Но к такой плате заряда можно подключать неограниченное количество параллельно соединенных аккумуляторов. Неудобство будет лишь в том, что одна плата заряда может заряжать током 1 А, и большое количество аккумуляторов будет заряжаться очень долго. Таким образом можно подключать несколько параллельно соединенных аккумуляторов к плате TP4056 с защитой, и к плате TP4056 без защиты.

Заряд нескольких последовательно соединенных аккумуляторов модулем TP4056

Если с параллельным соединением аккумуляторов все понятно, то с последовательным, одни вопросы. Плата TP4056 заряжает аккумулятор до напряжения 4.2 В, а при подключении большего количества последовательно соединенных аккумуляторов напряжение будет уже значительно больше. Естественно, заряжаться они уже не будут и на плате будет всегда светиться синий светодиод, как будто аккумуляторы уже заряжены.

Чтобы заряжать последовательно соединенные литиевые аккумуляторы одной платой TP4056, их необходимо подключать параллельно. Это можно реализовать с помощью тумблера с перекидными контактами и с большим количеством выводов. Например, для трех аккумуляторов потребуется тумблер на 12 выводов, или два тумблера по 6 выводов.

Недостатком данного способа будет незащищенность аккумуляторов, они напрямую будут подключаться к нагрузке и следить за уровнем напряжения придется самостоятельно. В момент переключения тумблера все аккумуляторы соединяются параллельно. Получается, что во время заряда им не требуется балансировка.

Как подобрать нужную микросхему для драйвера питания?

Часто бывает, что при перегреве микросхемы маркировка на ней выгорает. Тогда потребуется произвести расчёт приблизительной мощности устройства.

Определяем мощность лампы.

Вариант 1. Смотрим маркировку на корпусе лапы в районе цоколя. Если она стёрлась, а в люстре несколько таких лампочек, скорее всего они одинаковой мощности. В том случае, когда ни на одной лампе не удалось обнаружить маркировку, сравните их яркость с обыкновенными лампами накаливания. Мощность светодиодной лампы приблизительно в пять раз меньше мощности аналога с нитью накаливания.

Вариант 2. Считаем количество светодиодов. Если их очень много – это cmd3528 с напряжением питания 3,3В и силой тока 20мА. Около 20 небольших — cmd 5050 на 3,3В и 60мА, крупные светодиоды — cmd5730 на 3,3В и 0,15А.

Светодиоды могут иметь последовательное соединение, либо несколько параллельных цепочек.

Внимательно осмотрите монтажную плату. Если на ней последовательно соединено по 22 элемента, напряжение питания цепочки – 72В, когда по 11 – 36В.

Соответственно, сила тока в цепи – номинальный ток диода * количество параллельных цепочек.

Из чего состоит контроллер батареи?

Электросхема очень простая и не требует глубоких познаний в схемотехнике. Хотя производители дорогостоящих смартфонов и пытаются усовершенствовать её, но принцип конструкции остаётся одинаковым для всех.

На печатной плате контроллера батареи в большинстве случаев размещаются:

• • резистор в схеме питания,
• • накопительный конденсатор,
• • непосредственно сам контроллер защиты в виде микросхемы,
• • резистор в схеме защиты,
• • терморезистор,
• • MOSFET-транзисторы.

В ряде случаев контроллер распаян на три контакта вместо двух — тогда помимо традиционных «плюса» и «минуса» производитель применяет так называемый «информационный контакт».

Полезные рекомендации при эксплуатации аккумуляторов 18650

Чтобы сохранить емкость АКБ и продлить срок их эксплуатации, нужно следовать нескольким советам:

• правильно выбирать режим работы ЗУ, при отсутствии контроллера регулировать параметры автоматически;
• избегать глубокого разряда, подключать аккумулятор при снижении заряда до 70-80%;
• при расчете длительности восстановления учитывать не только количество ампер-часов, но и разницу вольтажа при зарядке в заводских и домашних условиях, которая влияет на ваттную емкость;
• не пытаться увеличить емкость АКБ циклами разряд-заряд;
• не допускать перегрева накопителя, не оставлять его под прямыми солнечными лучами;
• эксплуатировать батарею при температуре +10…+25°С, для использования при низких температурах утеплить корпус;
• не допускать ударов по телу АКБ, воздействия сильного трения и вибрации, при транспортировке укладывать аккумуляторы на толстую мягкую подложку;
• хранить литий-ионные накопители с 50-60% заряда и при температуре около 0°С.

Советуем изучить Цветовая маркировка резисторов

При покупке аккумулятора нужно обращать внимание на дату выпуска. Батареи, произведенные более 3 лет назад, считаются просроченными и малофункциональными

Видео к просмотру: Как и чем зарядить Li-ion и Li-po аккумуляторы 18650, от мобильного и др. Tp4056

Существуют универсальные зарядные устройства, которые подходят для подключения и к бытовой технике 220В, и к бортовой сети 12В. Все они оснащены корпусом, кабелем с вилкой, преобразователем в виде трансформатора, стабилизатором напряжения, контролем зарядки и светодиодным индикатором.

Кроме этого, в некоторых моделях есть и другие элементы – например, вольтметр или амперметр, дополнительный дисплей и так далее. Пользоваться ими удобно и совершенно несложно.

К таким моделям можно отнести зарядное устройство mh12210, есть и ряд других вариантов, которые при необходимости вы без труда найдете в любом магазине электроники.

Вскрытие зарядного устройства литиевого аккумулятора

Вскрытие показало, что все детали на месте. Меня это слегка удивило, но приглядевшись внимательнее выяснилось, что не все они такие какими должны быть. Первым делом в глаза бросилось несовпадение емкости на этикетке электролитического конденсатора и надпись на плате:

Как видно, емкость электролита должна быть 10мкФ (10uF на плате), а по факту стоит 4.7 мкФ. В общем-то это не такая уж критическая проблема. Лучше бы, конечно, установить требуемую величину, но у меня ее не нашлось. На установленном конденсаторе указанно напряжение в 50 В. Врядли оно там действительно такое большое. Но при замене лучше устанавливать конденсаторы на аналогичное или большее напряжение

Аналогичная беда и со вторым электролитом. Указанно 470 мкФ, а стоит 100. Он установлен на выходе и рассчитан на напряжение в 16 вольт. Что-ж, заменил его на найденный 330мкФ/16В. Сначала была мысль установить 470 мкФ, но он не влез.

Конденсатор это конечно хорошо, чем больше емкость тем лучше сглаживание выходного напряжения, но кардинально это ничего не изменит. Поэтому далее было решено покопаться на тему какой тут контроллер заряда аккумулятора.

Принцип работы модуля TP4056 с защитой и без

Литиевые аккумуляторы очень требовательны к методам их заряда. Их нельзя заряжать выше 4.2 В и не желательно заряжать большим тока, чем меньше ток заряда, до разумных пределов, тем дольше проживут аккумуляторы. Контроллер TP4056 как раз обеспечивает правильный заряд литиевых аккумуляторов методом CC/CV. CC означает заряд постоянным током, а CV означает заряд постоянным напряжением.

Модули TP4056 с защитой и без защиты производят заряд литиевых аккумуляторов методом CC/CV, обеспечивая постоянный заданный ток заряда в начале заряда, и постоянное напряжение заряда 4.2В в конце заряда. Дополнительно в контроллере реализован метод TC, при котором сильно разряженный аккумулятор заряжается током 1/10 от номинального до достижения аккумулятором напряжения 2.9 В.

По умолчанию на всех модулях заряда TP4056 настроен максимальный ток заряда 1 А. Если напряжение на аккумуляторе более 2.9 В, то заряд аккумулятора сразу равен 1 А, и держится на таком уровне практически до полного заряда. В этот момент на плате горит красный светодиод. Когда напряжение на аккумуляторе приближается к номинальному, ток заряда начинает уменьшаться, при этом поддерживается постоянное напряжение на выходе зарядного устройства 4.2 В. Кривые заряда литиевых аккумуляторов тока и напряжения по методу CC/CV можно посмотреть на графике ниже.

Когда ток заряда снижается до 100 мА, контроллер TP4056 прекращает процесс заряда. В этот момент гаснет красный светодиод и загорается синий.

Модуль TP4056 с защитой контролирует также и разряд литиевого аккумулятора. Аккумулятор защищается от короткого замыкания, при этом, если замкнуть выводные контакты платы, нагрузка будет просто отключаться от аккумулятора, пока не исчезнет КЗ. Во время разряда аккумулятора контролируется ток разряда и напряжение. Ток разряда ограничивается на уровне 3 А, если протекающий ток становится больше, нагрузка отключается от аккумулятора. При понижении напряжения на клеммах аккумулятора ниже 2.5 В нагрузка также отключается от аккумулятора, защищая его от переразряда.

Платы защиты BMS для литий─ионных аккумуляторов

Контроллер, рассмотренный выше, является простейшим вариантом защиты BMS. На самом деле разновидностей таких плат гораздо больше и есть довольно сложные и дорогостоящие. В зависимости от сферы применения выделяют следующие виды:

• Для портативной мобильной электроники;
• Для бытовой техники;
• Применяемые в возобновляемых источниках энергии.

Часто такие платы защиты BMS можно встретить в составе систем с солнечными батареями и в ветряных генераторах. Там, как правило, верхний порог срабатывания защиты по напряжению составляет 15, а нижний – 12 вольт. Сам аккумулятор в штатном режиме выдаёт напряжение 12 вольт. К аккумуляторной батарее подключается источник энергии (например, солнечная панель). Подключение выполняется через реле.

Пример контроллера заряда для солнечной панели При увеличении напряжения на аккумуляторе более 15 вольт срабатывают реле и размыкают цепь заряда. После этого источник энергии работает на предусмотренный для этого балласт. Как говорят специалисты, в случае с солнечными панелями это может дать нежелательные побочные эффекты. В случае ветряных генераторов BMS контроллеры применяются обязательно. Контроллеры зарядки литий─ионных аккумуляторов для бытовой техники и мобильных устройств имеют существенные различия. А вот контроллеры аккумуляторов ноутбуков, планшетов и телефонов имеют одинаковую схему. Разница заключается только в количестве контролируемых аккумуляторных элементов.

Что такое контроллер батареи?

Контроллер заряда аккумулятора — простыми словами, это печатная плата внутри элемента питания (иногда крепится прямо на его корпусе). Правильное её название «BMS-плата» (Battery Management System), то есть плата системы управления аккумулятором.

Прежде всего, контроллер нужен для сохранения дорогостоящего аккумулятора от критических отклонений напряжения от номинальных 3,7 Вольт путём отключения.

На BMS-плате распаяны электронные компоненты для защиты устройства от неисправностей по электроцепи питания. Без неё работать литий-ионные аккумуляторы теоретически могут, но это приведёт к их скорейшему выходу из строя с высокой вероятностью взрыва.

Эксплуатация Li-ion батарей

Первую зарядку батареи после покупки новой техники необходимо выполнять после полного разряда. То есть заряжать его сразу не нужно, необходимо довести прибор до выключения, а потом зарядить полностью.

При эксплуатации устройств с литий-ионными батареями необходимо следить за местом их нахождения

В холодную и жаркую погоду важно контролировать температуру батареи, не допуская перегрева (переохлаждения). Для этого существуют специальные программы, с помощью которых отслеживаются показатели

Работа при температуре выше 30°C сказывается на способности батареи держать емкость. Уровень падает с 100% до 80%. Когда устройство полностью зарядилось, следует отключать его от источника тока. В противном случае емкость аккумулятора со временем будет снижаться, и батарея выйдет из строя.

График, демонстрирующий взаимосвязь времени и постепенного разряда аккумулятора.

Современные блоки питания способны минимизировать поступающий ток после полного заряда. Однако такая функция не дает гарантии сохранности аккумулятора. Заряжать устройство необходимо при отметке 30-50%. Постоянная полная разрядка сопровождается выделением тепла в большем объеме, это негативно сказывается на состоянии батареи.

Не стоит подключать к питанию устройства, которые работали в стрессовом режиме и получили перегрев. В этом случае необходимо дождаться, пока температура снизится, и только после этого ставить заряжаться.

Для устройств, которые допускают извлечение батареи, отличным решением является приобретение резервного аккумулятора. В этом случае время работы приспособления возрастает в 2 раза. Когда основной аккумулятор разряжается, в устройство помещается запасной элемент. Удобно решение для техники, которая быстро нагревается, так как сменное устройство дает время основному остыть.

Калибровка

Выделяют 2 метода калибрования:

• ручной;
• программный.

Калибровка производится по схеме: полный разряд-полный заряд аккумулятора. Необходима процедура для восстановления показателей и корректной работы контроллера.

Схема буферной зарядки аккумулятора и диаграмма, иллюстрирующая цикл заряда-разряда.

Второй метод отображает больше информации и позволяет осуществить дополнительные программные манипуляции. В остальном оба способа различий не имеют.

Вначале необходимо в стандартном режиме разрядить технику до выключения. Затем подключить к заряднику. Во время процедуры печатная плата батареи определяет предельные рамки зарядки и разрядки, это необходимо для предотвращения сбоев в дальнейшей работе.

Заряжают аккумулятор оригинальным прибором, который шел в комплекте с техникой. Отключать от сети устройство можно, когда индикатор заряда покажет 100%. Для достижения максимальной рабочей емкости рекомендуется провести 2-3 повторных цикла «разряд-заряд».

Хранение

Для предотвращения негативных воздействий на литий-ионный аккумулятор со стороны внешних факторов необходимо придерживаться таких правил:

• на время хранения батарею извлекать из устройства;
• перед извлечением рекомендуется зарядить аккумулятор до 50%;
• хранят источник в сухом и прохладном месте.

Литий-ионные устройства имеют низкий показатель саморазряда, поэтому хранить их можно более 2 лет. Однако избежать потери емкости невозможно, даже выполняя правильные условия хранения. Независимо от того, сколько зарядное не будет использоваться, необходимо каждые 3 месяца делать калибровку, а после нее возвращать уровень заряда до 50%.

Чего не нужно делать с литий-ионными аккумуляторами

Предотвращение перегрева является залогом длительной работы батареи. Литий – активный щелочной металл, поэтому при нагреве в аккумуляторе может начаться реакция, приводящая к воспламенению. Запрещается держать литий-ионные батареи вблизи источников солнечных лучей, батарей и открытого огня. Особенно это касается смартфонов и ноутбуков.

Запрещено разбирать аккумуляторный элемент. Такая процедура приводит к воспламенению. Нельзя заряжать элемент в обход контроллера. Исключение делают лишь в случае, если аккумулятор необходимо вывести из состояния глубокого разряда.

Режимы работы литиевых АКБ

Есть 2 основных режима использования литиевых АКБ:

1. Буферный – например, в современных источниках бесперебойного питания. Батарея в таком случае постоянно подпитывается от электросети, а при перебоях в электроснабжении – отдает накопленный заряд подключенному к ней оборудованию. Когда электроснабжение от сети восстанавливается, АКБ снова подзаряжается и находится в режиме постоянной готовности к дальнейшему использованию.
2. Циклический – подразумевает чередование фаз заряд-разряд, когда после пассивной фазы восстановления заряда следует продолжительная фаза активной работы. В таком режиме работают аккумуляторные батареи электровелосипедов и других видов персонального электротранспорта, погрузчиков, поломоечных машин, электромобилей, мотолодок, мобильных кофемашин и другой техники. Срок службы таких АКБ измеряется не годами, а количеством циклов глубокого разряда (до 80%) и последующего заряда.

Литий-ионные батареи успешно используются и в буферном, и в циклическом режиме. Если эксплуатация АКБ подразумевает жесткие условия и частые глубокие разряды, лучше всего с такими задачами справляются литий-железо-фосфатные батареи (LiFePO4). В частности, они используются для питания лодочных электромоторов, складской и клининговой техники, е-байков и других видов электротранспорта.

BIT3193

Информация предоставлена участником KRAB: Цитата:

Снятие защиты для BIT3193 : При срабатывании защиты напряжение на выводе 5 около 3, 5 V. При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

. Снятие защиты для BIT3193: (victor_loza monitor.net.ru) Вариант — 1 Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем «рабочий» потенциал около 1.2 V. Вариант — 2 Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, «стабилизирует» напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Самодельная зарядка для литий-ионного 18650-го аккумулятора, сделанная из старого зарядного устройства от телефона.

Чтобы зарядить батарейку, выполняют такие действия:

1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой – черного.
2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Советуем изучить Простой лабораторный блок питания на lm317

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

Сборку осуществляют так:

1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Какими бывают литиевые аккумуляторы

В зависимости от того, из какого материала изготовлен положительный электрод литиевого аккумулятора, существует их несколько разновидностей:

• с катодом из кобальтата лития;
• с катодом на основе литированного фосфата железа;
• на основе никель-кобальт-алюминия;
• на основе никель-кобальт-марганца.

У всех этих аккумуляторов имеются свои особенности, но так как для широкого потребителя эти нюансы не имеют принципиального значения, в этой статье они рассматриваться не будут.

Также все li-ion аккумуляторы производят в различных типоразмерах и форм-факторах. Они могут быть как в корпусном исполнении (например, популярные сегодня 18650) так и в ламинированном или призматическом исполнении (гель-полимерные аккумуляторы). Последние представляют собой герметично запаянные пакеты из особой пленки, в которых находятся электроды и электродная масса.

Наиболее распространенные типоразмеры li-ion аккумуляторов приведены в таблице ниже (все они имеют номинальное напряжение 3.7 вольта):

Внутренние электрохимические процессы протекают одинаково и не зависят от форм-фактора и исполнения АКБ, поэтому все, сказанное ниже, в равной степени относится ко всем литиевым аккумуляторам.

Описание выводов:

1. TEMP — подключение датчика температуры, встроенного в литий-ионную батарею. Если на выводе напряжение будет ниже 45% или выше 80% от напряжения питания, то зарядка приостановится. Контроль температуры отключается замыканием входа на общий провод.
2. PROG — Программирование тока зарядки (1.2к — 10к);
   Постоянный ток зарядки и контроль напряжения зарядки выбираются сопротивлением резистора, между этим пином и GND;
   Для всех режимов зарядки, зарядный ток может быть выведен из формулы
3. GND — Общий;
4. Vcc — Напряжение питания, если ток потребления (ток зарядки батареи) становится ниже 30mA, контроллер уходит в спячку, потребляя от контакта BAT ~ 2mkA;
5. BAT — Подключение аккумуляторной батареи (ICR, IMR);
6. STDBY — Индикация окончания заряда (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диаппазоне — разомкнут;
7. При подключенной батарее, в течении зарядки — разомкнут, по окончании — замкнут;
8. При неподключенной батарее замкнут;
9. CHRG — Индикация зарядки (выход ОК, n-p-n), при слишком низком напряжении питания, или напряжении на входе ТЕМР не в диаппазоне — разомкнут;
10. При подключенной батарее, в течении зарядки — замкнут, по окончании — разомкнут;
11. При неподключенной батарее, кратковременно включается с периодом 1-4 сек;
12. CE — Управление зарядкой. При подаче высокого уровня микросхема находится в рабочем режиме, при низком уровне контроллер в состоянии сна. Вход TTL и CMOS совместим;
