Чертежи дачного деревянного туалета теремок для строительства своими руками: фото проектов с размерами

Пошаговая инструкция по строительству домика

Схема возведения туалета в форме шалаша

Доступный для новичка в строительном деле вариант постройки туалета – выгребная яма и конструкция типа «Шалаш» из дерева.

Необходимые материалы

Древесина – самый распространённый материал для возведения дачного санузла

Чтобы возвести на дачном участке простой, но удобный санитарный домик, понадобятся:

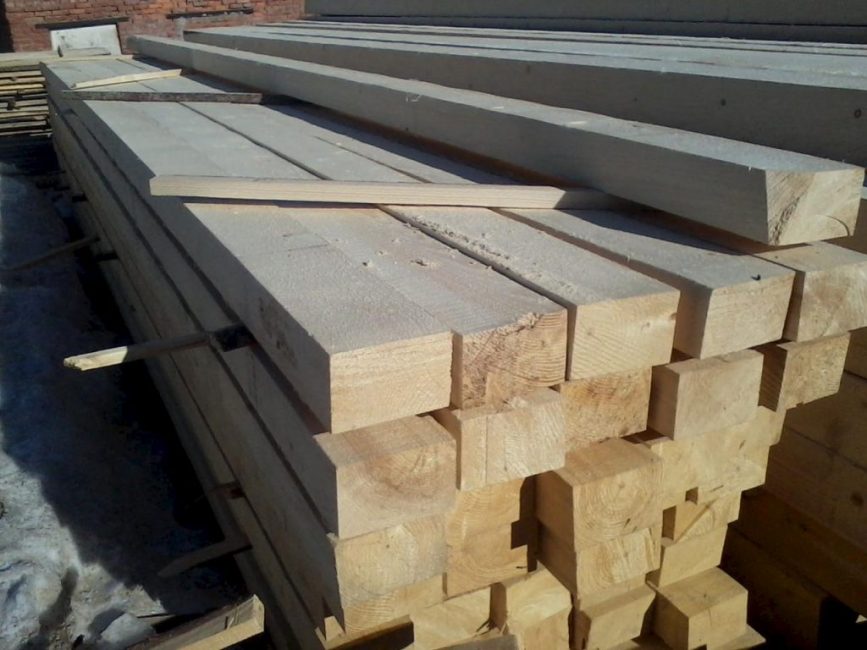

  1. Бруски и доски из сухой древесины
  2. Саморезы и шуруповёрт
  3. Молоток и гвозди
  4. Клей
  5. Пенопласт в качестве утеплителя
  6. Шифер или рубероид для крыши
  7. ДВП либо фанера для отделочных внутренних работ
  8. Уголки из металла
  9. Фурнитура (пластиковая или деревянная ручка, крючок для запирания)
  10. Набор из сиденья с крышкой

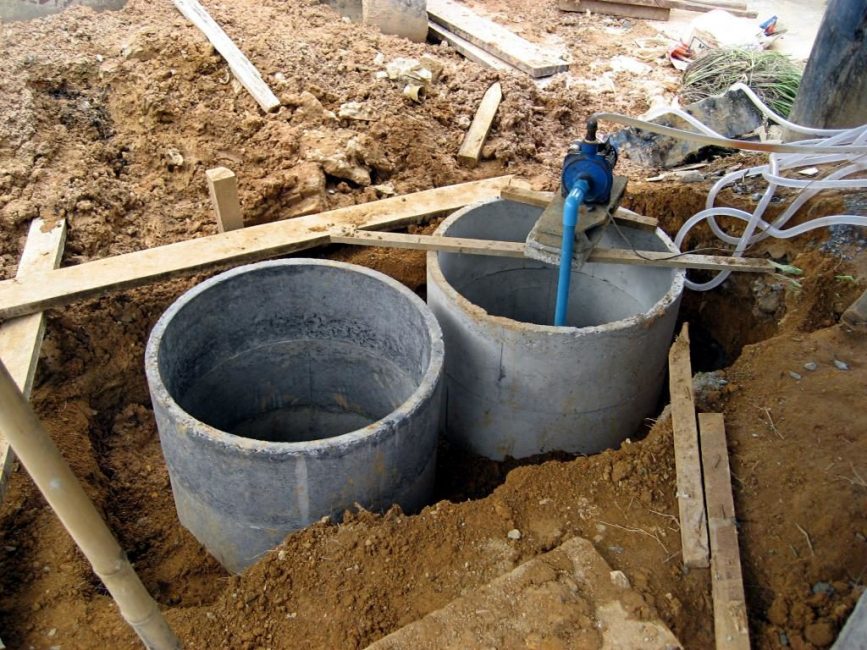

Оборудование ямы из бетонных колец большого диаметра

Обустройство выгребной ямы потребует расходов на покупку:

  1. Щебня
  2. Мелкого речного песка
  3. Цемента (любой марки и модели)
  4. Металлической сетки с мелкими ячейками для укрепления стенок
  5. Армирующей решётки либо кусков арматуры для повышения прочности фундамента

Потребуются такие инструменты:

  • штыковая и совковая лопаты
  • бур и перфоратор (если грунт каменистый, глинистый)
  • болгарка с дисками для работы с металлом и камнем
  • лобзик
  • угольник
  • измерительная рулетка
  • строительный уровень

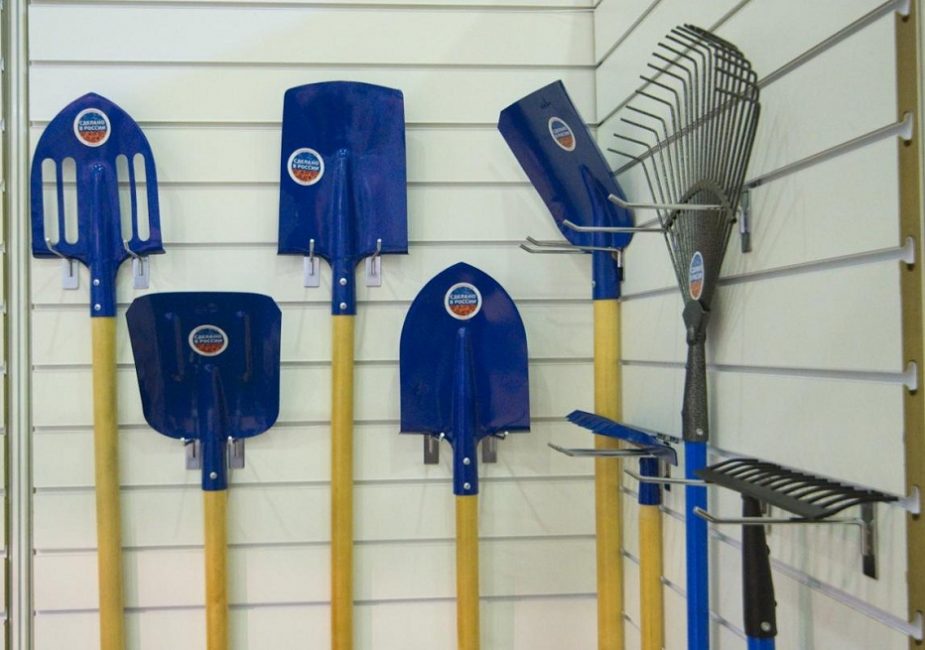

Лопаты

Если есть финансовая возможность, то выгребную яму можно оборудовать из трёх, поставленных друг на друга, бетонных колец. Первые 2 служат своеобразными отстойниками, а нижнее фильтрует нечистоты перед их попаданием в почву.

В случае, когда бюджет сильно ограничен, используют старые покрышки от колёс грузового транспорта.

Как вырыть выгребную яму

Работа начинается с разметки участка. Далее выполняют следующие шаги:

1

Выкапывают (бурят) квадратную или круглую яму в почве на глубину 2 м. Грунт выбирают, на дно насыпают дренаж – смесь щебня с песком

2

Стенки укрепляют сеткой, а сверху набрасывают цементный раствор, выравнивая поверхность

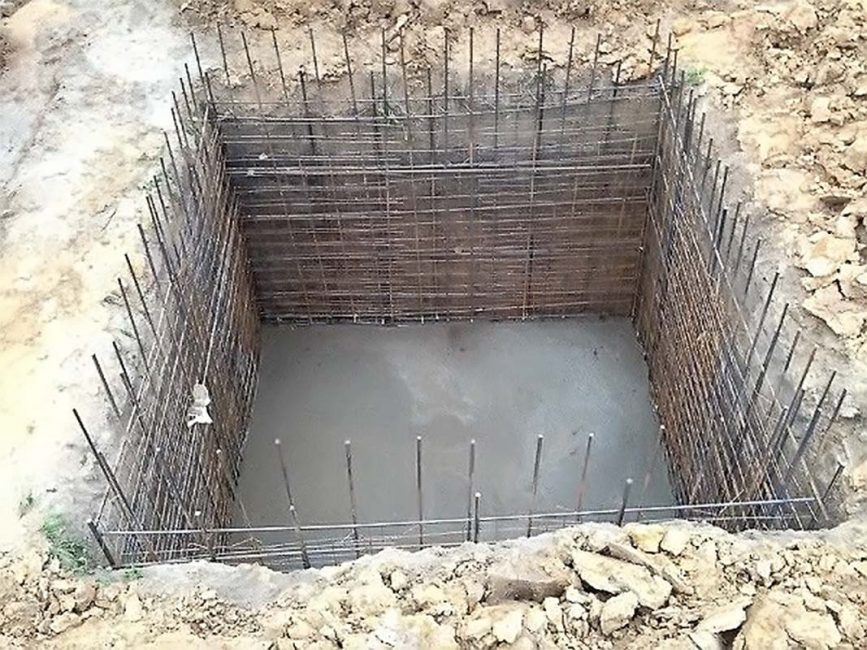

Армирующая сетка укрепляет стенки канавы

2

Высохший цемент штукатурят, дают высохнуть

Оштукатуренные бетонные стенки выгребной ямы

3

Поперёк отверстия ямы в грунт на ребро на небольшом расстоянии устанавливают деревянные доски, обработанные антисептическим составом. Они служат основой для заливки фундамента

4

По краям рва делают опалубку на высоту будущего фундамента. Отверстие закрывают полиэтиленовой плёнкой, закрывают сверху армирующей решёткой

5

В плёнке оставляют 2 отверстия – для установки унитаза и для выгребного технического выхода

6

Пространство внутри опалубки заливают цементным раствором, разравнивают, ориентируясь по маячкам либо строительному уровню

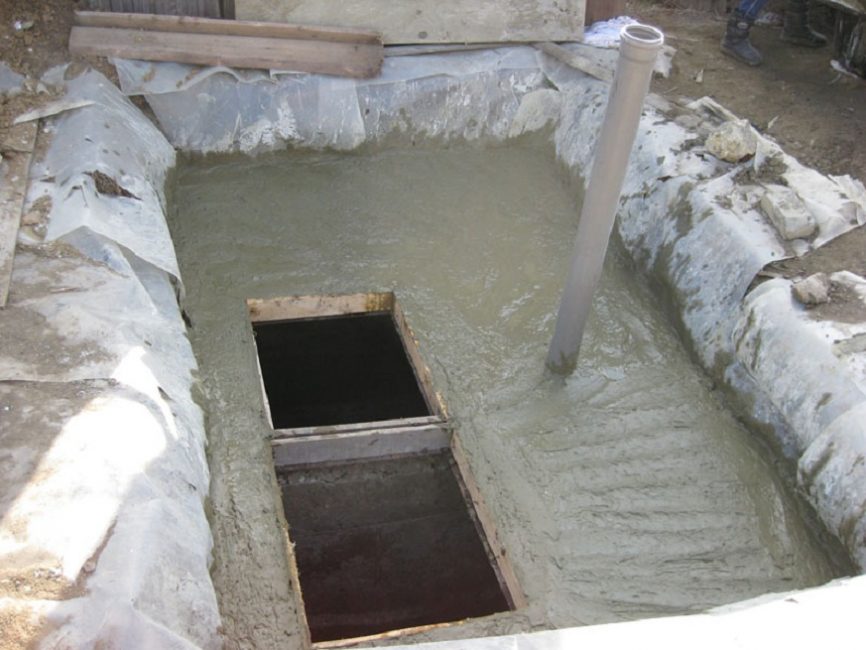

Заливка фундамента ямы

7

Полностью высохший фундамент готов к установке наземной части. Выгребное отверстие перед этим закрывают специальным люком

Порядок строительных работ

Далее переходят к возведению конструкционной части санузла – деревянного домика в виде шалаша. Рекомендуется следовать такой инструкции:

1

Начинают с монтажа нижнего основания каркаса из брусьев 5х5 см. Из деталей сбивают квадрат-опалубку, сверху кладут настил из досок

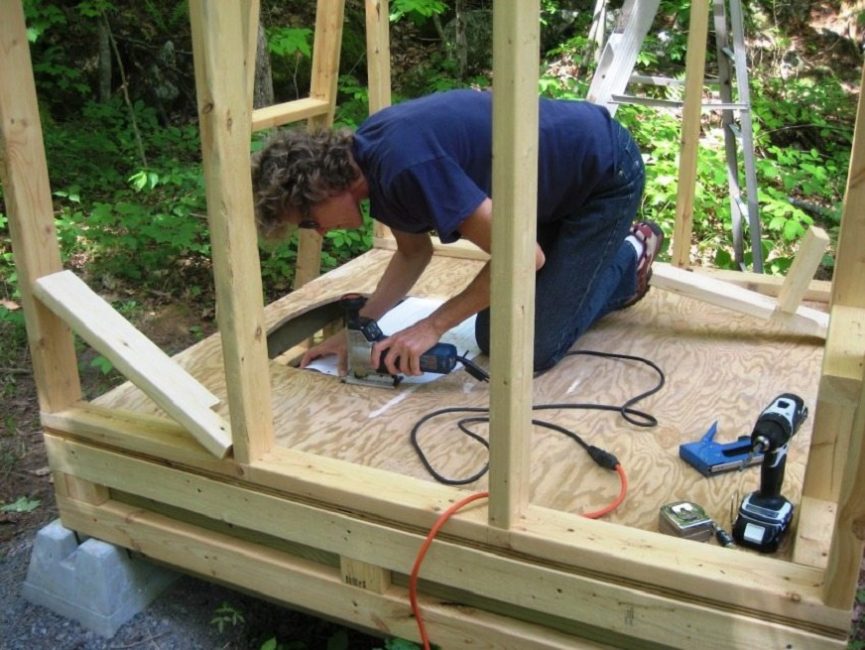

Отверстие для установки сидения

2

В полу выпиливают отверстие для стульчака и технологический проём для люка выгребного отверстия

3

Деревянное основание промазывают антисептическими пропитками

4

Из брусьев собирают фасадную и оборотную части конструкции по заранее подготовленным схемам. Готовые детали выглядят как равнобедренные треугольники с тремя перекладинами вдоль, расположенными на расстоянии. Изнутри обе заготовки отделываются полосками ДВП

Схемы сборки фасадной и оборотной частей

5

Фасад и оборот крепятся к основанию саморезами и укрепляются металлическими уголками

6

Далее ведётся монтаж крыши (она же служит боковыми стенками) из досок длиной 1,8–2 м, укладка кровельного материала и монтаж конька. Сверху предусматривают вентиляционное отверстие и трубу

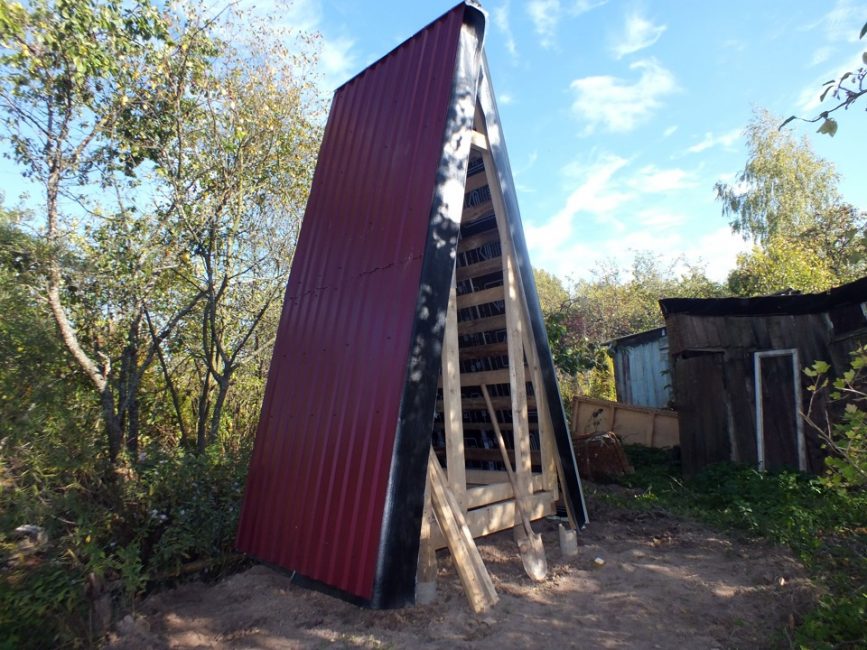

Кровлю закрывают рубероидом, шифером либо металлочерепицей

7

На фасад устанавливается дверь, внутри монтируется постамент для сиденья

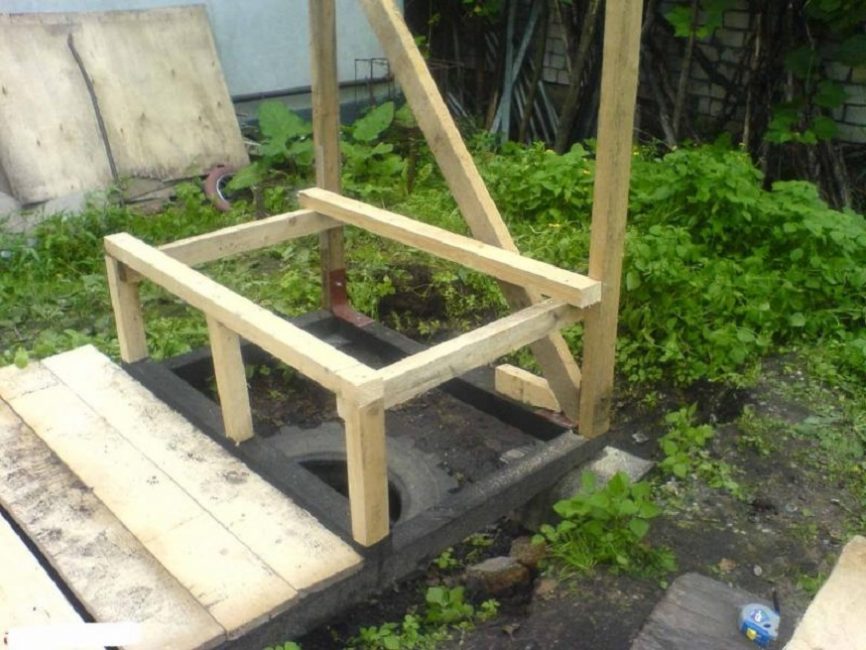

Постамент для сиденья

8

Древесину грунтуют и лакируют, по желанию ведётся обработка морилкой

9

В последнюю очередь устанавливают ручку, сиденье унитаза, крючок для закрытия двери

Септик для дома – канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Туалет для дачи без запаха

Существует несколько вариантов организации туалета для дачи без запаха: биотуалет, торфяной туалет, выгребная яма и септик. Все эти варианты отличаются по стоимости, сложности обслуживания и трудоемкости постройки.

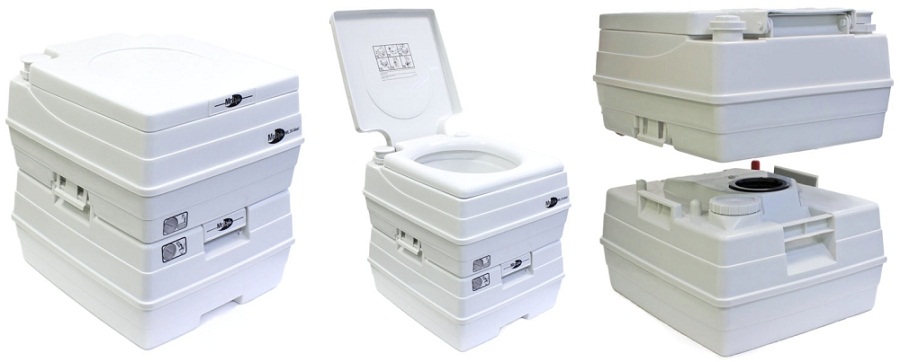

Химический биотуалет на даче

Биотуалет представляет собой разновидность туалета, которым не требуется система канализации. Отходы жизнедеятельности накапливаются в специальном баке.

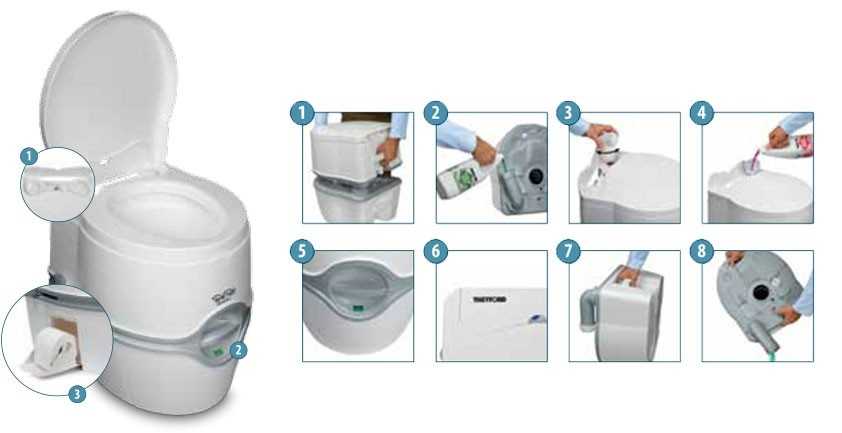

Рис.38. Модульный биотуалет.

Химические биотуалеты снабжены баком для накопления отходов и смыва, в бак смыва наливают воду и дезодорирующую жидкость, а в бак отходов добавляются дезинфицирующе-расщепляющую жидкость. Использование такого туалета практически аналогично городскому.

Рис.39. Химический биотуалет — это автономный комплекс, снабженный баком для нечистот. Такой туалет может быть установлен в любом месте. Однако небольшая емкость для нечистот требует постоянной утилизации отходов жизнедеятельности. Такой туалет прекрасно подойдет для кратковременного использования.

Достоинством химических биотуалетов является автономность, а, следовательно, их возможно установить в любом месте, в том числе и в доме, и не строить специального строения.

Рис.40. Дезодорирующая жидкость обеспечит отсутствие запаха.

Рис.41. Правила обращения с химическим туалетом.

Недостатком является необходимость постоянного слива отходов. Следует отметить, что не все химические жидкости позволяют сливать отходы в почву, а значит придется иметь специальное место для утилизации отходов.

Финский туалет для дачи

Торфяной туалет для дачи от химических отличаются более простой конструкцией. В своей работе они не используют химических препаратов. Конструктивно торфяные туалеты представляют собой небольшой бак с механизмом отвода жидкости. Для расщепления отходов после каждого использование необходимо в туалет засыпать немного торфа.

Рис.42. Торфяной туалет для дачи представляет собой систему в которой отделяется твердая фракция отделяется от жидкой. Жидкая фракция отводится, а твердая за счет присыпки торфом перерабатывается в удобрения для сада. Недостатком торфяного биотуалета является необходимость утилизации жидкой фракции и регулярная чистка от переработанной твердой фракции.

Большим достоинством торфяного туалета является экологичность. Отходы, перемешанные с торфом можно использовать как органическое удобрение для растений.

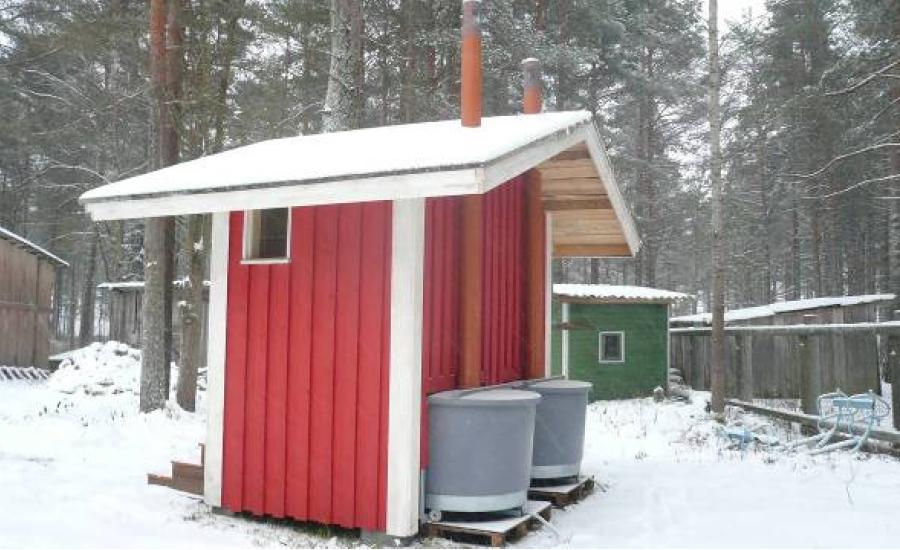

Рис.43. Емкость с отходами у финского туалета располагается под кабинкой.

Рис.44. Устройство торфяного туалета по финской технологии.

Недостатком является необходимость сооружения специального домика, установка вентиляции и необходимости оборудования дренажа для жидких фракций.

Рис.45. Вентиляция финского туалета.

Септик для туалета на даче

Септик для туалета на даче это самый современный способ утилизации отходов жизнедеятельности. Существуют полностью автономные септики не требующие обслуживания. Их принцип работы построен на расщеплении отходов.

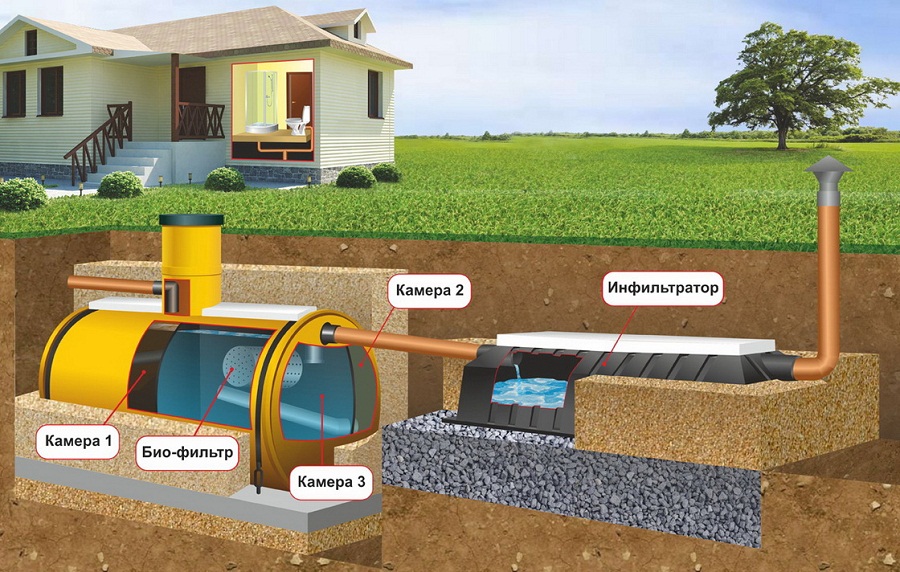

Рис.46. Принцип работы септика.

Рис.47. Схема установки септика.

Рис.48. Септик — это автономная система канализации для дома. Из-за сложности установки и необходимости круглогодичного использования, они обычно применяются в загородных домах. Нечистоты попадая в септик подвергаются разложению. Септик не требует регулярных чисток.

Учитывая сложность установки и стоимость оборудования, септики обычно применяются в загородных домах круглогодичного проживания.

Рис.49. Септик для загородного дома.

Мы рассмотрели все возможные варианты туалетов для дачи. Несмотря на обилие вариантов наибольшее распространение получили септик и традиционный уличный туалет для дачи. Септик хорош своей автономностью и возможностью организации полноценной системы канализации. Обычно септик применяют в загородных домах и дачах круглогодичного проживания. Если дача посещается только в летний период, то самый простой вариант организации туалета — это деревенский вариант. Для деревенского туалета необходимо установить выгребную яму, роль которой обычно выполняет бочка, а сверху построить кабинку. Обычно кабинку строят из дерева. Если хорошо декорировать туалетный домик, то помимо выполнения своего прямого назначения, он будет еще прекрасным украшением участка.

Материал для строительства

При самостоятельном строительстве дачного туалета используются разные материалы: дерево, кирпич, ОСБ плита, фанера, старые поддоны, металл. Каждый материал имеет свои плюсы и минусы.

Дерево

Считается самым доступным в ценовом плане материалом, обладающим высокими техническими характеристиками. Из него сооружаются уличные туалеты всевозможных форм и дизайнов, благодаря тому, что материал хорошо поддается обработке, и легко окрашивается.

При строительстве сортира преимущественно используется дерево хвойных или лиственных пород. Так как эта древесина отличается водостойкостью, прочностью и удобством в работе. Вместо дерева можно использовать и вагонку, отличающуюся эстетичностью. Главное, материал периодически обрабатывать различными пропитками и антисептиками, повышая его пожаробезопасность и стойкость к образованию грибков и плесени.

ОСБ плита

При строительстве деревенского сортира из ОСБ плиты стоит подчеркнуть достоинства используемого материала:

  • прочность и стойкость к деформации;
  • влагостойкость, благодаря использованию смолы в качестве вяжущего материала;
  • небольшой вес. Для таких построек нет необходимости сооружать прочный фундамент;
  • удобство в работе. Как и дерево, ОСБ плиты легко режутся и пилятся как ручными, так и электрическими инструментами;
  • экологичность. Данный материал не выделяет никаких вредных токсинов.

Построить из ОСБ можно уличный сортир по любой схеме: теремок, шалаш, скворечник, избушка. Проявив немного фантазии и творческого подхода, можно получить красивое и оригинальное строение, гармонично вписывающееся в общий ландшафтный дизайн.

Поддоны

Чтобы построить недорогой туалет для временного проживания на даче, прекрасно подойдут и старые поддоны. К преимуществам такой постройки стоит отнести:

  • натуральность и экологичность;
  • прочность и способность выдерживать большие нагрузки;
  • длительный срок эксплуатации (при своевременной обработке материала антибактериальными средствами и пропитками, повышающими пожаростойкость материала);
  • эстетичность.

Строительство уличного сортира из поддонов практически ничем не отличается от технологии работ с древесиной. Сами поддоны стоит аккуратно разобрать, отшлифовать, обработать антисептиком и подогнать по размерам будущей постройки.

Профлист

Данный материал подходит для сооружения летней уборной. Главное, расположить постройку в тени, так как на солнце металл будет сильно нагреваться. Сами профильные листы предоставляются производителями в разных цветовых решениях. Они покрываются защитным слоем, предотвращающим коррозию материала. Крепятся листы металла к каркасу постройки саморезами или специальными вытяжными заклепками

Поэтому под рукой важно иметь шуруповерт или заклепочник

Как я построил своими руками дачный туалет, чертежи которого предлагаю вашему вниманию

Дачный туалет у соседа – это постройка в стиле а-ля «фахверк», то есть — легкий каркас, обшитый изнутри листами СМЛ (стекломагниевым листом), а моя конструкция более традиционна: это полностью деревянный (за исключением кровли) туалет типа «терем», «шалаш» — называйте, как хотите.

Если соседская конструкция является торфяным биотуалетом с замкнутым экологическим циклом, то мой дачный туалет – это кабинка, в которую я поставил химический биотуалет Porta Potty. Кому как удобней – каждый выбирает по себе, знаете ли…

Выбрать сейчас есть из чего. Можете почитать статью о выборе биотуалета, а потом сами решайте, что вам больше подходит.

С согласия Вадима я выставляю его чертежи дачного туалета на всеобщее обозрение. Чертежи представлены на трех листах, содержат полную детализацию, спецификации и объем расходных материалов, вплоть до количества шурупов. Построить дачный туалет своими руками по его чертежам оказалось совсем несложной задачей (если даже я справился, то для вас это вообще — раз плюнуть!).

Чертежи дачного туалета кликабельны, нажимайте для увеличения.

А перед началом серьезного изучения чертежей, если хотите, можете посмотреть короткий ролик о дизайнерских изысках в области строительства дачных туалетов:

Вы можете также посмотреть и скачать чертежи дачного туалета с сайта в их исходном качестве в формате PDF, нажав на ссылки над картинками:

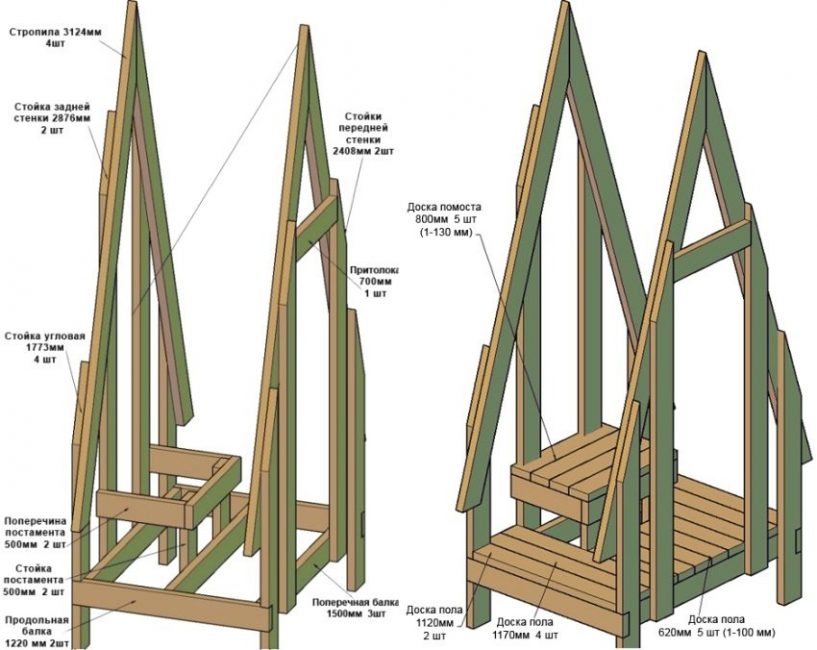

1. Сборочный чертеж

2. Чертеж каркаса

3. Чертежи деталей каркаса

Немного в дополнение:

В качестве материала для нижней обвязки, пола и крыльца я использовал лиственницу, всё остальное – сосна.

Дачный туалет установлен на щебеночную подсыпку: грунт вынут на глубину штыка лопаты по периметру, чуть большему периметра основания дачного туалета. Высота насыпи – сантиметров 20. Строение к грунту не прикреплено: ураганов типа «Катрина» у нас не наблюдалось и не ожидается, а от наших ветров оно не упадет стопудово.

Кровельный материал – профлист, коньковый элемент – самодельный, вырезанный из оцинковки.

Имеются не особо принципиальные расхождения между представленными чертежами дачного туалета и сделанным своими руками моим строением — мне, например, оказался не нужен в туалете показанный на чертежах стульчак, да и кровля из профлиста относительно деревянной кровли — более практичное, на мой взгляд, решение.

После постройки деревянные конструкции туалета покрыты защитным составом «Сенеж» — на два раза, с промежуточной сушкой.

Итог:

Построить дачный туалет своими руками по готовым чертежам (правда, с помощью жены и тестя) удалось всего за два выходных дня. Сравнивать мой «теремок» по стоимости и качеству изготовления с теми строениями, что я видел в продаже, просто несерьезно.

Строительство дачного туалета своими руками обошлось мне в 4000 рублей, не считая стоимости доставки материалов.

Короче, если руки растут откуда надо — пилу вам в них, и удачи!

Фото дачного туалета, построенного по нашим чертежам

Эти фото своего дачного туалета прислала наша читательница Татьяна Захарова.

Дачный туалет своими руками построил её муж Александр, летом 2014-го года. Строение расположено на дачном участке в Калязинском районе Тверской области. Крышу немного видоизменили, но в целом конструкция дачного туалета соответствует чертежам, представленным на сайте.

Примерные расходы на строительные материалы, как и в нашем случае, составляют 4 тысячи рублей.

Выбор места на участке

Говоря о строительстве санитарного помещения на даче, имеется в виду отдельно стоящая от дома постройка, не присоединённая к централизованной канализационной системе

Обустраивают отхожие места обычно в отдалённом углу территории, чтобы избежать неприятных запахов отходов жизнедеятельности. При выборе пространства на участке следует понимать, каким образом будет осуществляться сбор и удаление нечистот.

Чаще всего для таких построек роют глубокие выгребные ямы, но используются также:

  1. Септики и пудр клозеты. Их располагают не ближе 15–20 м к другим постройкам
  2. Биотуалеты. Вкапывают в грунт на участке возле дороги, чтобы ассенизаторская машина смогла подъехать близко и откачать нечистоты
  3. Люфт-клозеты. Изолированные накопительные ёмкости для сбора отходов через трубу. Отверстие для удаления нечистот расположено сбоку

Общие правила для выбора участка для санитарного помещения:

  1. На расстоянии 10 м от жилых зданий и построек
  2. Не ближе 15 м от мест обитания или содержания животных
  3. Через 1 м от зелёных насаждений
  4. В отдалении от соседского забора на 1,5–2 м

Изготовление ящика для компоста своими руками: описание основных технических моментов, рецепты приготовления компоста (50 Фото & Видео) +Отзывы

Материалы для строительства и формы туалетов

Необходимо заранее выбрать подходящий материал, а уже после этого этапа делать проект собственноручно или искать подходящий готовый чертеж. Типичные материалы:

  1. Дерево — классический вариант для уличного туалета. Такое строительство не украдет много времени, но древесина требует защиты от влажности и огня.
  2. Кирпич — материал, туалет из которого будет прочным, долговечным, однако такая дачная кабинка нуждается в крепком фундаменте и мастере, что знаком с искусством кладки.
  3. Металл — вариант для тех, кто привык экономить время и деньги. Плюс — легкость строительства. Минус — жара в постройке летом и необходимость внутренней обшивки, если владельцы бывают на даче и в зимний период.

Большое разнообразие видов у деревянных моделей. Самая популярная форма туалета — «скворечник», однако есть и другие, разнящиеся по сложности возведения:

Домик-шалаш

Такая кабинка компактна, экономична. Ее простая геометрическая форма подкупает легкостью строительства, чертеж ее тоже элементарен. Боковые стены по совместительству выполняют функции скатов крыши, строительство надземной части туалета занимают всего несколько часов. На боковые стенки укладывается кровельный материал (например, мягкая черепица). Отделки требуют фасад и задняя стенка конструкции.

Туалет-теремок

У него ромбовидная форма, которая несколько усложняет работу. Для придания сказочного вида используют различные резные украшения. Каркас облицовывают распиленным пополам кругляком, обычными досками внахлест, блок-хаусом либо толстой вагонкой.

Туалет, совмещенный с душем

В этом случае чертеж такого строения — добавление второй аналогичной схемы с одной стороны. При необходимости размеры этой кабинки можно несколько увеличить.

Выгреб

Выгребные ямы — это отдельная тема. О нюансах их строительства и о том, как можно вообще обойтись без них, пойдет речь ниже.

Устройство туалета на улице: фото

А на данном рисунке изображена схема постройки хозяйственного блока и туалета во дворе. Особого внимания заслуживает отражатель 1, который является одной из главных составляющих туалета, потому как именно он направляет испражнения в переднюю часть сливной ямы. Затем вся масса постепенно сползает в так называемый карман под выкачку. В ходе этого процесса сброшенные массы перемешиваются с бактериями. Именно благодаря отражателю происходить правильный биоценоз. Если его не использовать, то яма понадобиться в 2 раза глубже и больше по объему. «Серые» стоки могут сливаться в яму без отражателя и попадают также в переднюю ее часть. Для того, чтобы не было инфильтрации в грунт, обязательно нужно использовать глухую бетонную коробку 4 и замок глиняный 3. Также крайне необходима дверца ревизионно-прочистная 2.

Как сделать туалет на даче — подготовительный этап

После определения места для постройки уличного туалета можно заняться подбором конструкции. Существуют рекомендации, касающиеся оптимальных размеров туалета, высота, ширина и глубина которого соответственно равняется 2,2 х 1 х 1,4 метра.

Что касается формы, то каждый выбирает свой вариант, среди наиболее распространенных дворовой туалет теремок, домик или шалаш.

Для выполнения необходимых работ следует приобрести материалы и инструменты, если таковые отсутствуют в хозяйстве. Потребуются:

  1. лопата с короткой ручкой;
  2. лом, а лучше солидный перфоратор (при наличии тяжелого грунта);
  3. бочка или другая емкость на 200 литров для выгребной ямы; можно также использовать стандартное колодезное кольцо диаметром 1м;
  4. ручной бур.

Лопата с коротким черенком пригодится для рытья ямы, в которой непросто развернуться с более длинным инструментом. Жесткая земля (известняк, тяжелая глина, галечник и т.п.) потребует наличия перфоратора, лома или кирки. Для электрического инструмента следует приготовить подключение к источнику питания.

Можно, конечно, купить готовый туалет, из числа тех, что предлагают строительные магазины, но интереснее будет сделать своими силами. Прежде всего, нужно сделать эскиз и чертеж, не забывая про вентиляцию и утепление. Затем можно самостоятельно возводить простое сооружение из оставшихся от строительства дачи или дома материалов или приобрести сэндвич-панели.

Из чего лучше сделать туалет?

Хотя самые популярные – это деревянные туалеты для дачи, наряду с досками для обшивки дачных туалетов применяются и другие материалы. Это металлический сайдинг и шифер, многослойная фанера и другие материалы, возводят туалеты и из кирпича.

Задаваясь вопросом: «Из чего лучше сделать туалет на даче?», многие дачники выбирают листовые материалы, которые позволяют сократить время на обшивку каркаса. Однако в деревянном туалетном домике находиться гораздо комфортнее, поскольку дерево дышит, осуществляя воздухообмен и отвод лишней влаги. Однако следует помнить, что все деревянные детали, а особенно находящиеся во взаимодействии с влагой, нужно обработать специальной пропиткой.

Как сделать туалет из досок для дачи с выгребной ямой

Для возведения дачного туалета используются различные материалы. Наибольшее распространение получили доски.

Процесс строительств в данном случае выглядит следующим образом:

1. Выкапывается выгребная яма достаточно объема. Чаще всего около 2 – 2,5 кубов. Ее формируют таким образом, чтобы какая-то часть оказалась за пределами кабинки. Дно ямы стоит сделать с небольшим уклоном в сторону будущего выгреба. Чтобы обеспечить достаточный уровень герметизации, выгребную яму стоит обложить кирпичом, блоками или другими материалами;

2. Готовится фундамент по туалет. Для этой цели можно использовать песчано-цементные блоки, которые заполняют цементом и слегка заглубляют;

3. Изготавливается нижнюю обвязку туалетной кабинки. Для этой цели используется доска размером 100 на 50. Нарезаются элементы нужной длины. Обычно по 1 метру. Для соединения досок между собой используются монтажные уголки. Тщательно выверяется пространственное положение каждого элемента и равенство диагоналей. Нижнюю обмазку обрабатывают составом, предотвращающим гниение древесины;

4. Нижнюю обвязку устанавливают на фундамент, предварительно уложив гидроизоляцию, и крепят к основанию;

5. Собирают каркас будущего туалета, используя бруски размером минимум 40 на 60 мм. Высота вертикальных стоек отличается: два по 2 м, два – по 1,8 м. Это позволяет сформировать необходимый уклон у кровли. Закрепляются горизонтальные планки и собирается кровля. Для обеспечения достаточной жесткости устанавливаются раскосы;

6. К нижней обвязке крепятся брусы, на которые будут укладываться доски пола толщиной минимум 25 мм. Все элементы обрабатываются защитным средством.  Каркас обшивается досками толщиной 25 см. Для крепления используют гвозди. Вырезается отверстие подходящего размера. При желании монтируется стульчак подходящей конфигурации;

7. Из брусков размером 40 на 60 мм изготавливается каркас двери. Обшивается досками. Готовая дверь навешивается на петли. Обязательно предусматривается зазор между створкой и стенками. Крепятся ручки, защелки;

8. Монтируется кровля. Укладывается кровельный материал, например, профнастил;

9. К нижней обвязки крепится доска. Выполняется обсыпка.

Требования к строительному плану

Правильное размещение уличного туалета должно соответствовать установленным нормам СНиП 30-02-97 с изменениями 2018 года, СП 53.13330.2011 и СанПиН. Разрабатывать схему размещения будущего сооружения на участке необходимо не только с учетом расположения дома, но и следующих объектов:

  • хозяйственных построек;
  • колодцев;
  • трубопроводов;
  • заборов;
  • дороги;
  • зданий и сооружений на соседском участке.

Накопитель необходимо расположить на расстоянии не менее чем 3 м от уровня залегания грунтовых стоков.

Правильное расположение сооружения должно обеспечивать свободный доступ ассенизаторов к устройству слива. Это позволит подъехать на специализированной технике к системе, чтобы откачать все нечистоты с помощью дренажного насоса. Расстояние от туалета до общего колодца должно составлять 50 м, а до дороги – 5 м.

Уборная на соседской даче

Выбор материала для постройки

Чертёж по сборке самой простой конструкции «Скворечник»

Наземную часть выполняют из:

  • дерева
  • металла
  • кирпича
  • бетона
  • ДВП
  • шифера

Оптимальным считается решение строить из древесины. Материал стоит дёшево, конструкция возводится быстро, для этого не нужны серьёзные строительные навыки.

Строение из вагонки либо досок мобильно: его можно переносить со старого места на новую выгребную яму. К недостаткам относят легковоспламеняемость дерева, подверженность воздействию влаги и плесени.

Металлические домики встречаются реже: для их возведения нужно иметь опыт сварки металлопрофиля. Однако готовая постройка надёжная, быстро изготавливается. Единственный минус – сильно нагревается на солнце.

Кирпичные туалеты – монументальные, перенести их не удастся. Конструкция из кирпича тяжёлая, поэтому над выгребной ямой делают фундамент ленточного типа.

Применяем навоз как удобрение: конский, кроличий, куриный, коровий, свиной, жидкий и сухой, а также готовые смеси (Фото & Видео) +Отзывы
