Искровой генератор своими руками

Содержание

Устройство сварочного осциллятора

Принципиальная схема сварочного осциллятора и способ монтажа зависит от предполагаемой частоты его применения. Обычно рассматривают два способа подключения:

  • Первый предполагает последовательное подключение. Он применяется при сварке алюминиевых деталей.
  • Второй осуществляет параллельное подключение. Этот способ подключения применяются при проведении кратковременных сварочных работ. Его также используют при сварке нержавеющей стали.

Схема работы осциллятора

В стандартный состав сварочного осциллятора входят следующие электротехнические элементы:

  • Стандартный искровой разрядник. Он исполняет роль генератора и формирует затухающие колебания. Конструктивно он представляет одноконтурный разрядник. В его состав входит параллельно соединённые, катушки зажигания (индуктивности) и конденсатор. Контакты выполнены в виде вольфрамовых электродов.
  • Два дросселя. Для них также используются катушки индуктивности.
  • Повышающий трансформатор большой мощности. С его помощью происходит преобразование стандартного напряжения электрической сети. Частота повышается до 250 кГц. Одновременно повышается напряжение до 6000 вольт.
  • Трансформатор выходной цепи. Передаёт сформированное напряжение в выходные цепи сварочного аппарата.
  • Элементы цепей управления. Они состоят из стабилизатора, элементов регулировки пускового момента, элементов, создающих контур обратной связи. В этот контур включают датчик тока, для оценки параметров.
  • Элементы, обеспечивающие безопасность. Они представляют собой цепи предохранения для защиты схемы от перегрузки. Кроме этого он позволяет защитить самого сварщика от поражения электрическим током в процессе работы.

Классификация осцилляторов

Все подобные устройства подразделяются по техническим характеристикам и виду используемого питания.

К основным техническим характеристикам, по которым различаю осцилляторы, относятся:

  • используемое первичное, то есть входное напряжение;
  • величина вторичного напряжения (измеряется без нагрузки);
  • потребляемая мощность;
  • массогабаритные характеристики.

По типу используемого питания делятся на две категории:

  • непрерывного действия (в них используется постоянный ток);
  • с импульсным питанием (применяется переменный ток).

Первый тип устройств включается в цепь последовательно. Созданный им ток имеет частоту, в зависимости от конструкции, 250 кГц. Напряжение достигает 6000 вольт.

Прочая справочная информация

Малогабаритные низкочастотные дроссели серии Д /pdf/

Трансформаторы силовые и звуковые. Расчет и изготовление. /pdf/

Методика расчета импульсного трансформатора двухтактного преобразователя /pdf/

Метод измерения добротности, индуктивности и активного сопротивления /pdf/

Изготовление выходного трансформатора для лампового УМЗЧ /pdf/

Накальные трансформаторы серии ТН

Трансформаторы накальные малогабаритные типа ТН применяются для питания устройств на полупроводниковых приборах от сети переменного тока напряжением 220 В и частотой 50 Гц. Трансформаторы изготавливаются на броневых и стержневых магнитопроводах унифицированной конструкции, мощностью от 8,7 до 190 В*А. Трансформаторы имеют несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.

Справочные данные трансформаторов ТН (pdf)Скачать

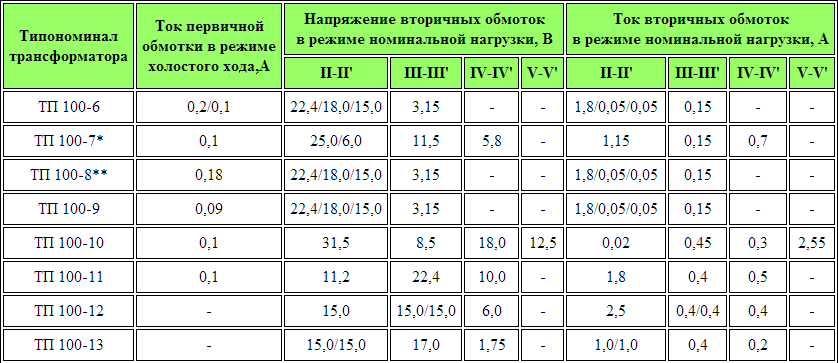

ТП-100-хх

Трансформатор выполнен на витых либо пластинчатых магнитопроводах.

Технические характеристики:

  • Напряжение питания, В: 220 +/-10%
  • Частота тока, Гц: 50
  • Напряжение пробоя (между первичной и вторичными обмотками, а также магнитопроводом), В: 4000
  • Класс нагревостойкости изоляции: 120 град
  • Предназначен для эксплуатации при температуре окружающего воздуха от +1 до +50 град.С и относительной влажности до 80% (при 25 град.С)

ТВС-110ПЦ15

  • Номинальное напряжение на выходе высоковольтной обмотки — 8,5 кВ
  • Напряжение питания — 135 В
  • Ток нагрузки — 1,1 мА (на выходе выпрямителя)
  • Рабочая частота — 15,6 кГц
Обмотка Кол-во витков Провод Сопротивление, Ом
11-12 100 ПЭВ-2 0,4 1,2
9-11 45 ПЭВ-2 0,4 0,4
9-10 16 ПЭВ-2 0,31 0,2
4-3 4 ПЭВ-2 0,31 0,05
4-5 8 ПЭВ-2 0,31 0,1
14-15 1080 ПЭВ-2 0,14 112

Габаритные размеры и схема включения обмоток ТВС-110ПЦ15 и ТВС-110ПЦ16

ТВС-90ЛЦ

Принципиальная электрическая схема трансформаторов типа ТВС-90ЛЦ

Параметры обмоток ТВС-90ЛЦ5 приведены в таблице ниже:

Обмотка Кол-во витков Провод Сопротивление, Ом
5-2 285 ПЭВ-2 0,29 0,6
3-2 285 ПЭВ-2 0,29 0,6
4-2 10,5 ПЭВ-2 0,29 0,2
2-6 77 ПЭВ-2 0,29 0,8
8-7 77 ПЭВ-2 0,29 0,8
11-12 170 ПЭВ-2 0,35 2,6
12-13 230 ПЭВ-2 0,35 11

Габаритные размеры ТВС-90ЛЦ5

ТВ-2В

Применяется для согласования цепей в УНЧ.

Обозначение обмоток Марка провода Количество витков Сопротивление, Ом
1-2-3 (первичная) ПЭЛ-0,09 450х2 70
4-5 (вторичная) ПЭЛ-0,23 100 2,5

СТ-1А

Согласующий трансформатор, предназначен для согласования цепей в радиоприемниках, УНЧ.

Обозначение обмоток Марка провода Количество витков Сопротивление, Ом
1-2 ПЭВ-2 0,11 1500 100
4-3-5 ПЭВ-2 0,11 1000 с отводом от середины 82

СТ-1А

ТПП-319-127/220-50 (ТПП319)

Трансформаторы ТПП319 на 220 В выпускаются начиная с 1979г.(обозначаются как ТПП319-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

При подключении трансформатора к сети 220В необходимо соединить выводы 3-9 или 4-8 и подать напряжение на выводы 2 и 7. Если в Ваше сети более 220В и трансформатор греется на холостом ходу, то можно соединить выводы 4-9 (240В), напряжение также подаётся на 2 и 7.

Выводы обмоток Напряжение, В Допустимый ток, А
II (вторичная)
11-12 2,5 8
17-18 2,5 8
13-14 10 8
19-20 10 8
15-16 0,63 8
21-22 0,63 8
I (первичная)
1-2, 6-7 7 2,03 (127В)/1,15 (220В)
2-3, 7-8 100 2,03 (127В)/1,15 (220В)
3-4, 8-9 20 2,03 (127В)/1,15 (220В)
4-5, 9-10 11 2,03 (127В)/1,15 (220В)

Электрическая принципиальная схема трансформатора питания ТПП319 127/220В 50Гц
Электрическая принципиальная схема трансформатора питания ТПП319 220В 50Гц

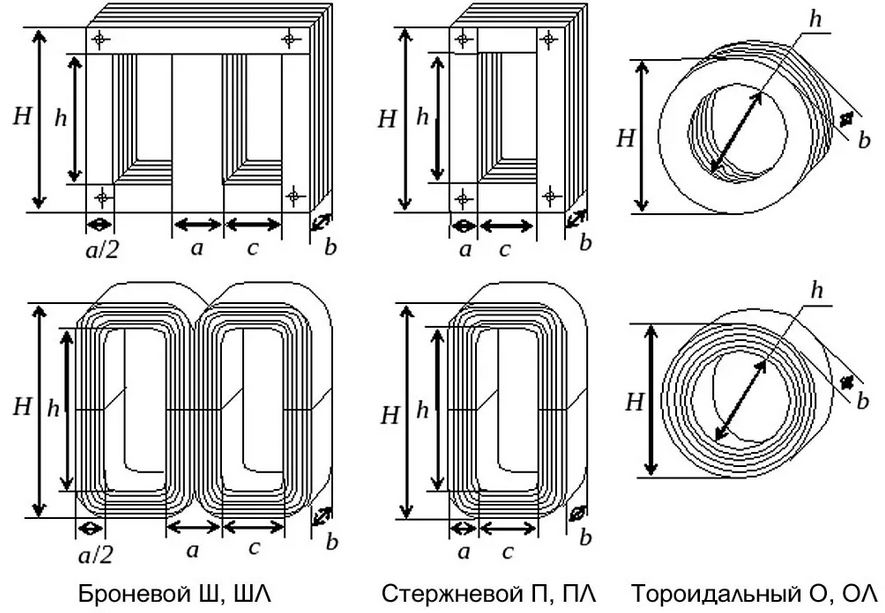

Конструкция трансформатора питания ТПП319 на 50 Гц, 127/220 В

Верхний ряд: стержневые (из наборных пластин)Нижний ряд: ленточные
Внешний вид трансформаторов

Принцип рассматриваемого метода обработки

Особенностью обработки электроискровой установкой можно назвать то, что испарение металла происходит из-за воздействия определенного заряда на поверхность заготовки. Примером подобного воздействия можно назвать замыкание конденсатора на металлической пластинке – образуется лунка определенных размеров. Электроэрозионный разряд создает высокую температуру, которая просто испаряет металл с поверхности. Стоит отметить, что станок из этой группы уже используется на протяжении последних 50 лет в различных сферах промышленности. Главным условием использования подобного электроискрового станка можно назвать то, что заготовка должна быть изготовлена из определенного металла. При этом учитывается не степень обрабатываемости, а электропроводящие свойства.

Краткое описание самодельной установки

В корпусе 2 установлен электрод 1. Его возвратно-поступательное перемещение производится электромагнитом из катушки 7. К направляющей втулке подведена клемма 3 (подается положительный потенциал).

На рабочем столе 4 крепится деталь, которую нужно обработать. На столе имеется клемма 5, к ней подключается отрицательный проводник. По трубке 6 внутрь корпуса подается смазка.

Включив преобразователь, на токонесущих проводах будет получено рабочее напряжение. Дополнительно подается напряжение на индукционную катушку 7. Она создает вибрацию электрода 1, направляя его движение вправо и влево. Электрод 1 касается обрабатываемой детали. В зоне контакта возникает ток величиной 7000…9000 А.

При каждом движении инструмента в сторону детали выжигается небольшое количество металла. В течение 10…12 минут работы электроэрозионного станка в детали будет получено сквозное отверстие. Получено отверстие в хвостовике сверла. Обычным способом просверлить подобное отверстие довольно сложно.

Принцип работы

Общая идея улучшения стабильности работы сварочного аппарата заключается в том, что на электрод кроме основного выходного напряжения подаётся высокое напряжение от сварочного осциллятора. Оно подаётся периодически. Это напоминает импульсы с внутренней амплитудной модуляцией. Величина этих импульсов достигает 6 киловольт. Частота внутренней модуляции колеблется в интервале от 150 кГц до 500 кГц.

Сформированные импульсы имеют небольшую длительность, следовательно, маленькую скважность. Это позволяет получить достаточную мощность

В среднем она может достигать 300 Ватт. Их задача обеспечить надёжный кратковременный электрический пробой между электродом и поверхностью детали.

В момент приближения электрода к поверхности свариваемой детали на расстояние приблизительно в 5мм происходит запуск осциллятора. Электрические импульсы производят ионизацию окружающего воздушного промежутка между электродом и деталью. Это приводит к мгновенному разряду.

Подключение осциллятора для инвертора

Процесс управления этим эффектом осуществляется с помощью специальной кнопки. Для удобства её располагают на держателе. Если сварочный осциллятор подключён к аппарату аргонодуговой сварки. Кнопку располагают на корпусе горелки.

Высокая ионизация повышает электропроводность воздуха. Через него мгновенно протекает основной ток формирования дуги от сварочного аппарата. Это приводит к поджигу и горению сварочной дуги. Созданные осциллятором импульсы непрерывно поддерживают горение электрической дуги. Даже если неожиданно возникают условия, которые могут привести к прекращению процесса сварки. Например, рука сварщика во время движения отклонилась от свариваемой детали. Это приведёт к увеличению расстояния воздушного промежутка между электродом и деталью. Дуга может потухнуть. Осциллятор своим вырабатываемым напряжением будет препятствовать этому негативному эффекту. Сформированный ток от осциллятора накладывается на ток сварочного аппарата и поддерживает процесс горения.

Генератор высокого напряжения из строчника на транзисторе

Здравствуйте, уважаемые друзья! Сегодня я предлагаю вам собрать генератор высокого напряжения всего на одном транзисторе из строчного трансформатора ТВС-110ПЦ15 с умножителем напряжения УН9/57-13 от старого цветного телевизора. Схема довольно простая, построена по принципу блокинг генератора и содержит небольшое количество деталей.

Схема генератора высокого напряжения из строчника на одном транзисторе

Для сборки генератора вам понадобится один транзистор КТ819Г, или импортный аналог TIP41C, но лучше всего использовать MJE13009, поскольку этот транзистор выдерживает ток до 12 А и соответственно будет меньше греться. Лично я в своем генераторе использовал MJE13009. Транзистор обязательно намажьте термопастой и установите на радиатор, желательно с вентилятором.

Еще вам понадобится два резистора мощностью по 5 ватт. На 100 ом и 240 ом, в моем генераторе резисторы очень сильно грелись и я решил приклеить «поксиполом» небольшой радиатор

Самой важной деталью генератора является строчный трансформатор ТВС-110ПЦ15, возможно использовать ТВС-90ЛЦ5 и другие аналогичные от старых цветных, черно белых и даже ламповых телевизоров

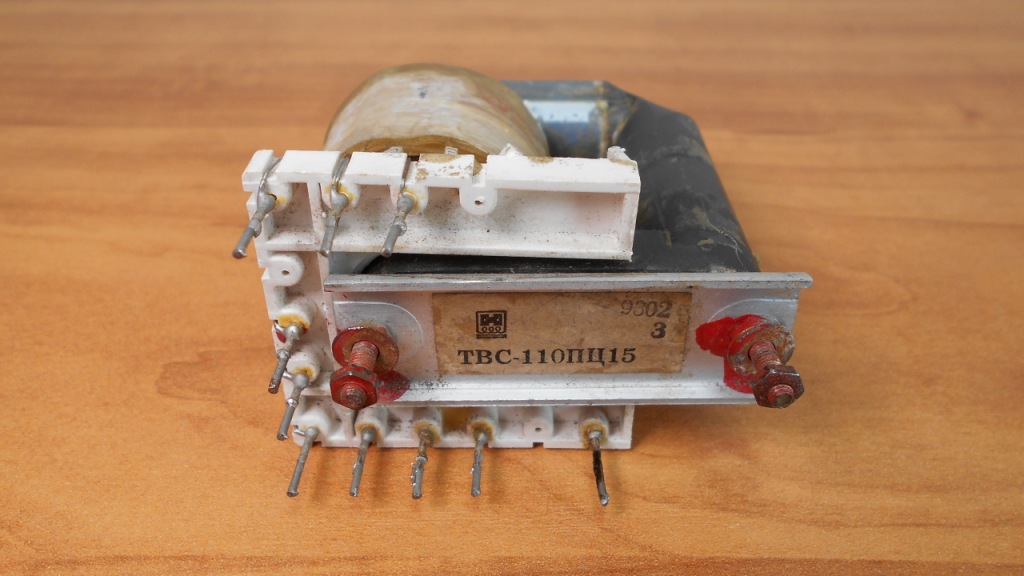

Строчный трансформатор ТВС-110ПЦ15

На магнитопроводе трансформатора надо намотать пару дополнительных обмоток. Катушка L1 содержит 10 витков, намотанных проводом диаметром 1 миллиметр. Катушку L2 мотаем проводом 1,5 миллиметра, всего 4 витка. Обе катушки должны быть намотаны в одну сторону. Вторичная высоковольтная обмотка остается без изменения.

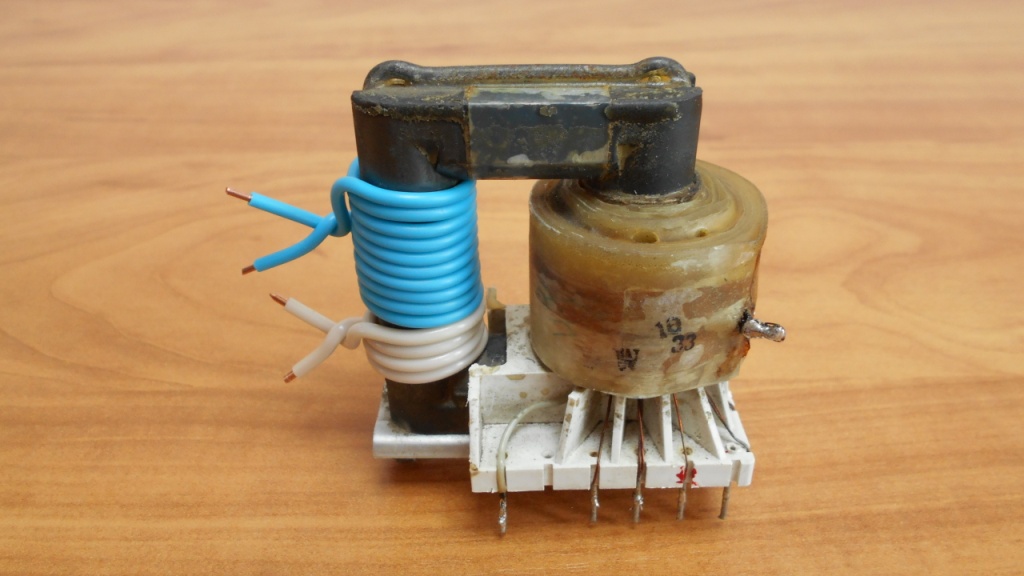

Строчный трансформатор ТВС-110ПЦ15 с двумя дополнительными обмотками

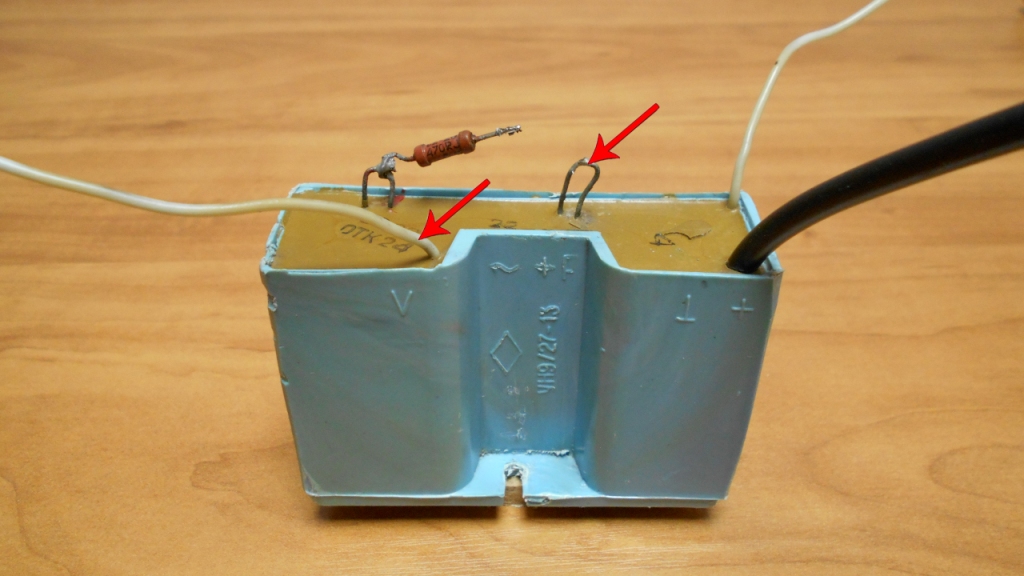

Умножитель напряжения УН9/27-13 или аналогичный тоже нуждается в незначительной доработке. На нем надо удалить два неиспользуемых вывода, отмеченных на картинке красными стрелками, потом изолировать эти места «поксиполом». Делать это необязательно, но если вы случайно во время эксперимента коснетесь этих выводов… Волосы встанут дыбом и мало не покажется, конечно током не убьет, там очень мало ампер, но обжечь может. Между строчным трансформатором и умножителем устанавливается резистор на 470 ом.

Умножитель напряжения УН9/27-13

Разрядник сделан из двух проволок диаметром 1 миллиметр. Расстояние между электродами подбирается индивидуально. Для питания генератора лучше всего использовать источник питания от 12 до 30 вольт с силой тока не менее 2А.

Генератор высокого напряжения. Разрядник

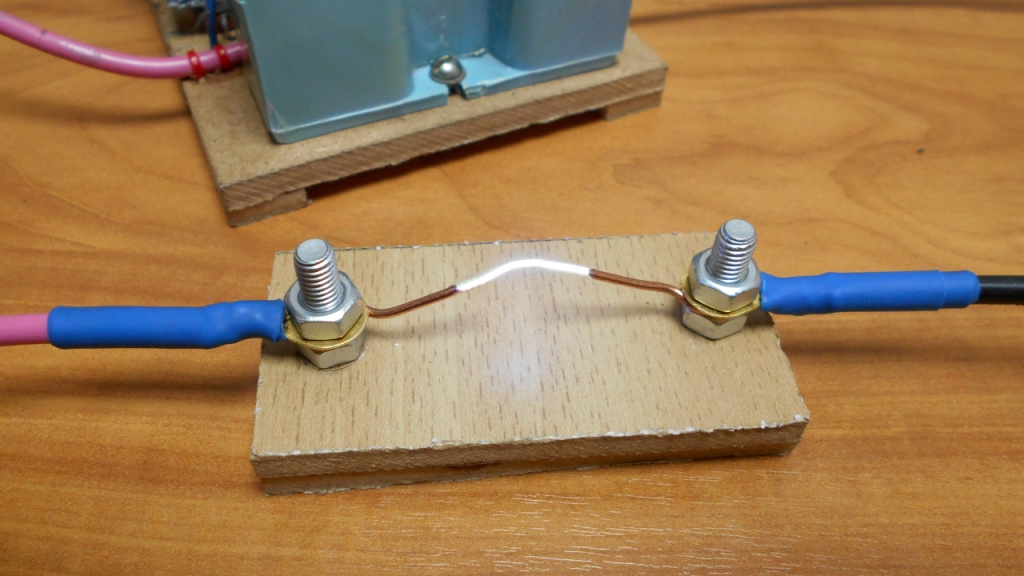

После подачи питания на разряднике появляется мощная дуга. Как измерить напряжение на выходе из умножителя без киловольт метра? Принято считать, 1 миллиметр дуги за 1 киловольт, длина дуги 15 миллиметров, значит напряжение на разряднике примерно 15 киловольт.

Хочу сказать пару слов о технике безопасности. На разрядник из умножителя подается высокое напряжение несколько десятков киловольт, поэтому не прикасайтесь руками к разряднику во избежание поражения электрическим током, даже после отключения питания в конденсаторах умножителя остается высокое напряжение. Конечно током не убьет, потому что мало ампер, но ударит больно и возможно оставит ожоги на коже.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как работает генератор высокого напряжения.

Основные особенности электроэрозии

Принцип работы эрозионной установки для металлических деталей основан на удалении мельчайших частиц обрабатываемого материала искровым разрядом. В результате однократного воздействия в точке контакта остается небольшая лунка. Чем мощнее искра, тем шире и глубже образуется углубление.

Схема искрового генератора:

Электросхема устройства предусматривает использование:

  • диодного моста, он выпрямляет подаваемое переменное напряжение из сети 220 В;
  • лампа накаливания Н₁ на 100 Вт представляет активную нагрузку;
  • конденсаторы С₁, С₂, С₃ накапливают энергию для получения разового искрового разряда.

При включении схема в сеть загорается лампа Н₁, на конденсаторах С₁,…, С₃ накапливается электрический заряд. В момент полной зарядки конденсаторов прекращается течение электрического тока по цепи. Лампа Н₁ гаснет, что служит сигналом для возможности получения искры.

Электрод подводится к детали. Остается зазор, через который происходит пробой. На металле выжигается небольшая лунка.

Подобные действия происходят многократно. При каждом последующем действии электрод сильнее внедряется в металл, вырывая частицы на большей глубине.

Приведенная схема для полного заряда конденсаторов требует около 0,5…0,7 с времени. Величина тока в цепи заряда составляет примерно 0,42…0,47 А. При осуществлении контакта в зоне разряда ток возрастает до 7000…9000 А. При столь высоком значении происходит испарение 0,010…0,012 г металла (сталь).

Для высокого значения тока необходимо использовать медные провода сечением 8…10 мм². Чтобы прожечь отверстие, электрод изготавливают из толстой латунной проволоки. Чтобы запустить непрерывный процесс работы, нужно с частотой около 1 Гц подводить электрод к обрабатываемой детали.

Основной элемент конструкции

Электроэрозионный станок имеет искровой генератор, который выступает в качестве конденсатора. Для обработки следует использовать накопительный элемент большой емкости. Принцип обработки заключается в накоплении энергии в течение длительного времени, а затем ее выброс в течение короткого промежутка времени. По этому принципу работает также устройство лазерной установки: уменьшение промежутка времени выброса энергии приводит к увеличению плотности тока, а значит существенно повышается температура.

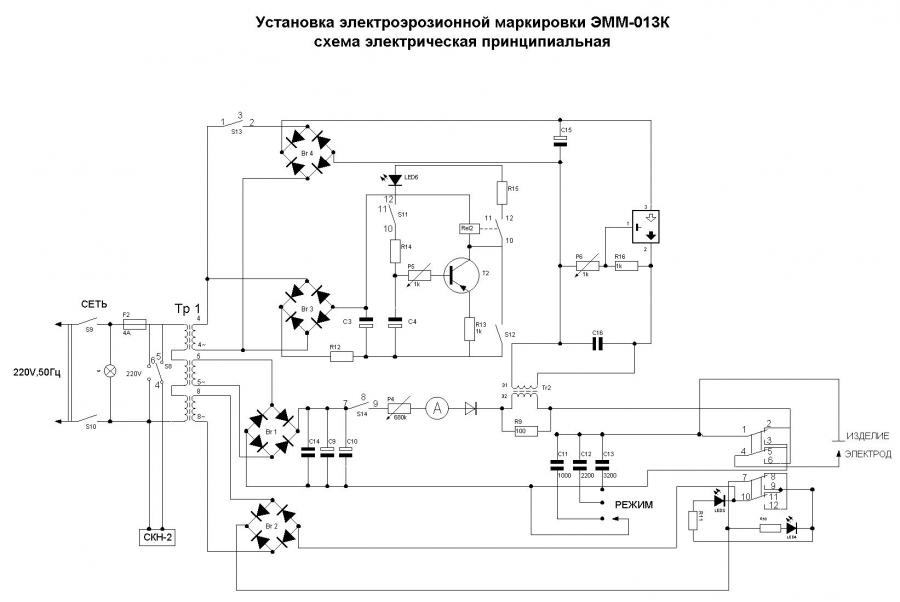

Электрическая схема электроискровой установки

Принцип работы генератора, который установлен на электроэрозионный станок, заключается в следующем:

  1. диодный мост проводит выпрямление промышленного тока напряжением 220 или 380 Вольт;
  2. установленная лампа ограничивает тока короткого замыкания и защиты диодного моста;
  3. чем выше показатель нагрузки, тем быстрее проходит зарядка электроискрового станка;
  4. после того как зарядка закончится, лампа погаснет;
  5. зарядив установленный накопитель можно поднести электрод к обрабатываемой заготовке;
  6. после того как проводится размыкание цепи, конденсатор снова начинает заряжаться;
  7. время зарядки установленного накопительного элемента зависит от его емкости. Как правило, временной промежуток от 0,5 до 1 секунды;
  8. на момент разряда сила тока достигает несколько тысяч ампер;
  9. провод от конденсатора к электроду должен иметь большое поперечное сечение, около 10 квадратных миллиметров. При этом провод должен быть изготовлен исключительно из меди.

Частота генерации при подводе электрода электроискрового станка составляет 1 Гц.

Источник высокого напряжения

Для самостоятельного изготовления флокатора, пистолета порошковой покраски или электростатической коптильни требуется источник высокого напряжения. И если первые два устройства требуют 75-100 киловольт, то высоковольтный генератор для коптильни работает при 15-20.

В сети есть множество схем высоковольтных генераторов сделанных с использованием строчных трансформаторов от мониторов, телевизоров или автомобильных катушек зажигания. В большинстве своём их схемотехника удручает – как правило это простейшие обратноходовые преобразователи, а значит транзистор в них будет работать в роли кипятильника т.к. для новичка наверняка не имеющего осциллографа рассчитать снаббер практически не реально.

Схемы из прошлого века на тиристорах с питанием от сети 220 вольт опасны и в случае неосторожности могут привести к печальным последствиям. Мы же сделаем резонансный полумост на ТДКС

Давайте посмотрим схему:

Список компонентов:

  1. U1 – «IR2153»;
  2. C1 – электролит 470-1000uf 16v, желательно Low Esr;
  3. C2 – керамика 1n;
  4. C3, C4 – керамика 100n;
  5. C5, C6 – полипропилен 470nf 630v;
  6. R1 – многооборотный подстроечный резистор;

Остальные компоненты вопросов думаю не вызывают.

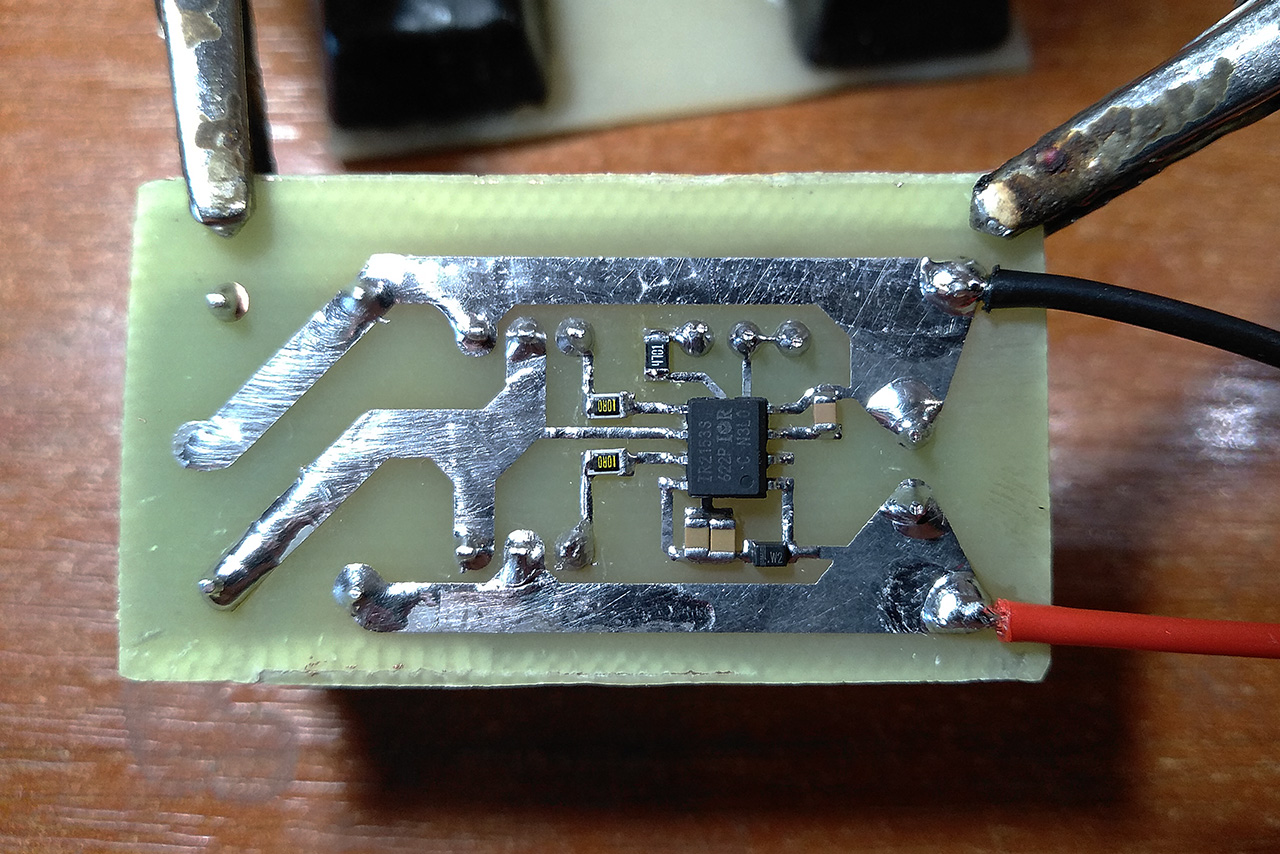

Файл печатной платы: ir2153.lay6

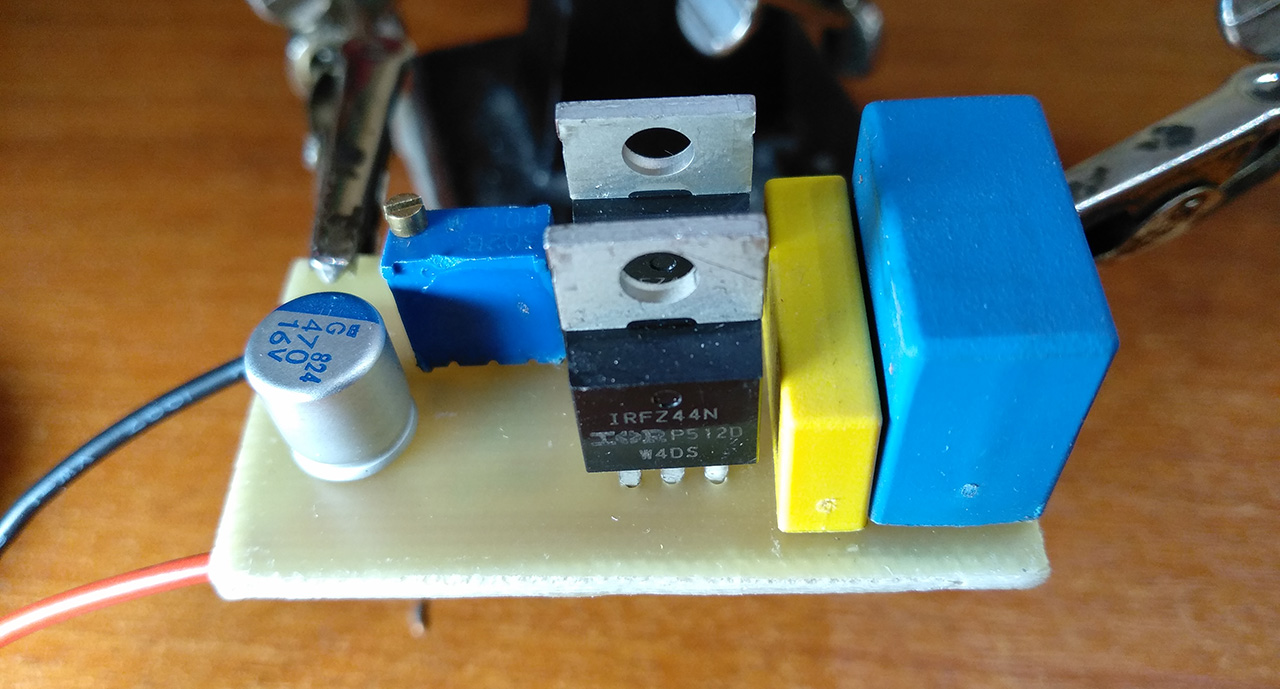

В качестве генератора используется распространённая микросхема IR2153, для работы которой требуются всего несколько деталей в обвязке: времязадающая RC цепочка и конденсатор с диодом для верхнего ключа.

Транзисторы при сборке необходимо установить на небольшие радиаторы, я этого делать не стал т.к. плата нужна лишь для демонстрации. Так же не рекомендую включать устройство без запаянного электролитического конденсатора, может получится ситуация когда через ключи потечет сквозной ток.

Номиналы времязадающей цепи с помощью подстроечного резистора позволяют микросхеме работать в диапазоне частот примерно от 7 до 146kHz. В процессе настройки включать высоковольтный генератор желательно через амперметр для контроля тока, при этом желательно что бы блок питания выдавал не менее 3-х ампер при 12 вольт.

Подстроечным резистором можно пройтись по всему диапазону частот для нахождения резонансных участков, при этом для получения 20 киловольт искровой разряд не должен превышать буквально 1.5 см, а ток потребления при этом должен быть около 0.6-0.8А.

Если добиться таких результатов не удается то есть два варианта. Первый из них «поиграть витками», увеличивая или уменьшая их количество, второй – заменить резонансный конденсатор с 470 на 330 или 220 нанофарад. У меня все заработало сразу после сборки, но как говориться – если вдруг.

Перед намоткой первичной обмотки на ТДКС феррит следует изолировать изолентой или скотчем, мотать следует эмальпроводом 0.6-0.8мм, или (что лучше) сразу двумя-тремя проводами 0.6 параллельно. Провода от трансформатора до платы желательно не более 10 сантиметров.

Не следует забывать что во вторичной обмотке ТДКС как правило находится диод, поэтому умножитель напряжения к нему не подключишь.

Для использования в электростатической коптильне параллельно выходам необходимо поставить конденсатор

30kV 470pf – 2.2n и выходной токоограничительный резистор.

Конструкция электроискрового станка

Есть схемы, реализовать которые достаточно сложно. Рассматриваемая схема может быть реализована своими руками. Детали для устанавливаемого генератора не в дефиците, их можно приобрести в специализированном магазине. Конденсаторы также имеют большое распространение, как и диодный мост. При этом, создавая самодельный электроискровой станок, следует учесть нижеприведенные моменты:

  1. на конденсаторе указываемое напряжение не должно быть менее 320 Вольт;
  2. количество накопителей энергии и их емкость выбираются с учетом того, что общая емкость должна составлять 1000 мкФ. Соединение всех конденсаторов должно проводится параллельно. Стоит учитывать, что мощность самодельного варианта исполнения увеличивается в случае необходимости получения более сильного искрового удара;
  3. лампу устанавливают в фарфоровый патрон. Следует защитить лампу от падения, устанавливается автомат защиты с силой токи от 2 до 6 Ампер;
  4. автомат используется для включения цепи;
  5. электроды должны иметь прочные зажимы;
  6. для минусового провода используется винтовой зажим;
  7. Плюсовой провод имеет зажим с медного электрода и штатив для направления.

Самодельный проволочный вариант исполнения имеет относительно небольшие габаритные размеры.

Самодельный электроискровой станок

Самый простой высоковольтный генератор на базе старого телевизора.

Генератор из старого телевизора собранный на строчном трансформаторе, умножителе и транзисторе

Самая простая схема, в которой разберётся любой. Этот генератор является по сути самым простым однотактным блокингом.

Детальки: Транзистор кт838а, трансформатор твс110пц15, умножитель ун9/27-1.3, два резистора на 1 килоом соединённых параллельно (получается 500 ом). Всё детали есть в телевизоре на платах. Я взял эти детали из телевизора «Чайка ц-280д»

Питаю я от тороидального трансформатора от системы 5.1 Использую двуполярный выход, но не использую средний контакт.

В связке с диодным мостом, конденсаторами и прочей шелухой, в сумме питание получилось 40 вольт

Немного тестов. Разяды могут растягиваться до 4 сантиметров (40kv) + —

А вот как строчный трансформатор работает без умножителя. Зажигается дуга. Она не так опасна как умножитель, её можно даже потрогать только за 1 контакт.

Камера как то странно передаёт звук. Скорее всего из-за электромагнитного поля рядом с трансформатором. В обычной жизни он просто пищит и все)

Вот сама схема. Так же её можно переделывать и подбирать компоненты. Например можно вместо кт838а поставить транзистор MJE13009 или D4515, можно менять сопротивление резистора, но если у вас питание около 35 вольт, то не ставьте слишком низкое сопротивление (ниже 500 ом) . Транзистор может пробить, и на обмотку ТВС пойдёт постоянный ток прямо от источника. Так можно убить и трансформатор.

Так же забыл сказать, что резистор в этой схеме очень сильно нагревается. Лучше ставить помощьнее.

Вот такой блокинг) От нефиг делать поиграться на минут 30 пойдёт)

http://sdelaitak24.ru/%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D0%B2%D1%8B%D1%81%D0%BE%D0%BA%D0%BE%D0%B3%D0%BE-%D0%BD%D0%B0%D0%BF%D1%80%D1%8F%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F-%D0%B8%D0%B7-%D1%81%D1%82%D1%80/http://humka.ru/istochnik-vysokogo-napryazheniyahttp://pikabu.ru/story/samyiy_prostoy_vyisokovoltnyiy_generator_na_baze_starogo_televizora_6766843

Разработка горизонтального электроэрозионного станка

Схема установки включает основные узлы и детали:

  • 1 – электрод;
  • 2 – винт фиксации электрода в направляющей втулке;
  • 3 – клемма для фиксации положительного провода от преобразователя напряжения;
  • 4 – направляющая втулка;
  • 5 – корпус из фторопласта;
  • 6 – отверстие для подачи смазки;
  • 7 – станина.

Установка небольшого размера, которую можно установить на столе. В корпусе 5 направляющая втулка 4 может перемещаться в обе стороны. Для ее привода нужен специальный механизм или приспособление.

К втулке 4 крепится электрод 1, плюсовой провод также присоединен с помощью клеммы 3. Остается только собрать предложенную схему в реальную установку в домашних условиях. В ней использована самая простейшая оснастка.
