Как сделать электрический удлинитель своими руками

Содержание

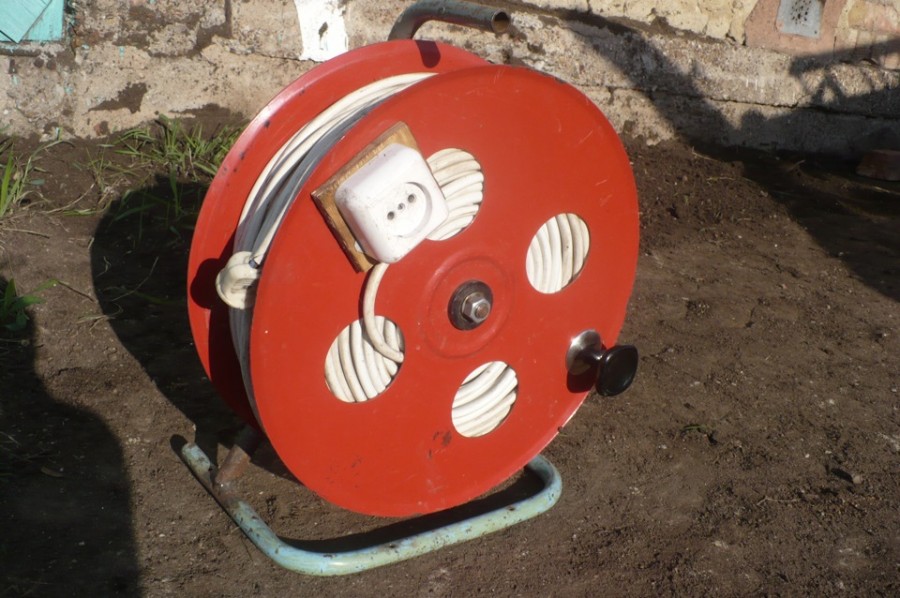

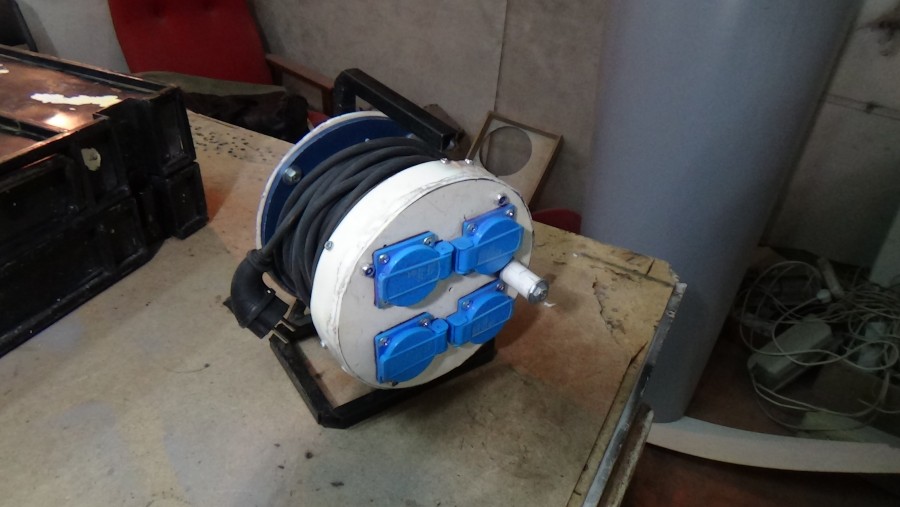

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Нам понадобится кабель, длина на ваше усмотрения, розеточная колодка, штепсельная вилка, две шайбы, болт на 8 мм длиной 16 см и гайка, лобзик электрический, шуруповерт со сверлом на 8 мм и катушка.

Для начала сделаем катушку. Вырежем лобзиком два блина идеально ровные, диаметр которых 25 – 30 сантиметров. Материал подойдет – фанера, ДСП. Далее в блинах сверлим точно посередине отверстие, отрезаем ровно полиэтиленовую трубу длиной 13 см диаметром 5 см.

Потом, на болт надеваем шайбу, сам болт шайбой, пропихиваем в отверстие в блине, далее одеваем трубу, потом второй блин, шайба, гайка и затягиваем их между собой.

Полиэтиленовая труба служит втулкой между блинами. По мере стягивания втулку надо центровать. Сверлим еще одно отверстие на блине от края 3 см к центру. С одной стороны кабеля подсоединяем розеточный блок. Другой конец кабеля проталкиваем с наружной стороны во внутрь, пока розеточная колодка не упрется в катушку, розетку крепим саморезами. Вилку подсоединяем к шнуру. И наматываем шнур на втулку. Удлинитель с катушкой готов.

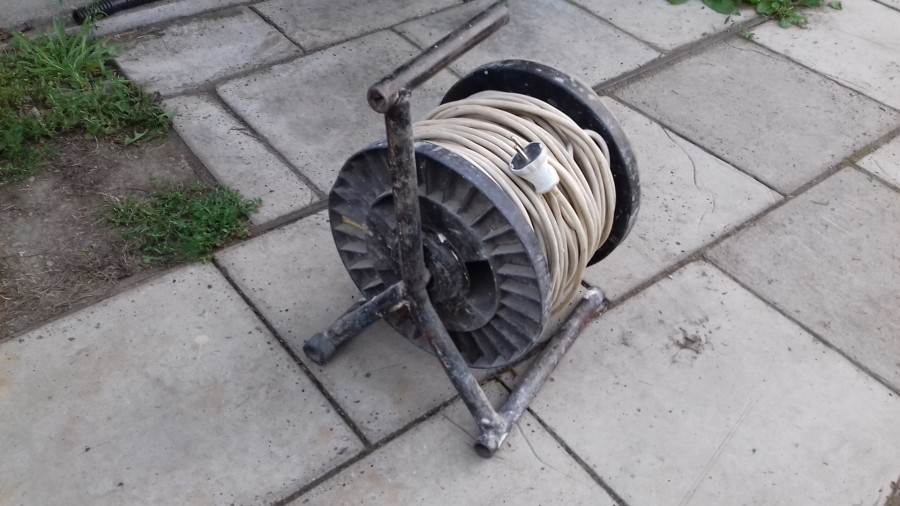

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Как же на самом деле выглядит подключение в современных реалиях

Учитывая сложность работ в ванной комнате, наши люди придумали несколько способов обходить запрет.

Купить персональный удлинитель только для одного аппарата. По сути, ещё одна розетка – это тоже своего рода переноска, но проложенная в стене по всем правилам науки.
Переноска должна быть качественной и с заземлением! Кто-то мастерит самостоятельно, а кто-то покупает в магазине. Например, хорошо себя зарекомендовала фирма «Пилот». В её переносках предусмотрена защита, при перепаде электричества или перегреве устройство отключится и не даст сгореть дорогой технике.
Нарастить шнур до необходимой длины. Но тут всплывают подводные камни в виде постоянного воздействия двери на провод. Он будет постепенно истираться и возникнет риск замыкания, поражения током или пожара.

Самый лучший способ − провести проводку с заземлением от щитка непосредственно в ванную комнату и не беспокоиться!

Правильное понимание функций удлинителя

Данное производное слово от глагола «удлинять», которое используется для названия такого, часто используемого в быту изделия можно трактовать двояко – удлиняется сеть к потребителю, или же становится более длинным сетевой шнур электроприбора.

В правильном понимании функций удлинителя заложены основы противопожарной безопасности при подключении к переносным розеткам различных потребителей.

В сводках новостей о различных происшествиях очень часто доводилось слышать, что сгорел такой-то офис из-за возгорания удлинителя, перегруженного компьютерами, принтерами и другой оргтехникой.

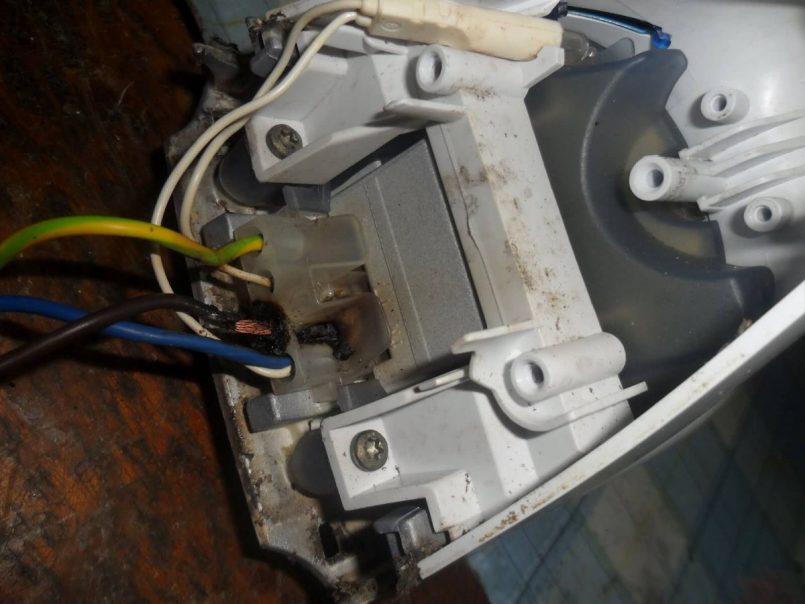

Расплавившийся и загоревшийся кабель переноски

И при этом не сработал автоматический выключатель, не помогло УЗО, так как удлинитель, работавший как часть стационарной проводки, на самом деле её продолжением не являлся, – его кабель оказался меньшего сечения, чем провода электропроводки, на которые и была рассчитана защита.

В данном случае автоматический выключатель исправно держал номинальный рабочий ток, пока тонкие кабели переноски нагревались, плавились и загорались.

Поэтому делая удлинитель своими руками, который будет устанавливаться стационарно, необходимо выбрать для него кабель такого же сечения, как и провода питающей розетки электропроводки – ведь автоматический выключатель должен защищать сеть в самом уязвимом ее участке – там, где сечение проводников наименьшее.

Стационарное использование удлинителя не рекомендуется ПУЭ, но в виду невозможности проведения немедленной перепланировки и ремонта проводки, переноска является единственной возможностью подключения компьютера и сопутствующего оборудования в нужном месте.

Ключевые этапы изготовления и сборки катушки для удлинителя

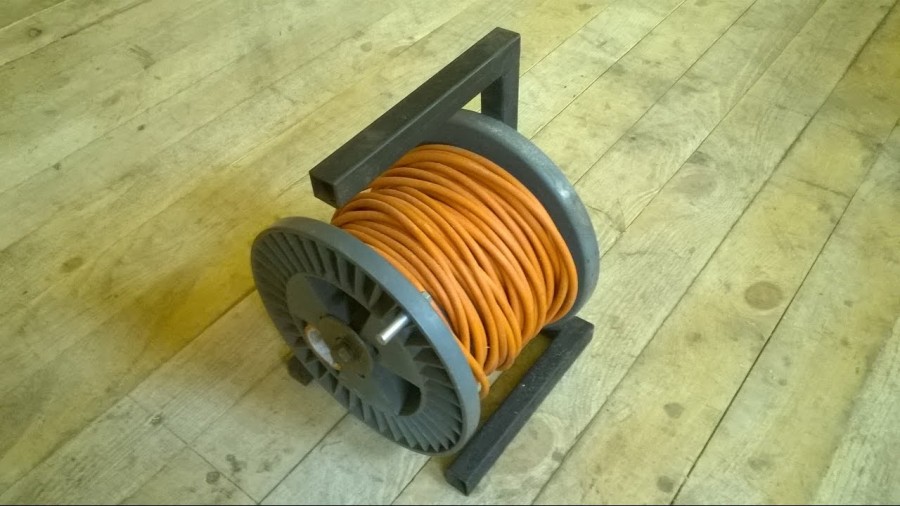

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать. Для изготовления нам потребуются:

Для изготовления нам потребуются:

стальной квадрат 10 мм — длинной 1 м.
шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
ручка, к примеру от УШМ.
муфта 100 мм и две заглушки к ней
два круга из фанеры диаметром 230 мм
шпилька 8 мм — длина 1 м и 6 гаек и шайб
три розетки и одна вилка
провод

Инструкция по сборке хорошего удлинителя

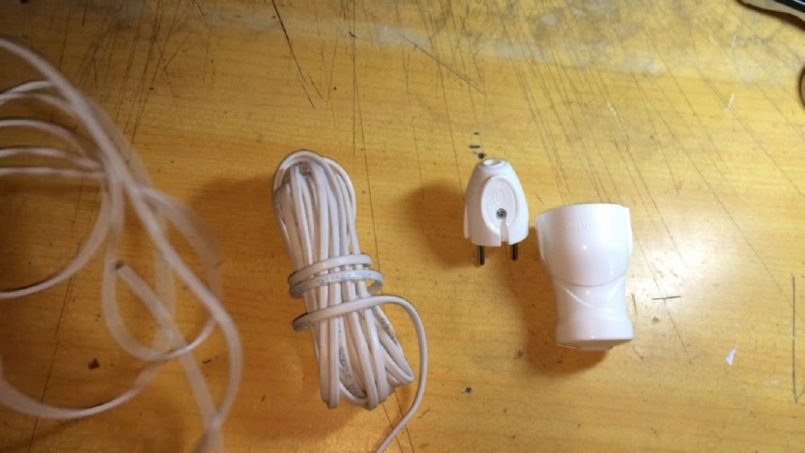

Итак, для начала разбираемся из чего можно сделать хороший электрический удлинитель в домашних условиях:

Разборная электрическая вилка. Можно срезать ее с вышедшего из строя электроприбора, а можно купить новую. Требование к вилке – она должна обязательно быть с заземлением.
Трехжильный кабель необходимой длины

Тут нужно обратить внимание на предназначение будущей самоделки. Если будут подключаться мощные электроприборы (к примеру, сварочный аппарат), диаметр жил должен быть подходящим

Лучше заранее осуществить расчет сечения кабеля по току и мощности, чтобы в будущем не столкнуться с такими проблемами, как плавление розетки и короткое замыкание. Чаще всего при сборке удлинителя электросети на дому используют провод ПВС 3*1,5 и ПВС 3*2.5.
Блок розеток (либо одна единственная). Тут также предъявляются несколько главных требований: задняя стенка розетки должна быть закрытой, изделие должно иметь заземляющие контакты, конструкцию нужно сделать пыле- и влагозащищенной. Если все эти требования будут выполнены, вопрос безопасности использования такой электрической переноски не будет волновать Вас в будущем.

Что касается инструментов, Вам могут понадобиться следующие:

мультиметр (позволит проверить удлинитель после сборки);
фигурная и прямая отвертка;
пассатижи либо специальный инструмент для снятия изоляции с проводов;
острый нож;
изолента.

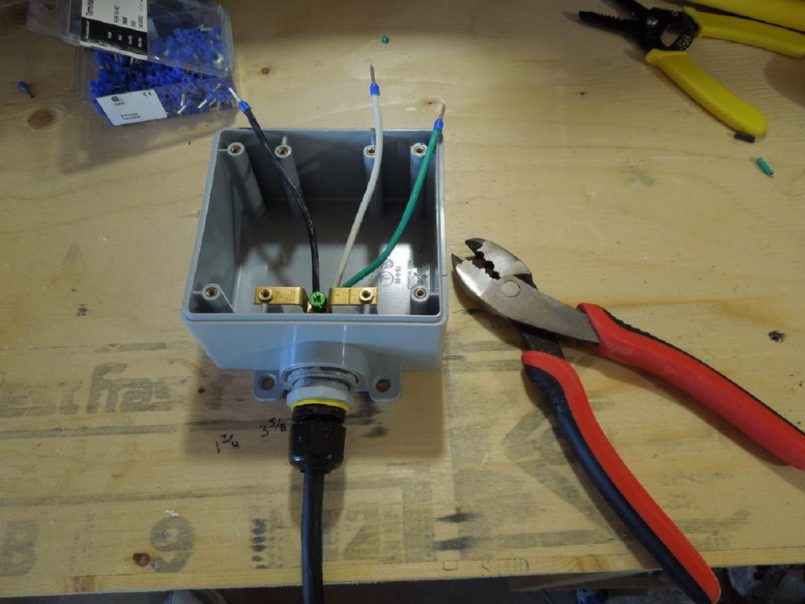

На примере рассмотрим, как самому сделать электрический удлинитель из трехжильного кабеля с розетками на 4 гнезда. Итак, инструкция по сборке выглядит следующим образом:

Раскручиваем вилку и блок розеток, чтобы подготовить места для фиксирования жил.
Снимаем на 4-6 см верхнюю оболочку кабеля с обеих сторон.
Зачищаем каждый провод на 10 мм, как показано на фото ниже.
Вставляем жилы в соответствующие клеммы и хорошенько затягиваем винтики отверткой.
Скручиваем розеточный блок и вилку в обратном порядке. Если кабель будет болтаться в проходном отверстии, подмотайте немного изоляции, чтобы сделать посадочное место более плотным.
С помощью мультиметра прозваниваем самодельный электрический удлинитель. Если все правильно, включаем вилку на прямую в электросеть и пользуемся.

Вот и вся инструкция по созданию. Надеемся, что теперь Вы знаете, как сделать электрический удлинитель своими руками в домашних условиях. Если вдруг у Вас возникли какие-либо вопросы, задайте их нашим специалистам в категории «Вопрос электрику«!

Хотелось бы дополнительно отметить, что можно сделать более надежный вариант электроудлинителя с выключателем в виде кнопки. В этом случае Вы может отключать либо включать питание на гнездах. Если Вы решили собрать длинную переноску (к примеру, на 50 метров), то лучше накрутить ее на специальную катушку, чтобы провода не запутывались постоянно. К тому же катушку удобнее хранить, чем бухту проводов.

Также советуем просмотреть наглядный видео урок:

Watch this video on YouTube

Изготовление каркаса

За основу конструкции выбрано двойное мотовильце: оно позволяет независимо работать с каждым концом провода удлинителя. Для этого изготовил вот такую форму.

Одну сторону для конца с вилкой сделал чуть меньше: мне удобно работать, когда он короче.

Выпиливать фигурные отверстия в доске можно лобзиком простым или электрическим. Однако электролобзик я пока еще только планирую сделать своими руками, а обыкновенный ручной находился далеко.

Мне пришлось высверливать отверстия на самодельном сверлильном станке для дрели. Чтобы ускорить работу пользовался вначале перьевым сверлом, изготовленным из стальной шпильки и пружины от привода высоковольтного выключателя. Оно делалось под мебельные крепления.

Также использовал сверла меньших диаметров. Отверстия доработал стамеской и ножом, а края заровнял напильником с крупным зубом. Иначе острые кромки могут нарушать слой изоляции провода.

Получился вот такой деревянный каркас для удлинителя триммера.

Осталось пропитать его лаком или покрасить для придания декоративного вида. Но пока он работает в первоначальном исполнении.

Им удобно пользоваться, выполняя работу и переносить в руке.

Учитывая монолитность жил я провод плотно к каркасу не прижимаю. Он наматывается свободными кольцами и хорошо удерживается на удлинителя благодаря глубоким вырезам в древесине.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края.
Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

ВАЖНО: жёлто-зелёный провод с полосатой раскраской, обязательно выделяют для подключения заземления!

Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

кабель, снаружи вилки;
гнездо шурупа;
посадочное место выдвижного модуля.

До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

Технология изготовления удлинителя своими руками.

1.Банку крепим саморезами, которые закручиваем со стороны, где будет наматываться провод! Я крепил в 6 точках. Подбирайте длину саморезов точно, т.е. чтобы саморез не мог задеть розетку!

Конечно, такое крепление использовал, как временное, но ничего нет постоянное, чем что-то временное. Первый удлинитель сделан в 2002 году, а второй в 2009.

Поэтому мой вам совет! Делайте сразу на постоянно!

2.Сверлим отверстие для провода, так чтобы сверло попало вовнутрь банки(подрозетника).

Продеваем провод.

Не забываем надеть кембрик на провод и сдвинуть его на то место, где предполагается соприкосновение провода с краем банки.

3.Подключаем розетку, закрепляем её в самодельном подрозетнике.

4.С другой стороны закрепляем вилку.

Предупреждение!

С точки зрения безопасности, такое использование металлической банки – опасно для жизни!!!

Как правильно выбрать сетевой фильтр и удлинитель

Есть несколько параметров при выборе, на которые необходимо обратить внимание.

Максимальная нагрузка

Изначально нужно определиться, какая техника будет подключена. Расчет происходит просто – это соответствие всех подключаемых электроприборов к сумме мощности устройства.

У удлинителей есть лимит, только некоторые модели справляются с нагрузкой больше 3,5 кВт. Но их вполне хватит для одновременного подключения вентилятора, увлажнителя воздуха и зарядки смартфона. Множество моделей спокойно выдерживают подключение электроинструментов при ремонте.

Сетевые фильтры выдерживают мощность более 4 кВт – это подойдет для подключения мощных устройств.

Количество розеток

Определенное число рассчитано, чтобы не приходилось постоянно отключать одни приборы, а затем подключать другие. Необходимо учитывать максимальную нагрузку и не включать в устройство все приборы одновременно. Некоторые модели оснащены USB-портами: к ним можно подключать провода для зарядки.

Кабель

Стоит обратить внимание на длину, диаметр и сечение жил кабеля. Стандартная его длина – 1,8 м

Но можно встретить и нестандартные 0,5м, 3м, 5м

Вариантов много, но важно сразу понять, насколько далеко находятся приборы от основной розетки. Также необходимо учитывать размещение устройства: для закрепления на стене понадобится кабель подлиннее

Диаметр провода не менее важен. Специалисты рекомендуют выбирать модели в 5мм и больше.

Важно учесть, что кабели для домашнего и уличного использования должны различаться. Для дома подойдет – тип ПВ, а, например, для гаража – КГ, так как он сможет выдержать перепад температуры.. Сечение жилы, помогает определить, какую нагрузку выдержит модель

Так, кабель удлинителя с предельной нагрузкой 3,5 кВт должен быть оснащен жилой сечение 1,5 кв. мм. Минимально допустимое значение – 0,75 кв. мм. Такие провода выдерживают нагрузку в 1,3 кВт.

Сечение жилы, помогает определить, какую нагрузку выдержит модель. Так, кабель удлинителя с предельной нагрузкой 3,5 кВт должен быть оснащен жилой сечение 1,5 кв. мм. Минимально допустимое значение – 0,75 кв. мм. Такие провода выдерживают нагрузку в 1,3 кВт.

Дополнительная защита

Что такое удлинитель с заземлением? Это прибор, оснащенный защитой от попадания тока на корпус аппарата и подключенных к нему приборов, тем самым, он защищает пользователя от ударов тока. Стоит отметить, если используемая розетка без заземления, то и заземление удлинителя не сработает.

Отдельные модели имеют защиту от влаги и пыли. Есть два стандарта защиты — IP20 и IP44. Бытовые чаще всего сделаны по стандарту IP20, модели для улицы – IP44.

Процесс изготовления удлинителя

Подготавливаем колодку для работы. Для этого при помощи отвёртки откручиваем на дне колодки съёмную крышку.
Далее подготавливаем кабель. При помощи ножа снимаем изоляцию с кабеля. При этом отступаем от края кабеля на 2 см. В результате мы видим 2 жилы кабеля. Края каждой из жил очищаем от изоляции. После чего тщательно скручиваем проволоку на жилах и загибаем её.
Устанавливаем жилы кабеля в специальные пазы колодки. Фиксируем жилы болтами. Также фиксируем кабель на выходе колодки.
Надеваем крышку на колодку и завинчиваем болты.
На противоположной стороне кабеля будем крепить вилку. Для этого снимаем защитный кожух с рабочей части вилки.
Указанным выше способом подготавливаем к работе жилы кабеля. Надеваем на кабель кожух вилки. Затем устанавливаем жилы в соответствующие разъёмы вилки. Фиксируем жилы при помощи болтов.
На выходе вилки фиксируем кабель двумя болтами и специальной вкладкой.
Надеваем кожух на внутреннюю вставку. Закручиваем болты.
Удлинитель готов к работе!

Удлинитель, сделанный своими руками, прослужит долго и будет в разы удобнее, чем магазинный. Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

Электрика для девочек

Нашим рыцарям не всегда есть дело до мелочей. И, даже в свободное от спасения мира время, не в любой момент к ним можно подойти с очередной мелкой «печалькой». Поэтому неплохо кое-что уметь делать своими руками. К примеру… удлинитель.

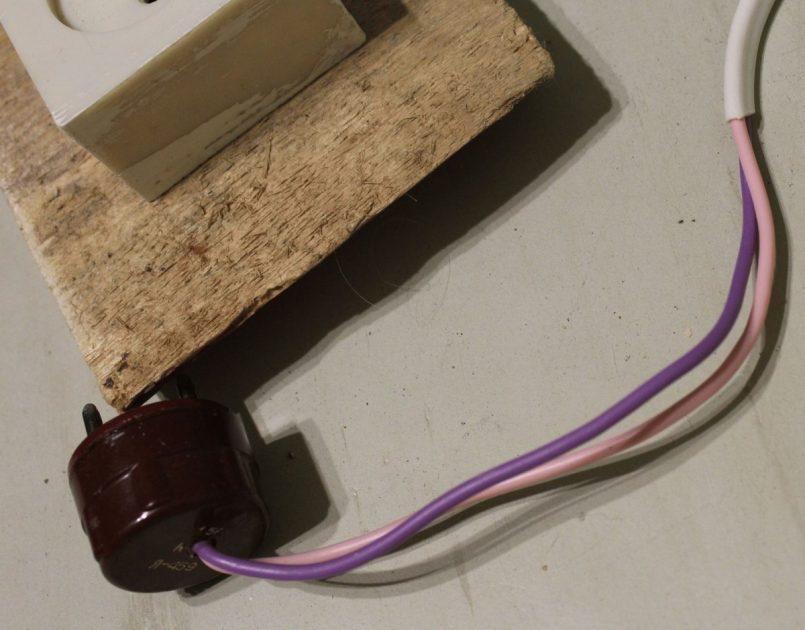

Потребуется для его создания не так уж и много: шнур, вилка и розетка.

От сечения провода зависит, насколько мощный электроприбор можно будет в этот удлинитель включить. Если взять 2,5 мм — то практически любую домашнюю технику. Если 0,5 мм, как на фото, то максимум 1500 Вт.

Как устроена электрическая розетка

Итак, заглянем, что же там внутри.

А внутри там совсем не сложно и не страшно. Всего две клеммы для подключения провода (три, если у вас есть заземление).

Как устроена электрическая вилка

Теперь откроем корпус вилки.

Тоже два винта-контакта, уплотняющая втулка-зажим, чтобы провод из вилки не выдергивался. Это вилка старого образца, они еще выпускаются и продаются. В ней на клеммы требуется заделать провод колечком. Новые вилки намного проще, там колечко делать не нужно.

Пошаговое изготовление удлинителя

У шнура снимаем верхнюю изоляцию. Каждый провод зачищаем от изоляции примерно на 7 мм для розетки и на 1 см для вилки.

Теперь самый сложный момент. Знаю. что 99% мужчин не станут этим заморачиваться. Но я расскажу, как правильно подготовить шнур. Концы провода нужно облудить припоем. Для этого нам понадобится паяльник.

Теперь подключаем шнур к розетке и вилке.

Провод аккуратно укладываем внутри и закрываем корпус. Наш удлинитель готов к работе.

Выключатель на шнуре

Иногда требуется установить выключатель, чтобы постоянно не вытаскивать вилку из розетки. В этом тоже нет ничего сложного.

Пошаговая установка выключателя на шнуре

Отключаем электроприбор из розетки. Открываем корпус выключателя.

Зачищаем верхний слой изоляции шнура на длину меньшую, чем длина выключателя.

Одну из жил оставляем целой, вторую перекусываем ровно по центру.

Обрезанные стороны нужно зачистить на 5-7 мм и облудить.

Закрепить в клеммах выключателя, аккуратно уложить внутри провода и закрыть корпус. Наша настольная лампа (бра, торшер) теперь с выключателем.

Просто, не правда ли? А вы ремонтировали вилки или выключатели самостоятельно?

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

Пластмассовая канистра на 5 литров
ПВХ-труба диаметром 50 мм
Кусок оргстекла
Кабель сечением 1,5 мм, длиной 20 м
Выносная розетка и вилка
Болт М6 и пара гаек

Также потребуется:

ножовка по металлу
электролобзик
шуруповерт с набором коронок
клей
краска

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

Этап №1 – изготовление шпули

Подготавливаем шпулю

В качестве шпули будем использовать ПВХ трубу.

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

Отрезаем ножовкой.

Зачищаем края.

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

Этап №2 – ручка для шпули

Подготовка рукояти

Вращение шпули будет осуществляться посредством ручки из оргстекла.

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

Рукоять готова

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

Этап №3 – подготовка канистры

Размечаем и вырезаем

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

Высверливаем отверстия коронкой или вырезаем ножом.

Этап №4 – склейка шпули и рукояти

Шпуля полностью готова

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

Этап №5 – окончательная сборка

Сборка переноски

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

Читайте здесь! Блок питания своими руками: пошаговая инструкция как делается самодельная, регулируемая, универсальная и импульсная модель

Обратимся к инструкции как сделать удлинитель самому.

Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

Как подключить удлинитель к сети с помощью лампы

Итак, нам понадобятся плоскогубцы, изолирующая лента, лампа, кусачки и сам удлинитель

Берем лампу, осторожно разбиваем стекло, удаляем с помощью плоскогубцев стеклянные заусенцы от резьбовой части лампы. Центральный стеклянный стержень оставляем, затем откусываем кусачками центральные усики, боковые электроды оставляем

Берем вилку удлинителя, один электрод и плотно наматываем на штырек вилки несколько витков и изолируем изолирующей лентой. При том стержень стеклянный должен быть между штырьками вилки посередине.

Проделываем то же самое со вторым электродом и частью вилки, затем все соединение обматываем лентой для упругости и изоляции. Вкручиваем в патрон наш узел, включаем выключатель и удлинитель под напряжением.

Как сделать катушку для удлинителя своими руками в домашних условиях?

Не у всех есть возможность приобрести приспособление для сматывания кабеля, либо не устраивают параметры изделия, поскольку на покупную катушку не поместится удлинитель большой длины. Поэтому приходится изготавливать устройство из подручных материалов. Катушку для удлинителя своими руками делают за несколько часов.

Материалы

В магазине сантехники продается нужный материал для сборки устройства. Цена на трубы низкая, поэтому доступная каждому. Список инвентаря:

пластиковая бухта;
фанера;
труба из полипропилена;
провод;
розетка;
вилка;
фитинги.

Наверняка, у любого владельца дачи есть элементарный инструмент.

Инструменты

Рабочий инвентарь для изготовления катушки для удлинителя своими руками должен быть у любого хозяина дачи. Если электрических инструментов нет, то их можно арендовать на строительной фирме. Перечень:

острый нож;
отвертка;
пассатижи;
дюбеля;
саморезы;
линейка;
карандаш;
паяльник для пластика;
шуруповерт;
дрель;
наждачная бумага;

Вместо паяльника для полипропилена можно использовать болты и гайки для крепления труб.

Сборка пластикового приспособления

Все детали предварительно нарезают и подготавливают, раскладывая их на рабочем месте. Так проще добиться результата. Как сделать катушку для удлинителя своими руками пошагово:

На фанере или листе МДФ расчерчивают круг подходящего диаметра. Если материал тонкий, то надо сделать 4 детали, чтобы в дальнейшем склеить их парами быстросохнущим клеем. Вырезают заготовки лобзиком или ножовкой по металлу.
Полученные элементы симметрично приклеивают друг к другу двусторонним скотчем. По диаметру втулки, на которую будет наматываться кабель, начерчивают на вырезанных фанерных кусках окружности. Намечают крестообразные линии и с одинаковым шагом и расставляют точки в месте установки втулки. Также одна точка располагается в центре деревянного диска. Дерево обрабатывают наждачной бумагой по краям, поскольку сложно сделать ровный разрез ножовкой.
Нарезают 4 металлические или алюминиевые трубки диаметром 10 мм по длине втулки, например – 25 см. Потребуется 8 дюбелей 8-ки. Пластиковые стержни вбивают в трубки молотком, в которых они должны устойчиво установиться.
В намеченных точках проделывают отверстия сверлом диаметром немного меньше черного самореза. В центральной отметине на деревянном диске изготавливают отверстие сечением 22 мм.
К каждой дыре на круге во внутренней части прикладывают трубку и прикручивают саморезами. Должно получиться 4 штыря, на них накладывается втулка из пластиковой трубы. Если диаметр оси 15 см, то и штырьки надо располагать в соответствии с этим размером. С обратной стороны устанавливается другой диск из дерева и прикручивается шурупами.

Очистка канализации в частном доме своими руками

Внимание! Пластмассовая втулка из трубы должна плотно установиться на металлические стержни, чтобы она не вращалась во время скручивания провода

Удлинитель своими руками

Обратимся к инструкции как сделать удлинитель самому.

Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

Сигнал USB на физическом уровне.

Сигнал USB на физическом уровне — это дифференциальный сигнал. Два сигнала, идущих по D+ и D- паре проводов одновременно в противофазе (инвертировано). Без участия общего провода. Пример дифференциального сигнала – выход сигнала с обмотки трансформатора. Амплитудой такого сигнала является не амплитуда относительно общего провода, а амплитуда относительно этих дух проводников. Соответственно, приёмник дифф сигнала регистрирует амплитуду между этими двумя инвертированными сигналами, а не амплитуду между сигнальным проводом и минусом источника питания.

USB шина — это симметричная линия связи. Качественный способ передачи высокочастотных сигналов без потерь, и синфазных помех, осуществляемый по паре проводов без участия общего провода. Метод обладает повышенной помехоустойчивостью из-за того, что помеха действует одинаково на два противофазных проводника одновременно, вычитаясь из полезного сигнала в конечном итоге.

По этому, надежный USB удлинитель нужно делать именно из витой пары. Самый доступный вариант витой пары для USB удлинителя – витая пара для компьютерных сетей, обычный «сетевой» провод.

Как подключить удлинитель к сети с помощью лампы

Итак, нам понадобятся плоскогубцы, изолирующая лента, лампа, кусачки и сам удлинитель

Как сделать электрический удлинитель своими руками: пошаговое описание сборки. Лучшие идеи и их реализация (140 фото)

Современный мир практически невозможно представить без электричества. Различные бытовые приборы, освещение, электрический инструмент все это нуждается в питании.

Количество вилок для этих приборов исчисляется десятками, а вот количество розеток в квартире или в доме, значительно меньше этого количества.

Для исправления данной ситуации люди в основном используют удлинители с разным количеством розеток. Специализированные магазины предоставляют огромный выбор различных удлинителей.

Но не всегда они могут полностью удовлетворить наши желания. Не соответствие длины удлинителя или количество розеток отталкивает нас от желания купить увиденный вариант.

В данном случае остается только один вариант, сделать удлинитель самостоятельно. Мы предлагаем инструкцию, как своими руками сделать удлинитель, который удовлетворит ваши требования.

На специализированных форумах и сайтах, вы можете найти фотографии самодельных удлинителей.

Перед началом самостоятельного изготовления удлинителя рекомендуем ознакомиться с такими вариантами. Они могут вам помочь с выбором устройства и его изготовлением.

Краткое содержимое статьи:

Удлинитель на катушке

Удлинитель на катушке

Как же на самом деле выглядит подключение в современных реалиях

Правильное понимание функций удлинителя

Ключевые этапы изготовления и сборки катушки для удлинителя

Инструкция по сборке хорошего удлинителя

Изготовление каркаса

Собираем удлинитель

Технология изготовления удлинителя своими руками.

Как правильно выбрать сетевой фильтр и удлинитель

Процесс изготовления удлинителя

Электрика для девочек

Как устроена электрическая розетка

Как устроена электрическая вилка

Пошаговое изготовление удлинителя

Выключатель на шнуре

Пошаговая установка выключателя на шнуре

Изготовление катушки-переноски

Этап №1 – изготовление шпули

Этап №2 – ручка для шпули

Этап №3 – подготовка канистры

Этап №4 – склейка шпули и рукояти

Этап №5 – окончательная сборка

Удлинитель своими руками

Как подключить удлинитель к сети с помощью лампы

Как сделать катушку для удлинителя своими руками в домашних условиях?

Материалы

Инструменты

Сборка пластикового приспособления

Удлинитель своими руками

Сигнал USB на физическом уровне.

Как подключить удлинитель к сети с помощью лампы

Как сделать электрический удлинитель своими руками: пошаговое описание сборки. Лучшие идеи и их реализация (140 фото)

Похожие записи:
