Антенна для автомагнитолы своими руками: автомобильная для радио в домашних условиях, самодельная автоантенна в машину, как сделать для магнитолы в авто, активная радиоантенна, самому усилить сигнал f

Содержание

Детекторный простейший радиоприемник: основы

Зубных пломб рассказ коснулся неспроста. Сталь (металл) способна преобразовывать эфирные волны в ток, копируя простейший радиоприемник, челюсть начинает вибрировать, кости уха детектируют сигнал, зашифрованный на несущей. При амплитудной модуляции высокая частота повторяет размахом голос диктора, музыку, звук

Полезный сигнал содержит некоторый спектр, сложно пониманию непрофессионала, важно, что при сложении составляющих получается некоторый закон времени, следуя которому, динамик простейшего радиоприемника воспроизводит вещание. На провалах челюстная кость замирает, воцаряется тишина, пики ухо слышит

Простейший радиоприемник, не дай Бог, конечно, заиметь.

Советский Союз славился запуском космической ракеты, впереди планеты всей, научными изысканиями. Времена Союза поощряли степени. Светила принесли немало пользы здесь, – конструирование радиоприемников, – зарабатывают приличные деньги за бугром. Фильмы пропагандировали умных, не зажиточных, неудивительно, что журналы полны различными наработками. Серия современных уроков создания простейших радиоприемников, доступная на Ютубе, основывается на журналах 1970 года издания. Поостережемся отходить от традиций, опишем собственное видение ситуации сферы радиолюбительства.

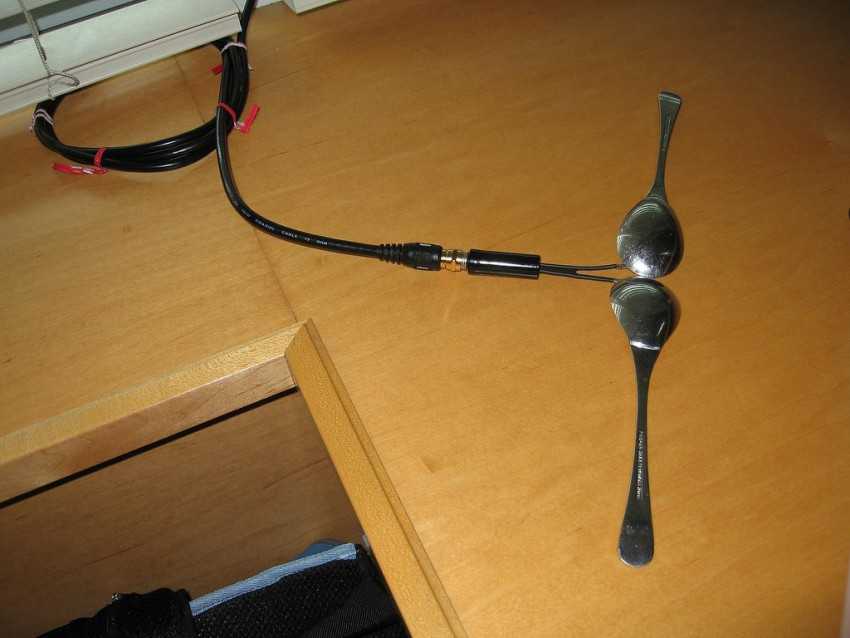

Простейший радиоприемник своими руками сделает каждый. Антенна не нужна, существуй хороший устойчивый сигнал вещания. Диод припаивается к выводам высокоомных наушников (компьютерные отбросьте), остается заземлить один конец. Справедливости ради скажем, фокус пройдет со старыми добрыми Д2 советского выпуска, отводы настолько массивные, что послужат антенной. Землю получим в простейшем радиоприемнике, прислонив одну ножку радиоэлемента к батарее отопления, зачищенной от краски. В противном случае декоративный слой, являясь диэлектриком конденсатора, образованного ножкой и металлом батареи, изменит характер работы. Пробуйте.

Авторы ролика заметили: сигнал вроде есть, представлен невообразимой мешаниной шорохов, осмысленных звуков. Простейший радиоприемник лишен избирательности. Любой может понять, осознать термин. Когда настраиваем приемник, ловим нужную волну. Помните, обсуждали спектр. Эфире содержит ватагу волн одновременно, поймаете нужную, сузив диапазон поиска. Существует в простейшем радиоприемнике избирательность. На практике реализуется колебательным контуром. Известен из уроков физики, сформирован двумя элементами:

Конденсатор (емкость).
Катушка индуктивности.

Повременим изучать подробности, элементы снабжены реактивным сопротивлением. Благодаря чему волны различной частоты имеют неодинаковое затухание, проходя мимо. Однако существует некий резонанс. У конденсатора реактивное сопротивление на диаграмме направлено в одну сторону, у индуктивности – в другую, причем выведена зависимость частотная. Оба импеданса вычитаются. На некоторой частоте составляющие уравниваются, реактивное сопротивление цепочки падает до нуля. Наступает резонанс. Проходят избранная частота, примыкающие гармоники.

Курс физики показывает процесс выбора ширину полосы пропускания резонансного контура. Определяется уровнем затухания (3 дБ ниже максимума). Приведем выкладки теории, руководствуясь которыми человек может собрать простейший радиоприемник своими руками. Параллельно первому диоду добавляется второй, включенный навстречу. Впаивается последовательно наушникам. Антенна отделяется от конструкции конденсатором емкостью 100 пФ. Здесь заметим: диоды наделены емкостью p-n-перехода, умы, видимо, просчитали условия приема, какой конденсатор входит в простейший радиоприемник, наделенный избирательностью.

Полагаем, несильно отклонимся от истины, сказав: диапазон затронет области КВ или СВ. Будет приниматься несколько каналов. Простейший радиоприемник является чисто пассивной конструкцией, лишенной источника энергии, больших свершений ждать не следует.

ДВ, СВ и КВ ловятся на значительном удалении, сигнал будет слабым. Следовательно, простейший радиоприемник, рассмотренный выше, является пробным камнем.

Можно ли сделать усилитель своими руками

Сделать усилитель своими руками можно по одной из базовых схем, которыми полон интернет. Однако если подгонять решение под собственные потребности, а также производить тонкую настройку совершенно не хочется, рекомендуется воспользоваться готовым к сборке набором. Сегодня можно купить так называемые мастер киты.

Популярна модель NK147 с достаточно малым коэффициентом усиления, для поездок на дачу или на загородный пикник. Есть мастер кит NK138. Это широкополосный усилитель, с высоким КУ, для универсального использования. Данное решение можно подключить к любой автомагнитоле.

Самые популярные модели усилителей

А их нет. Пример, усилитель «отечественного» производства «Триада 304». Стоит такой усилок порядка 650 рублей. Отзывы об этом усилителе сразу скажем, не самые хорошие. Судите сами, что в нем может быть хорошего, если внутри пусто.

Вероятнее всего это чудо, зарегистрированное под российским именем, произведено, где бы вы думали… И таких усилителей полно.

Положительные отзывы заслужила антенна со встроенным усилителем «Bosch Autofun Pro».

Только и здесь кроется подвох. Вот вам фотографии. Одна антенна «левая» (слева), а вторая — оригинал (справа). Одна ничего не ловит, а вторая прекрасно ловил за 100 км.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

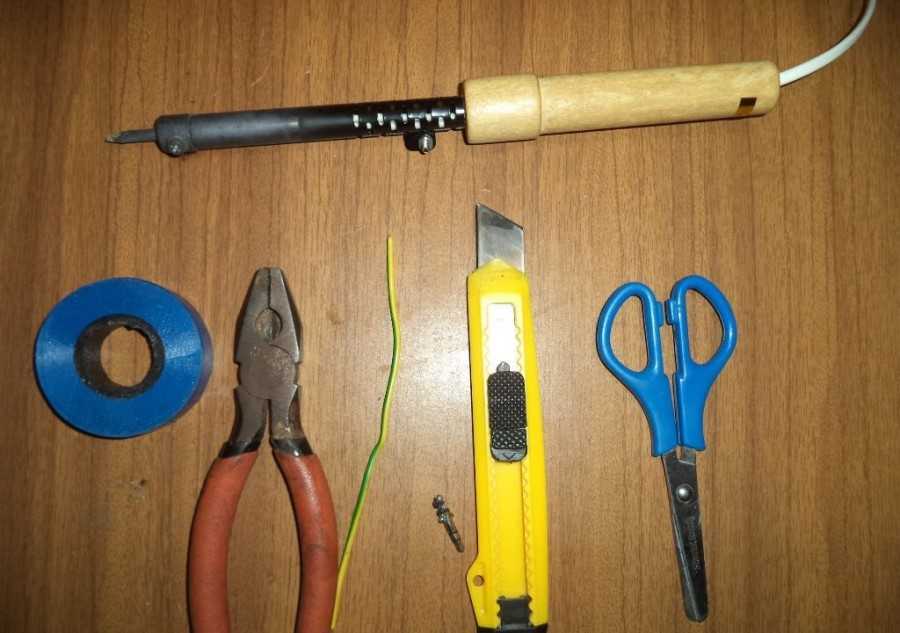

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

анкерный болт;
набор для паяния;
около 3000 мм мягкой проволоки, сделанной из меди;
чехол из пластика;
схему для усилительного устройства;
транзистор КТ368А;
провод, который будет вести в салон автомобиля;
для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

при помощи магнитов;
используя вакуумные присоски;
струбцинами;
установить место для штатной антенны;
при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

Взять проволоку и нарезать резьбу.
С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
Закрутить первую гайку.
Вставить проволоку в разъем изолятора и закрутить гайку №2.
Зафиксировать все контргайкой.
Вставить изолятор в отверстие, находящееся на корпусе транспорта.
Зачистить центральную жилу радиокабеля.
Намотать несколько витков защищенной жилы, закрепить все гайками.
Соединить экран провода с корпусом транспортного средства.
Подсоединить ко второму концу кабеля антенный разъем.
Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Правила выбора усилителя сигнала

Выбирая антенный усилитель, нужно внимательно изучить следующие моменты:

удалённость от ретранслятора (оптимальное значение 10 – 150 км);
частотный диапазон;
величину телесигнала на выходе устройства (желательно – 100дБ на мкВ);
коэффициент усиления (не должен быть меньше 40 дБ);
вид техники, которая нуждается в усилении сигнала;
уровень производимого шума (не должен быть больше 3 дБ);
требуемая для работы сила тока (обычно, это от 30 до 60 А);
месторасположение (вблизи прибора или на приёмнике).

Как видно на фото антенного усилителя, аппарат даже самой простой конструкции значительно увеличит уровень принимаемого сигнала.

Как выбрать модуль усиления

Первый критерий, по которому выбирается усилитель fm сигнала для автомагнитолы — тип его питания. Сегодня на рынке представлено две разновидности устройств.

С внешним питанием. У такого усилителя есть отвод, один провод для подключения к бортовой сети автомобиля.
С питанием по антенному кабелю. Такие устройства подключаются только к определенному классу магнитол. Последние должны иметь опцию питания по антенному кабелю.

Вне зависимости от технического решения, подключить усилитель антенны к автомагнитоле не составит труда. Однако главное купить устройство с правильными характеристиками. Критерии для выбора оптимальной модели выглядят следующим образом.

Частотная полоса выбирается в зависимости от типа магнитолы и установленного в ней радио тюнера. Если это старая кассетная модель, принимающая короткие, средние и fm волны, потребуется широкополосный усилитель. Для современных магнитол достаточно узкополосной модели, работающей только в fm диапазоне.
Тип подключаемой антенны. Для обычных штыревых моделей применяется обычный усилитель. При использовании на автомобиле направленных (они же дипольные) антенн потребуется более сложное устройство. В схемное решение входит модуль согласования.
Коэффициент усиления должен находиться в пределах от 10 до 30 дб. Сегодня можно купить модели и с большим показателем. Однако делать этого в огромном количестве случаев не рекомендуется.

О выборе оптимального коэффициента усиления стоит рассказать подробнее. Он определяется не только желаемой дальностью приема. Дело в том, что максимальная мощность усилителя автомобильной магнитолы определяет конечный уровень сигнала на входе устройства. При этом есть технический предел его увеличения.

Если установленный модуль усиления антенны очень мощный, и авто находится в зоне уверенного приема, большом городе, магнитола просто перестанет принимать радио. Сработает система защиты. Устройство усиления, формируя чрезмерно сильный сигнал, выведет его значение за технический предел. В результате, чтобы защитить первичные контуры приема, грубо говоря, антенный вход будет блокирован.

Когда реальная картина использования автомобиля предусматривает как его передвижение в городе, так и выезд далеко за его пределы, рекомендуется устанавливать блокиратор усилителя. Это схема, которая его отключает при необходимости, делая байпас на основной кабельный канал антенны. Можно купить усилитель, который самостоятельно отключается при достижении некоторого предельного сигнала на выходе.

Как выбрать усилитель для цифрового ТВ

Критерии выбора активного модуля будут зависеть как от технических характеристик самого прибора, так и от внешних факторов, например, места размещения антенны

Первое, на что нужно обратить внимание, – это рабочий диапазон. Данный параметр связывает сразу три устройства: ТВ-приемник, антенну и усилитель

Рекомендуется выбирать изделие, функционирующее в диапазоне 470-862 МГц и обладающее коэффициентом усиления не менее 30дБ. Снаружи рекомендуется устанавливать приборы, имеющие дополнительную защиту от влаги. Не менее важным критерием при выборе считается уровень шума. Хорошее качество трансляции будет гарантировано, если данный показатель не превышает 3дБ. Современные изделия обладают и более низкими значениями – до 2 дБ.

Коэффициент усиления – это еще один важный параметр, но не стоит ошибочно полагать, что чем он выше, тем более качественным будет прием. Избыточное усиление способно привести к перезагрузке или так называемому клиппингу. Для дециметровых конструкций данная характеристика должна варьироваться в пределах 30-40 дБ.

При выборе активного модуля рекомендуется ориентироваться на расстояние до ближайшей телевышки. Когда дистанция не превышает 10-12 км, использование активных компонентов не имеет смысла. Также изделие будет считаться бесполезным, когда ретранслятор находится на слишком большом расстоянии. Современные изделия бытового плана принимают сигнал на расстоянии не более 120-140 км. Исходя из принципа действия прибора, усилители бывают активными и пассивными. Первый тип устройства работает только при подключении к электросети.

Звонкое радио на даче: способы усилить сигнал

На загородном участке приём радиопередач и музыки — хорошее развлечение, в том числе во время садово-огородных работ. К сожалению, на практике многие сталкиваются с тем, что приёмник выдаёт большое количество помех. Иногда сигнал и вовсе теряется, а любимую радиостанцию бывает просто невозможно найти, выставив бегунок на нужный диапазон волны. Всё это говорит о плохом приёме, который можно улучшить простыми способами.

Нарастите антенну

Как бы вы ни принимали радиосигнал, для этого требуется антенна. Если речь идёт о приёмнике со складным штырём, который прячется в корпус, то его размеров часто не хватает, особенно если речь идёт о месте, удалённом от города, где пропадает зона уверенного приёма. В этом случае нужно сделать антенну длиннее и поднять её повыше. В частном доме это делается весьма просто — на крыше фиксируется шест с примотанным к ней отрезком проволоки, очищенной от изоляции. Материал для приёма сигнала не важен — это может быть как медь, так и сталь.

Изготовить ревербератор

Простейшее устройство, усиливающее радиосигнал, ничего сложного из себя не представляет. Он должен быть выполнен в виде рамки, как правило, треугольной или квадратной, из трёх метров очищенного от изоляции медного провода. В некоторых случаях он может дать стабильный приём на расстоянии 150 км от города. Один конец подключается на массу, второй — к центральному выходу антенного гнезда.

Подключить усилитель

Этот прибор обычно представляет собой коробочку, которая подключается к рамке антенны. Внутри корпуса — микросхема усилителя с активным питанием. Для того, чтобы контур заработал, необходимо включить в розетку адаптер, выдающий постоянный ток на 12 В. От усилителя идёт кабель, который и подключается к FV-ресиверу. Данный способ шире всего используется для приёма телесигнала, но ведь там, где принимаются телепередачи, радио будет слышно просто отлично.

Перечисленные способы не исчерпывают возможных рецептов усиления радиосигнала в различных условиях. Радиолюбители на форумах охотно делятся своими изобретениями, и далеко не все их них сложны в изготовлении.

Материалы для работы

Изоляторы из керамики и элементы для их соединения. Они необходимы для того чтобы не допустить замыкания кабеля антенны на соседние поверхности. Приобрести данные приспособления можно на любом радио рынке или найти в каком-нибудь заброшенном здании.
Тонкая стальная проволока для присоединения изоляторов.
Роликовые блоки, необходимые для фиксации внешней радиоантенны в натянутом положении.
Штекер для подсоединения антенны.
Рубильник на две позиции, предназначенный для защиты от грозы.
Моток проволоки из меди диаметром от 1,5 до 2 миллиметров. Можно, конечно, использовать и стальную проволоку, но медная гораздо податливее и удобнее.

Выбор оборудования

Волны телеэфира находится в разных диапазонах (метровый и дециметровый). Это МВ и ДМВ соответственно. В первом случае это 30-300 МГц, а во втором 300-3000 МГц.

ВНИМАНИЕ. Поскольку трансляция цифровых каналов осуществляется сейчас в формате именно DVB-T2, то есть работают лишь в ДМВ диапазоне, то усилитель обязательно должен отвечать этому параметру

Усилители способны работать одновременно в двух широтах, либо только в одной. Но самое интересное здесь то, что узконаправленные устройства справляются со своей задачей лучше, нежели многодиапазонные или широкополосные аппараты.

Кроме того, есть ещё несколько важных моментов, на которые следует обратить внимание в процессе выбора антенного усилителя

Дальность приёма. Речь идёт о расстоянии между транслятором, то есть вышкой, откуда идёт сигнал на ваше оборудование, непосредственно до телевизионной антенны. Оно должно составлять от 30 км. до 150 км.
Коэффициент усиления. Ошибочно считать, что чем этот показатель больше, тем в итоге будет лучше. В действительности лучшим параметром считается коэффициент на уровне 27 дБ. Это оптимально для устройств, расположенных на расстоянии до 50 км. от транслятора. Если расстояние больше, тогда стоит ориентироваться на 40 дБ. При использовании слишком мощных устройств появятся шумы, плюс может сработать встроенная защита, что приведёт к блокировке трансляции. Такая защита присутствует на самих телевизорах, либо на приставках.
Питание. Может идти от аккумуляторной батареи, либо непосредственно от сети. Второй вариант предпочтительнее, поскольку за зарядом АКБ придётся постоянно следить.
Дизайн и корпус. Внешний вид — это сугубо индивидуальный параметр. Но если устройство будет находиться внутри помещения, корпус можно брать пластиковый, без особых систем защиты. Для наружной установки требуется девайс, обладающий дополнительной защитой от влаги, атмосферных воздействий.

Не лишним будет уделить внимание своей приставке. В особенности если она приобретается вместе с усилителем

На многих моделях предусмотрен специальный порт, через который подключается усилитель. Этот вариант окажется наиболее простым в плане подключения.

Антенный усилитель

Усилитель антенны для автомагнитолы можно купить готовый или сделать его самостоятельно. При выборе модели необходимо ориентироваться на следующие характеристики:

амплитудно-частотная характеристика должна быть равномерной;
прибор должен работать в широком диапазоне независимо от температурного режима и мощности;
минимум «шума»;
коэффициент усиливающего свойства должен составлять около 15-25 децибел. При меньшем значении качество приема не улучшится.

Лучше покупать усилители, которые можно установить на самой антенне. Если устройство будет располагаться в области антенного входа, это может привести к повышенному коэффициенту «шум-сигнал», что, несомненно, отразится на качестве звука.

Как установить и подключить

Установка и подключение усилителя не вызовет особых трудностей. Вначале необходимо вынуть из магнитолы штекер наружной внешней автомобильной антенны. Затем усилитель закрепляется в подходящем месте. Если он оснащен переключателем «город — трасса», то для удобства управления устройство устанавливается на панели приборов недалеко от магнитолы или в вещевом ящике машины.

Выводной штекер усилителя вставляется в антенное гнездо магнитолы, а вилка антенны — во входной соединитель. После этого к нему подсоединяется питание. Для этого идущий от усилителя провод подключается к голубому с белой полосой проводу магнитолы, по которому идет плюс питания.

Минус к усилителю подается через боковой контакт гнезда и экранную оболочку соединительного кабеля. При сильном сигнале качество приема на антенну с усилителем можно улучшить, если сложить телескопический штырь или согнуть гибкий. Стоит учитывать, что приемный диполь не должен соприкасаться с кузовом автомобиля.

Иногда, из-за некачественного радиоприемника на автомагнитоле, приходится покупать отдельные усилители ВЧ для нормального приема радиовещания. При этом довольно трудный выбор таких усилителей, с учетом того, что на рынке сейчас крайне много дешевой китайской продукции, которая толком не работает.

Вот однажды мне дали такой усилитель для ремонта, точнее для того, чтобы в этом же корпусе я собрал нормальный усилитель.

Хочу представить конструкцию дешевого усилителя ФМ диапазона для радиоприемника. Оказывается, это вовсе не усилитель, а черт знает что. Схема состоит всего из пар транзисторов, притом один из них просто для засвечивания светодиода.

Питание подается от бортовой сети автомобиля 12 Вольт и…. ничего не происходит, горит только светодиодный индикатор и все – никаких других реакций со стороны автомагнитолы не наблюдается, с усилителем или без – прием одинаковый.

На фото показана плата такого антенного усилителя, заметьте – ничего не ремонтировал, да и вообще плату не трогал, но на плате видны ляпы – большой кусочек припоя, непонятно для чего, крайне грязная плата, везде окислы, да и вообще нерабочая бесполезная вещь.

Цена такого усилителя в районе 200 руб, взамен за копейки можно собрать антенный усилитель в домашних условиях. Парочка рабочих схем таких усилителей представлены ниже

Указанные схемы очень похожи друг на друга, крайне мало отличий. Обе были проверены и являются вполне работоспособными вариантами, от них явно больше пользы, чем от китайской безделушки, к тому же не содержат дефицитных компонентов.

Всю элементную базу можно найти в старом радиоприемнике или магнитоле. Всего лишь один транзистор малой мощности КТ368, который может быть заменен на любой другой ВЧ транзистор, из импортных аналогов отлично подойдет SS9018/C9018 – по идее одно и то же.
