Песня о комбайнёрах, или Усилитель плюс процессор

Сейчас этот класс усилителей со встроенными процессорами (или процессоров со встроенными усилителями, кому что ближе) можно считать самым перспективным по ряду причин.

Во-первых, если в домашней системе вы можете уютно устроиться в самой лучшей точке для прослушивания, то в машине вы всегда имеете дело с отвратительными акустическими условиями салона и чёрт знает как раскиданными по нему динамиками. «Собрать» звучание со всего этого бардака ох как непросто. И как бы презрительно ни кривились аудиофильские снобы и ценители pure passive, сделать это можно только с помощью звукового процессора. Если подойти к делу с умом, то результату могут удивиться даже самые избалованные «домашним звуком» аудиофилы. Проверено неоднократно.

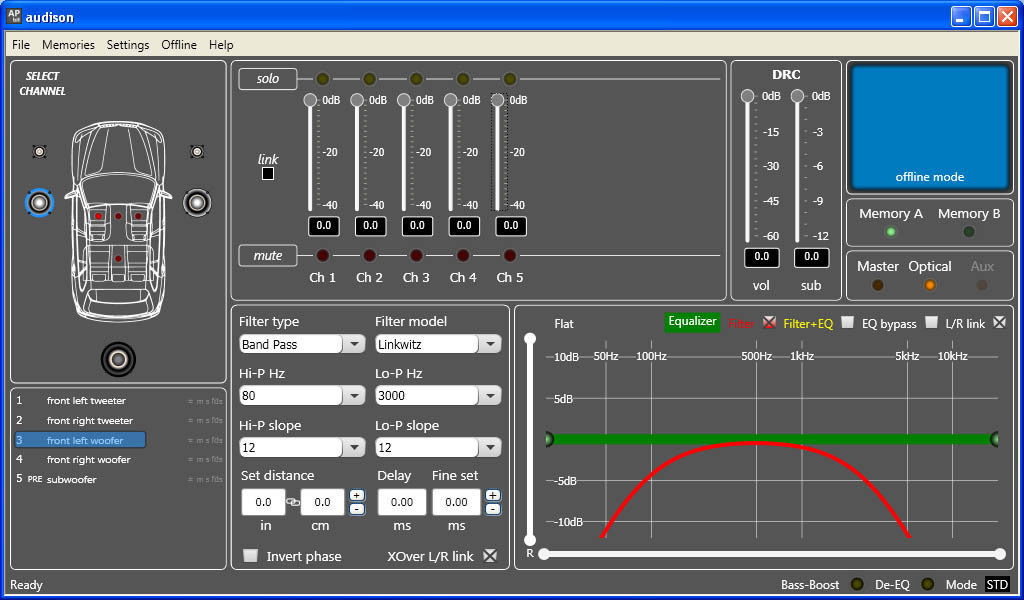

Автомобильные цифровые процессоры, как правило, управляются с подключаемого компьютера или ноутбука. Программа имеет достаточно наглядный интерфейс, позволяющий быстро настроить нужную конфигурацию

Во-вторых, в большинстве случаев только с процессором можно построить систему на базе штатного головного устройства. Немало автомобилей, в которых никаким способом нельзя вытащить исходный сигнал со штатной «головы» — он либо скорректирован, либо вообще порезан на частотные полосы.

В качестве наглядного примера — итальянский концерн Elettromedia, который давно и довольно успешно разрабатывает тему построения новых систем от штатных головных устройств. Суть процессоров, выпускаемых под брендом Audison, следующая. Вы отключаете штатные динамики и заводите сигнал со штатного усилителя на входы процессора. Настройка происходит так. Включаете диск из комплекта и запускаете в процессоре режим настройки. Процессор «слушает» входы, автоматически «складывает» порезанные на частотные полосы сигналы (в том числе и с учетом фазовых сдвигов), проводит деэквализацию, и вы получаете «восстановленный», как томатный сок из пасты, звуковой сигнал. Алгоритм такого сложения — и есть предмет гордости разработчиков.

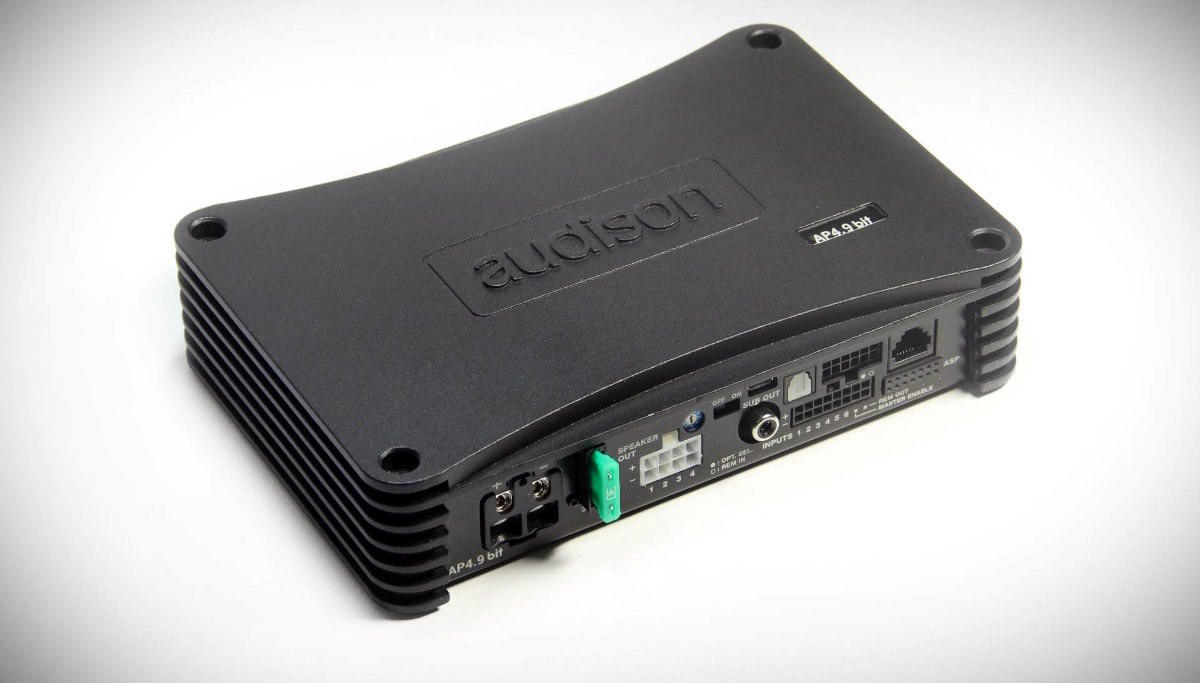

Audison prima — один из представителей семейства автомобильных процессоров со встроенным усилителем. Или, если угодно, усилителей со встроенными процессорами

Снобы наверняка покривятся, мол, какая уж тут аудиофилия, если мы имеем дело не с исходным сигналом, а собранным, простите, «из г… и палок»? Согласен, о High End тут никто и не говорит. Но, во-первых, система в итоге всё равно заиграет на две головы лучше, чем штатная «балалайка». А во-вторых, и это самое главное — процессор в данном случае нужен для того, чтобы корректно вписать в систему дополнительный высококачественный источник, полностью сохранив функциональность штатного головного устройства.

Правда, серьезных источников, предназначенных исключительно для автомобильного применения, на сегодняшний день пока не очень много. Разве что Sony GS-9, читающая всё, вплоть до формата DSD, да Audison bit Play, который итальянцы до сих пор доводят до ума. Умельцы, правда, вовсю используют в автомобилях домашние плееры (в том числе и ваш покорный), но это можно в расчёт не брать. Тем не менее, как говорил персонаж из старого анекдота, «тенденция, однако» — курс на Hi Res в автомобиле уже взят. И процессоры (в том числе и со встроенными усилителями) здесь — ключевое звено.

Чем отличаются автомобильные усилители от домашних?

На самом деле, сама усилительная часть — особо ничем. Разве что блок питания здесь работает не от бытовых 220 Вольт, а от бортовой 12-вольтовой сети. Принципиальных же отличий, на мой взгляд, два.

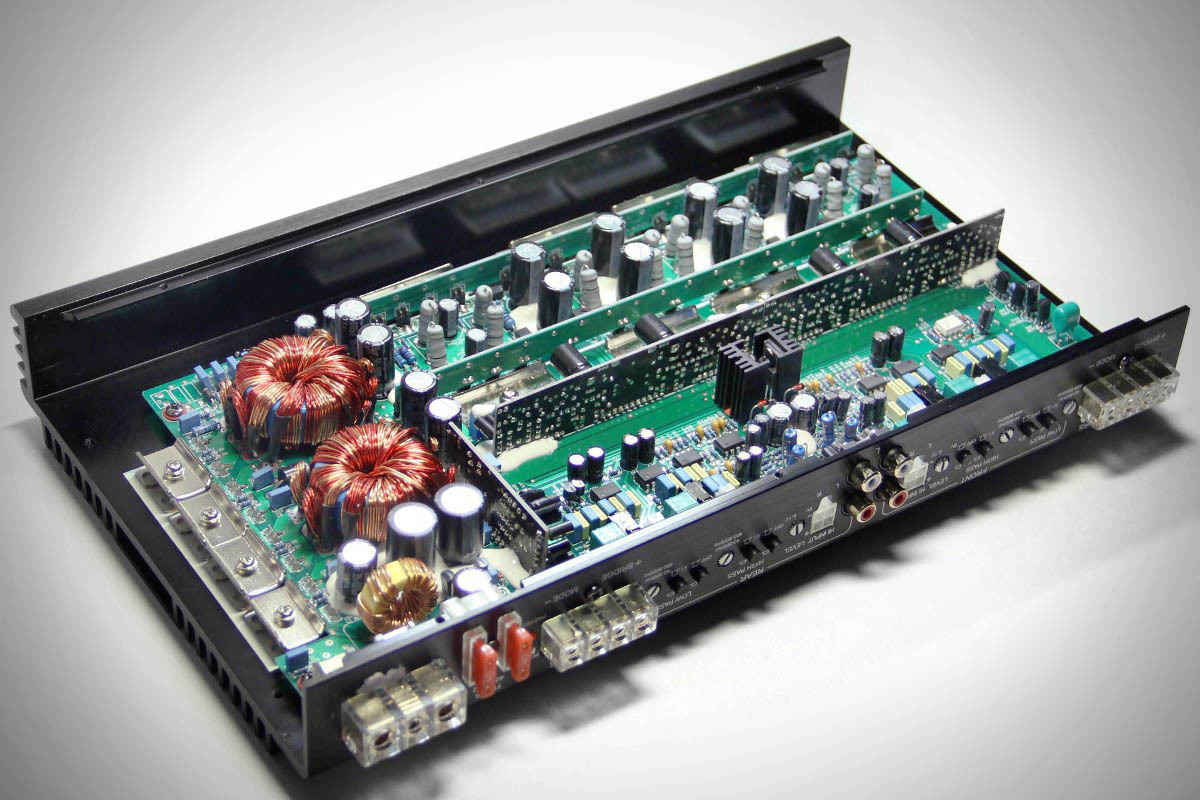

Импульсный блок питания занимает немалую долю внутреннего пространства усилителя

Во-первых, большинство автомобильных усилителей универсальны в плане подключения: они предусматривают как обычное подключение нагрузки, так и мостом к паре каналов. Эта возможность позволяет использовать обычные широкополосные усилители не только для подключения акустики, но и для подключения сабвуферов. Последние всё же более «прожорливы» в плане мощности. Простейший вариант, который по праву можно назвать классическим — это 4-канальный усилитель, два канала которого работают на фронтальную акустику, а два оставшихся включаются мостом на сабвуфер.

Схема с 4-канальным усилителем, работающим на фронтальную акустику и сабвуфер, по праву считается классикой автомобильных аудиосистем

Второе принципиальное отличие автомобильных усилителей от домашних — это оснащение. Домашние в большинстве своём — чистые «оконечники». В автомобиле же, как минимум, приходится использовать фильтры.

Например, всё та же простейшая схема с четырёхканальником, к которому подключена фронтальная акустика и сабвуфер. В большинстве случаев акустическое оформление для фронтальных НЧ/СЧ-динамиков реализовано в дверях. Скажем прямо, оно не самое лучшее, а значит, нижний бас желательно ослабить, и в этих каналах нужен ФВЧ. Сабвуфер, напротив, не должен петь голосом, а значит, в этих каналах нужен ФНЧ. Оптимальная частота стыка акустических систем и сабвуфера обычно находится в промежутке между 50 Гц и 100 Гц — чуть ниже, чем принято делить в домашних системах. Пассивное деление тут не прокатит, мотать катушки размером с запасное колесо — нет уж, увольте. А вот активное деление — самое то. Поэтому исторически так и сложилось, что минимальное оснащение усилителя — это активные фильтры НЧ и ВЧ. В основном регулируемые, но встречаются и с фиксированной частотой настройки.

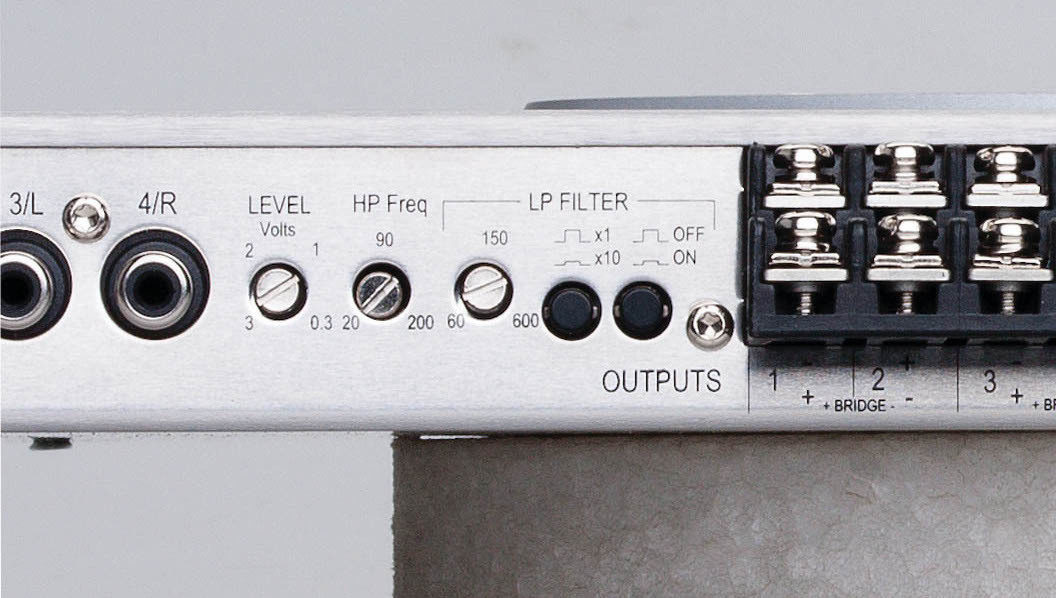

Регулируемые фильтры НЧ и ВЧ есть в подавляющем большинстве автомобильных усилителей

Ну а дальше — больше. К примеру, если предполагается поканальное включение акустики с активным делением, то усилитель должен иметь фильтры с более широкими пределами регулировки. Некоторые олдскульные модели имеют даже переключатели крутизны среза фильтров. Скажем, JL Audio в своё время промышлял подобным. И так по нарастающей, вплоть до оснащения усилителя встроенным процессором и превращения его в настоящий «звуковой комбайн».

Настройка или как изготовить корпус

Как правильно настроить активный сабвуфер в машине

Чтобы сабвуферный динамик нормально функционировал, необходимо сделать для него качественный корпус.Именно от качества сабвуферного ящика зависит его дальнейшее звучание:

Если литраж ящика будет неверным, то динамик не будет играть. От него будут издаваться звуки, напоминающие хрипение.
Имея хлипкий сабвуферный ящик, нельзя будет достигнуть четкого баса. Напротив, он всегда будет плохо слышимым.
Необходимо, чтобы корпус обладал правильной формой, иначе внутри него могут образовываться «стоячие волны», влияющие на качество звучания.

Одними из лучших корпусов являются те, которые делаются на заказ. Производителю нужно предоставить размеры динамика или его самого. За счет этого будут учтены все тонкости и нюансы устройства, поэтому звучание не будет примитивным.

Как самостоятельно настроить сабвуфер

Сабвуфер активный как настроить

акустическая система Поэтому сейчас мы обсудим, как можно настроить сабвуфер своими силами:

Следует приобрести специальный диск. Он позволит выявить недочеты всей акустической системы, включая и самого сабвуфера. На этот диск записана специальная мелодия, которая позволяет услышать даже минимальные недочеты.

Специальный диск для настройки

Настраивать активный саб необходимо до тех пор, пока звучание этого диска не будет идеальным именно для пользователя.
Собственно, что такое настройка? Это последовательное переключение трех кнопок: Bass, Tribble, Sub.

Установку сабвуфера и его настройку в машине, как видим, можно проделать легко своими руками. При этом нужно учитывать, что такой процесс невозможен без первичной подготовки. Так, изначально следует просмотреть фото с подобной тематикой. Возможно, на просторах интернета встретится какая-то инструкция, которая также не будет лишней. Видео на эту тему тоже будет кстати. Цена установки и настройки в автосервисе может быть разной: монтаж активного саба начинается от 3500 рублей.

Что понадобится

Перед началом монтажа требуется подготовить материалы:

изоляционная лента;
металлические трубки для соединения шнуров;
коммутационные детали для подключения к электрическим цепям автомобиля;
акустические и электрические шнуры с зажимами;
крепежные элементы для кронштейнов.

Перечень дополнительного оборудования, предполагаемого к установке, зависит от финансовых возможностей и предпочтений владельца

При этом важно помнить, что от характеристик усилителя зависит дальнейшая работа акустики. Например, если подключить саб к 2-канальному усилителю, то потребуется урезать частотный диапазон воспроизведения для 2 каналов

В этом случае рекомендуется установить 4-канальный блок, задействовав тыловые выходы для коммутации сабвуфера мостом.

Инструменты

Для установки оборудования и коммутации соединительных шнуров потребуются инструменты и материалы:

бокорезы для нарезки кабелей и удаления изоляции;
отвертки и гаечные ключи для демонтажа пластиковых обшивок;
соединительные хомуты;
тестовый прибор для проверки целостности цепей питания;
дополнительные клеммы и инструмент для установки наконечников.

Как выбрать сечение провода

Поскольку внешний усилитель потребляет ток до 40-50 А (зависит от модификации), то необходимо подобрать подходящий силовой кабель для подключения. Для расчета сечения потребуется выяснить значение номинальной мощности оборудования, которое указывается в инструкции по эксплуатации и на заводской этикетке. Суммарное энергопотребление равняется произведению мощности на число задействованных каналов. Например, при подаче на 1 громкоговоритель сигнала мощностью 50 Вт, суммарное потребление на 4 канала составит 200 Вт.

Затем требуется вычислить длину шнура, идущего до аккумуляторной батареи. На основе полученных цифр по таблице выбирается многожильный медный кабель с требуемым сечением. Рекомендуется брать провод с запасом 10-15%, что позволит безопасно подсоединить усилитель в машине. Использовать алюминиевые жгуты или элементы с омедненной поверхностью не рекомендуется.

Для соединения акустических компонентов применяются межблочные кабели, поставляемые совместно с изделиями. Для улучшения качества звука рекомендуется приобретение улучшенных шнуров, оборудованных качественными коммутационными элементами. Соединительные акустические кабели имеют стандартную конструкцию, отличаются только качеством используемых материалов.

Выбор предохранителя

Плавкий предохранитель обеспечивает защиту электропроводки автомобиля и усилителя от повреждений при коротких замыканиях или повышении силы тока при перегрузке. Элемент устанавливается в положительном соединительном проводе рядом с клеммой аккумулятора. Номинал вставки определяется на основе таблиц с учетом длины кабеля и площади сечения. Дополнительные плавкие вставки автомобильного типа (ножевые) расположены в корпусе усилительного узла.

Это интересно: Установка камеры заднего вида своими руками — инструкция и схема

Как подключить

Подключение двухканального усилителя по мостовой схеме осуществляется разными способами в зависимости от используемой магнитолы, колонок и сабвуфера.

Также на метод присоединения влияет количество и особенности компонентов.

Магнитолу

Выбор необходимого способа определяется схемой подключения, нанесенной на этикетку устройства. Подключение магнитолы к двухканальному усилителю в режиме мостования осуществляется так же, как к стандартному. Существуют 2 способа передачи звука от головного устройства.

В первом случае подсоединение осуществляется с помощью линейных выходов. Во втором случае к усилителю напрямую подключаются выводы магнитолы, предназначенные для колонок. Если применяются 2 усилителя, то линейный выход левого канала подключается к первому, а выход правого — ко второму. Голубой провод с белой полоской от магнитолы подсоединяется к вводу реле управления питанием усилителя (усилителей).

Сабвуфер

Перед тем, как подключить сабвуфер к двуханальному усилителю, следует проверить его сопротивление. Если рабочее сопротивление усилителя составляет 4 Ом, то подключаемый в режиме мостования сабвуфер должен иметь сопротивление 2 Ом. При несоблюдении этих рекомендаций автомобильная аудиосистема может работать нестабильно.

Для подключения усилителя к сабвуферу следует присоединить его положительный провод к положительному выводу левого канала. Отрицательный провод низкочастотного громкоговорителя подключается к отрицательному выходу правого канала. В результате такой операции мощность воспроизводимого сабвуфером звука становится выше. При наличии регулятора фильтра низких частот следует установить значение от 100 до 250 Гц.

Она необходима для того, чтобы диффузоры динамиков двигались в одну сторону. Это обеспечивает необходимое качество звучания на низких частотах. Чтобы провести фазировку, выполняется последовательное соединение сабвуферов.

После этого к свободным проводам на мгновение присоединяется пальчиковая батарейка. Если конусы движутся разнонаправленно, то выводы одного из низкочастотных громкоговорителей меняются местами. Если необходимо присоединить и широкополосные колонки, и сабвуфер, то для этого используется кроссовер.

Колонки

К каждому мостовому двухканальному усилителю можно подключить только одну колонку. Стоит учитывать, что звук автомобильной аудиосистемы в мостовом режиме будет монофоническим из-за объединения каналов. Чтобы получить стереозвук в машине при мостовом методе, есть несколько способов подсоединять к усилителю 2 колонки и более.

Один из них — это использование еще одного усилителя. Другой заключается в последовательном подключении нужного числа колонок к мостовому выходу. Широкополосные динамики подсоединяются так же, как и сабвуфер. Настройки фильтров высоких и низких частот не изменяются. Таким образом, подключение 2-канального усилителя по мостовой схеме не вызовет особых затруднений при правильном проведении работ.

Как подключить сабвуфер без усилителя
Усилитель из магнитолы своими руками
USB автомагнитола Pioneer MVH X460UI
Как подключить телефон к магнитоле через USB

Можно ли сделать усилитель своими руками

Сделать усилитель своими руками можно по одной из базовых схем, которыми полон интернет. Однако если подгонять решение под собственные потребности, а также производить тонкую настройку совершенно не хочется, рекомендуется воспользоваться готовым к сборке набором. Сегодня можно купить так называемые мастер киты.

Популярна модель NK147 с достаточно малым коэффициентом усиления, для поездок на дачу или на загородный пикник. Есть мастер кит NK138. Это широкополосный усилитель, с высоким КУ, для универсального использования. Данное решение можно подключить к любой автомагнитоле.

Как сделать

Существует несколько способов переделать старую магнитолу в сабвуфер. Выбор варианта следует делать, учитывая состояние техники, наличие входов для разных переходников, собственные способности.

Для осуществления данного способа необходимо умение использовать паяльник. Можно извлечь старое приспособление для прослушивания музыки. Затем демонтируют верхнюю крышку. При этом становится виден блок для кассет. Полюсовой провод следует отпаять и изолировать: это поможет предотвратить возникновение посторонних звуков. Отрывать его не следует, поскольку техника при этом может сломаться. После этого необходимо найти, куда припаять выход AUX-IN.

Затем, чтобы сделать усилитель из автомагнитолы, следует обнаружить звуковые каналы. Для этого надо вставить кассету, на которой аудиозаписи отсутствуют, поставить проигрыватель на режим воспроизведения. После этого отвертку прижимают к проводам. При соприкосновении с каналами звука раздастся негромкий треск. Один из выходов аудиокабеля припаивается к корпусу прибора, другой к правому, а третий — к левому каналу.

Если механизмы сильно изношены, сама магнитола не может быть использована, можно извлечь из нее встроенный усилитель и использовать его для других устройств.

Из кассетного магнитофона

Такой метод позволяет сделать усилитель из магнитолы или простого магнитофона. Часто в старых устройствах отсутствует вход для USB-порта. В таком случае для подачи сигнала подойдет переходник в форме кассеты, который помещают в специальный механизм. После этого следует включить режим воспроизведения аудио на приборе. К источнику сигнала следует подключить штекер исходящего от проводника провода.

Из FM-трансмиттера

Другая методика, позволяющая из магнитолы сделать усилитель звука, предполагает наличие FM-трансмиттера, который и станет альтернативным источником звукового воспроизведения. Такой способ используется в тех случаях, когда на автомагнитоле отсутствует лоток для кассет либо же данная деталь неисправна, сломана.

Чтобы приспособление работало правильно, необходимо вставить флешку с аудиозаписями в USB-порт. Если такой отсутствует, можно использовать иной источник, подключающийся через AUX-IN. После этого в прикуривателе надо освободить место. Затем магнитолу автомобиля и трансмиттер настраивают на общую частоту.

Минусом такого варианта является постоянное нахождение в порте питания прикуривателя кабеля: зарядить в машине телефон при этом не удастся.

Из Bluetooth-адаптера

Такой вариант усилителя звука может быть использован в тех ситуациях, когда планируется прослушивание музыки с помощью планшетов, мобильных телефонов, лэптопов и прочих девайсов, на которых имеются адаптеры Bluetooth. Подключить автомагнитолу как усилитель удастся, лишь если на ней имеется порт AUX-IN: в противном случае подсоединить переходник не удастся. В некоторых ситуациях можно использовать другие виды переходников или какие-либо модуляторы FM.

Сделать усилитель из магнитолы своими руками получится в домашних условиях. Изготовить новый полезный прибор из пришедшего в негодность старого устройства можно для того, чтобы новая автомагнитола не начинала заикаться при сильном повышении громкости.

Критерии подбора усилителя

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.
Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя.
Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система.
Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц.
Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона.
Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

Как подключить два усилителя мостом

Master/Slave

На усилителях, предназначенных для такого соединения, имеются переключатели MASTER/SLAVE. Поэтому при мостовом подключении один из усилков будет ведущим (Master) второй ведомым (Slave), установите переключатели в этом соответствии. Именно к Master подключаются межблочные кабели (тюльпаны) от магнитолы, а от него через моно разъем сигнал передается на Slave (одинарным межблоком). Это делается для того, чтобы все настройки и управление осуществлялось с одного моноблока — с Master, то есть gain, фильтры, subsonic и т.п. будут выставляться только на нем. Не нужно брать Y разветвители, чтобы пытаться воткнуть межблочники еще и в Slave.

Если производителем заявлена работа возможность работы усилителя в мост, но нет переключателей Master / Slave, значит на нем будет сразу два гнезда с названиями, подобными — Bridge Input и Bridge Output. В таком случае, на ведущем усилителе используете гнездо Bridge Output и соединяете его с гнездом Bridge Input ведомого.

Подключение акустических проводов

Здесь будьте внимательны и ничего не перепутайте: минусовые разъемы двух усилителей соединяем между собой; далее плюс (+) Ведущего (Master) подключаем к плюсу сабвуфера, а плюс Ведомого (Slave) к минусу сабвуфера!

Да, к сабу идут два плюсовых провода, не нужно напрягаться — все правильно. Дело в том, что на вход одного усилителя подается прямой сигнал, а для второго сигнал переворачивается на 180 градусов. Поэтому на выходе одного растет положительный потенциал, а на выходе второго такой же но отрицательный. Прирост мощности происходит от того, что усилители или каналы (в случае использования одного уся) работают в пониженном сопротивлении. К примеру, если саб скоммутирован на 4 Ом, то каждый усилитель или канал работает в 2 Ом и т.д.

Усилитель из магнитолы старой — DRIVE2

Валялась у меня магнитола, у которой погорел ЦП. Решил сделать из неё усилок )Микросхема стоит там tda7388.

Макс. мощность 41 ватт на канал, каналов всего 4.

В принципе ничего сложного тут нет, выпиливаем сам усилок из платы магнитолы, подпаиваем недостающие детали и провода по схеме, убираем в корпус и всё.

Вот и схемка

Если хочется использовать этот усилитель в машине, то не нужно подключать провод, где написано ST-BY, к плюсу, его нужно вывести и на него подавать управляющий плюс от магнитолы (тот который на антенну или усилитель идёт, обычно синий провод)

Просто плата, поставил и подпаял что бы потестить.

Корпус из старого БП компьютера

А вот уже и выходы на месте

И вход питания

В собранном состоянии )

Усилочек не плохой, но к сожалению в мир он так и не вышел, т.к. при отладке я перепутал плюс и минус и спалил его (((Но где то у меня ещё одна магнитола лежала… )))

Всем до скорой встречи, буду писать ИСЧО )))

www.drive2.ru

Как определить что сигнал слабый

Устанавливать усилитель для антенны авто следует только в том случае, если уровень сигнала низкий. Основными признаками можно назвать:

Для магнитолы усилитель является устройством, которое способно повысить уровень сигнала. При этом можно повысить качество передачи в два раза. Провести установку аппарата можно самостоятельно, проблем с этим не возникает.

Причины плохого сигнала

Усилитель для автоантенны выбирается с учетом того, какая причина привела к возникновению проблемы. Основными можно назвать:

В большинстве случаев искусственные помехи и удаленность от источника становятся причиной ухудшения сигнала. Усиливать радио рекомендуется в случае частых дальних поездок.

Схема музыкального центра

Напряжение блока питания от компьютера отлично подходит для сборки, +5/12 Вольт. К +5 подключается микросхема, от +12 – подряжается аккумуляторная батарея (необходимо купить). При отсутствии электричества аудио система может работать автономно.

Микросхема LM 7805 преобразует ток в необходимый формат. Конденсаторы установлены для фильтра гармоник. Электролитические конденсаторы с пробивным напряжением 30 В, другие – 55 В. Самое главное правильно соблюдать полярность элементов. Также не рекомендуется подключать микросхему при высоком напряжении, так она будет перегреваться.

Справка! Лучше всего делать отдельные тумблеры питания для низкочастотного усилителя, провести jack к каскаду усилителей. Так можно использовать коробку усилителя от электрогитары. Не запрещено одновременно оборудовать систему разъемом aux.

Не забывайте, что во время эксплуатации низкочастотный усилитель сильно нагревается. Микросхема обязана находиться на алюминиевом радиаторе значительных размеров. По такому же признаку необходимый элемент можно использовать из старого музыкального центра: нужно отыскать самый нагруженный ключ.

От него выходят провода на колонки. Дорожки по микросхеме можно проследить невооруженным глазом. Теперь нужно определить, какое напряжение было использовано в старом устройстве, чтобы собрать в общую конструкцию:

Скорей всего, заводское оборудование было спроектировано с учетом общепринятых правил.
При перенапряжении это можно услышать по образуемым меандром искажениям звука. Любое музыкальное произведение в этом исполнении похоже на трэш-рок, это можно легко определить на слух.
Элементная база современных устройств может поддерживать практически все диапазоны сигналов.

Как сделать и подключить усилитель звука из старой магнитолы своими руками

Песня о комбайнёрах, или Усилитель плюс процессор

Чем отличаются автомобильные усилители от домашних?
