Самостоятельная установка биксеноновых линз

Содержание

Что нужно для установки

До начала работы следует разобраться, можно ли использовать данный вариант для авто и не возникнет ли проблем с законом. Поэтому необходимо учесть несколько важных аспектов:

Подходят ли фары для использования ксеноновых источников света. Информация об этом всегда есть в маркировке на корпусе, поэтому стоит изучить ее. Если конструкция предназначена только для галогенных лампочек, работу лучше не проводить.
Какое стекло установлено на фаре. Если это обычный рассеивающий вариант, то свет из линзы будет распределяться неправильно. Лучше всего подойдет гладкое стекло, его можно приобрести отдельно, так как все равно придется снимать этот элемент при работе.

Разогрев и демонтаж

Чтобы правильно это сделать, следуйте инструкции:

найдите коробку, куда поместится демонтированная оптика. На дне сделайте отверстие, куда будет помещено сопло фена. Во внутренней части поставьте самодельный рассекатель, препятствующий попаданию раскаленного воздуха на изделие;

Разборка фары при помощи промышленного фена

расположите изделие в коробке без нарушения правильности крепления (чтобы они не уперлись в дно коробки, иначе во время нагревания их «поведет»);
включив фен до температуры 250 и больше градусов, установите его сопло в коробку, которую предварительно закройте крышкой;
нагревайте оптику около 20 минут (зависит от модели). Если у вас нет мощного фена, воспользуйтесь духовкой, поместив туда коробку и включив ее до температуры 90 градусов на то же время. Работу проводите в перчатках, чтобы не получить ожог и не разбить стекло.

После разогрева достаньте фару из коробки. После этого положите ее стеклом вниз на картон. При наличии у него изгиба начинайте разбор с противоположной от изгиба стороны. Отверните защелки из пластика по периметру, помогая себе плоской отверткой, которую устанавливайте между корпусом и стеклом. Следите, чтобы на отражатель не попал герметик. При необходимости грейте приспособление еще несколько минут.

Установка биксеноновых линз своими руками видео

Внимание! Перед началом работы, подробно читаем всю статью от начала до конца, делаем выводы, и только тогда принимаемся за реализацию. В данной статье указан личный опыт установки линзовых модулей, и за всевозможные последствия, полученные путём Ваших действий, автор статьи ответственности НЕ НЕСЁТ! Если же Вы хотите доверить установку билинз профессионалам, то мы готовы предложить Вам свои услуги!

Провод активатора шторки продеваем в отверстие, которое появилось после удаления защитного колпачка штатной лампы

Устанавливаем модуль с силиконовой прокладкой, а также центровочную переходную шайбу с обратной стороны

Провод активатора шторки продеваем в отверстие, которое появилось после удаления защитного колпачка штатной лампы. Устанавливаем модуль с силиконовой прокладкой, а также центровочную переходную шайбу с обратной стороны.

Фиксируем модуль при помощи гайки, сильно но нежно затягиваем её плоскогубцами. Снимаем часть оплётки с проводов питания лампы дальнего света и параллельно к ним подключаем провода питания активатора подвижной шторки. Хорошо изолируем оголённые места проводки.

В комплекте линз идут собственные держатели ламп в модуле. Использовать их не представляется возможным из-за некоторых монтажных сложностей, поэтому переделываем штатные скобы крепления по форме как на фото. Устанавливаем газоразрядную лампу в линзовый модуль.

Продеваем провода питания лампы внутрь скобы, устанавливаем скобу и закрепляем лампу. Соединяем коннекторы лампы с коннекторами проводов питания ближнего света. Хорошо изолируем оголённые места соединения.

Делаем отверстие в задней крышке фары, для вывода контактов лампы.

Выводим контакты лампы и хорошо распрямляем резиновый уплотнитель.

Устанавливаем крышку на своё место и закрепляем её. Линзовый модуль установлен и готов к работе. Теперь нужно собрать фару, для чего устанавливаем стекло и снова в разогретую печь на 2-3 минуты.

Достаём из печи и хорошо прижимаем все края фары до полной усадки стекла в пазы на герметик.

Потребуется ещё одна пара рук, для фиксации малярным скотчем прижатого Вашими руками стекла. Даём остыть нашей «запеканке» в течение получаса, снимаем скотч, нежно оттираем остатки клея, и устанавливаем фары на свои места.

После того как фары и бампер установлены на свои места, обязательно посещаем мастера настройки фар, для правильной регулировки угла наклона.

В процессе эксплуатации, были выявлены некоторые недостатки, которые следует устранить:

— будет лучше, если внутреннюю хромированную маску ФАРЫ покрасить в матовый чёрный цвет, это избавит от лишних бликов и засветок.

— при обратной установке стекла на фару, используйте фарный герметик, иначе возможно запотевание стекла фар в дождь или после мойки.

— советую сразу установить очиститель фар высокого давления СКИФ! Это избавит от постоянной потребности в протирке фар в слякоть. Очень полезное дополнение, для тех кто любит комфорт! К тому же данный девайс продлевает срок жизни стекол фар без потери прозрачности.

— по завершению установки билинз, ПЕРЕД УСТАНОВКОЙ СТЕКОЛ НА МЕСТО, произведите точную настройку фар и убедитесь в точности выставления горизонта!

Светлой дороги Вам и как говорится: «Ни гвоздя ни жезла!»

Разновидности линз

Линзовая фара – принципиально новый вид автомобильной оптики. Линза в фаре многократно усиливает свет, формирующийся на незначительной площади отражателя. Благодаря особенностям конструкции отражаемый свет лампы собирается в единый пучок внутри фары и перенаправляется в линзу, которая проецирует направленный луч света на дорожное полотно. Такая оптика обеспечивает отличную светоотдачу и сфокусированный световой поток.

Преимущества линзовых фар:

выше коэффициент полезного действия (практически весь свет от лампы падает на дорогу);
равномерное распределение светового луча вдоль дороги, отсутствует слепящее световое пятно перед машиной и чередование светлых и темных пятен;
освещенная часть пути значительно шире, захватываются обочины по краям;
стильный внешний вид.

Все более популярными становятся фары с линзами

Разновидности линзовых световых приборов для автомобилей

Выделяют 4 основные группы:

моногалогенные или галогенные;
бигалогенные;
моноксеноновые или ксеноновые;
биксеноновые.

Противотуманки и ксенон – законно ли сочетание

Повальное увлечение автомобилистов ксеноновыми лампами не так давно привело к запрету их установки в головную оптику автомобилей. Но установка ксенона в противотуманки законом не запрещена, поэтому сегодня нередко можно встретить автомобили со сверх яркими противотуманками. Они в определенной мере улучшают экстерьер авто, но в том случае, кода при установке не соблюдены определенные требования, они могут стать причиной лишения прав и запрета на эксплуатацию транспортного средства.

Перед тем как установить ксенон в противотуманки, следует ознакомиться с существующими требованиями, что поможет избежать наказания со стороны инспекторов ГИБДД. Если поставить газоразрядные лампы в фару, рассчитанную на использование галогеновых, резко нарушится фокусировка ПТФ, возникнут многочисленные преломления света и его отражение в хаотичном порядке. Это приведет к ослеплению встречных водителей, а эффективность ПТФ в условиях тумана окажется нулевой.

Чтобы законно поставить ксенон в противотуманки, фары должны быть предназначены именно для газоразрядных ламп. Такие фары имеют маркировку «D». Самостоятельно оптимально устанавливать в противотуманки ксенон h3, который не потребует каких-либо доработок. Следует знать, что противотуманки с установленным ксеноном должны иметь автоматический корректор, опускающий фары при выключении, и плавно поднимающий при включении – только при соблюдении этих условий установка ксенона в противотуманки будет законной.

S-BLL › Блог › Как подключить ксенон, биксенон, биксеноновые линзы

Как подключить ксенон в автомобиле. Если в вашей фаре установлен галоген и вы купили ксенон то у вас два варианта подключения: 1) напрямую к штатным проводам. В случае такого подключения возможно вы столкнетесь с нестабильной работой ксенона, оплавлению (возгоранию) штатных проводов, контактов штатного реле и подрулевого переключателя света. Не рекомендую!

2) через набор проводов для подключения ксенона ali.ski/vQ-pb

Это наиболее правильный и безопасный вариант подключения. В таком случае питание идет на прямую от аккумулятора, минуя штатную проводку. С штатных проводов подаётся только сигнал на включение выключение света

Биксенон и биксеноновые линзы — что и для чего нужно

Теперь поговорим о биксеноновых линзах (билинзах). Их нередко путают с биксеноновыми лампами. Такая линза – это биксеноновая лампа но… без лампы. Один механизм, зато с линзой. По сути, это фара с оптической системой и механизмом, обеспечивающим дальний и ближний свет при установке в неё обычной ксенонки. Правда, «фара» эта не имеет корпуса. Но её можно встроить практически в любой корпус фары и получить полноценный ксеноновый источник дальнего и ближнего света с одной лампой.

Переход с дальнего на ближний в такой линзе производится тем же электромагнитом, управляющим подвижной шторкой, отсекающей часть светового потока.

На рисунке цифрами обозначены:

– шторка, управляющаяся электромагнитом;
– механизм привода шторки дальний/ближний;
– лампа.

В такой конструкции при включении ближнего света шторкой перекрывается не горелка, а нижняя часть пучка, отраженного рефлектором света. Благодаря линзе, переворачивающей световой поток, верхняя часть света фары отсекается.

Что дает билинза и чем она лучше биксеноновых и обычных ксеноновых ламп?

Если сгорит биксеноновая лампа, конструкцию придётся покупать целиком. С линзой достаточно приобрести обычную лампу. Это дешевле и быстро окупится.
Отпадает необходимость в отдельных блоках (фарах) дальнего и ближнего света и в постоянной покупке дополнительного комплекта лампочек взамен сгоревших.
Можно использовать штатные фары, просто вставив в них биксеноновые линзы на место штатной двухспиральной лампы Н4.

Полезно! Обычно в устройство устанавливается ксеноновая лампочка D2S с цоколем P32d-2. Подробнее о выборе ламп для билинзы можно прочитать в статье «Какой ксенон лучше ставить в линзы».

Последний этап

Через заглушку из резины протягиваются провода питания: красный и черный от билинз и 2 белых – от ближнего света. Питание подключается к соответствующим клеммам. Ставится на место крышка, прикрывающая ближний свет. С дальнего она, напротив, снимается: в ней придется просверлить отверстие (диаметр должен совпадать с ранее сделанной дыркой – 25 мм).

В нее просовываются синие провода (2 штуки) и подсоединяются к питанию дальнего света. Снятая крышка возвращается на место, разъемы от питания подключаются к фаре. Напоследок крепятся блоки розжига, они же балласты, машина заводится и проверяется, насколько удачно и правильно вы смонтировали себе свет.

Для человека, умеющего обращаться с отверткой и прочим нехитрым инструментарием, установка биксеноновых линз в фары H4 не составит никакого труда. Если же вы не слишком себе доверяете или не имеете свободного времени (возня с одной фарой займет час-полтора), сгоняйте в сервис. Установка билинз стоит относительно недорого.

Стандартные схемы подключения

Допустим, фара с биксеноновым модулем уже смонтирована. Затем, после подключения, её настраивают регулировочными винтами. А пока рассмотрим, как выглядят схемы, рекомендуемые изготовителем и актуальные для биксенона.

Контакты съёмной колодки

Колодка, предназначенная для ламп H4, оснащается тремя контактами. Один из них – это «масса». Шнур, идущий к контакту массы, всегда будет в чёрной изоляции.

Возможно, у владельца есть два блока розжига и одно 5-контактное реле. Тогда подключение можно выполнить, реализуя простую схему:

Схема с одним общим реле

Как видите, из двух разъёмов H4 здесь используется только один. Другой нужно заизолировать.

Изготовитель чаще предлагает в комплекте не только блок розжига, но и модуль управления. Фары тогда подключают по следующей схеме:

Схема с раздельными блоками управления

С каждой линии, питающей габариты, блок может считывать дополнительные данные. Впрочем, подключение этих линий выполнять не обязательно.

Проводя монтаж, придерживайтесь советов:

Мощный предохранитель (30 А), показанный на большинстве схем, устанавливать не придётся – он есть в штатной проводке. Просто, подключайтесь к той линии, которая питает фары, а не дополнительные аксессуары;
Высоковольтные провода, которые идут от блока розжига к фаре, не должны касаться металлических поверхностей. Ещё эти провода нельзя сгибать в петлю – используйте S-образную укладку;
Добившись того, что фары включаются, обязательно проведите настройку юстировочными винтами.

Эксплуатировать авто без корректора света фар сегодня запрещено законом. В большей степени это относится к «ксеноновым» источникам света. Делайте выводы.

Главные аспекты

Перед тем, как начинать тюнинг автомобиля, рекомендуется посоветоваться с мастером автосервиса, который расскажет, какой тип ламп лучше подойдет для машины конкретной модели.

Несмотря на все плюсы, ксенон и биксенон имеют множество минусов, которые обязательно следует учесть.

Общие понятия

Существует несколько понятий, с которыми может столкнуться водитель, выбирая тип ламп для своего транспортного средства:

Ксеноновая лампа	Стеклянная колба, наполненная под большим давлением инертным газом. В колбе закрепляются два электрода, через которые подается ток. Под высоким напряжением инертный газ начинает светиться, в результате чего свечение оказывается сильным и стабильным. Направление пучка света не меняется. За счет отсутствия в конструкции нити накаливания, лампы практически не нагреваются в период использования
Биксенон	Ксеноновая лампа, имеющая два рабочих режима. Водитель может использовать ближний и дальний свет. Биксенон был изобретен гораздо позже ксенона и представляет собой несколько видоизмененную конструкцию в виде металлической шторки
Линзы для фар	Это устройство, используемое для того, чтобы улучшить работу ксеноновых ламп и придать световому пучку определенную направленность

При использовании обычной – штатной бортовой системы машины не создаются специальные условия для горения дуги. Так, к любой ксеноновой лампе в комплекте прилагается блок розжига.

За счет такого преобразования гарантируется возникновение дуги в колбе, наполненной газом, и лампы начинают ярко светить.

В чем разница освещении

Используя ксеноновые лампы, можно получить качественный ближний свет. За счет работы биксеноновых ламп обеспечивается качественное ближнее и дальнее освещение.

Роль такого механизма играет металлический экран, который также называют рефлекторной шторкой. Перемещение механизмов осуществляется с помощью магнита.

При этом открываются разные зоны фар, в зависимости от того, какой участок дороги необходимо осветить.

Так, отличие биксенона заключается в том, что при его использовании водитель может менять фокус и добиваться освещения на разные расстояния.

За счет того, что биксеноновые фары имеют более сложную и совершенную конструкцию, они стоят дороже ксеноновых. При этом принцип их работы идентичен. Разница заключается в качестве работы оборудования.

Достоинства ксенона и биксенона:

Энергопотребление низкое	Однако освещение дороги происходит на высшем уровне
Если приобрести качественные лампы и блоки розжига от известных брендов	Можно увеличить срок эксплуатации ламп. В среднем, срок службы составляет 2000 часов. За счет этого существенно снижаются эксплуатационные расходы на системы освещения
Стандартная лампа из галогена мощностью 55 ватт	Отдает около сорока процентов мощности в тепло. Биксеноновые и ксеноновые лампы отдают лишь 6%. За счет этого увеличивается срок службы
В темное время суток	Водителю легче управлять транспортным средством, поскольку дорога хорошо освещается насыщенным белым цветом

Кроме плюсов у ламп их ксенона и биксенона имеются и минусы:

По сравнению с обычными лампами для фар	Стоимость достаточно сильно завышена
После того, как лампы будут установлены, их нужно настроить	Сделать это можно только на пункте СТО, поскольку требуется специальное оборудование – автокорректор фар
В случае сгорания одной лампы	Требуется замена сразу двух

Сильнее всего разница между ксеноновыми, биксеноновыми лампами и штатной оптикой выражается в яркости и направленности света.

При использовании биксеноновых линз водитель получает одинаково качественное освещение при использовании как ближнего, так и дальнего цвета.

Фото: разница между ксеноновыми, биксеноновыми лампами и штатной оптикой

Какими нормативными актами регулируется

Нормативные акты, которые должны быть приняты во внимание водителями, желающими установить на своем автомобиле ксеноновые или биксеноновые лампы:

Постановление Правительства РФ № 1090 «О Правилах Дорожного Движения». Указываются правила использования водителями фар, и особенности получения разрешения на тюнинг авто, а также, правила управления автомобилем и применение ближнего/дальнего цвета.
Разъяснения Департамента обеспечения безопасности дорожного движения МВД РФ «Об использовании ксеноновых фар». Документ был принят от 20 февраля 2010 года и действует до сих пор.
Кодекс об Административных Правонарушениях – ФЗ № 195.

Если конструкция машины не подразумевает использование нештатного ксенона, то есть, линзы и лампы не были установлены в условиях производства, рекомендуется получить разрешение перед самостоятельной установкой ксенона или биксенона.

Разновидности модулей: на чём остановить выбор и чем отличаются

Монолампы (народное название — ксенон). Каждая колба работает с модулем, настроенным для газоразрядной лампы. При включении ближнего или дальнего света применяются разные лампы. Могут быть как с отражателем, так и с использованием линзы.
Лампы 2 в 1 (известные как биксенон). В одной колбе предусмотрен как ближний, так и дальний свет. Переключение фокусировки происходит за счёт перемещения специальной шторки.

Такие лампы устанавливаются в специальные фары с отражателем, изготовленным для биксеноновых источников света.
Биксеноновые линзы. Одноламповый модуль, обеспечивающий режимы ближнего и дальнего света. Переключение осуществляется при помощи шторки, управляемой электромагнитом.

Такие световые модули применяются на большинстве современных автомобилей. Световой поток имеет чёткую светотеневую границу, ослепление встречных водителей не происходит.
Подобное решение популярно среди любителей кустарного тюнинга световых приборов. Автомагазины предлагают широкий ассортимент комплектов биксенона для установки в штатные галогеновые фары.

Для законного использования таких фар необходимо выполнить следующие условия (согласно всё тому же «Техническому регламенту о безопасности колёсных транспортных средств»):

Фары должны быть оборудованы устройством фароочистки (омывателем).
Световой модуль должен быть оборудован автоматическим корректором угла наклона фар.
При самостоятельной установке биксенонового модуля необходимо получить разрешение ГИБДД с внесением соответствующей записи в ПТС и Свидетельство о регистрации автомобиля.

Подготовительный этап

Демонтаж поможет решить проблему, с которой сталкивается почти каждый автомобилист — почему изнутри потеют фары автомобиля? Обычно это происходит по причине соскакивания колпачков с компенсирующих клапанов. Проводится демонтаж следующим образом:

при помощи отвертки крестообразного типа отверните саморез, закрепляющий лампу. Пластину с крепежом отложите так, чтобы не потерять;
достаньте лампочку из конструкции и тоже уберите;
узнайте, какой вид цоколя лампочки установлен в конструкции фар. Займитесь подбором переходников;
переходники (кольца) примеряйте на конструкцию. С линзовых стекол не отклеивайте пленку защиты — достаточно отклеить ее у основы корпуса;
отыщите отметку ТОР в основе конструкции. Она должна направляться строго вверх при монтаже в корпус оптики.

Демонтаж оптики автомобиля

Для установки линз в фары требуется их подготовить. Для этого проведите следующие действия:

если они не новые, снимите и очистите их поверхность изнутри пластиковой щеткой. Проведите полировку фар в домашних условиях при помощи ветоши с полиролью. При наличии существенных загрязнений вымойте изделие мыльной водой. Завершите процесс сушкой;
демонтируйте заглушки, патрубки и другие детали с изделия, в том числе, патроны для габаритов и поворотники. Если в модели имеется защелка, удерживающая стекла, демонтируйте ее тоже;
открутите крепежи и снимите чехол из резины (если он есть), который защищает посадочное место для лампочки, и пружину, которая закрепляет ее.

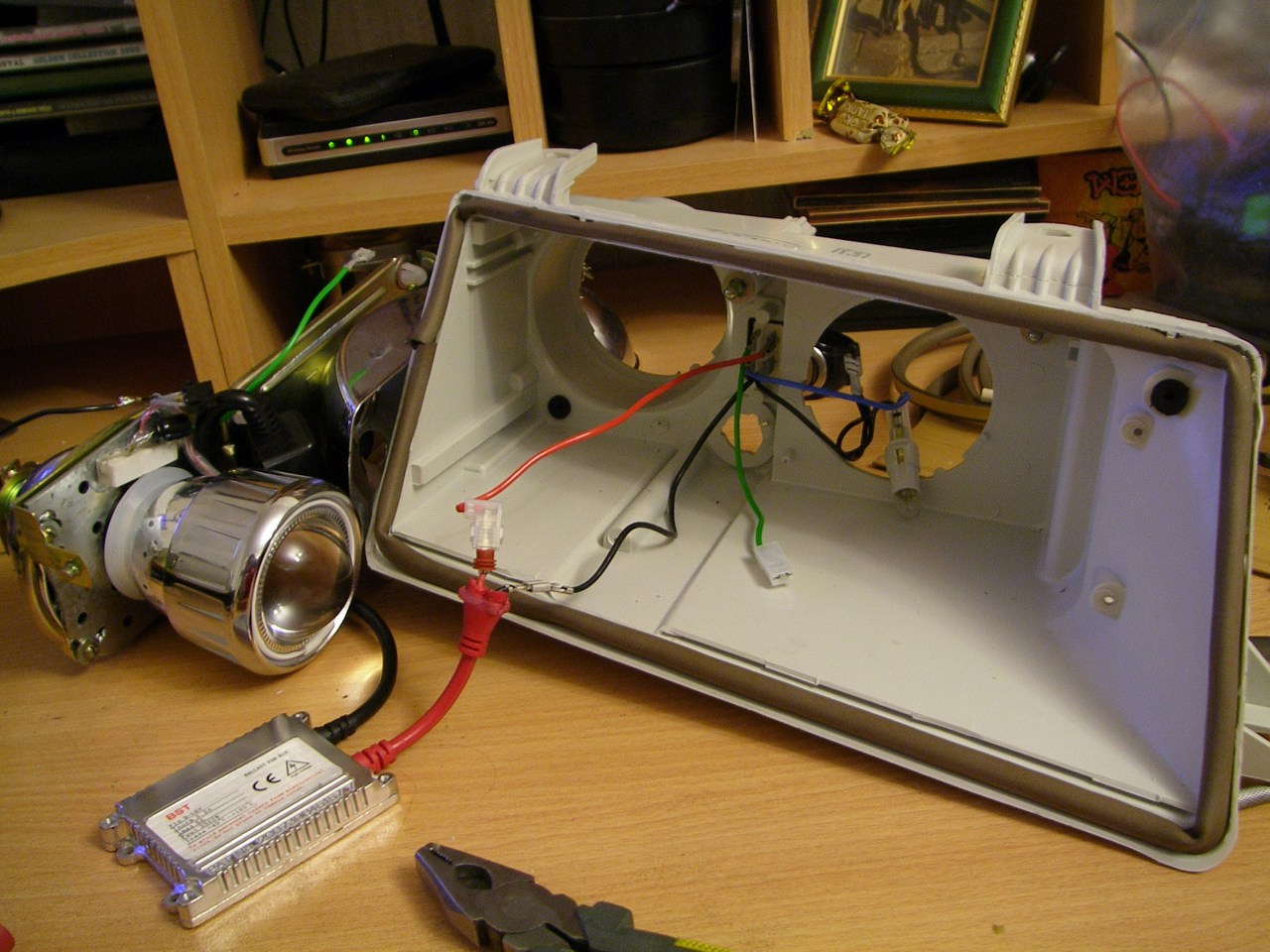

Фара автомобиля в разобранном виде

Общие моменты

Особенностью фар с линзами является то, что поток света «разрезается», за счет чего происходит корректировка направления. Лучи проходят только по горизонту, а по-вертикали не пропускаются.

Конструкция фар с линзами состоит из отдельных блоков. Это:

непосредственно фара;
отражатель;
ксеноновая лампа.

Линза используется для фокусировки пучка света прямо на дорогу, и это является основной ее функцией. Использование фар без линз считается незаконным.

Чтобы пучок света был разрезан строго по вертикали, используются специальные магнитные «шторки». Возможна установка автоматической регулировки фар.

Первоначальные данные

Водители прибегают к подобным хитростям для того, чтобы улучшить внешний вид машины и ее характеристики, или же, чтобы добиться качественного освещения.

Плюсы использования линзованных фар:

повышение заводских характеристик транспортного средства;
улучшение внешнего вида, «тюнинг» машины;
высокая функциональность и долговечность.

Однако, следует учесть, что существуют и минусы. Установка линз с ксеноновыми лампами в кустарных условиях считается незаконной.

После того, как лампы установлены, их требуется правильно отрегулировать. Доверять работу по установке фар и линз следует опытному мастеру в автосервисе.

Для чего его ставят

К установке ксеноновых ламп водители прибегают по нескольким причинам:

Для тюнинга транспортного средства	Ксеноновые фары смотрятся красиво, а при установке линз можно получить эффект «ангельских глаз» — вокруг линзы устанавливается ободок из светодиодов. При этом следует отметить, что возможен тюнинг с использованием галогенных ламп
Улучшение светового потока	Линзы могут быть установлены вместе с ксеноновыми лампами. Как правило, установка осуществляется на специальных ремонтных станциях, имеющих сертификат. Ксеноновые лампы поставляются в комплекте с линзами
Заводские установки и замена ламп	На некоторых моделях авто линзы с лампами устанавливаются на заводе в штатном порядке. Как правило, данные модели машин стоят весьма дорого, как и отдельная комплектация для них. Фары в современных автомобилях являются отдельными компьютерными системами, имеющими множество функций – освещение поворотов, изменение угла освещения

Основная причина, по которой водители прибегают к установке ламп – тюнинг, улучшение внешнего вид автомобиля.

Однако, если требуется только тюнинг, установить линзы на автомобиле можно и на галогенные лампы. Световой поток в данном случае не улучшается.

Зачастую водители ставят линзы с «глазами ангела». Следует учитывать, что линзированная оптика, это не только украшение автомобиля. Ставить лампы с линзами нужно для улучшения каких-либо характеристик.

Мастера автосервиса предлагают выбор – установка линз с галогеном или ксеноном. Наиболее предпочтительным является второй вариант по причине того, что свечение ксеноновых ламп более сильное, в особенности, если используется фара с отражателем.

Кроме того, на заводских машинах чаще всего ставят галогенные лампы с линзами, что позволяет сфокусировать пучки света.

Для установки линз требуется серьезное оборудование. Кроме самих линз в фаре должны стоять датчики, работа которых позволяет автоматически скорректировать угол света.

Это требование безопасности, и нарушение его сопоставимо с нарушением закона и ПДД. Данное оборудование весьма дорогостоящее, поэтому используется только в авто с максимальной комплектацией.

Чем регулируется

Сотрудник ГИБДД имеет право снять такие фары, а у водителя возникнут проблемы при прохождении технического осмотра.

Чтобы получить разрешение на установку фар, следует обратиться в сертифицированную организацию. При этом следует учесть, что может потребоваться разрешение от ГИБДД и полная замена фар.

Нормативные акты:

Правила ЕЭК ООН № 99.
Кодекс об административных правонарушениях – ФЗ № 195. Статья 12.5.
ГОСТ стандарт Р.41.99 – 99.
Разъяснения Департамента по обеспечению безопасности дорожного движения от 20 февраля 2010 г. «Об использовании ксеноновых фар».

Данные нормативные акты применяются как водителями, так и сотрудниками ГИБДД, осуществляющими проверку авто и изъятие фар.

Установка биксеноновых линз в фары — пошаговая инструкция + Видео

Сначала нужно снять и разобрать фары. Если демонтаж оптики довольно простое мероприятие, то с разборкой фары могут возникнуть трудности. Для этого можно использовать фен или разогреть фару в духовке

При этом следует соблюдать осторожность, чтобы не перегреть пластик. В противном случае есть вероятность деформации корпуса

Если фара достаточно разогрета, то с помощью стамески аккуратно отделяем корпус от рассеивателя. При необходимости можно феном подогреть шов локально. После разделения фары на половинки, удаляем оставшийся герметик и приступаем к монтажу модуля.

https://youtube.com/watch?v=4lcYNjVWhH0

Установка линзы в фары производится в соответствии с инструкцией. В некоторых моделях фар размер посадочного цоколя может быть меньше, чем сама линза. В этом случае необходимо аккуратно увеличить диаметр с помощью напильника. Модульный блок должен плотно входит в посадочное гнездо.

Линзовый модуль устанавливайте, не снимая защитной плёнки. При этом необходимо отрегулировать положение линзы таким образом, чтобы разрез контактов цоколя («ангельские глаза») был снизу по отношению к воображаемой плоскости блок-фары. После этого ставим фару на автомобиль (можно пока не крепить), и подключаем питание. Если все работает, проверяем световой поток.

Отрегулировав, таким образом, направление светового потока, можно приступать к сборке фары. Отключаем питание фары, снимаем её с автомобиля. Ещё раз проверяем крепление линзы, сниманием защитную плёнку и начинаем производить сборку фары. Для этого понадобится фен, герметик и перчатки.

Герметик наносится на специальный желобок корпуса фары.
Устанавливаем рассеиватель и прижимаем его к корпусу.
Разогреваем феном стык и равномерно осаживаем рассеиватель до тех пор, пока он не дойдёт до упора.

Пока фара будет остывать, можно приступить к установке линзы на вторую фару в аналогичном порядке. После того как на обе фары установлены линзы, необходимо подождать 2 часа, пока остынет герметик.

Следующим этапом установки линз на фары является монтаж проводки и элементов схемы. При этом следует учесть следующие пожелания:

элементы схемы и проводка должны быть закреплены в местах, исключающих механическое повреждение, перетирание, сильную вибрацию и нагрев;
блоки розжига рекомендуется закрепить на металлическом основании для лучшей теплоотдачи;
предусмотреть для реле дальнего света защиту от влаги;
питание модуля следует подключить напрямую к клемме АБ, чтобы избежать лишних помех;
крепление должно быть жёстким и надёжным с обязательной изоляцией.

После завершения всех мероприятий в обязательном порядке необходимо произвести регулировку фар автомобиля.
