Конвертеры
Для начала, более подробно стоит рассмотреть сами конвертеры.
Они различаются по поляризации. Бывают модели:
с линейной поляризацией (вертикальной и горизонтальной)
с круговой поляризацией
С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.
Отличить их можно по маркировке. Слева на рисунке круговой, справа – линейный.
Еще у них может быть разное количество выходов:
один
два
четыре
восемь
Сам конвертер состоит из трех основных элементов:
облучатель
волновод
электронный блок
Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.
То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.
Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.
Специальные конвертеры для мультисвитчей имеют 4 выхода.
При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.
Топ лучших спутниковых тарелок
Покупатели часто спрашивают, какую выбрать для телевизора спутниковую тарелку. Наиболее популярными провайдерами сегодня являются НТВ Плюс, Ростелеком, Триколор ТВ, МТС и другие операторы.
- Триколор Full HD E501/C5911. Преимущество набора в том, что он предназначен для подключения сразу к паре телевизоров за счет двух ресиверов, идущих в комплекте. Бесплатно пользователю доступно множество телеканалов, а также есть возможность подключить платные тематические пакеты. Один из приемников поддерживает запись эфира. Недостаток – высокая стоимость комплекта оборудования, а также отсутствие кабеля HDMI для подключения к телевизору. Тарелка диаметром 55 см может быть мала в некоторых регионах страны.
- МТС 92. Недорогой комплект оборудования, предназначенный для вещания каналов в разрешении Full HD. В наборе идет антенна диаметром 60 см, монтажное оборудование и CAM-модуль. Этот комплект актуален для современных телевизоров, оснащенным CI-слотом. Если же он отсутствует, потребуется дополнительно приобрести ресивер.
- НТВ-Плюс HD Simple 2. Подсоединить к тв эту тарелку рекомендуется поклонникам спорта. В комплекте идет все необходимое для монтажа и настройки, после приобретения останется лишь установить и подключить антенну. В пакете предоставляется множество спортивных каналов, кроме того, пользователь может подключить для телевизора большое количество платных телеканалов по своему выбору.
Знакомство со спутниковым оборудованием
Прежде чем отправляться за покупкой, узнавать, как установить спутниковую антенну самостоятельно, сначала необходимо познакомиться со всеми устройствами, входящими в комплект спутникового телевидения. В нем присутствует:
- антенна;
- держатель;
- конвертор;
- кронштейн;
- ресивер.
Вещательные спутники
Главный элемент в этой системе, естественно, спутник, транслирующий сигнал. Чтобы обеспечить качественный и постоянный его прием, антенна должна быть направлена в его сторону. На спутнике, находящемся на геостационарной орбите, расположены транспондеры-ретрансляторы. Они принимают и передают сигнал. На одном спутнике таких устройств может быть несколько десятков.
Многих интересуют не только то, как установить спутниковую антенну самостоятельно, но и где именно располагаются такие небесные «помощники» человека. Расстояние вещательных спутников от Земли (от уровня моря) составляет 35 786 метров, находятся они в плоскости экватора. Орбитальная скорость на этой высоте равняется скорости вращения планеты, поэтому спутник всегда «зависает» на одном месте, которое называют «точкой стояния».
Поймать сигнал всех спутников невозможно, потому что вещают они не во все стороны, а только на определенный регион или страну. Искусственное небесное тело может быть широковещательным. Антенны в таком случае направлены строго вниз, однако количество мощных спутников невелико, так как для вывода их на орбиту требуются тяжелые носители.
Оборудование
Антенна знакома всем: это большая «тарелка», диаметр ее может быть разным. Если говорить совсем просто, то она собирает слабый отраженный сигнал, затем фокусирует в определенную точку. Для его преобразования на антенне закреплен конвертор (головка). Это небольшой прибор цилиндрической формы, фиксируемый на лицевой части тарелки. Задача конвертора — усиление сигнала, который затем по кабелю поступает на ресивер.
Для закрепления устройства на антенне используют штангу-держатель. Конструкции, которые называют «мультифидами», предназначаются для фиксации нескольких конверторов, работающих с разными спутниками. Кронштейнами спутниковую антенну надежно фиксируют на здании: чаще на стене, реже — на стропильной системе. Благодаря этим конструкциям тарелку при настройке можно перемещать по вертикали и горизонтали.
Ресивер (тюнер) — приставка, небольшой электронный прибор, сначала обрабатывающий поступающую информацию, а затем выводящий ее на экран телеприемника. К нему прилагается пульт ДУ. Моделей таких устройств довольно много, однако для каждого из них нужна «своя», конкретная тарелка. По этой причине заставить тюнеры работать с другими, «неправильными», антеннами очень непросто.
Помимо главных элементов в комплект должен входить коаксиальный кабель, F-коннектор для соединения тюнера с антенной, кабели — «тюльпаны», SCART, HDMI — для соединения телеприемника и ресивера. Может потребоваться переключатель DiSEqC (проще — «дисек», «дайсек»), если планируется монтаж нескольких конверторов, предназначенных для разных спутников.
Разделка кабеля и способы соединения
Согласно правилам техники безопасности, перед тем как начать процедуру соединения антенного кабеля необходимо обесточить сеть и отсоединить обе части от антенны и телевизора или приемника.
На втором этапе осуществляется зачистка концов провода, которые необходимо соединить
Учитывая конструкцию кабеля, работать нужно очень осторожно, чтобы не повредить медный стержень и экран
Пошаговое руководство поможет разобраться с последовательностью процедуры:
В первую очередь делают аккуратный надрез внешней оболочки кабеля 1-1,5 см от конца провода, а затем прокручивая осторожно снимают обрезанную часть изоляционной оплетки.
Затем нужно отвернуть экран по направлению от конца кабеля на поверхность наружной оболочки.
Далее отступают 2-3 мм от края обрезанной оболочки и аккуратно срезают изоляцию с центральной жилы.
То же самое нужно проделать со вторым концом кабеля.
Подключение F разъема
Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.
1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.
Все проволочки аккуратно загибаете на оболочку.
Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.
После этого накручиваете F коннектор.
Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.
2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.
После чего, отступив 3мм, срезаете только наружную оплетку.
Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.
Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.
Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.
При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.
Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:
Выбор места установки спутниковой антенны
Для того чтобы спутниковый сигнал был сильным и качественным, на его пути не должно быть никаких препятствий. Именно поэтому эксперты советуют устанавливать антенну именно в тех местах, вблизи которых нет деревьев, других зданий, рекламных щитов и т.д.
Также обязательно стоит учитывать некоторые другие факторы, такие как:
- близость к телевизору;
- доступность для владельца.
Если спутниковая антенна находится близко к телевизору в доступном для человека месте, её будет довольно легко установить и настроить. Лучше всего для монтажа подходит крыша дома. Несмотря на это, антенну можно закрепить на балконе или же фасаде здания. Специалисты не рекомендуют проводить ее монтаж внутри застекленных балконов и в местах, где возможно интенсивное попадание на конструкцию осадков: дождевой воды и снега.
Материалы для монтажа
Начнем с необходимых материалов. Для сборки вам потребуются:
сама тарелка
мультифиды – крепеж для головок
Без них, при наличии нескольких головок, у вас получится вот такая елка.
кронштейн крепления — «нога»
TV тюнер или ресивер
радиочастотный коаксиальный кабель с волновым сопротивлением минимум 75 Ом (РК 75 или западный аналог RG и SAT) + F разъемы к нему
конвертеры или головки – обычно от одной до 3-х штук (при сборке так называемого «Горыныча»)
коммутатор Diseqc – он переключает сигнал с одной головки на другую, когда их несколько
мультисвитч
Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.
Конвертер
Устройство принимает качественный сигнал только при прямом приеме и конвертер должен быть направлен ровно на спутник. В противном случае прием также возможен, но в облачную погоду будут наблюдаться явные помехи.
Каждая головка работает по разному принципу, от которого и зависит тип самой антенны:
- Телевизионный приемник. Ее головка работает на прием сигнала вещания и передачи его по кабелю. С помощью нее операторы поставляют пользователю телевидение. К одной тарелке можно закрепить несколько головок разных операторов.Головки способны принимать АТВ и ЦТВ. В зависимости от стандарта принимаемого вещания, кабель от антенны подключается напрямую к телевизору или через ресивер.
- Передатчик данных. Такая антенна может не только принимать, но и передавать сигнал, обмениваясь данными со спутником. Ее устройство более сложное и стоимость выше. Головка антенны используется для спутниковой связи, обеспечивает телевидением и выходом в интернет, а также позволяет пользователю вести трансляцию в теле- радио-эфире.
Оба вида конвертеров изготовляются из токопроводящего материала. В качестве защиты от внешней среды головка дополнительно покрывается изоляционным корпусом или надевается чехол.
Что входит в комплект спутникового ТВ
В среднестатистический комплект для приема спутникового ТВ входят (минимальный набор) следующие компоненты.
- Тарелка — дефлектор, отражатель радиочастотного излучения спутника. Сегодня провайдер предлагает для той или иной местности оптимальные характеристики этого элемента. То есть, тарелки 60 см для зоны хорошего покрытия, 80, 90 или 120 см для мест со слабым сигналом.
- Конвертер, необходимый для преобразования высокочастотного радиосигнала в электрическую энергию.
- Монтажный комплект для фиксации антенны.
- Штангу для крепления конвертера на дефлекторе.
- Базовый набор кабелей.
- Ресивер для преобразования сигнала и подключения обычных телевизоров.
Комплект оборудования может быть расширен или урезан по желанию пользователя. Например, не составит труда купить только антенну, ее монтажный набор и конвертер для тех, чьи телевизоры сразу оборудованы спутниковым тюнером. Или приобрести вместо базовой версии ресивера более сложный, в том числе с возможностью организации внутридомовой сети распределения сигнала или связи с интернет.
Что такое ресивер
Цифровое телевидение работает в современном цифровом формате. Новые технологии улучшили качество звука и изображения. Помимо 20 базовых телеканалов, «цифра» ловит более 300 различных телепередач и постоянно расширяет диапазон.
Большинство старых ТВ, включая жидкокристаллические или плазменные, настроены на работу с аналоговым сигналом DTV (Digital Television). Он передается в АМ-диапазоне на частотах радиосигналов FM. Качество передачи из-за большого количества помех невысокое. И чем дальше точка приема от радиовышки, тем оно хуже.
Чтобы качество телевещания с 525 строчек, 60 полей и 30 кадров перешло к стандартам Full HD, необходимо подключение ресивера к телевизору.
Особенности вещания цифрового ТВ
Аналоговое телевидение работает по стандартному протоколу DVB-C. Цифровое вещание передает сигнал тремя способами:
- Спутниковое телевидение или DVB-S, S2;
- Кабельное – DVB-C;
- Эфирное вещание – DVB-
Оборудование для декодирования сигнала выбирается от его типа. Для телевизоров со встроенным ресивером Т2 не требуется вспомогательных устройств.
Принцип работы тюнеров
Исходя из типов сигнала передачи цифрового телевидения, выделяют три типа ресиверов: кабельный, эфирный, спутниковый.
Вне зависимости от вида, все тюнеры работают по одному принципу:
- Прием и усиление цифрового сигнала.
- Декодировка и преобразование в аналоговый сигнал через разъемы RCA, SCART, HDMI, тюльпаны.
- Воспроизведение мультимедиа с носителей и накопителей типа USB (опционно).
- Осуществление записи, остановки и отложенного просмотра (опционно).
Подключать ресивер к телевизору нужно именно для «переделки» цифрового в аналоговый сигнал без потери качества звука, изображения.
Каким ТВ не нужна приставка
Современные модели телевизоров оснащены встроенным или внешним тюнером типа Т2. Для таких вариантов дополнительная приставка не требуется. Проверить наличие такого оборудования в вашем телевизоре можно на официальном сайте производителя, например, зайти на сайт Samsung и набрать модель TV в соответствующем разделе.
Можно внимательно изучить паспорт к TV. В нем должна быть указана полная комплектация и тип входящих сигналов телевещания.
Смарт ТВ, работающее через подключение к Интернету, не требует ресиверов. Качество вещания в данном случае зависит от скорости передачи данных по сети и надежности соединения с ней.
Каким образом функционирует спутниковое ТВ
В космосе на уровне экватора Земли вращается спутники телевизионные, которые направляют сигнал на планету, где его принимают специальные устройства – антенны, а потом этот сигнал проходит декодировку на приставке к ТВ и передает изображение.
Спутник в открытом космосе
При этом спутниковая антенна выступает в роли своеобразной линзы, которая собирает радиоволны в один пучок, усиливая для стабильного приема. При этом, чем дальше расположен спутник от оборудования, тем больше потребуется диаметр тарелки.
Соответственно, без качественного приемного оборудования сигнал до телевизора не поступит
Поэтому немаловажно правильно выбирать тарелку, сигнал от которой поступает в конвектор, затем, преобразуется и идет к ресиверу, и только потом попадает на экран
Схема подключения для многоквартирного дома
Ресивер устанавливают вблизи от ТВ. От мощности и качества данного оборудования зависит количество и четкость передаваемых каналов. Установленное ПО позволяет «ловить» и распознавать огромное количество телепередач. Обновляя версию прошивки ресивера, можно получать доступ к новым каналам. Именно такое доступное и качественно телевидение рождает вопрос, как настроить спутниковую антенну самостоятельно, а затем и телеканалы.
Как собрать мультифид
Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.
Маленькое одевается на собранную с пластиком трубку.
Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.
На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.
Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.
Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.
Собственно, как и летают по горизонту сами спутники.
Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.
А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.
После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.
Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.
Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.
После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.
Каждый конец подписываете от какой именно головки он идет.
Если у вас дайсек, выходной кабель будет один.
Как смотреть спутниковое ТВ абсолютно бесплатно
Главное условие бесплатного просмотра спутникового телевидения — грамотно настроенное оборудование. Сама техника, используемая в данном случае, будет аналогична той, что применяют платные провайдеры. При этом вам не нужно будет привязывать ее к оператору, и приобретать у него смарт-карту.
Комплект оборудования, необходимого для подключения спутникового ТВ включает:
- Ресивер (рекомендуем сделать выбор в пользу моделей, для которых будут выпускаться обновления, следует также учесть возможность работы с кодированными и незакодированными сигналами);
- 90-сантиметровую тарелку;
- спутниковый конвертор (любой модели);
- материалы для соединения и крепления;
- DiSEqC-переключатель (используется для подключения двух разнонаправленных антенн к одному ресиверу, а также переключения принимаемого сигнала с одной спутниковой антенны на другую. В результате абоненты смогут к уже приобретенному у платного провайдера оборудованию подключить дополнительную антенну. Это позволит бесплатно смотреть каналы, транслируемые открытыми спутниками).
Подключение при помощи тюнера
Этот вариант на сегодняшний день самый популярный, поэтому многим пользователям интересно, как самостоятельно подключить спутниковую тарелку к телевизору, через ТВ-приемник (ресивер).
Для подключения тарелки, через тюнер специальных навыков не требуется. Выполнить соединение можно при помощи несколько вариантов, так как доступны разные разъемы:
Затем разрезают на 5 см, выставляя центральный сердечник из меди, который заправляется в пластиковую трубку под сеткой
Обратите внимание на открытые телевизионные входы и выходы на ресивере, которые вам доступны. Если у вас есть развлекательный центр, поместите его на открытую полку или стенд
Подключите кабель питания приемника к свободной розетке переменного тока или сетевой розетке. Сделайте то же самое для спутникового ресивера. Это может использовать его, если на вашей антенне нет усилителя мачты. Если нет усилителя мачты, вы можете смешать сигналы, а внутри корпуса — разделительную розетку, в которой наземный выход будет поступать во внутренний усилитель, а сат нужно будет снова перемешать, но теперь земной телевизионный вход будет выходом внутреннего усилителя. Выход этого второго микшера будет подключен к линии распределения или, что то же самое, к кабелю, который был подключен к выходу внутреннего усилителя.
Варианты, как соединить устройства:
- HDMI – подключение при помощи этого разъема, дает возможность смотреть телевидение в очень хорошем качестве. Перекодировка не требуется, также можно использовать для ноутбука.
- SCART — если подключить телевизор к спутниковой антенне при помощи Scart, то качество изображения и звучания будет также довольно высокое.
- Компонентный разъем (YPrPb) – этот вариант подключения считается самым высококачественным. Основное преимущество отличное качество картинки.
- RCA – самый простой и доступный метод, разъем RCA имеется на всех телевизорах. Но подключая антенну таким способом, не стоит рассчитывать на высокое качество изображения.
- Простой антенный штекер – такой способ называется RF подключение, с ним наверняка знакомы пользователи комнатной антенны. Стоит отметить, что качество такого подключения будет очень низким.
Отличия dvb s2 от s-стандарта
Пока скажите, что у меня нет мачтового усилителя. То есть есть кабель, который подключен к антенне, а оттуда к внутренней части дома, не проходя через какое-либо устройство. Теперь ты. говорит: «Если нет усилителя мачты, вы можете смешивать сигналы, а внутри корпуса — разделяющее гнездо», где наземный выход будет поступать во внутренний усилитель, а сидел должен снова перемещаться, но теперь земной телевизионный вход будет выходом внутреннего усилителя. Если нет усилителя мачты, мы можем смешивать. Отсоедините кабель от входа усилителя и подключите его к разъему разъема. В разъеме имеется наземный телевизионный сигнал и в женском сигнале сидения. Сигнал наземного ТВ подключит его к входу усилителя, а выход усилителя будет подключен к другому микшеру на земном входе, а сигнал сидения от разделителя подключит его к силовому входу этого микшера.
Установка делителя

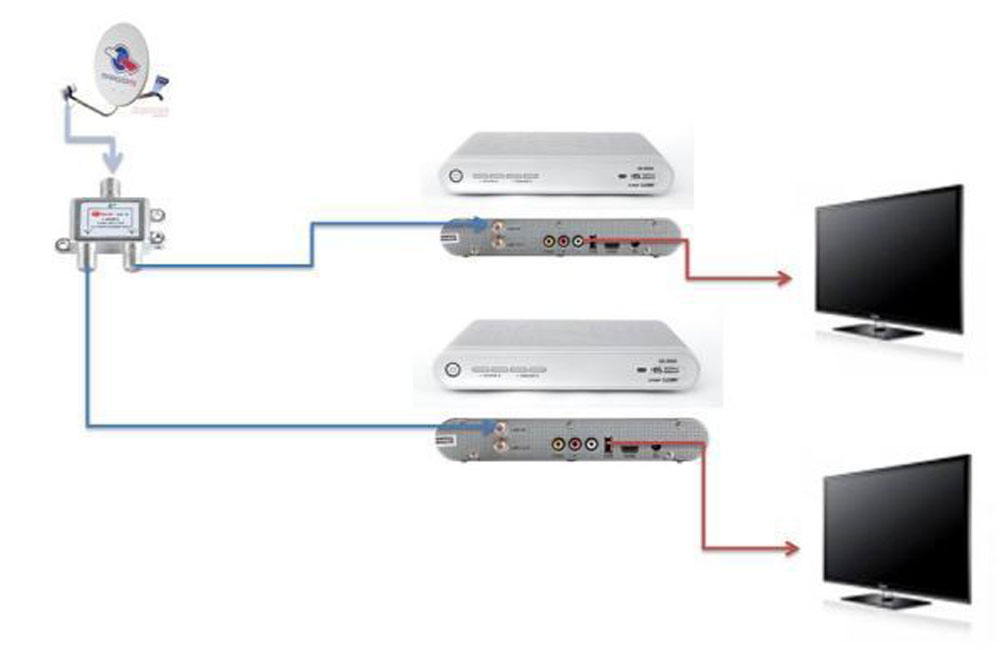

Есть вариант применения разветвителя или сплиттера. Эти детали разделяют сигнал от антенны на 2.
Такой вариант разветвления имеет винтовые гнезда. Один конец кабеля зачищается, вставляется в гайку, второй с аналогичным штекером подключается к телевизору. Для центрального антенного кабеля есть специальное отверстие винтового гнезда сплиттера. Туда надо вставить конец кабеля, и гайку закрутить, и плотно прижать медную оболочку к корпусу прибора.
Инструкция
Приобрести специальный кабель соответствующей длины, а также сплиттер с двумя выходами. От кабеля будет зависеть качество изображения.
Если один телевизор уже подключен к антенне, то конец кабеля надо вынуть из телевизора и вставить в порт выхода на разделителе, плотно закрутив гайку.
Отрезать небольшой конец кабеля от общего мотка, на концы надеть стандартные штекеры (головки), зажать их.
Таким же способом подключить штекеры на большой (оставшийся) кусок кабеля, который будет использован для соединения разделителя каналов и второго телевизора.
Все штекера воткнуть в соответствующие разъемы на корпусе сплинтера и телевизора.
Кабель, который идет ко второму телевизору, спрятать под плинтус или куда-то еще, чтобы не путался под ногами. Если возможно, то для протягивания кабеля ко второму телевизору лучше просверлить стену. Это даст возможность использовать кабель меньшей длины.
После подключения антенны к двум телевизорам проверить качество изображения на обоих приемниках. Если качество не очень хорошее, то проверить крепление всех штекеров на концах кабеля, затянуть их посильнее.
Настройка
- Нажать кнопку меню.
- Определить нужный источник для сигнала, выбрать его.
- В выбранном источнике отметить разъем, к которому подключен телевизор.
- Начать поиск программ.
- После окончания поиска удалить из общего списка те каналы, которые не имеют четкого изображения.
